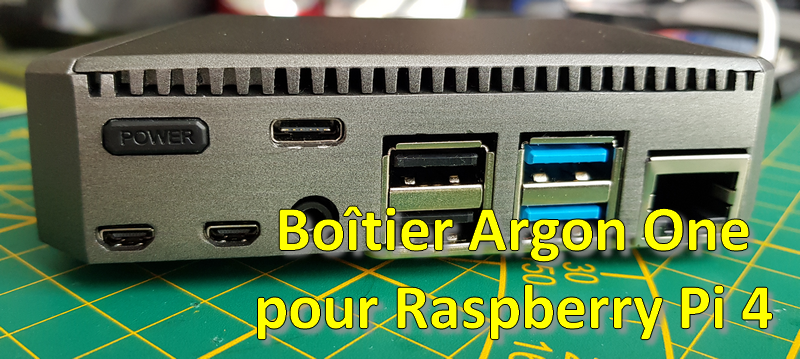

Boîtier ventilé Argon One pour le Raspberry Pi 4

Avec le Raspberry Pi 4 la Fondation a mis à notre disposition un équivalent de PC bas de gamme. Pour s’afficher dans le salon ou le bureau il fallait un habillage digne de lui. Ce boîtier Argon One en aluminium et avec ventilation réglable  pour le Raspberry Pi 4 est une solution bien adaptée à cette utilisation.

Argon One : un boîtier en aluminium ventilé pour le Raspberry Pi 4

Attention ce boîtier ne convient que pour le Raspberry Pi 4

Déballage de l’Argon One

Le boîtier est livré dans une boîte en carton. La solidité n’est pas extraordinaire, mais comme le tout était bien emballé, il n’y a pas de souci de ce côté.

Sur la boîte on retrouve les principales caractéristiques du boîtier

Le matériel reçu

A l’intérieur une notice en couleur et en vrai papier glacé, et le boîtier protégé par un sac en plastique.

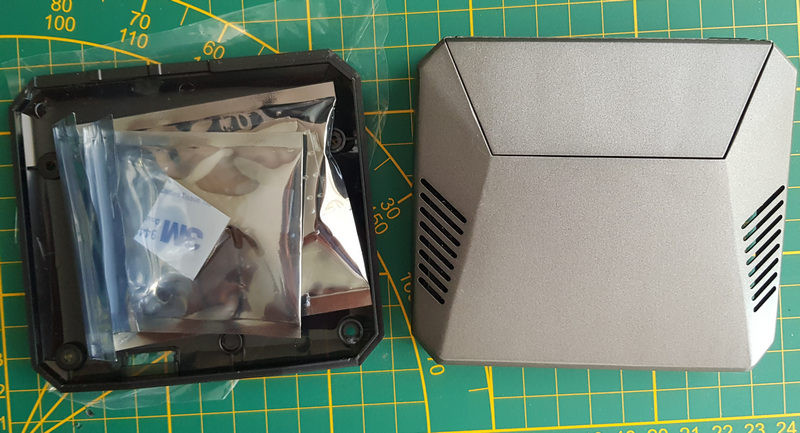

Le boîtier n’est pas fermé, en séparant les deux parties on découvre deux sachets antistatiques

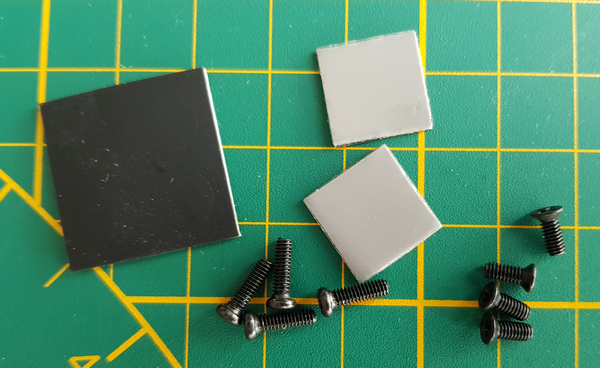

Un des sachets antistatiques contient la visserie (4 vis courtes à tête plate et 4 vis longues à tête bombée) ainsi que les pieds en caoutchouc à poser soi même

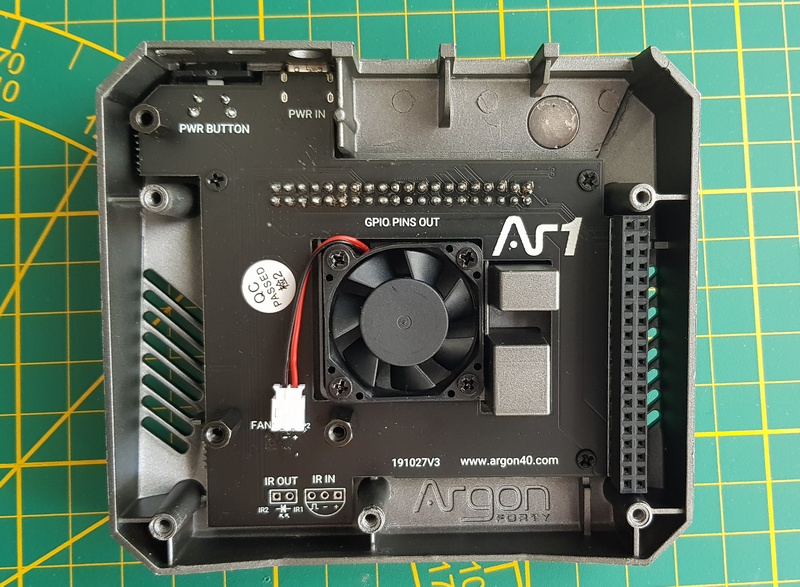

Le couvercle en aluminium comporte une plaque de circuit imprimé avec un port GPIO qui sera connecté sur le Raspberry Pi et un renvoi du GPIO qui sera accessible par l’utilisateur. Au passage les GPIO permettent de gérer l’appui sur le bouton poussoir POWER et de gérer l’extinction propre du système.

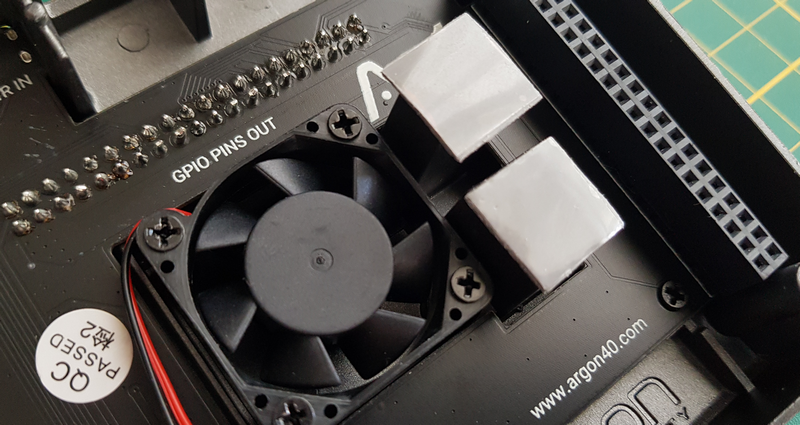

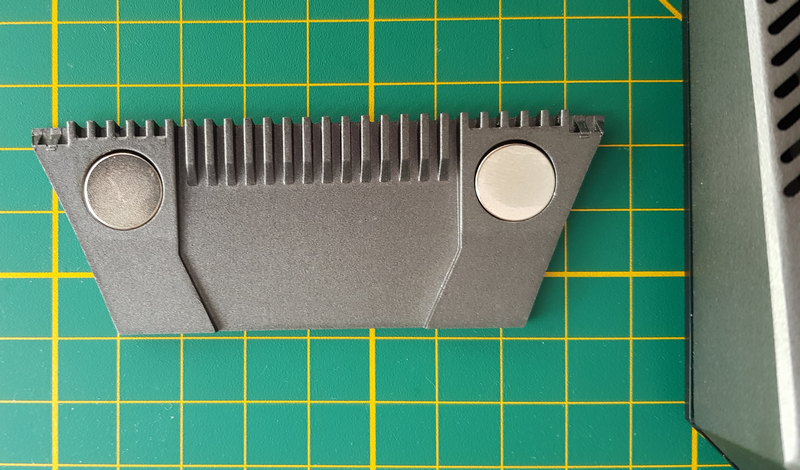

Les 2 blocs d’aluminium à côté du ventilateur vont venir se poser sur le boîtier métallique du processeur et sur la mémoire pour en assurer le refroidissement.

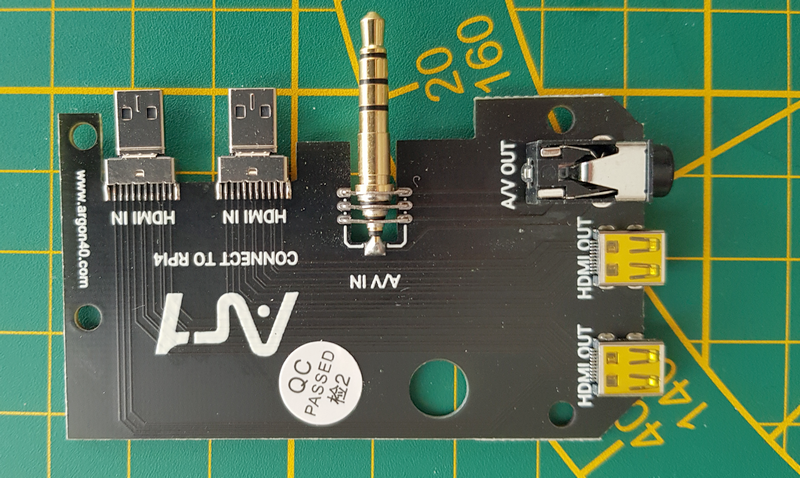

Dans l’autre sachet antistatique on trouve la carte adaptatrice qui va renvoyer la sortie vidéo/son analogique et les ports HDMI à l’arrière du boîtier.

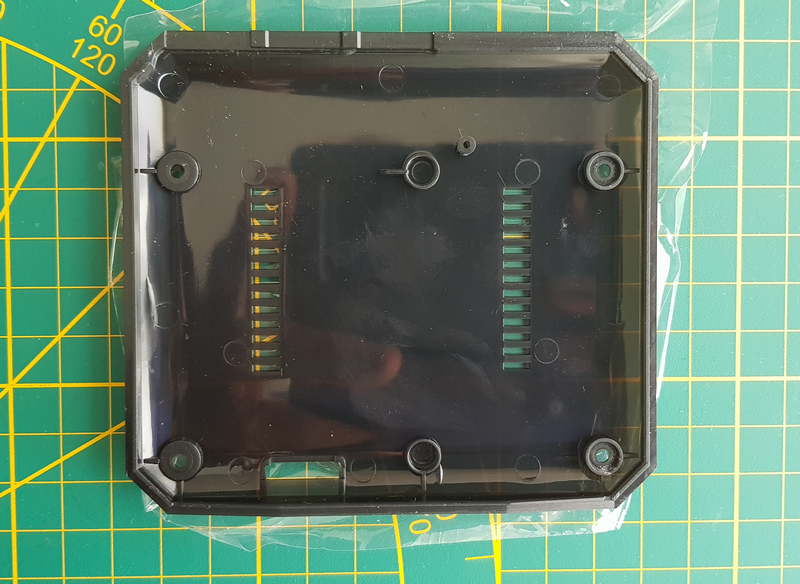

Le dessous du boîtier n’est pas en aluminium mais en plastique avec une finition brillante. Il est protégé par un film plastique.

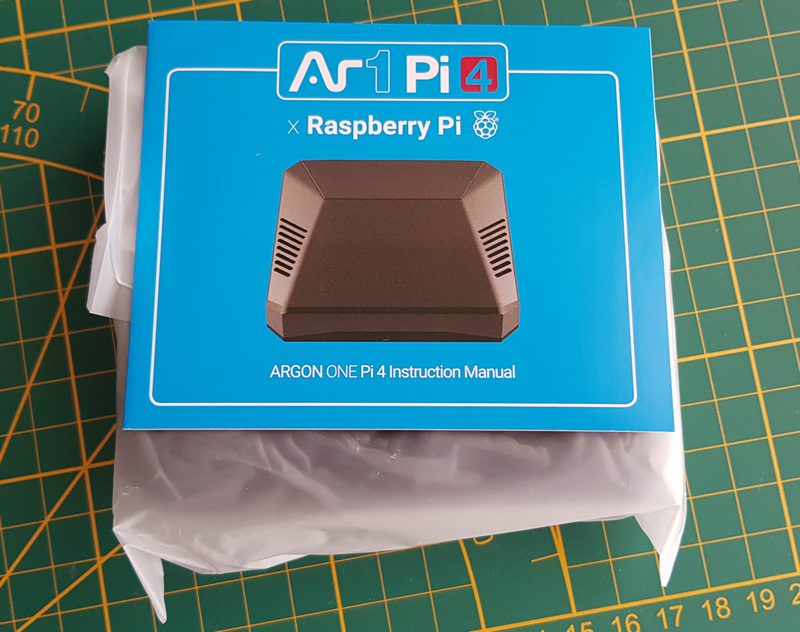

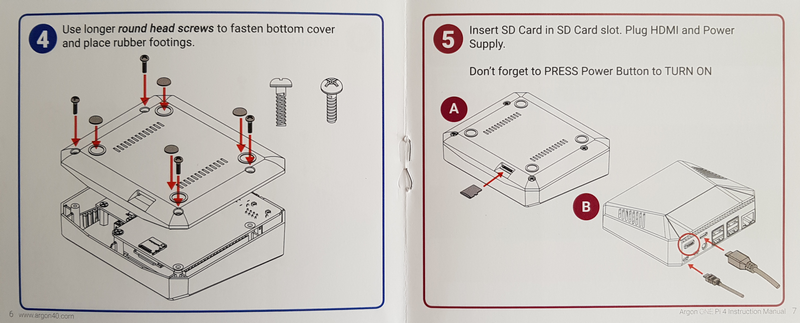

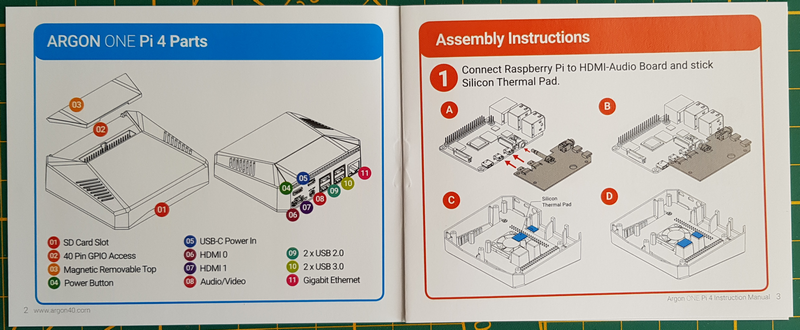

La notice



Montage du boîtier Argon One

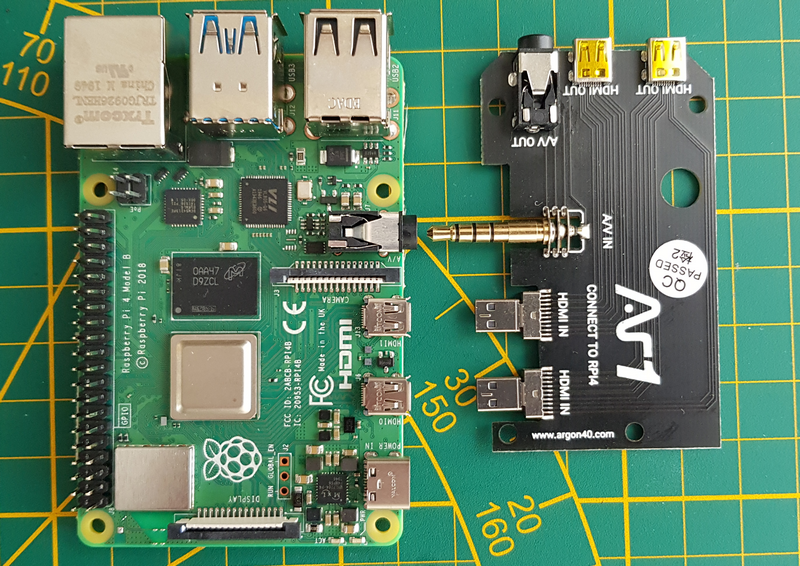

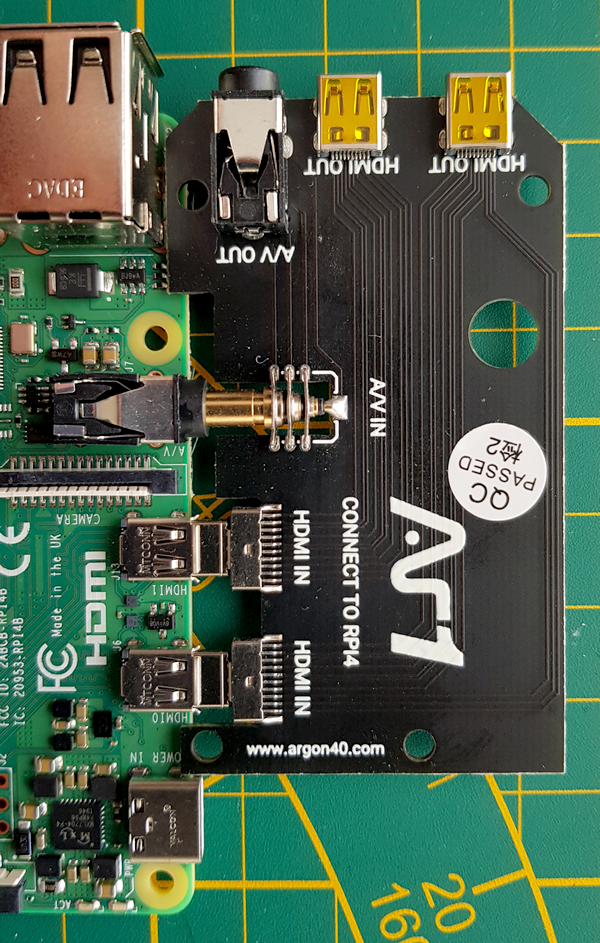

Positionnez la carte de renvoi devant les connecteurs du Raspberry Pi 4

Enfoncez les connecteurs. Soyez précautionneux (euse) car ça force un peu.

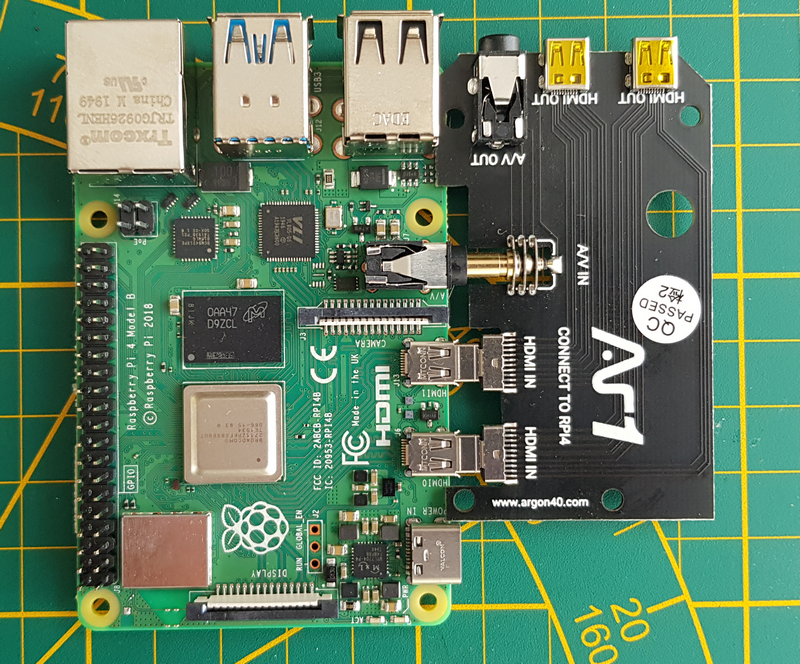

Quand vous avez bien enfoncé les connecteurs la carte est solidaire du Raspberry Pi 4

Mettez les deux morceaux de film thermique en place sur les blocs d’aluminium. Vous pouvez les découper si vous voulez. Pour ma part comme ça va être dans le boîtier, je les ai laissés tels quels.

Positionnez l’ensemble Raspberry Pi 4 et carte de renvoi en face du port GPI. Attention, il ne faut pas décaler la prise !!

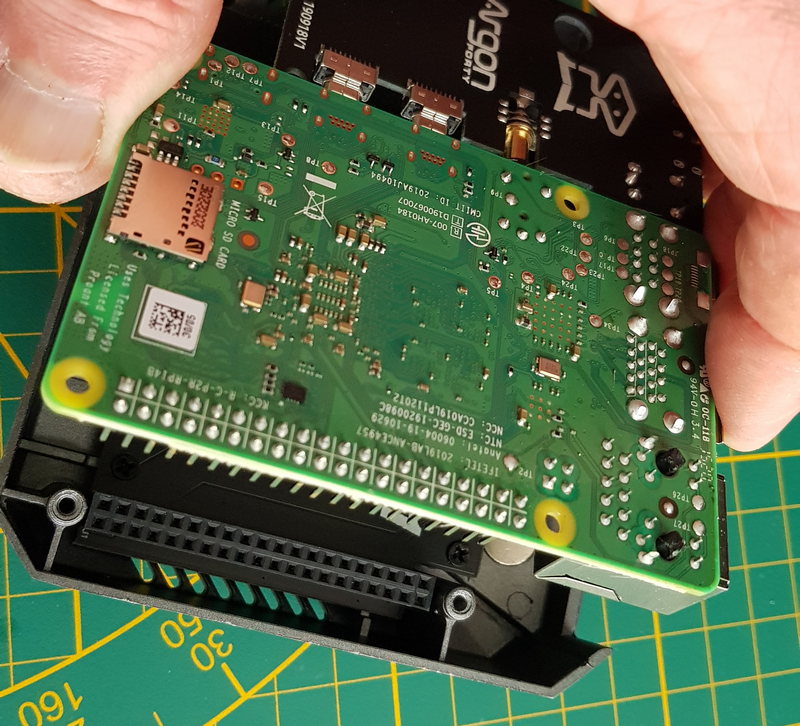

Enfoncez délicatement le connecteur du Raspberry Pi 4 dans le connecteur du boîtier.

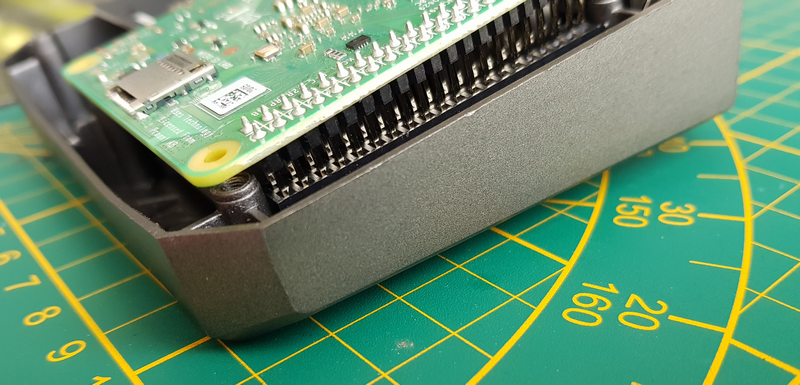

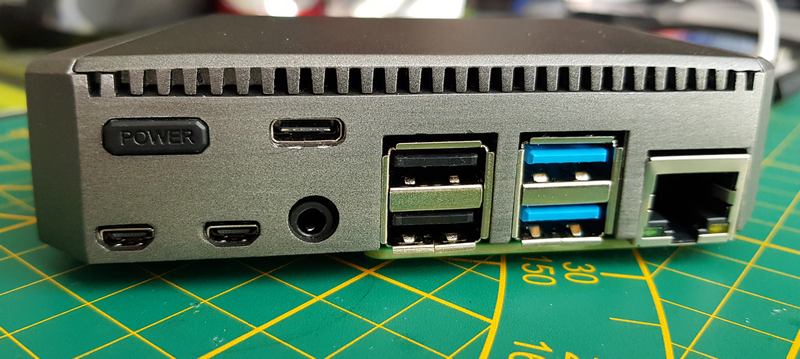

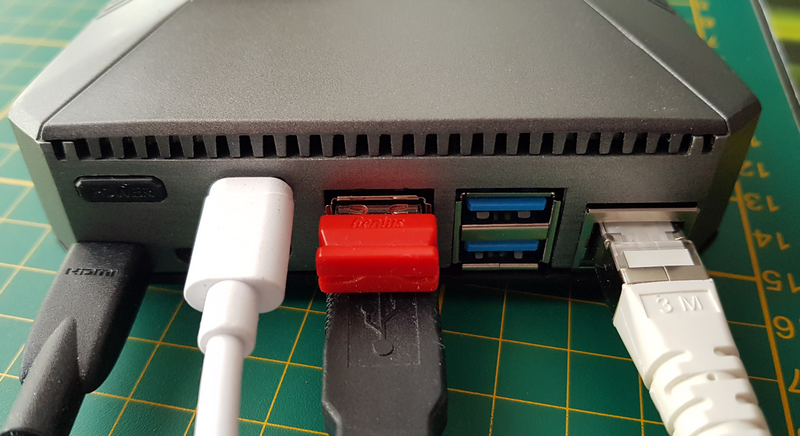

Lorsque tout est en place, vous devez avoir les prise qui affleurent le boîtier. On retrouve l’USB C d’alimentation. Cette prise est sur la carte du boîtier et le Pi4 est alimenté par le port GPIO, ce qui permet de gérer la coupure d’alimentation.

Le couvercle trapézoïdal à l’arrière du boîtier (sur le dessus) est fixé uniquement par des aimants. Mais avec ce genr d’aimants, vous aurez du mal à le décoller 😀

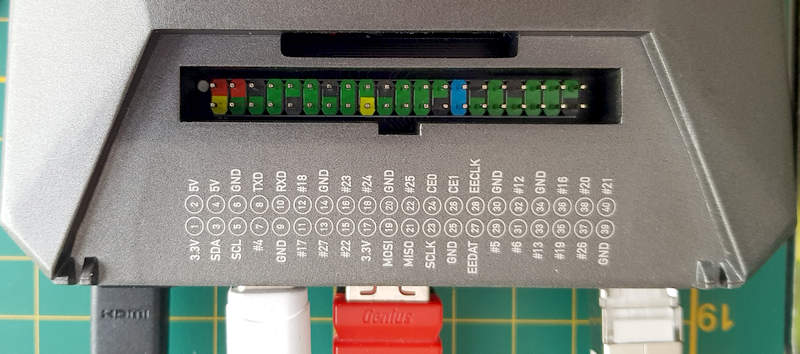

Une fois le couvercle enlevé, vous avez accès au GPIO du Raspberry Pi, via la carte du boîtier.

Fermeture du boîtier

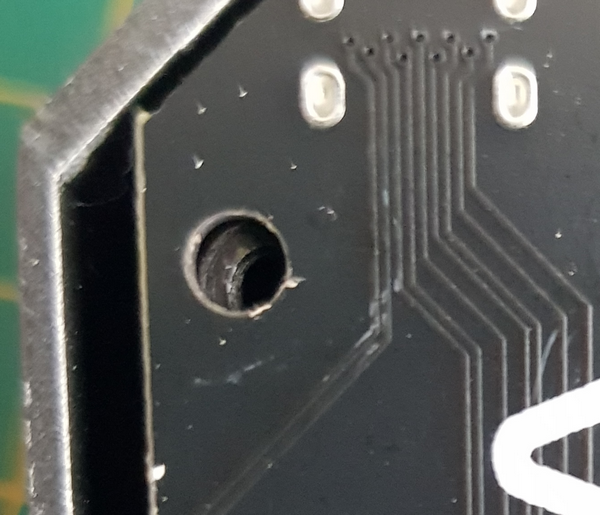

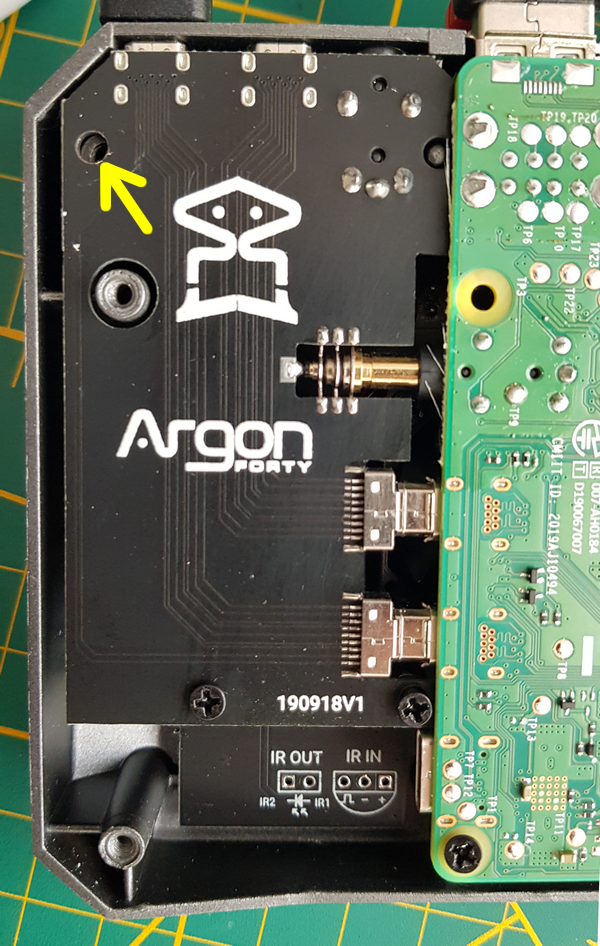

Petit souci au montage, ce trou qui ne tombe pas en face du filetage. Je n’ai pas trop insisté et juste pas monté cette vis.

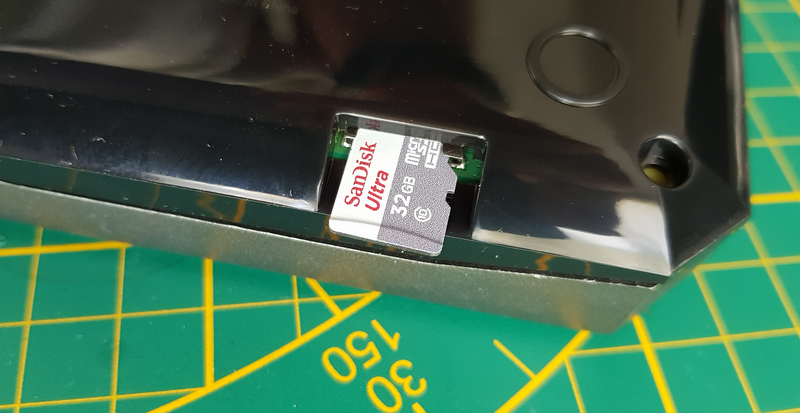

On peut mettre la carte SD en place

Connecter tout le bazar (il faut une connexion Internet pour installer le soft du boîtier).

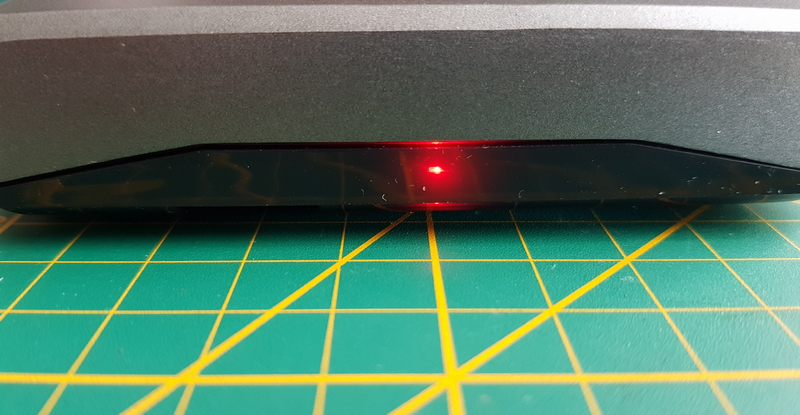

Un appui sur le bouton POWER, la LED en face avant s’allume et le Raspberry Pi 4 démarre…

Configuration du Boîtier

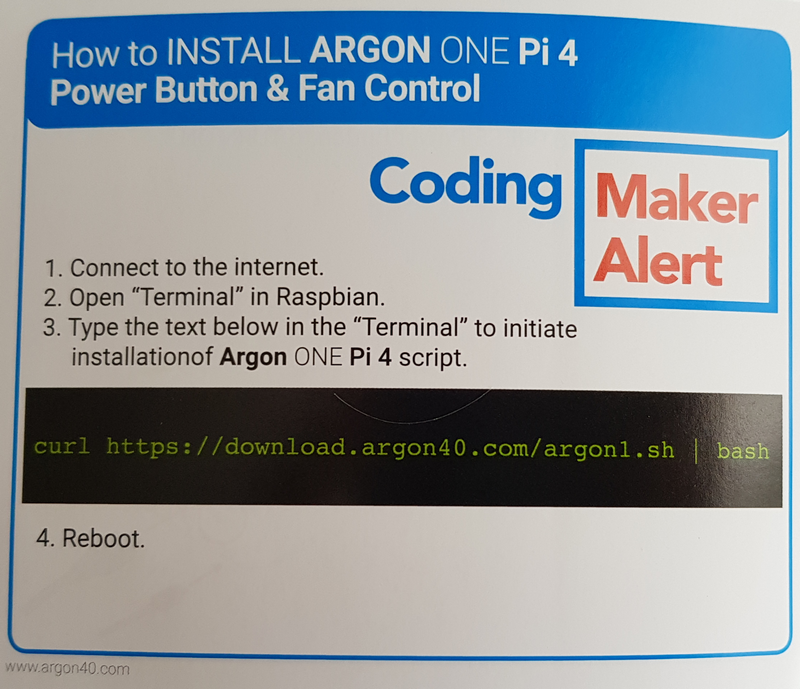

Installez le logiciel de gestion du bouton POWER. Dans un terminal tapez :

curl https://download.argon40.com/argon1.sh | bash

L’installation est très rapide

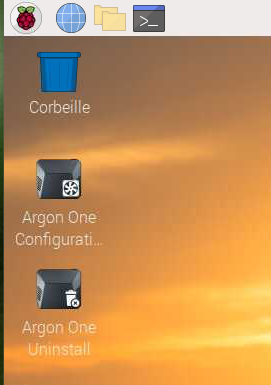

Vous avez 2 nouvelles icônes sur le bureau.

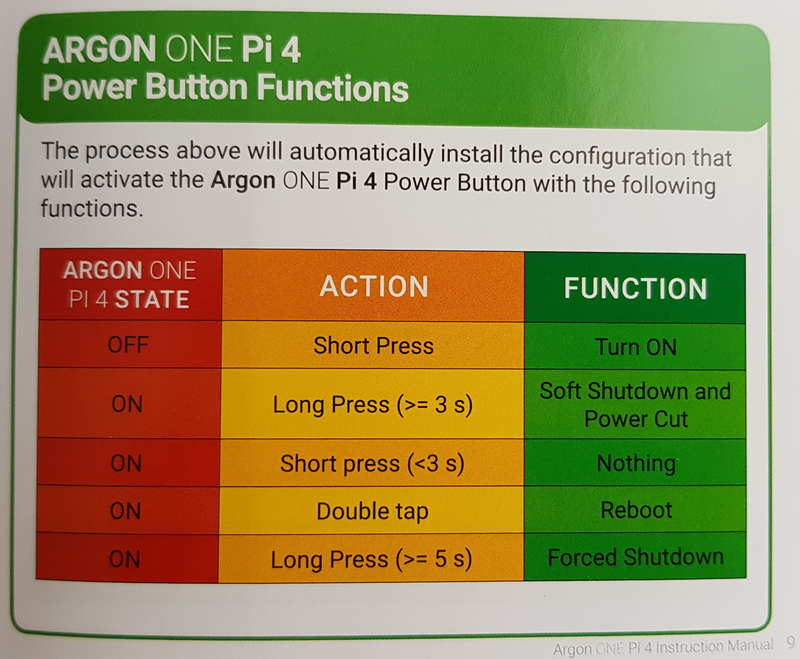

Ce tableau résume l’utilisation du bouton poussoir

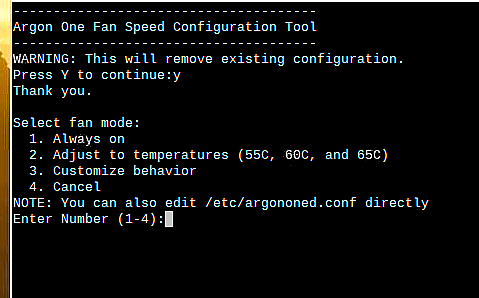

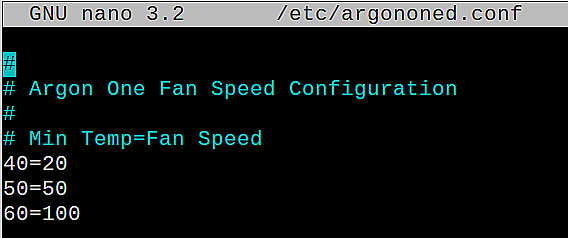

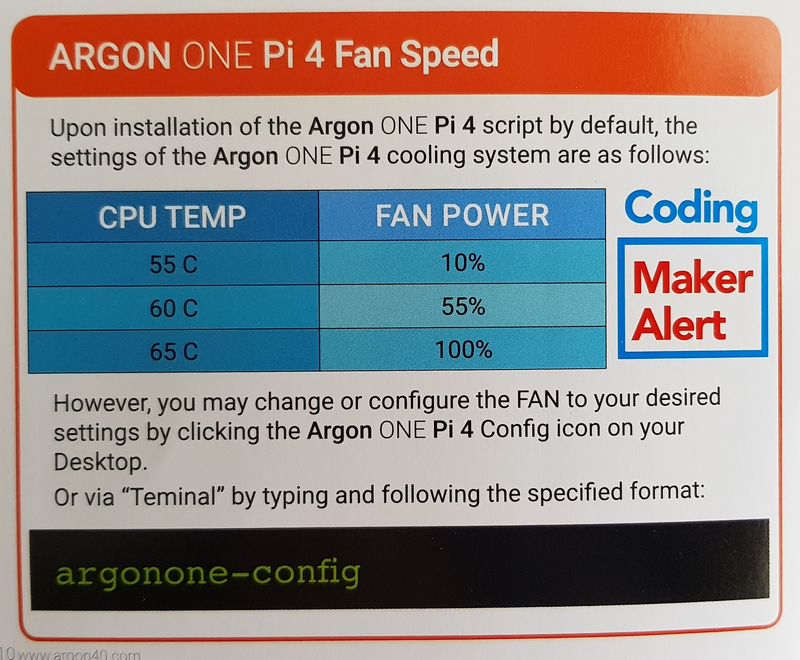

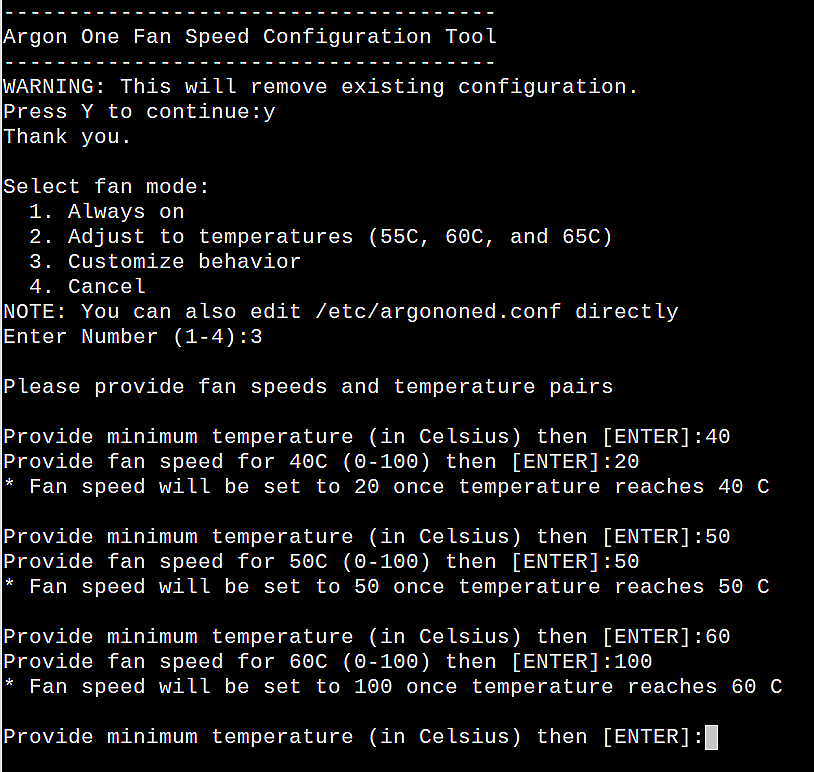

Le démarrage du ventilateur est réglé sur ces valeurs par défaut. Dans mon cas ça convient très bien. Si vous voulez modifier lancez le script de config sur le bureau ou dans une fenêtre de terminal.

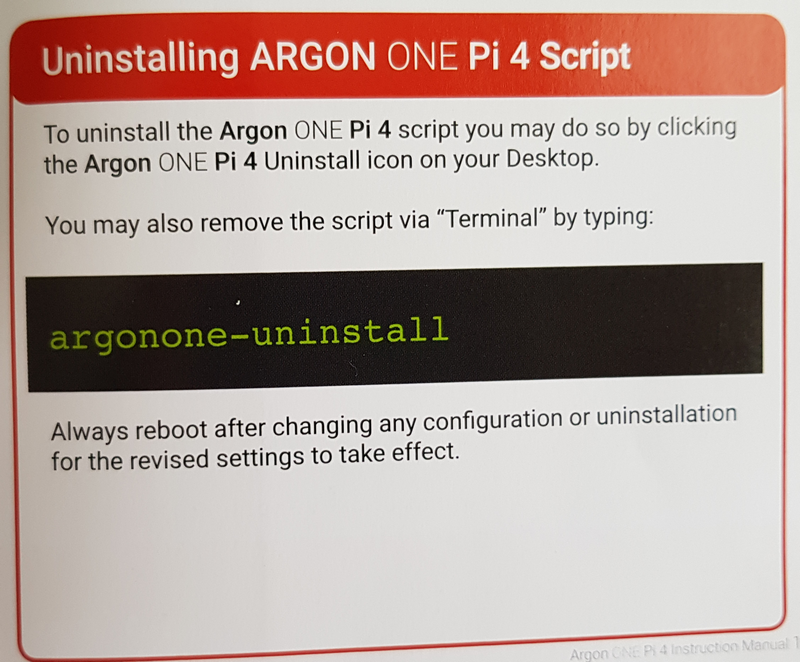

Vous pouvez aussi désinstaller le script si nécessaire.

Les résultats

Les essais sont faits avec un Raspberry Pi 4 8Go de RAM. La température est de 26°C dans la pièce. Comme lors de l’essai d’overclocking du Raspberry Pi 4 que je vous avais proposé il y a quelques temps, j’ai utilisé stress pour faire “chauffer” la bête.

Au repos, sans overclock la température “de repos” est de 38 ou 39°C. Le boîtier joue bien son rôle de radiateur. Avec stress la température monte à 45°C en réglant la température de déclenchement à 40°C. Overclocké à 2GHz avec les mêmes réglages on monte à 50

J’utilise ce Raspberry Pi overclocké à 2GHz comme machine de bureau. Les réglages d’origine 10% de ventilation à 55°C permettent de travailler en silence, on reste en dessous de 50°C en utilisation normale.

Conclusion

Un grand merci à Dominique et Françoise de Mc Hobby Belgique qui m’ont offert ce boîtier pour les essais.  (actuellement en cours de réappro suite aux problèmes de livraison récents)

Dans les points positifs je retiendrai le look qui permet de loger le boîtier (et le Raspberry Pi 4) sans honte sous la télé. Très bien également la gestion d’alimentation par ce bouton poussoir qui évitera des extinctions “sauvages” du système (sauf si vous débranchez la prise bien entendu). Bien aussi le couvercle aimanté. Il faudra juste faire attention où on le pose pour ne pas le perdre. Mais surtout on notera le refroidissement efficace même en mode passif. Le ventilo ne se déclenche que sur une grosse charge CPU. A noter une hystérésis qui coupe le ventilateur quelques degrés plus bas que le point de déclenchement, c’est une bonne chose qui évite des arrêts /marche incessants de la ventilation.

Dans les points négatifs je retiens le bruit du ventilateur. J’avais essayé de le mettre le déclenchement à 40°C mais franchement ce ventilo qui siffle quand il se déclenche régulièrement c’est un soulant. Pas bien le trou qui tombe pas en face du filetage mais ça ne porte pas à conséquence. Et enfin la LED en face avant est un peu basse et quand on surplombe le boîtier ou si on est sur le côté on ne voit pas si elle est allumée. On la voit dès qu’on est à plus de 70 ou 80cm…

Update du 29 sept. 2020 :

L’électronique du boîtier se commande en I2C. Merci Guillaume pour cette info.

Pour plus d’informations voyez cette page github et cette discussion sur le forum raspberrypi-fr

Sources

https://shop.mchobby.be/fr/boitiers-raspberry-pi-4/1673-boitier-alu-argon-one-passif-pour-raspberry-pi-4-3232100016736.html

https://www.argon40.com/argon-one-raspberry-pi-4-case.html
