Publié le 28 novembre 2017 - par

Imaginez un circuit imprimé, JLCPCB le fabrique pour 2$

J’avais déjà eu l’occasion dans un précédent article de vous parler d’EasyEDA pour la création en ligne de Circuit imprimé. EasyEDA est une société sœur de JLCPCB qui fabrique les circuits imprimés à partir des fichiers que vous créez.

JLCPCB : Un fabricant de circuits imprimés

J’ai été en contact avec EasyEDA lors de la rédaction du premier article (début 2016).

Dans l’article j’avais dessiné un CI pour le 555 (nostalgie) puis J’avais fait fabriquer le circuit imprimé ci-dessus (PCB = Pinted Circuit Board) pour greffer un module WiFi sur un Pi Zero… et le Pi Zero W est arrivé 🙂

La qualité du circuit reçu était tout à fait correcte et professionnelle. Lorsque que mon contact chez EasyEDA a proposé de me présenter la partie fabrication des CI, en vue d’écrire un article, j’ai bien entendu accepté.

Comme d’habitude je précise que je n’ai pas d’affiliation avec JLCPCB, ni d’actions chez eux. Cet article est publié à titre d’information pour que vous ayez une idée de ce qui se passe si vous utilisez les services d’EasyEDA et/ou de JLCPCB 😉 La compensation qu’ils m’ont proposée pour cet article est la réalisation d’un CI à titre gracieux (que je n’ai pas utilisée pour le moment).

JLCPCB (Shenzhen JIALICHUANG électronique Technology Development Co., Ltd), est la plus grande entreprise de fabrication de Circuits Imprimés de Chine. Ce fabricant est spécialisé dans le prototype rapide de Circuits Imprimés et la production de petits CI.

JLCPCB a démarré sur le marché hors-Chine en juin 2017. Mais en réalité, cela avait commencé bien avant car EasyEDA fournit un service personnalisé PCB en s’appuyant sur JLCPCB. Tous les circuits imprimés confiés à EasyEDA sont fabriqués par JLCPCB dans une des quatre usines existantes.

Qui est JLCPCB

JLCPCB, le plus important fabricant de cartes de circuits imprimés en Chine, a été créé en 2003 et est une entreprise de haute technologie spécialisée dans le prototypage rapide de circuits imprimés à deux ou plusieurs couches.

Avec plus de 10 ans d’expérience dans la fabrication de PCB, JLCPCB compte plus de 290 000 clients en Chine et à l’étranger. Il reçoit plus de 8 000 commandes en ligne de circuits imprimés (prototypage et production en petite quantité) et produit plus de 5000 lots de circuits par jour.

La capacité de production annuelle est de 200 000 m² pour les divers circuits fabriqués en 1 couche, 2 couches ou multicouches.

C’est la première entreprise chinoise à mettre en place un système ERP (Enterprise Resource Planning) pour la prise de commande en ligne. JLC a signé un accord avec Alipay et Tenpay pour mettre en place un système de paiement en ligne dans le domaine des PCB. Le système ERP permet aux clients de suivre l’état du traitement de leurs commandes et de l’expédition des marchandises

Les moyens

  • 600 techniciens professionnels et expérimentés
  • 50 ingénieurs et cadres
  • deux lignes automatisées de placage de cuivre
  • quatre machines d’exposition
  • 200 testeurs de circuits
  • quatre systèmes d’AOI. (Automated optical inspection)

Les clients

Ses principaux clients travaillent dans les industries de haute technologie : modules LCD, Récepteur Satellite (DVB), système informatique, cartes pour PC, télécommunications, alimentations industrielles, instrumentation, équipements vidéo, réseaux, matériel militaire, contrôle industriel, etc.

La fabrication des circuits imprimés

Je vous emmène dans l’une des usines pour voir comment se passe la fabrication des circuits imprimés. Bon, je ne suis pas allé sur place faire les photos (j’aurais bien aimé 🙂 ), c’est JLCPCB qui m’a fourni les images… Toutes les étapes ne sont pas représentées, seules les principales sont représentées ici.

Dépôt du cuivre sur les plaques de circuit imprimé chez JLCPCB

Dépôt du cuivre sur les plaques de circuit imprimé

Les plaques de circuit brutes sont recouvertes de cuivre.

Découpe des plaques de circuit imprimé chez JLCPCB

Découpe des plaques

La fabrication démarre avec une feuille de grande dimension, de qualité industrielle standard FR4 avec une feuille de cuivre de haute qualité collée sur les deux faces. Ces stratifiés existent en épaisseurs de 0,4 0,6 0,8 1,0 1,2 1,6 et 2,0 mm. Les plaques sont découpées en panneaux de dimensions appropriées.

Création des films à partir des fichiers GERBER chez JLCPCB

Création des films à partir des fichiers GERBER

Les fichiers GERBER téléversés (uploadés) par les clients sont convertis en film et assemblés de façon optimisée pour occuper la surface d’un panneau.

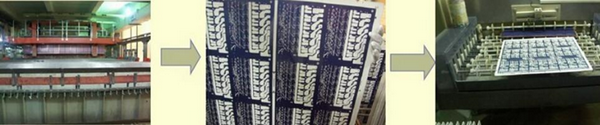

Du fichier au film - fabrication de PCB chez JLCPCB

Du fichier au film

Les films obtenus vont servir à insoler les panneaux de circuit imprimés.

Perçage des circuits imprimés chez JLCPCB

Perçage des circuits imprimés

La machine de perçage charge et décharge automatiquement les panneaux.

Gravure des circuits chez JLCPCB

Gravure des circuits chez JLCPCB

Gravure des circuits

Les circuits sont ensuite fabriqués. Une grande partie des opérations est totalement automatisée. Le contrôle qualité en sortie de fabrication est automatisé et fait appel à des systèmes de vision industrielle.

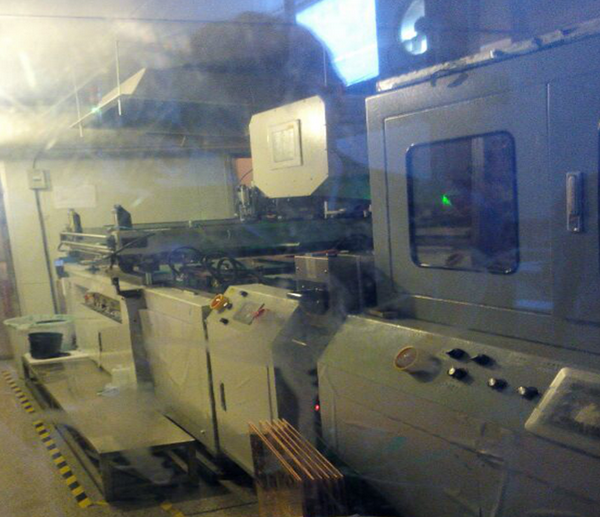

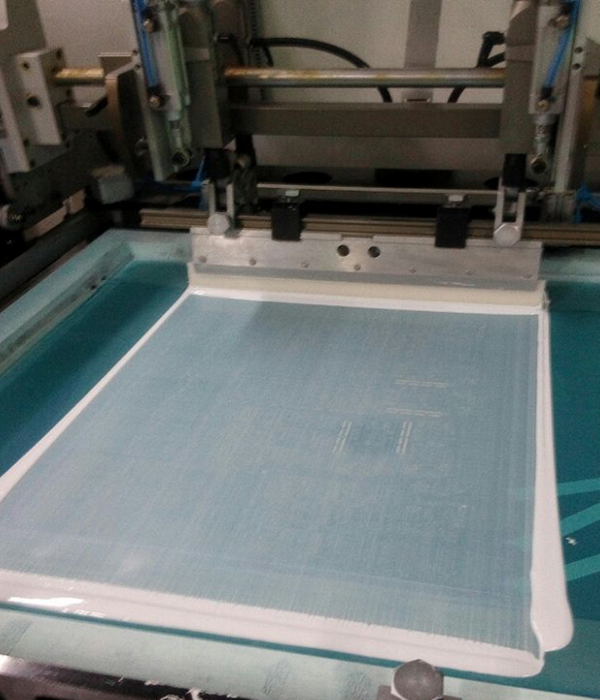

Dépot du masque de soudure chez JLCPCB

Dépôt du masque de soudure

Dépot du masque de soudure chez JLCPCB

Le masque de soudure est déposé sur les circuits.

Puis le marquage se fait en sérigraphie

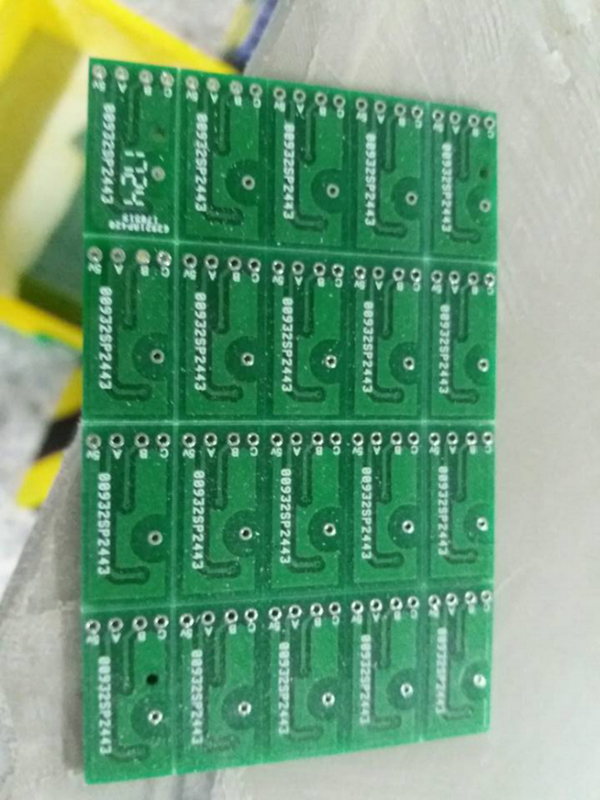

Séparation des PCB chez JLCPCB

Séparation des circuits imprimés par une CNC

Séparation des PCB chez JLCPCB



Tous les circuits imprimés sont enfin soumis à un test de connectivité électrique et à une inspection visuelle finale pour s’assurer que tout est correct, avant d’être emballés et expédiés.

Quels circuits imprimés ?

Dans le précédent article sur l’utilisation de EasyEDA, je vous avais expliqué comment créer vos circuits. EasyEDA envoie directement à JLCPCB. Maintenant vous avez tout à fait le droit de ne pas utiliser l’éditeur en ligne.

Les fichiers GERBER de Eagle, Altium, Kicad et Diptrace sont acceptés par JLCPCB. Pour info vous pouvez installer Kicad… sur un Raspberry Pi 3 🙂

Cliquez pour agrandir

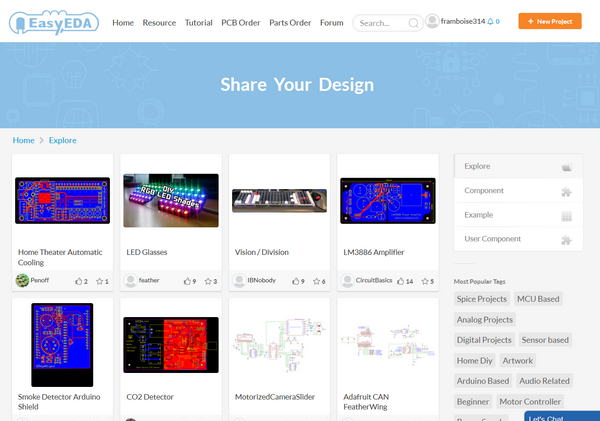

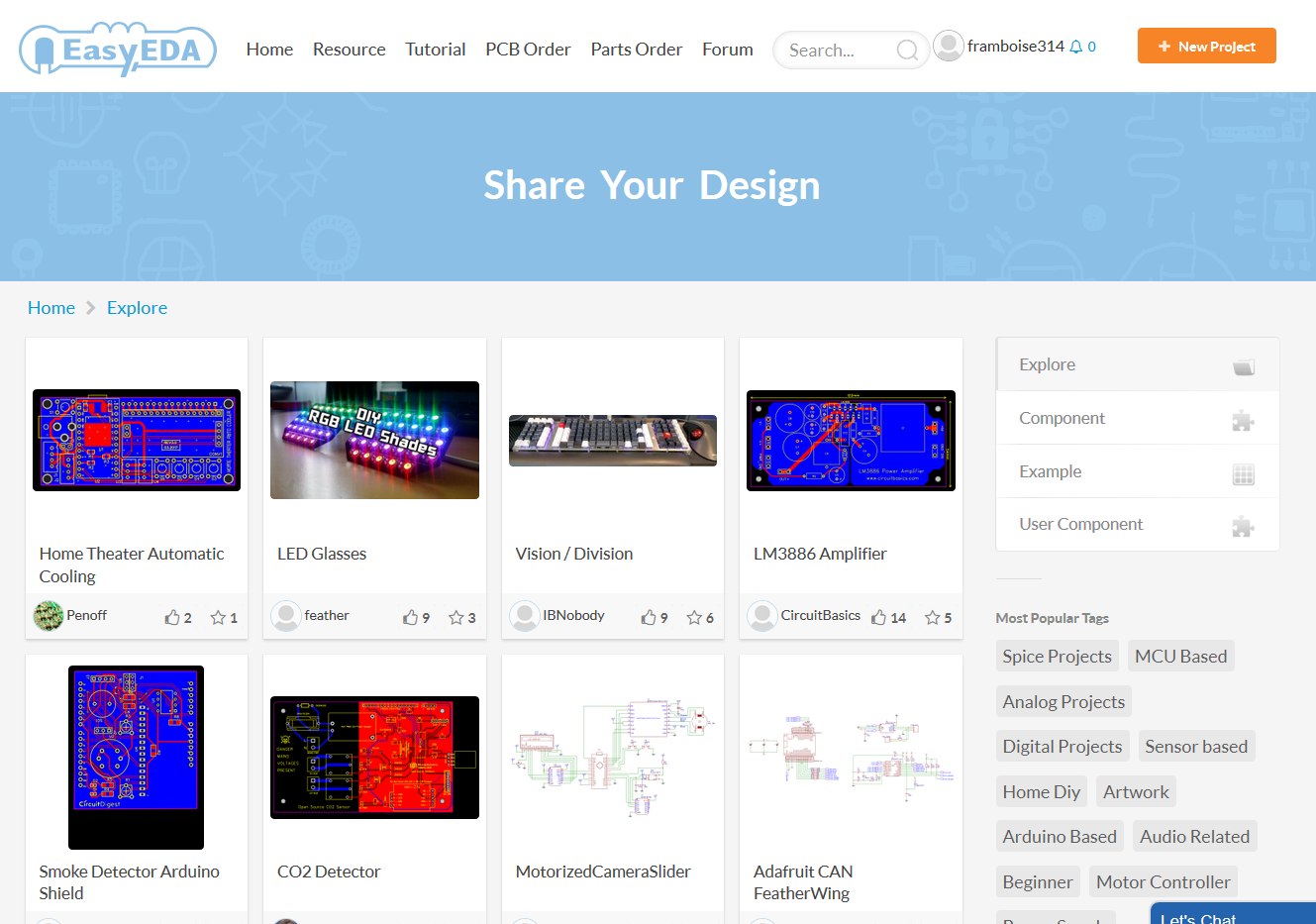

Sur Easy EDA vous trouverez une quantité de projets partagés par les utilisateurs.

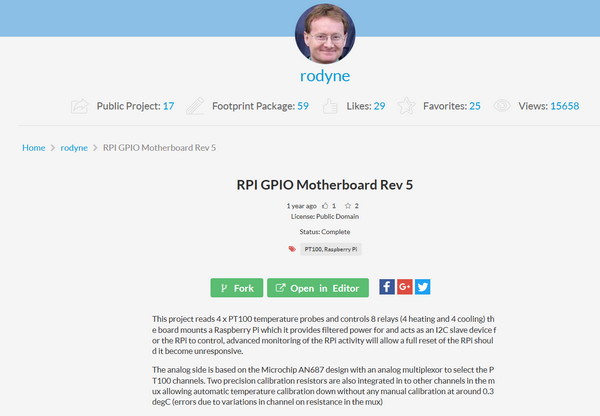

J’ai, par exemple, trouvé celui-ci partagé par un créateur très actif, Rodyne :

C’est une carte pour le Raspberry Pi, lisant la température avec 4 sondes PT100 et pilotant 4 relais. l’auteur fournit une doc et les sources de ses programmes 🙂

Cliquez pour agrandir

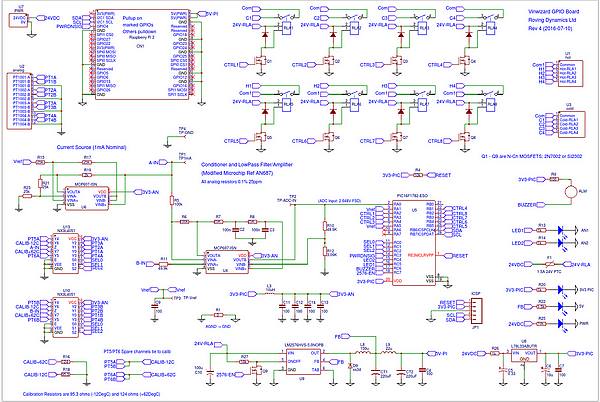

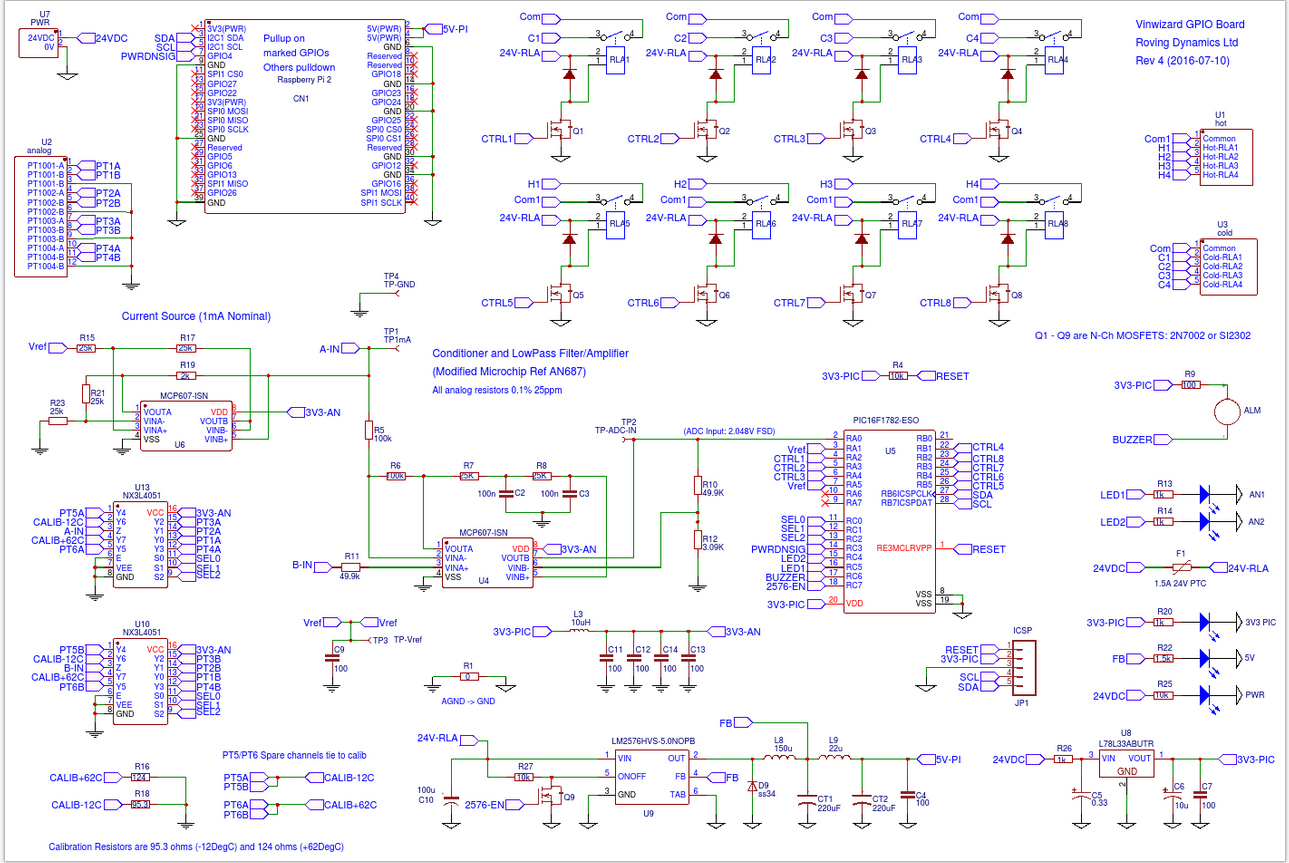

Le schéma est disponible, vous pouvez le modifier si vous le souhaitez.

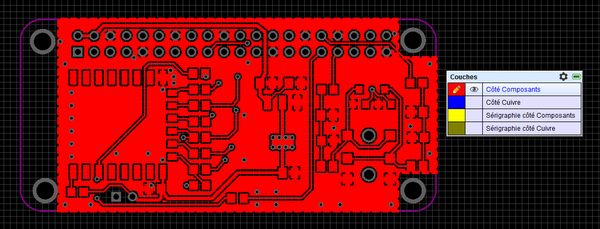

Le circuit imprimé une fois le routage des pistes effectué. Il reste à exporter les fichiers GERBER pour pouvoir commander le circuit.

Commander un circuit imprimé

Cliquer pour agrandir

Pour commencer

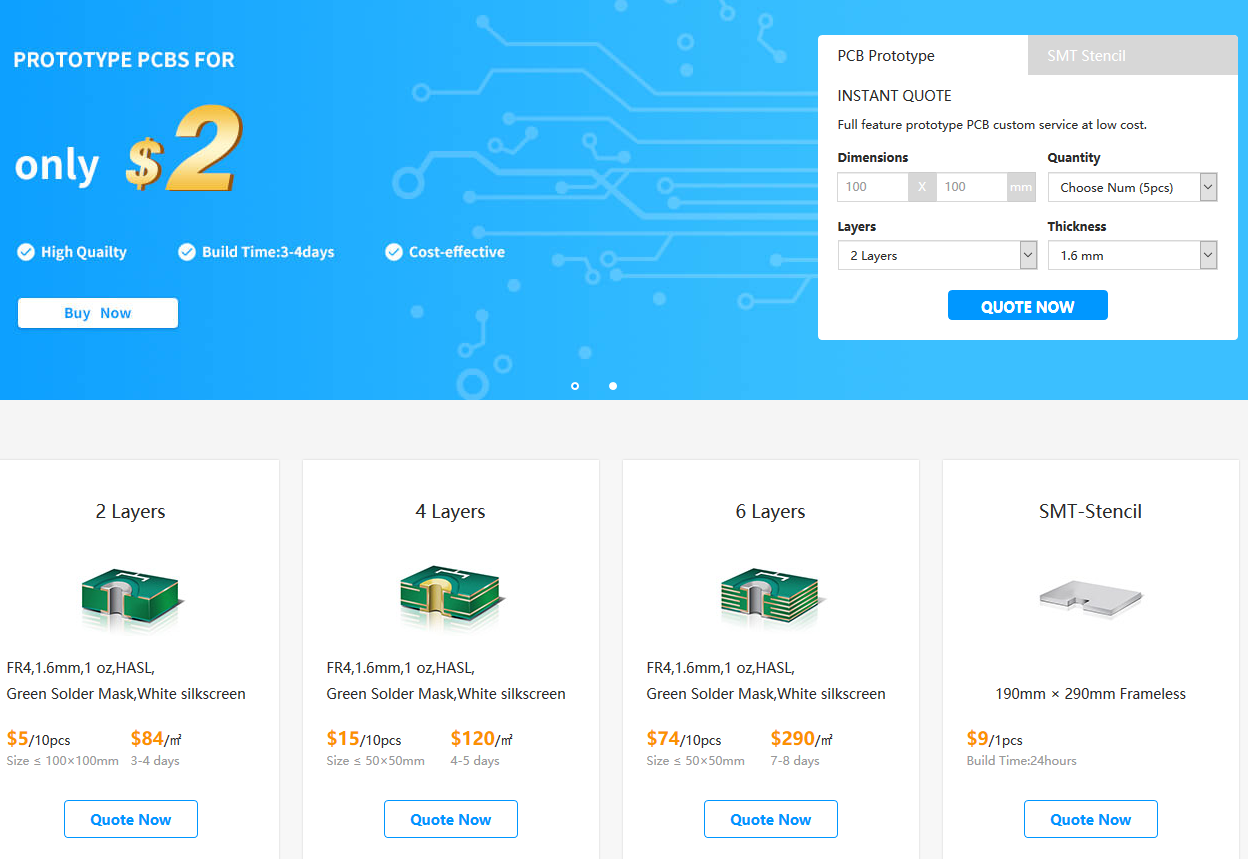

Rendez vous sur le site de JLCPCB. La page d’accueil affiche une « calculatrice » permettant de déterminer le prix de la fabrication. Choisissez le nombre de couches de votre circuit (ici j’ai choisi 2 couches) et cliquez sur le bouton Quote Now. Ceci vous amène sur la page qui permet de passer la commande. Dans le formulaire de calcul du prix, entrez simplement la taille du PCB, la quantité souhaitée, le nombre de couches et l’épaisseur de la carte.

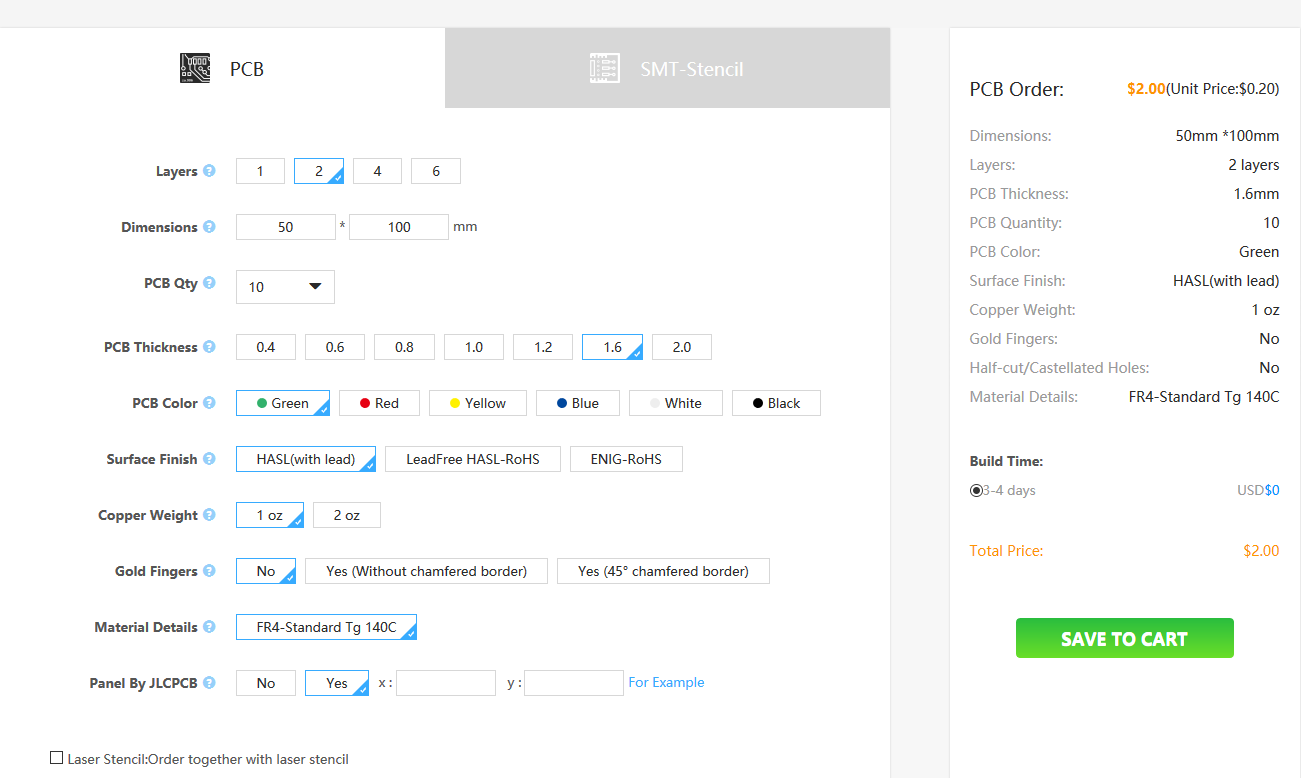

Calcul du devis

Cliquez pour agrandir

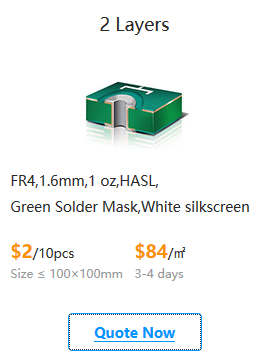

Sur cette page, paramétrée par défaut, vous pouvez entrer les caractéristiques souhaitées pour votre circuit. Attention lorsque vous faites des modifs, surveillez le prix en bas à droite car il est mis à jour en temps réel et si les sélections de base aboutissent à un PCB à 2$, il n’es est plus de même lorsque vous modifiez la couleur, la finition etc. Les frais de port sont offerts pour la première commande.

Les paramètres sur cette page sont déjà réglés par défaut, pour les débutants qui ne comprennent pas tous les termes techniques et les normes de production de PCB. Par exemple, les termes tels que Surface Finish, Gold Fingers, Material details, etc. peuvent être confondus par les amateurs, il est donc préférable d’éviter de modifier ces paramètres, en laissant la valeur par défaut. Un logo comportant un point d’interrogation à proximité des intitulés donne accès à des explications (en anglais).
En pratique, si vous n’avez pas de besoins particuliers, il suffira de définir la taille, le nombre de couches, la couleur, l’épaisseur et la qualité des PCB. Les autres paramètres peuvent être conservés tels quels. Lorsque la configuration est terminée, cliquez sur SAVE TO CART (Enregistrer dans le panier) en bas à droite de la fenêtre.

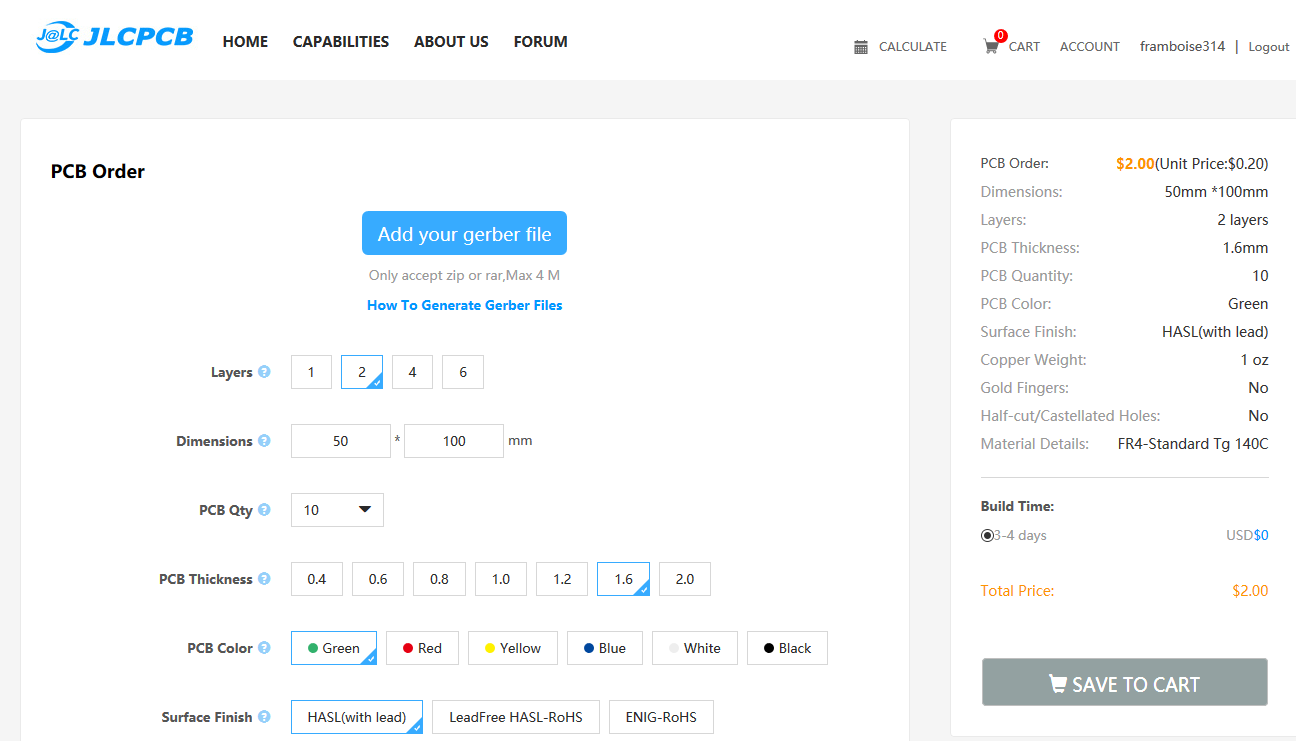

Commande du PCB

Cliquez pour agrandir

Cliquez pour agrandir

Vous verrez le bouton Add your gerber file (Ajouter votre fichier Gerber) qui vous permettra d’ajouter vos fichiers Gerber ; ceux-ci devront être inclus dans un fichier zip ou rar d’une taille maximale de 4Mb.

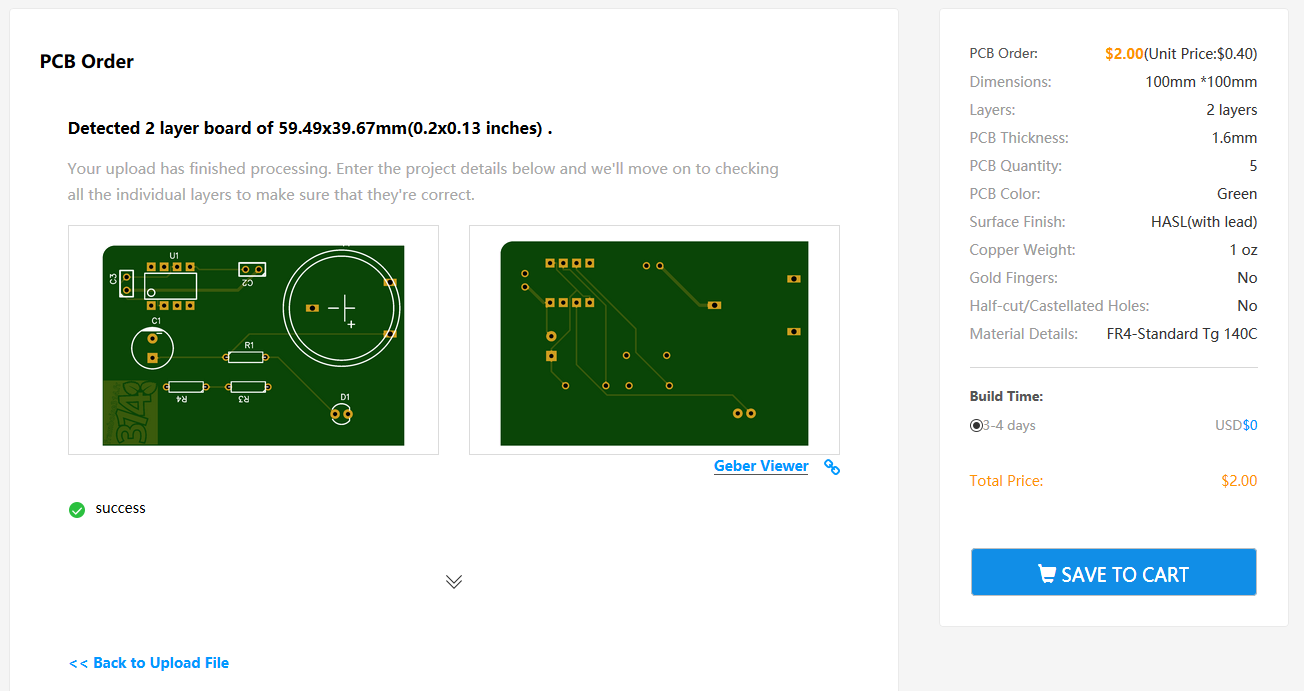

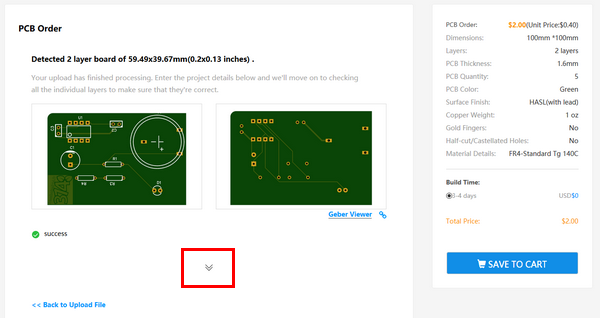

Après le téléchargement, le fichier Gerber sera affiché (ici j’ai utilisé le circuit de mon clignotant à NE555).

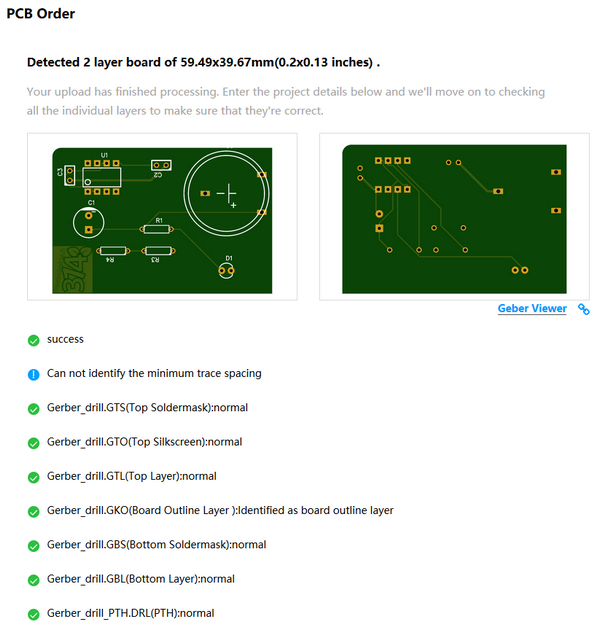

La double flèche permet d’afficher les vérifications faites par le vérificateur et de savoir si celui ci a détecté un problème. Au besoin reprenez votre projet.

Pour vous assurer qu’il est correct, pour ce faire, cliquez sur « Gerber Viewer«


S’il n’y a pas de problème cliquez sur SAVE TO CART (Enregistrer dans le panier).

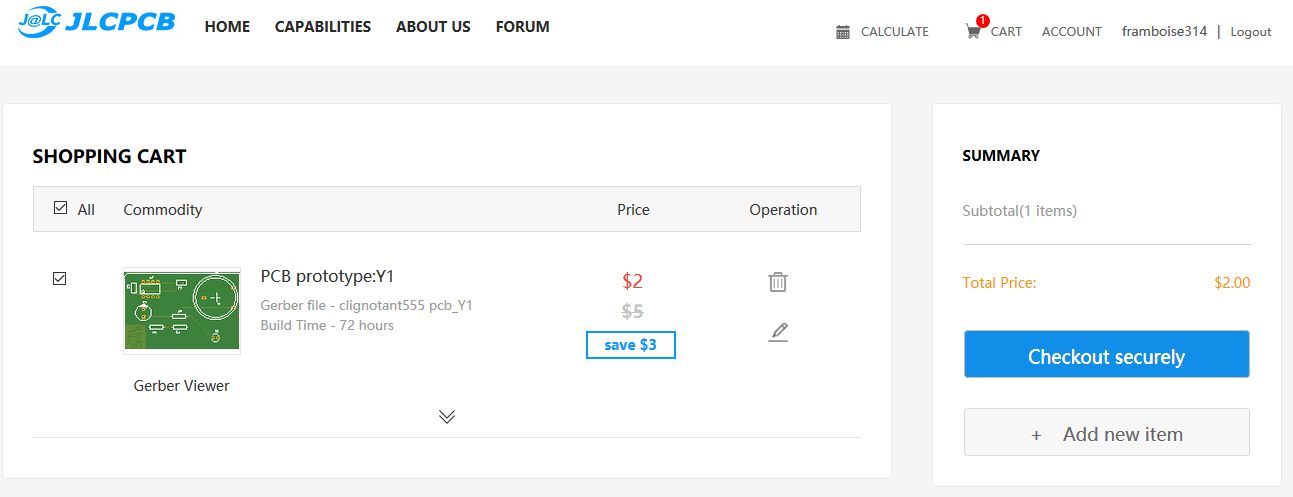

Vérification et paiement

Cliquez pour agrandir

Lorsque vous aurez vérifié, cliquez sur Checkout securely.

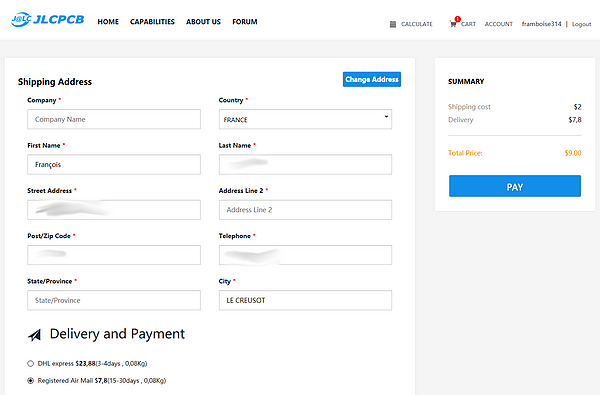

Adresse d’expédition

Cliquez pour agrandir

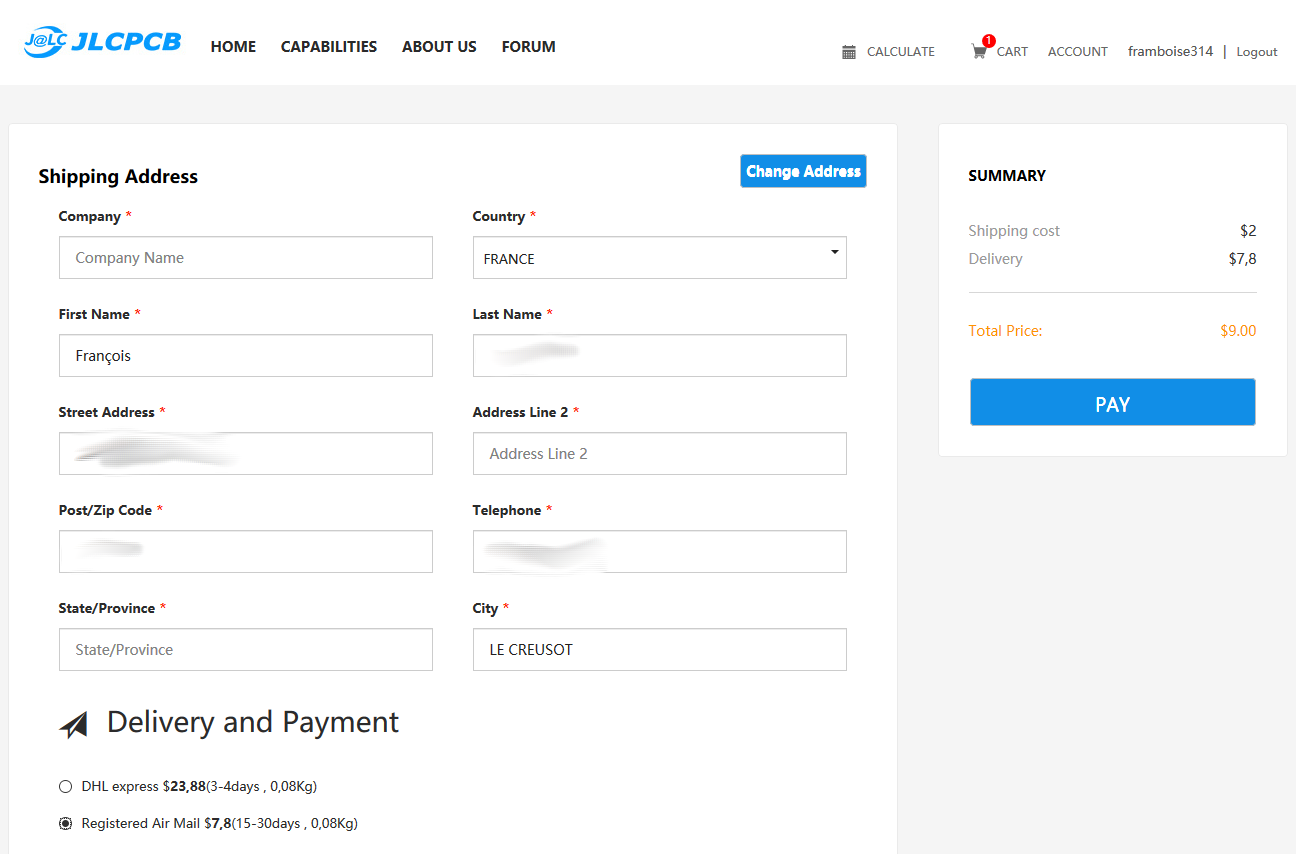

Vous serez dirigé vers une page qui montrera les détails de l’adresse d’expédition. Remplissez les champs demandés (pour compagnie j’ai mis framboise314 🙂 et pour address line 2 j’ai mis un tiret.

Choisissez le moyen de transport DHL (plus cher mais plus rapide) ou Courrier aérien (ici j’ai pris Registered Air Mail).

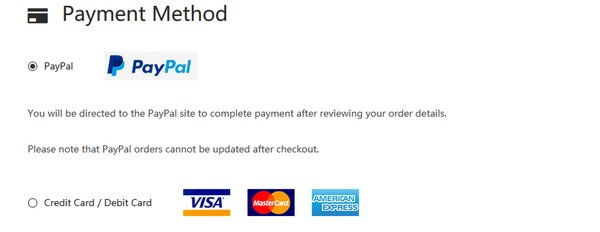

En bas de la page choisissez votre moyen de paiement, Paypal ou carte bancaire. Re-vérifiez… Si c’est bon, vous pouvez passer à l’étape suivante en cliquant sur « PAY«

Vous serez redirigé vers le moyen de paiement choisi et n’aurez plus qu’à régler votre achat.

Un exemple de carte fabriquée par JLCPCB

Pour cette fois je n’ai pas fait de commande car je n’avais pas de besoin réel. J’ai repris des infos sur la création d’un PCB trouvé sur EasyEDA : une carte pour le module audio WT588D-16P pour Arduino.

C’est un module audio qui peut être utilisé sur Arduino. Le projet est une carte interface entre un Arduino et le module. Les instructions d’utilisation sont disponibles en ligne.
Voici le circuit dessiné sur EasyEDA

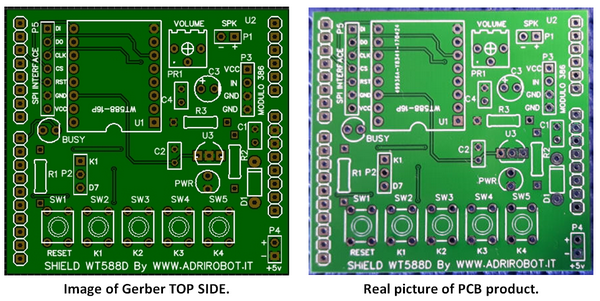

L’image du fichier Gerber (à gauche) est similaire au circuit reçu (à droite)

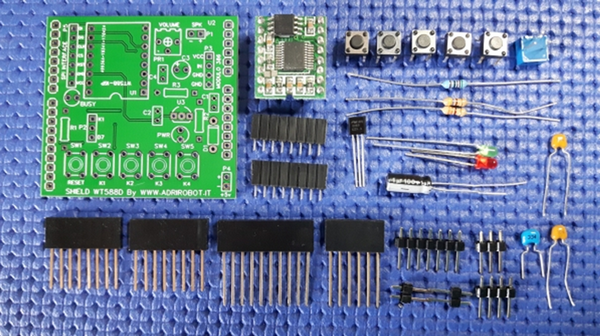

On voit ici l’ensemble du matériel prêt à être assemblé, le module WT588D-16P est entre le PCB et les boutons poussoirs. L’examen des PCB n’a pas révélé de défauts apparents, les pistes de cuivre sont parfaites et les trous sont bien centrés sur les pastilles

.

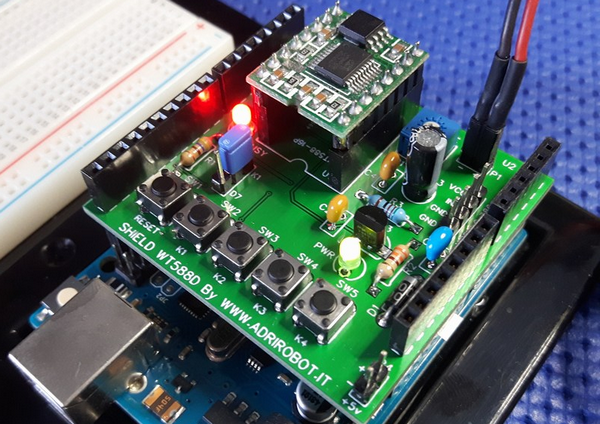

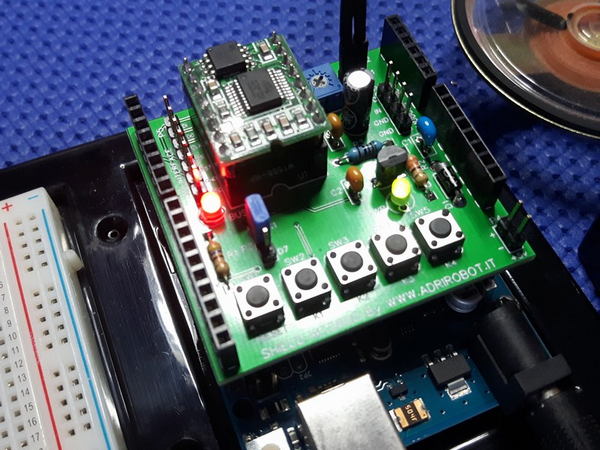

Après avoir assemblé les différents composants et testé le prototype, l’ensemble a parfaitement fonctionné.

Autres possibilités

Stencil SMT

Si vos cartes électroniques comportent des composants SMT (CMS = Composants Montés en Surface), vous pouvez également avoir besoin du pochoir SMT pour simplifier l’application de la pâte à braser.
Ce service n’est pas toujours disponible chez d’autres fournisseurs. Chez JLCPCB un pochoir d’une surface de 28cm x 38cm revient à 9$.

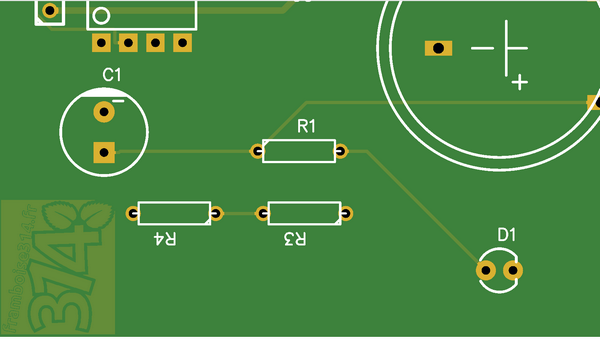

Contrôle du fichier Gerber : Gerber Viewer.

JLCPCB met en ligne un visualiseur Gerber gratuit. De cette façon, vous pouvez contrôler les fichiers Gerber de vos circuits imprimés et constater comment il sera fabriqué en choisissant différentes couleurs, couches et surfaces. Le visualiseur Gerber affiche une image très proche de la carte réelle. (voir ci-dessus l’exemple de la carte WT588D)

Règles de conception simplifiées ou inexistantes

Les sociétés qui fabriquent des circuits imprimés imposent souvent un ensemble de règles de conception auxquelles le concepteur doit se conformer. Si celles-ci ne sont pas suivies, le fichier est susceptible d’être rejeté par la machine de production.
C’est pourquoi on trouve souvent sur les sites de fabrication de PCB des règles de conception. La plupart d’entre elles sont formulées d’une façon telle que les débutants sont un peu perdus…
Par exemple, une largeur de piste minimale est requise: 6 mils (0,15 mm), une distance minimale de 6 mils (0,15 mm) entre pistes, des vias (traversées) minimum. La pastille : 20mil (0.5mm) / le trou : 12mil (0.3mm) etc.
JLCPCB ne demande pas ces détails de conception avant la commande des PCB. Il acceptera simplement les fichiers Gerber et en cas de problème, vous serez contacté.

Différents fichiers GERBER acceptés

Les fichiers Gerber créés par : Eagle, Altium, Kicad et Diptrace sont acceptés. Il n’est donc pas obligatoire de passer par EasyEDA pour créer vos circuits car JLCPCB accepte les fichiers Gerber créés par tout logiciel de conception de PCB.
Il faut quand même respecter certaines règles de conception : 4 tutoriels ont été publiés pour aider les utilisateurs à créer facilement leur Gerber. Il y a des instructions pour: Altium, Eagle, Kicad et Diptrace qui sont les logiciels les plus populaires pour la conception de circuits imprimés :

Par exemple, ce le film montre comment exporter le fichier Gerber à partir du programme EAGLE (vidéo en anglais – 9mn).



Et si j’utilise KiCAD ?

Sur Kicad, il est possible d’utiliser les librairies des composants présents sur EasyEDA pour réaliser son circuit imprimé rapidement. Pour ce faire, il suffit d’utiliser l’outil https://github.com/uPesy/easyeda2kicad.py pour faire la conversion !

Vidéo

Conclusion

Il m’a semblé intéressant de présenter cette chaine de fabrication de Circuit Imprimés, puisque JLCPCB apporte une solution globale, depuis le dessin du circuit jusqu’à sa fabrication.
Les fichiers GERBER de nombreuses provenance sont acceptés et vous pourrez peut-être créer votre circuit avec Kicad sur un Raspberry Pi pour le faire fabriquer ! Dans ce cas contactez moi pour qu’on en parle sur framboise314 🙂

Vous me direz : pourquoi présenter un fabricant chinois, alors qu’il y a aussi des fabricants en France et en Europe ? Bin… tout simplement parce que JLCPCB m’a contacté pour me proposer de la matière pour cet article… et pas les autres 😉 Donc si vous êtes un fabricant français de PCB et que vous voulez qu’on parle de vous, n’hésitez pas à nous envoyer un mail ou à utiliser les commentaires ci-dessous 🙂

Vous pouvez voir des exemples de réalisation ATMega envoyés par Bruno ici : https://www.framboise314.fr/fabrication-de-circuits-imprimes-pcb-chez-jlcpcb/#Un_exemple_de_fabrication

Sources

Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.

83 réflexions au sujet de « Imaginez un circuit imprimé, JLCPCB le fabrique pour 2$ »

  1. Damien

    Bonjour François,
    Article intéressant, j’avais déjà joué un peu avec EasyEDA, et je ne connaissais pas JLPCB. Bon à savoir 🙂
    En revanche, auriez-vous sous la main un fabriquant qui en plus de fabriquer les PCB propose la soudure des composants ? Par exemple, j’aimerai faire une carte pour le pi qui nécessite des composants montés en surface, et je n’ai pas l’équipement pour ça (trop gros doigts sans dextérité).
    Je sais que chez Seeed ils le font (pcb assembly), mais si il existe un concurrent moins cher…

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Damien
      non, désolé je n’ai pas cette info
      mais si quelqu’un souhaite se manifester (un utilisateur ou une entreprise qui propose ce service) il est le bienvenu
      et pourquoi pas un article pour informer de son existence ?
      cordialement
      François

      Répondre
    2. Laurent Le Goff

      Bonjour,
      le site https://pcbshopper.com/ permet également de comparer les fabricants qui réalise un service d’assemblage.
      en plus des fichiers Gerber, il faut fournir la BOM (bill of materials ou liste des composants), et le fichier de placement des composants (coordonnées et orientation) pour la machine pick & place.

      certain fabricants offrent les résistances et condensateurs

      Répondre
  2. Laurent Le Goff

    Bonjour François,
    Voici un site qui permet de comparer les offres des fabricant de PCB en fonction de nos besoins (dimension, quantité, couleur du vernis, étamage sans plomb, ….), les frais de port sont inclus dans le classement
    https://pcbshopper.com/
    JLCPCB n’y figure pas encore, mais on a bien l’offre EasyEDA à 2$

    laurent

    Répondre
  3. faye

    Bon j’ai sauté le pas , j’ai passé une commande le 29/11 , le circuit à été créé avec kicad , mais pas encore sur le pi ……
    reste à attendre la réception……

    Répondre
  4. Christian

    Bonjour François,
    J’ai plusieurs fois fait fabriquer des cartes chez Seeedstudio, et fin août, ayant vu la pub de jlcpcb ici-même j’ai passé une commande chez eux pour essayer. Les cartes sont arrivées après quelques semaines, rien à redire sur la fabrication. Par contre le suivi laisse beaucoup à désirer, une fois payé on n’est absolument pas informé sur l’état d’avancement de la fabrication et de l’expédition, et du suivi de celle-ci; contrairement à Seedstudio dont les tarifs sont à peine plus élevés. J’ai bien envie d’essayer à présent elecrow.com, histoire de poursuivre la comparaison.
    Cordialement !

    Répondre
  5. FAYE

    Alors, j’ai bien reçu ma commande mercredi, soit à peu prés 1 semaine de délais.
    la qualité est conforme aux options choisies à la commande , dans mon cas tous par défaut.
    Pour les finitions: les bords des carte sont bien lisses sans bavure, les perçages sont bien réalisés et précis
    le vernis ainsi que sérigraphie propre sans coulures, et le plus important, tout est conforme aux fichiers de fabrication.
    En retour du commentaire de Christian, le suivi dans le site semble un peu s’améliorer, on sait quand la commande est en fabrication
    et quand celle-ci est envoyée avec le numéros de suivi DHL dans mon cas.
    Pour 2€ dollars, je referais des commandes , ca ne vaux pas le coup de se priver!!

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Joël
      merci pour le commentaire.
      Dans quel sens dites vous cela ? parce que je parle d’un fabricant chinois qui a pris la peine de me contacter et de me fournir informations et photos ?
      Ou parce que je propose de faire la promotion des entreprises françaises dans le domaine de la fabrication des circuits imprimés sans avoir de réponse des intéressés ?
      Il y a peu un article sur une entreprise française qui fabrique des câbles (L’atelier du câble) a été critiqué parce les prix sont trop élevés par rapport à ce qu’on trouve en chine….
      comme vous le voyez il est difficile de satisfaire tout le monde.
      si vous connaissez une entreprise française de PCB qui souhaite informer de son existence, les pages de framboise314 vous/leur sont ouvertes.
      De même pour toute entreprise française dans les domaines connexes au Raspberry Pi et à l’Arduino d’ailleurs 🙂
      cordialement
      François

      Répondre
  6. Romuald

    Etant moi même du secteur, je tenais à réagir à votre remarque.

    Il est important de comprendre qu’effectivement nous ne pouvons pas lutter en terme de tarifs sur ce genre prestation en France. Je ne suis pas fabricant de PCB mais Concepteur/Fabricant de produits électronique. La valeur ajoutée des entreprises Françaises n’est pas sur le prix réduit mais bien sur l’innovation, la réactivité, la qualité. Dans notre entreprise de 30 salariés plus d’un tiers des employés sont des ingénieurs travaillant en R&D, et nous vivons très bien depuis 30 ans ! Coté production nous mettons l’accent sur l’automatisation et la performance de nos process de façon à contenir les prix. Les métiers changent et réclament sur notre territoire de plus en plus de compétences, mais on peut toujours travailler et apporter un vrai plus en local, l’industrie Française ne va pas disparaitre. L’industrie Electronique ce n’est pas uniquement l’Asie 😉 je vous encourage d’ailleurs à lire le résultat d’un groupe de travail sur le sujet qui donne la feuille de route des années à venir pour l’électronique en France: http://www.vipress.net/industrie-electronique-futur-route/

    Salutations François et à bientôt !

    Répondre
    1. François MOCQ Auteur de l’article

      Merci Romuald
      C’est dit ! Je pense que le genre de prestation dont il est question avec JLCPCB s’adresse plutôt à des amateurs qui souhaitent réaliser des protos à moindre frais et pas à des professionnels qui recherchent une garantie de résultat…
      Connaissant Horizon Telecom (nous sommes voisins 😉 ), je suis pleinement conscient (et informé) de la valeur ajoutée amenée par votre entreprise et à ses performances, en particulier dans le domaine de IoT !
      Comme indiqué dans ma conclusion je suis tout à fait prêt à réaliser un reportage/article sur votre entreprise et à faire connaître ses possibilités sur framboise314. On en reparle à la prochaine réunion du FabLab 😛
      Cordialement
      François

      Répondre
  7. nicolas

    Bonsoir, merci pour l’article, je recherche une boite capable de fabriquer pcb (common board) pour game boy zero, mais je ne connais rien des caractéristiques, j’ai juste une photo, savez vous comment je pourrais faire?

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Nicolas
      Malheureusement à partir d’une photo ça va être impossible. Votre circuit possède certainement plusieurs couches et il faut les fichiers pour pouvoir recréer le circuit
      cordialement
      François

      Répondre
    1. Franck

      Bonjour,

      J’en suis à la réception de mon troisième envoi depuis la publication de cette article.

      Commande 1 : entre les fêtes de Noël 10 cartes pour 1 PCB de 100×100 pour 2$ environ 1.60 €
      passer commande le dimanche soir reçu le lundi 8 jours après. Livré par DHL sans frais de ports ni de douanes.

      Commande 2: juste après les fêtes 10 cartes pour 1 PCB de 50×100 pour 2$ par contre les frais de ports ne sont plus offerts (seulement sur la première commande) commandé le samedi reçu le vendredi suivant pas de frais de douanes. Frais de port DHL d’une vingtaine d’euros.

      Commande 3: reçu aujourd’hui 1 PCB 100×100 pour 2$ + 1 PCB 100×100 cette fois ci à 5$ le prix de 2$ n’étant que pour la première carte. frais de port par DHL de 25$ et aujourd’hui une facture de DHL pour frais douanier de 20€ que j’ai fait la bêtise de payer et que maintenant j’essaye de contester. j’ai passé commande ce dimanche midi.

      Toutes les commandes reçu sont nickel je suis super content de se prestataire. La dernière carte que j’ai fait faire avant m’avait couté 80 euros pour une carte brut non sérigraphié non vernis (et en plus elle n’a pas fonctionné, mais ça c’était ma faute) alors même avec les frais DHL et pas de douanes je vais pas pleurer.

      Cdt
      Franck.

      Répondre
      1. Franck

        Réponse de DHL pour un montant supérieur à 22 euros taxe de 20% (valeur marchandise + frais de port) + 15 euros de frais DHL minimum ou 2,4% du montant.

        Cdt Franck.

        Répondre
  8. Mr_nanick

    Bonjour à tous,
    J’aime beaucoup ces échanges..
    D’habitude je fais mes Ci à la maison, ma seule limitation c’est la métallisation des vias.
    J’ai donc récemment utilisé seeed studio. très bon résultat.
    J’ai aussi un pincement au cœur en commandant mes ci en Asie… mais c’est la seule solution qui colle à mon budget d’amateur.
    Je ferais un test avec ce fabriquant.

    Bien à vous.
    Yannick

    Répondre
  9. Pierre

    Bonjour,
    Je viens de découvrir JLCPCB par une vidéo Youtube ; Google m’a orienté vers votre site….
    Électronicien retraité, je cherche désespérément comment fabriquer des PCB de qualité pour des projets personnels (pour le moment autour d’Arduino). Ce fabricant me paraît correspondre à mes attentes….
    Mais, comme logiciel de CAO, j’utilise Sprint-Layout, qui peut générer des fichiers Gerber. Comment savoir si ces fichiers seraient compatibles avec l’un des logiciels cités dans votre article (Eagle, Kicad, etc.) ? Je pensais que Gerber était une norme universelle pour la production de PCB, indépendante du programme qui l’a généré. Qu’en pensez-vous ?
    Merci d’avance pour votre aide.
    Cordialement.

    Répondre
  10. Mr_nanick

    Bonsoir Pierre,
    Le fichier gerber est le seul nécessaire.
    En transmettant le fichier au site, il y a un contrôle de conformité.
    Un contrôle est aussi fait avant la fabrication.
    Pas besoin d’avoir un autre logiciel.

    Bonne bidouille.

    Répondre
  11. Jean-Pierre

    Bonjour,
    Je fais pas mal de circuits imprimés, depuis longtemps, avec un vieux logiciel que j’aime bien… mais qui sort une image en PostScript.
    J’ai envisagé de passer à Kicad ou DesignSpark (au fait, lequel me recommanderiez-vous?) mais j’ai renoncé devant le travail de création des composants. De plus je suis souvent amené à faire des variantes à partir d’anciens CIs.
    Bref, je serais enchanté si je pouvais créer des fichiers Gerber à partir du PostScript. Après tout, toutes les informations sont à l’intérieur!
    Une idée sur cette possibilité? Merci!
    Cordialement.

    Répondre
  12. Phil

    Bonjour François,
    Merci pour cet article très intéressant. Si j’ai bien compris on peut avoir 10 PCB de 100×100 pour 2€. Mais question: Est-ce accepté de reproduire plusieurs fois le meme motif sur une meme carte ? Par ex si mon PCB fait 20x20mm Est-ce que je peux le reproduire 25 fois par carte de 100mm sans majoration de prix ?
    Merci!

    Répondre
  13. yohan

    Excellent post!!!

    je me pose une question concernant les fabricants fournisseurs dont vous parez. si on veut faire un circuit imprimé en rond ou avec une forme difference autre que carré ou rectangle, c’est possible d’après vous? (du sur mesure en fait)

    merci a vous

    yohan

    Répondre
  14. Daniel

    Bonjour,
    je recherche quelqu’un qui accepterais de fabriquer pour mon usage personnel un « détecteur de bruit » (de type une sirène) à partir d’éléments existants (comme chez GOTRONIC par exemple: Carte Arduino 25950, Nappe 12321, Alimentation 14450, Relais 35226.
    Il faudrait réaliser le montage puis le programmer pour: détection bruit sirène qui commande le relais temporisé durant 5 secondes et qui revient au repos durant 5 minutes.
    Je ne me sent pas capable de mener à bien cette interface.
    Dans l’attente d’un retour !
    Cordialités
    Daniel

    Répondre
  15. James

    Bonjour. Est-il possible de faire ces circuit sur se genre de site à partir de magazines, genre électronique et loisirs, ou Elektor, ou carrément à partir de fichier télécharger au format PDF ? Merci.

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour
      NOn, les entreprises qui fabriquent des CI pour l’industrie travaillent uniquement avec des fichiers GERBER
      générés avec un logiciel de conception comme KiCAD ou Eagle
      ça leur permet de travailler de façon complètement automatique et de maintenir des prix bas
      Le traitement de fichiers PDF ou PNG demanderait trop de temps (positionnement sur le panneau, respect des dimensions…)
      cordialement
      François

      Répondre
  16. Stephane

    Bonjour,

    Je peux vous aider sur mon temps libre a creer un fichier gerber a partir d un pdf vectoriel ou d’un png/jpeg de bonne qualite en noir et blanc.

    stephane.at.safe-pcb.com
    (remplacer.at. par @)

    Bien a vous !

    Répondre
  17. Nacer

    Bonjour,

    j’aimerais savoir si il y aurait des entreprises (françaises ou non), qui pourrait faire ce genre de Ci mais a plus grande échelle (1000) et aussi en « Flexible », j’aimerais prévoir mes dépenses pour savoir si je pourrais être rentable avant de pouvoir commencer à créer mon entreprise.

    Merci.

    Cdt ,
    Nacer.

    Répondre
  18. David

    Bonjour

    Pour ceux qui sont intéressés, il y a par exemple ces deux fabriquants français, qui font des circuits imprimés pour les particuliers à des prix très abordables.

    bxtronics.free.fr (ex eTronics)
    util-pocket.com

    Répondre
    1. Pierre KAMINSKI

      Bonjour,
      Je travaille avec bxtronics depuis quelques temps et cela se passe très bien : bonne qualité du travail, rapidité et coût modéré . Je recommande .
      Néanmoins j’ai cette fois des circuits assez précis à réaliser et là bxtronics ne peut pas faire; c’est pourquoi j’ai lu avec grande attention votre article sur lclpcb .
      J’ai de suite fait un essai , mais déception, le format de fichier gerber généré par TCI n’est pas accepté . Je pensais que c’était un format standard mais apparemment pas du tout .
      Auriez-vous une solution rendre compatible mes fichiers TCI ?

      Répondre
  19. leptro

    Bonjour Pierre,
    Le plus simple serais de contacter le développeur du logiciel pour générer un gerber compatible avec Jlcpcb.
    Les fichiers de sortis doivent être au format gerber RS-274X. Cela se paramètre en général dans la plupart des logiciels.

    Répondre
    1. Pierre KAMINSKI

      Re Bonjour
      Le développeur du logiciel n’est plus joignable mais je continue à apprécier ce logiciel simple et efficace . Par contre c’est bien en Gerber RS-274-X que les données sont exportées .
      J’ai essayé avec d’autres sociétés en ligne et le problème est identique
      Mais je peux ouvrir mes fichiers avec la visionneuse Gerber Officielle Ucamco sans aucune perte .
      Alors peut être manque-t-il un paramètre ou mon circuit n’est-il pas correctement réalisé , je ne le saurai jamais … tant pis .

      Répondre
  20. DDA

    Bonjour,

    Un chouette article, je me suis donc lancé dans la fabrication d’un PCB, je suis passé de TCI4 vers KiCad pour cela.

    J’ai quelques réponses à des questions:
    1. On peut mettre plusieurs circuit sur un seul PCB, dans les FAQ du site, ils le préconisent si on est disposé à découper sa plaque sois-même … cela diminue les frais (traitement et envoi) :
    https://support.jlcpcb.com/article/49-pcb-panelization
    2. Quand à la comptabilité du programme, il faut avoir les bons fichiers, tout est également expliqué dans leur FAQ et la procédure pour plusieurs programmes : https://support.jlcpcb.com/category/23-technical-support

    J’attends la livraison des composants pour vérifier certaines empreintes maison avant d’envoyer mes fichiers Gerber.
    Un peu plus de 11 € pour 5 PCB de 245×100 mm … c’est vraiment pas cher, même si on compte les frais de port en plus.
    J’ai mis 3 circuits différents sur le même PCB, dont 2 sont en général utilisables ensembles : un trait sur la sérigraphie pour les découpes que je devrai faire.

    Je suis heureux d’être tombé sur votre article, ma réalisation coûtera moins cher car 1 seul exemplaire me coûtait le même prix (avec frais de port) et 2 sont prévus … sans compter la facilité et la présentation beaucoup plus Pro avec la sérigraphie.

    DDA

    Répondre
    1. François MOCQ Auteur de l’article

      merci pour ce retour
      n’hésitez pas à faire un commentaire quand vous aurez reçu les PCB
      les photos sont les bienvenues je pourrai les ajouter à votre commentaire si vous n’avez pas de lien à fournir
      cdt
      françois

      Répondre
  21. Arduino47

    Bonjour,
    j’ai fait réaliser quelques prototypes chez Jlc-Pcb. J’utilise Kicad comme outils de création. Le service est rapide, entre 8 et 10 jours entre la commande et la réception par DHL. Je n’ai pas eu le moindre soucis de réalisation. J’ai même été contacter pour me proposer des versions séquables (pour un mini pcb). J’ai à votre disposition des images pour votre site.
    Bravo et félicitations pour votre travail !
    Arduino4

    Répondre
  22. Ping : Fabrication de Circuits Imprimés PCB chez JLCPCB

  23. DDA

    Bonsoir,

    Quelques nouvelles de mon projet chez JLCPCB : je me suis enfin décidé de leur envoyer les fichiers Gerber, après quelque erreurs trouvées et plusieurs des mises à jour du circuit avec des options supplémentaire trouvées durant le développement.

    La commande effectuée le 23/11 pratiquement à minuit et déjà un tracking de DHL Allemagne le 30/11 début de soirée.
    Quelques heures après envoi, la confirmation que le fichier avait été accepté et qu’il allait être mit en production … le rendu de la plaquette est disponible … si la plaquette est réellement identique, comme je le penses, c’est pas mal du tout

    J’ai regardé l’évolution du développement de la carte en me loggant et assez original, une petite vidéo explicative de quelques secondes est disponible à chaque étape de la fabrication … assez impressionnant : les machines et l’automatisation.
    Ce qui m’a frappé le plus :
    – percement de 5 plaques identiques simultanément -> d’où la commande / 5 plaquettes
    – contrôle électrique automatique des pistes

    Je suis donc impatient d’avoir le résultat final devant les yeux, en espérant ne pas avoir fait d’erreur car j’ai fais le dessin à main levée, sans passer par le circuit électronique !

    Côté prix pour une plaquette de 270 x 100 : 9.96 € pour la fabrication, mais 17.11 € de frais de port.
    Le colis ne semble pas avoir été bloqué à la douane, en tout cas pas de message … à voir quand DHL livrera !

    Par contre j’aurais aimé être contacté comme Arduino47 pour l’option sécable, ma plaque est composée de 5 circuits différents … un petit détail, tout est prévu pour le faire facilement à la scie.

    @+
    DDA

    Répondre
    1. Arduino47

      Tant que j’y pense, si tu as besoin un jour de PCB séquable…. Ben, ils comprenent pas le sens de séquable J
      Tu edgecut ton PCB, les traits à l’intérieure du PCB doivent être signalé en remarque production :
      « Profiling, V-cut scoring » , pour lnommer le trait séquable.
      Désolé pour le retard… on m’avait pas demandé !

      Répondre
  24. DIDI54

    Bonjour, dans le cadre d’un projet radioamateur, je suis à la recherche d’une personne pouvant me dessiner un circuit pour le mettre en fabrication. j’ai un plan, celui excite déjà, mais je souhaite lui apporter des modifications. Je vous remercie par avance.

    Répondre
  25. Victor

    Bonjour à tous, je rencontre un petit soucis à la conception sous EasyEDA. J’ai réalisé un support pour PIC d’environ 30x20mm, avec quelques points de connections dessus. Lors du copier/coller, le logiciel génère des erreurs en essayant de relier les points entre les différents support. Y a t’il moyen d’empêcher ceci ? De la même manière, y a t’il moyen d’indiquer une demande de pré-découpe ?

    Merci de vos retours.

    Répondre
  26. Victor

    précisions : lorsque je parle de copier/coller, c’est pour réussir à remplir un pcb 100x100mm avec le maximum de petits circuits identiques, mais liés entre eux.

    Répondre
  27. Jean-Pierre

    Bonjour Victor,
    Quand on fait un copier-coller simple, les étiquette d’équipotentielles (« net port ») sont copiées avec le même nom, le router les considère donc comme une seule et même équipotentielle. D’où le problème.
    Mais il y a une fonction dédiée à ce que vous voulez faire: panelize (tools/panelize). Elle vous aligne tous les circuits sur une seule plaque, prêts à être séparés en cassant les connexions. Essayez.
    (Pardon pour le vocabulaire qui ne correspond peut-être pas à ce logiciel).
    Jean-Pierre

    Répondre
  28. Victor

    Re bonsoir Jean-Pierre.
    J’ai trouvé comment établir le ‘panelize’, mais est il normal que les autres sections ne se retrouve pas avec le schéma dedans ? Il n’est visible que sur la première cellule.

    Merci de votre retour.

    Répondre
  29. victor

    Du coup si j’essaye de copier mon circuit sur les autres zones, j’obtiens toujours le problème dont vous parliez précédemment avec les piste de reliées entre elles et l’impossibilité d’aller plus loin.

    Répondre
    1. Jean-Pierre

      Il y a un commentaire qui apparait et qui dit: « only panelize the board outline all PCB factories support this panelized file ».
      J’en déduis qu’il n’y a pas lieu de copier le circuit lui même, et que c’est fait automatiquement.
      Pour en être sûr, il faut générer le fichier Gerber et l’examiner avec un logiciel adhoc. Je n’ai pas encore eu le temps de le faire mais je vais essayer.

      Répondre
      1. Victor

        J’ai essayé avec JLCPCB de charger le fichier Gerber, et il ne montre qu’un seul circuit. Celui en ligne 1 et colonne 1. Faut il examiner le Gerber avec un autre logiciel ?

        Répondre
        1. Jean-Pierre

          J’ai essayé avec d’autres logiciels, même résultat, mais d’après ce qu’on m’a expliqué, c’est normal.
          Ce tuto: https://docs.easyeda.com/en/PCB/Panelize/index.html
          confirme bien la chose.
          Et en bas de la page on explique comment faire un copier-coller sans avoir les problèmes que vous avez eus (il faut faire CTRL+SHIFT+C puis CTRL+SHIFT+V).
          Ça a l’air de fonctionner, mais je ne suis pas allé plus loin pour l’instant.

          Répondre
          1. Victor

            Je viens de faire quelques test. J’imagine que la version où seule la première cellule est alimentée et ou le reste est invisible, correspond à la fonction panel by JLCPCB.

            Répondre
  30. Ping : JLCPCB : Mieux fabriquer les Circuits imprimés PCB - Framboise 314, le Raspberry Pi à la sauce française....

  31. Ping : Le microcontrôleur Raspberry Pi RP2040 dispo à 1 dollar

  32. Raphaël

    Bonjour,

    Je suis novice et j’aimerais avant de commander avoir une confirmation.

    Dans le but de remplacer une pièce défectueuse dans ma console Lynx Atari, j’ai créé une carte avec easyeda.

    Lorsque le programme vérifie les connections, il m’indique l erreur « the clearance between two objets is less than the design rule checking… » Est il obligatoire de respecter ?

    Si oui comment corriger ?

    Merci

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour
      je n’ai pas rencontré ce problème, mais oui je pense que c’est bien de fournir un plan sans erreur
      avez vous essayé de contacter l assistance EasyEDA ? j’avais eu des contacts et ils me semblaient assez réactifs
      cdt
      françois

      Répondre
  33. Jean-Pierre Maniquaire

    Bonjour,

    J’ai rencontré ce problème chaque fois que j’ai dessiné un circuit dense.
    Pour commencer il faut voir si ce qui est spécifié dans le DRC est raisonnable.
    Il se peut aussi que la conversion métrique-pouces crée un faux problème.
    Sinon, EasyEDA indique les points où l’isolation est insuffisante. Je les traite un par un en corrigeant manuellement le tracé des pistes puis en les verrouillant. (Dans ce cas, attention à ne pas faire de nouveau routage automatique).

    L’assistance EasyEDA est très efficace, mais je doute qu’ils puissent traiter les circuits des clients un par un.

    Bon courage,

    JPM06



    Répondre
  34. Ping : Pcb Creation | www.pcb-creation.com - ConnexionGuider

  35. Garibal

    Bonjour, les composant sont ils livrés avec les pcb sur une commande simple sur jlcpcb ?


    Sinon pouvez vous m’expliquer comment les ajouter à la commande…





    Merci d’avance

    Cordialement

    Adrien



    Répondre
      1. Jean-Pierre

        Ma compréhension de la chose (parce que je ne l’ai pas fait moi-même) c’est qu’il faut préparer une BOM (liste de composants) avec des composants de chez LCSC (onglet Fabrication, puis BOM…) puis demander un PCB assemblé (onglet Fabrication, puis sur one-click order PCB/SMT) et suivre la procédure.

        Bon courage!

        JPM06



        Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Marc
      oui c’est de la pub comme je fais des articles sur PCBGOGO ou PCBWAY
      De nombreux makers cherchent des solutions pour faire fabriquer des PCB et c’est une façon de faire connaitre les acteurs du marché.
      Je propose la même prestation gratuite pour des français ou européens qui me feraient la demande (en fournissant de quoi rédiger un article comme (JLCPCB, PCBWAY ou PCBGOGO). C’est d’ailleurs clairement indiqué dans la conclusion de l’article :
      Vous me direz : pourquoi présenter un fabricant chinois, alors qu’il y a aussi des fabricants en France et en Europe ? Bin… tout simplement parce que JLCPCB m’a contacté pour me proposer de la matière pour cet article… et pas les autres 😉 Donc si vous êtes un fabricant français de PCB et que vous voulez qu’on parle de vous, n’hésitez pas à nous envoyer un mail ou à utiliser les commentaires ci-dessous 🙂
      En fait je n’ai eu qu’une demande…
      Si vous connaissez un fabricant de PCB français…
      cdt
      francois

      Répondre
  36. laurent

    bxtronics.free.fr  (simple face )
    util-pocket.com ( double face pas de via )

    ne réponde plus dommage

    il ferais un super travaille pour un prix raisonnables pour du proto est près séries ou séries  j’avais une préférence pour util-pocket.com pour le  double face





    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour pour la fabrication vous avez des prestations en ligne comme celle de JLCPCB
      Si c’est pour la conception essayez de vous rapprocher d’un FabLab près de chez vous ? sinon des gens comme Mace Robotics pourront vous aider mais comme c’est une entreprise ce sera payant…

      Répondre
