Picam avec détecteur infrarouge – Câble HDMI vers le Raspberry Pi

Je vous ai déjà présenté des réalisations de Christian, en particulier son boîtier qui peut lancer un programme sur le Raspberry Pi à la demande à partir d’interrupteurs. Il y a ajouté une caméra reliée par un câble HDMI et équipée d’un détecteur infrarouge.

Caméra PiCam avec détecteur PIR et câble HDMI

OBJET :

            Boitier avec une Picam et un détecteur IR (PIR) relié au Raspi par un câble HDMI

MATERIEL

  •             un boitier à votre convenance
  •             une Picam
  •             un détecteur PIR HC-SR501
  •             deux adaptateurs HDMI de chez TINDIE

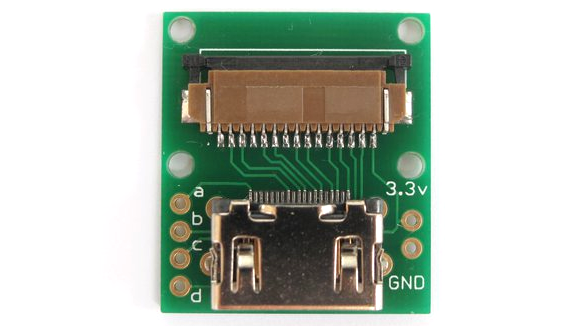

Module extension HDMI pour caméra PiCam - Tindie

                        https://www.tindie.com/products/freto/pi-camera-hdmi-cable-extension/



Cette extension permet de raccorder la caméra sur le boîtier Version 2

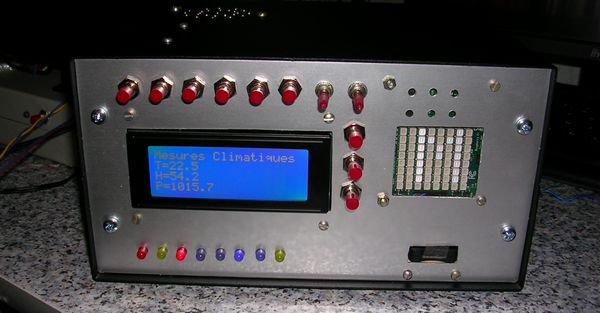

Boîtier V2 de Christian CDBI



CABLAGE

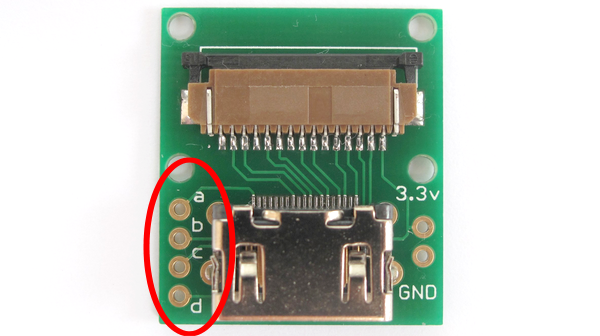

Sur le côté gauche de l’adaptateur HDMI de Tindie, il y a 4 plots à souder,  correspondant à des fils libres dans le câble. Ce sont ces fils qui vont être utilisés

Module extension HDMI pour caméra PiCam - Tindie

Les pastille à souder sont marquées a,b,c,d. On n’utiliseras pas b et c pour le capteur :

  •             Relier  le +5v au plot « a »
  •             Relier la sortie data au plot « d »
  •             Relier la masse à droite du connecteur



Bien sûr, il faut faire la même chose côté Raspi équipé également d’un adaptateur HDMI de chez Tindie

  •             le plot « a » au +5v
  •             le plot « d » à un port du GPIO

CHAMP DE DETECTION

Le détecteur PIR a un champ de détection de ± 80°, bien plus grand que celui de la caméra : il va donc déclencher et la Picam ne verra rien

ASTUCE :

Peindre le capteur avec du vernis à ongle pour ne laisser qu’une fenêtre de 1Cm au milieu

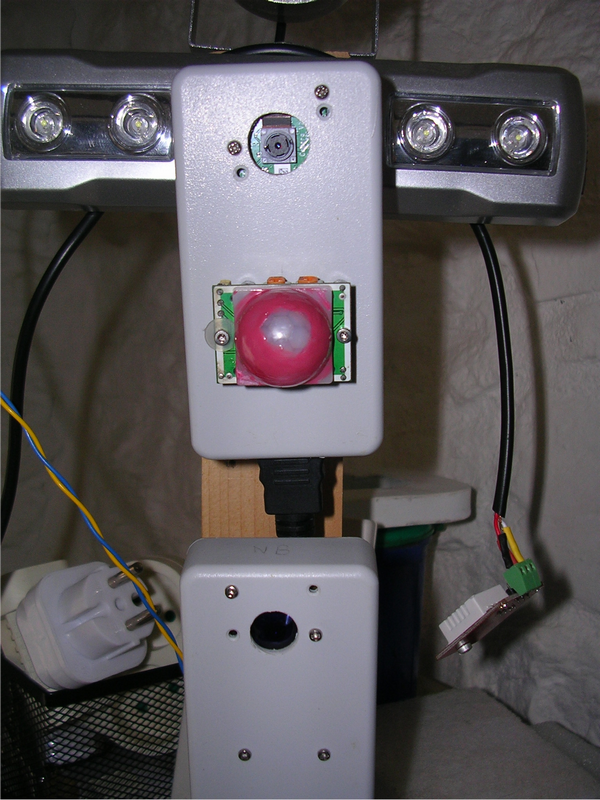

En haut caméra PiCam avec détecteur infrarouge PIR. En bas caméra PiCam NoIR

Il reste à faire la même chose sur la Picam noir infra-rouge (en bas sur la photo)

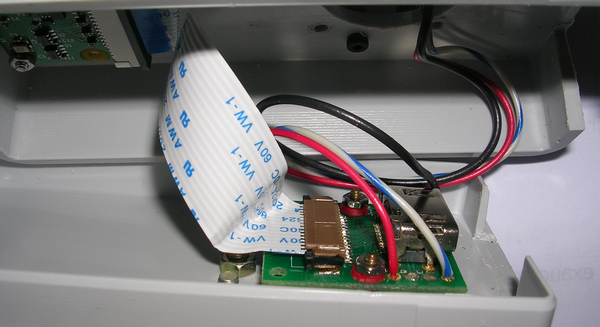

Connexion de l'adaptateur HDMI - PiCam

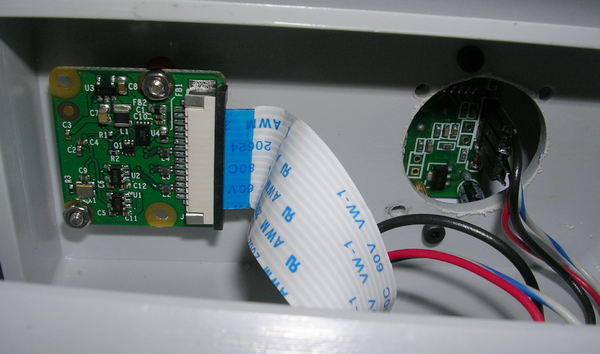

Caméra du Raspberry Pi PiCam

Menu de sélection des fonctions

Menu de sélection des programmes

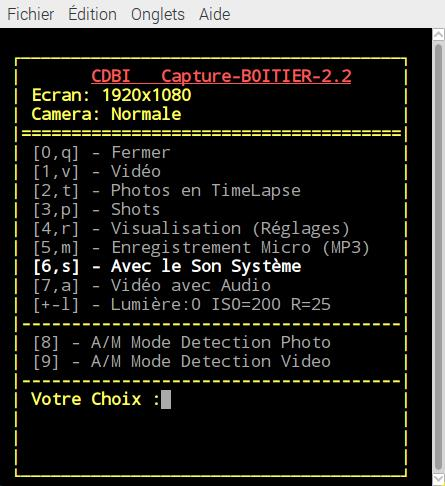

Enfin pour finir, voici l’écran du logiciel de capture écrit par Christian, avec les modes 8 et 9 utilisant le capteur PIR

Conclusion

Merci à Christian de nous avoir donné ces informations. Elles permettront à ceux qui souhaitent “déporter” une caméra PiCam déclenchée par infrarouge, de le faire. C’est l’époque où les oiseaux construisent leurs nids et cela va sans doute intéresser nombre de lecteurs. Après on peut aussi guetter les nocturnes avec une caméra PiNoIR.

N’hésitez pas à mettre vos commentaires ci-dessous et envoyez vos plus belles images à contact@framboise314.fr. S’il y en a suffisamment je ferai un article “spécial” : Vos plus belles images 🙂
