Découpe/gravure Laser : Ortur Aufero Laser 2

Les découpe Laser se succèdent et s’améliorent. Ortur m’a envoyé cette Aufero LASER 2 pour la tester. Dans un premier temps c’est le design de ce modèle qui m’a surpris, ainsi que la qualité de sa conception, et puis au fil des tests les caractéristiques de gravure et de découpe ont prouvé la validité des choix faits pour cette machine. Le modèle reçu comportait un Laser LU2-4 SF, un laser 24 volts à courte focale plutôt prévu pour la gravure mais qui se comporte très bien en découpe de contreplaqué.

Découpe/gravure Laser : Ortur Aufero Laser 2

ORTUR m’a proposé de tester gratuitement cette machine AUFERO LASER 2 de découpe et gravure Laser. Je les en remercie et c’est donc un

============= Article sponsorisé =============

Je n’ai pas de lien direct avec ORTUR. Ils m’ont simplement offert la machine et j’ai choisi de rédiger cet article, tout en conservant ma liberté rédactionnelle.

Ce graveur/découpeur AUFERO LASER 2 est disponible sur le site ORTUR en cliquant sur ce lien. Vendu au prix de 378,46€ il vous reviendra à ~325,65€ (52,81€ de réduction pendant la période de lancement). Expédition gratuite et taxes incluses ! Pas de TVA à payer en plus.

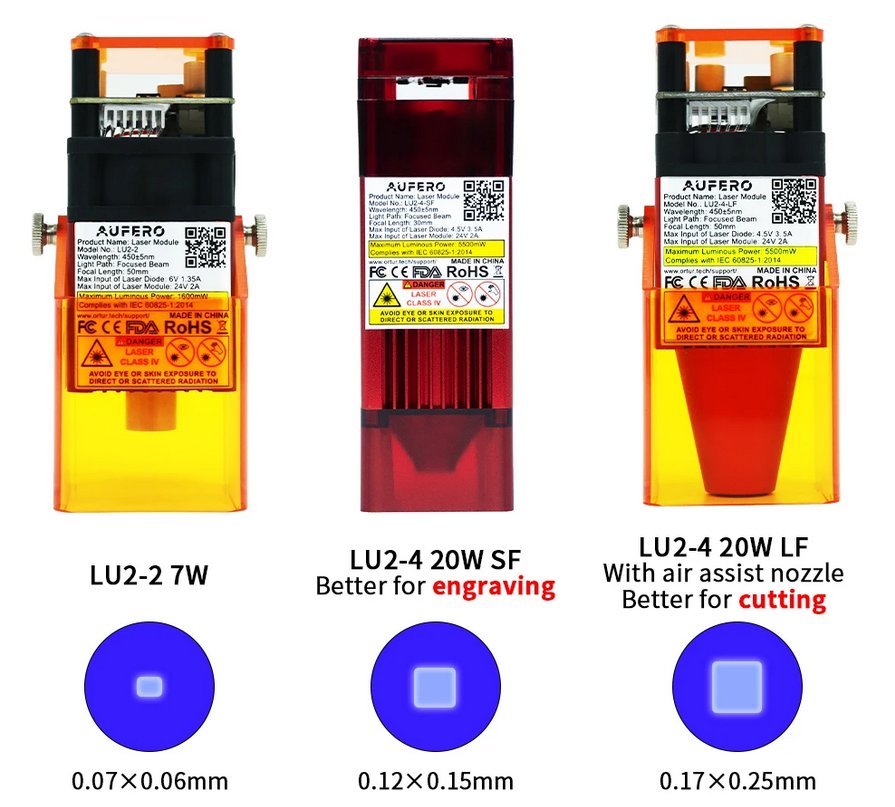

J’ai reçu le modèle équipé du LASER LU2-4 SF à focale courte plutôt adapté à la gravure mais qui découpe très bien également avec ses 20W (5,5w optique). Il existe 3 modèles :

Aufero LASER 2 modèle LU2-2 : https://s.zbanx.com/r/ATxsgPC883DI

Plutôt adapté à la gravure avec son faisceau LASER très compact (0,07×0,06 mm). Le LASER LU2-2 a une puissance de 7w (1,6 w optique) et est particulièrement adapté à la gravure fine.

Aufero LASER 2 modèle LU2-4 SF : https://s.zbanx.com/r/bJIgKCmOD7Q9

Plutôt adapté à la gravure mais découpe parfaitement. Le LASER LU2-4 SF à courte focale a une puissance de 20w (5,5 w optique).

Aufero LASER 2 modèle LU2-4 LF :  https://s.zbanx.com/r/WB3TwozhaIJj

Plutôt adapté à la découpe et livré avec un Air Assist il grave aussi parfaitement. Le LASER LU2-4 LF à focale longue a une puissance de 20w (5,5 w optique).

Le Laser

LASER (acronyme issu de l’anglais light amplification by stimulated emission of radiation qui signifie « amplification de la lumière par émission stimulée de radiation ») est un système photonique. Il s’agit d’un appareil qui produit un rayonnement lumineux spatialement et temporellement cohérent reposant sur le processus d’émission stimulée. La lumière du laser est aussi appelée lumière cohérente. (Wikipedia)

Sécurité d’utilisation des LASER

Cet appareil utilise un Laser de Classe 4 : C’est un Laser de forte puissance. Sa vision directe ou celle des réflexions diffuses comportent des risques oculaires majeurs (cécité irréversible). L’exposition cutanée est également dangereuse. Le port de lunettes de protection professionnelles adaptées est obligatoire.

A lire absolument
Vous ne devez pas utiliser cet appareil autrement qu’à titre personnel. Il faudra veiller à ne pas regarder le faisceau directement, ni ses éventuelles réflexions ou diffractions, sous peine de destruction irréversible de la rétine. Pas question, par exemple, de mettre librement ce graveur à disposition dans un FabLab, un collège ou un lycée. Utilisation interdite pour les enfants.
L’utilisation de cet appareil présente un risque d’incendie du fait de la haute température engendrée par le laser sur la surface de contact. Restez à proximité immédiate pendant les opérations de gravure. Conservez un extincteur à proximité.
La gravure élève fortement la température du matériau. Des particules fines et des vapeurs/fumées éventuellement toxiques se dégagent. Prévoyez de travailler dans un lieu aéré et évitez de respirer les émanations toxiques !

En aucun cas framboise314 ne pourra être tenu pour responsable en cas d’accident provoqué par le Laser. Vous l’utilisez sous votre responsabilité et en pleine conscience des risques encourus.

Pour information, en milieu professionnel :

Système d’arrêt d’urgence et d’avertissement d’un laser en fonction

  • Un panneau lumineux « DANGER LASER » doit s’allumer pour indiquer qu’est en marche un laser émettant un rayonnement invisible, dont la longueur d’onde est inférieure à 400 nm et supérieure à 700 nm).
  • Les panneaux lumineux doivent s’éteindre lorsque le laser n’est plus en fonction
  • Le bouton d’arrêt d’urgence doit faire en sorte de couper tous les faisceaux lasers (classe 3B et 4) présents dans la pièce
  • Lorsqu’on enclenche de nouveau le bouton d’arrêt d’urgence pour le remettre dans sa position initiale, l’émission laser ne doit pas repartir
  • Le bouton d’arrêt d’urgence et le panneau lumineux doivent se trouver à l’extérieur de la salle, et près de la porte d’entrée
  • Le capot de la machine doit comporter un dispositif qui coupe l’alimentation en cas d’ouverture.

Lunettes de protection obligatoires

  • Le port de lunettes de protection laser est obligatoire lorsqu’on travaille dans un laboratoire dans lequel sont en fonction des lasers de classe 3R (émettant un rayonnement invisible), 3B ou 4

Pour plus d’informations lisez ce document de l’Université de Laval sur les risques Laser.

Protection des yeux en milieu professionnel EPI

Cliquer pour agrandir

Guide de sélection de la protection oculaire - RS Composants

Cliquez pour télécharger

Ces documents sur les EPI (Équipements de Protection Individuelle) de RS composants pourront aussi vous guider.

Consultez également la législation au sujet des LASERs : Décret n°2007-665 du 2 mai 2007
https://www.legifrance.gouv.fr/loda/id/JORFTEXT000000646998/

Je vous conseille également de lire cet article du blog sur la sécurité et les précautions à observer pour une utilisation « maker » des graveurs/découpeurs Laser.

Déballage et montage de l’Aufero LASER 2

Comme d’habitude pour ce genre de matériel, la vidéo que j’ai réalisée vous en montrera beaucoup plus et vous verrez la machine en cours de montage et en essais.

C’est une habitude maintenant, les imprimantes 3D ou les graveurs laser arrivent dans des cartons très costauds et un habillage de mousse à l’intérieur protège efficacement le matériel. vous verrez dans la vidéo comment les différentes parties sont protégées.

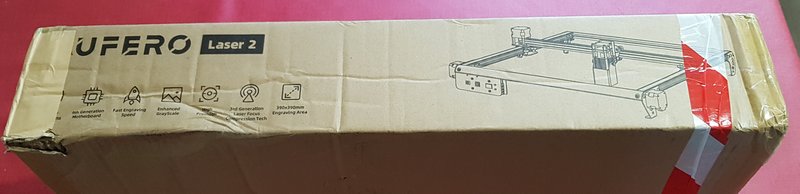

Le côté de la boîte pr »sente le modèle est ses principales caractéristiques

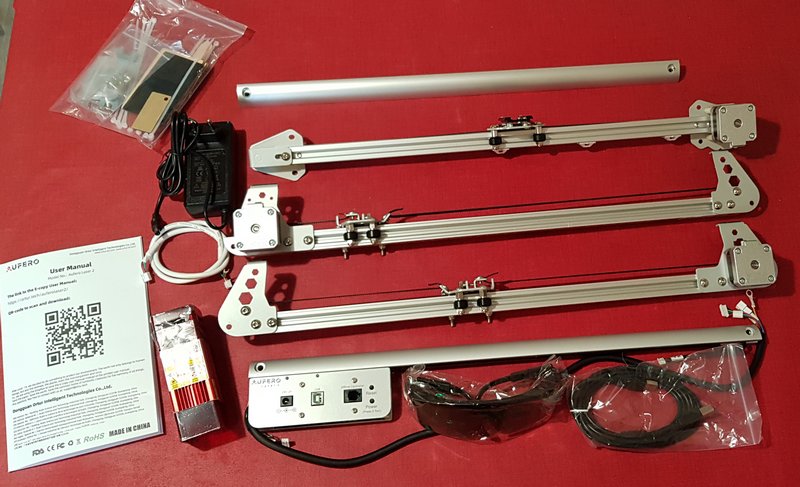

Une fois le matériel sorti de l’emballage on voit que le kit est relativement simple et que tous les modules sont déjà prémontés. Ici pas de courroie à monter juste quelques vis à mettre en place

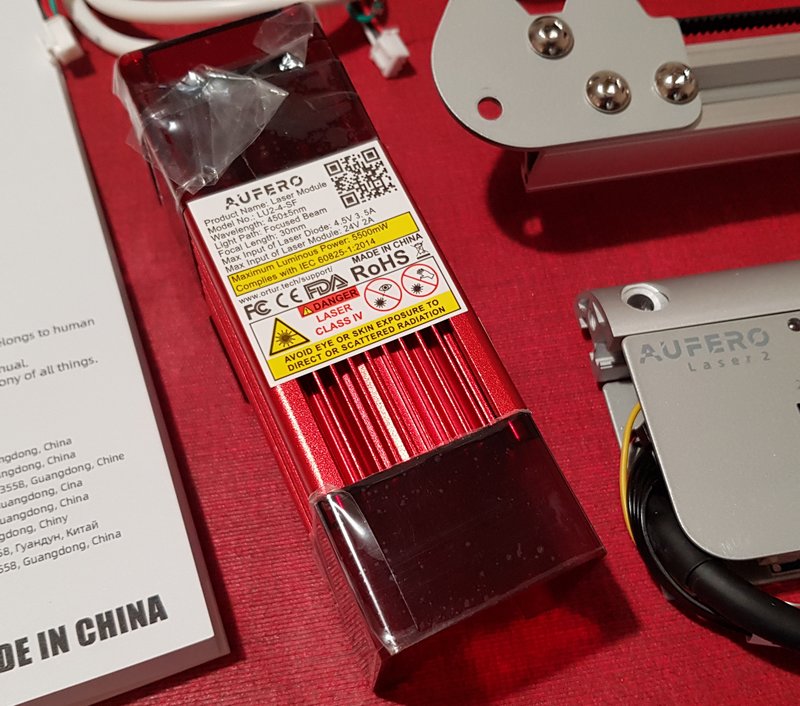

Le Laser reçu avec la machine est un 20 watts (5,5 watts optique) SF (short Focal). Il existe 2 autre modèles en fonction de vos moyens et de votre activité principale (gravure ou découpe).

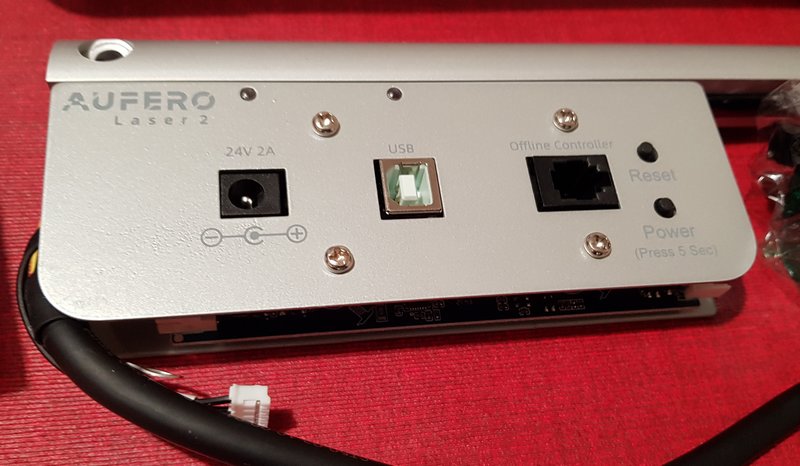

La carte mère est bien à l’abri dans un carter en aluminium. de gauche à droite on trouve : la prise d’alimentation 24 volts, le connecteur USB, la prise pour connecter un contrôleur avec écran qui permet de piloter la machine localement sans PC, avec un écran et un lecteur de carte SD, vendu 70€ par Ortur) et enfin les boutons M/A

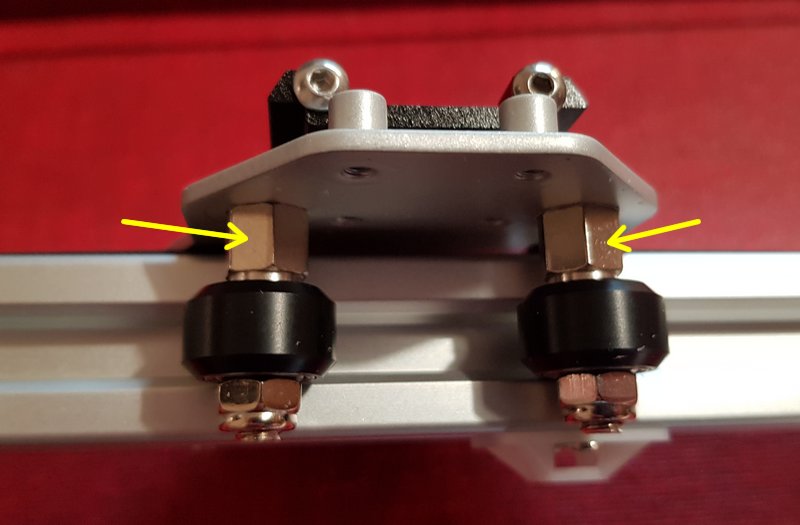

Les chariots des axes X et Y1 Y2 sont prémontés. En cas de besoin (léger jeu du chariot par rapport au rail, réglez délicatement les excentriques pour supprimer le jeu. Voyez ici pour en savoir plus sur les excentriques.

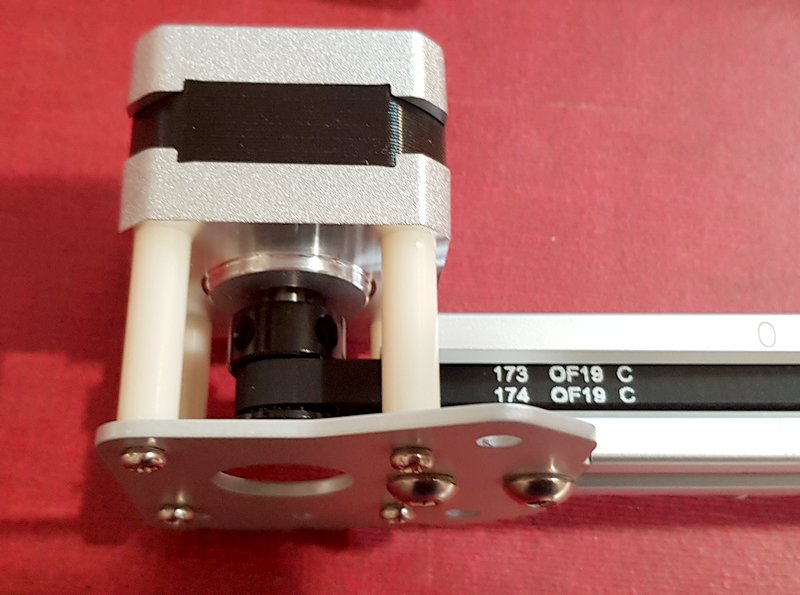

Les moteurs sont munis de poulies entrainant une courroie crantée. Il n’y a pas de risque de glissement de la courroie.

Le système de montage des courroies est bien pensé et permettra sans problème le remplacement de celles-ci.

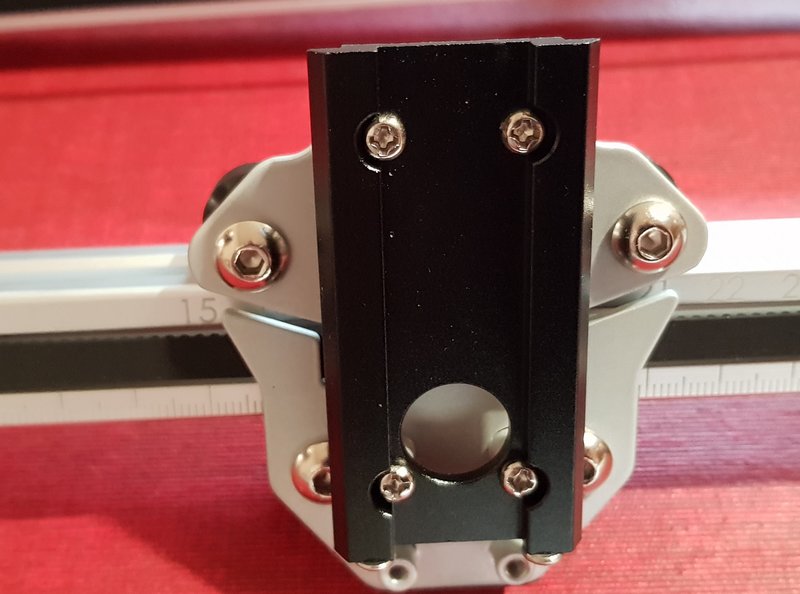

Le chariot support du Laser comporte une queue d’aronde et un serrage qui assure un blocage parfait du Laser. On peut aussi monter sur cette queue d’aronde un support muni d’une vis qui facilite beaucoup le réglage en hauteur (axe Z)

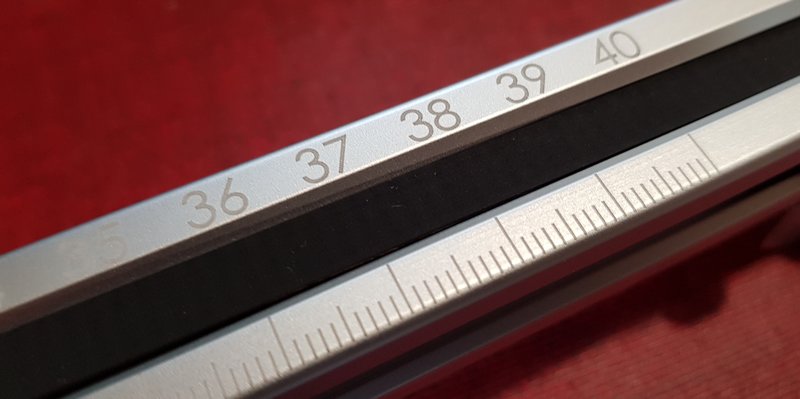

Les rails comportent des graduations bien pratiques pour se repérer lors de la gravure ou de la découpe

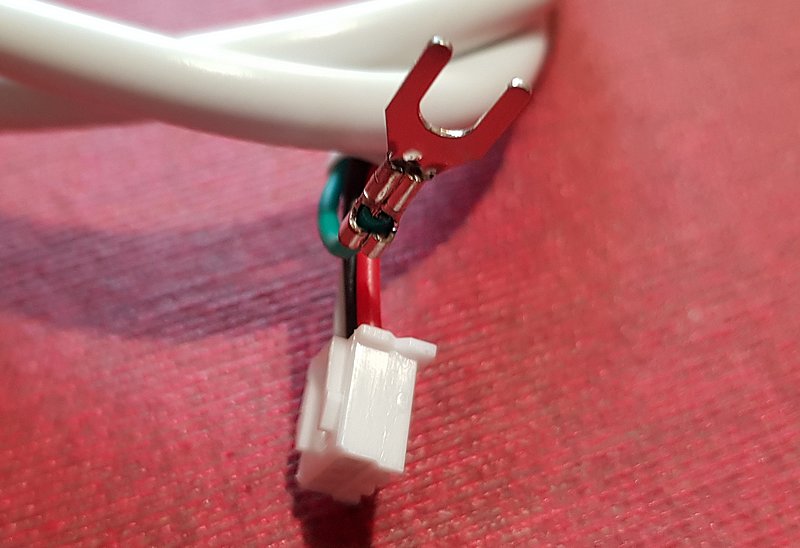

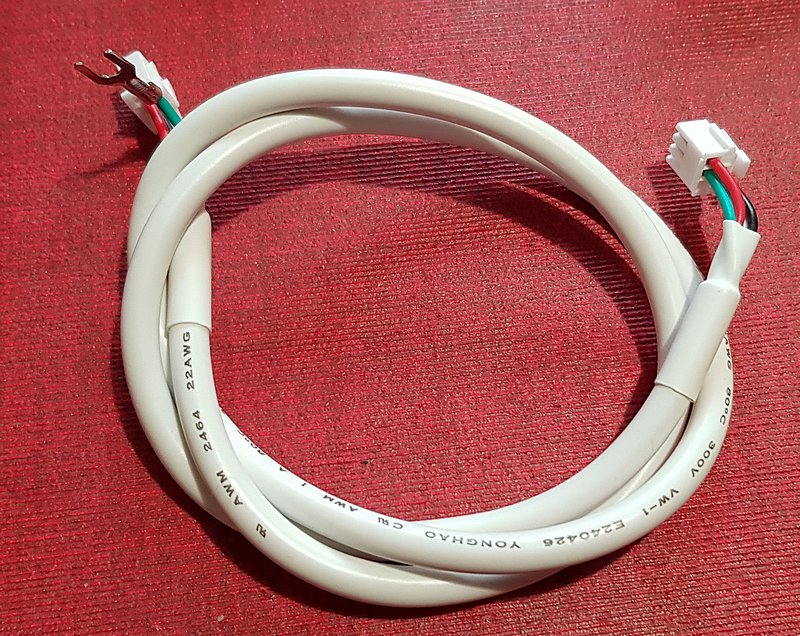

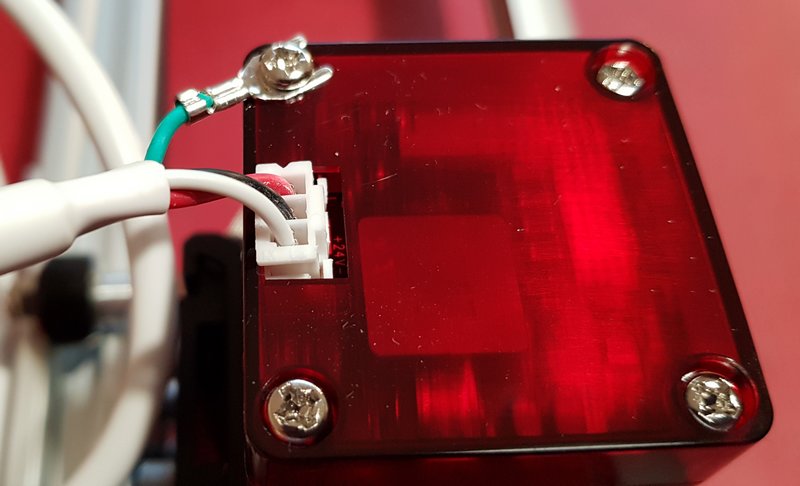

Le câble d’alimentation du Laser : remarquez la présence d’une cosse de masse destinée à éliminer l’électricité statique entre les différentes parties de la machine (les chariots sont isolés par les roues en plastique).

Les diodes Laser et les cartes mères n’aiment pas l’électricité statique…

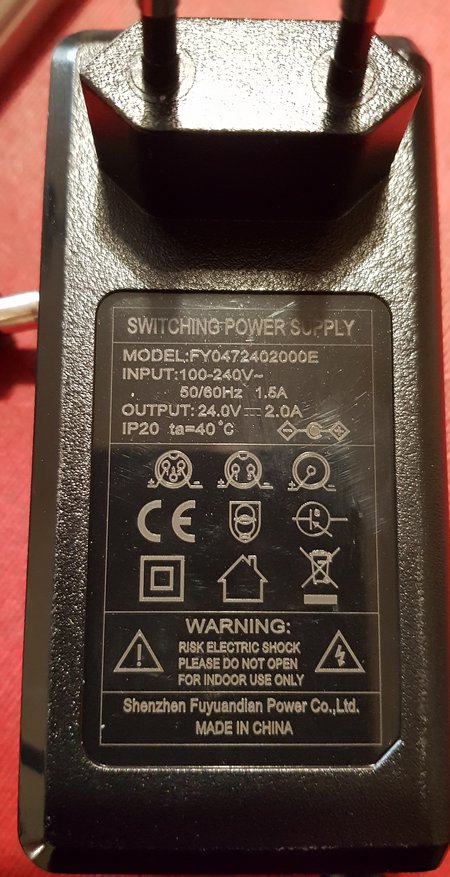

L’alimentation est un modèle EU directement enfichable dans une prise secteur. C’est un modèle à découpage 24 volts / 2 ampères

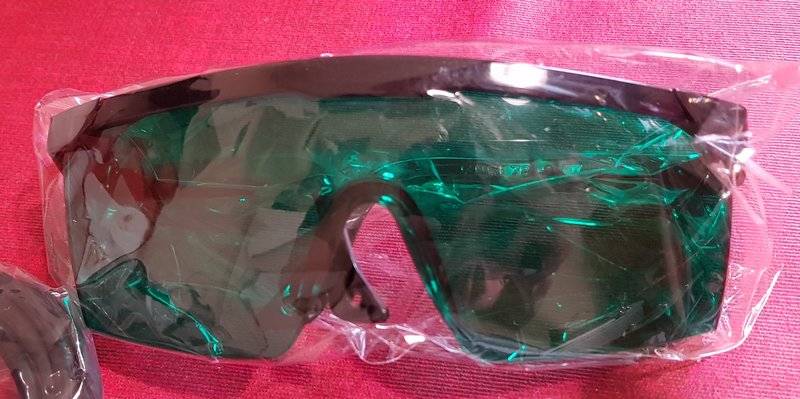

Les lunettes fournies sont sans doute efficaces, pour ma part j’ai opté pour un modèle plus onéreux mais qui comporte le marquage de protection (niveau de protection et longueurs d’onde filtrées). Je l’ai trouvé sur Amazon. Les yeux sont trop précieux pour prendre des risques…

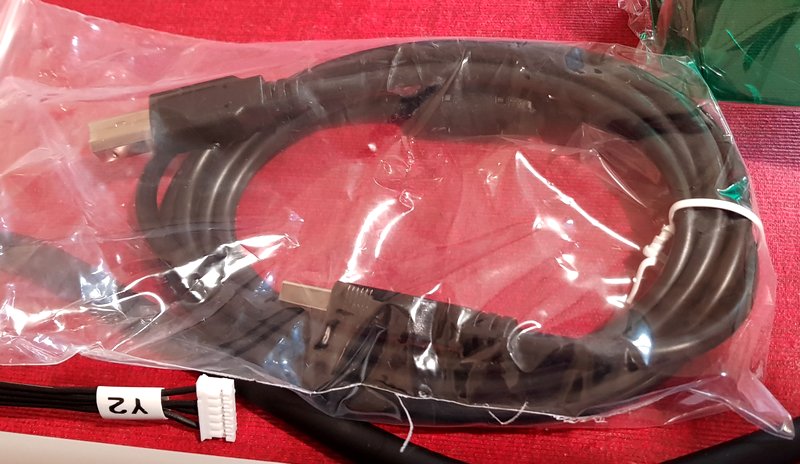

Un câble USB est fourni pour relier la carte mère à un PC. Vous pouvez isoler la broche 5v de la prise USB A avec un adhésif sinon la carte est alimentée par le port USB du PC…

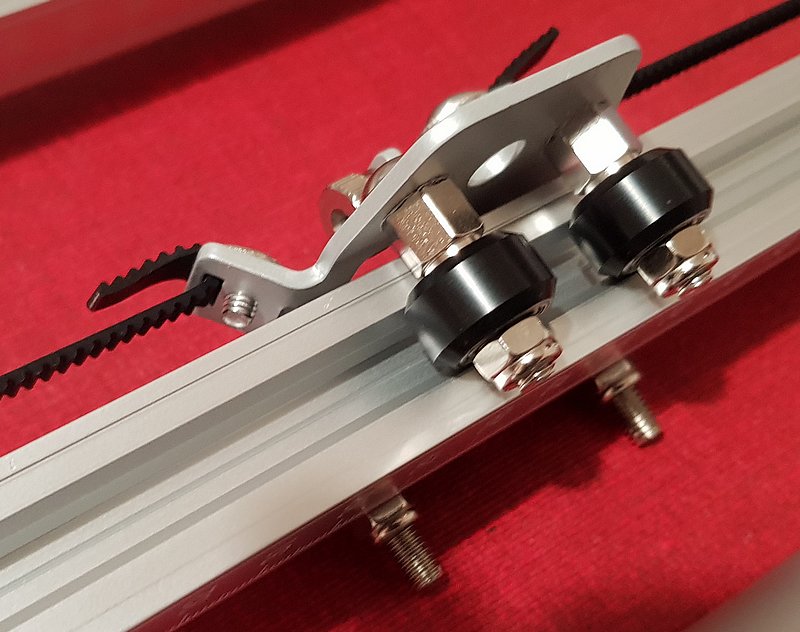

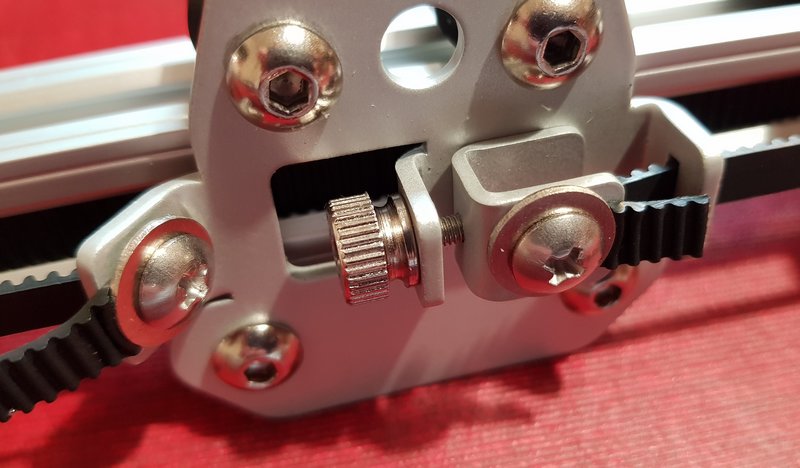

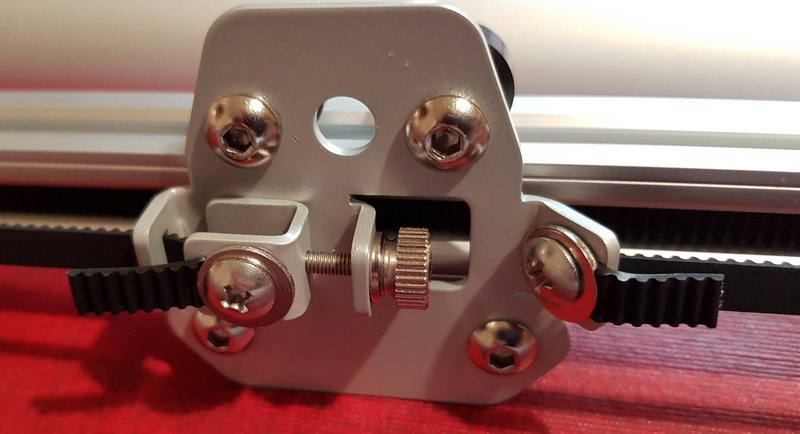

Les courroies sont montées sur un tensionneur de qualité avec un molette. Le réglage en est facilité.

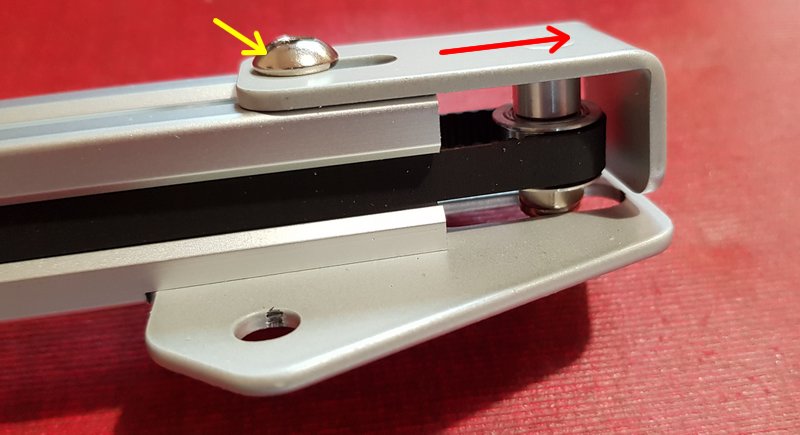

Ici c’est le support de la poulie en bout de courroie qui coulisse (flèche rouge) en desserrant la vis (flèche jaune)

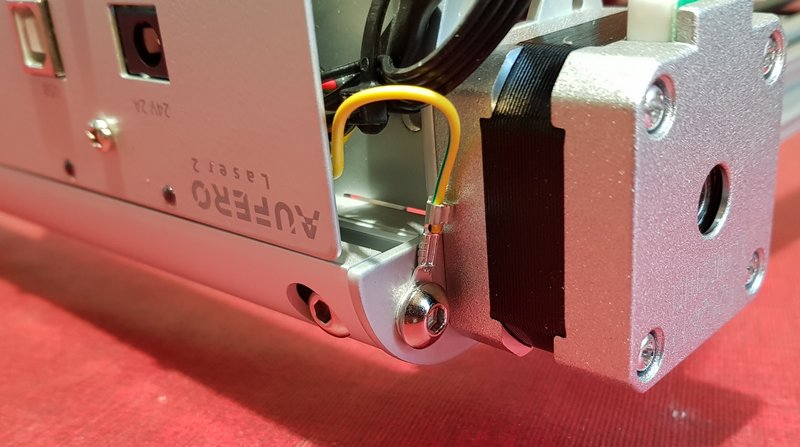

Lors du montage la prise de masse de la carte mère sera serrée sous une des vis.

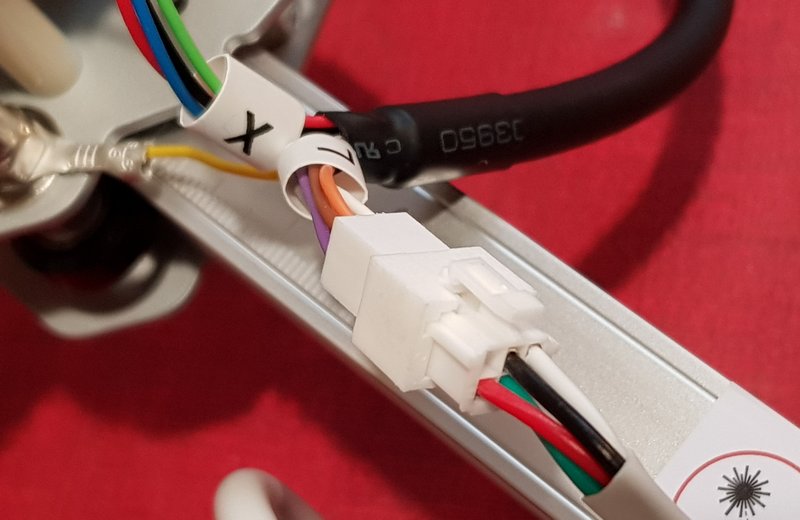

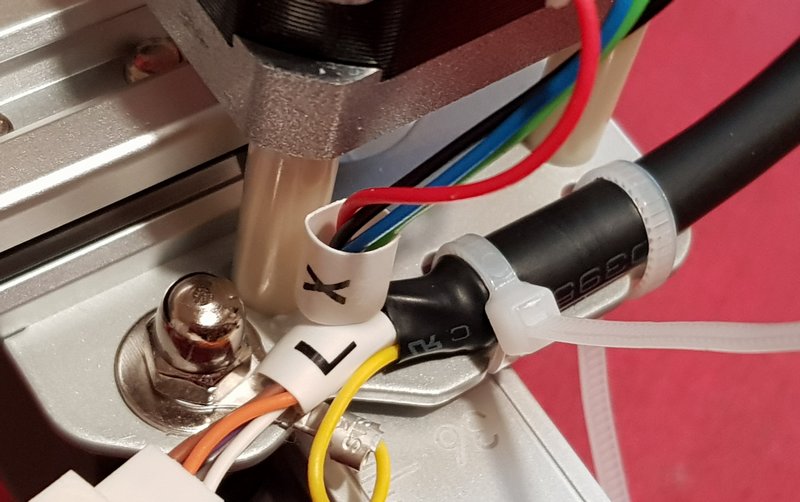

Connexion du câble Laser(L). Le câble X va vers le moteur du chariot Laser. Notez également la cosse de masse à gauche. Toutes les parties mécaniques sont reliées électriquement.

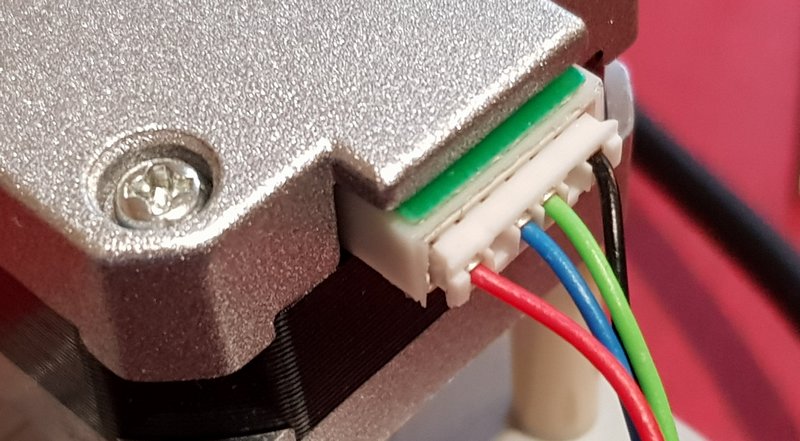

Connexion d’un moteur. Les prises sont munies d’un détrompeur, vous ne pouvez pas les connecter à l’envers.

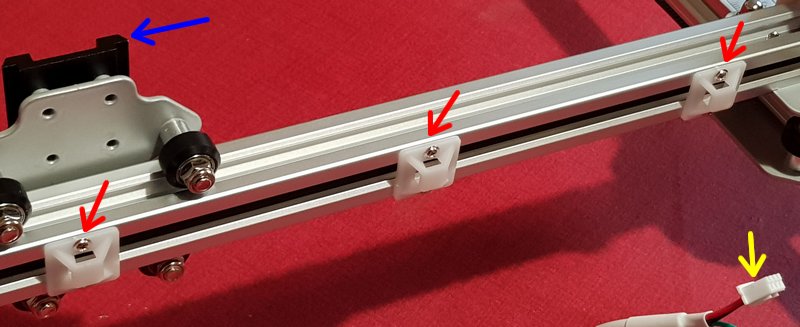

Le chariot Laser (flèche bleue) et les fixations du câble qui alimente le Laser. Ces fixations permettent de maintenir le câble avec des colliers nylon. Cela évite d’avoir un câble qui se « promène » lors de l’utilisation

Le câble qui arrive sur l’axe des X (câble noir) est fixé sur la plaque support su moteur avec 2 colliers. attention lors de la pose des colliers, celui de gauche est juste au dessus du rail, il faut mettre la tête du collier au dessus du câble sinon ça bloque…

Alimentation du Laser avec le connecteur à 3 fils (alimentation et fil de commande). Notez la cosse de masse serrée sous une vis qui met la tête laser à l’abri des charges statiques.

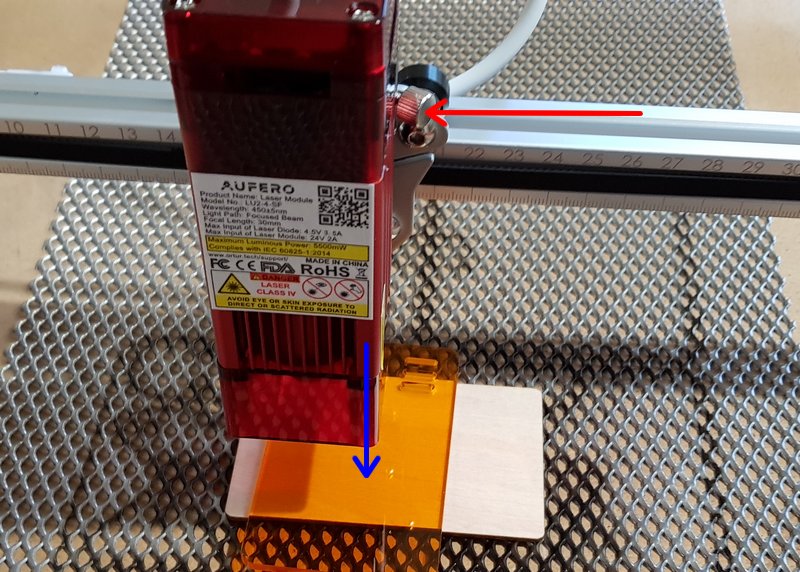

Avec cette tête LU2-4 SF, le réglage se fait avec une cale en plexiglas orange qu’il suffit de poser sur l’objet à graver/découper. Desserrer la vis de blocage (flèche rouge), amener le cache de protection en contact avec la cale de réglage (flèche bleue), resserrer la vis de blocage. Enlevez la cale… c’est prêt, la hauteur est réglée.

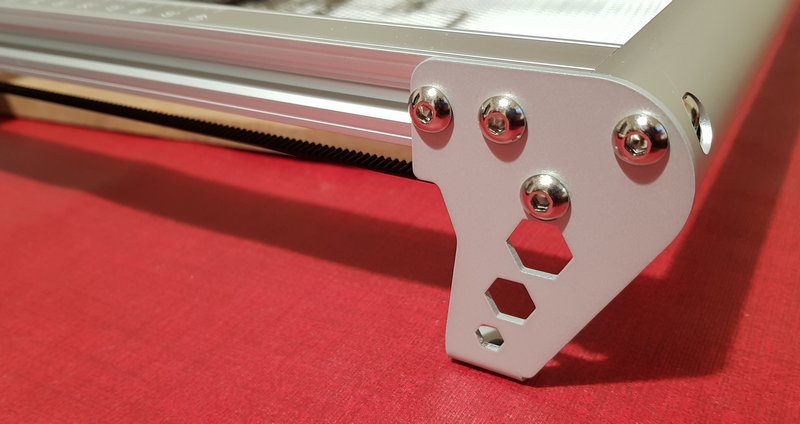

Ce qui est appréciable sur ce modèle, c’est la couleur aluminium des rails, le look des pieds a été travaillé. on note aussi des rails arrondis qui donnent une belle allure au graveur.

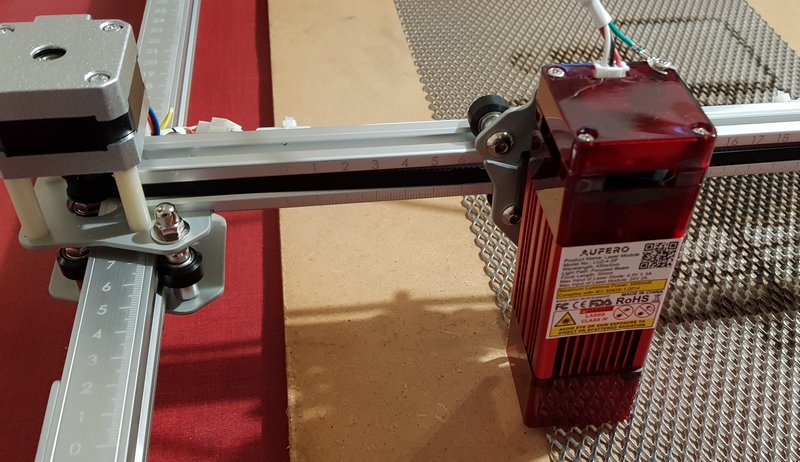

Vue du chariot Laser avec son moteur de l’axe X

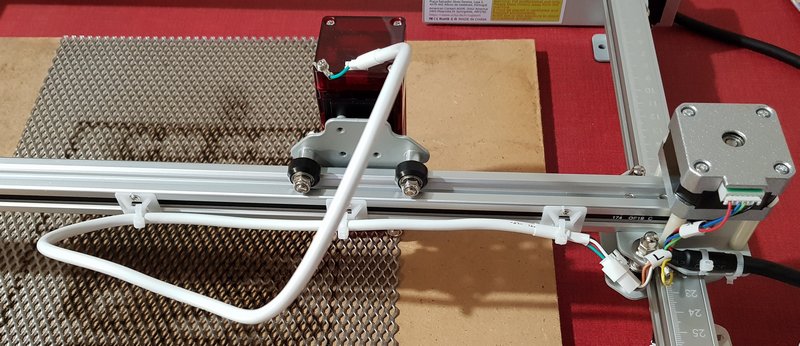

Câble d’alimentation du Laser maintenu tout le long de l’axe X

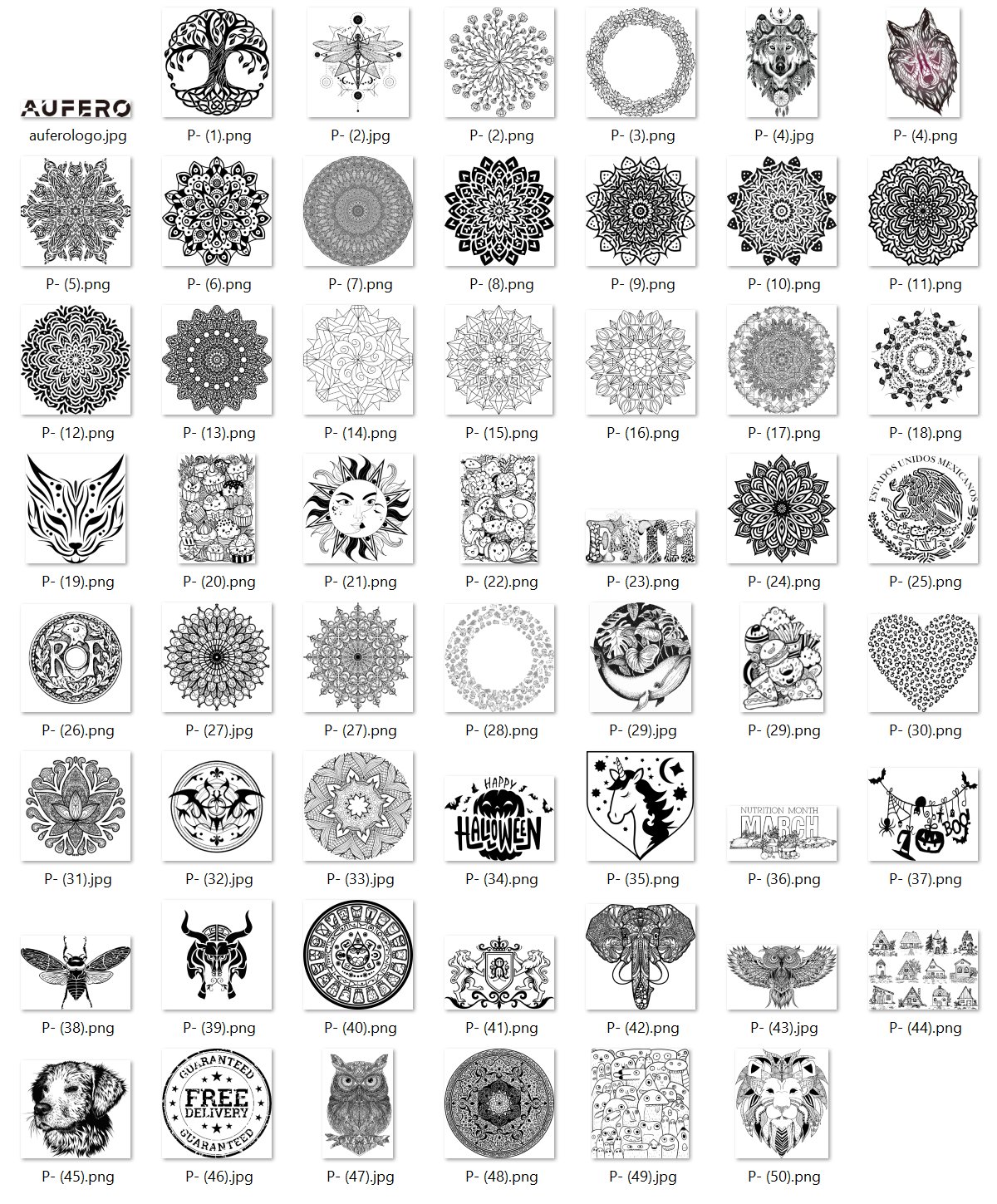

J’ai testé la gravure avec des sujets plus ou moins compliqués. Dans la vidéo vous verrez le test sur une plaque de contreplaqué. Mais le graveur fonctionne avec de nombreuse matières comme le tissus, le bois, le cuir. avec certaines précautions on peut aussi graver du verre ou du métal. La puissance optique de 5,5 watts fournie par ce Laser permet des gravures de belle qualité.

Après c’est certain que l’utilisation nécessite un apprentissage et il faudra faire vos propres tests en fonction des matières à graver en jouant sur la vitesse de gravure, la puissance du Laser et pour les images sur la façon de convertir les niveaux de gris. Au début on « brûle » des échantillons mais au fil de l’apprentissage la technique se perfectionne et vous obtiendrez des résultats étonnants avec cette machine.

Caractéristiques

  • Surface de travail 390 x 390 mm
  • 3 Lasers au choix selon activité principale.
  • Les graveurs Aufero bénéficient de la technologie Ortur à un prix d’entrée de gamme.
  • Carte mère Ortur 32 bits de neuvième génération, dotée d’une plus grande puissance de calcul et supportant le futur module laser numérique de troisième génération d’Ortur.
  • Aufero 2 utilise le firmware le plus avancé de la série Ortur Laser 1.8, avec une gravure en niveaux de gris 3 à 4 fois plus détaillée et une vitesse de gravure deux fois supérieure à celle des produits concurrents.
  • Système d’alimentation 24V + système de contrôle de sécurité de l’alimentation, ce qui permet de garantir un fonctionnement plus stable et plus sûr de la machine.
  • La machine a été entièrement testée par le LaserGRBL officiel.
  • Conception à 4 niveaux de sécurité :
      1. Fonction de protection anti-chocs (protection de position active) : lorsque la machine à graver est déplacée ou inclinée, elle arrête automatiquement le travail du laser pour éviter que le laser ne tire sur l’objet cible et ne l’endommage.
      2. Fonction de surveillance du matériel (Laser Beam Safety Guard) : peut éviter le processus de gravure, la machine à graver ou l’ordinateur mort déclenche le laser in situ lumière continue d’allumage objet cible feu.
      3. Détection et limitation de la durée d’exposition : si le laser est allumé mais qu’il n’y a pas de mouvement pendant une longue période, il y aura une protection : en mode faible luminosité, le laser s’éteindra automatiquement au bout de 100 secondes ; en mode non faible luminosité, le laser s’éteindra automatiquement dans un délai de 10 à 60 secondes selon la puissance.
      4. Système de contrôle de sécurité de l’alimentation (système de contrôle de sécurité du courant) : la carte principale détectera le courant d’entrée et de sortie du module laser et déconnectera l’alimentation en courant du module laser et du moteur après la mise hors tension, en plus d’une entrée de puissance anormale (pas dans la gamme de 21-27V) déconnectera également l’alimentation en courant.

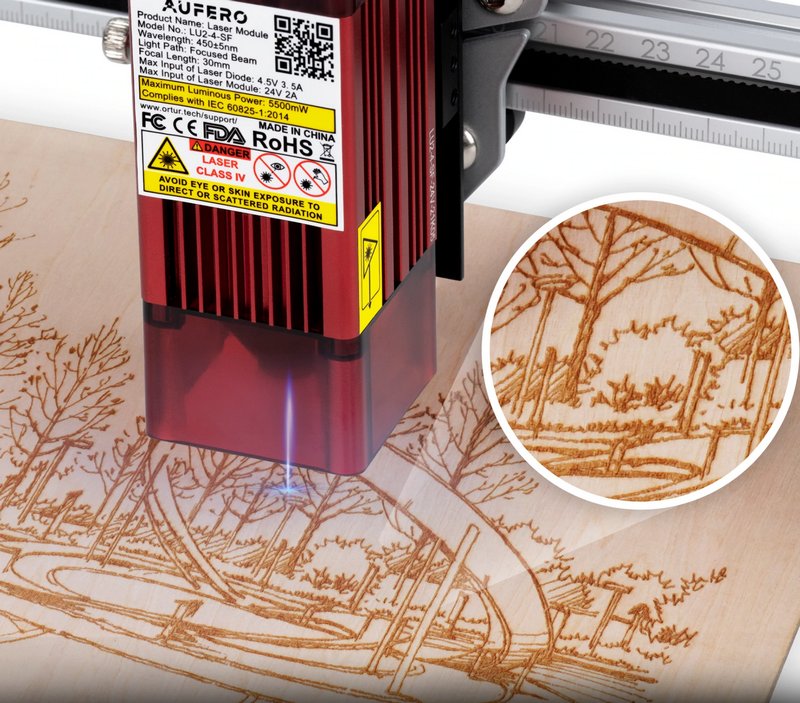

  • Les modules laser à spot comprimé de troisième génération LU2-4-SF et LU2-4-LF ont un spot plus petit et peuvent couper du contreplaqué de 6 mm et du pin de 10 mm en une seule passe.
  • Support pour l’écran de contrôle hors ligne Ortur.
  • Expédition depuis la Belgique. Produit neuf. Version EU.

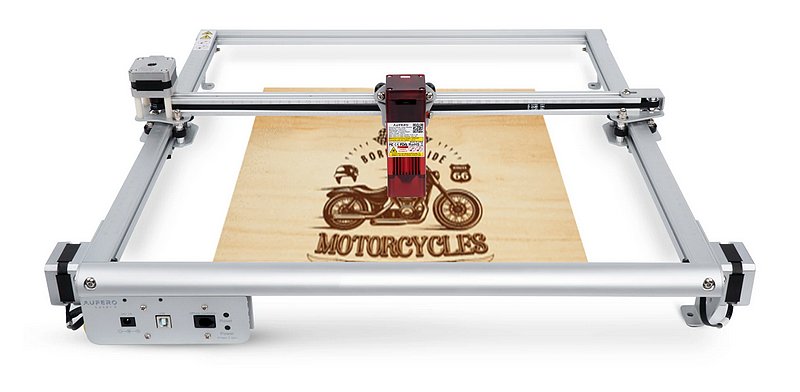

Un design innovant pour ce genre de machine…

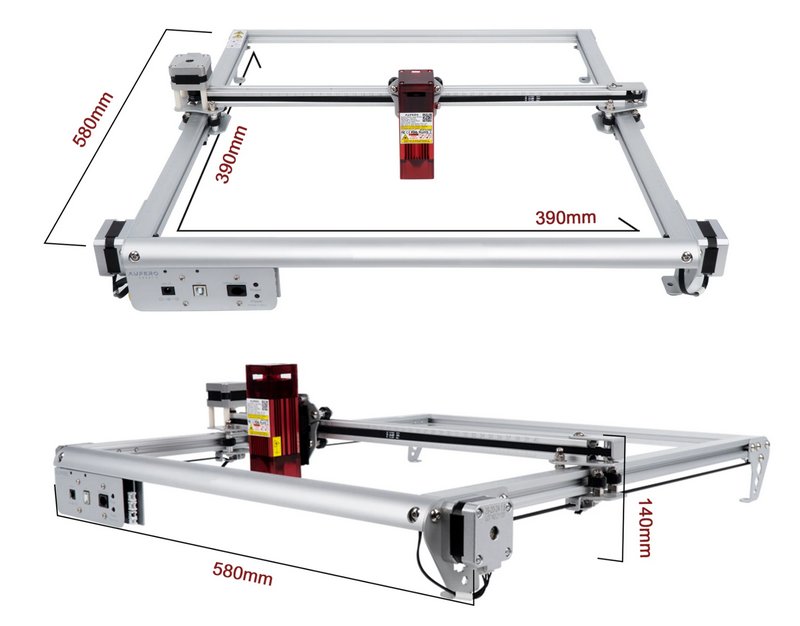

Dimensions du graveur Aufero Laser 2

Matériaux utilisables : Bois, acrylique, cuir, métal, carrelages céramique, tissus, papier, nourriture, verre, aluminium. Certains supports nécessitent parfois une préparation pour être utilisés.



Le graveur est optimisé pour produire des niveaux de gris de qualité.

Vidéo

Conclusion

Ce qui m’a frappé dans cette machine c’est d’abord son apparence (son look si vous préférez). Ça change carrément des profilés noirs habituels. Ici on a un alu de toute beauté.
Après c’est le kit en lui-même qui est intéressant car toutes les parties « sensibles » sont pré-montées. Je n’ai eu aucun réglage à reprendre sur aucun des axes.

Le prix plus élevé de cette version 2 par rapport à l’Aufero Laser 1 (testée ici) s’explique par une structure différente de plus grande surface et par la présence d’un deuxième moteur sur l’axe des Y.

J’ai fait mes premiers tests sur les plaquettes livrées avec la machine mais la je suis sur des tests avec divers supports tissus, cuir, bois et métal. Cela nécessite plus de temps pour tester tout ça et ça fera sans doute l’objet d’un futur article. Ce que je peux dire c’est que la machine répond bien et donne des résultats superbes.

J’utilise LaserGRBL mais surtout LightBurn et il n’y a eu aucun problème de compatibilité lors des essais.

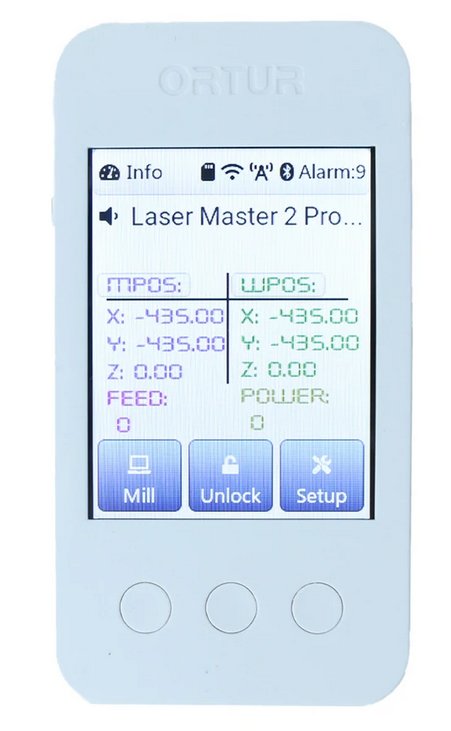

Un regret c’est de ne pas avoir d’écran intégré, il faut l’acheter en accessoire pour 70€. Le prix en est diminué d’autant mais pour une utilisation intensive d’un graveur, c’est intéressant de ne pas dépendre d’un PC connecté en permanence.

Ce graveur/découpeur AUFERO LASER 2 est disponible sur le site ORTUR en cliquant sur ce lien. Vendu au prix de 378,46€ il vous reviendra à ~325,65€ (52,81€ de réduction pendant la période de lancement du 10 janvier au 10 février 2022). Expédition gratuite et taxes incluses ! Pas de TVA à payer en plus.

J’ai reçu le modèle équipé du LASER LU2-4 SF à focale courte plutôt adapté à la gravure mais qui découpe très bien également avec ses 20W (5,5w optique) comme vous le verrez dans la vidéo. Il existe 3 modèles :

Aufero LASER 2 modèle LU2-2 (238€ pendant la période de lancement) : https://s.zbanx.com/r/ATxsgPC883DI

Plutôt adapté à la gravure avec son faisceau LASER très compact (0,07×0,06 mm). Le LASER LU2-2 a une puissance de 7w (1,6 w optique) et est particulièrement adapté à la gravure fine.

Aufero LASER 2 modèle LU2-4 SF (326€ pendant la période de lancement) : https://s.zbanx.com/r/bJIgKCmOD7Q9

Plutôt adapté à la gravure mais découpe parfaitement. Le LASER LU2-4 SF à courte focale a une puissance de 20w (5,5 w optique).

Aufero LASER 2 modèle LU2-4 LF (326€ pendant la période de lancement) :  https://s.zbanx.com/r/WB3TwozhaIJj

Plutôt adapté à la découpe et livré avec un Air Assist métallique il grave aussi parfaitement. Le LASER LU2-4 LF à focale longue a une puissance de 20w (5,5 w optique).



Chaque jour du 10 janvier 2022 au 10 février 2022 les 3 premières commandes gagnent un

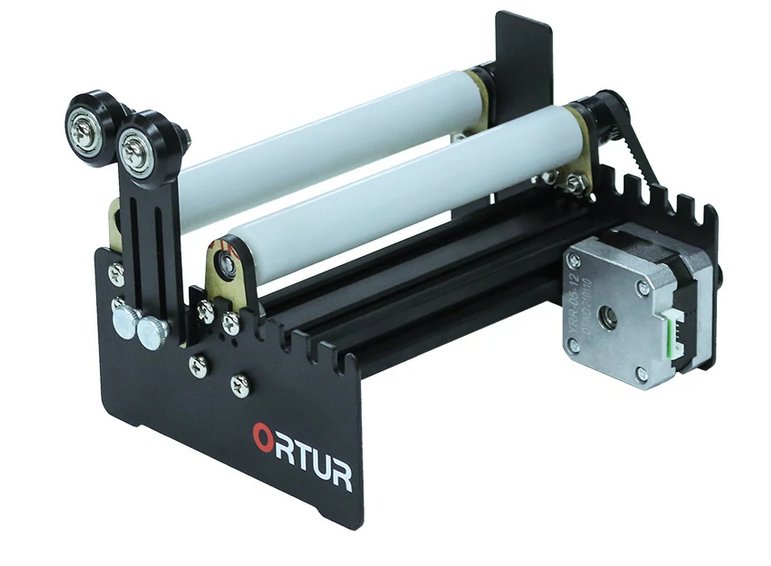

Rouleau rotatif Ortur YRR 2.0 pour la gravure de cylindres(valeur 68€)

et les commandes 4 à 6 gagnent un

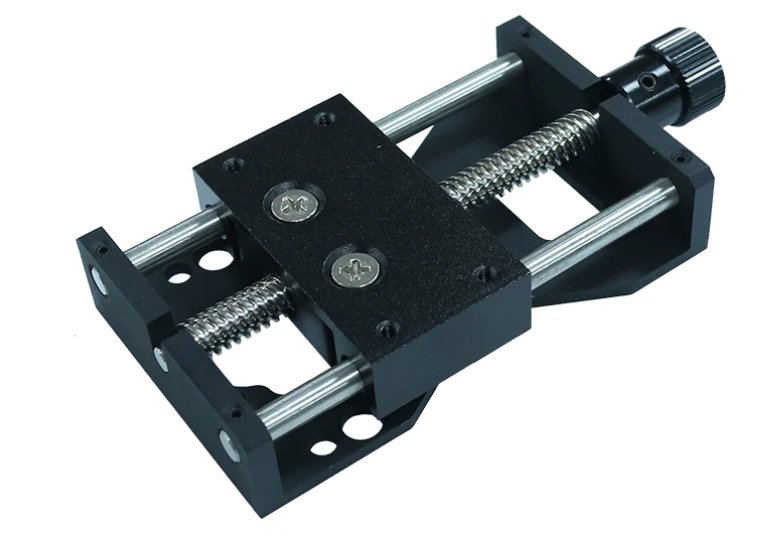

Ortur Z-Height Adjuster pour le réglage de la hauteur du module laser(valeur 43€)



Sources

Aufero LASER 2 modèle LU2-2 : https://s.zbanx.com/r/ATxsgPC883DI

Aufero LASER 2 modèle LU2-4 SF : https://s.zbanx.com/r/bJIgKCmOD7Q9

Aufero LASER 2 modèle LU2-4 LF :  https://s.zbanx.com/r/WB3TwozhaIJj

Lien zbanx : https://s.zbanx.com/r/EiFRJ34U4bUk

Boîtier contrôleur local : https://s.zbanx.com/r/KOOJRbQ1nr47

Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.

8 réflexions au sujet de « Découpe/gravure Laser : Ortur Aufero Laser 2 »

  1. Bruno Azzopardi

    Bonjour quel est la différence entre orthur master 2pro et aufero laser 2.

    Y a t il des switch sur les axes et sinon est ce gênant car j ai pas eu de bonne expérience avec totem s

    Merci



    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour
      Sur la Ortur master pro 2 il n’y a qu’un moteur en Y et une barre de couplage. ça fonctionne bien aussi et… ça économise un moteur
      cette machine comporte aussi des micro switch de prise de Zero (origine)
      ça peut effectivement poser problème pour la gestion de la position des gravures
      Il faut aussi monter soi même les chariots, les courroies et régler tout ça
      Elle fonctionne très bien et elle est très costaud
      je conseillerai plutot cette machine a une personne dejà un peu « aguerrie »

      Sur la Aufero laser 2 on a 2 moteurs en Y
      tout est déjà prémonté, les moteurs, les courroies… sur celle que j’ai reçue je n’ai eu aucun réglage à reprendre
      Il n’y a que les vis des angles et du bras support du laser + le laser à poser sur sa queue d’aronde
      Pas de switch de prise de zero, ce qui fait que vous positionnez le laser à la main sur la plaque à graver, vous faites
      dessiner un cadre pour vérifier si c’est bon et vous lancez le travail
      La machine est peut être un peu plus « light » mais à mon avis elle devrait convenir pour un débutant en découpe/gravure
      cdt
      françois

      Répondre
    1. François MOCQ Auteur de l’article

      Bonjour
      bin je ne peux que vous conseiller les liens qui sont sur mon blog : ils sont affiliés et si vous achetez en suivant ces liens vous achèterez directement chez ORTUR, le fabricant ! et le blog touchera qques euros (~3%)
      Après c’est possible de prendre ailleurs si vous trouvez moins cher bien entendu 😀
      bonne fin de journée
      cdt
      françois
