TVHAT pour regarder et enregistrer la TNT avec le Raspberry Pi

La carte TVHAT de la Fondation réserve bien des surprises à ses utilisateurs. Un des lecteurs du blog, Damien, utilise cette carte avec un vidéoprojecteur et nous dévoile comment il a procédé.

TVHAT pour enregistrer la TNT

Article rédigé par Damien

Voici un tutoriel pour bricoler son propre récepteur TNT à base d’un Raspberry Pi et du Kit DVB TVHAT. J’étais à 2 doigts de renvoyer le TVHat car comme nombre d’entre vous, j’obtenais un écran noir ou d’énormes lags. Finalement j’ai trouvé quelques articles qui m’ont permis d’utiliser ce “chapeau” avec un bon résultat.

Mon objectif est de voir les chaines télé grâce à mon vidéo-projecteur, celui-ci n’étant pas pourvu de décodeur TNT. Utilisant déjà un Raspberry Pi comme Media center connecté à mon vidéo-projecteur, j’ai sauté sur l’occasion en voyant débarquer ce TV HAT.

L’idée est de regrouper sur la même machine, à la fois le serveur TvHeadEnd ainsi que le client. Il se trouve que le système LibreELEC permet de le faire assez simplement. Il fournit nativement, pour peu qu’on les active, un serveur TvHeadEnd et un client TvHeadEnd via Kodi.

A chaque étape, je ne vais pas expliquer le champ du possible, je vais essayer de faire au plus simple.

Matériel

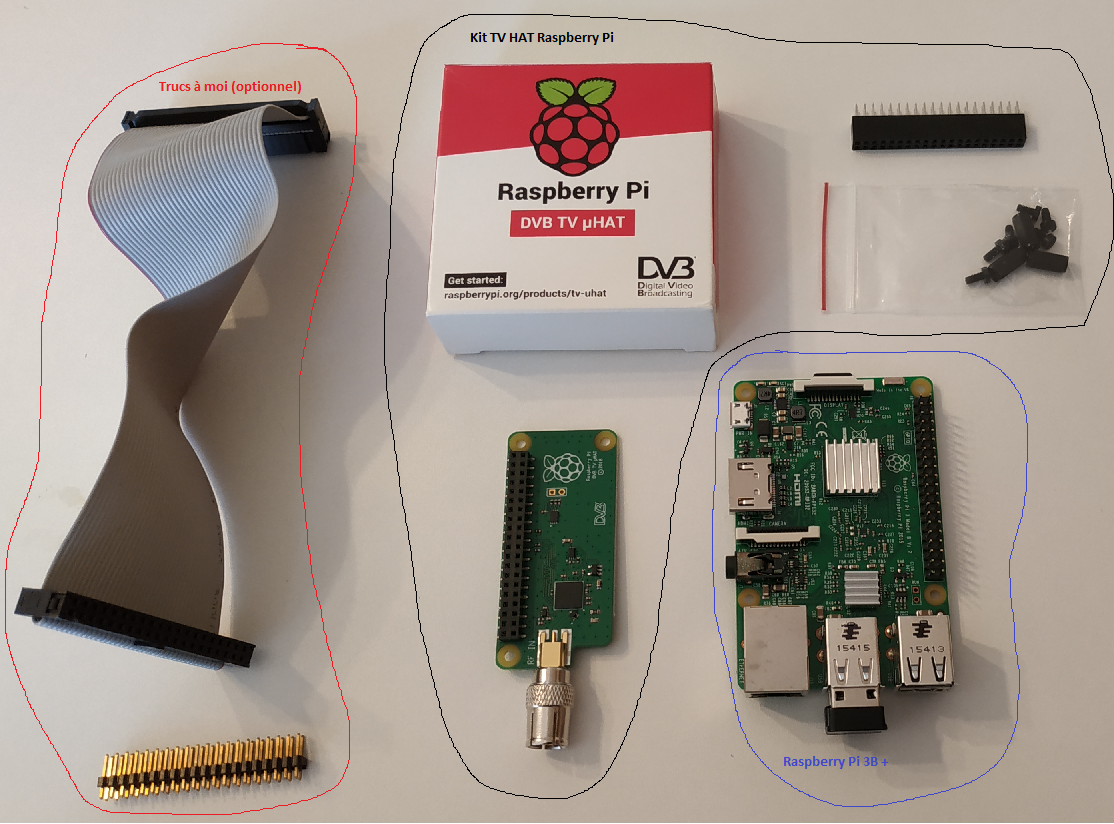

Côté matériel, il vous faut comme dans l’image ci-dessous :

  • Un Raspberry Pi 3 (j’ai essayé avec un RPi 2, mais lags, lags, lags…)
  • Un kit DVB TV HAT pour RPi
  • La carte SD (avec 8 Giga octets minimum pour enregistrer vos émissions)
  •  (Option) une nappe et un connecteur (voir image ci-dessous)

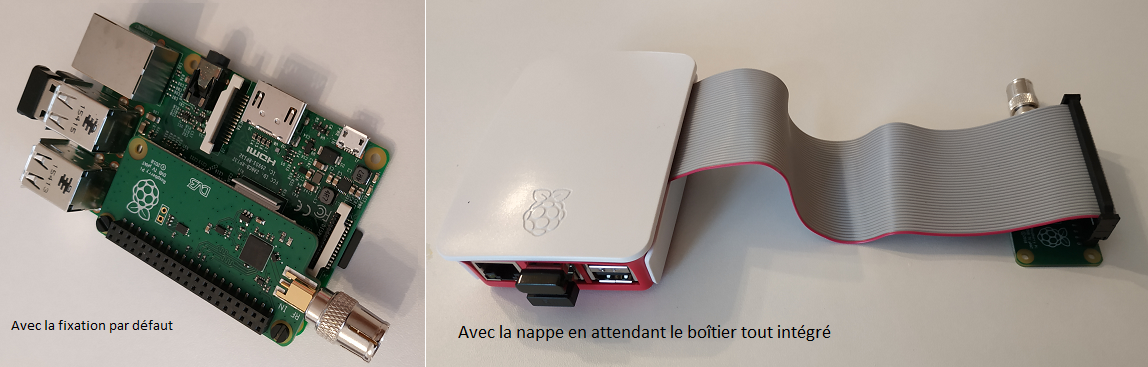

A gauche, le RPi, une fois connecté avec le TV Hat mais… ça ne rentre pas dans la boi-boîte ☹

A droite avec ma petite nappe. Ça rentre dans la boîte… mais bon, pas gégène non plus…

Monsieur Papa Noël, tu ne voudrais pas me faire une boîte ? (https://www.thingiverse.com/thing:3174043)

Edit du 18 décembre 2018

Pendant l’écriture de ce tuto, François m’a indiqué où trouver le modèle pour impression 3D. Il est à cette adresse: https://www.thingiverse.com/thing:3174043

J’ai commandé l’impression à une jeune société en impression 3D: info@3denprinting.com
(Site internet http://www.3denprinting.com actif à partir du 1er Janvier).
Et voilà le résultat : tout rentre dans la boîte !

Préparation du système sur carte SD

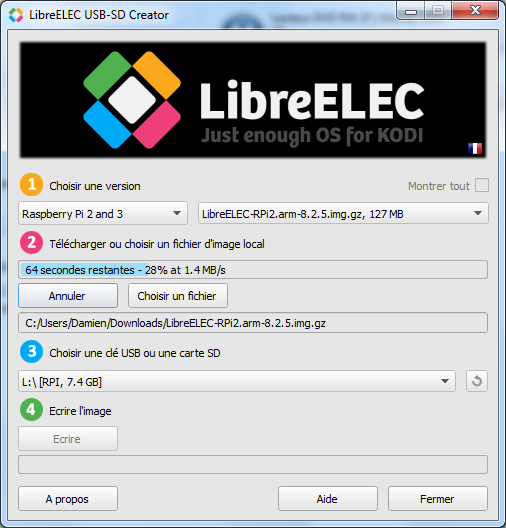

LibreELEC fournit un logiciel tout-en-un, qui permet de télécharger l’image du système et de l’installer sur la carte SD. On ne peut pas faire plus simple !

Site : https://libreelec.tv/downloads/

Donc, depuis un PC (windows dans mon cas), cliquez sur Download for Windows et lancez le programme LibreELEC.USB-SD.Creator.Win32 ainsi téléchargé.

J’explique ? Euh… non. Vous faites, 1, 2, 3 et 4 ! et hop.

Branchement du Raspberry

Je vous épargne les branchements divers, réseau, câble antenne, alimentation.

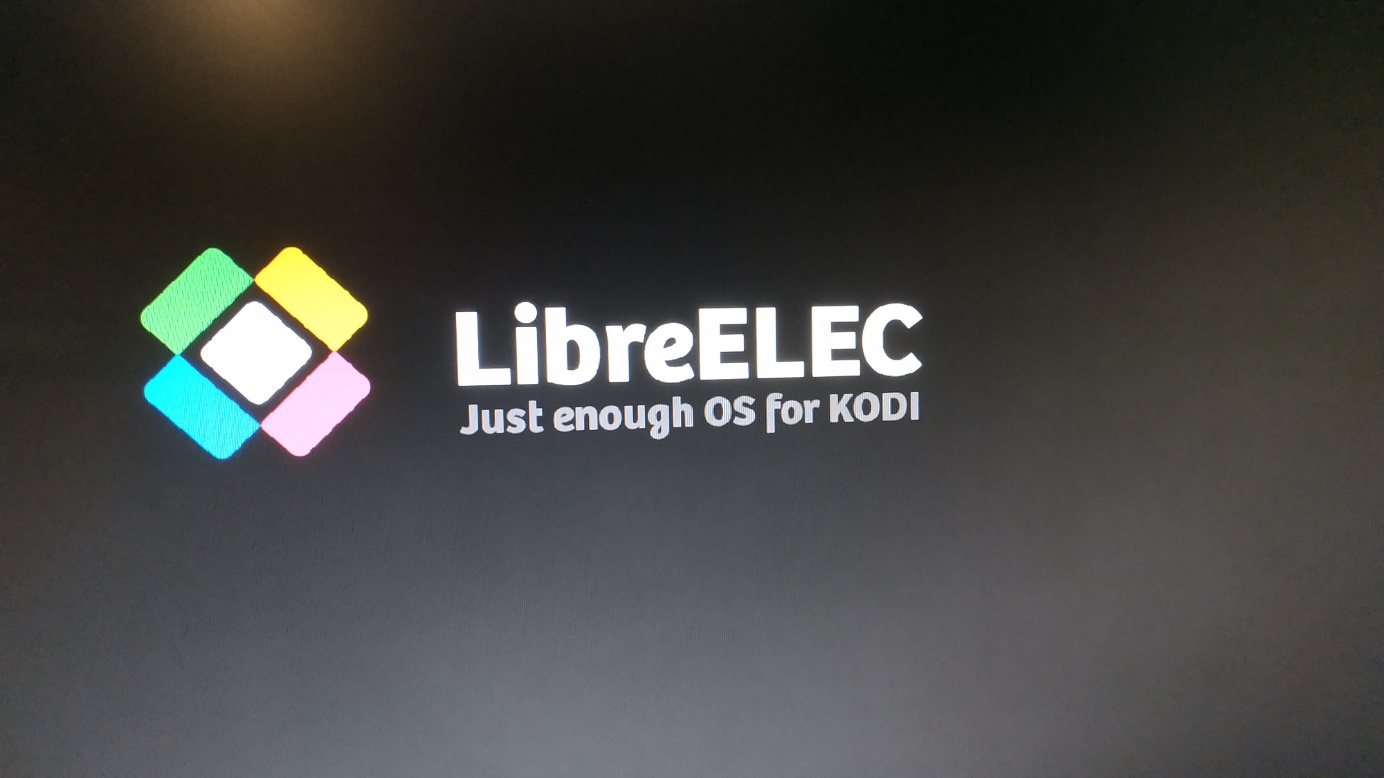

Feu ! Ça démarre…

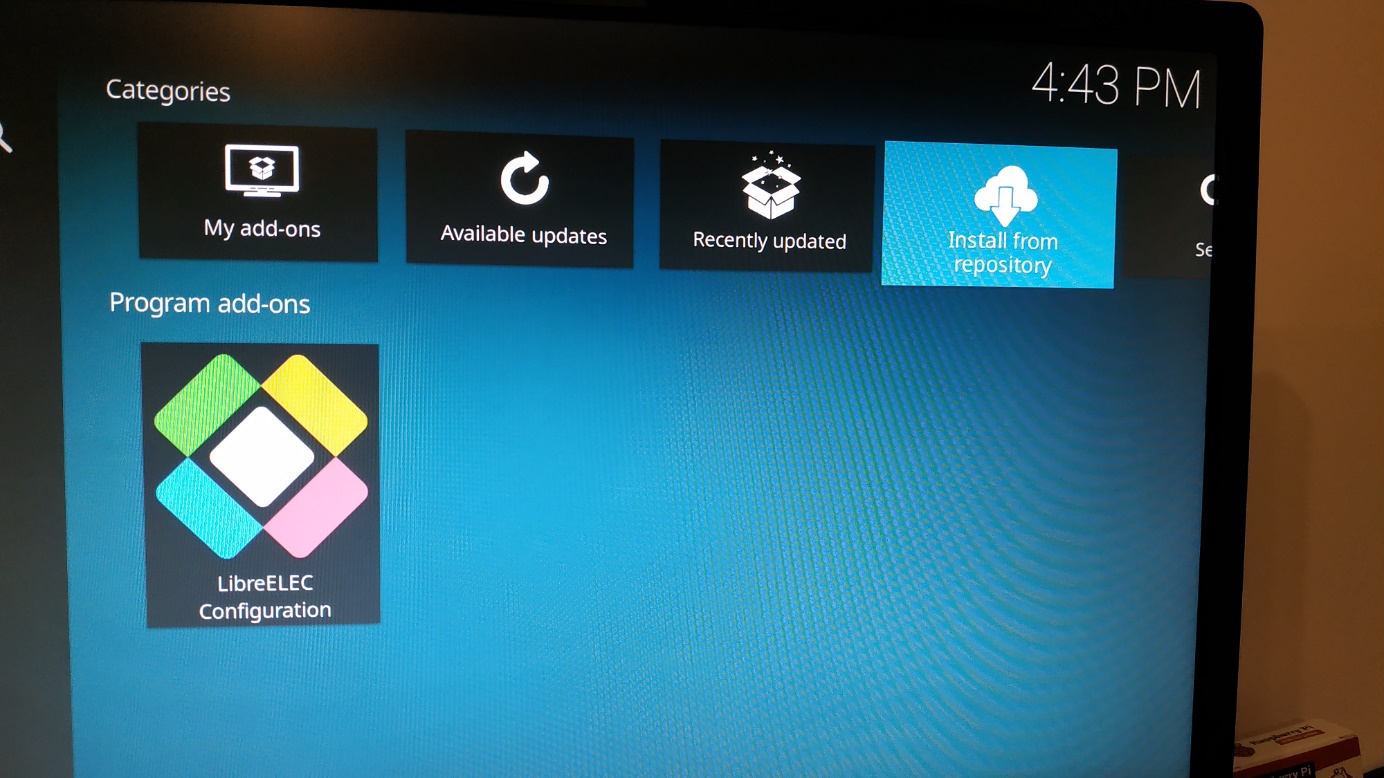

Allez dans Add-ons (ou Extensions en français)
Puis, Install from repository (Installer depuis un dépôt)

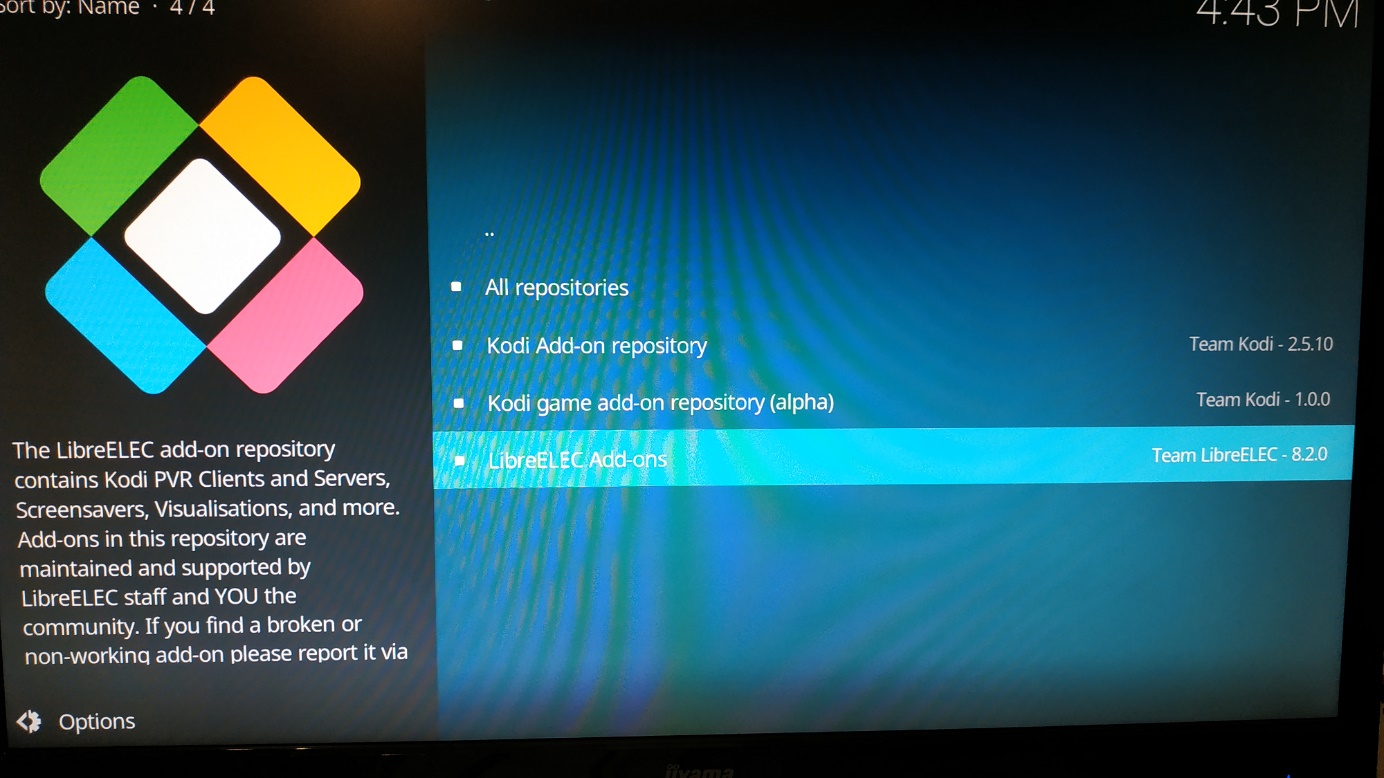

Choisissez LibreELEC Add-ons

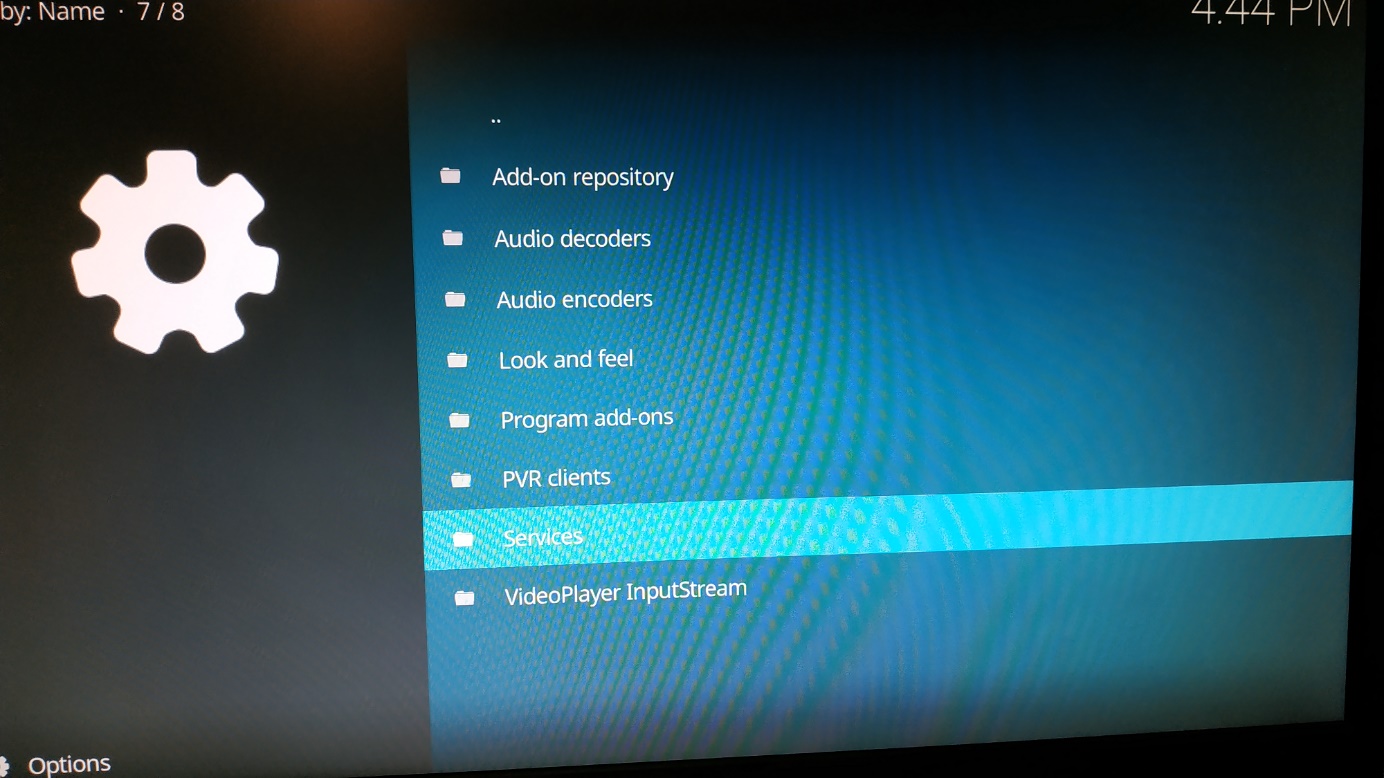

Puis Services

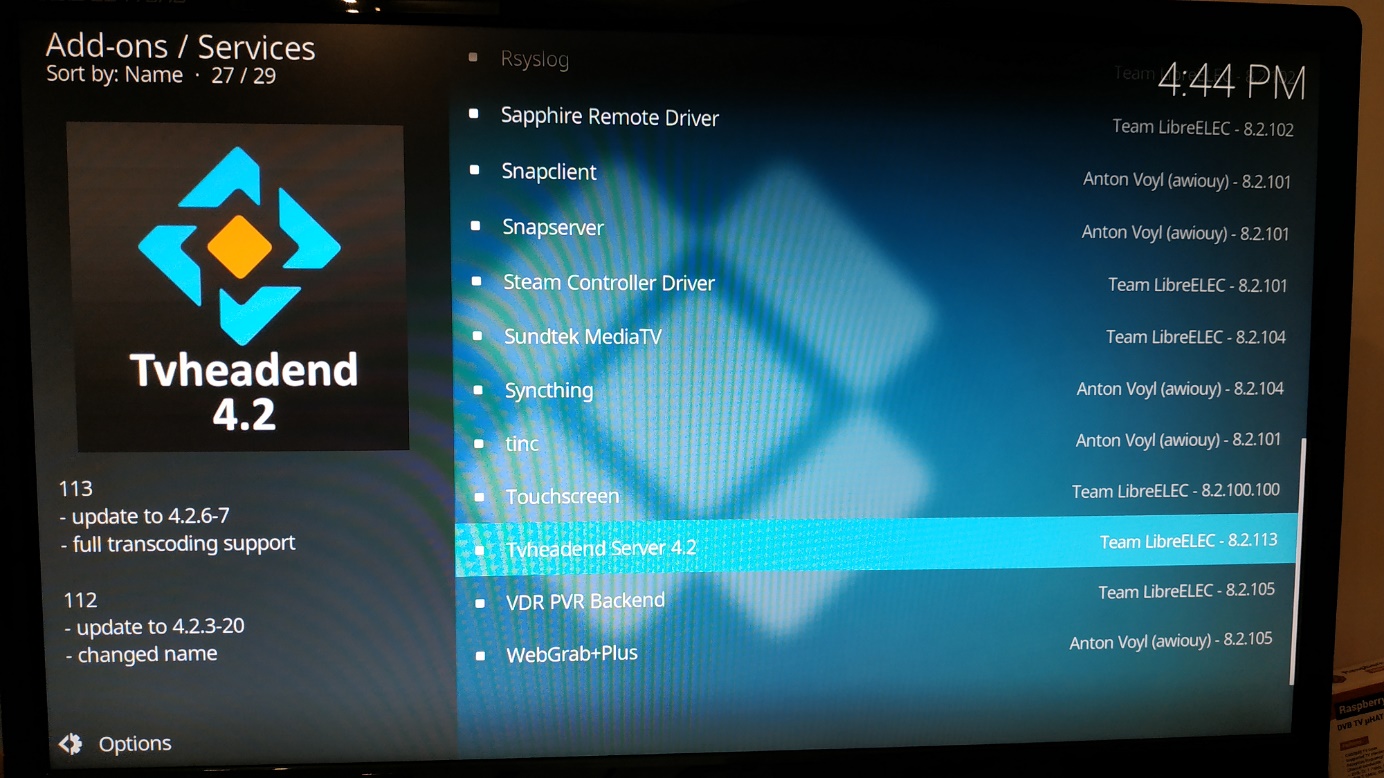

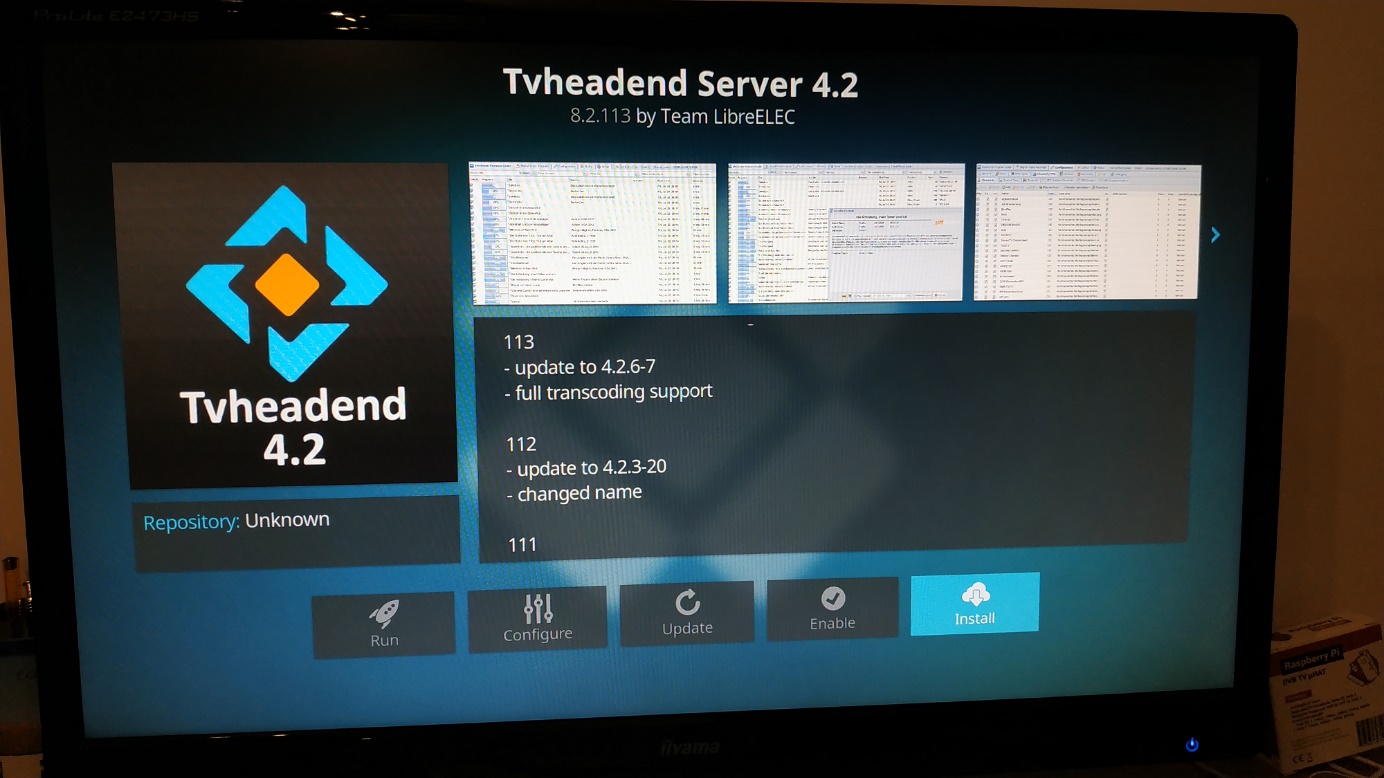

Puis TvHeadEnd Server

Install

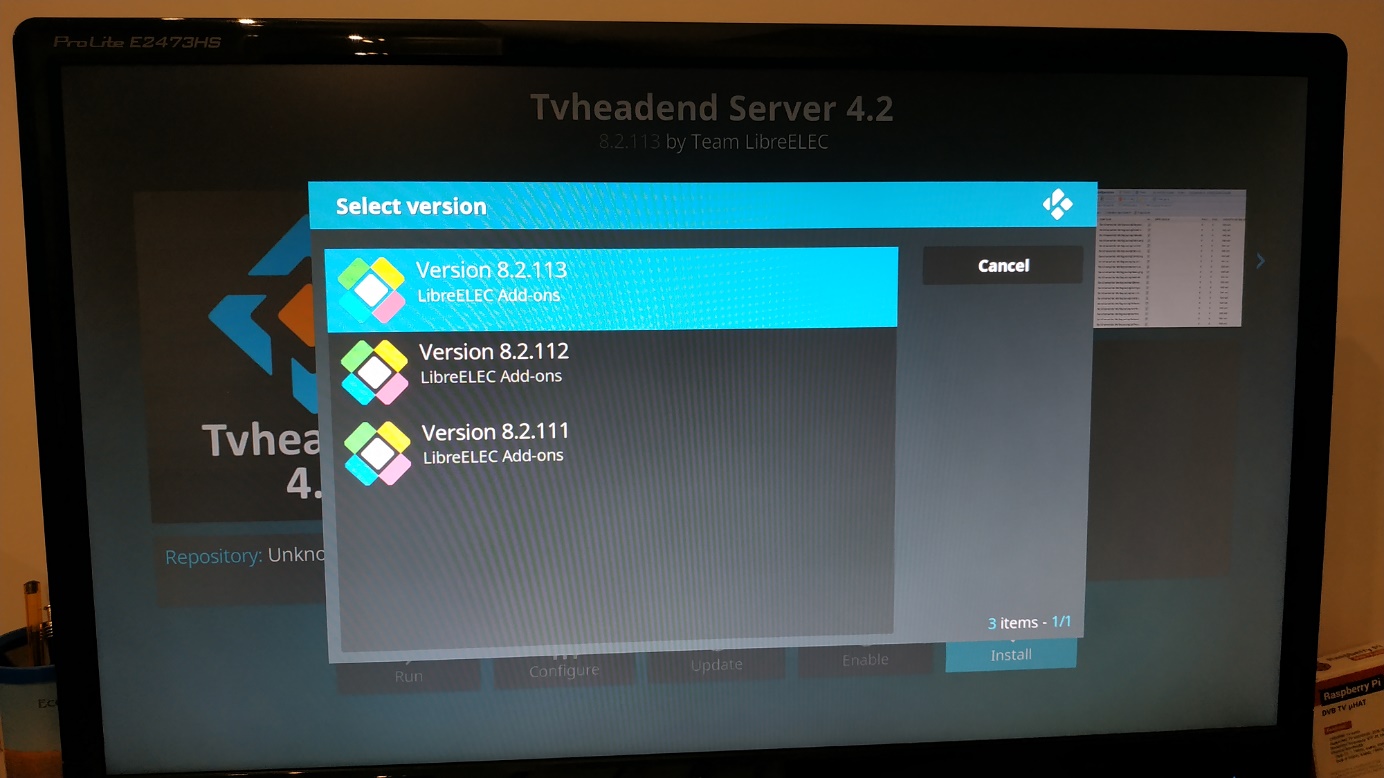

Prenez la version la plus récente

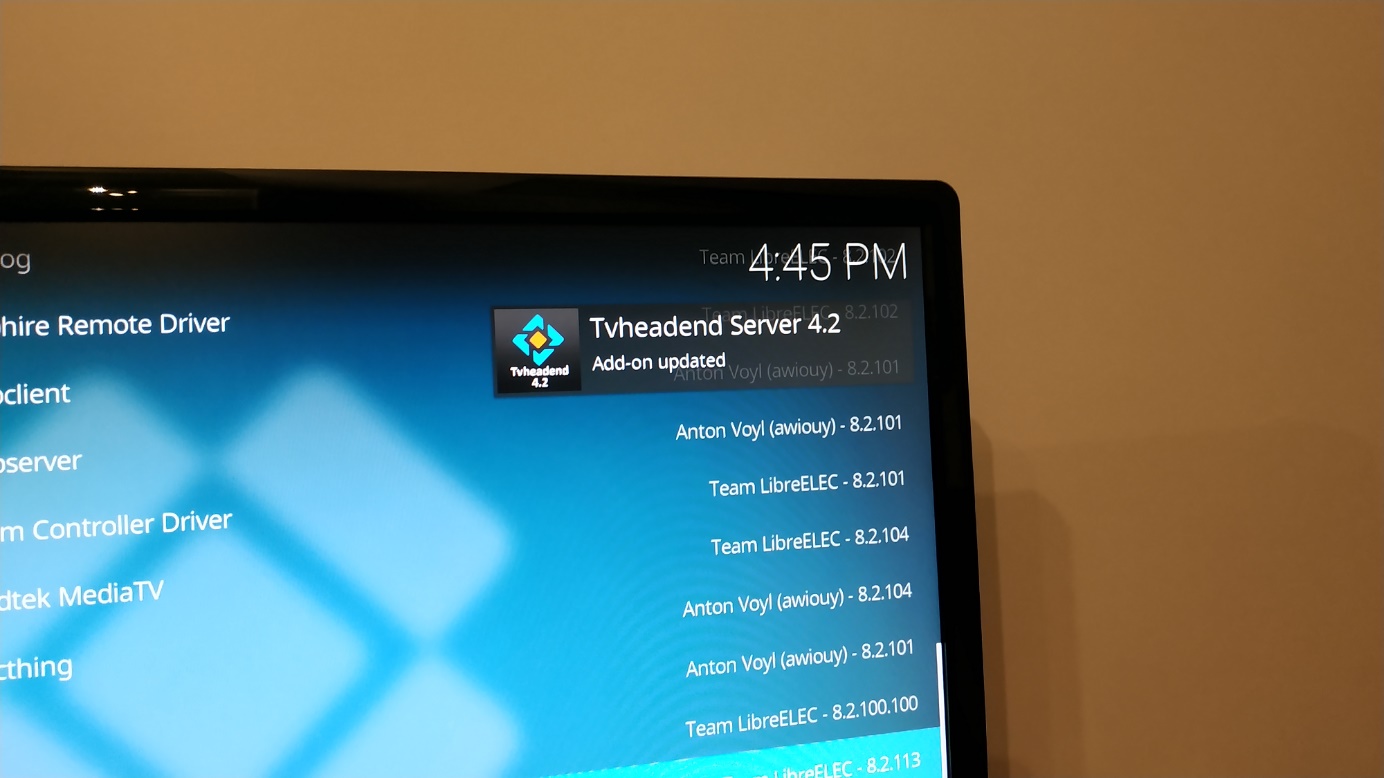

Résultat : TvHeadEnd Server est installé !

Avant de partir vers votre PC, il vous faut l’adresse IP du Raspberry Pi.

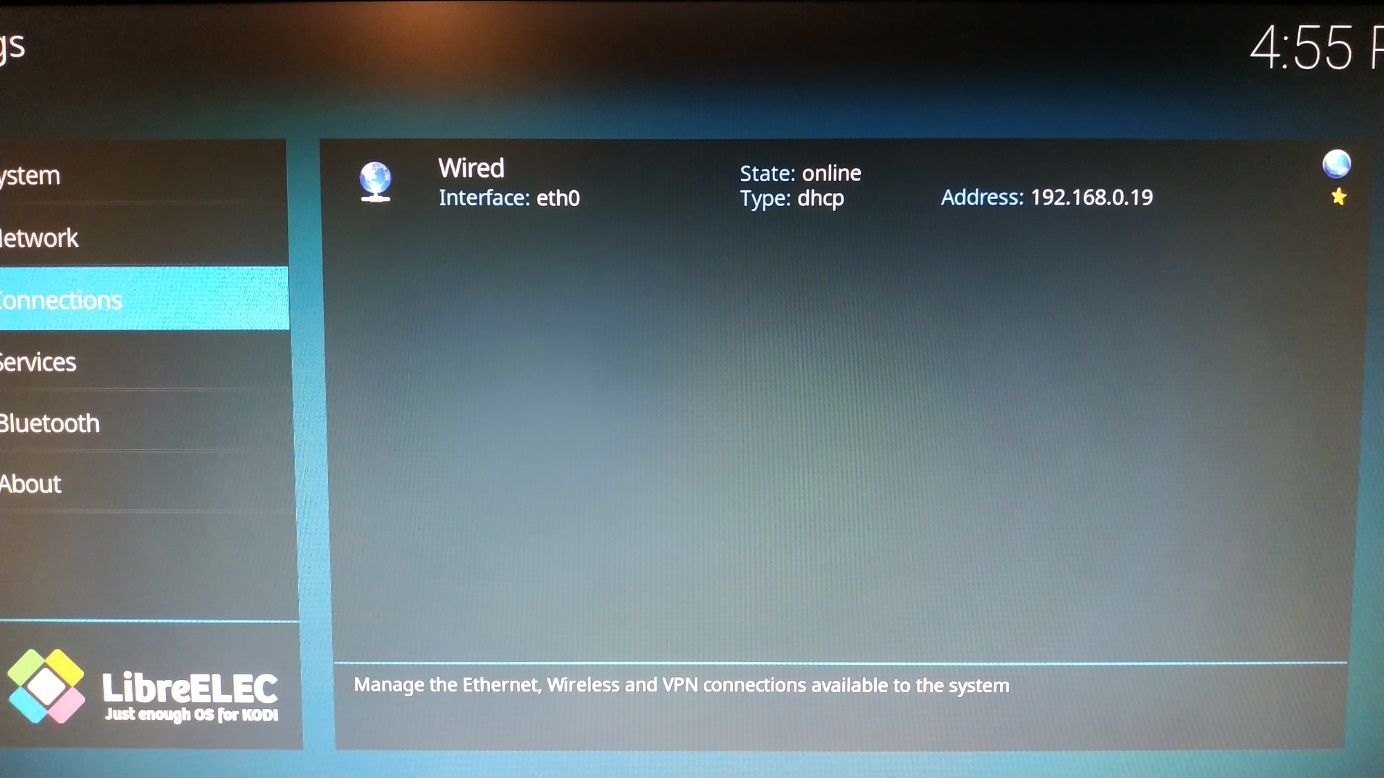

Vous la trouverez dans la config LibreELEC (à partir du Home/LibreELEC config) dans Connexions.
Notez l’IP 192.168.x.x. (ici 192.168.0.19)

Direction le PC !

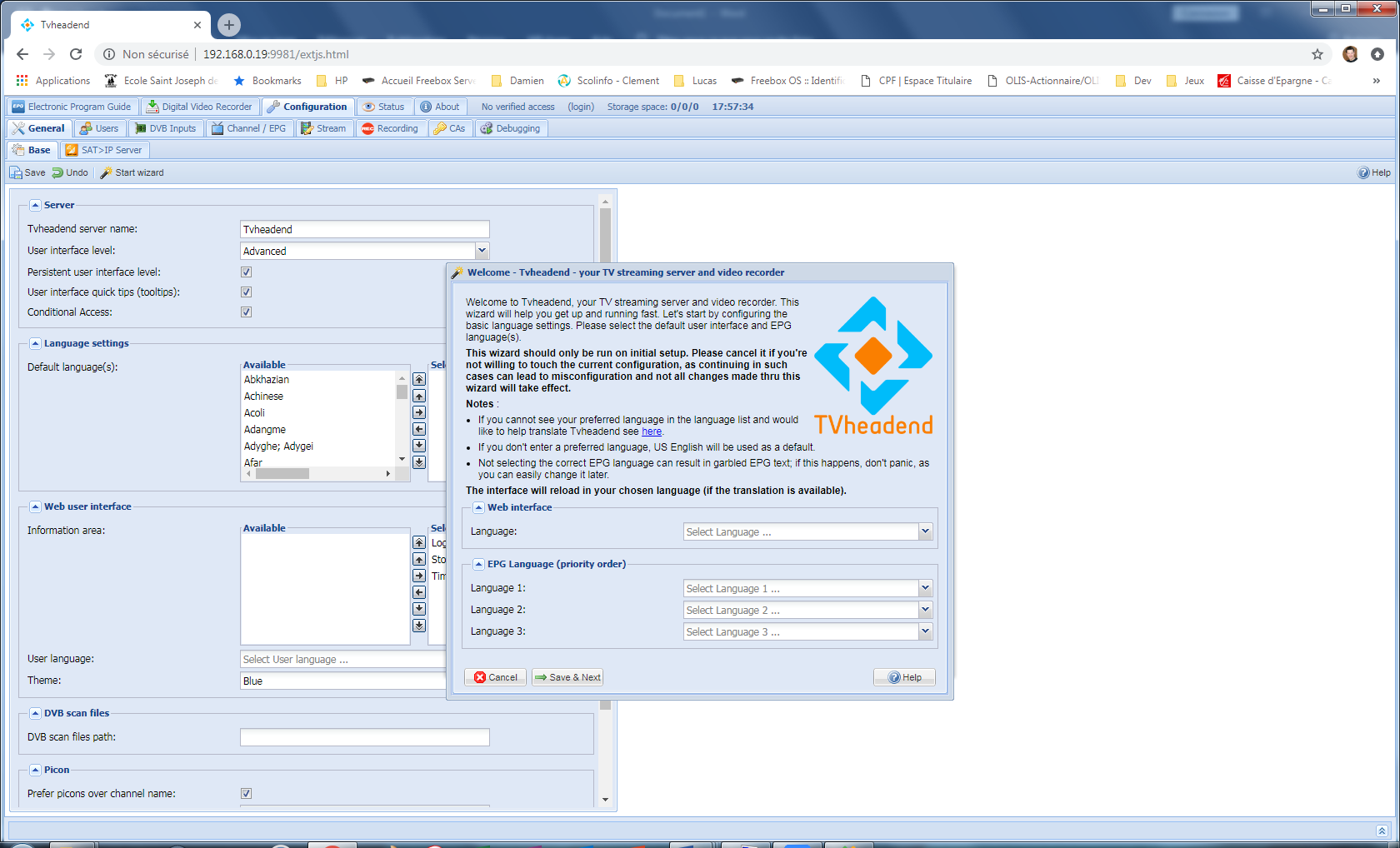

Configuration de TvHeadEnd server depuis un PC

Connectez-vous à l’adresse suivante :
<ip raspberry> :9981  (exemple 192.168.0.19 :9981)

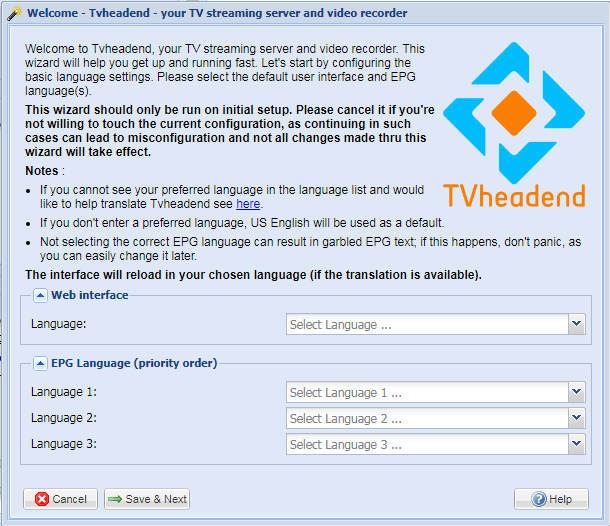

Puis déroulez chaque écran de configuration avec les options par défaut ou presque

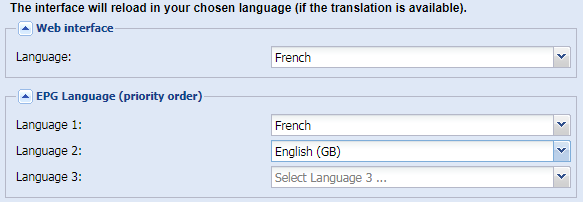

Donc voilà, French French English. Enfin bon… c’est vous qui voyez…

Les infos réseau : les experts réseau pourront s’amuser. Pour ma part, je laisse vide. Je laisse ma box assurer ma cybersécurité.

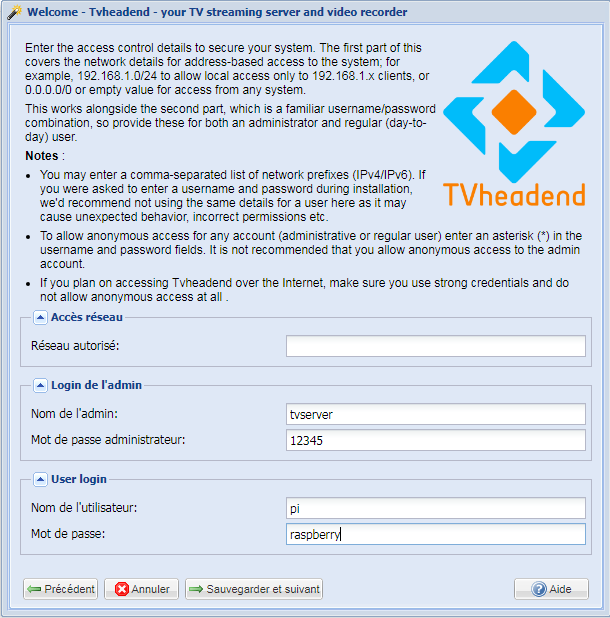

Les utilisateurs/mots de passe. Notez-les précieusement. Vous aurez besoin du nom/mot de passe utilisateur dans le client TvHeadEnd (ici : pi/raspberry)

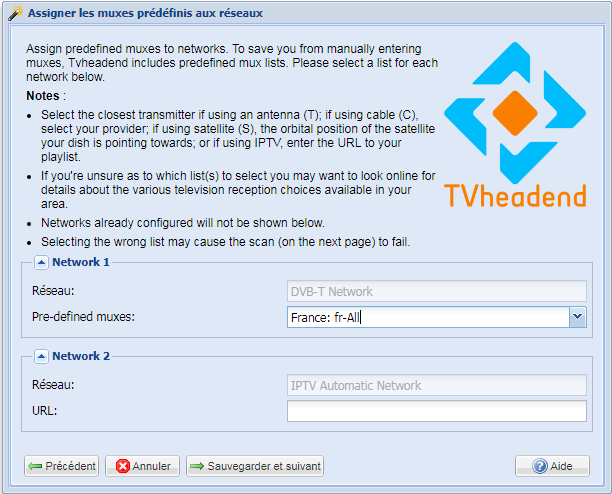

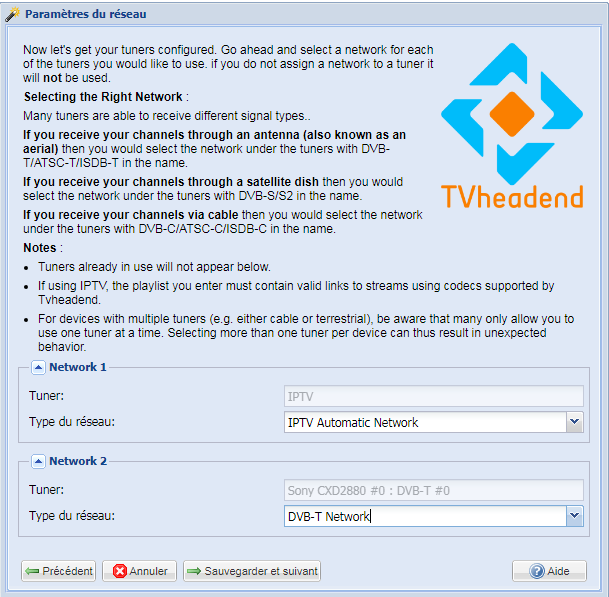

Network 1 : IPTV Automatic Network

Network 2 : DVB-T Network

Pre-defined Muxes : France: fr-All

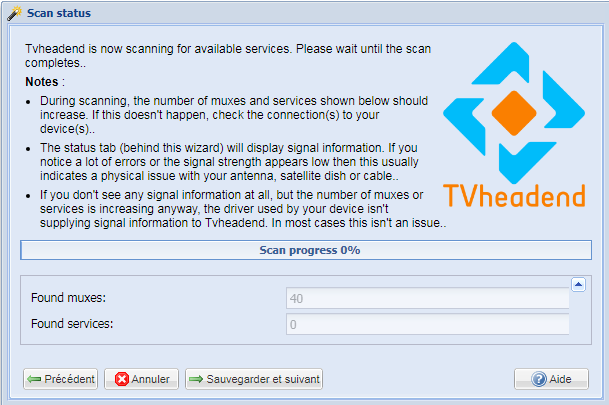

Et c’est parti, Ça scanne… please wait… quelques minutes.

Ça y est, le scan est terminé.

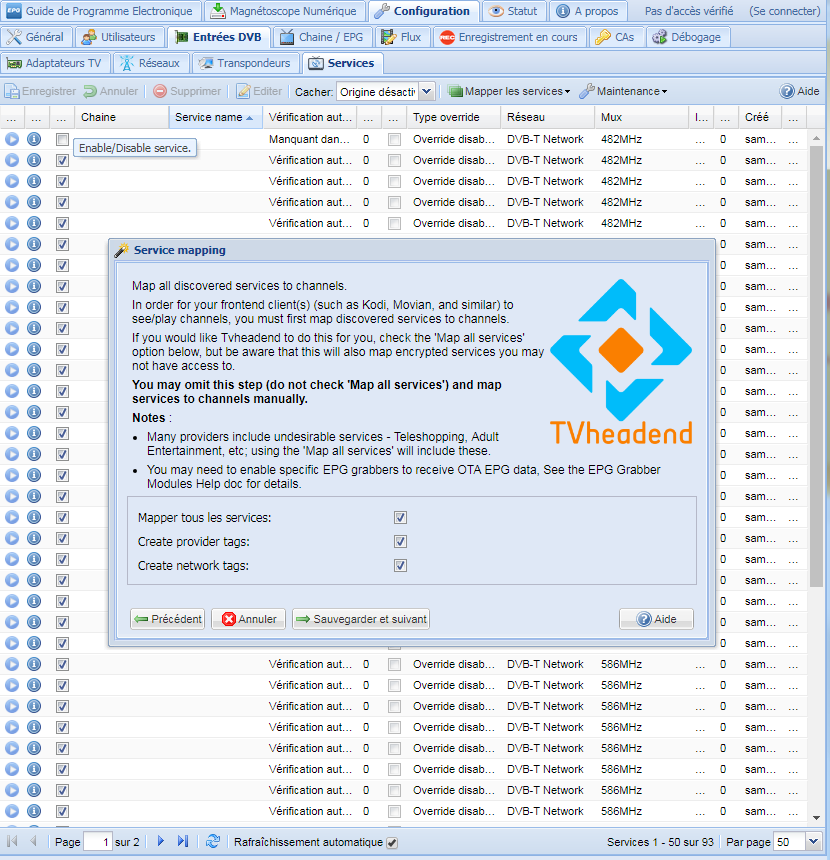

Encore une fois, les Geeks pourront s’amuser. Pour ma part, je laisse faire l’assistant et donc je coche les trois cases.

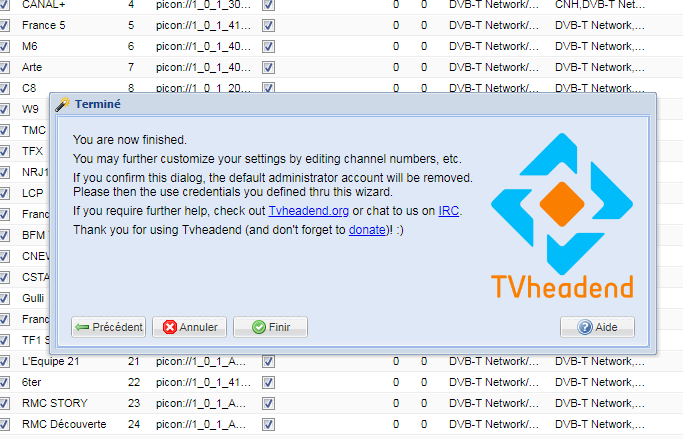

Et voilà, scan terminé !

Cliquez sur « Finir »

Le Client TvHeadEnd

Retour vers le Raspberry Pi et la télé.

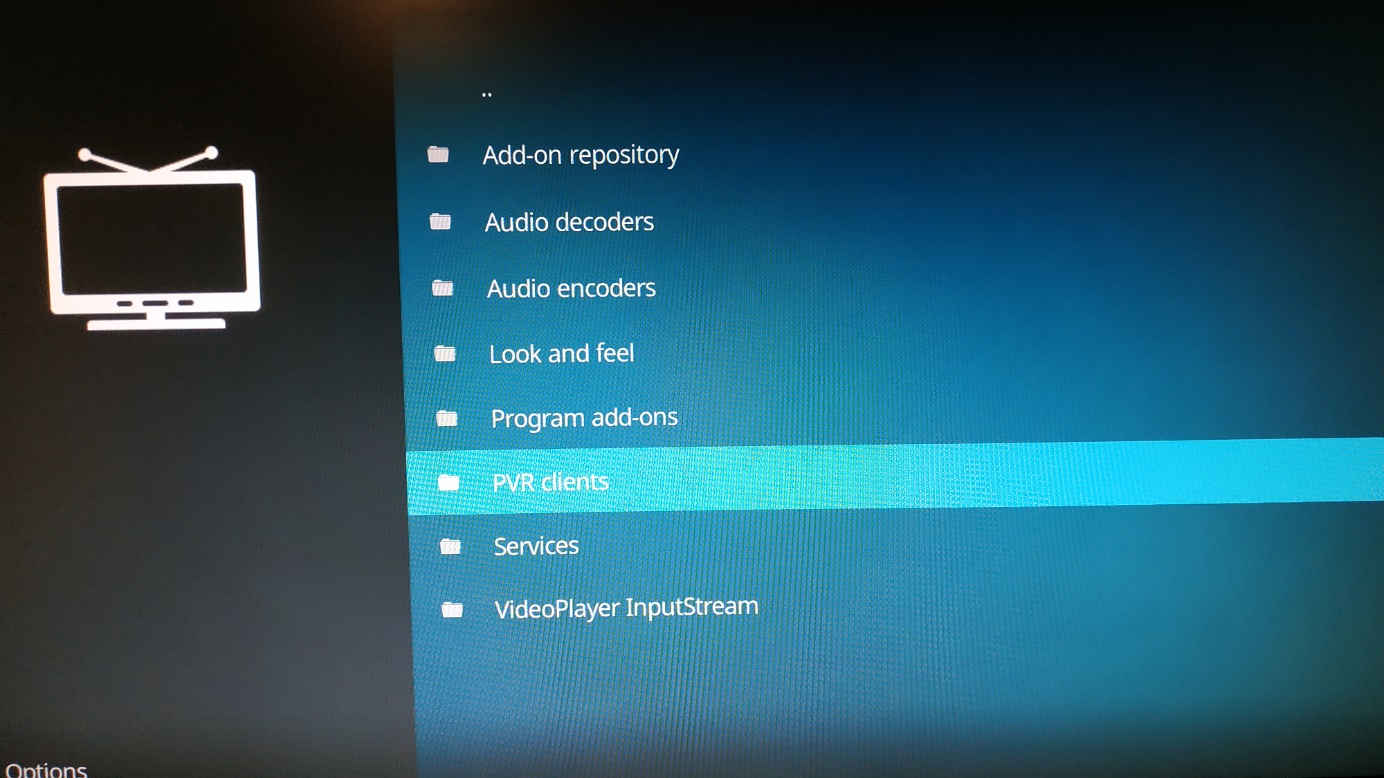

Installez l’extension TvHeadEnd client à partir des add-on LibreELEC (extensions), PVR client (clients d’enregistrement)

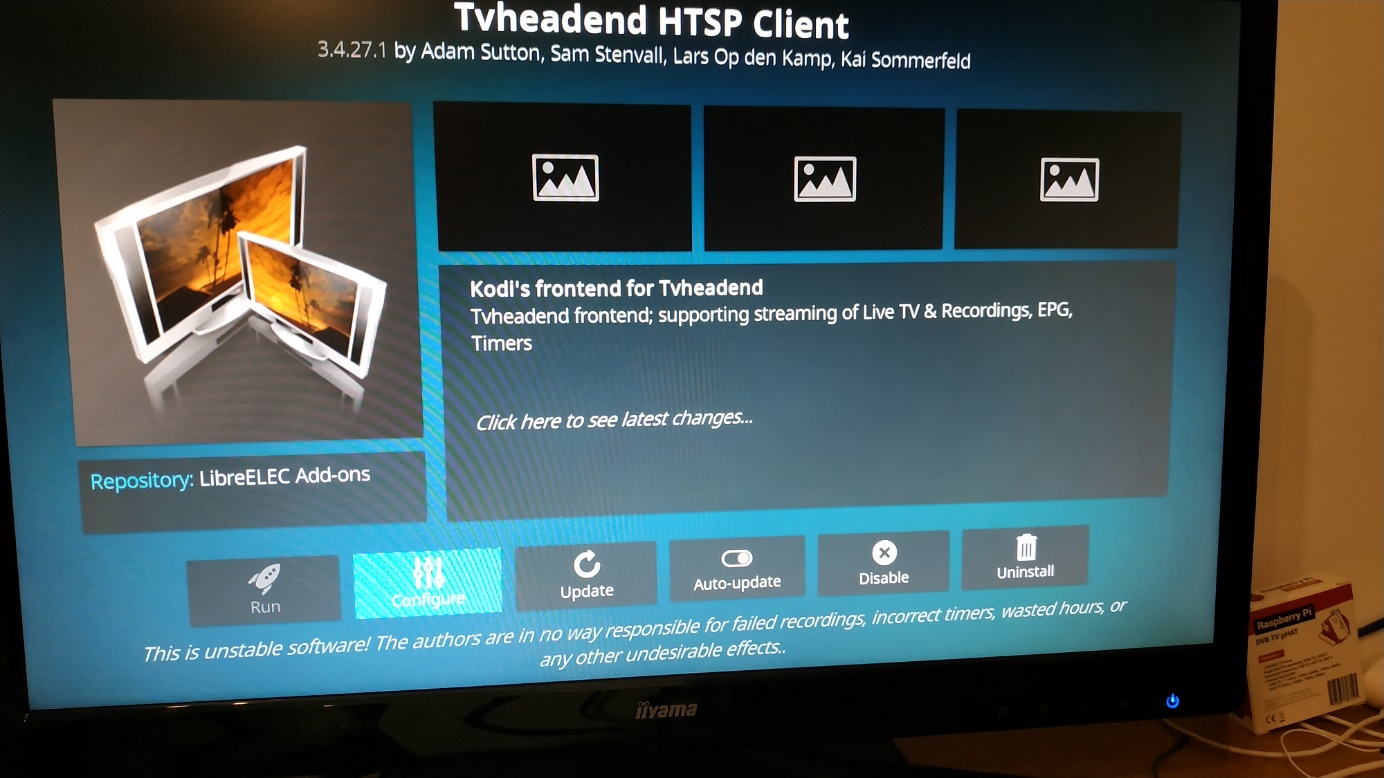

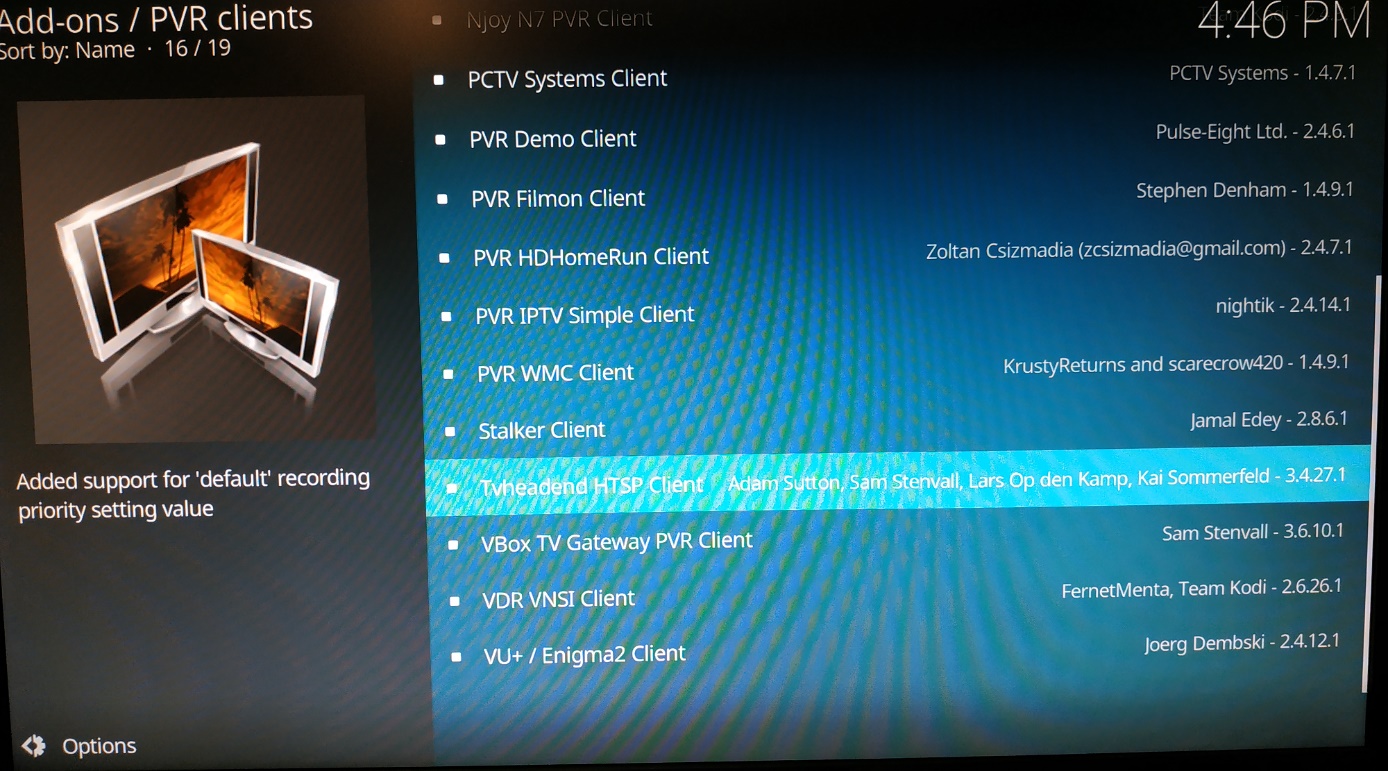

Le plus simple est de choisir TvHeadEnd HTSP Client.

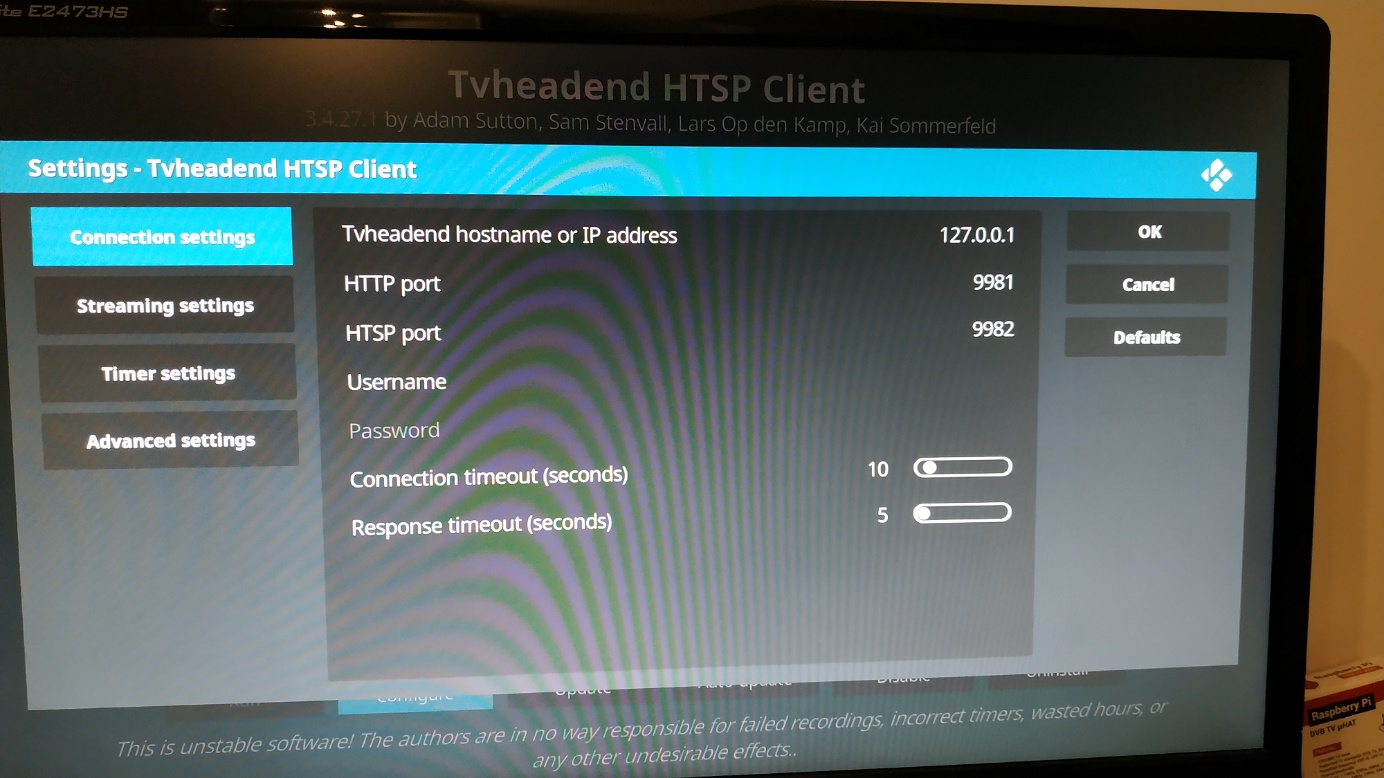

Lancez la configuration de ce client

C’est le moment d’indiquer le username et password (dans mon cas username=pi et password=raspberry).

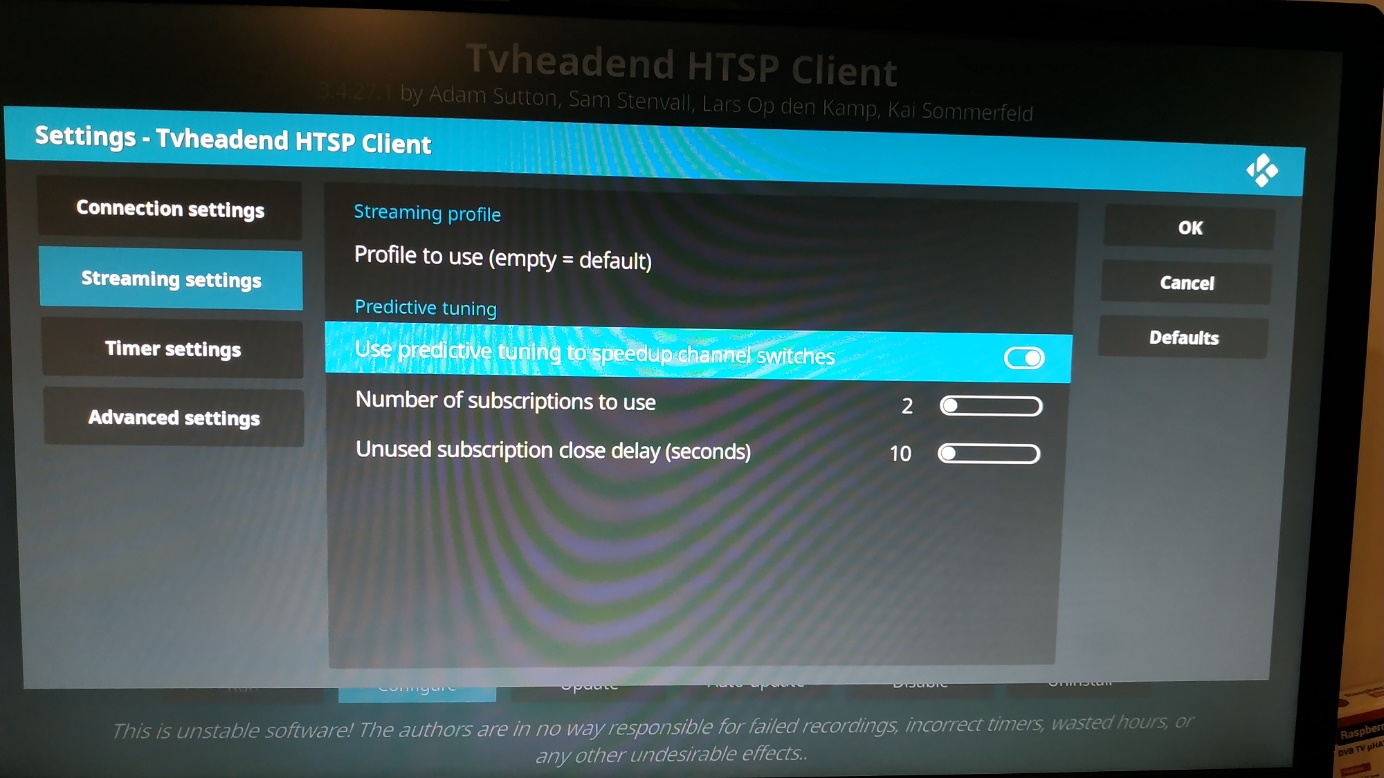

Pour gagner du temps au changement de chaîne :
Selectionnez “use predictive tuning…

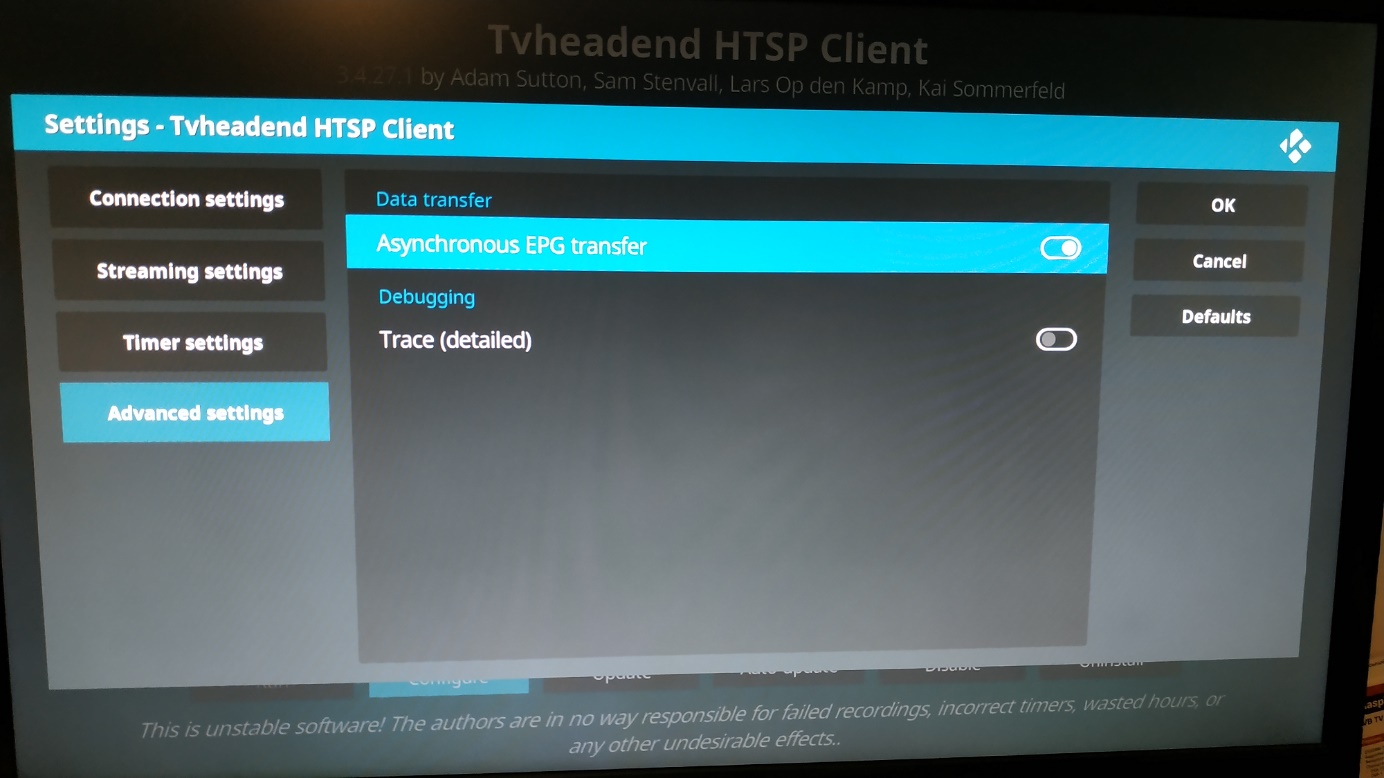

Pour avoir le guide des programmes :
Sélectionner “Asynchronous EPG transfer

Cliquez sur OK puis redémarrez votre Raspi.

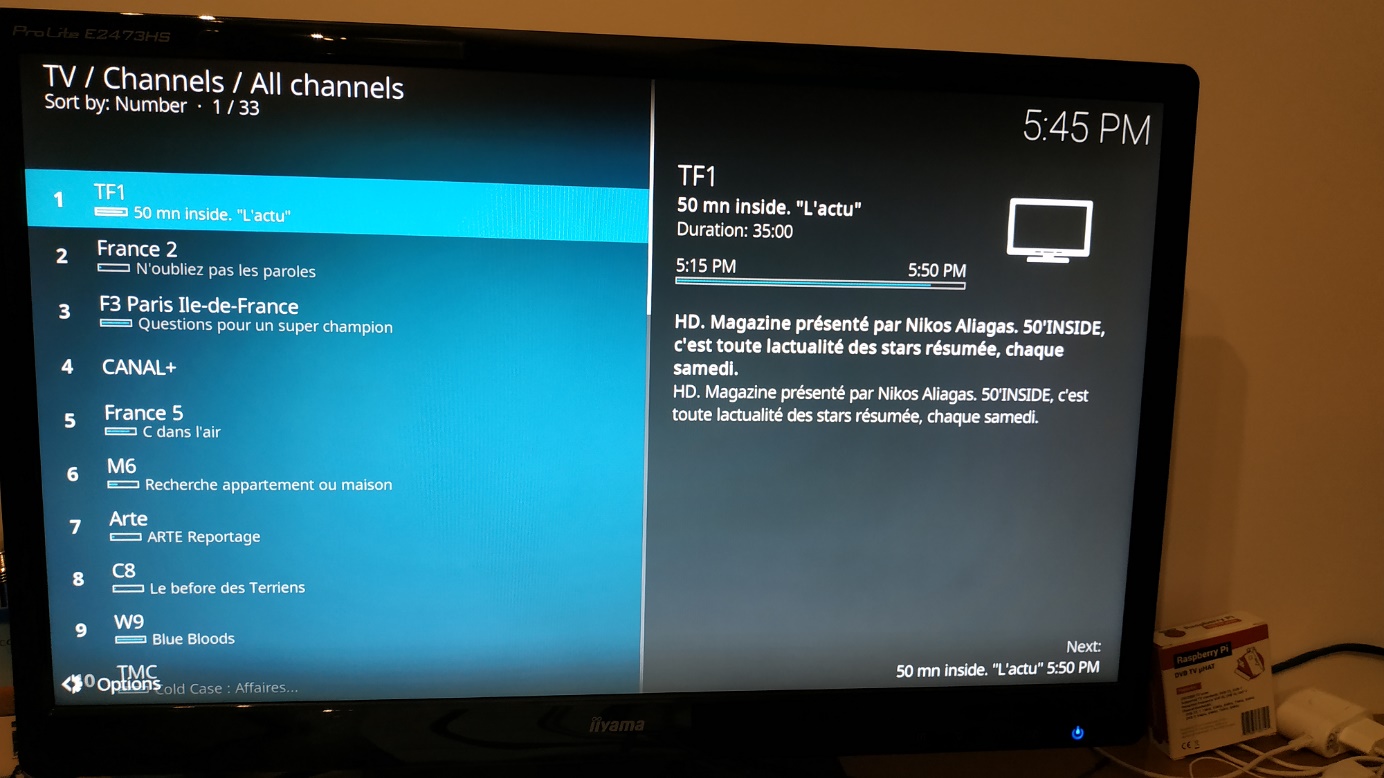

Ça redémarre et en sélectionnant TV/Chaînes, on obtient… les chaînes… Yes !

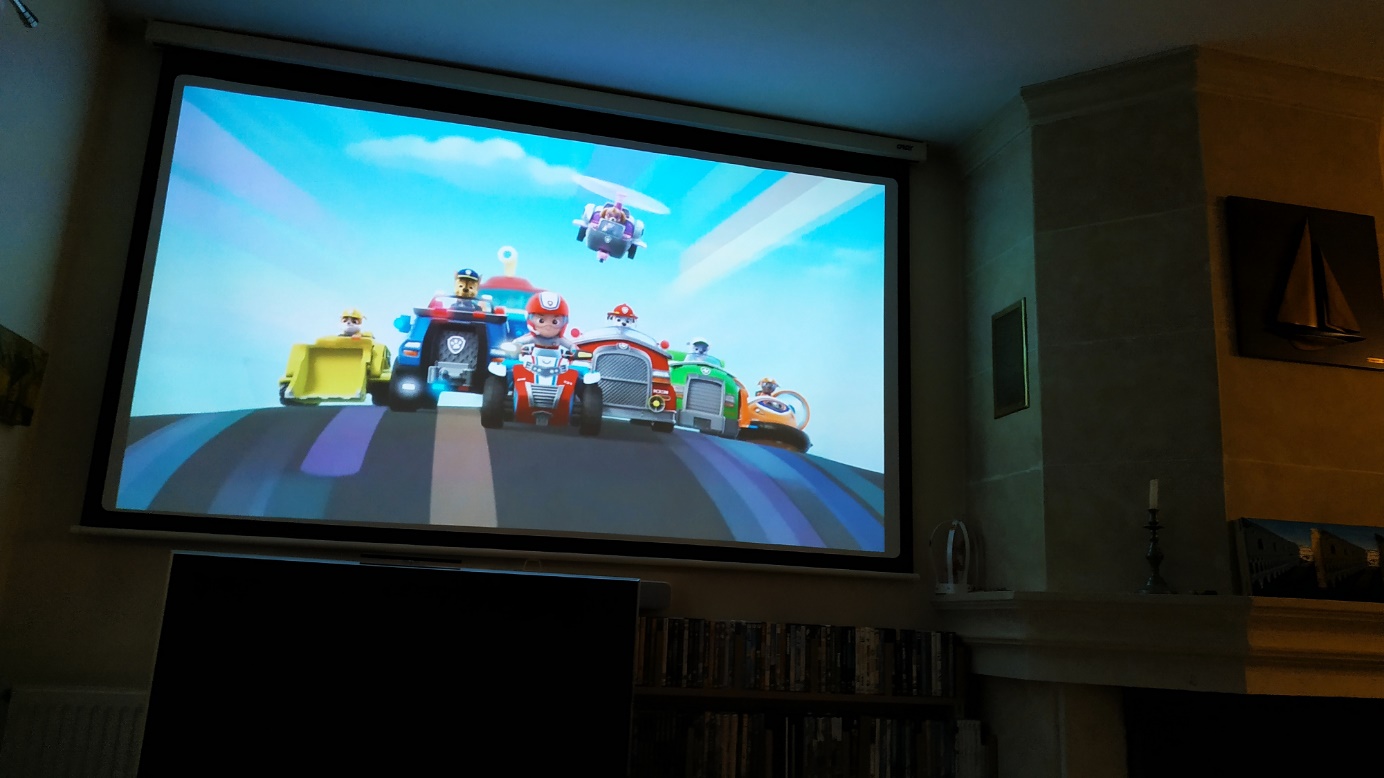

Une fois connecté à mon vidéoprojecteur je peux profiter de toute la TNT, y compris TF1 et M6.
A moi la Pat Patrouille en écran géant ! Objectif Atteint !

Option pour ceux qui souhaitent configurer TvHeadEnd pour les enregistrements de programme

Si vous souhaitez faire des enregistrements il y a une petite opération à réaliser encore.
Alors, il faut se reloguer sur l’interface TvHeadEnd sur son PC.
Pour ma part, les identifiants n’étaient pas reconnus. Du coup en quittant l’explorateur puis en rouvrant l’adresse initiale, ça fonctionne.

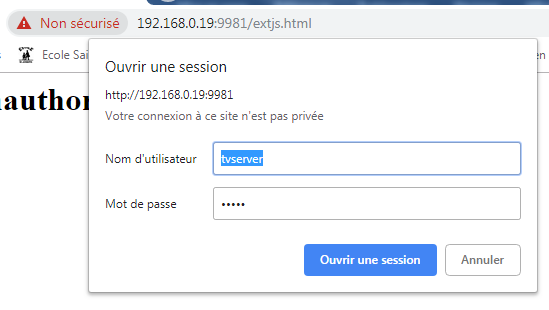

Se reloguer en admin donc (tvserver/12345)

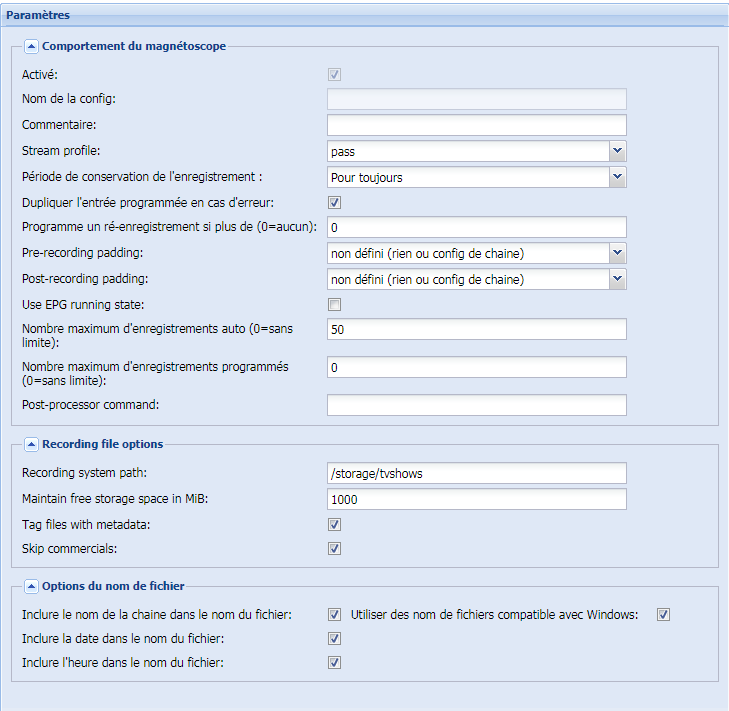

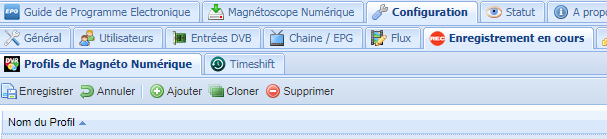

Sélectionnez Configuration/Enregistrement en cours/Profil de Magnéto Numérique

Indiquez
/storage/tvshows dans le champ “Recording System Path

Retour devant le vidéoprojecteur (j’ai utilisé ma télévision pour le tuto).

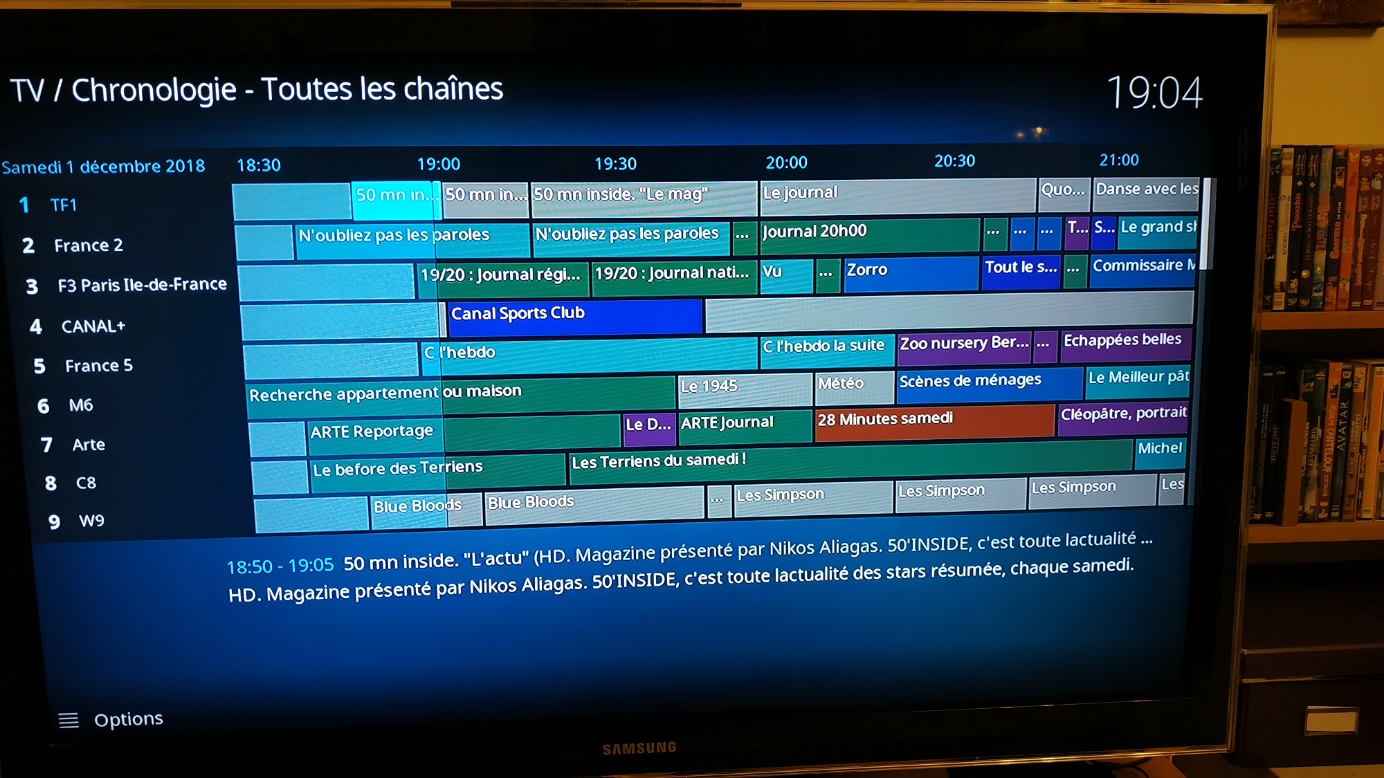

Ouvrez le menu TV/Guide et voilà le guide des programmes !

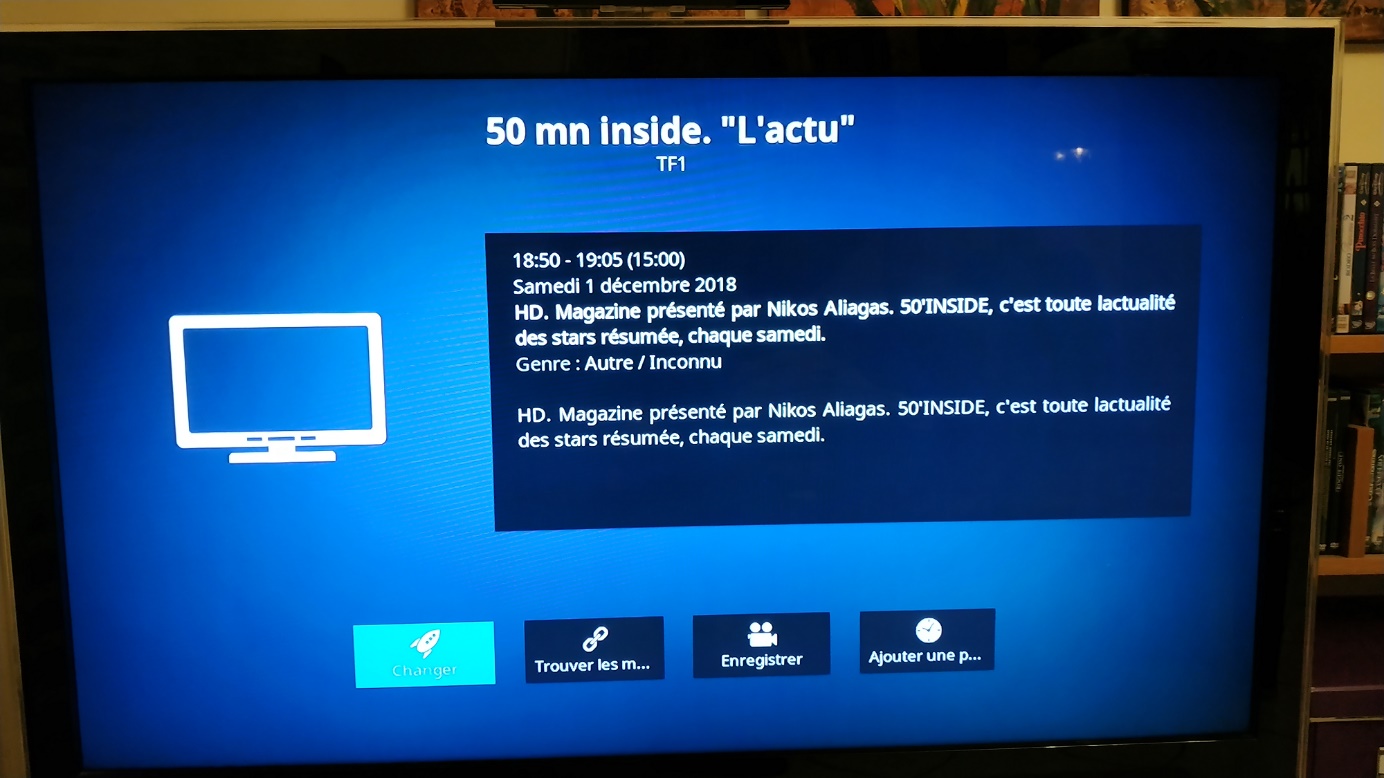

Via le guide, vous pourrez enregistrer des émissions ou les programmer.
En cliquant sur “Enregistrer”.



That’s all folks…

Merci pour votre attention.

Vidéo

Conclusion

Un grand merci à Damien qui a démarré sa TvHAT comme beaucoup d’entre nous, c’est à dire sans succès ! Il a insisté et trouvé une méthode permettant d’utiliser cette carte pour visionner les chaînes de la TNT et les enregistrer.
Lorsque vous aurez testé sa méthode, pensez à mettre un petit mot dans les remerciements pour dire comment ça fonctionne chez vous.

Sources

Damien Gautier de Lahaut.

Qui a également publié un tutoriel sur le site OuiAreMakers
https://ouiaremakers.com/posts/tutoriel-diy-picatchu

Sortie de Pi TV HAT, une carte télé pour le Raspberry Pi

Raspberry Pi TV HAT

Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.

31 réflexions au sujet de « TVHAT pour regarder et enregistrer la TNT avec le Raspberry Pi »

  1. Nathaly

    Bonjour,
    Je trouve votre site vraiment intéressant tellement vous proposez de nombreuses utilisations du Raspberry Pi et je vous en remercie.
    J’aimerais toutefois savoir dans quel format se font les enregistrements et si, contrairement aux enregistrements sur les box, nous pouvons facilement “couper” les publicités afin de réduire le poids.
    Je me pose également la question si il ne serai pas possible de récupérer le signal de nos bon vieux magnétoscope et ainsi créer des enregistrements numériques de nos vielles cassettes VHS qui prennent une place phénoménal.

    Répondre
  2. Gautier de Lahaut Damien

    Bonjour Nathaly,
    Je n’ai pas regardé le format des enregistrements mais je suppose qu’il est de format non propriétaire. Il devrait donc être possible de le récupérer sur un autre ordinateur pour le relire. En tout cas on peut le relire sur le Raspberry. Pour sauter les pubs il m’a semblé voir un menu dans le client Tvheadend. Je vérifierai.
    Concernant l’acquisition de cassettes VHS ou autre format, Hi8 par exemple, j’utilise un convertisseur analogique numérique sur un PC. Voici à peu près le modèle que j’utilise :
    CSL – Enregistreur / Boîtier d’acquisition audio + vidéo | Nouvelle version / Nouveau logiciel (compatible Windows 10) | VHS – adaptateur vidéo pour traitement et retouche d’images https://www.amazon.fr/dp/B00TFNP4BS/ref=cm_sw_r_cp_apa_i_FnmhCbJ7HXJRB

    Cordialement
    Damien

    Répondre
  3. Damien GAUTIER DE LAHAUT

    J’ai vérifié : on peut lire les enregistrements librement.
    Il suffit d’accéder en réseau au raspberry PI:
    \\LIBREELEC\TV Shows\\
    exemple chez moi :
    \\LIBREELEC\TV Shows\Mon plus beau Noël\Mon plus beau Noël-TF12018-12-2117-10-1

    en revanche le son ne marchait pas avec le lecteur Windows Media. J’ai téléchargé VLC et ça marche parfaitement image et son.
    Damien

    Répondre
    1. Nathaly

      Merci pour ces renseignements, je pense vraiment tester cette installation. Je vais également commander le convertisseur en espérant le faire fonctionner sur Ubuntu sinon je demanderai à des amis de me prêter leur ordi !!

      Répondre
  4. Christophe

    Bonjour, je pense que je vais me laisser tenter.
    Une question, peut-on regarder une chaîne, et en enregistrer une autre ?
    Quelles sont les possibilités multi views/enregistrements ?
    Coté volume des fichiers ça donne quoi, il faut peut être un disque dur plutôt qu’une carte sd.

    Répondre
    1. Damien GAUTIER DE LAHAUT

      Bonjour Christophe
      Je n’ai pas réussi à regarder une chaîne et à enregistrer une autre en même temps.
      Le multi-view ne fonctionne pas non plus, pour moi en tout cas, dans la mesure où je n’arrive déjà pas à utiliser un client TvHeadEnd déporté.
      Question volumétrie, j’ai calculé 50 Mo par minute soit environ 3 gigas par heure.
      Damien

      Répondre
  5. Christophe

    À la sortie de la carte, il me semble avoir lu un article en anglais qui disait que l’on pouvait avoir du multifluxs sous réserve qu’ils soient sur le même canal tnt. Je crois qu’il y a plusieurs chaînes sur un canal. J’arrive pas à retrouver l’article.
    Je pense que je vais attendre janvier pour avoir les soldes sur des accessoires et me laisser tenté par le TV hat et un RPI 3+

    Répondre
  6. Chris

    Cela fait maintenant plus d’un an que j’utilise tvheadend avec un PI donc il n’a plus de secret pour moi.

    Je rajouterai une astuce à ce tutoriel. Vous pouvez regarder les chaines émises par tvheadend depuis le PI sur n’importe quel autre dispositif.
    Via vlc il suffit d’ouvrir l’adresse réseau : http://ip_du_raspberry:9981/playlist/

    1 seul tuner = une chaine à la fois.
    Mais ceux qui ont free peuvent rajouter le lien iptv aux sources.

    Aussi possibles d’ajouter des bouquets iptv externe…

    Perso le réel intérêt de mon installation, c’est que j’ai un raspberry server dans mon garage avec reception antenne. Et un raspberry derrière chaque télé qui se connecte au serveur. Plus d’autre cables d’antenne.

    Répondre
  7. CDBI30

    Suite au tuto de Damien, voiçi mes premiers essais de la carte TV avec LibreELEC
    Fonctionne très bien en local avec KODI
    et sur les autres Raspi du réseau (en filaire) avec TvHeadEnd Server

    pour les PC:
    ne fonctionne qu’avec le navigateur Chrome avec de légères coupures
    Bloque ou écran noir avec Edge et Firefox

    Si le Raspi TVserveur est headless, comment l’arreter proprement ?
    On n’a pas accès à KODI par VNC
    Il faut donc au moins un écran et une souris.

    Si on regarde une chaine en local sur le TVserveur,
    pas question de la regarder sur un autre Raspi (Ecran noir “Loading” et erreur)

    Une question à Damien:
    Comment est relié votre vidéoprojecteur au réseau ?

    Répondre
    1. François MOCQ Auteur de l’article

      Bonsoir Christian
      Merci pour ce retour ?
      Il y a aussi un article sur la tvhat dans la revue “l’officiel pc raspberry pi” N°9 qui vient de sortir
      Tous mes voeux pour 2019
      À bientôt
      François

      Répondre
      1. CDBI30

        Bonjour François,
        A mon tour tous mes vœux les meilleurs pour 2019
        Je précise que l’ensemble fonctionne également sur mon réseau CPL…..
        regarder la télé dans le grenier est au top !!
        oui, en effet, je suis abonné à officiel PC
        Bon réveillon
        Christian

        Répondre
  8. Damien GAUTIER DE LAHAUT

    Bonjour,
    Mon vidéoprojecteur est relié avec un câble HDMI (10 mètres).
    Pour arrêter proprement le raspberry pi, tout simplement je le débranche ! ?(Mais ce n’était peut être pas la question)
    Je vois que pour certains, l’accès réseau au serveur fonctionne. Je ferai un essai juste pour voir car ce n’était pas mon besoin.
    En effet, pour mes autres télés, je reste attaché et mes télés aussi, au câble d’antenne. Car il suffit d’un seul appui sur la télécommande pour que ça démarre. Pour avoir essayé d’introduire le système à base de raspberry à la maison, j’ai quand même constaté que le système ne recueillait pas un bon WAF?
    Bon réveillon à toutes et tous !
    Damien

    Répondre
  9. Alain

    Bonjour,
    reçu le TV HAT hier, tout fonctionne parfaitement en suivant les explications ci-dessus avec un RPi 3B.

    Sauf un détail gênant : si j’utilise la sortie audio HDMI du RPi aucun problème, mais si j’utilise la sortie audio analogique, là le son grésille et le RPi plante assez rapidement.
    Évidemment c’est cette sortie que je voudrais utiliser, elle est reliée à mon ampli.

    Je précise que pour le reste des médias lus par Kodi avec ce Rpi il n’y a aucun problème.
    Peut-être le flux audio de la TNT est il “hors-norme” pour le hard du RPi ?

    J’ai vu qu’il y avait dans la page de configuration de TVHeadend serveur un onglet “Profils de Flux”… Peut-être faudrait il ré encoder à la volée le flux audio ???

    Quelqu’un a-t-il déjà rencontré ce problème ?
    En tout cas merci pour cet article.

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Alain
      je fais tourner TvHAT sur un Pi3B+
      effectivement il y a quelques chaines pour lesquelles le son craque un peu
      mais je n’ai pas de plantage…
      j’espère que quelqu’un pourra vous proposer une solution

      Répondre
  10. Damien GAUTIER DE LAHAUT

    J’ai eu des soucis de saturation même avec le HDMI en essayant des paramètres par-ci par-là. Pour résoudre le problème j’ai baissé le volume au niveau du raspberry en augmentant au niveau de la barre de son.
    Peut être pouvez vous essayer cette solution…
    Par ailleurs, mes problèmes de son ont été résolus par une réinstallation de zéro.
    Damien

    Répondre
  11. Alain

    Bonjour,
    plus de plantage (c’était lié à autre chose), mais toujours ce grésillement insupportable…
    Et tout réinstaller n’a pas apporter de solutions…

    Une idée ?

    Répondre
  12. Alain

    Bonjour,
    je me pose une question :
    comment gérer deux enregistrements successifs sur la même chaîne ?

    En mettant des marges en amont et en aval de chaque programme, ça ne marche pas.

    Pas possible que deux fichiers soit créés en même temps ?

    Répondre
  13. sudtek

    Bonjour à tous l’un d’entre vous a t’il testé ce produit pour faire du SDR et de l’ADBS ?
    Si oui pourriez vous faire un retour d’expérience, sur entre autres les plages de fréquences accessibles, la dérive, softs utilisés pour contrôler le biniou à distance ….

    Ce hat peut-il être connecté sur rpi0 juste pour servir de server de flux pour les appli SDR ?

    Merci

    Répondre
  14. Christophe

    J’ai retrouvé sur kubii la petite phrase “Le téléviseur HAT peut décoder un multiplex à la fois et chacun d’entre eux peut contenir plusieurs chaînes.”

    Ça sous entant plusieurs chaînes lisibles dans un multiplex ! Après faut peut être un peut de puissance pour tout décompresser.

    Je vais investir dans quelques jours.

    Répondre
  15. amd

    j’ai effectué cette utilisation de la tnt avec une clé avermedia, j’ai pas mal de macroblock à l’écran, je pensais que cela provenez de la puissance du rpi 3 ?

    Répondre
  16. Christophe

    Bonjour,

    Petit retour d’expérience après avoir réceptionné mon TV HAT et son RPI3B+. J’ai suivis le tutoriel, tout a parfaitement fonctionné.
    Ça marche super bien. Il faut juste une bonne qualité de réception TNT et un bon câble d’antenne, avec des connecteurs pas super bons, ca capte pas.
    Coté kodi et libre elec. Ca marche top, on peut utiliser clavier souris mais c’est pas pratique d’avoir ça qui traine a coté de la télé. Utiliser son PC avec un navigateur pour controler KODI ou le module d’enregistrements fonctionne a merveille. On peut tout faire. Evidement le RPI avec sa carte télé est relié en hdmi sur la télé. Et surprise, avec la télécommande de ma télé, je controle Kodi. Les numéros changent de chaine, le +/- pour changer de chaine fonctionne. Le son, ba c’est la télé qui gère. Et pour se ballader dans les menu de Kodi, les fleches multidirectionnelles de la télécommande fonctionne. C’est pas super ça !
    Pour des raison pratique j’ai installé libreelec sur une carte de 16Go que j’avais sous la main. Pour les enregistrements c’est juste il faut faire attention. Ayant mis le RPI+Hat dans le boitier proposé a imprimer, j’ai pas mis de disque dur.

    Pour corriger cela, j’ai un autre RPIB3+, sans carte SD mais un disque dur, dans un beau boitier trouvé sur Kubii. Configuré en NAS/NFS.
    J’ai mis tous mes fichiers multimédia dessus et paramétré les bibliothèques de kodi sur le NAS. Le tout en wifi, films et musiques se lisent sans interruptions. Et c’est accessible au reste de la famille sans sollicité le TVHAT.

    Les fichiers enregistrés par le TVHAT sont de très bonne qualités, mais un peut grosse. Du coup si je garde l’enregistrement, je le converti en optimisant la compression. Je divise par 3 la taille du fichier.
    Pour ne pas avoir trop d’enregistrement sur ma carte SD du HAT, je profite de la conversion pour mettre le fichier allégé sur le NAS et supprimer l’original sur le HAT.

    JE suis très content, n’étant pas éligible à la TV sur l’adsl, ca me fait un bon boitier multimédia pour la télé grâce a la TNT.

    Répondre
