Publié le 28 octobre 2021 - par

Raspberry Pi Zero 2 un nouveau Pi Zero plus puissant

La fondation a sorti un nouveau modèle de Raspberry Pi Zero, le modèle 2. Il est équipé d’un CPU ARM Cortex-A53 quadricœur 64 bits tournant à 1 GHz. Il intègre maintenant un processeur de Raspberry Pi 3. Dans un volume restreint (la taille d’un ticket de métro), vous aurez donc un nano-ordinateur qui n’aura pas à rougir de ses performances.

Un nouveau Raspberry Pi Zero 2 avec le CPU 4 cœurs du Raspberry Pi 3

La sortie du Raspberry Pi Zero avait été une surprise, en son temps (novembre 2015). 6 ans plus tard et après quelques évolutions (ajout du port CSI, WiFi…) voici la version 2 du Raspberry Pi Zero. Cette fois c’est le microprocesseur qui a été changé, on passe d’un seul cœur à un quadruple cœur  à 1 GHz.

Ce Raspberry Pi Zero 2 W est le dernier né de la gamme d’ordinateurs monocarte (SBC = Single Board Computer) et il est parmi les plus abordables.

Successeur du révolutionnaire Raspberry Pi Zero W, le Raspberry Pi Zero 2 W est une carte qui peut remplacer la carte Pi Zero originale par simple échange.

La carte intègre un processeur ARM Cortex-A53 64 bits à quatre cœurs, cadencé à 1 GHz. Son cœur est un système en un seul boîtier (SiP = system-in-package) Raspberry Pi RP3A0, intégrant une puce Broadcom BCM2710A1 et 512 Mo de SDRAM LPDDR2. Ce nouveau processeur offre au Raspberry Pi Zero 2 W 40 % de performances supplémentaires avec un seul fil d’exécution (single-thread) et cinq fois plus en mode multi-thread, par rapport au Raspberry Pi Zero mono cœur d’origine.

Le Raspberry Pi Zero 2 W offre un réseau local WiFi 802.11 b/g/n à 2,4 GHz et Bluetooth 4.2,  ainsi que la prise en charge de Bluetooth Low Energy (BLE).

La carte est dotée d’un emplacement pour carte microSD, d’un connecteur pour caméra CSI-2, d’un port USB On-The-Go (OTG) et d’un port 40 points où le connecteur GPIO n’est pas monté. La carte est compatible avec les cartes HAT.

Le Raspberry Pi Zero 2W est alimenté via une prise micro USB. La sortie vidéo s’effectue sur un port mini HDMI mais la vidéo composite peut facilement être mise à disposition via des points de test, si nécessaire.

Partageant le même facteur de forme que le Raspberry Pi Zero original, le Raspberry Pi Zero 2W
s’intègre dans la plupart des boîtiers Raspberry Pi Zero existants.

Caractéristiques

  • Facteur de forme : 65 mm × 30 mm
  • Processeur : Broadcom BCM2710A1, SoC quadri-cœur 64 bits (Arm Cortex-A53 @ 1GHz)
  • Mémoire : 512 MO LPDDR2
  • Alimentation : 5V CC 2.5A
  • Température de fonctionnement : -20°C à +70°C

Connectivité :

  • Réseau local sans fil 2,4 GHz IEEE 802.11b/g/n, Bluetooth 4.2, BLE, antenne embarquée
  • 1 × interface USB 2.0 avec OTG
  • Emplacement pour une embase d’E/S 40 broches compatible HAT
  • Emplacement pour carte microSD
  • Port Mini HDMI
  • Connecteur pour caméra CSI-2

Sorties Vidéo :

  • Interface HDMI
  • Vidéo composite

Multimédia :

  • Décodage H.264, MPEG-4 (1080p30)
  • Codage H.264 (1080p30)
  • Graphiques OpenGL ES 1.1, 2.0

Durée de vie en production : Le Raspberry Pi Zero 2 W restera en production jusqu’au moins
janvier 2028

Conformité : Pour une liste complète des approbations locales et régionales du produit, veuillez visiter pip.raspberrypi.com



Dimensions (en mm)

Le Raspberry Pi Zero 2W en images

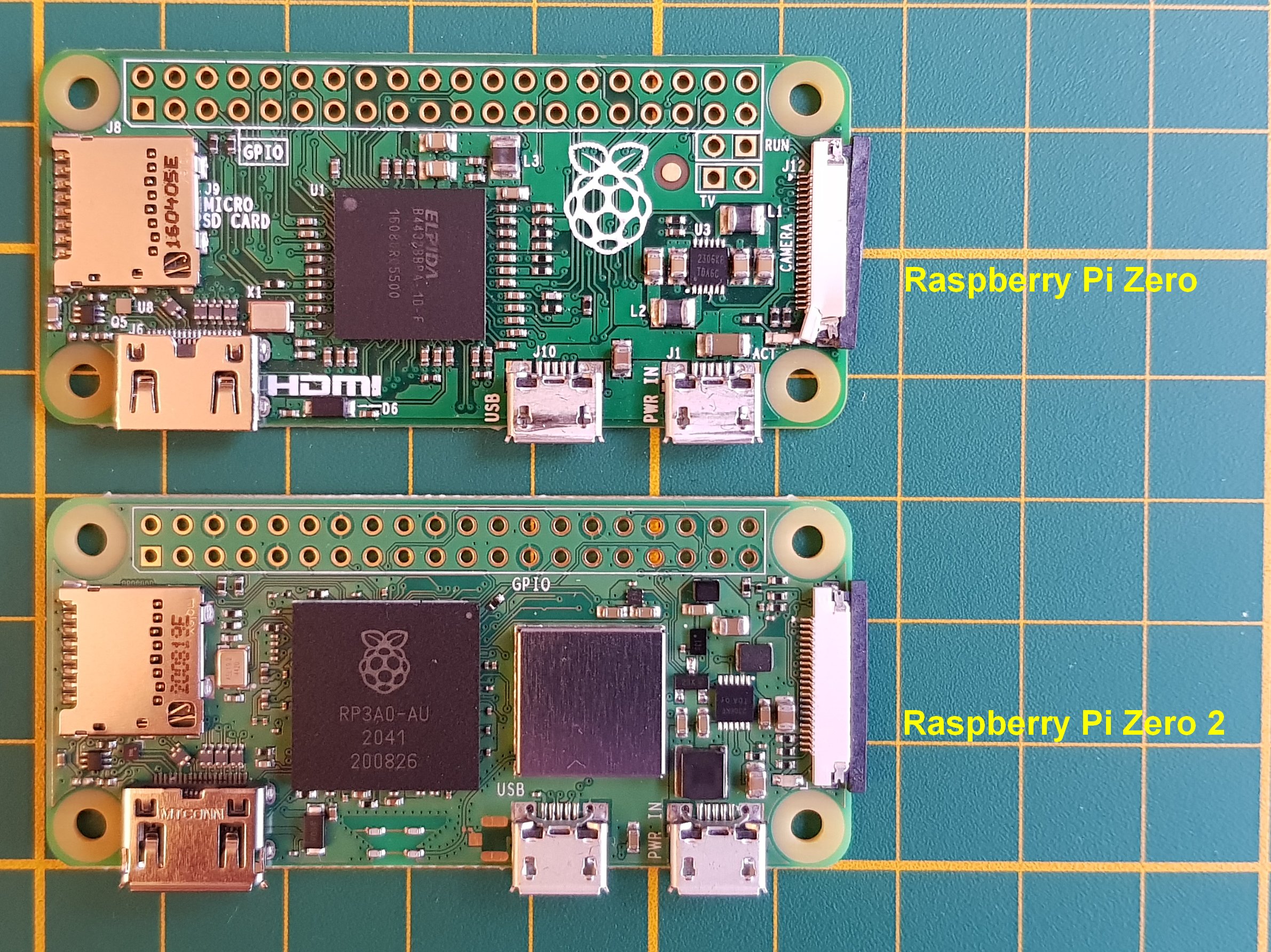

La Raspberry Pi Zero ancienne version en haut. Au dessous le nouveau Raspberry Pi Zero 2 W

La Raspberry Pi Zero ancienne version en haut. Au dessous le nouveau Raspberry Pi Zero 2 W

La Raspberry Pi Zero ancienne version en haut. Au dessous le nouveau Raspberry Pi Zero 2 W

La Raspberry Pi Zero ancienne version en haut. Au dessous le nouveau Raspberry Pi Zero 2 W

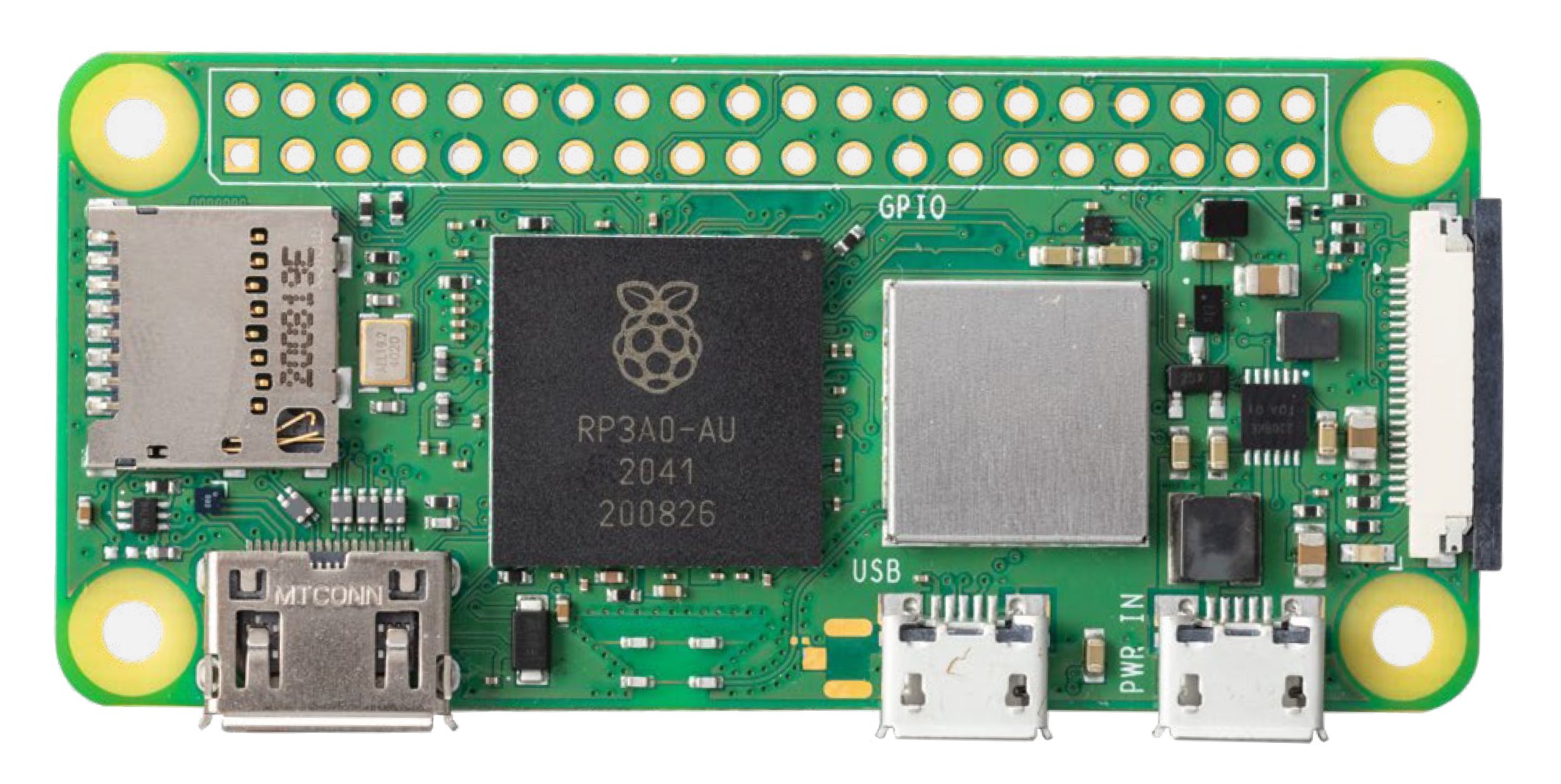

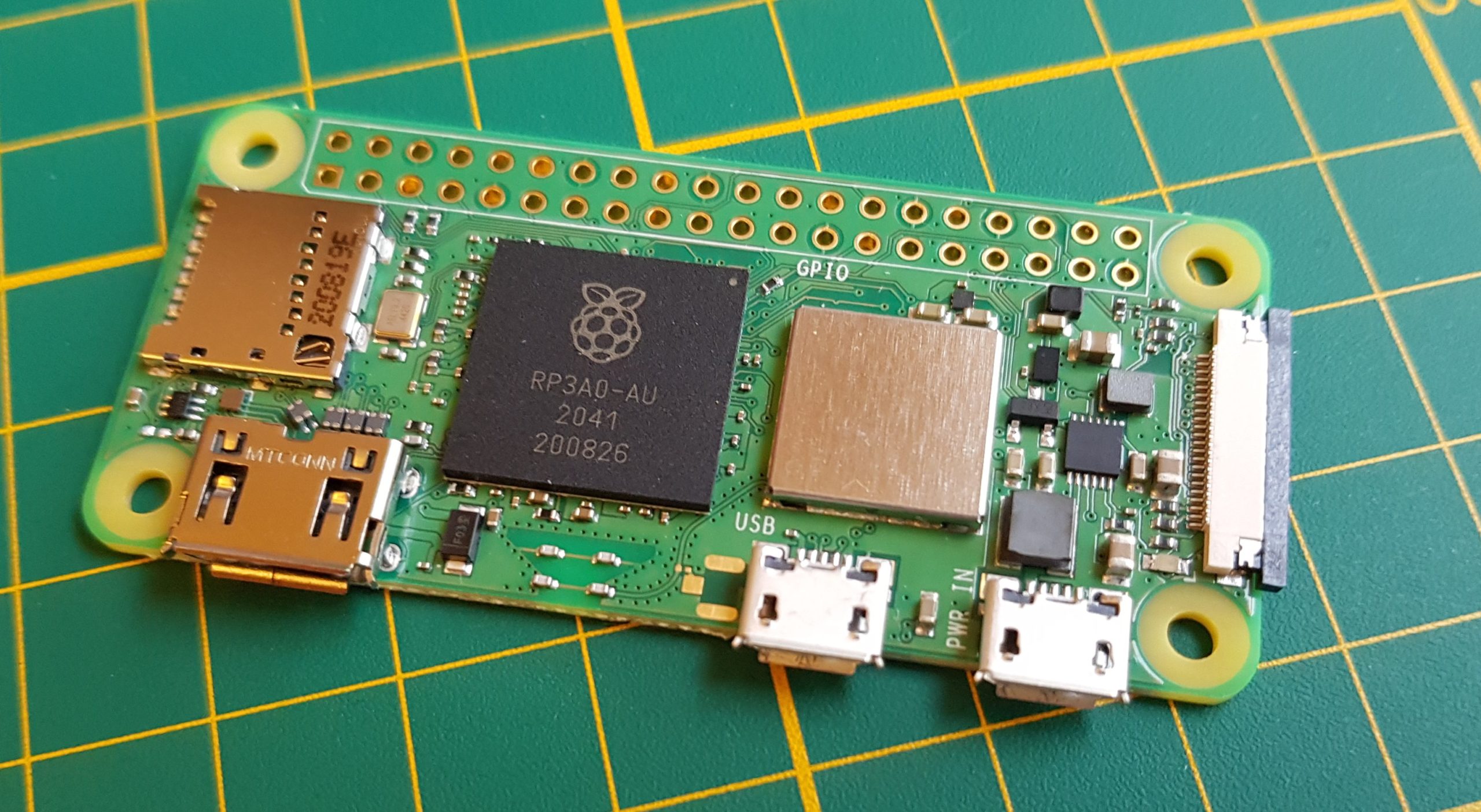

Vue de dessus du Raspberry Pi Zero 2 W

Vue de dessus du Raspberry Pi Zero 2 W

Vue de dessus du Raspberry Pi Zero 2 W

Vue de dessus du Raspberry Pi Zero 2 W

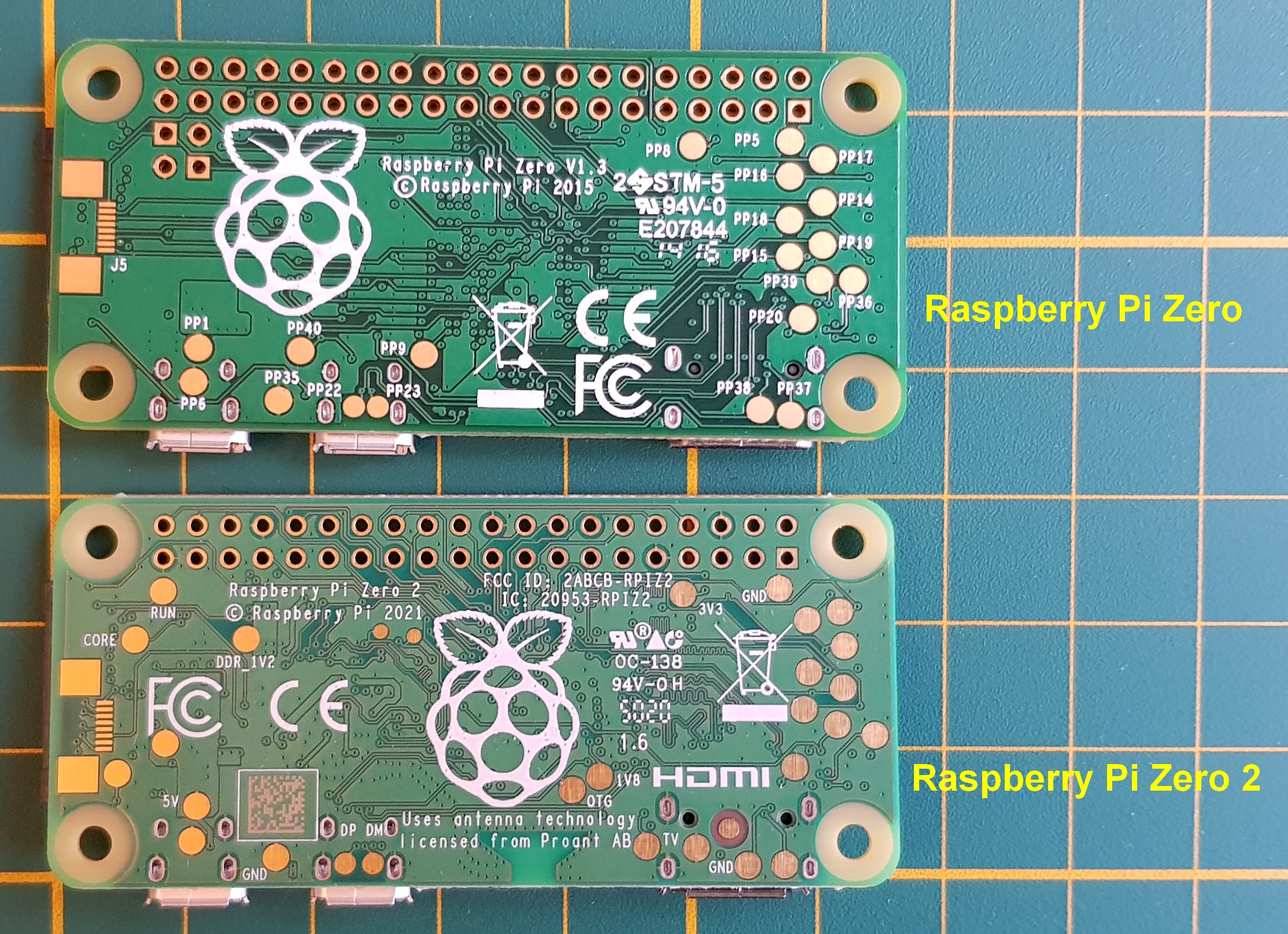

Vue de dessous du Raspberry Pi Zero 2 W

Vue de dessous du Raspberry Pi Zero 2 W

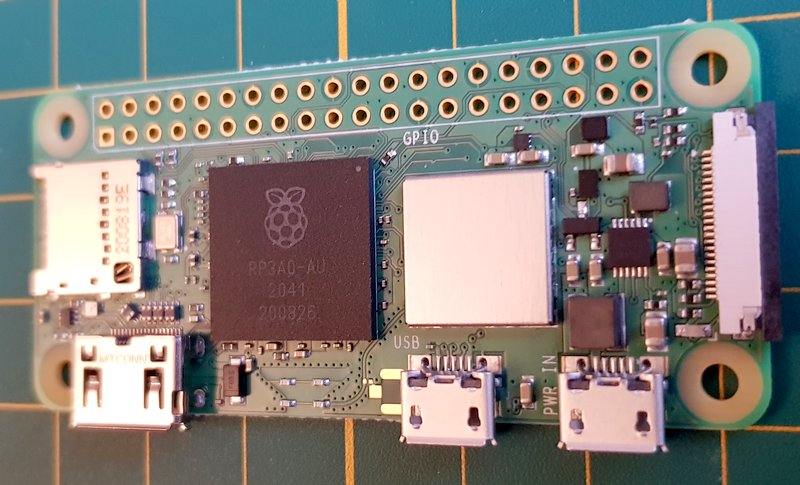

Vue de dessus du Raspberry Pi Zero 2 W

Vue de dessus du Raspberry Pi Zero 2 W

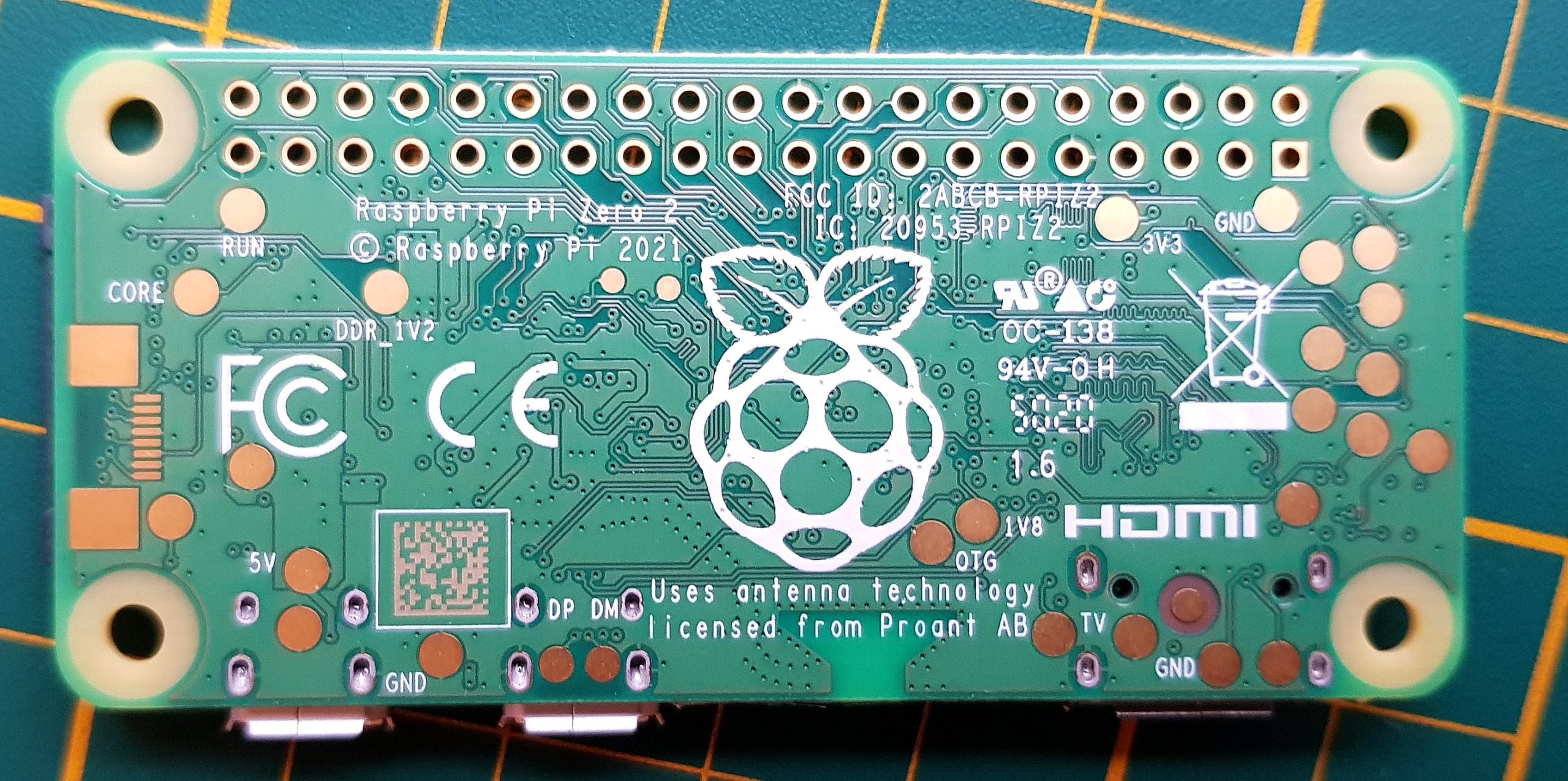

Identification et logo du Raspberry Pi Zero 2 W

Identification et logo du Raspberry Pi Zero 2 W. Comme sur les versions précédentes de Pi Zero, il n’y a aucun composant sous la carte, ce qui facilite sa fixation (avec du double face par exemple).

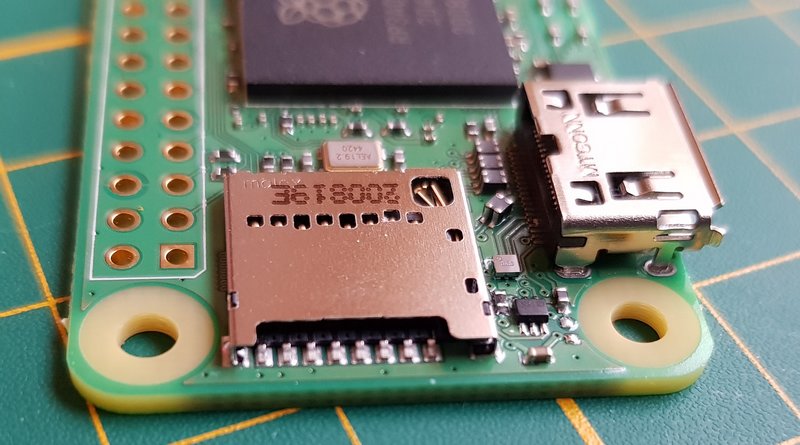

Support de carte microSD

Support de carte microSD

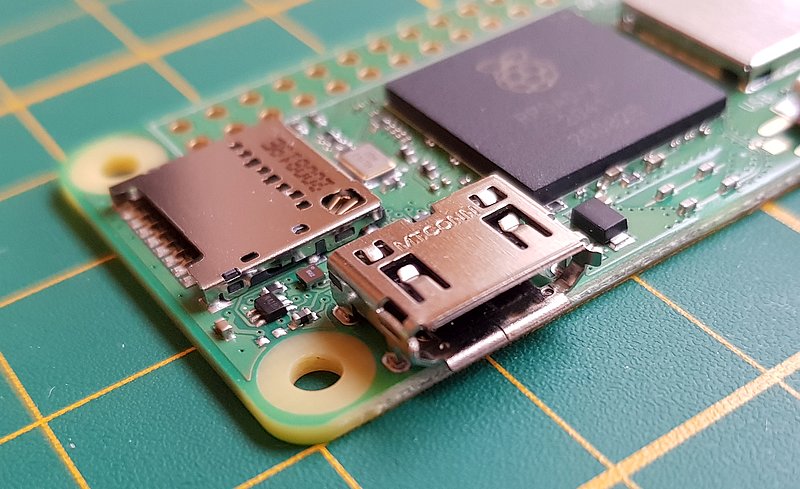

Connecteur vidéo mini HDMI

Connecteur vidéo mini HDMI

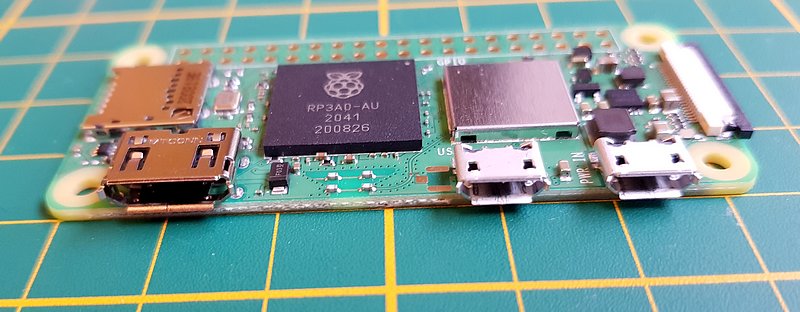

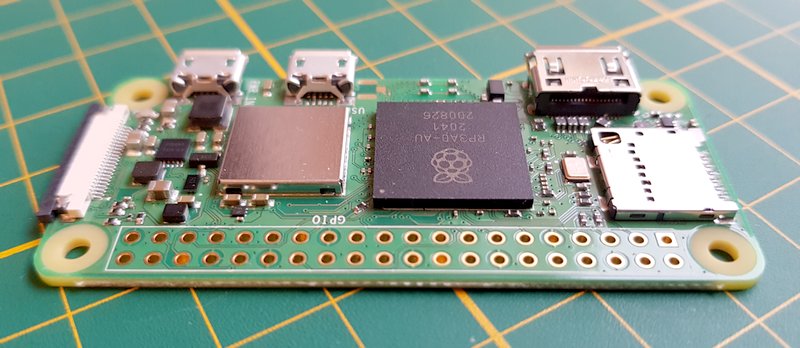

Le Raspberry Pi Zero 2 W est peu épais. La plus grande hauteur est celle du connecteur mini HDMI

Le Raspberry Pi Zero 2 W est peu épais. La plus grande hauteur est celle du connecteur mini HDMI

Le processeur intègre le CPU, le GPU et la RAM

Le processeur intègre le CPU, le GPU et la RAM. Sur les précédentes versions on avait un empilage de composants, ici tout est dans le même boîtier

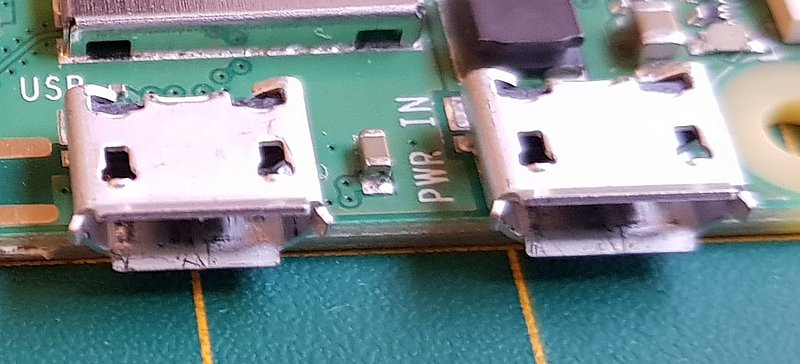

Connecteur USB (à gauche) et alimentation (à droite)

Connecteur USB (à gauche) et alimentation (à droite)

Au premier plan, connecteur caméra CSI-2. Juste derrière l'alimentation à découpage chargée de fournir les différentes tensions à la carte.

Au premier plan, connecteur caméra CSI-2. Juste derrière l’alimentation à découpage chargée de fournir les différentes tensions à la carte.

Le module WiFi-Bluetooth est protégé par un blindage métallique

Le module WiFi-Bluetooth est protégé par un blindage métallique

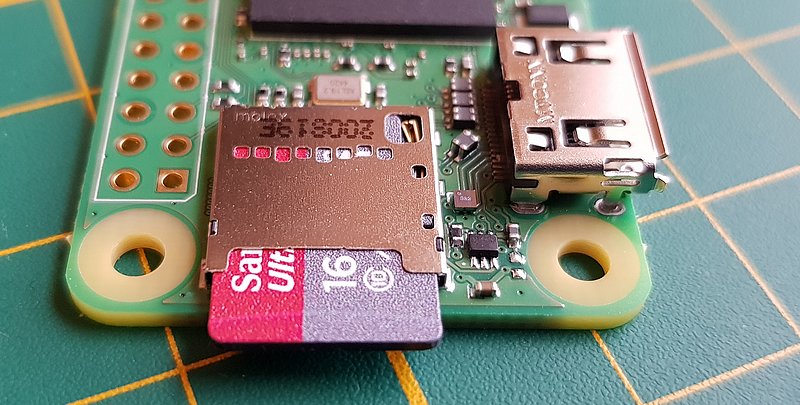

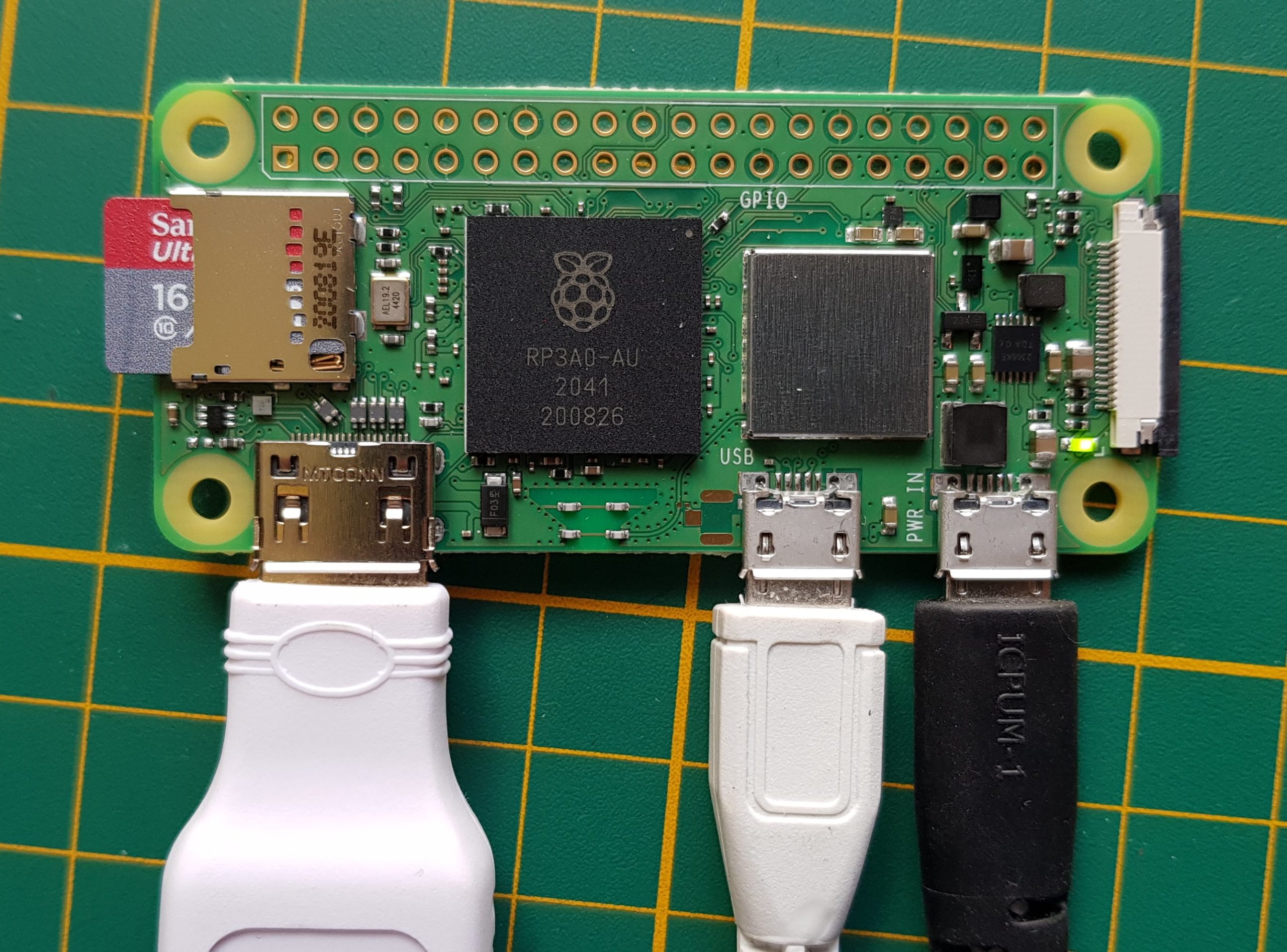

La carte SD en place dans le connecteur

La carte SD en place dans le connecteur

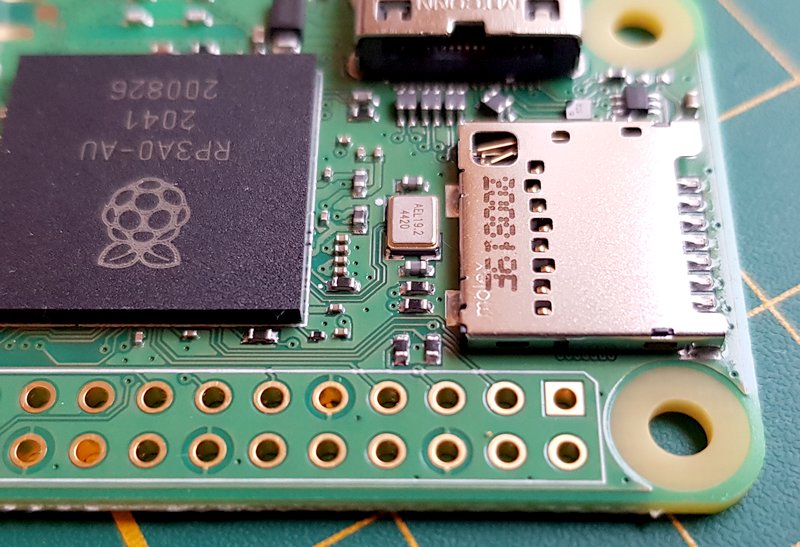

Le connecteur GPIO du Raspberry Pi Zero 2 W. La broche 1 est repérée par une pastille carrée

Le connecteur GPIO du Raspberry Pi Zero 2 W. La broche 1 est repérée par une pastille carrée

Le connecteur GPIO du Raspberry Pi Zero 2 W. La broche 1 est repérée par une pastille carrée

Le connecteur GPIO du Raspberry Pi Zero 2 W. La broche 1 est repérée par une pastille carrée

Vidéo

Consommation

C’était également intéressant de tester la consommation de cette carte. J’ai utilisé un adaptateur USB pour connecter souris et clavier.

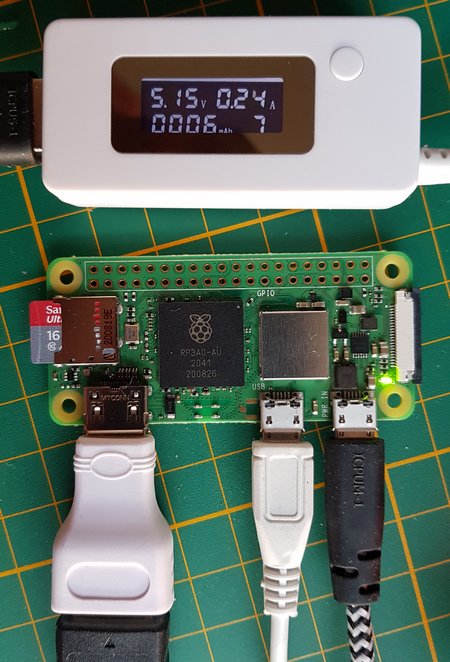

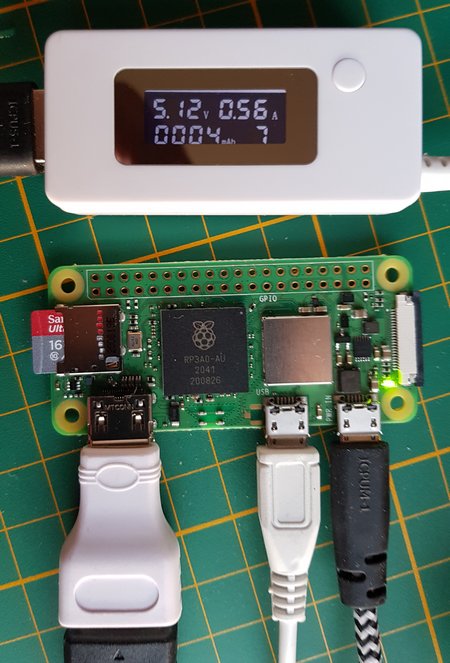

En cours de démarrage la consommation fluctue avec des pointes vers 500 mA (ici 560 mA) mais c’est temporaire et sur un affichage du bureau, la consommation s’établit autour de 250 mA.

Conclusion

Avec cette nouvelle version, la Fondation met à disposition des makers et des professionnels un nouvel ordinateur de la taille d’un ticket de métro, avec la puissance d’un Raspberry Pi 3. La correspondance des facteurs de forme permet de remplacer les anciens modèles par ce nouveau Pi Zero.

Dites nous dans les commentaires ce que vous en pensez et quels projets vous souhaiteriez réaliser avec ce tout nouveau Raspberry Pi Zero.

Merci à Kubii pour les informations et la fourniture anticipée d’une carte pour les tests. Il ne semble pas y avoir de limitation à une unité par commande, contrairement à ce qui se passe pour le Raspberry Pi Zero. Le nouveau PiZero est vendu 16,50€. Il y a également une alimentation (6,90€) et des kits de démarrage à 35€ et 45€. Vous trouverez ce matériel dans la boutique Kubii en suivant ces liens :

Raspberry Pi Zero 2 W :

Le Raspberry Pi Zero en boîtier, avec un clavier et une souris "officiels", plus une tasse de café

Le Raspberry Pi Zero 2W seul est vendu 16,50€

https://www.kubii.fr/cartes-raspberry-pi/3455-raspberry-pi-zero-2-w-5056561800004.html

Alimentation pour Raspberry Pi Zero 2 W :

Alimentation format de prise EU pour le Raspberry Pi Zero 2W

L’alimentation officielle 12,5w. Compatible avec le nouveau Raspberry Pi Zéro 2 W et avec les Raspberry Pi 1/1+/2/3/3+ et les modèles premières versions de Pi Zero et Pi Zero W. Elle est vendue 6,90€

https://www.kubii.fr/accessoires-officiels-raspberry-pi/3456-alimentation-raspberry-pi-micro-usb-125w.html

Kit Raspberry Pi Zero 2 W :

Kit de matériel Raspberry Pi Zero 2W : Alimentation, câbles, boîtier, radiateur, connecteur GPIO, Raspberry Pi Zero 2W

Le Kit est vendu 45€, il existe une version allégée à 35€. Vous choisirez en fonction de vos besoins et du matériel dont vous disposez…

https://www.kubii.fr/kits-raspberry-pi-zero/3477-kits-raspberry-pi-zero-2-w-3272496308275.html
