Démarrer avec Seeedstudio Xiao RP2040

Je vous ai présenté récemment la carte XIAO RP2040 de Seeedstudio. Elle a l’avantage d’être équipée d’un RP2040, produit par la Fondation Raspberry Pi, le même qui équipe le Raspberry Pi PICO et le PICO W. On est donc en pays connu. Je vous propose de démarrer avec cette carte et de commencer à la prendre en main au travers de quelques programmes simples en microPython. Pour les tests j’utiliserai un Thonny sous Windows 11 qu’une majorité de débutants utilisent. J’utilise le même programme avec un Pi 4 ou un Pi 400, référez vous à mes précédents articles pour plus d’informations.

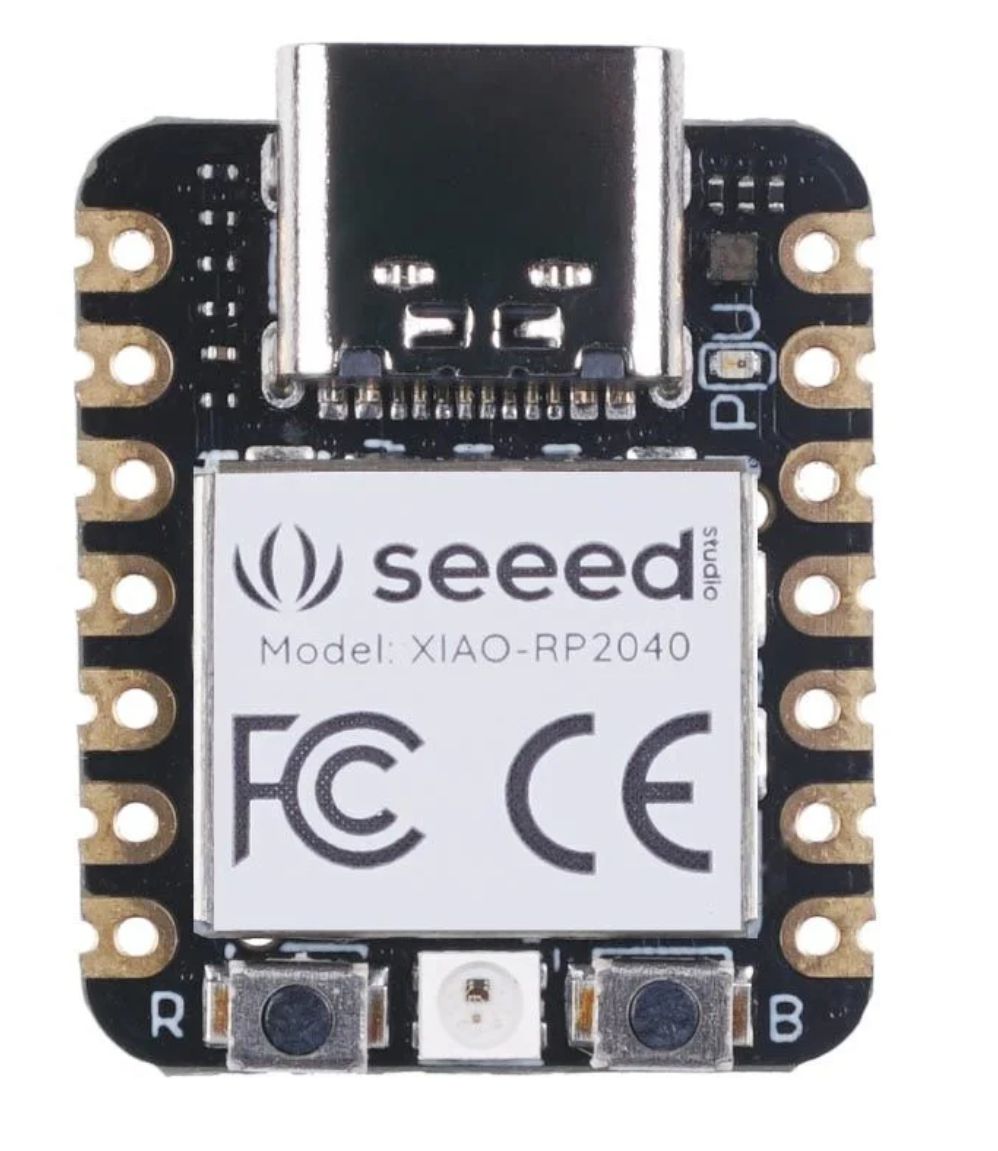

Carte miniature Seeedstudio Xiao RP2040

Cet article est en partie la traduction du Wiki de Seeedstudio sur la carte XIAO RP2040.

Présentation

Le XIAO RP2040 est aussi petit que le Seeeduino XIAO mais il est plus puissant :

Il embarque le puissant processeur double-cœur RP2040 qui peut fonctionner avec une horloge jusqu’à 133 MHz, et qui est un microcontrôleur à faible consommation. Le XIAO RP2040 dispose également de 264 Ko de SRAM et de 2 Mo de mémoire Flash embarquée, ce qui permet de sauvegarder et d’exécuter davantage de programmes.

Cette petite carte présente de bonnes performances en matière de traitement et consomme moins d’énergie. Elle a une taille minuscule (20×17.5mm) et peut être utilisée pour des dispositifs portables et des petits projets.

La carte XIAO RP2040 possède 14 broches GPIO qu’on peut configurer comme 11 broches numériques, 4 broches analogiques, 11 broches PWM, 1 interface I2C, 1 interface UART, 1 interface SPI, 1 interface SWD Bonding pad (débuggage série) selon les besoins.

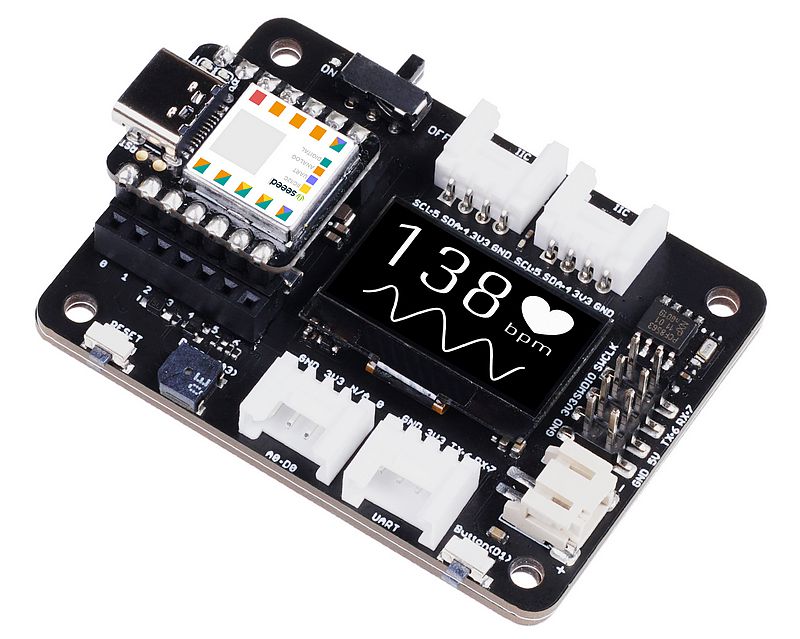

La carte XIAO RP2040 est compatible avec la carte d’extension XIAO ci-dessus.

XIAO RP2040 supporte la programmation Arduino, MicroPython et CircuitPython, des exemples  sont fournis pour chaque langage de programmation :

Cet article se base sur l’utilisation de microPython.

Caractéristiques

Un puissant microcontrôleur (MCU) : Processeur ARM Cortex M0+ à double cœur, horloge flexible pouvant atteindre 133 MHz.

Ressources sur la puce : 264 Ko de SRAM et 2 Mo de mémoire Flash embarquée.

Adaptable à de nombreux environnements : Prise en charge de Micropython/Arduino/CircuitPython

Facilite la réalisation de projets : Conception adaptée à la breadboard et au montage en surface (CMS/SMD), pas de composant présent à l’arrière de la carte.

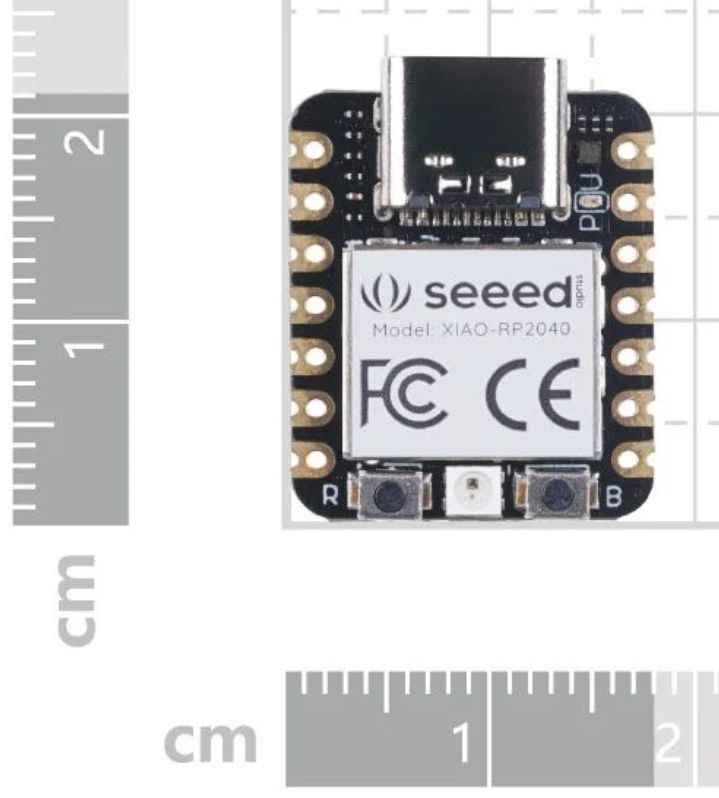

Petite taille : Pas plus grande qu’un timbre : 20×17.5mm pour créer des dispositifs portables et des petits projets.

Interfaces multiples : 11 broches numériques, 4 broches analogiques, 11 broches PWM, 1 interface I2C, 1 interface UART, 1 interface SPI, 1 interface SWD Bonding pad.

Alimentation : 3,3 v / 5 v

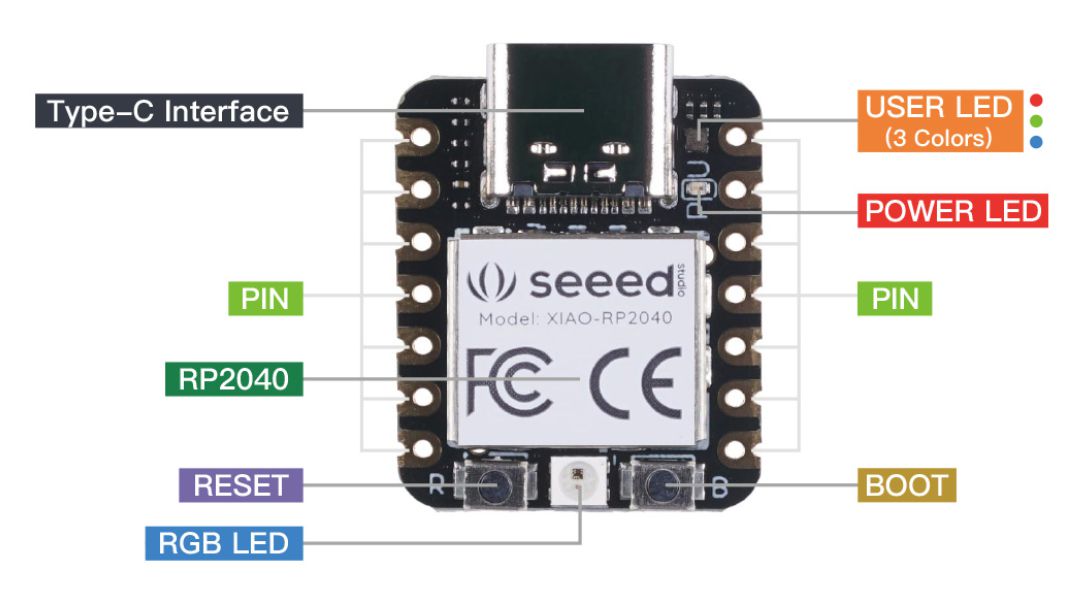

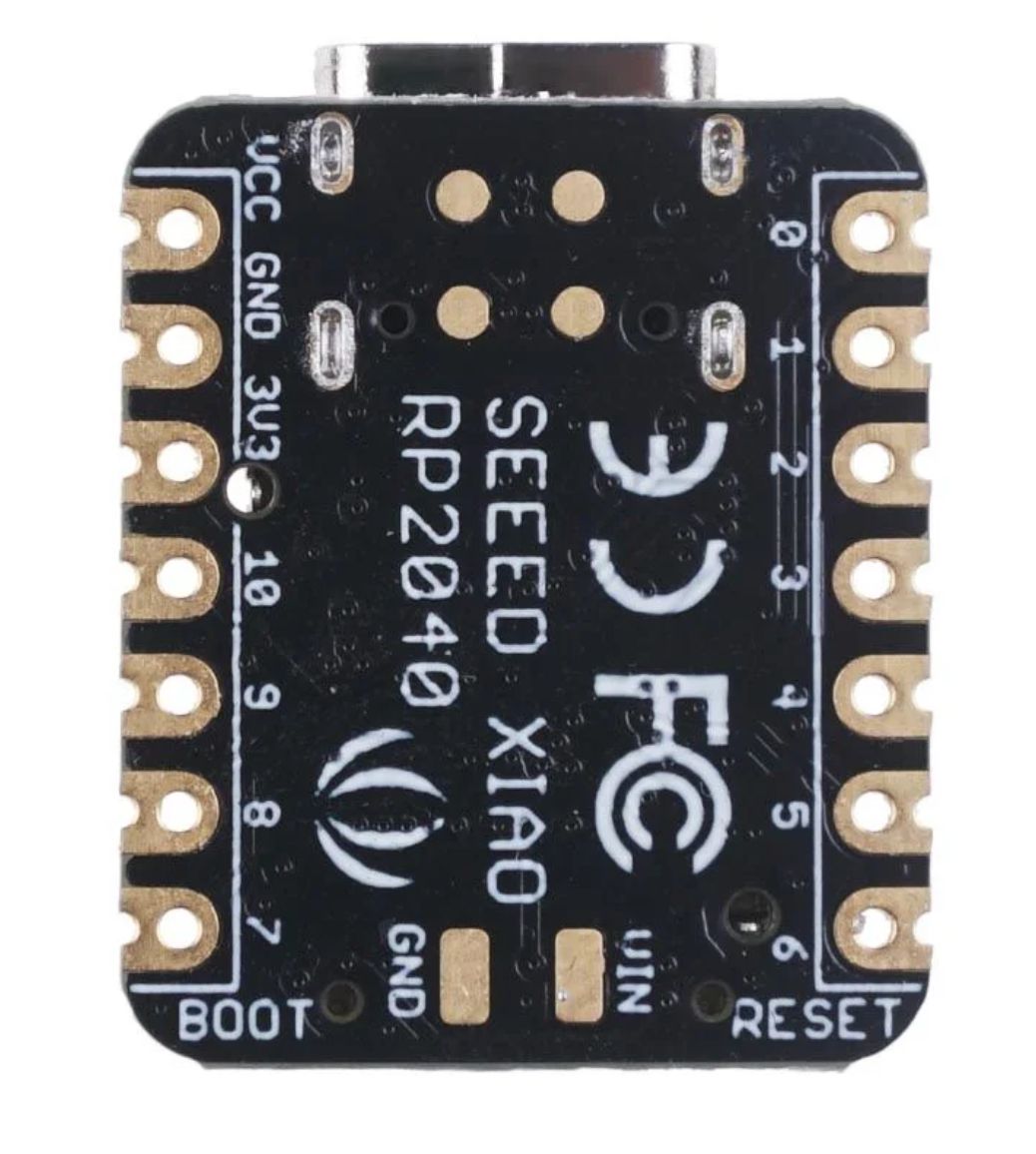

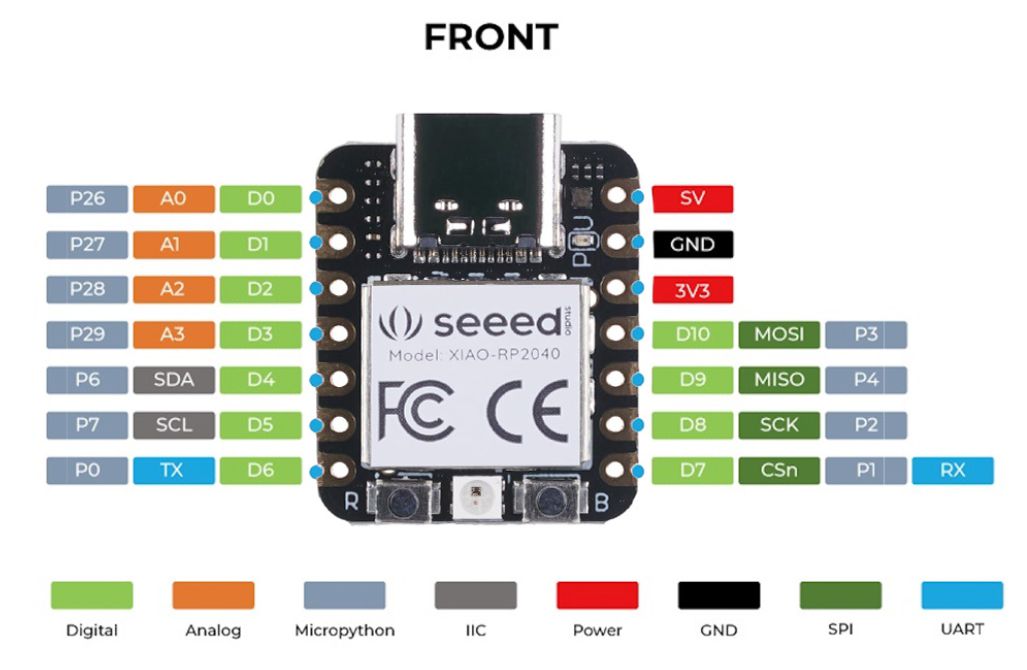

Présentation du matériel¶

Note : Pour les broches d’E/S générales : La tension de fonctionnement du MCU est de 3,3 V. Une tension d’entrée connectée aux broches d’E/S générales peut endommager la puce si elle est supérieure à 3,3 V.


Pour les broches d’alimentation : Le circuit convertisseur DC-DC intégré est capable de transformer une tension de 5V en 3.3V. Il permet d’alimenter le dispositif avec une alimentation de 5V sur la pastille VIN (sous la carte) et la broche 5V  VCC.
Veuillez faire attention de ne pas soulever le couvercle du blindage.

Entrer dans le mode Bootloader

Parfois, la connexion au XIAO RP2040 peut disparaître lorsque la programmation par l’utilisateur échoue ou qu’un programme ne rend pas la main. On peut résoudre ce problème par l’opération suivante :

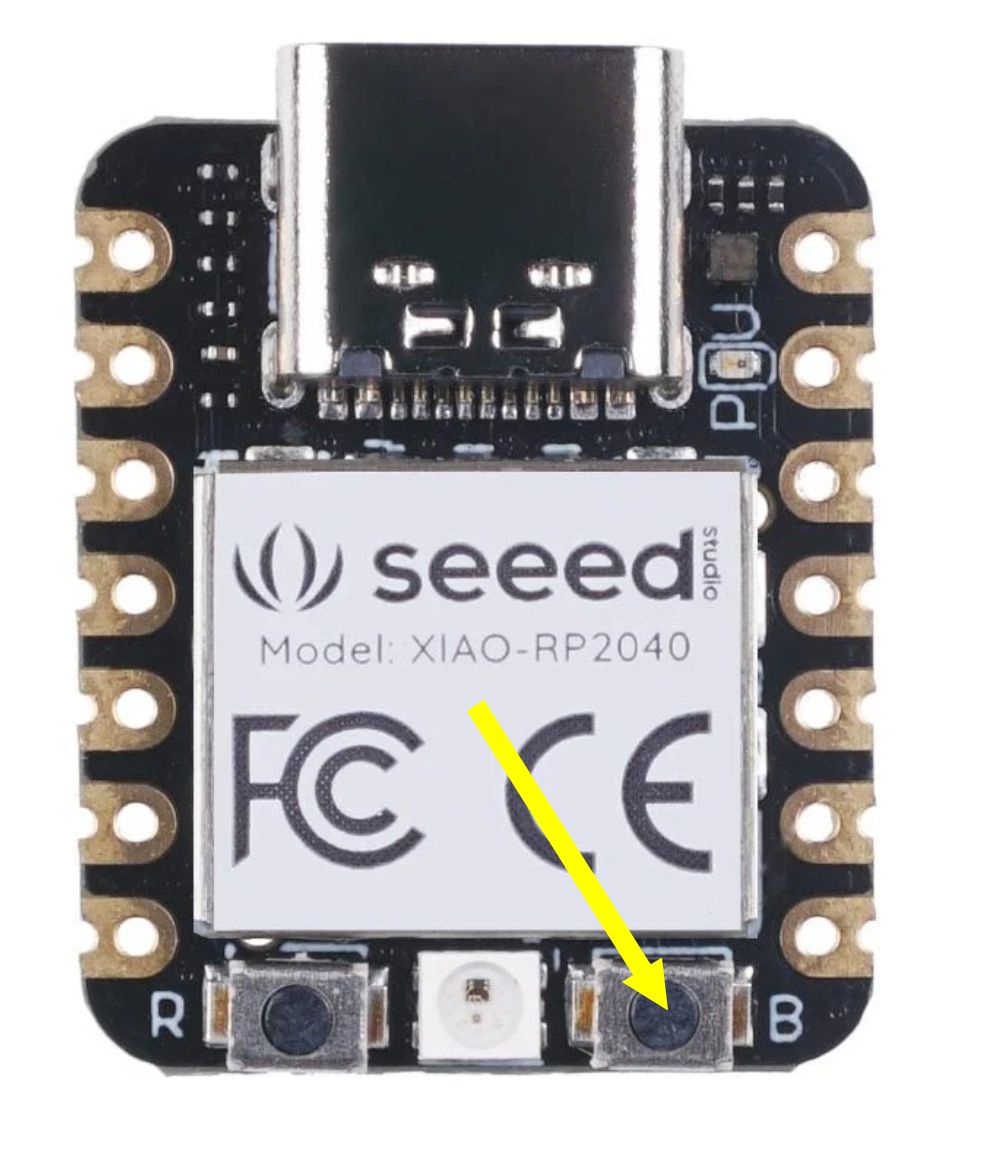

Appuyez sur le bouton « B », maintenez le appuyé et connectez le XIAO RP2040 à votre ordinateur.
L’ordinateur fera apparaître un disque USB.

À ce stade, la puce entre en mode Bootloader et le port d’accès apparaît à nouveau. Le RP2040 possède deux partitions, l’une est le Bootloader et l’autre le programme utilisateur. Le produit contient un code de bootloader dans la mémoire du système lorsqu’il quitte l’usine. Il est possible de le modifier en procédant comme ci-dessus.



Vous verrez apparaître cette fenêtre RPI-RP2. Il suffira de faire un glisser déposer d’un bootloader en .UFO pour recharger microPython ou un autre système. Certains fabricants proposent leur propre mouture de microPython avec les librairies nécessaires pour gérer certains composants déjà intégrées.

Il m’arrive aussi, quand je mets des programmes en démarrage automatique sur le RP2040, de prévoir une « porte de sortie » pour arrêter le programme et reprendre la main avec Thonny. J’utilise parfois l’appui sur un ou 2 boutons poussoir, oui autre méthode. Le programme lorsqu’il détecte cet événement s’arrête et rend la main.

Reset – Réinitialisation

Si vous voulez réinitialiser le XIAO RP2040, effectuez les étapes suivantes :

  • Connectez le XIAO RP2040 à votre ordinateur.

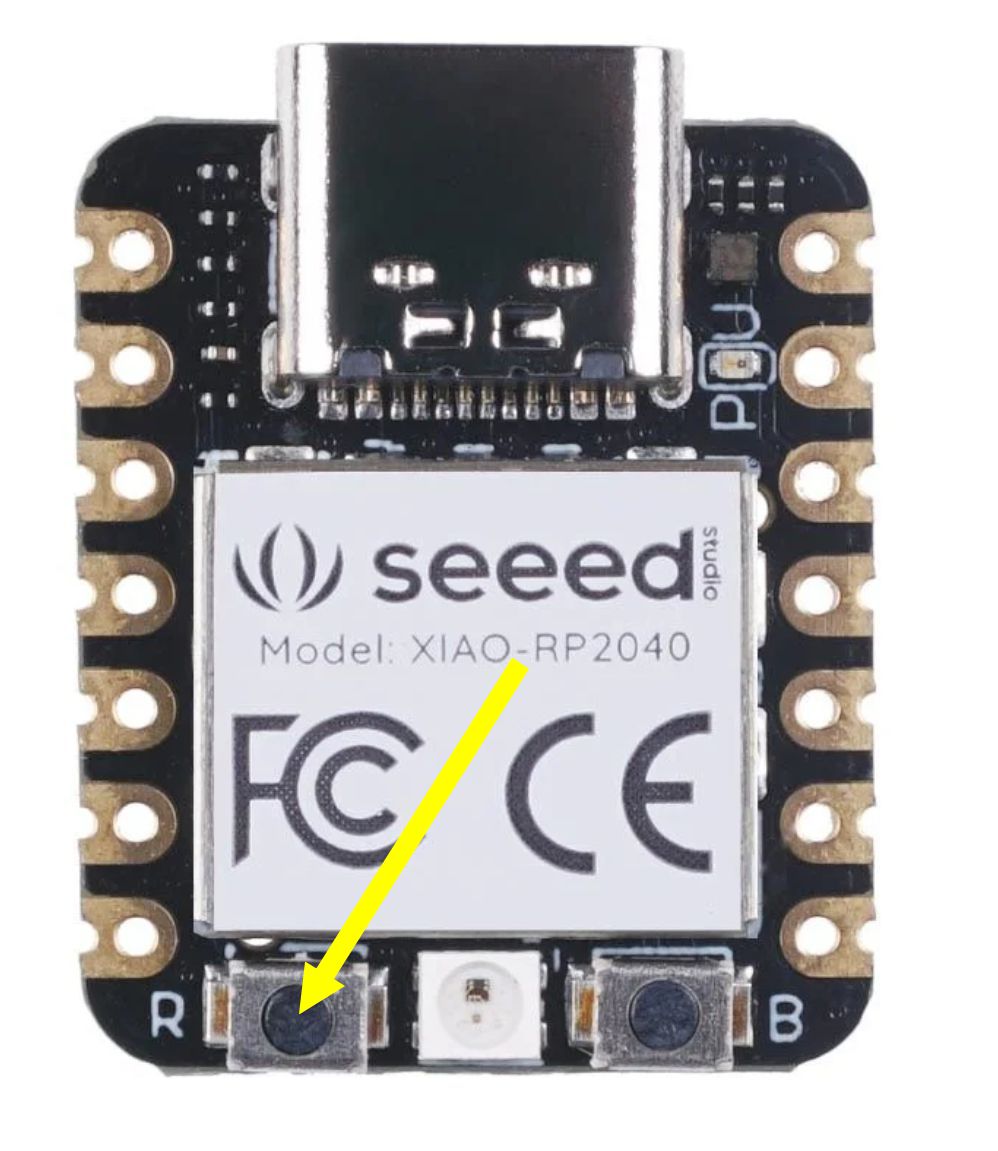

  • Appuyez une fois sur le bouton « R ».

Remarque : le comportement des LEDs monochromes programmables intégrées (deux sont bleues, une est verte) est inversé par rapport à celui d’un Arduino. Sur le XIAO RP2040, la broche doit être tirée vers le bas (mise à 0) pour activer la LED.

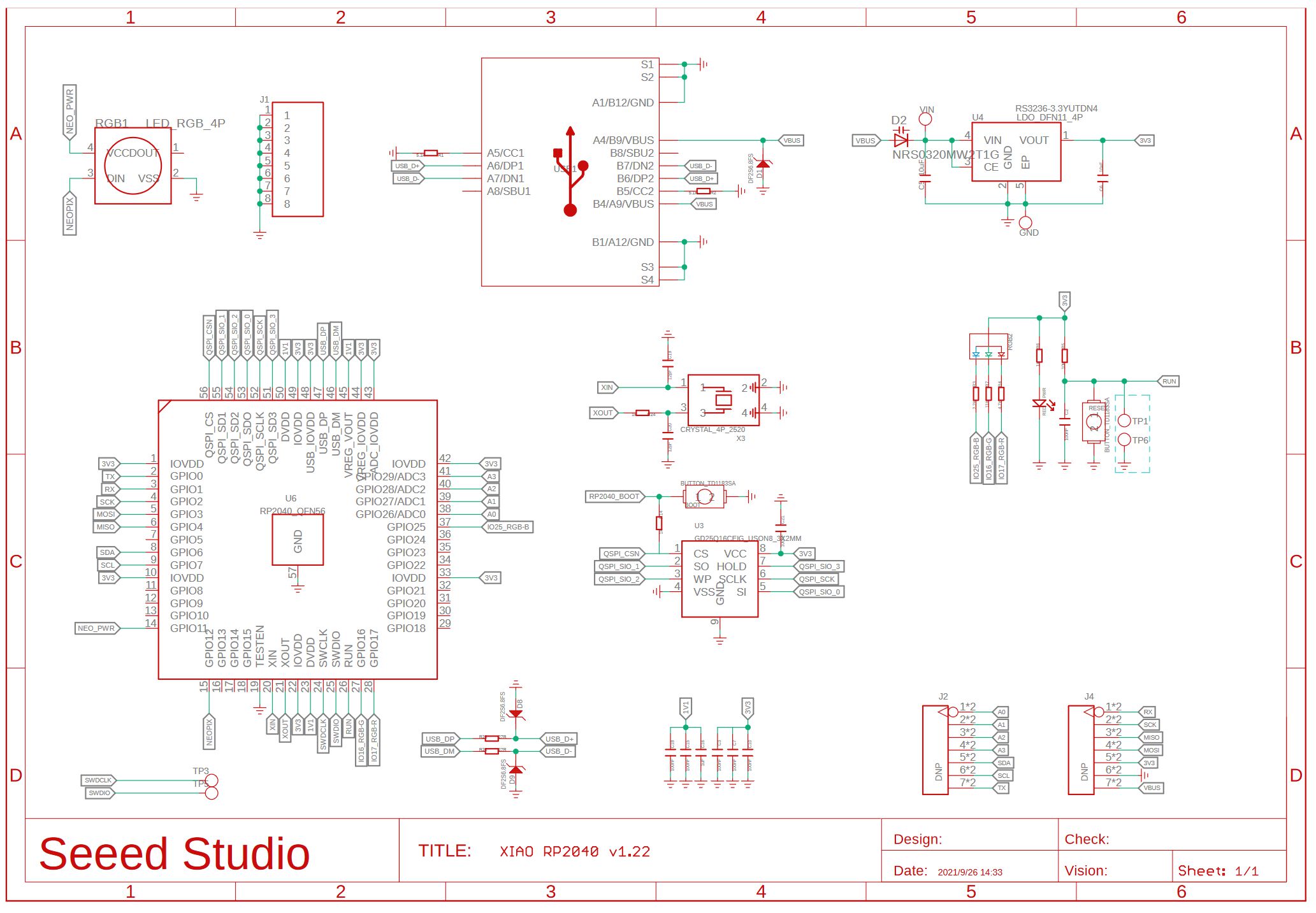

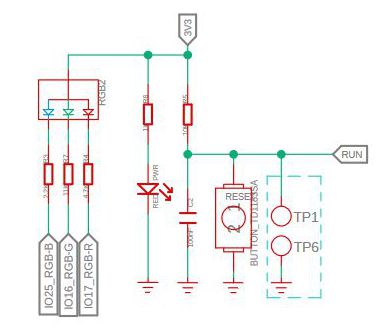

Schéma de la carte

Cliquez pour agrandir

Ce schéma vos permet de repérer les éléments présents sur la carte.

Ici on a la LED d’alimentation, simplement connectée au 3,3 V qui s’allume lorsque cette tension est présente. La LED utilisateur comporte en fait 3 LED

  • La LED R  reliée au GPIO 17
  • La LED V  reliée au GPIO 16
  • La LED B  reliée au GPIO 25

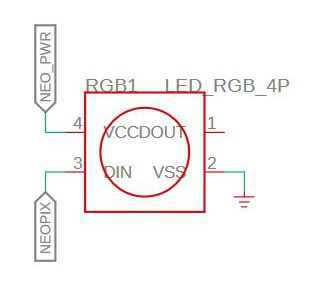

La LED RGB de type WS2812 est une diode programmable, on lui envoie les informations sur NEOPIX (Din) via GPIO 12 et on l’alimente via NEO_PWR sur GPIO11.



Mise en œuvre de microPython

Introduction à MicroPython

MicroPython est un interpréteur Python doté d’une fonction de compilation partielle de code natif. Il fournit un sous-ensemble de fonctionnalités de Python 3.5, implémenté pour les processeurs embarqués et les systèmes contraints. Il est différent de CPython et vous pouvez lire plus sur les différences ici.

Mise en route

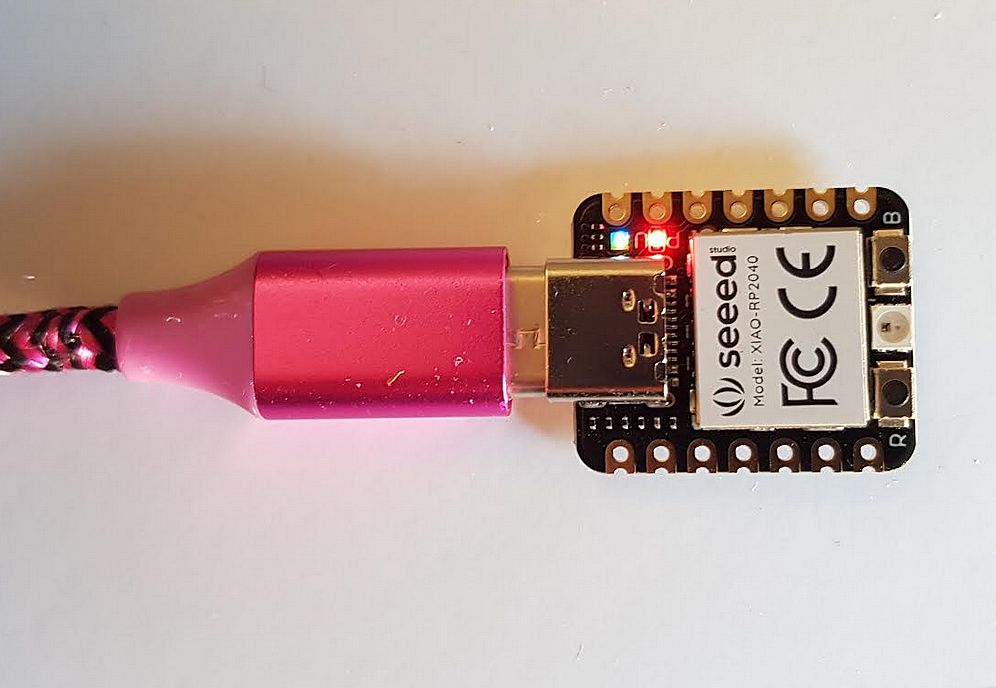

A son arrivée, lorsque je connecte la carte XIAO RP2040 au PC via USB, un programme interne anime la LED utilisateur et la LED RGB. Ce programme a été installé par Seeedstudio, sans doute pour tester le bon fonctionnement de la carte.

Ce programme tourne en boucle et ne rend pas la main. On va devoir mettre un nouveau microPython dans la carte avant de l’utiliser. Cela va la réinitialiser. En cas de carte récalcitrante, il existe une autre solution qui remet l’ensemble de la mémoire à zéro. C’est flash_nuke.uf2 qui est disponible ici. Il suffit de le télécharger et de le copier en suivant la procédure ci-dessous pour remettre le RP2040 comme à sa sortie d’usine.

Installer microPython

De plus cette procédure vous sera utile si vous décidez de changer de Bootloader par la suite.

Téléchargez microPython pour RP2040 en version .UF2. J’ai choisi la dernière version.

Comme vu plus haut, appuyez sur le bouton « B » et connectez le port USB-C. Cette fois la carte ne jour plus les arbres de Noël. La LED RGB reste éteinte et les LED PWR (rouge) et utilisateur (RVB) sont allumées. Une fenêtre RPI-RP2 s’ouvre sur le bureau.

Faites glisser le microPython…uf2 que vous avez téléchargé dans la fenêtre RPI-RP2. A la fin du transfert la fenêtre RPI-RP2 disparait et la carte reboote. Débranchez et rebranchez le port USB-C. La carte XIAO RP2040 démarre « normalement » et le programme d’origine n’est plus exécuté. On va pouvoir commencer à s’amuser 😉

Le matériel utilisé

Tout d’abord, il faut connecter la carte XIAO RP2040 à l’ordinateur et télécharger un code simple depuis MicroPython pour vérifier si la carte fonctionne bien.

Configuration matérielle utilisée :

  • 1 x XIAO RP2040 x1
  • 1 x Câble Type USB-A -USB-C
  • 1 x PC ou Raspberry Pi

Installation de THonny

Étape 1. Téléchargez et installez la dernière version de l’éditeur Thonny en fonction de votre système d’exploitation. Sur Raspberry Pi, THonny est déjà installé si vous utilisez Raspberry Pi OS. Pour Windows la page de téléchargement de Thonny est ici pour la version 3.3 et là pour la version 4.0 (beta). Comme je fais ça pour le fun, j’ai choisi la version 4.0.

Étape 2. Lancez l’éditeur Thonny et Cliquez sur  » Outils→Options  » pour ouvrir les paramètres.

Étape 3. Choisissez l’onglet « Interpréteur » et sélectionnez « MicroPython (Raspberry Pi Pico) » et pour le port comme « Essayer de détecter le port automatiquement« .

Connexion de la carte XIAO RP2040 au PC

Connectez la carte XIAO RP2040 au port USB du PC ou du Raspberry Pi. Lancez Thonny.

La partie basse (Console) montre le résultat du démarrage de microPython sur le RP2040.

Copiez ce code dans la partie haute de la fenêtre :

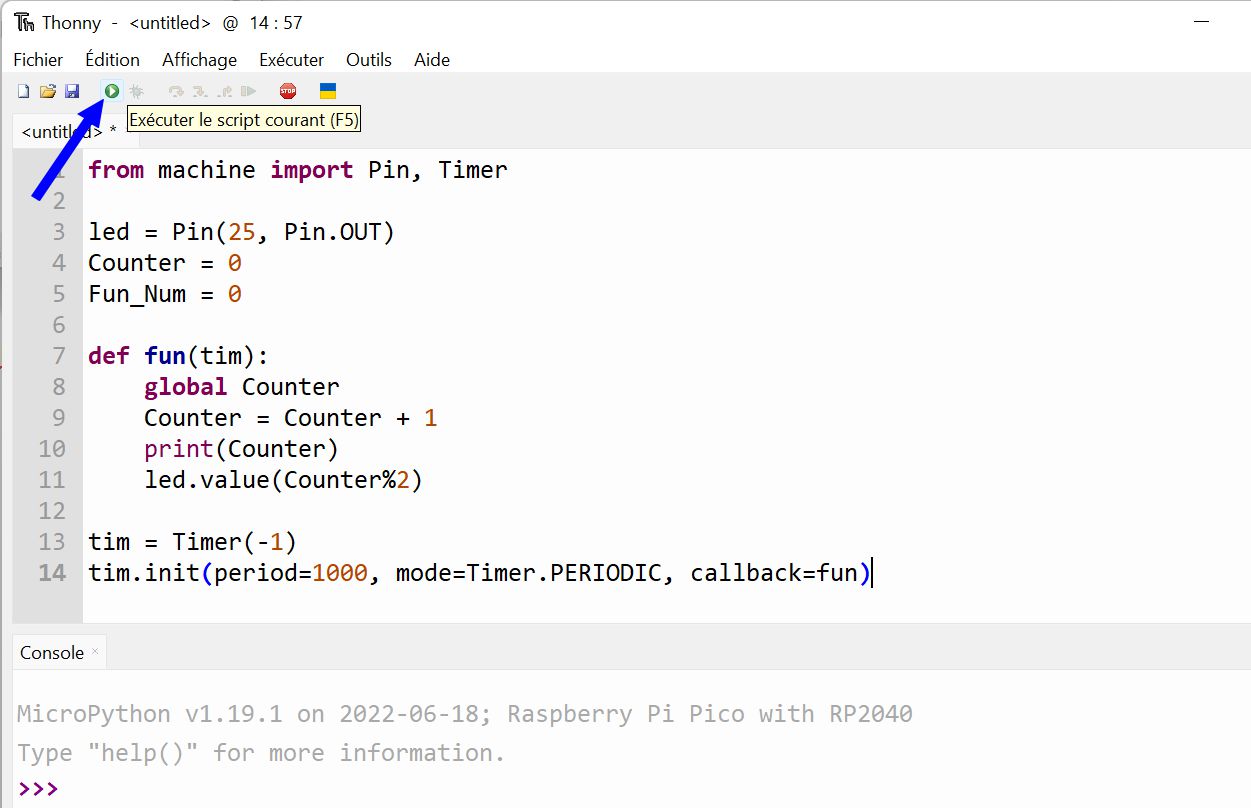

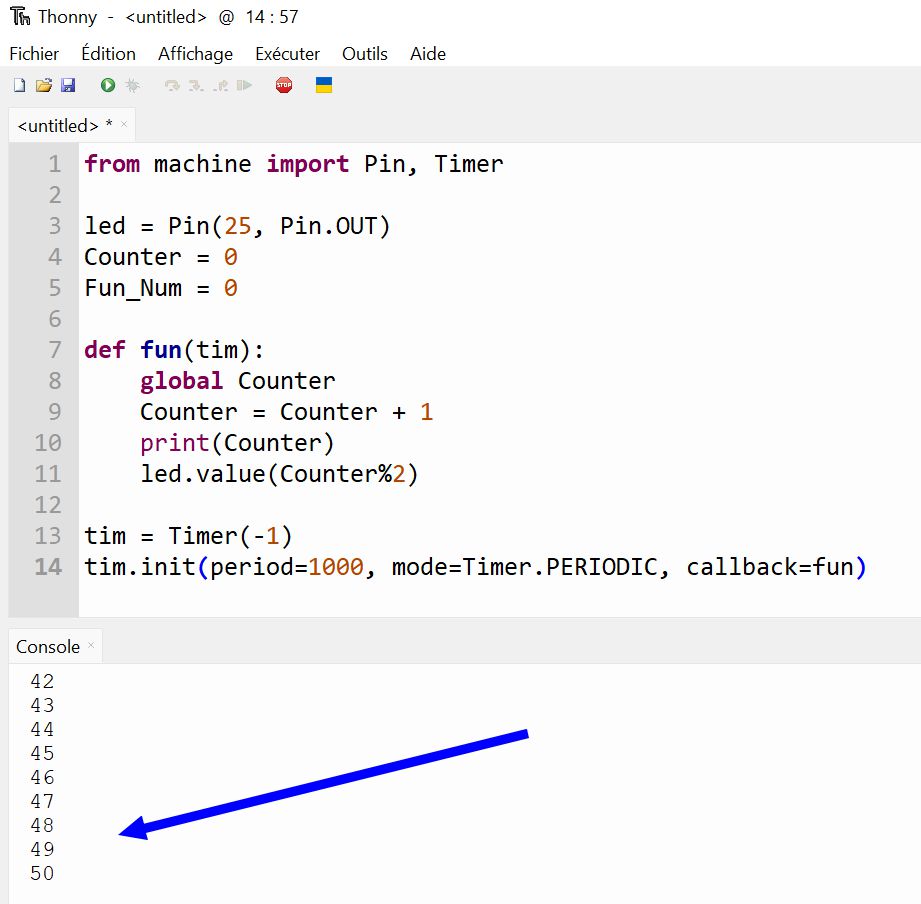

Vous devez obtenir ceci, cliquez sur l’icône d’exécution. La LED utilisateur (juste à côté de la prise USB) clignote et un compteur défile dans la console.

Vous venez de faire tourner votre premier programme sur la carte XIAO RP2040. Pour arrêter le programme, cliquez sur l’icône représentant un panneau STOP.

Note : Si vous utilisez un Raspberry Pi, le programme est enregistré avant d’être exécuté. Ce n’est pas le cas sur Windows. Pensez bien à enregistrer le programme si vous voulez le garder.

Dans les deux cas il faut choisir si vous enregistrez le programme sur le PC ou le Raspberry Pi (Cet ordinateur) ou sur le RP2040 (Raspberry Pi Pico). Pour les programmes en essai privilégiez le PC ou le Raspberry Pi. On enregistrera sur le RP2040 les librairies pour les composants et les programmes qui s’exécuteront en automatique sur la carte XIAO RP2040.

Conclusion provisoire

Si ce programme fonctionne, c’est bon signe. Allumer et éteindre une LED c’est le « Hello World » du maker. Ça veut dire que la carte fonctionne et que toute la chaine de programmation fonctionne également. Une fois ce premier résultat obtenu, on peu passer à des choses un peu plus élaborées.

Animer la LED RGB sur la carte XIAO RP2040

Principe

Le LED RGB (Rouge-Vert-Bleu) qui se trouve sur la carte (entre les deux boutons poussoirs) est une LED « adressable » . En fait on envoie des octets les uns derrière les autres en série. Le circuit de la première LED les reçoit sur Din, il prélève les 3 premiers octets qu’il utilise pour configurer les trois couleurs. Le premier octet règle la luminosité du rouge (0 à255), Le second octet règle la luminosité du vert (0 à255), Le troisième octet règle la luminosité du bleu (0 à255). Sur certains modèles les couleurs peuvent avoir un ordre différent.

Les 3 LED sont proches et l’œil va mélanger les couleurs émises pour créer une couleur qui n’existe que dans votre tête, comme un pixel sur un écran TV.

Pour gérer la LED, on peut : soit tout écrire soi-même, soit utiliser une bibliothèque écrite par quelqu’un d’autre, qui sait gérer les LED adressables. Je vous explique un truc. Un bon informaticien, c’est un bon fainéant. Je m’explique… Si un programme existe et qu’il fonctionne bien, pourquoi le réinventer ? Il vaut mieux l’utiliser, ça permet de gagner du temps et de se consacrer à apprendre autre chose. A moins que vous vouliez apprendre à gérer ce genre de LED vous même, auquel cas ce sera à vous de lire les docs et d’écrire le programme. Si c’est le cas, faites en une bibliothèque, elle vous servira une autre fois et pourra aussi servir à d’autres si vous la partagez. C’est bien sûr juste mon avis…

Utiliser la bibliothèque ws2812

Ici Seeedstudio a fait le travail pour nous en développant sa bibliothèque ws2812.py. On va

  • Télécharger la librairie sur le PC (ou le Raspberry Pi)
  • L’ouvrir dans Thonny
  • L’enregistrer dans la carte Xiao RP2040

De ce fait, la bibliothèque de gestion de la LED RGB adaptée à la carte Xiao RP2040 sera présente sur notre carte Xiao et sera donc disponible pour notre programme.

Télécharger la bibliothèque

Cliquez sur ce lien qui lance le téléchargement de ws2812.py depuis le site de Seeedstudio.

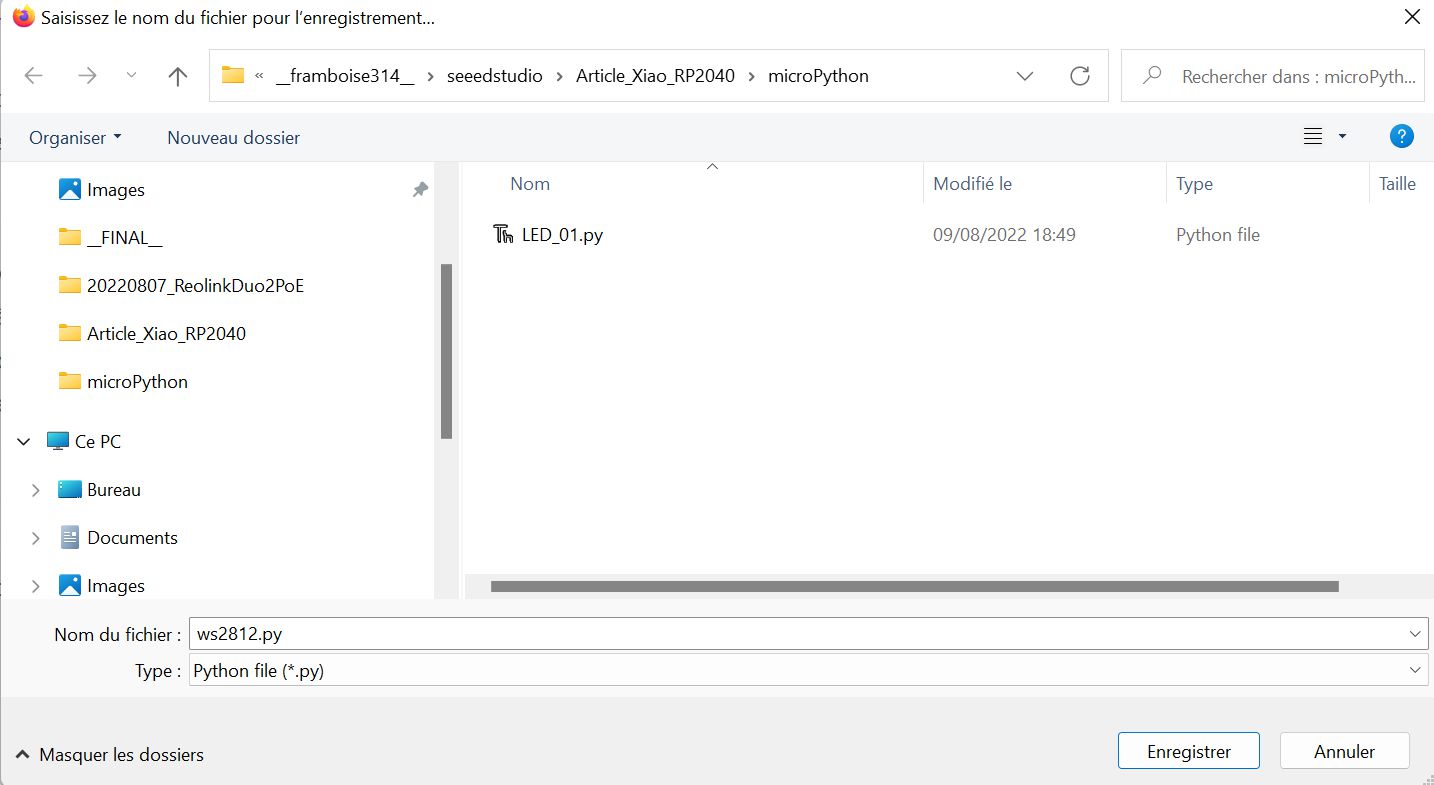

Enregistrez le à un endroit conne (ici je le range avec mes programmes de la Xiao RP2040).

Ouvrir la bibliothèque dans Thonny

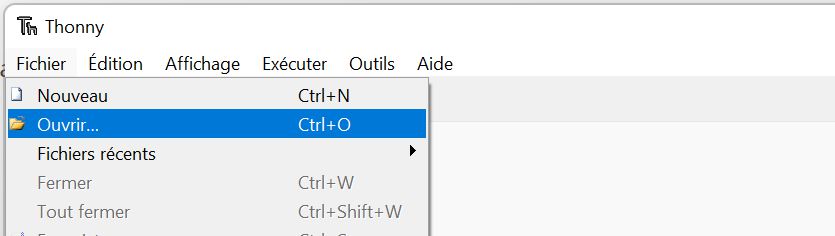

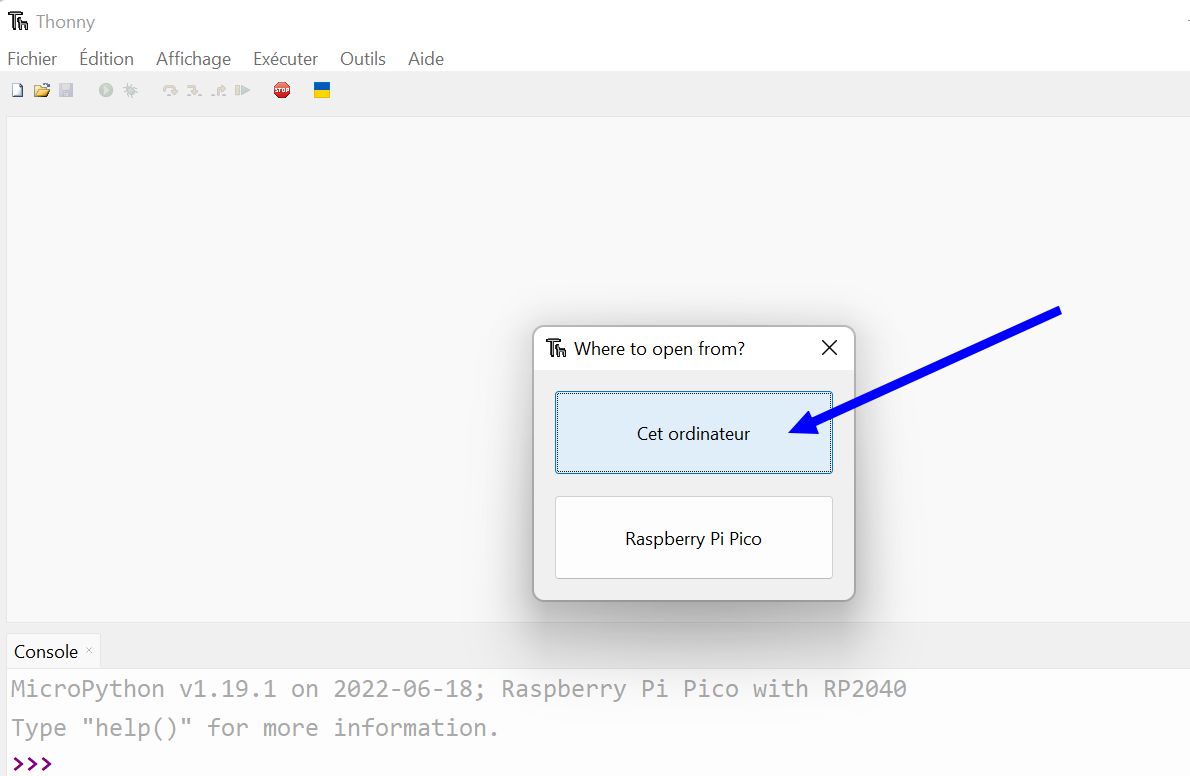

Dans Thonny cliquez sur Ouvrir…

Choisissez d’ouvrir un fichier situé sur votre PC ou Raspberry Pi

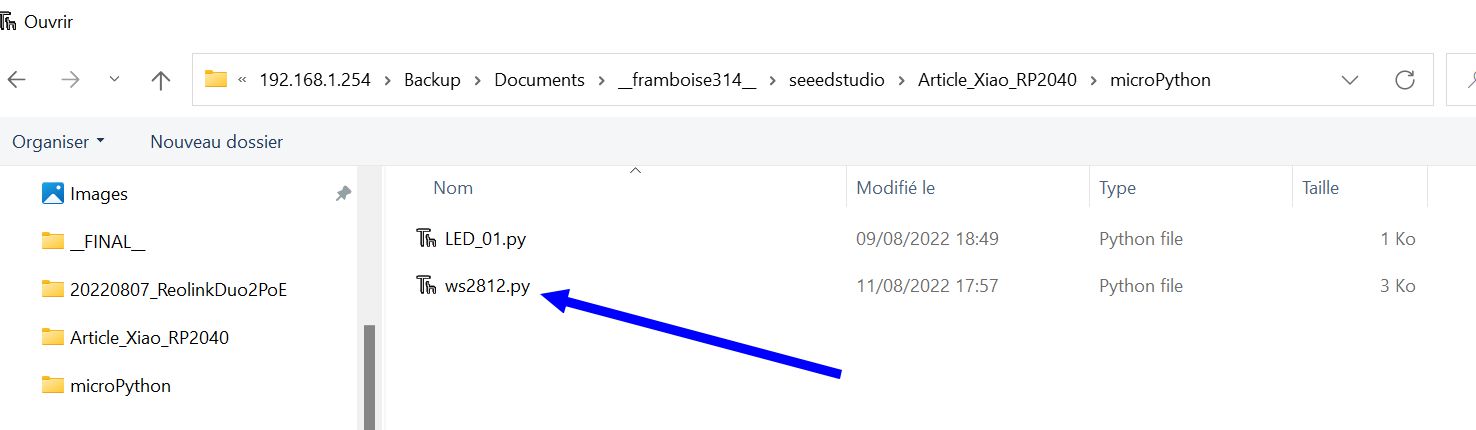

Allez dans le dossier où vous avez rangé la bibliothèque. Sélectionnez ws2812.py

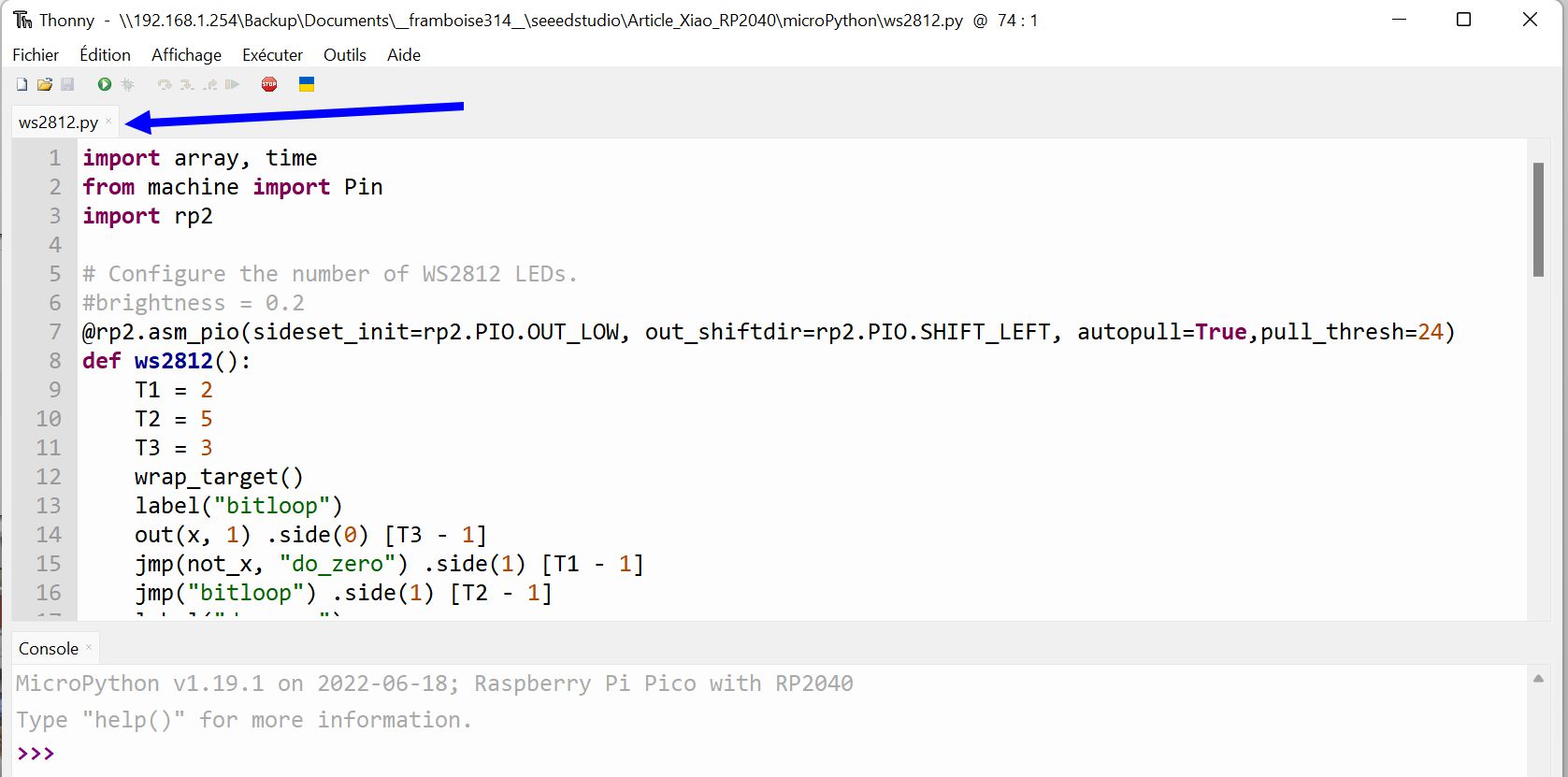

Le fichier s’ouvre dans Thonny comme vous pouvez le vérifier dans l’onglet.

Enregistrer la bibliothèque dans le RP2040

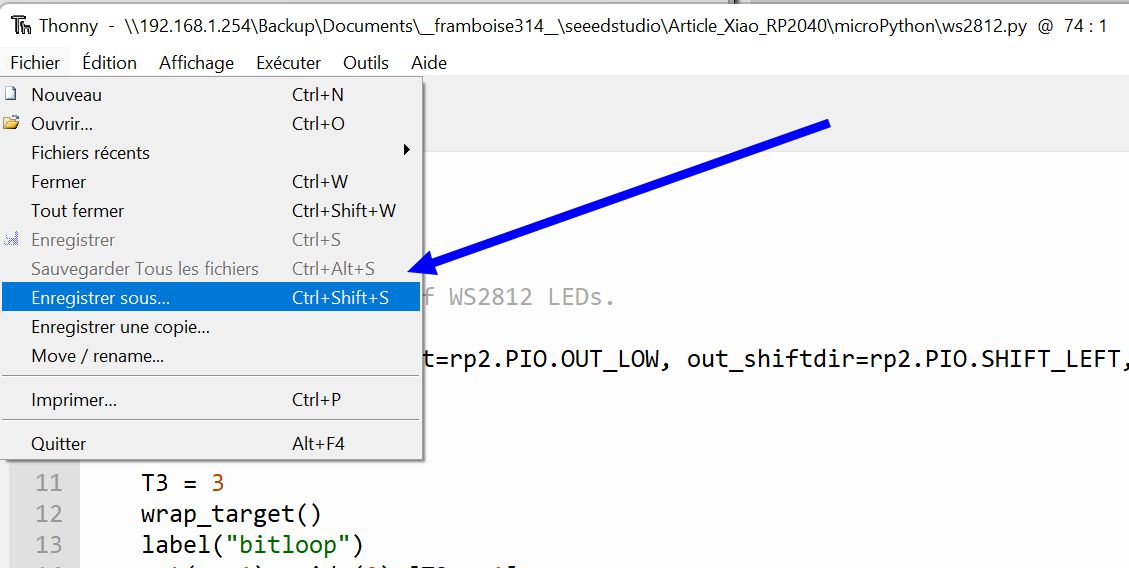

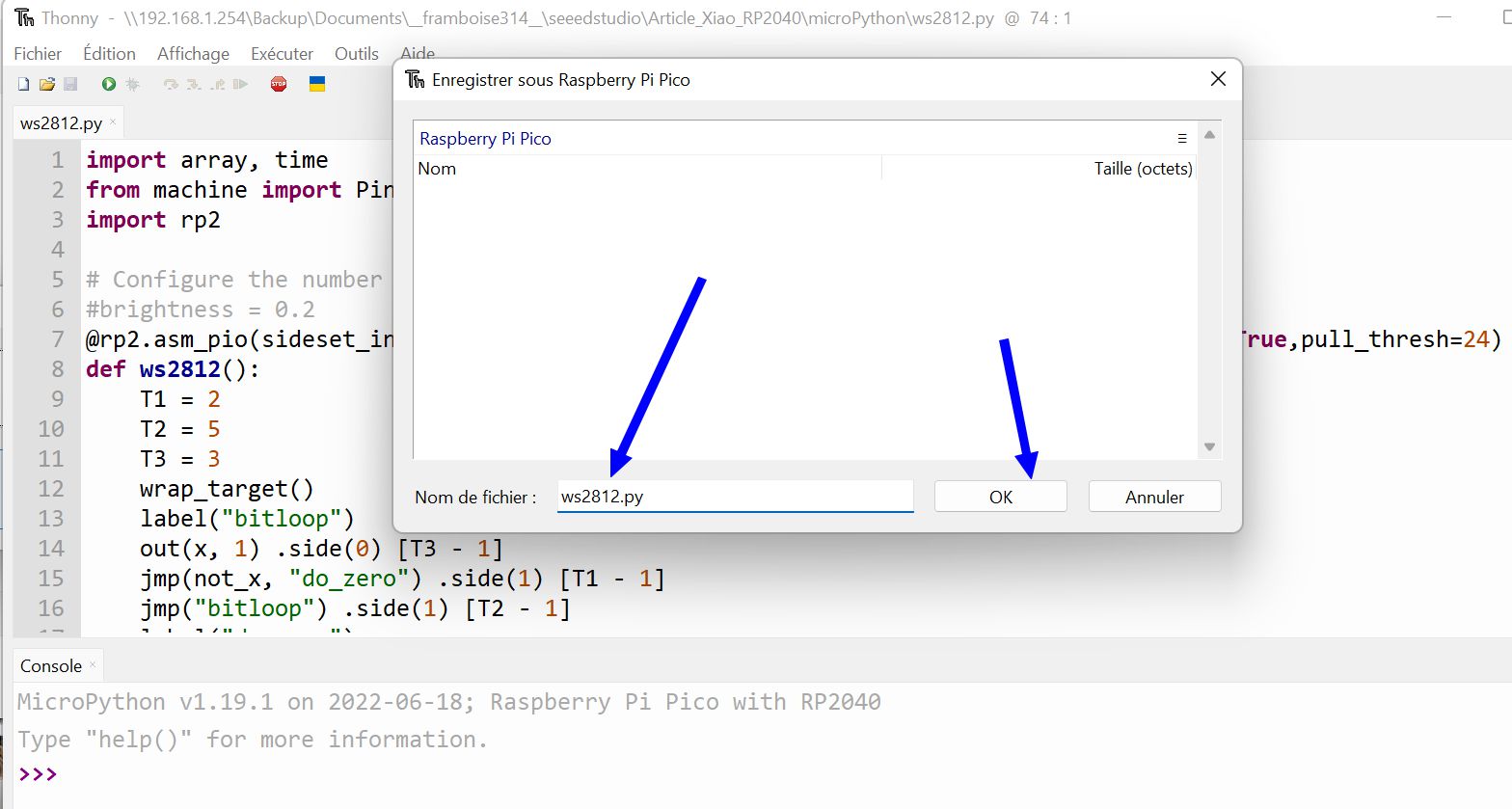

Maintenant qu’on a ouvert la bibliothèque, on va l’enregistrer dans la carte Xiao RP2040. Cliquez sur Enregistrer sous…

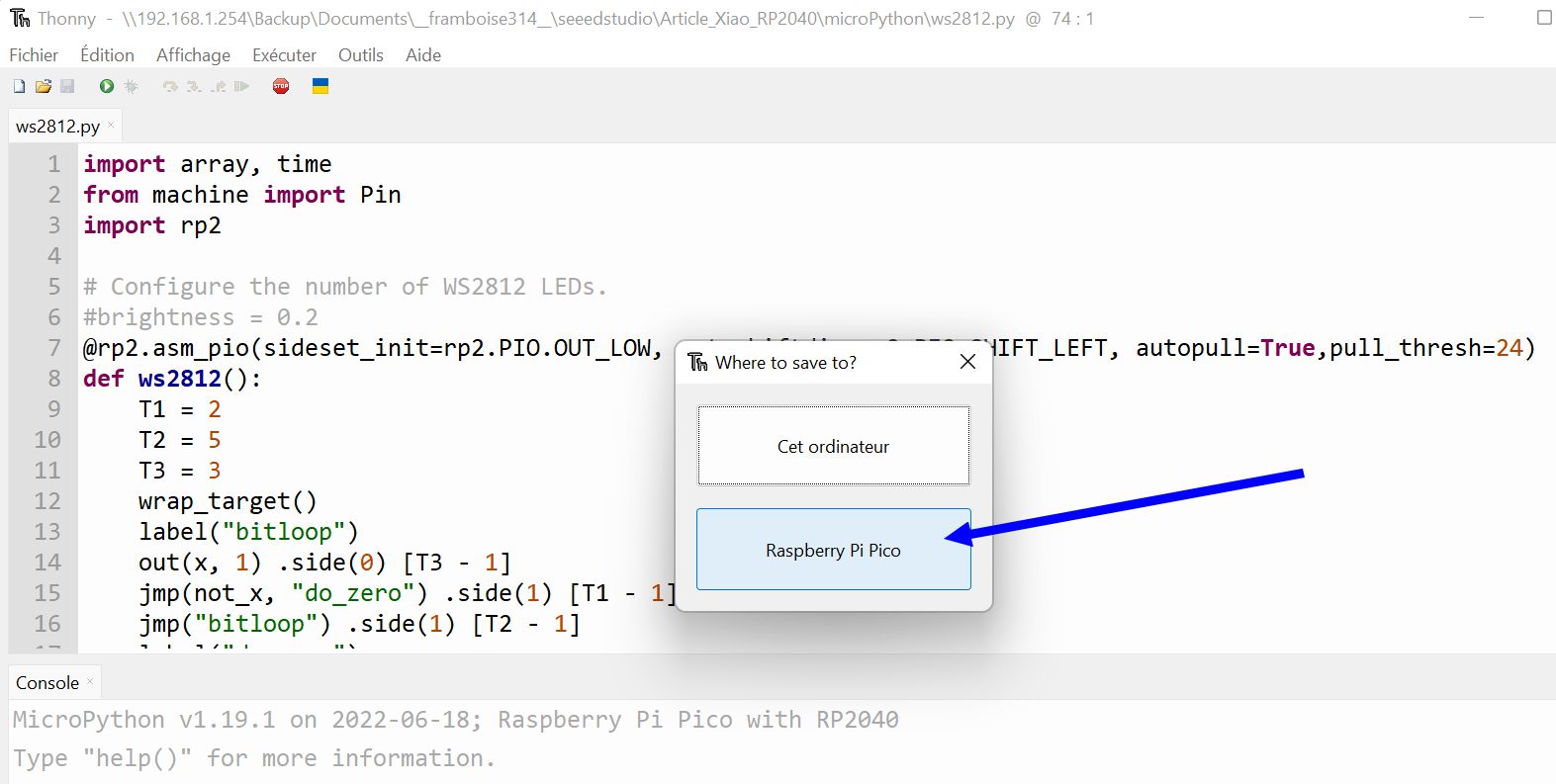

Cette fois choisissez  Raspberry Pi Pico, ce qui va enregistrer la bibliothèque dans le RP2040.

Thonny va enregistrer le code qui apparait dans la fenêtre mais c’est vous qui allez lui donner un nom. Tapez ws2812.py dans la zone Nom de fichier. Il faut nommer la bibliothèque de cette façon car les programmes utilisent la bibli sous ce nom ! Après vous êtes libre de changer le nom, mais il faudra adapter vos programmes…
Cliquez sur OK pour enregistrer dans le RP2040.

Utiliser la bibliothèque

Fermer l’onglet ws2812.py de Thonny et ouvrez un nouveau programme (Fichier > Nouveau)
Chargez le code suivant dans Thonny (copier/coller):

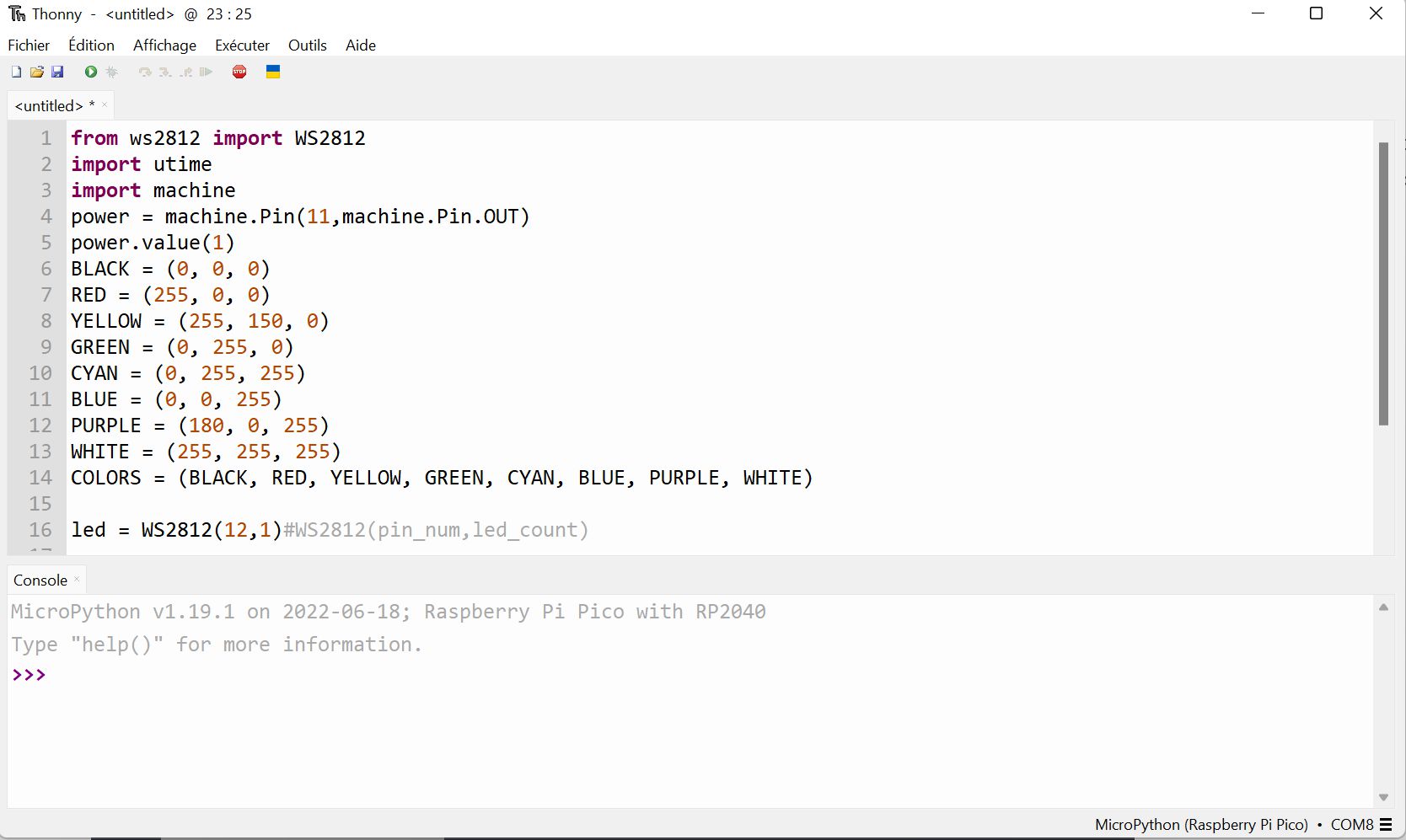

Vous devriez obtenir ceci :

SI vous regardez le programme vous voyez les lignes

power = machine.Pin(11,machine.Pin.OUT)
qui correspond à la broche d’alimentation de la LED. C’est une sortie, sur le GPIO 11.

led = WS2812(12,1)  #WS2812(pin_num,led_count)
Ici on utilise la bibliothèque ws2812 qu’on vient de mettre sur le RP2040, on lui passe les informations suivantes :

  • La broche Din (Data IN de la LED est sur le GPIO 12 du RP2040 => 12
  • Il y a 1 seule LED => 1

Il n’y a plus qu’à cliquer sur l’icône de lancement du programme et … admirer

Modifier le programme

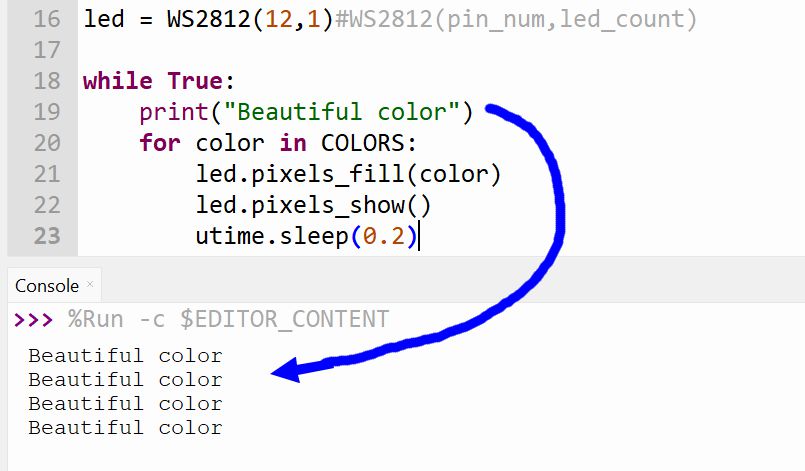

A chaque boucle, le programme écrit … Beautiful color. (Vous me dites ça à moi qui suis daltonien 😀 ). Je voudrais qu’on modifie le programme pour qu’il affiche chaque couleur pendant 2 secondes, et affiche pendant ce temps la couleur de la LED à l’écran.

Si on regarde le programme, on voit que la boucle while commence par le print. Si on veut imprimer la couleur il faudra déplacer cette ligne sous le for (le for se charge de balayer la liste des couleurs). On voit aussi que le temps d’affichage est un sleep qui dure 0.2 secondes. On va le passer à 2 secondes !

Ce qui donne après modification :

Je vous commente les lignes modifiées :

COULEURS = (« ETEINTE », « ROUGE », « JAUNE », « VERT », « CYAN », « BLEU », « MAGENTA », « BLANC »)
J’ai ajouté cette ligne avec la liste des couleurs en français (au passage j’ai modifié les valeurs des couleurs en mettant à 255 les octets concernés).

for i in range(len(COULEURS)):
print (« Couleur de la LED : « , COULEURS[i])

    led.pixels_fill(COLORS[i])
    print(COLORS[i])
La première ligne balaye la liste des couleurs avec l’instruction for
La seconde ligne affiche la couleur de la LED dans la console
La troisième ligne  met la couleur dans la LED
La quatrième ligne affiche les 3 octets RVB sur la console

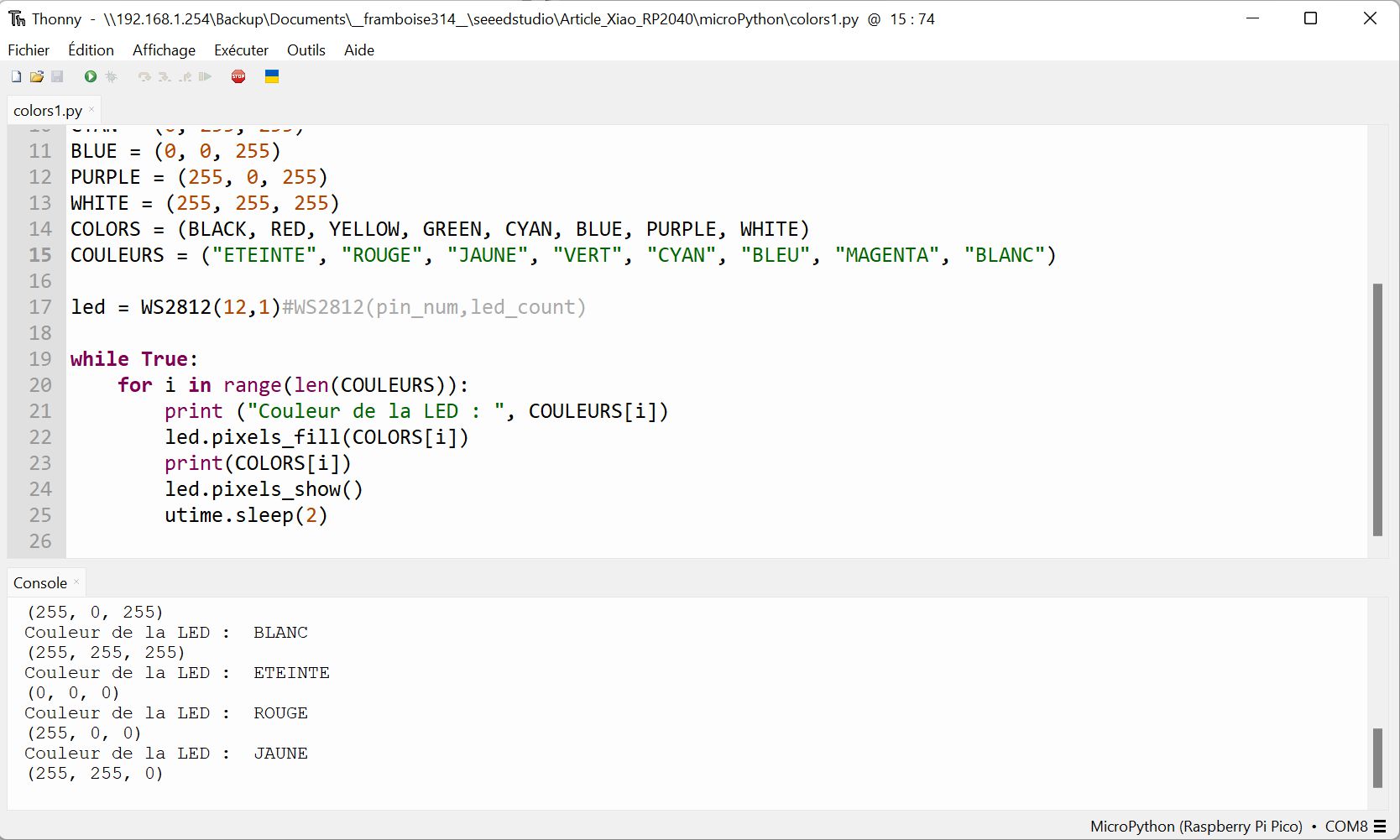

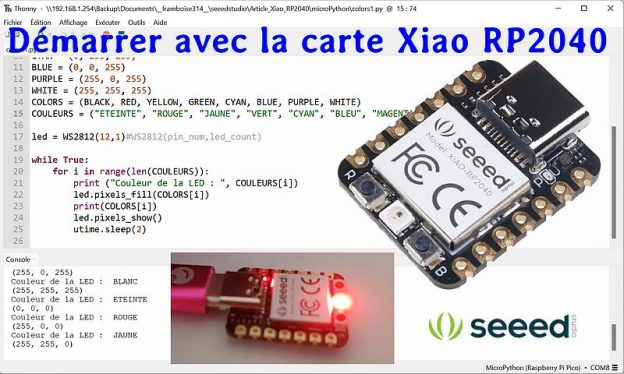

Ce qui donne ceci dans Thonny :

Ce qui donne ceci sur la LED



Conclusion

Dans cet article vous avez pu découvrir la facilité de mise en ouvre de cette mini carte Xiao RP2040 de Seeedstudio. Vous savez maintenant comment charger un firmware comme microPython dans la carte, utiliser Thonny pour exécuter un programme et ajouter une bibliothèque pour un composant. Plein de projets s’ouvrent à vous, vu le prix de la carte le risque est faible et c’est un bon outil pour apprendre à utiliser un microcontrôleur.

Si vous voulez partager vos projets, n’hésitez pas à me contacter, le les ajouterai sous cet article. Profitez également des commentaires pour dire ce que vous en pensez et parler de vos projets.

Une carte miniature que vous pouvez acheter ici pour 5,40$, frais de port offert actuellement. Vous avez la puissance du Raspberry Pi PICO sur la surface d’un timbre poste…
