Créer un objet connecté IoT avec MQTT et des Raspberry Pi
Cliquez pour des informations sur les niveaux
Pourquoi cet article ?
Je ne sais pas vous (vous me direz), mais quand je cherche un article pour tester MQTT, j’en trouve plein. Super ! Mais quand il faut mettre en œuvre, on s’aperçoit que les articles sont écrits par des utilisateurs qui maitrisent ce protocole. Ils vous expliquent ce qu’il faut faire, ça oui. Mais ils ne disent pas COMMENT FAIRE. Plus clairement ? un mode opératoire détaillé, une recette qui fonctionne. De quoi démarrer avec un ensemble qui fonctionne et ensuite le modifier pour aller plus loin… Je vous mets dans les sources une partie des liens que j’ai explorés. Je vous laisse juge.
Du coup je me suis mis en tête de proposer une solution avec des Raspberry Pi.
Cahier des charges
Un premier Raspberry Pi capture des données Température + Humidité. Il les envoie en Wifi (protocole MQTT) à un deuxième Raspberry Pi, chargé de recevoir les messages, de les stocker dans une base de données, puis de les afficher en temps réel.
Solution retenue
Après de nombreuses (et longues) recherches, des essais (plus ou moins fructueux) j’ai finalement retenu la solution que je vous propose.
Émetteur :
- Un Raspberry Pi 2 sous Raspbian Stretch version 04-2018
- Une clé WiFi USB « officielle »
- Un capteur DHT22 – AM2302 monté sur une breadboard (plaque de prototypage)
Récepteur :
- Un Raspberry Pi 3 sous Raspbian Stretch version 04-2018
- Pour traiter les données MQTT le pack Telegraf / Influxdb / Chronograf
Il y avait bien entendu de nombreuses autres possibilités : MySQL, MariaDB… pour la base de données, Grafana pour l’affichage, tout écrire en Python ou en C au lieu d’utiliser des briques logicielles…
N’hésitez pas à faire part de votre expérience dans les commentaires de cet article, mais inutile de me dire que mes choix sont mauvais 😉 ils sont juste les miens et répondent à mon besoin de présenter un ensemble fonctionnel et rapidement mis en œuvre. C’est le principal.
Après si vous pensez que VOTRE solution est la meilleure (c’est certainement le cas, en fonction du problème que vous aviez à résoudre !), les pages de framboise314 vous sont ouvertes 🙂 Contactez moi, je vous crée un compte d’auteur et vous nous rédigez un super article qui explique votre problématique, vos choix et comment réaliser tout ça. Vous en faites profiter la communauté, ce qui est bien plus enrichissant qu’une critique stérile 😀
Bon… ceci étant dit, on y va ?
Le protocole MQTT
MQTT (Message Queuing Telemetry Transport) est un protocole de messagerie publication-souscription basé sur le protocole TCP/IP. Il a été initialement développé par Andy Stanford-Clark (IBM) et Arlen Nipper (EuroTech). (wikipedia)

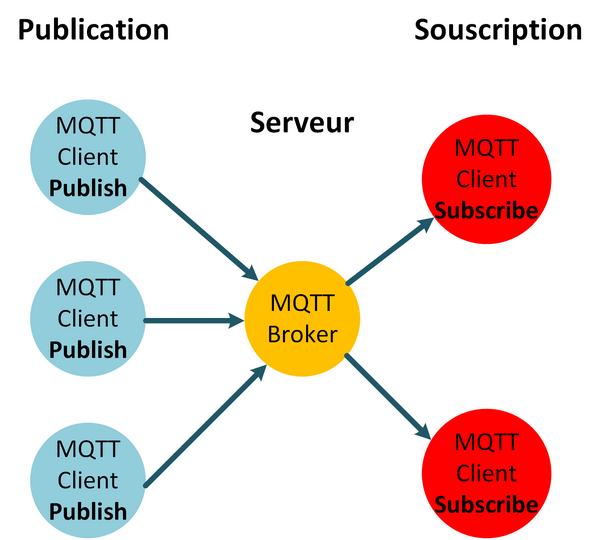

Ce schéma montre le principe de fonctionnement de MQTT. A gauche figurent les « publieurs ». Ce sont des machines (Arduino, ESP8266, Raspberry Pi…) qui captent des valeurs (température, humidité, pression, consommation électrique, consommation d’eau…) et les envoient à un serveur appelé « Broker ».
Des clients « souscripteurs » sont connectés au « Broker ». Ils ont sollicité l’envoi de certaines données. Lorsque le Broker reçoit ces données, il les retransmet aux clients qui se sont abonnés à ce flux de données. Par exemple un des clients souscripteurs recevra la température et l’humidité pour en faire un graphe en temps réel. L’autre client recevra la consommation d’eau et déclenchera une alerte si elle dépasse une valeur déterminée.
Un premier test de MQTT en local
Pour ce premier test il n’était pas question d’envoyer des données… juste une chaîne de caractères, pour voir si « ça passe » entre les deux Raspberry Pi.
J’ai retenu cet article de Felix, sur tutorials-raspberrypi. Il propose d’installer Mosquitto qui est sans doute la solution la plus simple pour débuter.
Commencez par connecter vos deux Raspberry Pi en WiFi sur votre Box, et relevez leurs adresses IP (souris sur l’icône réseau ou ifconfig dans un terminal).
Installez d’abord Mosquitto sur les deux Raspberry Pi
|
1 |
sudo apt-get install -y mosquitto mosquitto-clients |
Après l’installation, un serveur Mosquitto est démarré automatiquement. Ouvrez un abonné (subscriber) dans le canal « test_channel » en attente de messages sur un des Raspberry Pi. Dans un terminal tapez :
|
1 |
mosquitto_sub -h localhost -v -t test_channel |
Mosquitto reste en attente de message sur ce canal.
Le canal est ici comme une fréquence en FM, sur laquelle on écoute une station. Par exemple, différentes données peuvent être envoyées sur différents canaux (température, humidité, luminosité, etc.).
Afin de transférer simplement les données, nous allons d’abord utiliser le même Raspberry Pi. Cela permet de tester que Mosquitto fonctionne sur ce Raspberry Pi. Ouvrez un nouveau terminal / une nouvelle connexion SSH sur le même Raspberry Pi et tapez :
|
1 |
mosquitto_pub -h localhost -t test_channel -m "Hello Raspberry Pi" |
Ici les données partent d’un publisher test_channel, rejoignent le broker et sont envoyées au subscriber. Dans la première fenêtre de terminal (ou dans votre première session SSH) vous devez voir apparaître Hello Raspberry Pi. Ceci prouve que votre broker Mosquitto fonctionne correctement sur cette machine.
Si ce n’est pas le cas, inutile d’aller plus loin. Il faut faire fonctionner cette manip d’abord !
Cliquez pour agrandir

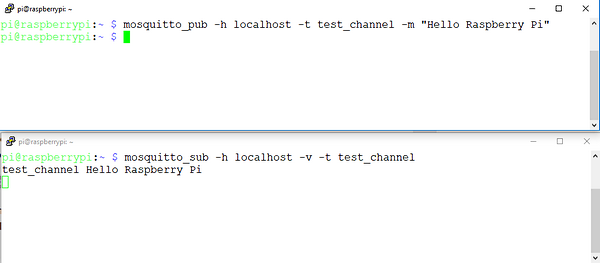

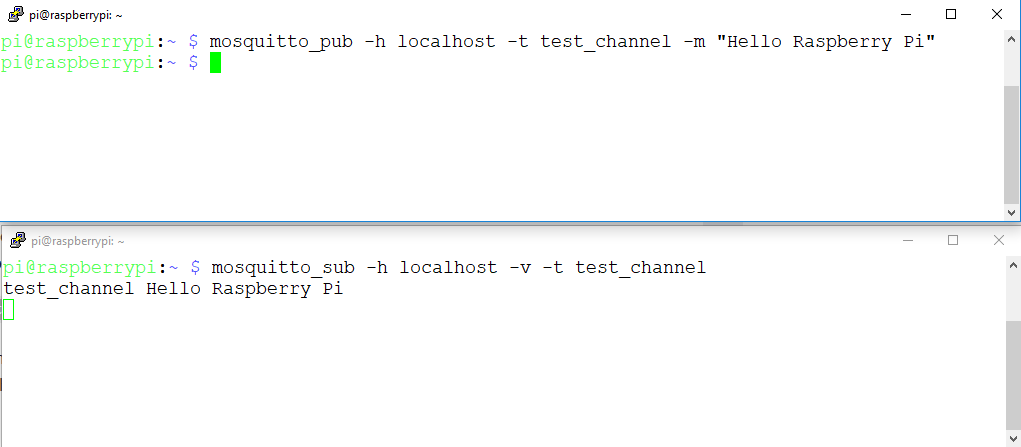

Sur l’exemple ci-dessus vous voyez deux sessions putty ouvertes sur la même machine. Lancez en premier le subscriber (récepteur) dans la fenêtre du bas. La fenêtre supérieure reçoit le publisher (émetteur). Quand vous validez la ligne de commande mosquitto_pub, le texte apparait dans la fenêtre du bas. C’est la preuve que MQTT fonctionne sur cette machine.
Nota : localhost remplace l’adresse IP de la machine sur laquelle on intervient.
Faites la même chose sur l’autre Raspberry Pi. Vous confirmerez ainsi que les deux Raspberry Pi fonctionnent en local, chacun avec son propre Mosquitto.
Envoyer des données avec MQTT entre deux Raspberry Pi
Maintenant que nous sommes certain(e)s que MQTT est opérationnel sur les deux Raspberry Pi, voici venu le moment d’envoyer les données d’un Raspberry Pi vers l’autre.

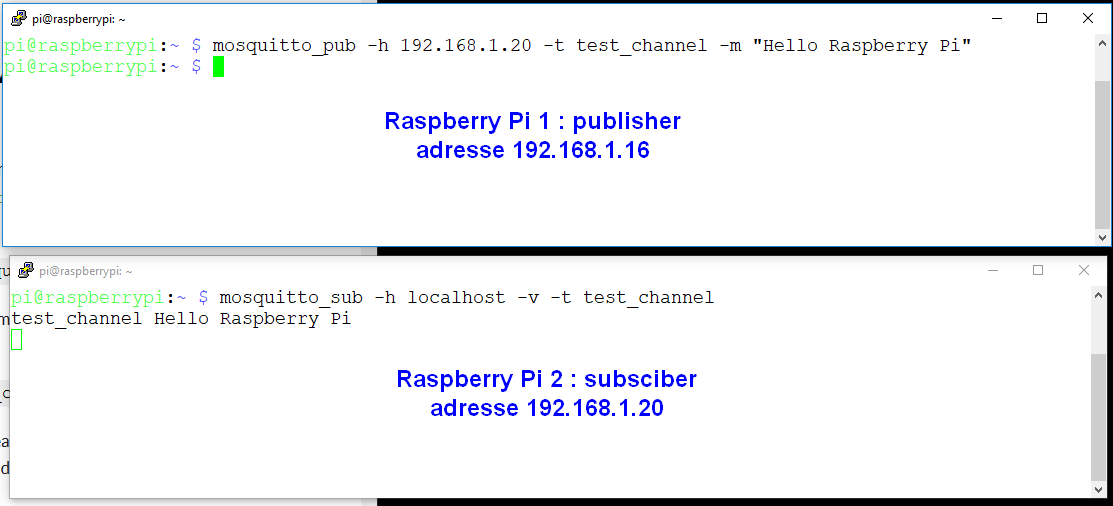

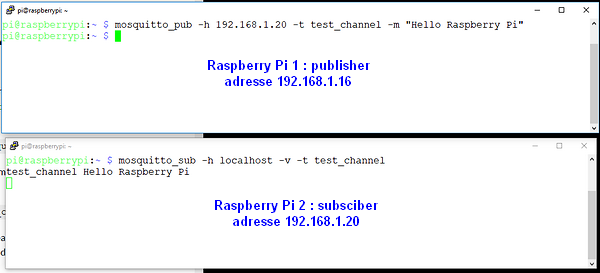

Cliquez pour agrandir
Pas de grand changement. Mes Raspberry Pi ont respectivement comme adresse 192.168.1.16 pour le publisher et 192.168.1.20 pour le subscriber. Lances d’abord le subscriber (fenêtre du bas) pour qu’il se mette en attente de réception. Il faudra ensuite indiquer au publisher (fenêtre du haut) l’adresse du broker (serveur) au lieu de localhost. Le publisher enverra le message au deuxième Raspberry Pi, vers le broker. Le broker constate la présence d’un subscriber sur le même canal. Il lui envoie les données et le subscriber affiche le texte.
Voilà, vous êtes maintenant capable d’envoyer des données en MQTT d’un Raspberry Pi à l’autre. Pour une utilisation moins primaire, on voudra envoyer des valeurs de température, pression, humidité… Pour gagner en souplesse et varier nos contenus, il va falloir utiliser un langage de programmation, par exemple Python.
Manip : Éteignez le Raspberry Pi avec le Broker et le subscriber. Démarrez ensuite le publisher. Regardez ce qui se passe…
Transmettre des données avec MQTT : le publisher
Le capteur
C’est un article de thingsboard.io qui m’a servi de base de départ pour la mise en place du publisher. Dans cet article l’auteur utilise un capteur DHT22 ou AM2302 pour mesurer la température et l’humidité relative. Ces valeurs sont ensuite envoyées en JSON via MQTT vers le broker. JSON permet de transporter des valeurs avec un intitulé pour les identifier.
Le montage

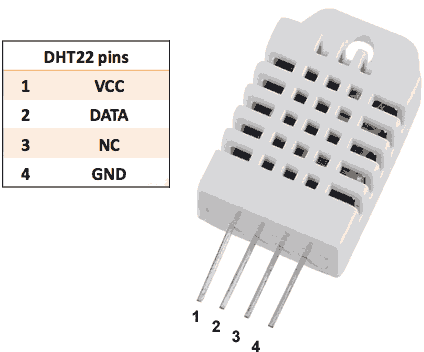

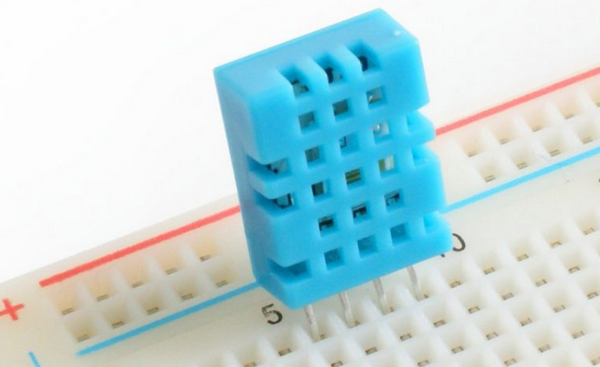

Le circuit DHT22 utilisé ainsi que son brochage (Image Thingsboard.io)

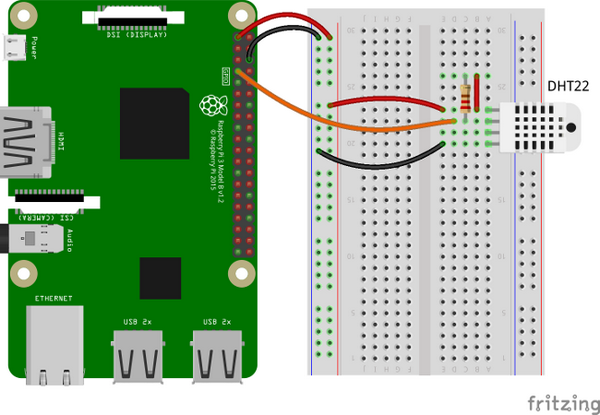

Câblage du DHT22 sur le Raspberry Pi (image thingsboard.io). Résistance 4K7 environ.

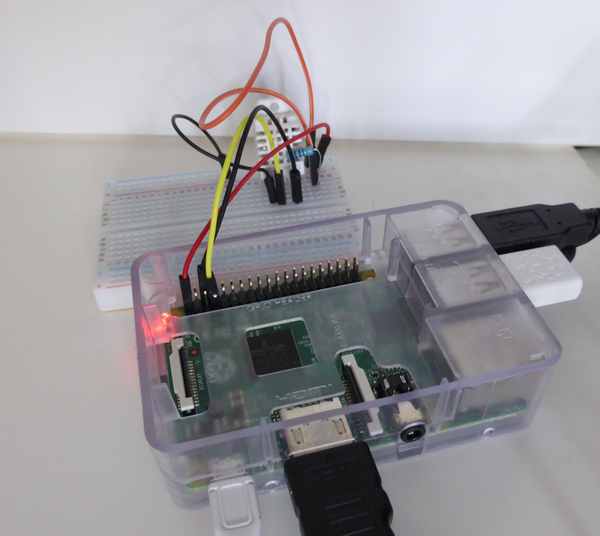

Le Raspberry Pi 2 utilisé en publisher. Le DHT22 est monté sur une breadboard et le Pi2 est connecté au réseau WiFi grâce à une clé WiFi USB « officielle ».

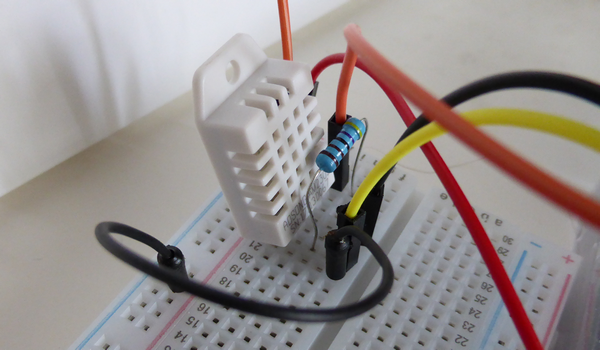

Câblage du circuit DHT22.

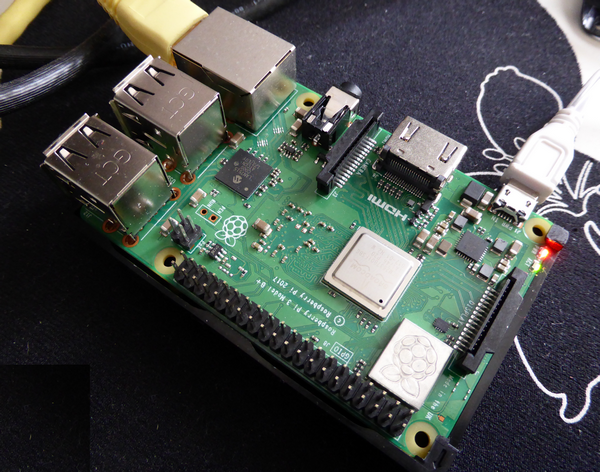

Le Raspberry Pi 3 utilisé en broker, publisher et autres…
Le programme Python de publication
Voici le programme Python extrait de cet article et modifié pour répondre au cahier des charges et au fonctionnement souhaité. Dans cette utilisation le broker sera sur le Raspberry Pi 3B+ (adresse 192.168.1.16) avec le subscriber. Le Raspberry Pi 2 à l’adresse 192.168.1.20 sera le publisher. Il utilise paho-mqtt. C’est une bibliothèque client Paho MQTT pour Python, qui implémente les versions 3.1 et 3.1.1.1 du protocole MQTT. Ce code fournit une classe client qui permet aux applications de se connecter à un broker MQTT pour publier des messages (c’est ce qu nous allons utiliser), s’abonner à des canaux et recevoir des messages publiés. Il supporte Python 2.7.9+ ou 3.4+.
Commencez par installer paho-mqtt :
|
1 |
sudo pip install paho-mqtt |
puis la librairie Adafruit qui gère les capteurs :
|
1 2 3 4 |
sudo apt-get install python-dev git clone https://github.com/adafruit/Adafruit_Python_DHT.git cd Adafruit_Python_DHT sudo python setup.py install |
Ensuite saisissez ce programme (ou téléchargez le)

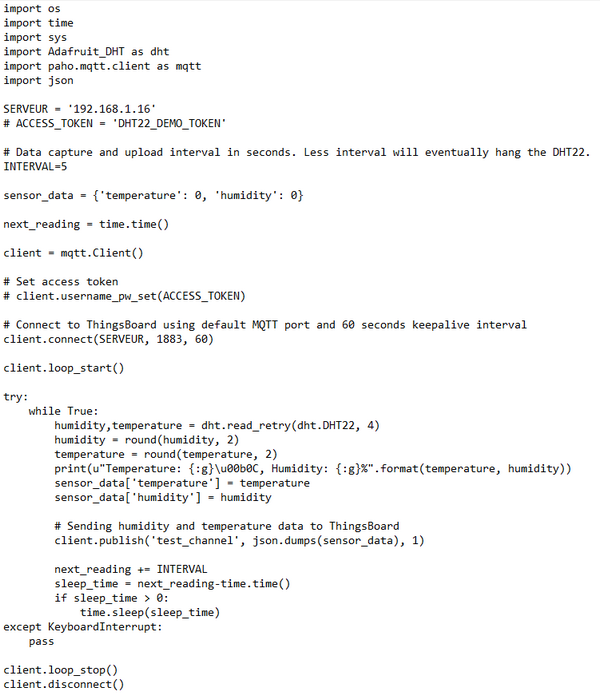

Voici le programme Python sous forme d’image (WordPress a une fâcheuse tendance à supprimer les espaces inutiles, et il enlève l’indentation pourtant très utile (indispensable) en Python. Vous pouvez télécharger le programme en cliquant sur ce lien.
Si on regarde ce que fait ce programme, on importe un certain nombre de librairies, dont la librairie Adafruit de gestion des DHTxx
Ensuite on donne l’adresse du broker à laquelle le programme doit se connecter.
J’ai mis un intervalle de temps de 5s pour les mesures, mais vous pouvez régler comme vous le souhaitez.
Le programme lit les données dht.read_retry puis les données sont rangées dans sensor_data avec les intitulés ‘temperature’ et ‘humidity’
Les données sont envoyées au broker par client_publish sur le canal test_channel.

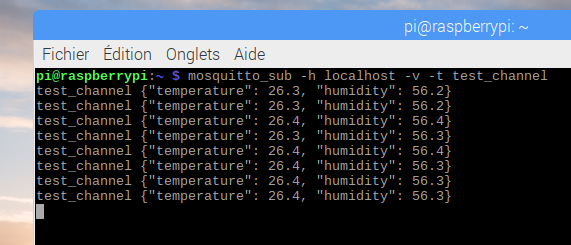

Pour tester lancez mosquitto sur l’autre Raspberry Pi, vous verrez arriver les données :
Nous sommes prêt(e)s côté publication, on va passer au côté broker.
Le broker, son client, la base de données et l’affichage
Cliquez pour agrandir

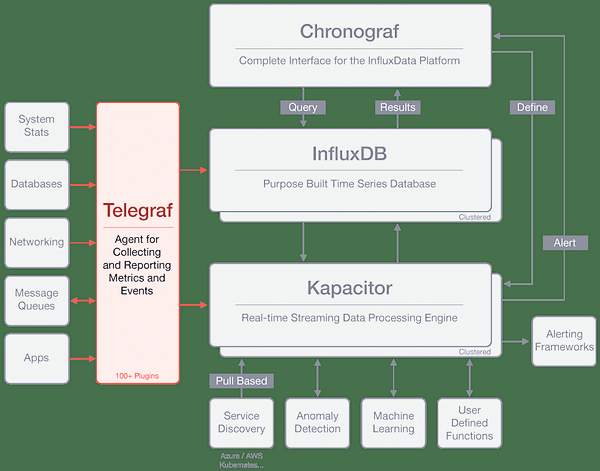

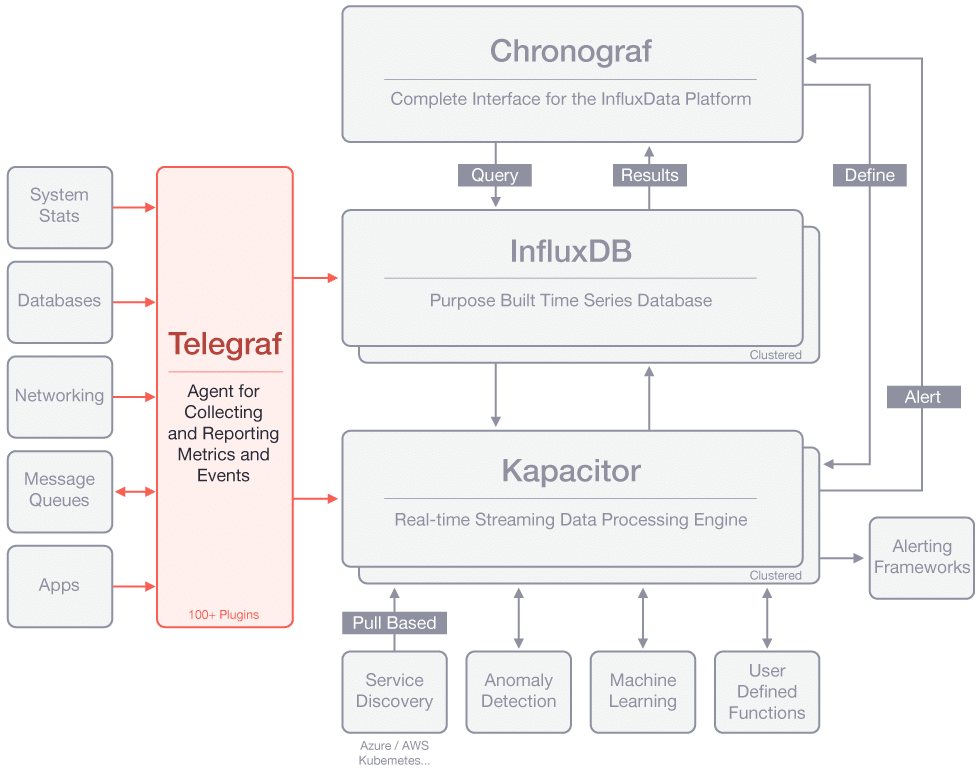

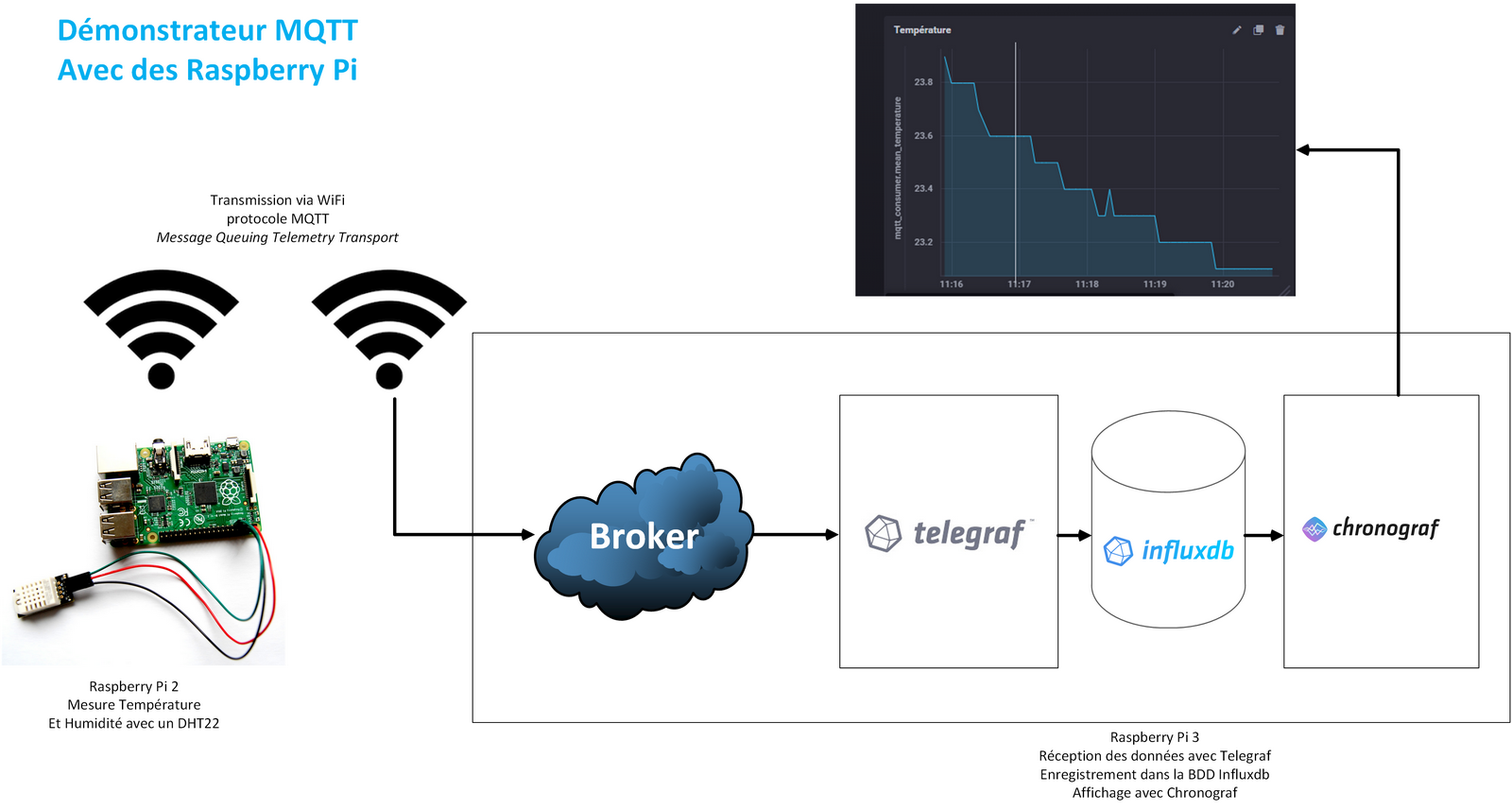

C’est cette architecture que j’ai choisie pour le broker. Elle est présentée sur le site influxdata.com. Pour mon cahier des charges, je n’ai besoin que de Telegraf pour recevoir les données, InfluxDB pour les stocker et Chronograf pour les afficher sur une page web.
Cliquez pour agrandir
A gauche de cette image, on voit le Pi2 que nous venons de configurer, avec sa sonde DHT22. Il est connecté en WiFi à la box. Le deuxième Raspberry Pi est un Raspberry Pi 3. Il est également connecté en WiFI à la Box.
Telegraf est chargé de récupérer les données émises par le Pi2, et reçues par le broker. Il les stocke dans InfluxDB dont la particularité est d’enregistrer les données avec un « timestamp« , un horodatage. C’est très utile quand on enregistre des données climatiques, par exemple. Chaque donnée est précisément datée.
Chronograf génère une page web permettant d’administrer influxdb et de gérer les tableaux (dashboards) présentant les données.
Installation de TIC (Telegraf, InfluxDB, Chronograf)
[stextbox id=’warning’ caption=’Attention’]
- La suite TIC dispose de son propre dépôt que nous allons ajouter à la liste des repositories du Raspberry Pi.
- Avant de modifier les fichiers de configuration pensez à en faire une copie de secours… on ne sait jamais
[/stextbox]
|
1 2 3 4 5 6 7 8 9 |
sudo apt-get update sudo apt-get upgrade sudo apt-get install apt-transport-https sudo apt-get install curl curl -sL https://repos.influxdata.com/influxdb.key | sudo apt-key add - echo "deb https://repos.influxdata.com/debian stretch stable" | sudo tee /etc/apt/sources.list.d/influxdb.list sudo apt-get update sudo apt-get install influxdb sudo nano /etc/influxdb/influxdb.conf |
InfluxDB est installé (d’après bentek.fr). Pour des tests on n’a pas besoin de sécurité (pensez y par la suite si vous utilisez ce système en réel ! ).
Nota : Il est possible que apt-transport-https et curl soient déjà installés dans leur dernière version sur votre système.
Dans /etc/influxdb/influxdb.conf nous allons activer le port HTTP sans authentification en modifiant les lignes de la rubrique [HTTP] du fichier comme suit :
[http]
# Determines whether HTTP endpoint is enabled.
enabled = true
# The bind address used by the HTTP service.
bind-address = « :8086 »
# Determines whether user authentication is enabled over HTTP/HTTPS.
auth-enabled = false
Il suffit de décommenter les lignes qui ont un # en première position, en supprimant ce #.
|
1 2 |
sudo service influxdb restart sudo service influxdb status |
Installez maintenant Telegraf :
|
1 2 |
sudo apt-get install telegraf sudo systemctl start telegraf |
et modifiez son fichier de configuration pour qu’il reçoive les data du publisher (test_channel) et les envoie à la BDD InfluxDB :
|
1 |
sudo nano /etc/telegraf/telegraf.conf |
###############################################################################
# OUTPUT PLUGINS #
###############################################################################
# Configuration for sending metrics to InfluxDB
[[outputs.influxdb]]
## The full HTTP or UDP URL for your InfluxDB instance.
##
## Multiple URLs can be specified for a single cluster, only ONE of the
## urls will be written to each interval.
# urls = [« unix:///var/run/influxdb.sock »]
# urls = [« udp://127.0.0.1:8089 »]
# urls = [« http://127.0.0.1:8086 »]
## The target database for metrics; will be created as needed.
database = « michelin »
## If true, no CREATE DATABASE queries will be sent. Set to true when using
## Telegraf with a user without permissions to create databases or when the
## database already exists.
# skip_database_creation = false
Name of existing retention policy to write to. Empty string writes to
## the default retention policy. Only takes effect when using HTTP.
retention_policy = « »
ainsi que
# # Read metrics from MQTT topic(s)
[[inputs.mqtt_consumer]]
# ## MQTT broker URLs to be used. The format should be scheme://host:port,
# ## schema can be tcp, ssl, or ws.
servers = [« tcp://localhost:1883 »]
#
# ## MQTT QoS, must be 0, 1, or 2
qos = 0
# ## Connection timeout for initial connection in seconds
connection_timeout = « 30s »
#
# ## Topics to subscribe to
topics = [
« test_channel/# »,
]
…
# ## Data format to consume.
# ## Each data format has its own unique set of configuration options, read
# ## more about them here:
# ## https://github.com/influxdata/telegraf/blob/master/docs/DATA_FORMATS_INPUT.md
data_format = « json »
tag_keys = [
« Temperature »,
« Humidity »
]
J’ai ici indiqué à Telegraf de récupérer les données du canal test_channel. Ces données au format JSON comportent deux champs : temperature et humidity. Les données seront rangées dans la base de données michelin.
Enregistrez vos modifications puis redémarrez telegraf.

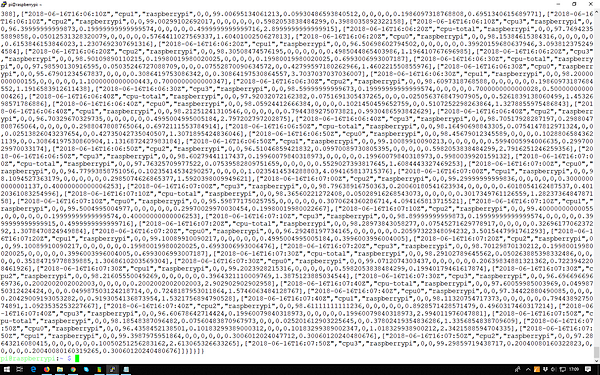

Par défaut Telegraf enregistre les données locales (CPU, charge disque etc.) vous pouvez vérifier son fonctionnement avec cette commande qui devrait vous afficher une quantité de données…
|
1 |
curl "http://localhost:8086/query?q=select+*+from+telegraf..cpu" |
On va maintenant pouvoir installer Chronograf qui sera utilisé pour afficher une page web avec les données reçues, mais aussi pour gérer la BDD influxDB.
|
1 2 |
sudo apt-get install chronograf sudo systemctl start chronograf |
Automatiser le lancement des logiciels
Pour que influxdb, telegraf et chronograf soient lancés au démarrage / redémarrage du Raspberry Pi, tapez
|
1 2 3 |
sudo systemctl enable influxdb sudo systemctl enable telegraf sudo systemctl enable chronograf |
Mosquitto sera relancé sans que vous ayez à intervenir.
Utiliser Chronograf
Se connecter à Chronograf
Ouvrez un navigateur (sur le Raspberry Pi ou sur un PC) et entrez l’adresse de la machine sur laquelle vous avez installé la suite TIC, indiquez le port : 8888

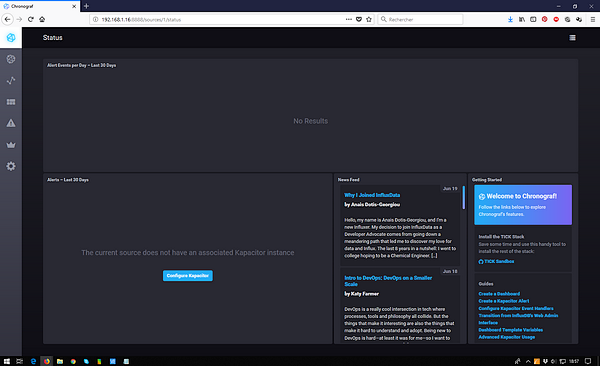

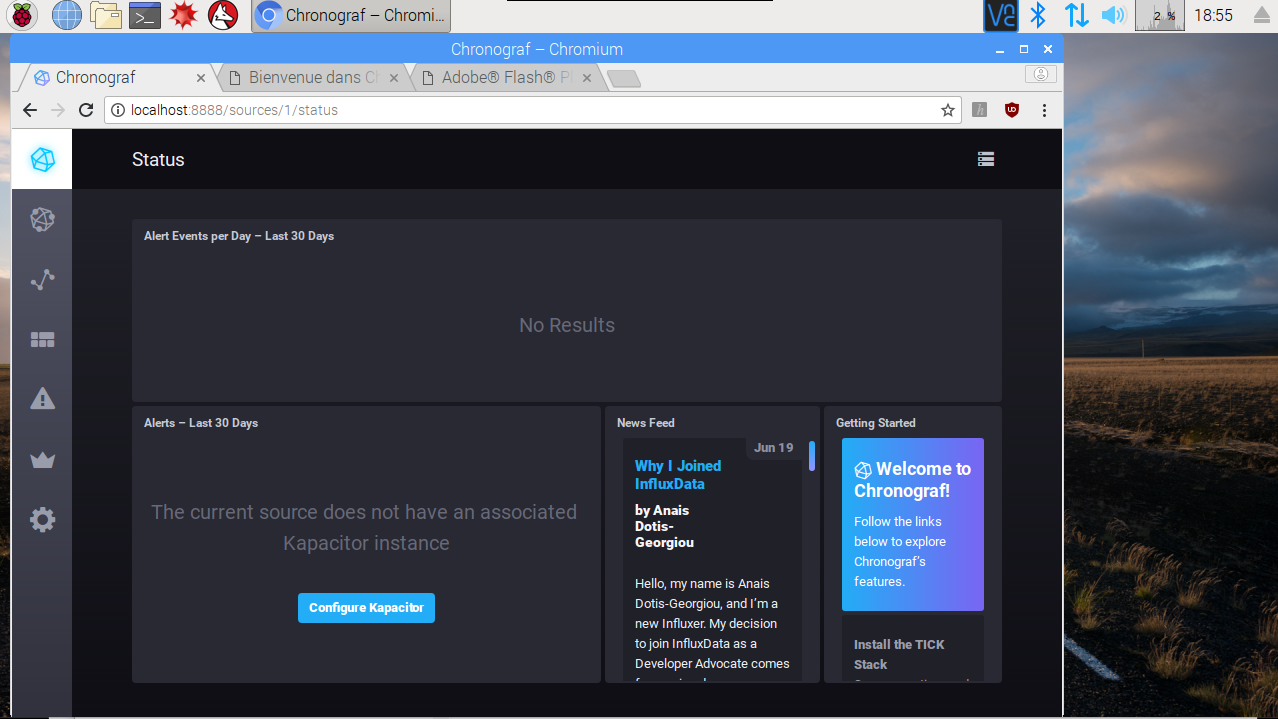

Chronograf sur un Raspberry Pi – Cliquez pour agrandir

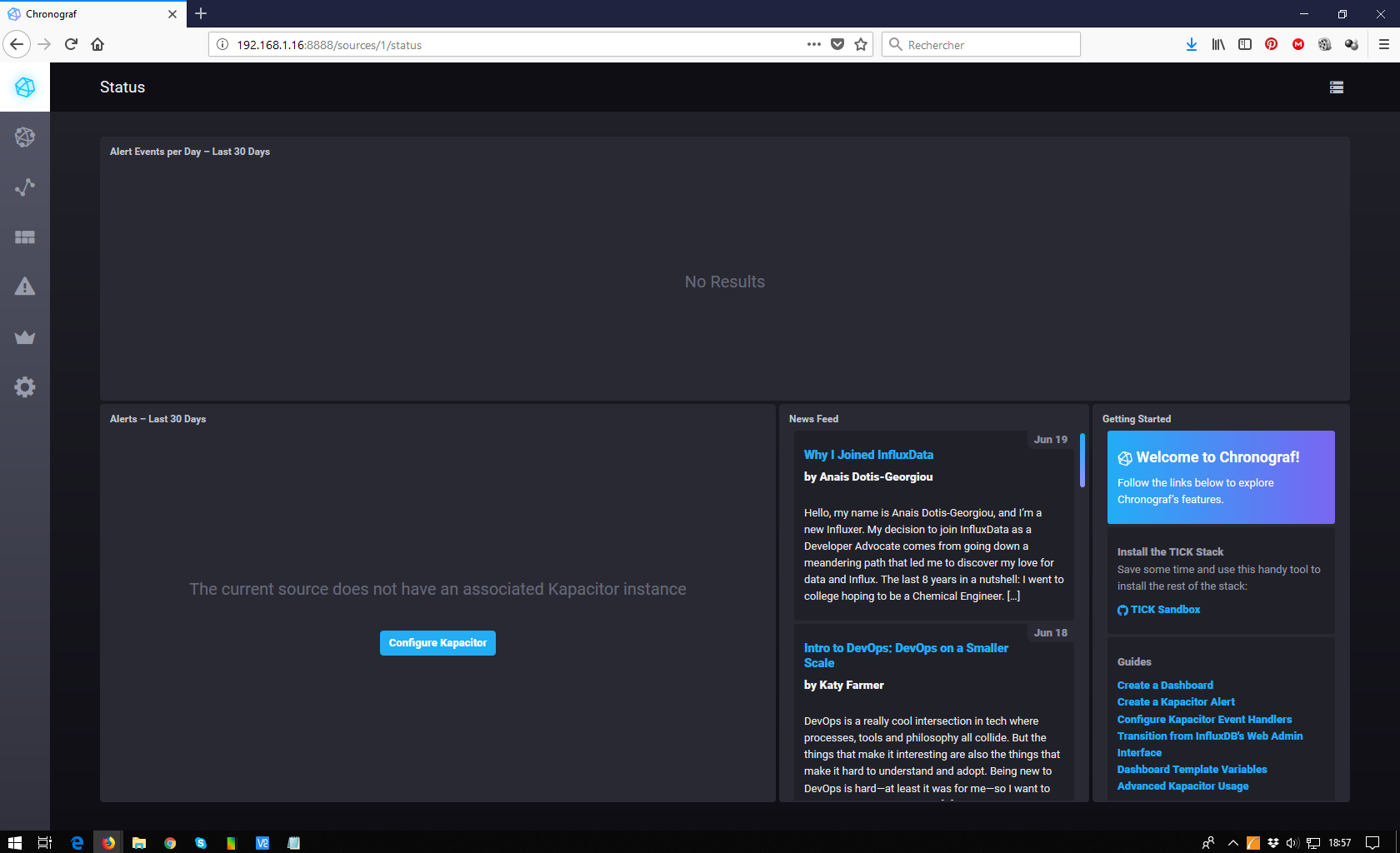

Chronograf sur un PC sous Windows 10 – Cliquez pour agrandir
Créer une base de données
[stextbox id=’info’ caption=’A savoir’]Une base de données existe déjà par défaut, il s’agit de la base telegraf. N’hésitez pas à vous amuser avec elle, elle enregistre tout un tas de paramètres locaux de votre Raspberry Pi (CPU, mémoire, disque…)[/stextbox]

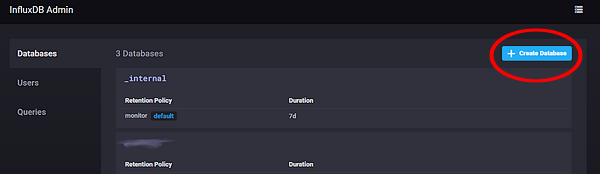

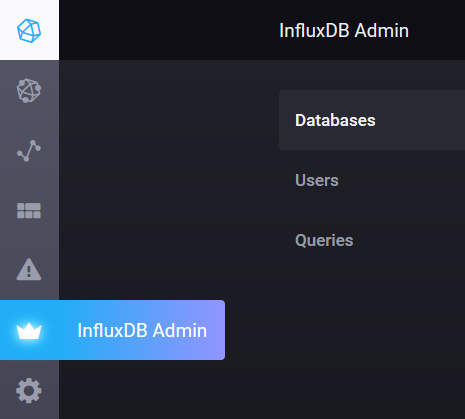

Sur la page web de Chronograf, allez sur InfluxDB Admin dans le menu de gauche.
Il existe déjà des bases de données Internal et telegraf. J’en ai précédemment créé une pour des besoins de tests, j’ai flouté son nom 😉
Cliquez sur Create Database.

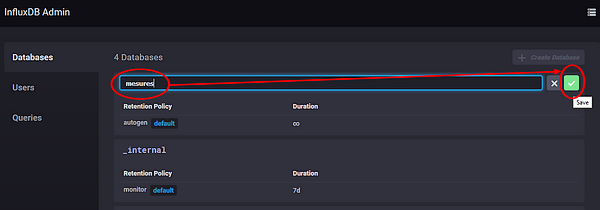

Donnez un nom à votre base de données (je l’ai appelée mesures… quelle inspiration !) Puis enregistrez la (coche verte sur la droite)

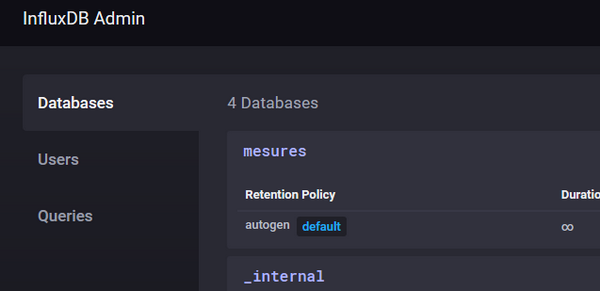

Votre BDD apparait maintenant dans la liste

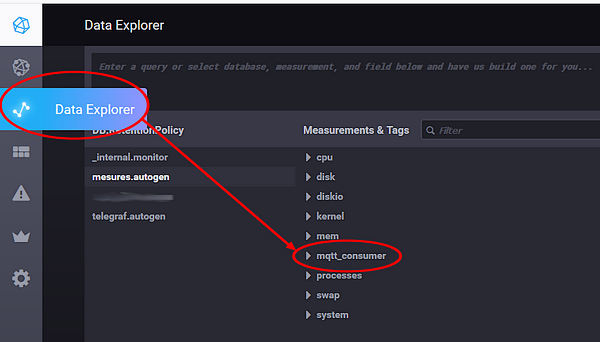

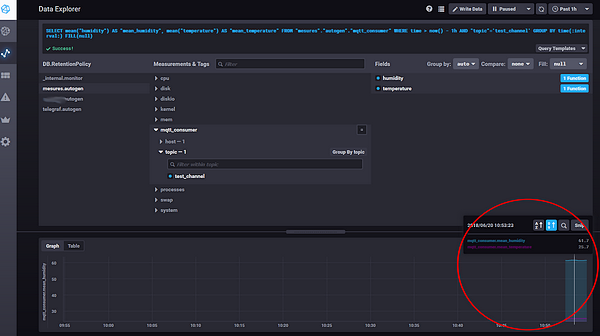

Ouvrez Data Explorer. Par défaut votre BDD enregistre tout un tas de paramètres locaux. Ça peut s’arranger en modifiant le fichier de configuration pour qu’elle n’enregistre que vos données. Mais ici on teste et ça ne gêne pas qu’il y ait des données en plus. Ce qui nous intéresse c’est le flux mqtt_consumer que nous avons déclaré dans la config. de telegraf.

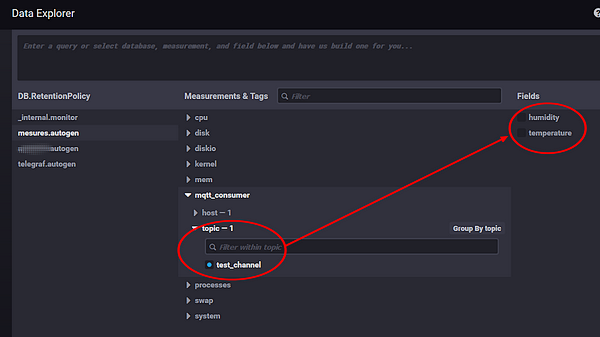

Ouvrez mqtt_consumer. Il reçoit bien test_channel et ses deux champs : temperature et humidity.
Sélectionnez ces deux champs
En bas de la page vous voyez apparaitre un graphique représentant vos données. Passez la souris dessus, un curseur vous indique la date et l’heure de la mesure, ainsi que les valeurs relevées.

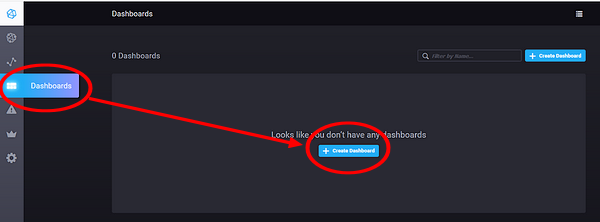

On peut maintenant créer un nouveau Dashboard (panneau d’affichage). Cliquez sur Create Dashboard. Dans la fenêtre qui s’ouvre, cliquez sur Add Data et allez sélectionner la température dans mqtt_consumer. Validez en cliquant sur la coche verte.

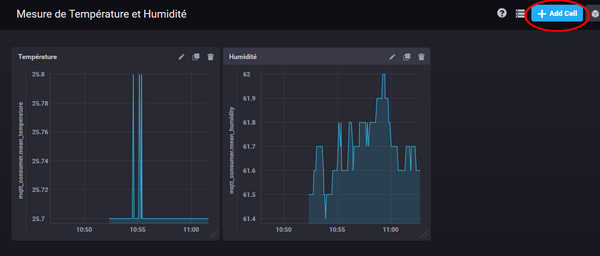

Si vous voulez ajouter un nouveau graphique cliquez sur Add Cell en haut à droite. Vous pouvez par exemple sélectionner Humidity.

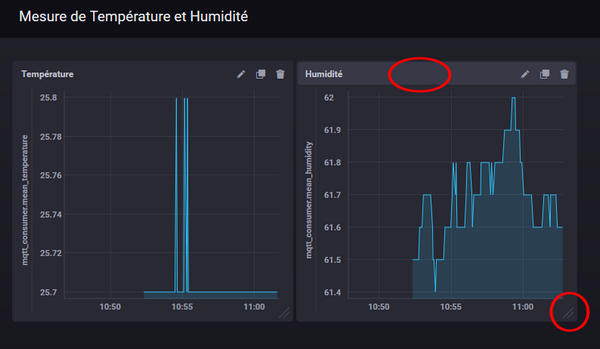

Si vous passez la souris sur la barre haute d’un graphique, votre curseur se transforme en croix. Déplacez la fenêtre pour la positionner sous la précédente. Ensuite cliquez sur le coin inférieur gauche pour redimensionner vos graphiques…

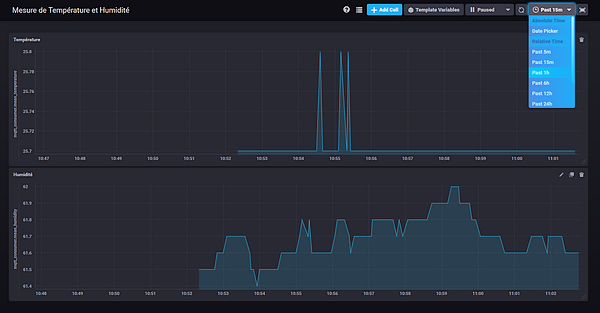

Vous pouvez choisir la durée que représente votre graphique : les 5 dernières minutes, les 15 dernières minutes etc.

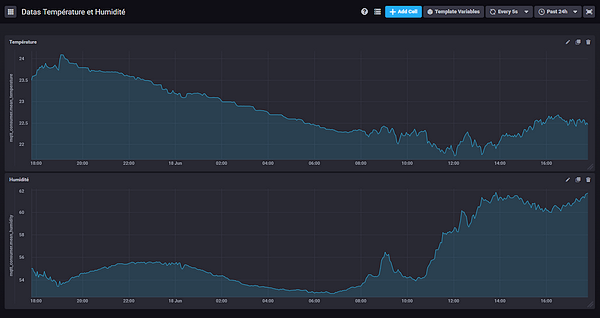

Voici un relevé de température dans mon atelier sur 24 heures.
Conclusion
Voilà vous devriez maintenant avoir une installation transmettant des mesures climatiques depuis un Raspberry Pi vers un autre en utilisant le protocole MQTT.
Vous pouvez vous amuser et commencer les modifs (c’est ça qu’est bon !) Pensez quand même (quand c’est opérationnel) à faire une image de chacune des deux cartes SD, pour pouvoir redémarrer rapidement en cas de plantage 😉
Il resterait à transformer le Raspberry Pi récepteur en point d’accès pour que le (ou les) autre(s) Raspberry Pi (ESP8266) se connectent directement à lui sans passer par une box.
Mais là je vous laisse faire 😉 il suffit de cliquer sur le lien ci-dessus pour accéder à l’article sur raspAP.
N’hésitez pas à faire un retour dans les commentaires de cet article, c’est toujours enrichissant (et pour l’auteur et pour les autres lecteurs)
Sources
- https://fr.wikipedia.org/wiki/MQTT
- http://ticksurraspberrypi3.blogspot.com/
- https://docs.influxdata.com/chronograf/v1.5/introduction/getting-started/
- https://thingsboard.io/docs/samples/raspberry/temperature/
- https://blog.groupe-sii.com/le-protocole-mqtt-dans-liot/
- http://www.steves-internet-guide.com/logging-mqtt-sensor-data-to-sql-database-with-python/
- http://thefreephysicist.com/writing-mqtt-data-sqlite3-database-raspberry-pi/
- https://github.com/bsmaat/mqtt/blob/master/sql/sqlwriter.py
- http://raspberrywebserver.com/cgiscripting/rpi-temperature-logger/building-an-sqlite-temperature-logger.html
- https://github.com/Pyplate/rpi_temp_logger
- Simple (Browser Based) graphical display of MQTT data
Wireless communication between Raspberry Pi’s via MQTT broker/client
Raspberry Pi: Measure Humidity and Temperature with DHT11/DHT22
MQTT 101 – How to Get Started with the lightweight IoT Protocol
Bonjour,
Voilà je teste
Sur mon premier Raspberry, lorsque je fais :
pi@RASPBERRYPI :~ $ mosquitto_sub -h localhost -v -t test_channel
J’obtiens le message suivant :
Error: Connection refused
NB : il y a domoticz installé sur ce Pi
Bonjour Doudy
pour qu’il puisse se connecter
1 – il faut qu’il accède à l’autre RasPi : est-ce que le ping fonctionne entre les deux?
2 – il faut que mosquitto soit déjà en « écoute » sur le deuxième Raspberry Pi. Est ce le cas ?
Je n’ai pas fait d’essais avec Domoticz que je n’utilise pas. Je suis parti de deux machines « propres » fraichement installées. Je pense que c’est la bonne démarche pour démarrer. Quand ça fonctionne dans ces conditions on peut tester d’autres cas en sachant que si ça ne fonctionne plus ça vient de la modif.
cordialement
François
Bonjour François,
1- Le ping fonctionne
pi@RASPBERRYPI-182:~ $ ping 192.168.1.180
PING 192.168.1.180 (192.168.1.180) 56(84) bytes of data.
64 bytes from 192.168.1.180: icmp_seq=1 ttl=64 time=5.85 ms
64 bytes from 192.168.1.180: icmp_seq=2 ttl=64 time=5.64 ms
64 bytes from 192.168.1.180: icmp_seq=3 ttl=64 time=5.77 ms
2- Sur le deuxième en écoute
pi@RASPBERRYPI-180:~ $ mosquitto_sub -h localhost -v -t test_channel
J’ai toujours :
pi@RASPBERRYPI-182:~ $ mosquitto_sub -h localhost -v -t test_channel
Error: Connection refused
J’ai supprimer et réinstallé Mosquitto complètement !
????
il y a un truc qui me chagrine je ne vois aucune ligne de commande avec
mosquitto_pub -h localhost -t test_channel -m « Hello Raspberry Pi »
c’est ce raspi qui envoie les données vers le broker…
Salut,
C’est normal que ca ne fonctionne pas car, sur le second, le « -h » ne doit pas etre localhost mais l’IP du PI où se trouve Mosquitto.
oups effectivement
le contenu de l’article est bon car je l’ai écrit en faisant les manips mais là j’ai dit une
conneriebêtise 🙂voir ici https://www.framboise314.fr/utiliser-le-protocole-mqtt-pour-communiquer-des-donnees-entre-2-raspberry-pi/#Envoyer_des_donnees_avec_MQTT_entre_deux_Raspberry_Pi
Bonjour François,
Un très bon article qui explique très bien le fonctionnement du protocole MQTT et comme tu dis, lorsqu’on débute, difficile de s’y retrouver surtout si on ne visualise pas bien le rôle du publisher, du subscriber et du broker.
Pour ma part, j’utilise ce protocole dans les objets connectés que je fabrique à base d’ESP8266 (ESP01 et ESP12) en tant que publisher (pour envoyer la T° par exemple) ou subscriber (pour attendre l’ordre de basculer l’état d’un relais par exemple), Mosquito comme broker (sur mon synology) et tout ça orchestré par HomeAssistant (dans un container Docker).
J’ai d’ailleurs remplacer mon vieux Pi sur lequel je relevais mon compteur EDF (via un module à base d’optocoupleur) par un ESP12 (plus pratique car pas d’OS, etc…) sur lequel j’ai rajouté diverses sondes (température, baromètre, etc…) et tout ça communique avec le protocole MQTT.
Je ne connaissais pas Telegraf, je vais y jeter un oeil 😉
Seb@stien
Merci Sébastien
en fait j’étais dans la « vraie » situation : monter une manip MQTT en n’ayant que les bases théoriques 😀 quand tu mets les mains dans le cambouis c’est plus pareil
cordialement
François
A que cela me donne des envies
Merci François
yapuka 😉
bon week end
Super article, je ne connaissais pas du tout le protocole MQTT.
Je me suis confronté aux mêmes problématiques, pour ma part j’ai choisi de publier les données de température via webservice mais MQTT semble une bonne alternative, plus légère. A étudier!
Voici le montage final auquel j’ai abouti de mon côté : https://domotique.blog.zastron.fr/suivi-de-temperature-et-humidite
La finalité est similaire mais par des moyens en partie différents.
Bonjour Clément
merci pour ce retour
bin oui des solutions il y en a… plein 🙂
je viens de regarder votre page et je vais me permettre d’en parler sur la page FB de framboise314 car elle peut certainement intéresser les lecteurs !
merci encore
cordialement
François
J’utilisais aussi des webService avant … mais le bleme est que le serveur web est vite chargé s’il y a beaucoup de sondes et de consommateur et ça pose de pb de synchro justement au niveau des consommateur.
Depuis, tout est en MQTT et l’ajout de sondes supplémentaires et surtout de consommateur est parfait transparent.
De plus, les sondes déportées sont basées sur des ESP donc avec beaucoup de DeepSleep pour économiser les batteries (surtout que certaines sont alimenté en par des cellules photovoltaïques) : le MQTT me permet de faire des transmission asynchrone et donc envoyer des ordres sans me soucier si elles sont en sommeil ou actives.
Bonjour Clément,
Effectivement, le MQTT dans ton cas serait vraiment très intéressante et beaucoup plus rapide/léger.
Tu pourrais aussi avantageusement remplacer tes Pi Zero par des EPS01S (moins chers, plus petit mais obligeant une alimentation 3.3v (grâce à un composant 5v -> 3.3v) et qui plus est ne necessite pas d’OS (donc « plus fiable »)
Beau projet 😉
Seb@stien
Merci pour vos retours, je vais m’intéresser de plus près au MQTT.
Bonjour,
J’ai suivi pas à pas les étapes décrites dans cet excellent article. La liaison entre raspberry utilisant mosquito fonctionne bien. La suite semble poser problème. Lorsque je lance chronograf, je n’ai pas d’informations relatives à la base de données mesures. Alors que je suis en connexion avec les deux autres bases de données visibles.
J’ai peut-être loupé quelque chose dans la personnalisation de télégraf, les modifications sont parfois un peu difficiles à identifier. J’ai vérifié plusieurs fois sans trouver d’erreur. Quelle est la signification de database = “michelin” et sa liaison éventuelle avec le reste ?
Merci d’avance pour la réponse
Michel
Bonjour
j’avais fait cette maquette pour une formation que j’ai animée chez Michelin… d’où le nom de la BDD
après vous pouvez donner le nom que vous voulez à la BDD, il faut juste utiliser le même partout
https://www.framboise314.fr/journee-raspberry-pi-chez-michelin/
cordialement
François
Merci pour la réponse. J’ai donc remplacé michelin par mesure dans la configuration. Néanmoins, la liaison entre telegraf et chronograf ne se fait pas correctement. Pas d’item présent dans la base de données mesures et les items de telegraf.autogen ne répondent pas. Le message est : your query is … but retruned no result.
J’ai vérifié le fichier de configuration de telegraf, j’a vérifié son fonctionnement avec curl « http://localhost:8086/query?q=select+*+from+telegraf..cpu »
et le statut de influxdb est running. Qu’ai-je manqué ?
Cordialement
Michel
Bonjour,
J’ai conscience que cet article date, mais je suis face au même problème que vous, à savoir que dans le fichier config j’ai bien déclaré une base nommée iot-mesures, même nom dans la déclaration de la base sous chronograf.
Dans l’explorer de Cronograf, je vois bien la database « iot-mesures.autogen » mais elle ne comporte pas de « mesurements&tags » donc je ne vois pas « mqtt_consumer ».
Avez vous réussi à résoudre ce problème ? Si oui merci d’éclairer ma lanterne.
Cordialement
Fabrice
Bonjour,
Merci pour cet excellent article.
J’ai suivi la procédure(il me semble) de ce dernier pour l’expérimenter et je me heurte à la remonté de « mqtt_consumer » sur CHRONOGRAF.
L’échange des 2 instances MQTT fonctionne entre les 2 Raspberry Pi.
La connexion entre TELEGRAF(sur lequel se trouve le broker MQTT) et INFLUXDB semble être correct.
TELEGRAF et INFLUXDB sont sur 2 postes différents.
Ping : Blog WiFi / 3G / 4G / Hotspots – Weemos D1 : contrôle MQTT du shield relai
Bonjour, merci pour ce tuto assez détaillé. Néanmoins j’aimerais comprendre ,est-ce que le programme python est tape directement dans la console ou tape dans un ficchier apart auquel on fait appel via la console comme avec les fichers js ? Par ailleurs ce programme est-il reealisable em langage c ? Merci d’avance.
Bonjour,
Merci pour cet excellent article, très intéressant.
SVP est ce que vous avez une idée comment envoyer des données d’un capteurs ( température, humidité, ….) vers un site de cloud ( exemple : TTN) en utilisant le MQTT ?
Merci d’avance.
Bonjour,
Quel est l’intérêt du protocole mqtt par rapport un https? Merci pour vos réponses avisées
Bonjour!
Je débute tout juste un projet du même genre sauf que dans mon cas j’utilise une carte ESP8266 – 12 à la place de RPi2. Je vous explique en quoi il consiste:
j’utilise une carte ESP8266, comme je l’ai dit, à laquelle je connecte une LDR pour mesurer l’intensité lumineuse. Les données lues sur la LDR seront converties en LUX, tous les traitements nécessaires seront effectuées avec l’ESP. Ensuite, les données seront transmises à une carte RPi 3 modèle B pour enregistrement. j’utilise pour cela MQTT, mais Là où ça bloque, c’est comment récupérer les données à la réception pour les stocker dans un fichier .CSV par exemple.
Une autre préoccupation: Est ce qu’il serait possible d’utiliser l’ESP comme point d’accès auquel nous allons connecter la carte RPi directement au lieu d’utiliser une box pour connecter les deux équipements?
Bonjour
j’utilise peu l’ESP mais côté Raspi vous récupérez les données exactement comme dans l’article
simplement le Pi est remplacé par un ESP
Après un peu de Python vous permettra de stocker les données
Sinon comme c’est le cas dans l’article, il vaut mieux que ce soit le Raspi qui soit l’AP et que l’ESP s’y connecte…
enfin, c’est juste mon avis, mais ça me semble plus simple à mettre en oeuvre
cdt
françois
bonsoir!
j’essaie de reprendre les différentes installation que vous avez faites, mais je rencontre des problèmes de l’Installation de TIC (Telegraf, InfluxDB, Chronograf) plus précisément au niveau de la ligne 5. quand je rentre la commande et que je valide ça génère des erreurs.
j’ai besoin d’aide à ce niveau là.
Et puis, j’ai du mal à lire aussi le 2ème code python (le code récupération). puis-je l’avoir dans un autre fichier beaucoup plus lisible SVP? je débute tout juste.
merci!
Bonjour
depuis la sortie de l’article (juin 2018) un nouveau système (Buster) est sorti
et les produits InfluxData ont également évolué
Quand vous dites « …plus précisément au niveau de la ligne 5. quand je rentre la commande et que je valide ça génère des erreurs. »
bin en fait… ce n’est pas précis car on ne connait pas les versions des logiciels, l’OS utilisé et surtout que sont ces erreurs.
Comme indiqué en haut de l’article, il est destiné à des utilisateurs avancés qui sont capables de se débrouiller avec ce genre de problème classique avec ces installations
le 2 eme programme python ? pouvez vous être plus précis SVP en copiant les premières lignes
cordialement
francois
Si vous êtes débutant ça risque d’être
Bonjour ,
je travaille sur un projet sur lequel je dois connecter deux Raspberry en wifi et transferer les données entre elles ensuite les controler avec une tablette.
Est ce que MQTT sera une bonne solution pour moi ?
MERCI
Bonjour
MQTT permet de transférer des données depuis des capteurs vers un serveur appelé broker
puis de les récupérer sur des « consommateurs » et de les utiliser (affichage par exemple)
que voulez vous dire par « controler avec une tablette » ? c’est les afficher sous forme de courbes ou interagir ?
oui pour les afficher et faire des calculs avec ses données .
en gros mon projet consiste a connecter deux Raspberry aux différents capteurs .
ensuite faire communiquer ses deux Raspberry afin que je puisse faire l’acquisition de données au méme temps.
alors oui avec un peu de python ça doit le faire…
et pour afficher vous avez des outils comme InfluxDB (base de données horodatée accessible en SQL) et Chronograf qui permet de réaliser un dashboard avec les courbes.
oui mais mon problème que je n’arrive pas a faire communiquer ses deux Raspberry ,elles ne se détectent pas entre elle .
j’essaye de les connecter en wifi mais sa ne marche pas .
En direct il faut un Access Point sur un des 2 Raspi (voir la conclusion de l’article) sinon il faut passer par une box.
oui je vous remercie ; j’ai réussi à le faire.
maintenant je suis entrain de tester comment transférer des fichier
bonne continuation alors 🙂
Bonjour,
Très intéressant cet article, merci.
En le lisant je me posais la question du broker : vous le placez sur le raspberry subscriber. Il n’y a pas de raison particulière pour ça ? On aurait pu aussi bien utiliser le broker sur le raspberry publisher, voire même un broker sur un serveur tiers ?
Cordialement
Bonjour Vincent
effectivement le broker peut être ailleurs
là c’était un démonstrateur pour Michelin et c’était plus simple de le faire avec 2 raspberry Pi
il aurait aussi pu y voir un ESP ou autre comme publisher
mais la demande était de le faire avec des Raspberry Pi (j’ai respecté la commande 😉 )
cette maquette est montée sur une plaque que j’utilise pour les expos professionnelles (TechDay ou JTL de RS-Composants)
cordialement
François
Hey!
Vous vous compliquez la vie pour le sub… Avec une commande et un petit script python…
La commande est:
mosquitto_sub -h localhost -v -t test_channel > fichier.txt
ça fait que tout ce qui est reçu, au lieu d’être affiché sur la console, va aller dans le fichier fichier.txt.
et avec le open() de python on peut facilement bidouiller un programme qui va lire le fichier et en faire ce qu’on veut… enfin bon plus simple que l’autre solution 🙂
Bonne continuation
merci 🙂
Bonjour Francois
Super article qui m’a inspire pour ma domotique
J’ai cependant un problème avec chronograph je n’arrive pas a obtenir le « mqtt_consumer »
J’ai essaye avec plusieurs nom de bdd y compris celui declare dans le fichier telegraf.conf , sans succès
Le bdd telegraf et internal montrent bien des éléments
les messages mqtt sont bien émis par mon broker sur le réseau et vus par mqtt.fx
de quoi cela peut il provenir ?
Cordialement
j’ai le même problème, vous avez une solution ?
bonjour
Je travaille sur exactement le même projet que celui décrit dans cet article. Par contre, je ne dispose de deux cartes Raspberry Pi comme dans cet article, mais d’une seule. donc j’aimerais savoir si il serait possible de faire la même réalisation qu’ici en utilisant qu’une seule carte Raspberry Pi?
Bonjour
Le raspi peut vous servir de broker MQTT et vous pourriez capturer les données avec un arduino ou un esp… mais le principe c est d avoir un émetteur et un récepteur
Sinon vous pouvez tout regrouper sur un raspi mais vous n’avez plus besoin de MQTT
D’accord, mais dans ce cas comment je peux capter les données et les envoyer vers la suite TIC (telegraf, influxDB et chronograf) pour enregistrement et affichage? Je me dis qu’en n’utilisant plus MQTT il y a forcément plein de choses qui vont changer!
Bonjour,
Encore débutant avec le protocole MQTT, j’aurai une question sur les possibilités du publisher.
Savez vous s’il est possible d’envoyer des commande au publisher?
Example : lampe et capteur de luminosité sur le rpi publisher. Je voudrais savoir si le rpi sub aurai la possibilité de dire ON/OFF pour un relais branché sur le rpi du publisher.
Une idée?
Ou alors je suis obligé de créer aussi un broker sur le publisher ?
Merci par avance,
Morgan
En fait je pense avoir compris.
Il faut que mon raspberry avec mon capteur soit publisher sur un topic du broker distant et que en même temps il soit subscribers d’un topic du broker distant.
Faut juste que j’arrive à comprendre comment organiser ça.
M.
Bonjour,
J’ai un petit commun à quelques personnes mais qui ne semble pas résolu: lorsque je cherche mqtt_consumer dans ma DB mesures (mesures.autogen) je n’ai rien. Savez vous comment résoudre ce problème ?
Merci par avance,
N.
Bonjour,
Mon Publisher est un PI3 modèle A et mon broker un PI4 sous Raspbian Buster (dernière version).
Tout a bien fonctionné jusqu’au paramétrage de Telegraf.
J’ai du modifier un peu telegraf.conf pour que Telegraf récupère bien mqtt_consumer dans ma bdd ainsi que les champs associés. Voici ci-dessous la partie concernée de mon telegraf.conf :
…
database = « Telemesures » # required
….
# Read metrics from MQTT topic(s)
[[inputs.mqtt_consumer]]
servers = [« tcp://localhost:1883 »]
## MQTT QoS, must be 0, 1, or 2
qos = 0
## Topics to subscribe to
topics = [
« test_channel/# »,
]
# if true, messages that can’t be delivered while the subscriber is offline
# will be delivered when it comes back (such as on service restart).
# NOTE: if true, client_id MUST be set
persistent_session = false
# If empty, a random client ID will be generated.
client_id = « »
## username and password to connect MQTT server.
# username = « telegraf »
# password = « metricsmetricsmetricsmetrics »
## Optional SSL Config
# ssl_ca = « /etc/telegraf/ca.pem »
# ssl_cert = « /etc/telegraf/cert.pem »
# ssl_key = « /etc/telegraf/key.pem »
## Use SSL but skip chain & host verification
# insecure_skip_verify = false
## Data format to consume.
## Each data format has it’s own unique set of configuration options, read
## more about them here:
## https://github.com/influxdata/telegraf/blob/master/docs/DATA_FORMATS_INPUT.md
data_format = « json »
#tag_keys = [
# »Temperature »,
# »Humidity »
#]
json_string_fields = [« Temperature », « Humidity »]
Voyez que la description des tag_keys a changé en fin de fichier .conf
Donc le principe fonctionne à merveille.
Merci François
merci pour ce retour Pierre !
Ping : [Domotique] Mise en place d’un serveur MQTT sur Raspberry – Journal d'un archiviste
Bonjour à tous,
J’ aurai un soucis…
Je souhaite créer un mémoire tampon pour sauvegarder les données en cas de perte de communication entre les Raspberry, mais je n’ y arrive pas,
si quelqu’ un peut m’ aider avec des syntaxes de codes ou des liens merci,,
Ping : Comment publier et récupérer les messages MQTT ? – Philippe's Knowledge Base
Bonsoir François,
tout d’abord, un grand merci pour cette article qui est très pédagogique et merci pour le temps que vous et la communauté passez à transmettre.
Je suis sur un projet scolaire et c’est exactement ce qui dans cet article. Avec un Raspberry pi 4 et un capteur DHT22 je dois faire remonter et stocker les données via une interface web type Grafana. Après des heures de recherche et lecture sur le net, votre article me semble le plus simple à suivre. Je l’ai suivi pas à pas et j’ai réussi a faire le sub et le pub avec le même raspberry sur deux fenêtres de commandes différentes. Je bloque sur le programme Python, je ne sais pas comment le faire fonctionner, faut-il l’enregistrer sur un fichier .py et le lancer, mais comment ?
je suis conscient que ma question est pour les débutants (ce que je suis) mais votre tutos est tellement bien détaillé que je suis frustrer de bloquer ce sur point et ne pas pouvoir passer à la suite.
Si vous ou une personne de la communauté pouvait m’aider se serait vraiment TOP.
Merci d’avance pour votre aide.
Bonjour Pablo
oui il faut enregistrer le programme dans un fichier .py puis lancer le programme dans une fenetre texte en faisant
python3 programme.py
ou
sudo python3 programme.py
s’il y a besoin des droits
cdt
francois
