Une nouvelle gamme de caméras chez Arducam

La caméra endoscopique

La caméra

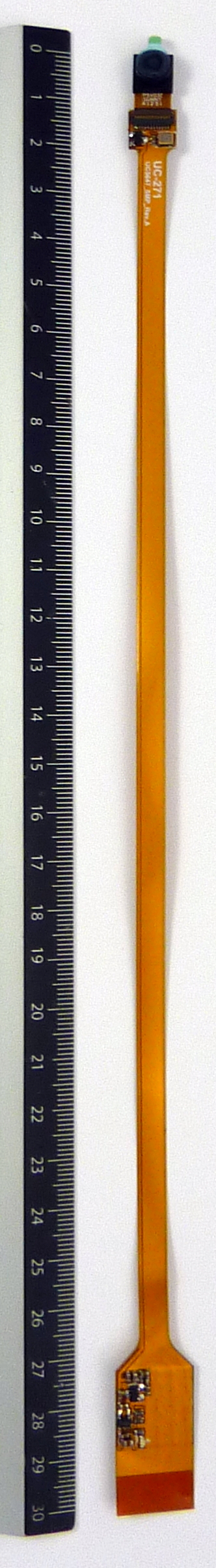

arducam_endocope_01 L’équipe d’Arducam a choisi de créer ce modèle de caméra pour vous permettre de glisser le capteur dans des ouvertures de dimensions réduites. Vous voyez sur la photo de gauche que le câble de la caméra mesure une trentaine de centimètres de long. Le capteur, pour sa part, mesure 8,5mm x 8,5mm tout en conservant les caractéristiques de la caméra standard. L’électronique est répartie entre la partie capteur et la partie connecteur.

arducam_endocope_08

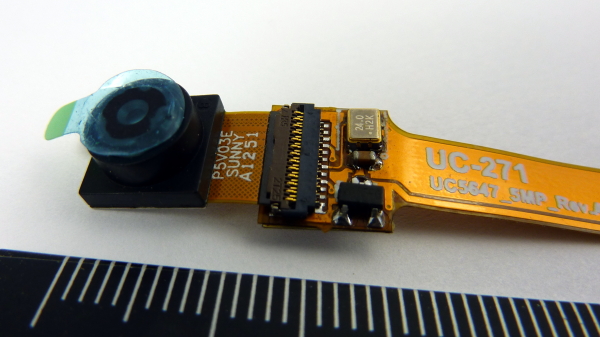

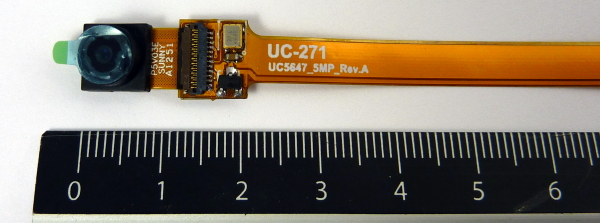

Le capteur de la caméra endoscopique. Difficile de faire plus petit pour un capteur de 5 Mpixels…



arducam_endocope_06

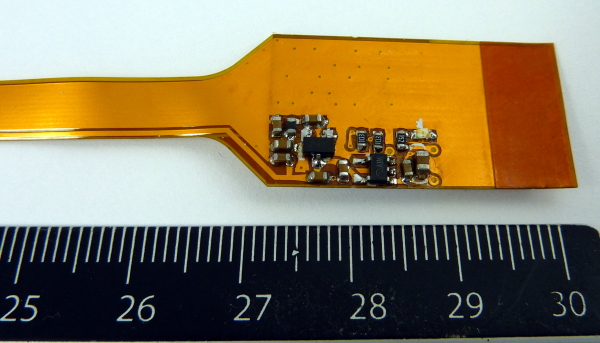

Caméra Arducam endoscopique – Une partie de l’électronique se trouve à proximité du connecteur, sur le câble souple.

arducam_endocope_04

arducam_endocope_07

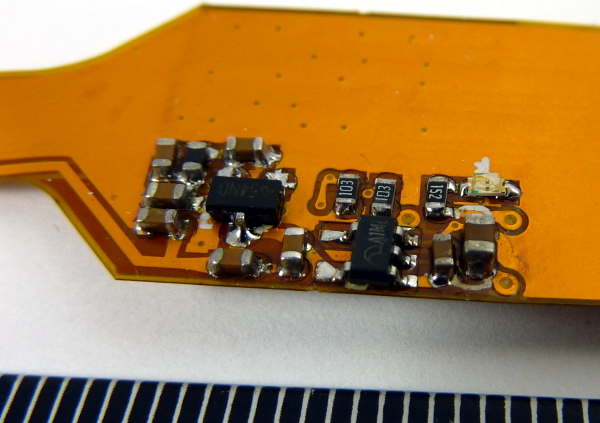

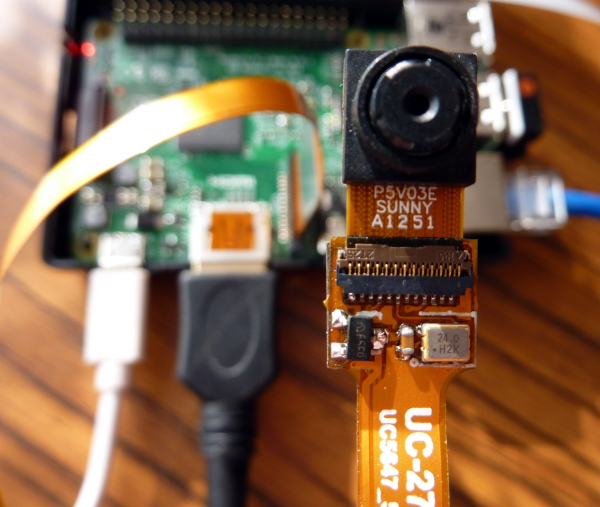

Les composants côté connecteur.

arducam_endocope_05

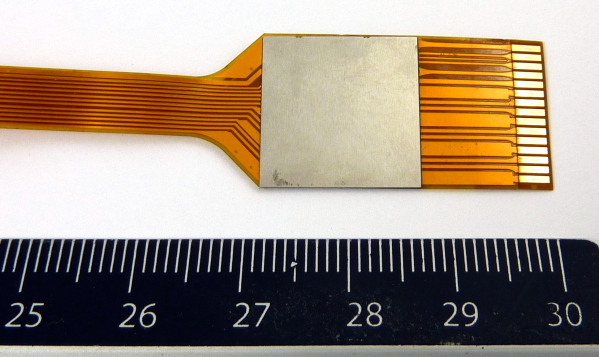

La face inférieure du câble est munie d’un blindage.

arducam_endocope_09

arducam_endocope_10

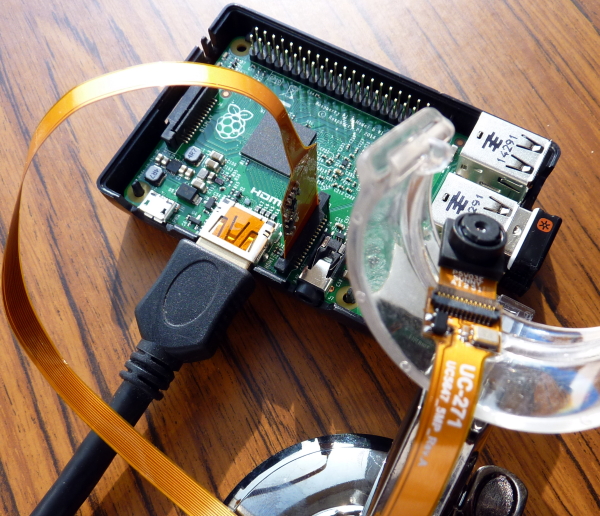

La caméra endoscopique Arducam pendant les tests.

cam_new_arducam_endoscope_05_600px

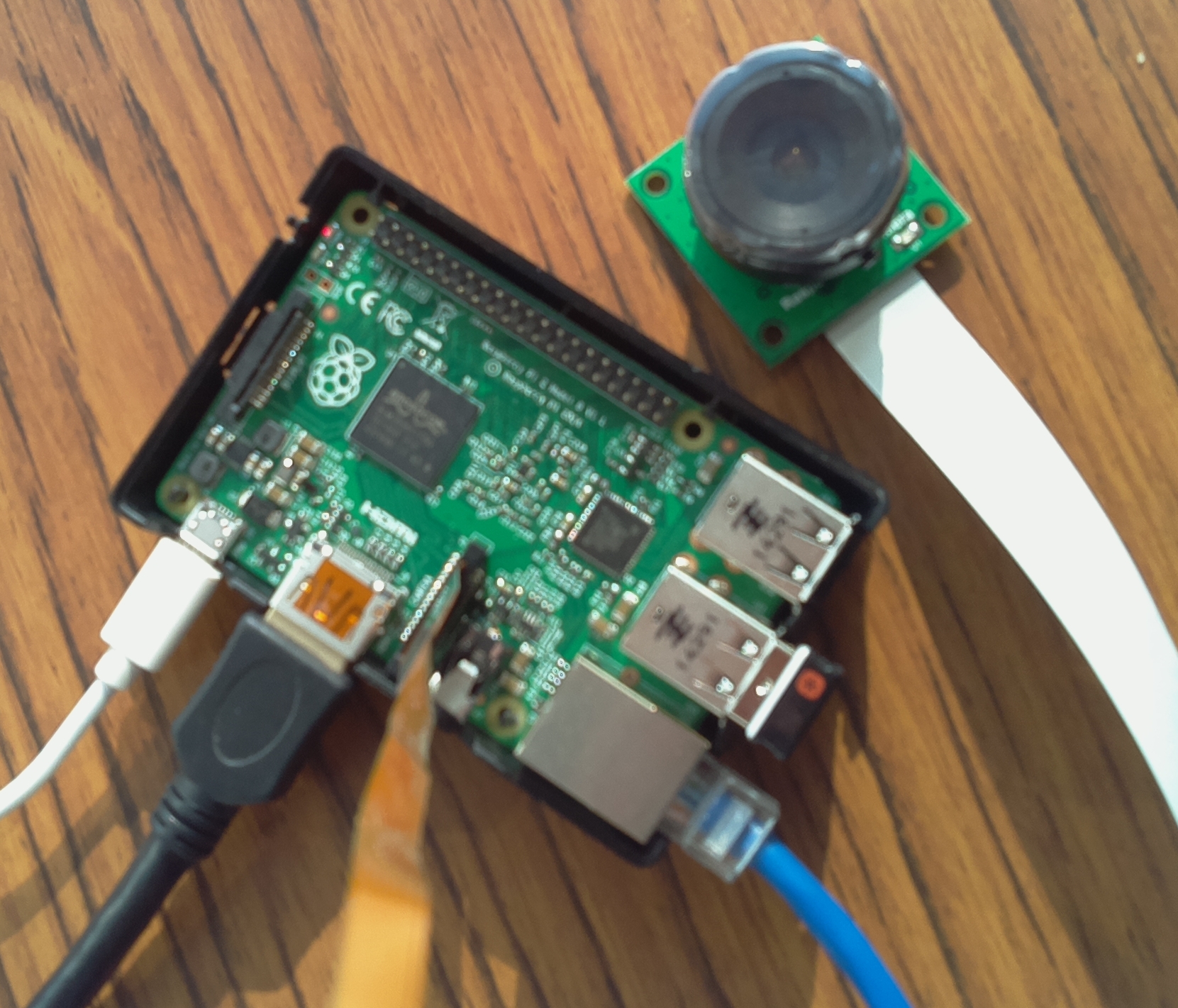

Le Raspberry Pi photographié par la caméra endoscopique en bout de câble. On n’est pas dans la zone de netteté de la caméra… – Cliquez pour agrandir.

arducam_endocope_03

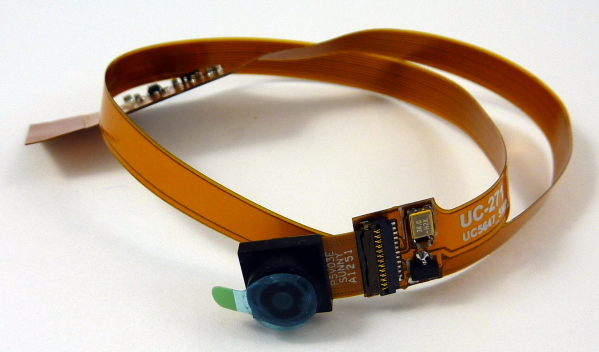

La souplesse du câble de liaison permet d’imaginer des implantations dans les endroits les plus inaccessibles…

arducam_endocope_02

Caractéristiques

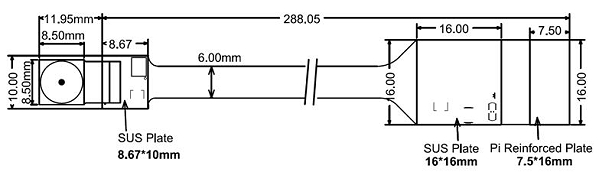

SpyPiCAM6_600pxLa carte caméra proprement dite est minuscule, et mesure 8,5 x 8,5 mm. La largeur du câble souple du module caméra est de 6 mm, ce point en fait un bon candidat pour un endoscope, la surveillance discrète ou d’autres applications lorsque la taille et la qualité d’image sont importantes. Elle se connecte au Raspberry Pi au moyen d’un câble ruban court.

  • Capteur Omnivision OV5647 5M pixels – lentille à focale fixe
  • Filtre IR intégré
  • Angle de prise de vue : 54 x 41 degrés
  • Champ de vision: 2,0m x 1,33 m à 2 m
  • Objectif reflex équivalent : 35 mm

Le test

cam_new_arducam_endoscope_06_600px

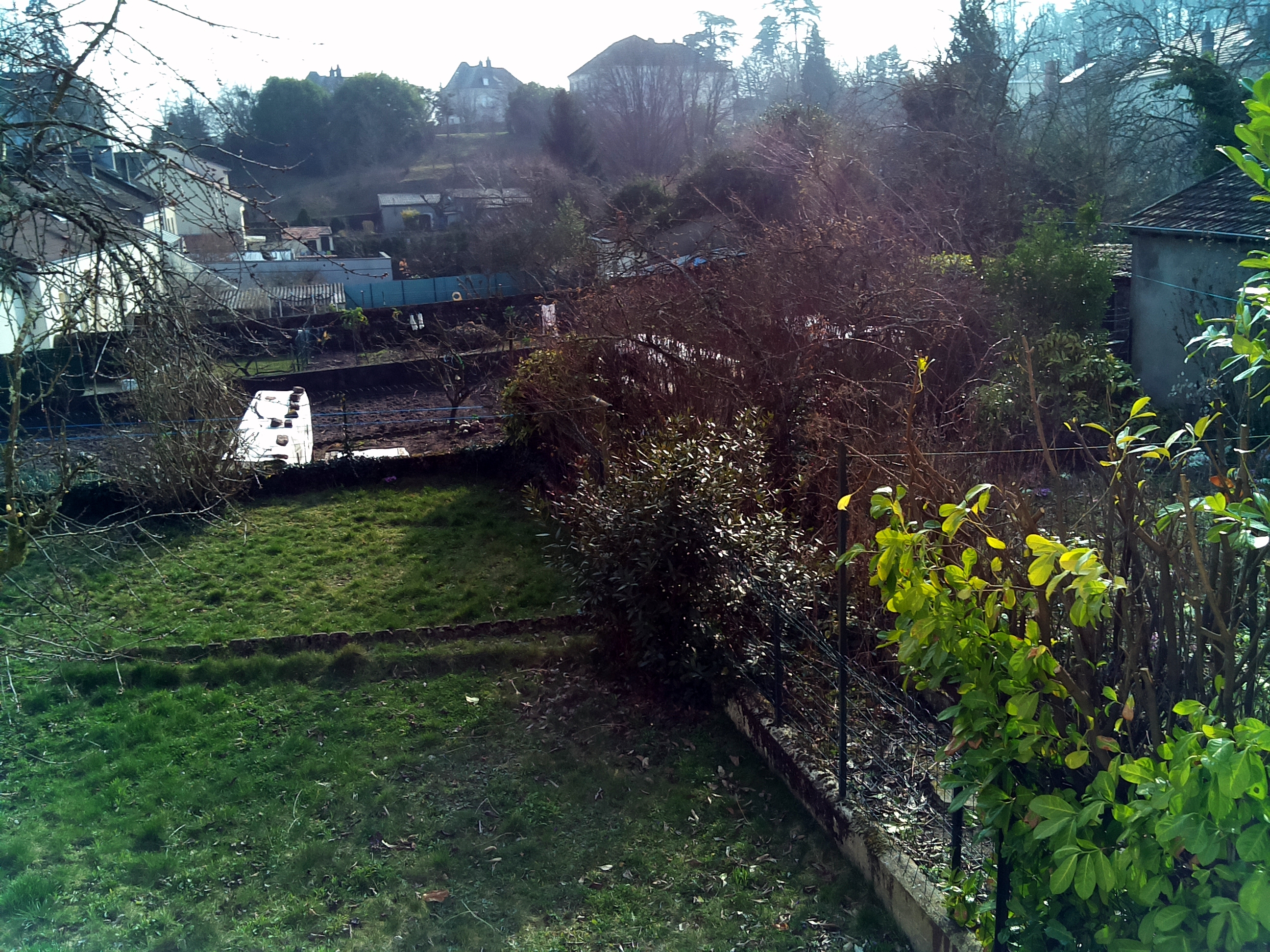

Caméra Arducam endoscopique – Cliquez pour agrandir.

cam_new_arducam_endoscope_07_600px

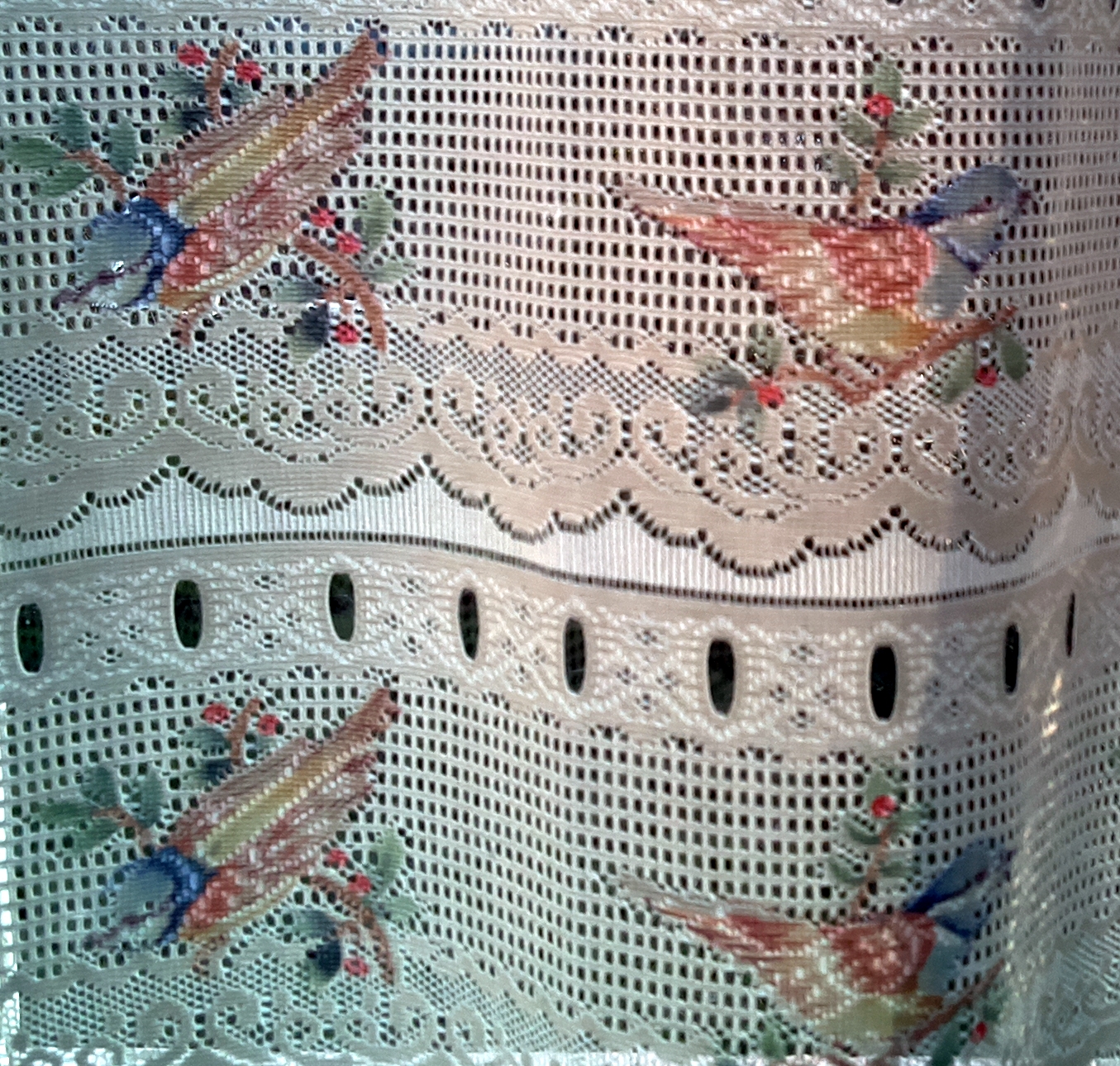

Caméra endoscopique Arducam. Dès que la distance dépasse 20 – 25 cm (partie gauche du rideau), l’image est tout à fait utilisable – Cliquez pour agrandir.

cam_new_arducam_endoscope_04_crop

Le village vu par la caméra endoscopique.

 Conclusion

Une nouvelle gamme intéressante qui va étendre les possibilités de votre Raspberry Pi. La caméra endoscopique est destinée à des prises de vues discrètes, avec le câble qui peut traverser un cloison, une porte par exemple pour réaliser un judas électronique. Vous ne pourrez pas l’utiliser pour inspecter un tuyau, par exemple, dans la mesure où la mise au point impose une distance d’une vingtaine de centimètres au minimum.

Pour le reste, ces trois caméra ont fonctionné sans problème sur le Raspberry Pi 2 qui a servi aux essais et ont répondu correctement à toutes les commandes.

Ce matériel est disponibles chez uctronics.com.
