Publié le 16 mars 2015 - par

Une nouvelle gamme de caméras chez Arducam

Caméra Arducam à objectif interchangeable

PiCAM_CS_280px

PiCAM_RevC_280px

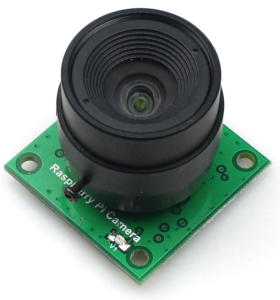

 Cette gamme existe en monture CS (à gauche) et en monture M12 (à droite). Par rapport à la version précédente, cette révision C utilise un capteur d’image en boîtier PLCC. Le capteur de la gamme précédente était fixé par un adhésif double face. Ici le capteur est soudé. Ceci garantit un positionnement exact au centre optique de l’objectif et un montage dans le plan focal. Il n’y a plus de risque que le capteur se décale ou subisse une rotation.

J’ai reçu une caméra avec monture CS (j’ai plusieurs objectifs de ce type à disposition). Voici le résultat des tests.

La caméra

arducam_CS_mount_03

La caméra à monture CS avec son objectif d’origine.

arducam_CS_mount_02

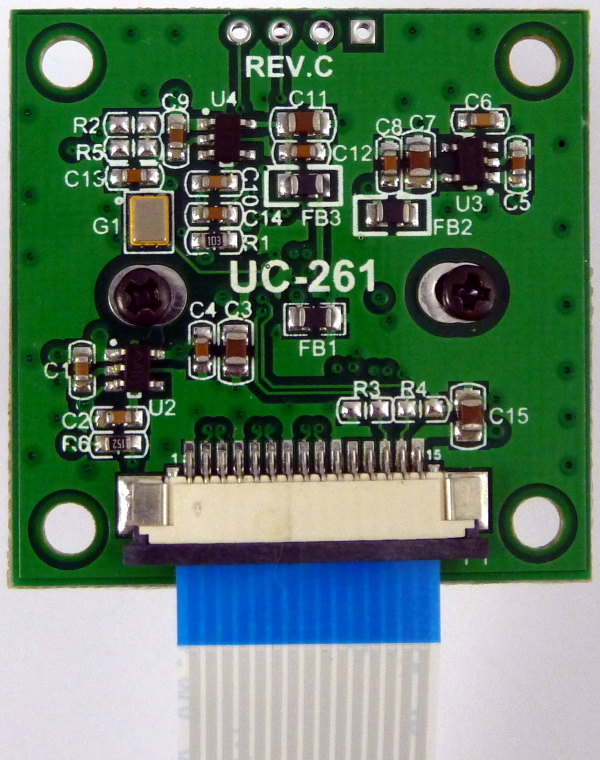

Sur le côté gauche de la carte, 4 pastilles à souder fournissent le 3,3v et la masse. Les signaux FREX et STROBE proviennent directement du capteur qui indique le début de la prise de vue et peuvent être utilisé en mode multicaméra pour synchroniser la capture…

arducam_CS_mount_01

Les caractéristiques

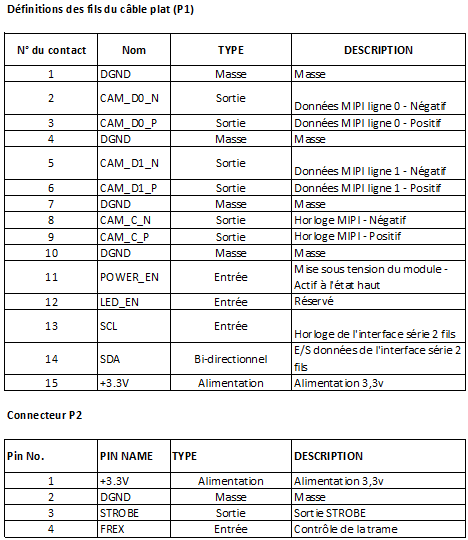

Connecteurs

tableau_connecteurs

Dimensions

La carte de la caméra à objectif interchangeable mesure 36 x 36 mm.

Les images

Objectif d’origine LS 6018CS – 6 mm

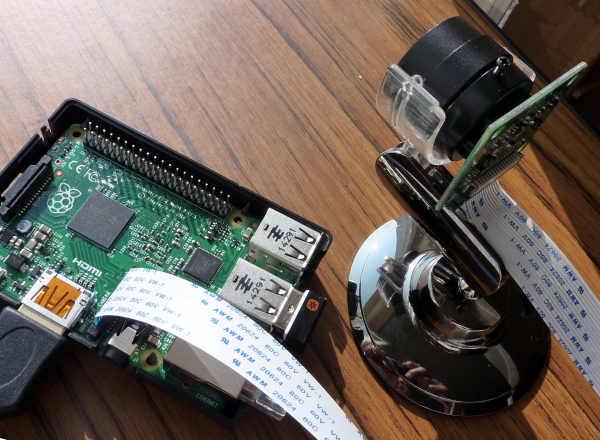

arducam_CS_mount_09J’ai commencé avec l’objectif qui est livré avec la caméra. Il ne porte pas de marque  mais une recherche rapide (tapez LS 6018CS) montre que c’est une lentille de 6 mm de distance focale.

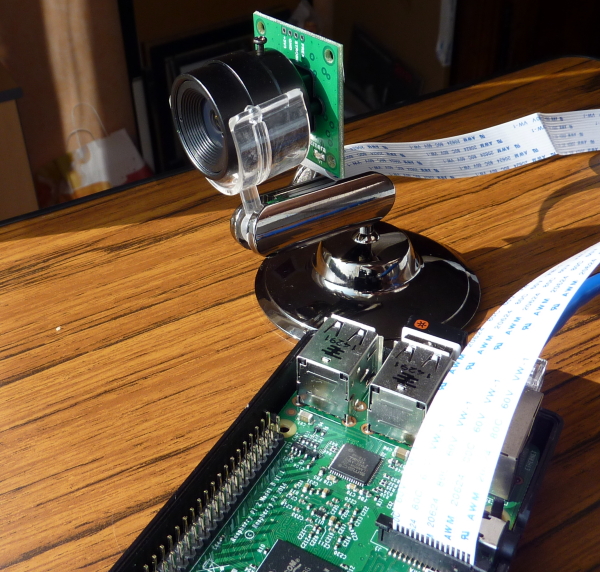

arducam_CS_mount_08On voit ici que l’objectif est pratiquement face au soleil…

cam_new_arducam_lens_origine_600px

Image obtenue avec la caméra Arducam Rev. C équipée de son objectif d’origine (6 mm). – Cliquez pour agrandir

cam_new_arducam_lens_16mm-village_600px

Image du village obtenue avec la caméra Arducam Rev. C équipée de l’objectif d’origine (6 mm) – Distance 1,50m environ – Cliquez pour agrandir.

 Objectif 4mm

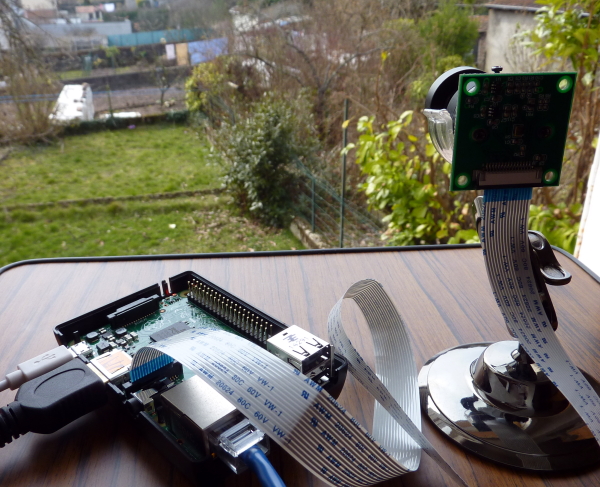

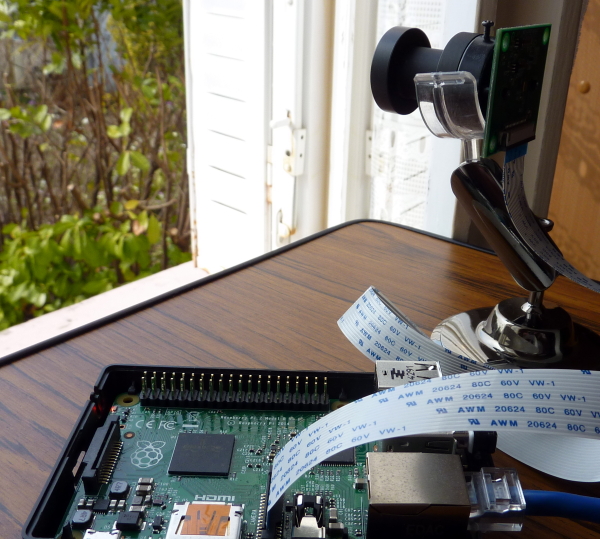

arducam_CS_mount_10arducam_CS_mount_11Cet objectif de 4 mm de distance focale est celui que j’utilise dans l’application microscope. Il permet de prendre des images à quelques mm de distance…

cam_cs_4mmlens_600px

Image obtenue avec l’objectif de 4mm. – Cliquez pour agrandir.

cam_new_arducam_endoscope_04_crop

Image du village obtenue avec la caméra Arducam Rev. C équipée de l’objectif de 4 mm – Distance 1,50m environ – Cliquez pour agrandir.

Objectif Zoom 5-50mm

arducam_CS_mount_07

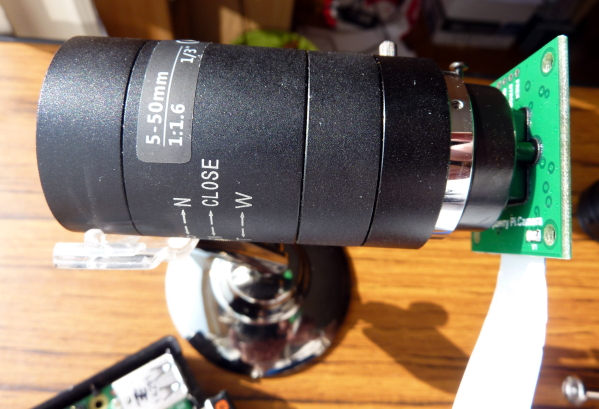

Zoom CS 5-50mm. Les réglages disponibles sont : Zoom, Mise au point et diaphragme.

cam_new_arducam_lens_5-50mm-5_600px

Caméra Arducam Rev.C – Zoom au minimum : 5mm – Cliquez pour agrandir

cam_new_arducam_lens_5-50mm-5_zoom

Image prise en réglage 5mm – La zone encadrée correspond à ce qui va être photographié en zoom maxi

cam_new_arducam_lens_5-50mm-50_600px

Caméra Arducam Rev. C – Zoom 5-50mm – Zoom maximum – Cliquez pour agrandir.

cam_new_arducam_lens_5-50mm-village2_600px

Le village vu par le zoom. Le défaut situé en bas et à droite est du au zoom lui même…

cam_new_arducam_lens_5-50mm-village_600px

Zoom maximum sur le village 50mm – Cliquez pour agrandir.

cam_new_arducam_lens_5-50mm-village3_600px

Cliquez pour agrandir.

Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.

19 réflexions au sujet de « Une nouvelle gamme de caméras chez Arducam »

  1. Dydge

    Bonjour François merci pour cet article.
    Je possède moi-même la première génération et j’en suis en monture CS et j’en suis très sastifait.
    Question hors sujet, ou as tu trouvé ton support de caméra ? (il m’intéresse beaucoup 🙂 )

    Répondre
  2. Philippe

    Merci pour le test mais je suis étonné du résultat obtenue sur les photos en page 2. Il y a un vignettage énorme et en plus d’une couleur bien douteuse. Est-ce normal ?

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Philippe
      Je l indique dans le texte, le vignettage est dû au zoom qui le produit quelle que soit la caméra que j’utilise (j’ai deux normales + 1 IR…) et j’ai fait un réglage auto des niveaux dans mon logiciel de retouche
      Désolé pour les couleurs mais je suis daltonien et là…. je ne peux rien régler de ce côté !! 🙁
      Cordialement
      François

      Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Jeff
      les caractéristiques du bus CSI utilisé sur le RasPi ne sont communiquées qu’aux membres du groupe MIPI (http://mipi.org/specifications/camera-interface)
      j’ai une caméra qui est branchée sur un câble de 50cm et cela ne pose aucun problème…
      voyez http://www.raspberrypi.org/forums/viewtopic.php?f=43&t=43737
      La mini caméra comporte le même capteur donc ses résultats doivent être similaires (je ne dispose pas du modèle Adafruit)
      Cordialement
      François

      Répondre
  3. Cyrille

    Moi qui voulais éviter de faire un “trop gros passage” dans mon plafond pour faire passer la nappe d’une caméra, la version “endoscopique” pourrait parfaitement faire l’affaire.

    Répondre
  4. lionel

    Bonsoir François,

    je suis étonné du manque de qualité des photos prises par ces caméras par rapport à celle prise par la caméra originale.

    Pour du 5Mp et malgré d’apparentes bonnes conditions de luminosité, elles sont fades et certaines floues.

    Le zoom est intéressant mais pour le reste…

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Lionel
      dans les conditions normales, la qualité est identique. Cet essai a été réalisé avec le soleil de face et tapant sur la lentille, ce qui explique la qualité des images ! Mais c’est le seul moment de la semaine où j’ai pu faire ces tests qui prennent pas mal de temps. Les autres jours… j’étais au boulot 🙁
      J’essayerai de faire d’autres images dans des conditions meilleures
      Cordialement
      François

      Répondre
  5. arnaud

    Bonjour,
    est-ce que vous avez testé la synchronisation via l’entrée FREX?
    arducam dit qu’il est possible de les synchroniser, mais les ingénieurs de chez raspberry disaient que ce n’est pas possible :
    “Feel free to read the datasheet yourself, but my reading says FREX REQUIRES a shutter on the sensor. Pi Camera doesn’t have one, therefore is not plausible. Using the strobe line to trigger scene illumination won’t really work as the bottom lines will be exposed for the exposure time + the readout time, so the bottom of the image will be brighter than the top. ” ( https://www.raspberrypi.org/forums/viewtopic.php?f=43&t=48238&start=25 )

    j’ai posé la question à arducam mais ils ne m’ont jamais répondu

    merci,
    Arnaud

    Répondre
  6. Jean-Philippe Encausse

    Bonjour François,

    Je viens de me rendre compte que le FOV de ma PiCam est ridiculement faible. Quelle serait la meilleur approche pour avoir quelque chose de la qualité des MOBIUS ?

    – Acheter une caméra compatible RPI2 mais grand angle (130°) ?
    – Acheter une lentille (mais après il faut “bricoler”)
    – Acheter une caméra USB de petite taille ? Je n’ai aucune idée du bon modèle

    Je m’oriente vers la 3eme solution pour avoir aussi du son, mais du coup je sent que raspivid ne fonctionnera plus. Et les caméra trouvée sur le net semblent énormes.

    Une idée ? Merci !

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Jean-Philippe
      Pour moi la meilleure approche serait une caméra à objectif interchangeable avec un grand angle (la monture CS est grosse, plutot en M12 x0.5 si le poids est important
      il y a aussi la possibilité d’ajouter une lentille additionnelle comme http://www.ebay.fr/itm/4-en-1-Mini-Fisheye-Grand-Angle-Macro-Tele-Objectif-pour-iPhone-Samsung-LG-Nokia-/171773168152?var=&hash=item27fe7a8a18:m:mWpDCETpRMk4U0ddwtCjvqg mais les bords sont quand même déformés voyez https://www.framboise314.fr/un-boitiercamera-pour-votre-raspberry-pi-b-avec-nwazet/
      j espere avoir fait avancer votre réflexion
      Cordialement
      François

      Répondre
      1. Jean-Philippe Encausse

        Merci (bravo pour tes articles !),

        J’avais vu une vidéo avec cette lentille et testé sur un iPhone mais comme le montre la photo de ton article c’est too much.

        Sur Mobius ils ont mis des lentilles de 130° avec un résultat presque parfait . Avec 4 on arrive a faire une vidéo 360° 🙂

        Répondre
