Piloter un ventilateur de Raspberry Pi en PWM

Christian a déjà écrit de nombreux articles pour le blog. Cette fois il nous propose de réguler un ventilateur en PWM. Il s’est inspire d’une carte ArgonFanHAT qu’il a achetée chez Kubii. Son montage et son programme pourront s’adapter à divers ventilateurs sans problème.

Au sommaire :

1 Réguler la vitesse du ventilateur d’un Raspberry Pi en PWM
2 Conclusion

Réguler la vitesse du ventilateur d’un Raspberry Pi en PWM

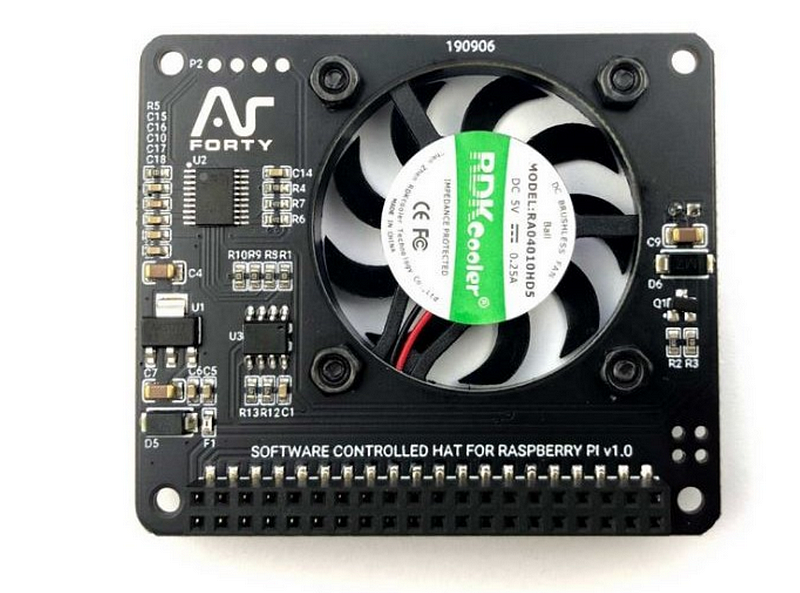

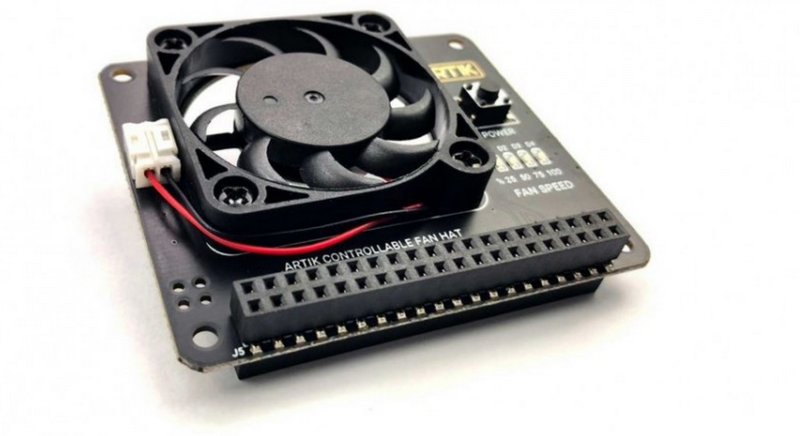

Christian m’a envoyé ce message il y a quelques jours : « J’ai acheté la ArgonFanHAT chez KUBII qui fonctionne très bien sur un PI3B+. Mais pourquoi ne pas réguler son ventilateur en PWM par un petit script lancé dans autostart : Voulez vous un petit article sur ce sujet avec le soft et l’interface avec le ventilateur ? Quatre de mes raspi en sont équipés et le ventilo ne tourne plus tout le temps !!«

Ce que j’ai bien entendu accepté et voici donc cet article de Christian.

Objectif de la réalisation

Le but est de commander le ventilateur du Raspberry selon la température de son CPU.
On va utiliser un port GPIO configuré en PWM pour faire varier sa vitesse.

Comme le GPIO ne peut fournir le courant necessaire au ventilateur, on utilise un transistor darlington, le BC517, en interface.

BC517

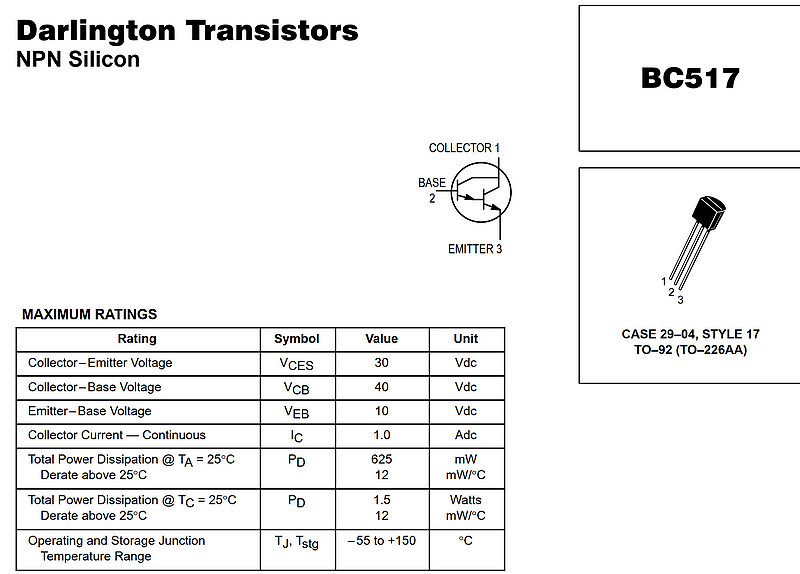

Schéma

Caractéristiques

Type de boîtier : TO-92
Type de transistor : NPN Darlington
Courant collecteur maximal (Ic) : 1,2A
Tension maximale collecteur-émetteur (V_CE) : 30V
Tension maximale collecteur-base (V_CB) : 40V
Tension maximale base l’émetteur (V_EBO) : 10V
Dissipation maximale au collecteur (Pc) : 625 miliWatt
Fréquence de transition maximale (fT) : 200 MHz
Gain en courant continu (hFE) : 30000
Température maximale de stockage et de fonctionnement : -55 à +150 °C

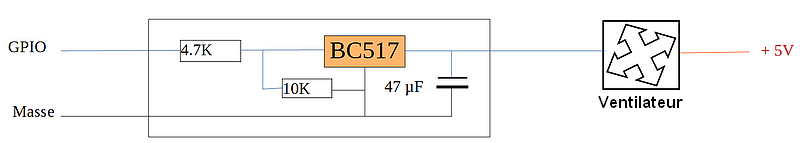

Le montage de régulation

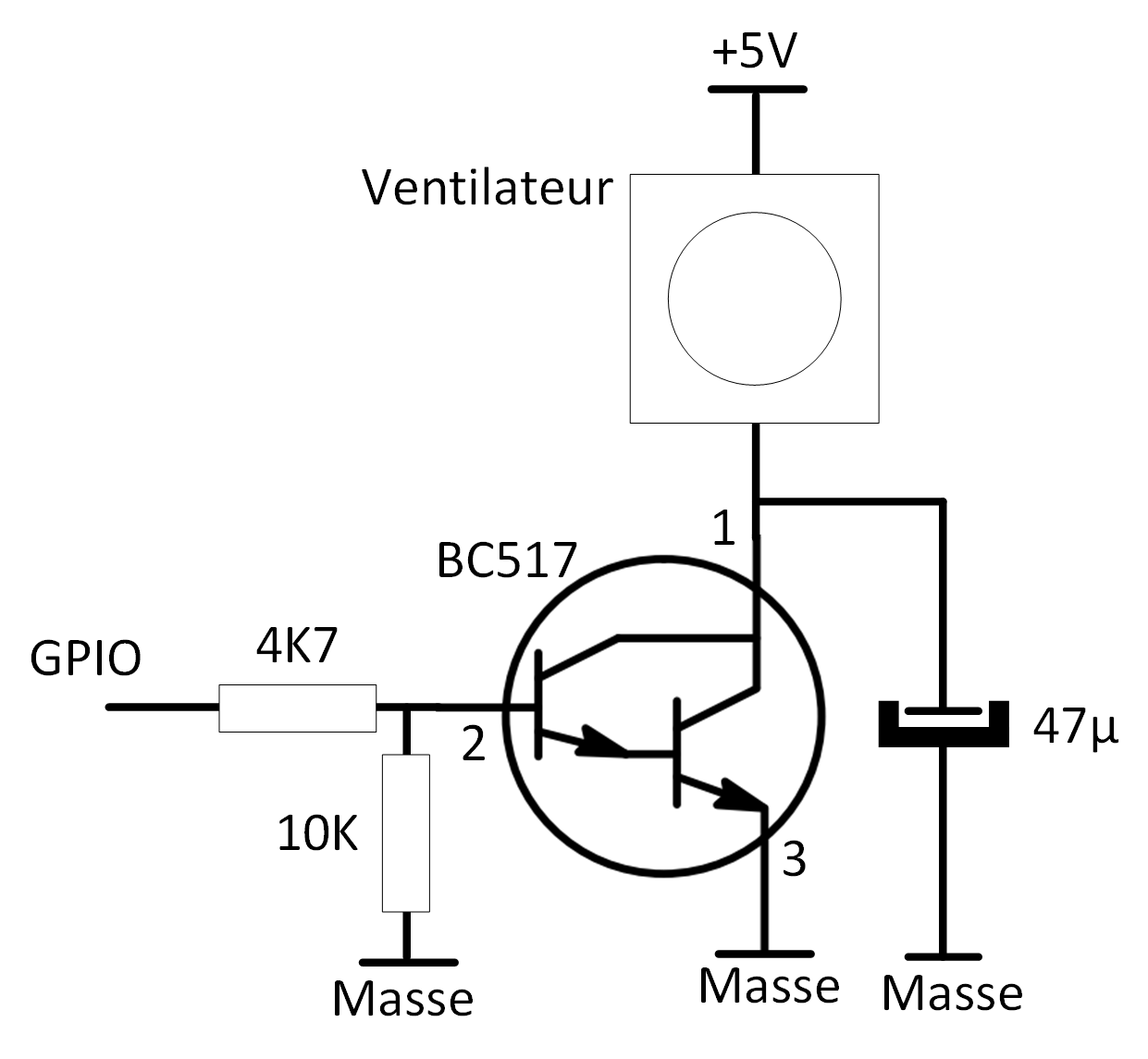

Ce qui traduit en schéma plus classique donne ceci :

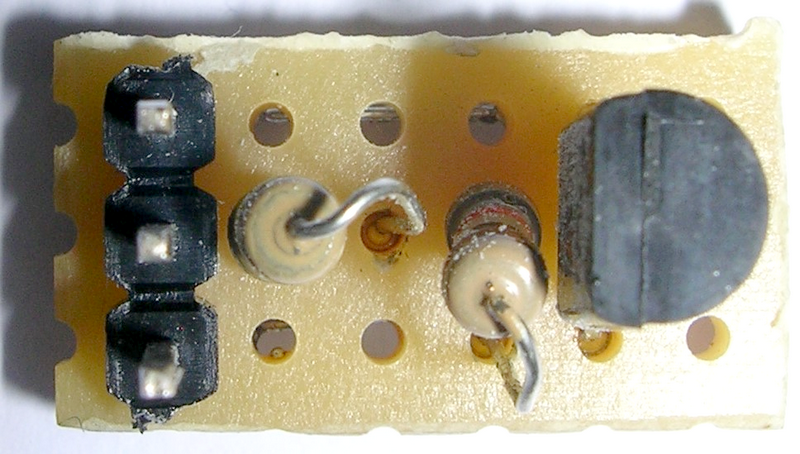

Et une fois câblé sur une plaquette de prototypage

Le GPIO sera programmé par un Script en Python lancé au démarrage. Ce Script permet également d’avoir un bouton d’arrêt propre qui va provoquer un ShutDown et terminer normalement et sans danger l’exécution du système d’exploitation.

Le Script ShutD2.py :
J’utilise le GPIO-18 en PWM et GPIO-26 pour le ShutDown
La variable FANwait = 10 permet de mettre une hysthérésie de 10s dans la boucle
Les températures et vitesses sont à adapter dans la liste cnf :

< 50°C Arrêt
>=50°C et <53°C vitesse 1
>=53°C et <58°C vitesse 2
>=58°C vitesse 3

Pour lancer au démarrage avec autostart :
Créer le fichier :

sudo nano /home/pi/ShutD2.sh

# !/bin/bash
sleep(15)
usr/bin/python3.7 /home/pi/Scripts/ShutD2.py &

# !/bin/bash

sleep(15)

usr/bin/python3.7 /home/pi/Scripts/ShutD2.py &

Lui donner les droits :

sudo chmod +x /home/pi/ShutD2.sh

Puis déclarez le dans autostart :

sudo nano /home/pi/.config/autostart/Lxinput-setup.desktop

[Desktop Entry]
Type=Application
Comment=Cde Ventilateur
Exec=/home/pi/ShutD2.sh

[Desktop Entry]

Type=Application

Comment=Cde Ventilateur

Exec=/home/pi/ShutD2.sh

Programme Python de régulation du ventilateur en PWM

Script ShuD2.py

#!/usr/bin/env python3.7
# -*- coding: utf-8 -*-
#Lancé dans autostart avec ShutD.sh
#Bouton appuyé au moins 3 Secondes
#Ventilateur en PWM

import os
import time
import RPi.GPIO as GPIO
from threading import Thread

GPIO.setmode(GPIO.BCM)
GPIO.setwarnings(False)
#GPIO-26 pour le Poussoir
SD=26
#on met le GPIO26 en Entrée et à UP
GPIO.setup(SD, GPIO.IN, pull_up_down=GPIO.PUD_UP)
#Ventilateur sur GPIO18 en PWM à 10 Hz
pwm=18
GPIO.setup(pwm,GPIO.OUT,initial=GPIO.LOW)
fan=GPIO.PWM(pwm,10)
#T1,V1,T2,V2,T3,V3
cnf=[50,70,53,80,58,100]
waitSD=3.0
waitFAN=30

def Shutdown():
	while True:
		GPIO.wait_for_edge(SD, GPIO.FALLING)
		debut=time.time()
		intS=0
		print ("SHUTDOWN dans 3 secondes")
		while intS < waitSD and GPIO.input(SD) == GPIO.LOW:
			intS=time.time()-debut
			time.sleep(0.5)
		if intS >= waitSD and GPIO.input(SD) == GPIO.LOW :
			GPIO.cleanup()
			os.system('sudo shutdown -h now')
			#print ("SHUT")

def Ventil():
	while True:
		temp = os.popen("vcgencmd measure_temp").readline()
		temp = temp.replace("temp=","")
		temp = int(float(temp.replace("'C","")))
		if temp < cnf[0]:
			fan.stop()
			#print (str(temp) + " V0")
		else:
			fan.start(0)
			if temp < cnf[2] and temp >= cnf[0]:
				fan.ChangeDutyCycle(cnf[1])
				time.sleep(0.01)
				#print (str(temp) + " V1")
			elif temp < cnf[4] and temp >= cnf[2]:
				fan.ChangeDutyCycle(cnf[3])
				time.sleep(0.01)
				#print (str(temp) + " V2")
			else:
				fan.ChangeDutyCycle(cnf[5])
				time.sleep(0.01)
				#print (str(temp) + " V3")
		time.sleep(waitFAN)

	fan.stop()
	GPIO.cleaup()

try:
	t1 = Thread(target = Shutdown)
	t2 = Thread(target = Ventil)
	t1.start()
	t2.start()
except:
	t1.stop()
	t2.stop()
	GPIO.cleanup()

#!/usr/bin/env python3.7

# -*- coding: utf-8 -*-

#Lancé dans autostart avec ShutD.sh

#Bouton appuyé au moins 3 Secondes

#Ventilateur en PWM

import os

import time

import RPi.GPIO as GPIO

from threading import Thread

GPIO.setmode(GPIO.BCM)

GPIO.setwarnings(False)

#GPIO-26 pour le Poussoir

SD=26

#on met le GPIO26 en Entrée et à UP

GPIO.setup(SD, GPIO.IN, pull_up_down=GPIO.PUD_UP)

#Ventilateur sur GPIO18 en PWM à 10 Hz

pwm=18

GPIO.setup(pwm,GPIO.OUT,initial=GPIO.LOW)

fan=GPIO.PWM(pwm,10)

#T1,V1,T2,V2,T3,V3

cnf=[50,70,53,80,58,100]

waitSD=3.0

waitFAN=30

def Shutdown():

while True:

GPIO.wait_for_edge(SD, GPIO.FALLING)

debut=time.time()

intS=0

print ("SHUTDOWN dans 3 secondes")

while intS < waitSD and GPIO.input(SD) == GPIO.LOW:

intS=time.time()-debut

time.sleep(0.5)

if intS >= waitSD and GPIO.input(SD) == GPIO.LOW :

GPIO.cleanup()

os.system('sudo shutdown -h now')

#print ("SHUT")

def Ventil():

while True:

temp = os.popen("vcgencmd measure_temp").readline()

temp = temp.replace("temp=","")

temp = int(float(temp.replace("'C","")))

if temp < cnf[0]:

fan.stop()

#print (str(temp) + " V0")

else:

fan.start(0)

if temp < cnf[2] and temp >= cnf[0]:

fan.ChangeDutyCycle(cnf[1])

time.sleep(0.01)

#print (str(temp) + " V1")

elif temp < cnf[4] and temp >= cnf[2]:

fan.ChangeDutyCycle(cnf[3])

time.sleep(0.01)

#print (str(temp) + " V2")

else:

fan.ChangeDutyCycle(cnf[5])

time.sleep(0.01)

#print (str(temp) + " V3")

time.sleep(waitFAN)

fan.stop()

GPIO.cleaup()

try:

t1 = Thread(target = Shutdown)

t2 = Thread(target = Ventil)

t1.start()

t2.start()

except:

t1.stop()

t2.stop()

GPIO.cleanup()

Vous pouvez télécharger le programme au format .zip en cliquant sur ce lien.

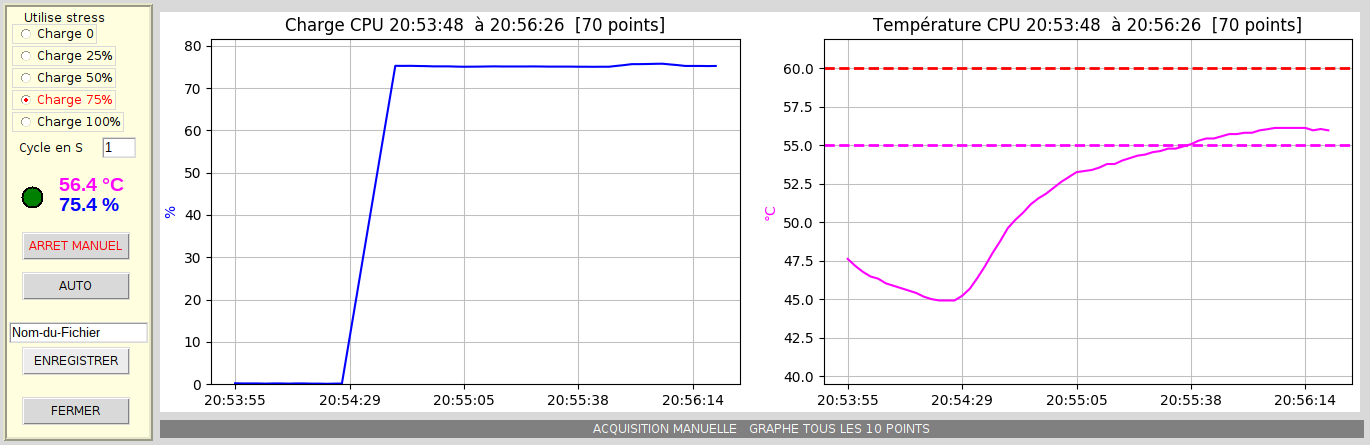

Tester le programme en « chargeant le Raspberry Pi

Pour tester ce programme et son fonctionnement, il faut faire travailler le Raspberry Pi. en utilisation normale (c’est quoi normal ?) ce fainéant n’en fout pas une et on a parfois du mal à faire monter sa température. Christian a écrit un programme de test en Python que vous pourrez bien entendu utiliser pour tester d’autres radiateurs, refroidisseurs, ventilateurs etc. sur le Raspberry Pi ! Vous pouvez le télécharger en cliquant sur ce lien.

Le programme Test-Charge est en mode graphique et intègre matplotlib en canvas tkinter

Modules nécessaires :

matplotlib
sudo pip3 install matplotlib
psutil
sudo pip3 install psutil
stress
sudo apt-get install stress

Les graphes sont en moyenne glissante sur 3 points et mise à l’échelle automatique

Limites de température :

<55 °C Affichage en vert
>= 55 °c Affichage en magenta ligne –
>= 60 °c Affichage en rouge ligne –
>=70 °c Affichage en rouge ligne pleine

Cycle en S

temps entre chaque acquisition en secondes
si 0, fixé à 0.1
modifiable en live si en MANUEL

Bouton MANUEL

Lance acquisition selon le cycle
vous pouvez modifier la charge en live avec les options de stress
Affichage du graphe tous les 10 points
On peut arreter à tout moment

Bouton AUTO

lance une acquisition de 100 points selon Cycle pour chaque séquence de charge :
charge 0, charge 25, charge 50, charge 75, charge 100, charge 0

Indique le temps restant

si Cycle=0 durée #11 minutes
si Cycle=1 durée #20 minutes
si Cycle=2 durée #30 minutes

Affichage du graphe à la fin, on peut arreter à tout moment

Bouton ENREGISTRER

Définir un nom de fichier seul sans extension…..il sera Horodaté

Enregistre le graphe présent en JPG

ShutD2 Test-Charge

Conclusion

Une nouvelle fois un grand merci Christian pour ces exemples très pratiques de développement destiné à améliorer l’expérience utilisateur sur le Raspberry Pi, tout en fournissant une approche de l’électronique et de la programmation.
