Publié le 14 septembre 2022 - par

PCBGOGO, fabrication de PCB et assemblage des composants

En début d’année je vous avais parlé de PCBGogo à l’occasion de la fabrication d’un circuit imprimé PCB) que j’avais réalisé pour un projet de LEDs rebondissantes. Le fabricant de circuits propose également un service d’approvisionnement de composants et d’assemblage des circuits imprimés pour une livraison clés  en main. Je vous invite à visiter l’usine d’assemblage et de découvrir les machines mises en œuvre.

Fabrication de PCB et assemblage de composants chez PCBGOGO

PCBGOGO fait partie des grandes entreprises de fabrication de PCB. L’entreprise fournit dans le monde entier des services d’assemblage de circuits imprimés depuis plus de 15 ans. Les objectifs sont la rapidité de fabrication et la fiabilité des cartes assemblées. Les services d’assemblage de circuits imprimés clés en main, comprennent la fabrication des circuits imprimés, l’assemblage des circuits imprimés et l’approvisionnement en composants. Ils aident de nombreux ingénieurs en électronique à mener à bien leurs projets en réalisant des prototypes, de la petite série à la production de masse.

Visite de la nouvelle usine d’assemblage de circuits imprimés de PCBGOGO

Les images m’ont été fournies par les service marketing de PCBGOGO.

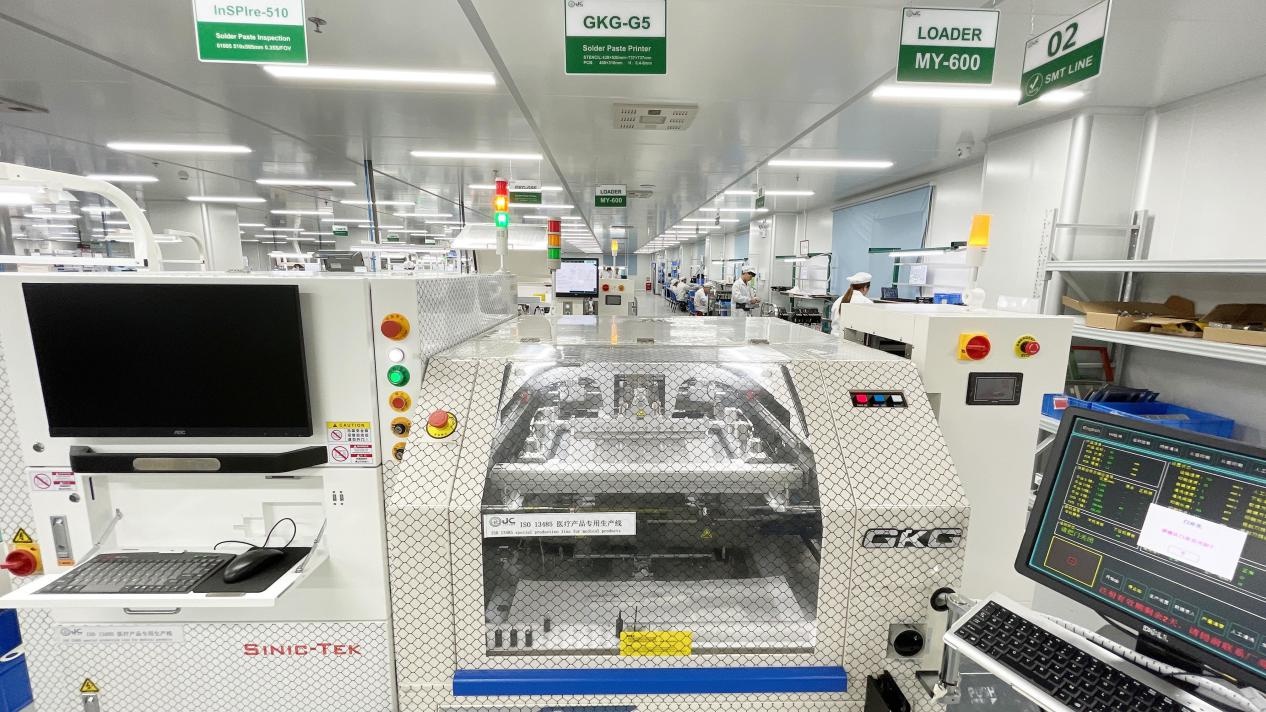

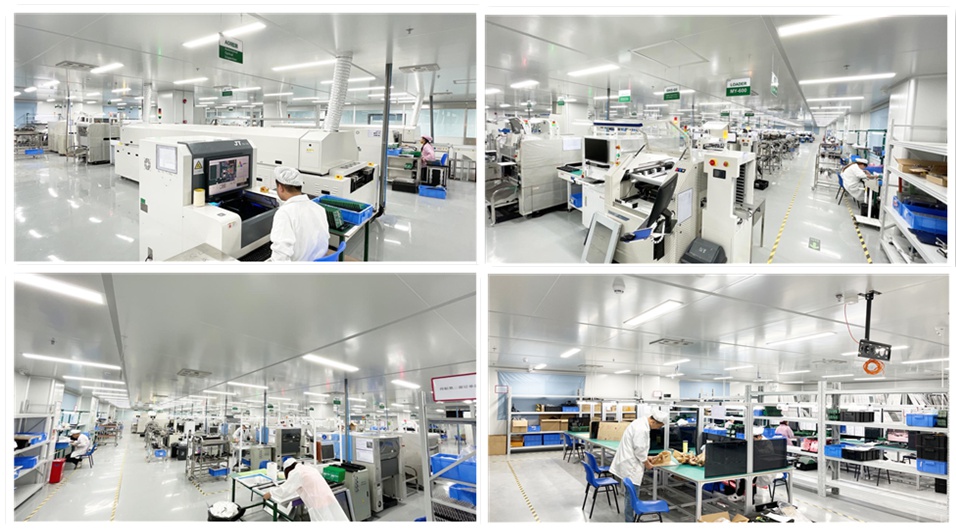

Une partie de la ligne d’assemblage de PCBGOGO

Ligne d’assemblage de circuits imprimés

Pour PCBGOGO le meilleur moyen d’assurer une qualité optimale est d’utiliser les équipements de fabrication, d’inspection et de test les plus pointus. PCBGOGO est équipé d’équipements de haute précision importés, y compris des machines pick & place YAMAHA (saisie et positionnement automatique des composants), des fours de refusion, des machines soudures à la vague, des appareils à rayons X et des AOI (Automated optical inspection : Inspection optique automatique). Je vous propose de voir plus en détails la ligne d’assemblage de circuits imprimés (PCB).

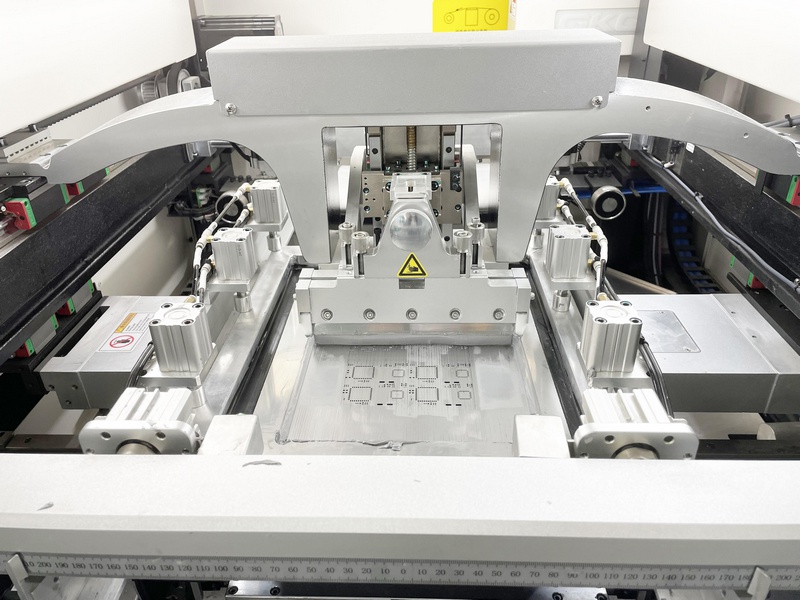

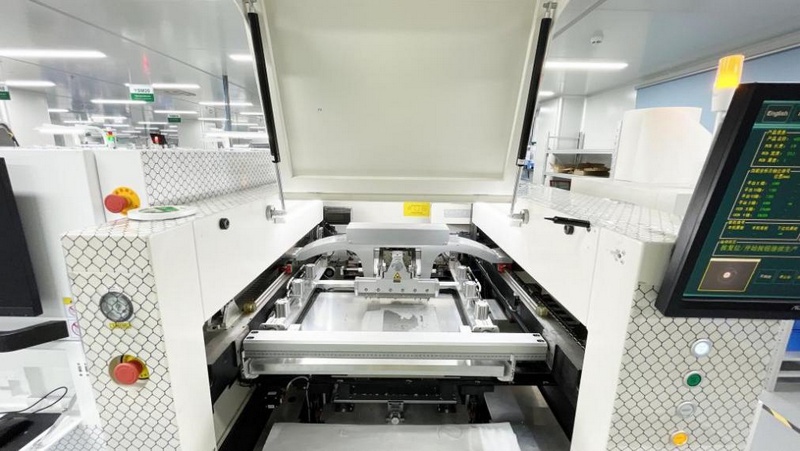

Machine à déposer la pâte à braser

La machine à imprimer la pâte à braser est utilisée pour préparer le soudage des dispositifs montés en surface.

Les opérateurs placent le pochoir avec précision, puis la machine dépose la pâte à souder automatiquement. Cette précision améliore fortement l’efficacité et la qualité de l’assemblage.

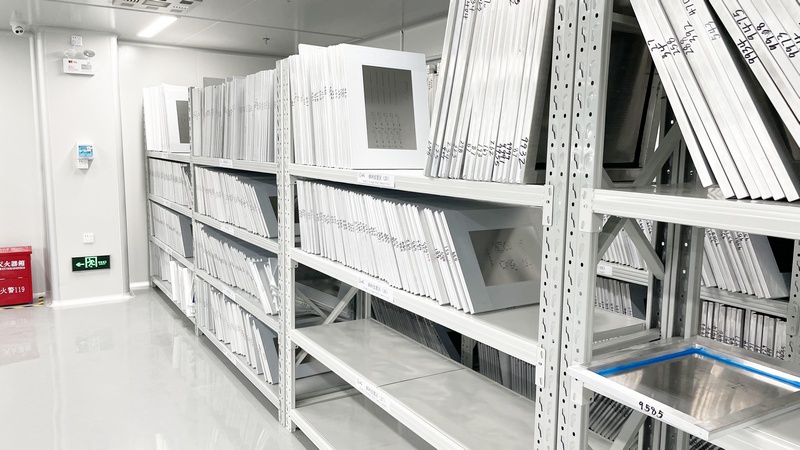

Pochoirs pour le dépôt de pâte à braser

Machine d’inspection de la pâte à braser

L’inspection de la pâte à braser, également appelée SPI, est l’une des parties les plus importantes du processus d’assemblage de montage en surface. SPI est utilisée pour garantir que la quantité souhaitée de pâte à braser est présente aux bons endroits, et qu’il n’y a pas de défaut de répartition.

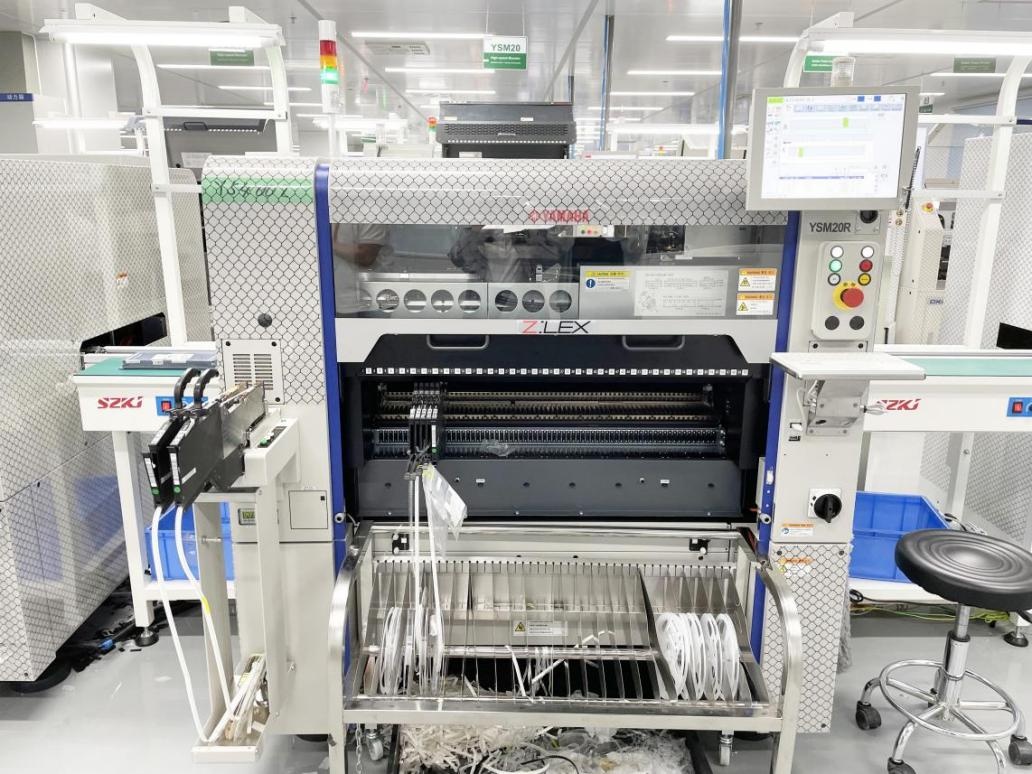

Dernière machine Pick and Place YAMAHA

La vitesse (jusque 95000 composants par heure !), la précision et la flexibilité de cette nouvelle machine de placement YAMAHA permettent de placer automatiquement les composants électroniques. Elle améliore la précision et l’efficacité du processus d’assemblage de montage en surface (SMD/CMS) et permet de placer des composants de très petite taille.

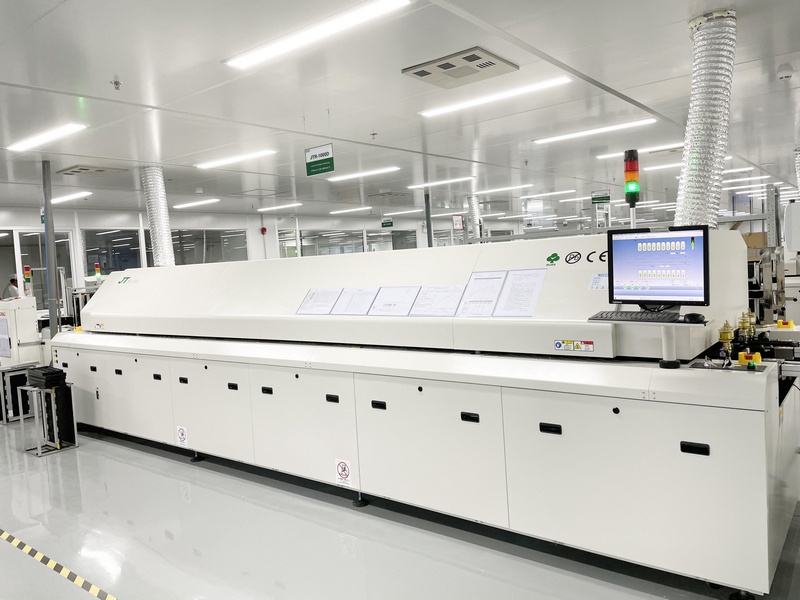

Four de refusion

Il est utilisé pour le montage en surface (SMD/CMS) de composants électroniques sur des cartes de circuits imprimés (PCB). Il dispose de dix zones à température contrôlée et peut s’adapter facilement à diverses contraintes d’assemblage.

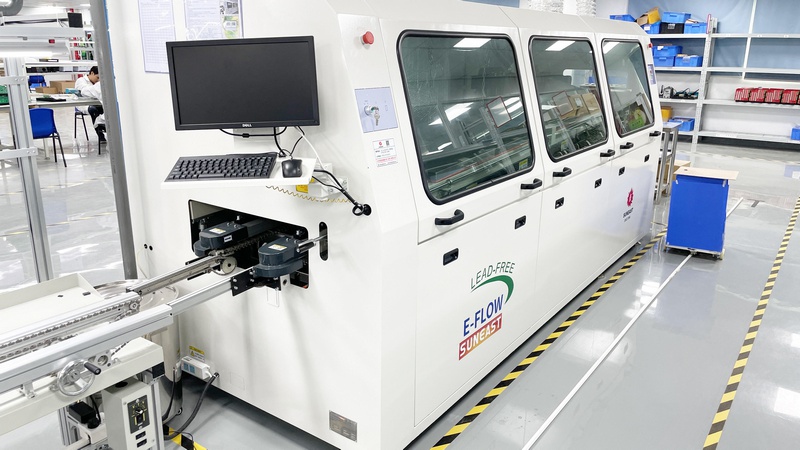

Équipement de soudage à la vague sans plomb

Cette machine (respectueuse de l’environnement) utilise un procédé de soudure en grande quantité utilisé pour l’assemblage de circuits imprimés.

Inspection de la qualité PCBGOGO

Consciente de l’importance de la qualité et de la fonctionnalité des circuits imprimés pour ses clients, l’entreprise applique une philosophie axée sur la qualité de chaque étape du processus de fabrication et d’assemblage des PCB. L’usine est équipée d’équipements importés de haute précision pour l’inspection de la qualité.

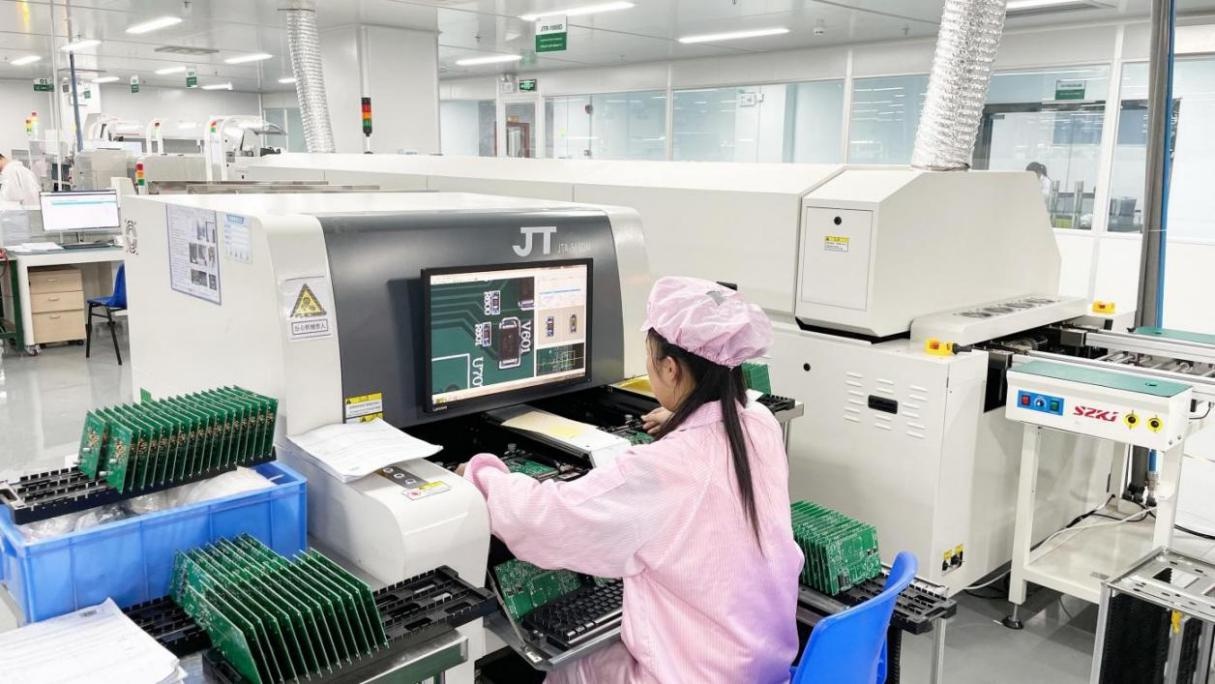

Inspection AOI

Pour garantir l’exactitude du processus d’assemblage des PCB, PCBGOGO utilise l’AOI (inspection optique automatisée). Une caméra scanne de manière autonome le PCB vérifié pour détecter les erreurs de montage et les défauts de qualité.

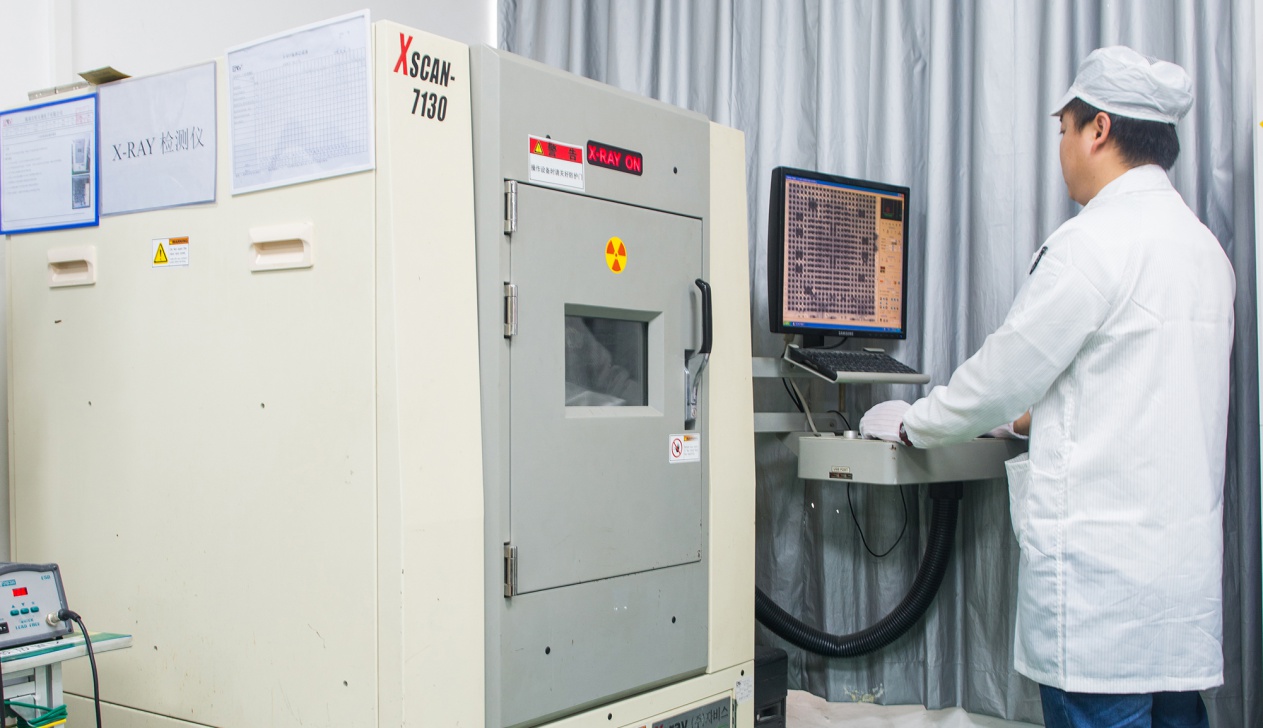

Équipement à rayons X

En plus de l’inspection AOI, PCBGOGO met en œuvre un équipement à rayons X dans le processus d’assemblage des PCB pour les PCB plus complexes comme les BGA ou les PCB multicouches. Les rayons X  peuvent révéler des défauts de soudure qui ne seraient pas visibles avec les systèmes optiques ordinaires.

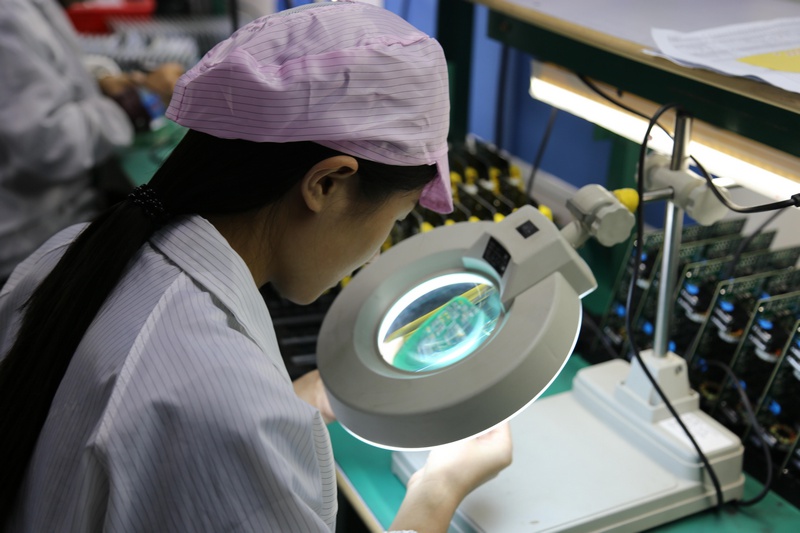

Inspection CQ

Les yeux humains jouent également un rôle dans le processus d’inspection. La qualité de la production de PCB est garantie, que ce soit pour une production importante ou une fabrication en petite série. Un assemblage de PCB défectueux sera renvoyé à la chaîne de production.

Pour les exigences spéciales :

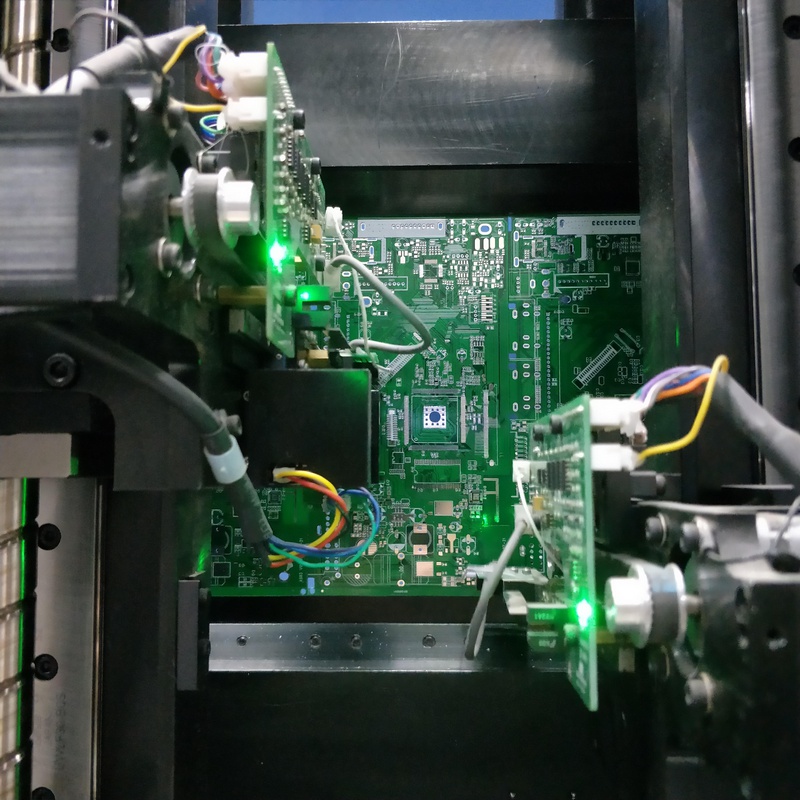

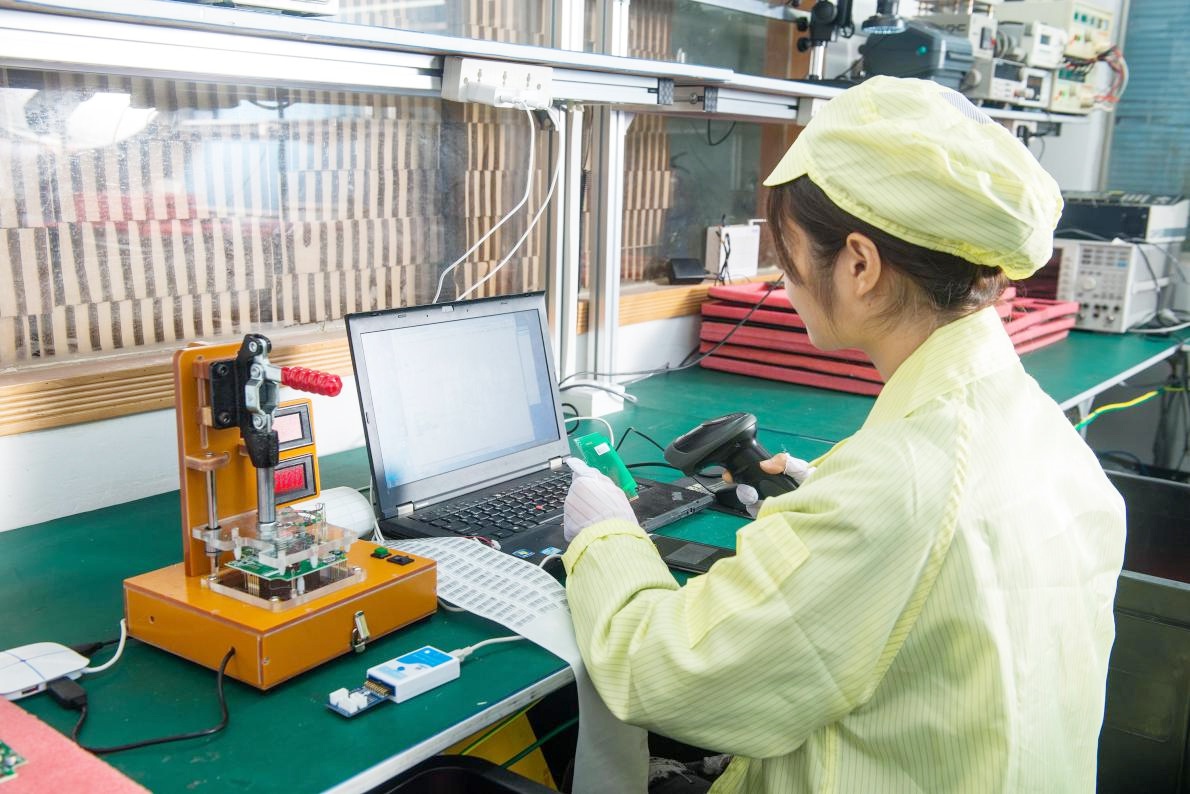

Programmation et test des circuits intégrés et tests fonctionnels

PCBGOGO utilise des tests fonctionnels pour s’assurer que le PCB final ne présente aucun défaut et répond aux spécifications, c’est un test GO/NO GO qui certifie la qualité de fabrication.

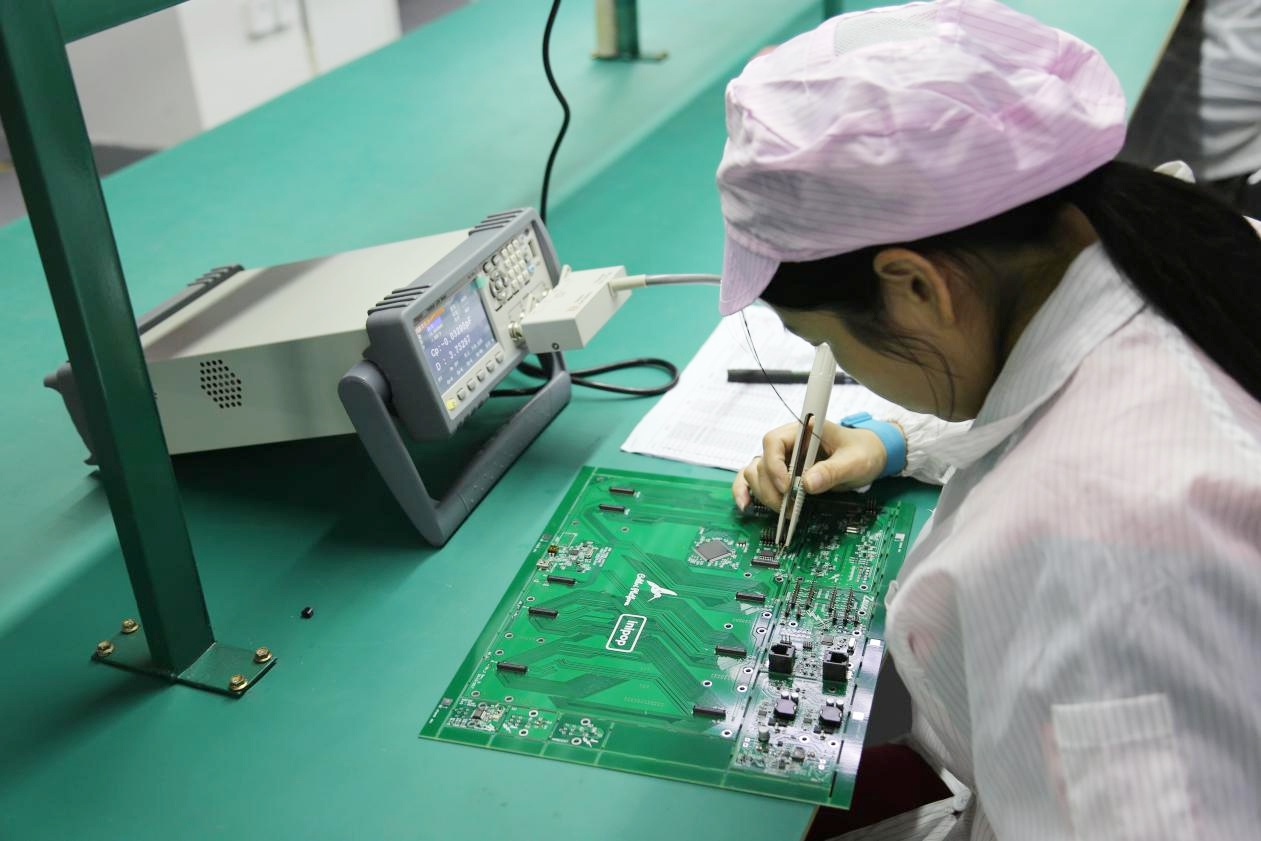

Test après-vente

Dans le cadre du service après-vente, PCBGOGO utilise un LCR-mètre (appareil de mesure des composants), qui permet de tester la fréquence, la tension, la précision/la vitesse et les autres paramètres du circuit imprimé assemblé.

Équipement de stockage des composants sensibles

Certains composants sensibles, sont stockés soigneusement et conformément aux spécifications du fabricant. L’équipement de stockage permet de les maintenir en bon état jusqu’au montage.

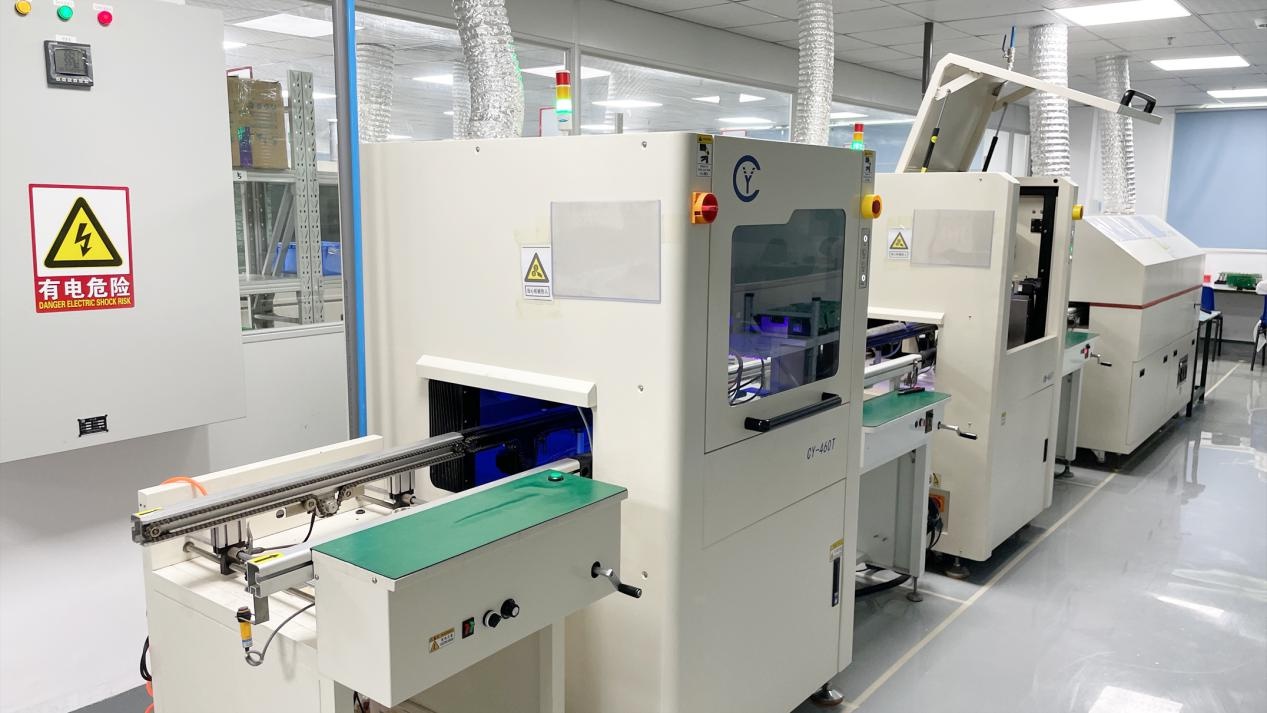

Machine de protection/tropicalisation

Cette machine est utilisée pour protéger les circuits électroniques exposés à des environnements difficiles comme de l’humidité ou des contaminants chimiques. Elle applique un revêtement chimique protecteur ou un film polymère de 25-75μm d’épaisseur (50μm typique) qui se « conforme » à la topologie du circuit imprimé.

Capacités d’assemblage de PCBGOGO

Les capacités d’assemblage de PCB comprennent les technologies de montage

  • en surface (SMT/CMS)
  • avec trou traversant
  • en technologie mixte (SMT avec trou traversant)

pour un placement simple ou double face. Les types de cartes comprennent les cartes flexibles, les cartes rigides et les cartes à noyau métallique. Les capacités de production vont de l’assemblage de circuits imprimés de faible volume jusque des volumes moyens. Voir toutes les capacités d’assemblage.

PCBGOGO un choix fiable en matière d’assemblage de circuits imprimés ?

Clés en main : PCBGOGO s’efforce d’éliminer toutes les barrières pour ses clients. Un ingénieur est désigné pour un service personnalisé. Vous n’avez pas besoin de vous soucier de l’approvisionnement. Le service d’assemblage de circuits imprimés couvre l’offre de pochoirs SMD, l’assemblage de BGA et l’approvisionnement en composants.

Fiabilité : PCBGOGO possède et contrôle ses usines et a donc le contrôle de la production. Avec plus de 12 ans de services d’assemblage de PCB dans le monde entier une grande expérience dans l’assemblage de PCB a été acquise. Les usines sont entièrement conformes au système de qualité ISO:9001:2015.

Souplesse : Conscient que l’itération est nécessaire pour la phase de prototypage PCBGOGO n’a pas d’exigences de commande minimale. Faites part de vos besoins. La préoccupation principale est de fournir votre prototype PCBA dans les délais prévus et en totale conformité avec les normes de qualité et de service.

Instantané : C’est clair que la rapidité est un élément essentiel dans la relation commerciale moderne. Le système de devis instantané calcule immédiatement le prix approximatif du devis, ce qui vous aide à estimer votre budget.

L’assemblage de circuits imprimés clés en main peut faire gagner du temps et de l’argent à une entreprise soumise à des contraintes de production. PCBGOGO peut-être une réponse à ce genre de problème.
