Publié le 15 décembre 2022 - par

Graveur Laser Sculpfun S30 5 watts

J’ai déjà essayé la Sculpfun S9 il y a quelques mois. Cette fois GeekBuying me propose de tester la Sculpfun S30 de base, équipée d’un laser de 5 watts. Par rapport au modèle précédent on note ici l’intégration d’un Air-Assit et l’apparition d’un rail linéaire pour l’axe des X, le déplacement du Laser, en remplacement du chariot avec des roues en V s’appuyant sur un profilé.

GeekBuying m’a proposé de tester gratuitement ce graveur Sculpfun .
Je les en remercie et c’est donc un

============= Article sponsorisé =============

Je n’ai pas de lien direct avec GeekBuying. Ils m’ont simplement offert le matériel et j’ai choisi de rédiger cet article, tout en conservant ma liberté rédactionnelle. Les liens d’achat sont affiliés.

Gravure/découpe LASER avec la Sculpfun S30

Dangers du LASER

Si c’est votre première machine à découpe LASER, je vous conseille de lire cet article dans lequel je parle des précautions d’emploi et de la sécurité d’utilisation de ces machines.

LASER (acronyme issu de l’anglais light amplification by stimulated emission of radiation qui signifie « amplification de la lumière par émission stimulée de radiation ») est un système photonique. Il s’agit d’un appareil qui produit un rayonnement lumineux spatialement et temporellement cohérent reposant sur le processus d’émission stimulée. La lumière du laser est aussi appelée lumière cohérente. (Wikipedia)

Sécurité d’utilisation des LASER

Cet appareil utilise un Laser de Classe 4 : C’est un Laser de forte puissance. Sa vision directe ou celle des réflexions diffuses comportent des risques oculaires majeurs (cécité irréversible). L’exposition cutanée est également dangereuse. Le port de lunettes de protection professionnelles adaptées est obligatoire.

[stextbox id=’alert’ caption=’A lire absolument’]Vous ne devez pas utiliser cet appareil autrement qu’à titre personnel. Il faudra veiller à ne pas regarder le faisceau directement, ni ses éventuelles réflexions ou diffractions, sous peine de destruction irréversible de la rétine. Pas question, par exemple, de mettre librement ce graveur à disposition dans un FabLab, un collège ou un lycée. Utilisation interdite pour les enfants.
L’utilisation de cet appareil présente un risque d’incendie du fait de la haute température engendrée par le laser sur la surface de contact. Restez à proximité immédiate pendant les opérations de gravure. Conservez un extincteur à proximité.
La gravure élève fortement la température du matériau. Des particules fines et des vapeurs/fumées éventuellement toxiques se dégagent. Prévoyez de travailler dans un lieu aéré et évitez de respirer les émanations toxiques ![/stextbox]

En aucun cas framboise314 ne pourra être tenu pour responsable en cas d’accident provoqué par le Laser. Vous l’utilisez sous votre responsabilité et en pleine conscience des risques encourus.

Déballage du matériel

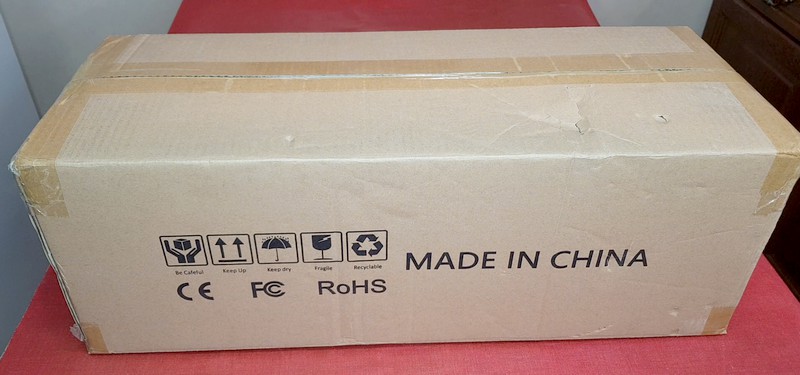

Le carton solide est arrivé en bon état. un coup sur la face supérieure mais la mousse intérieure a bien protégé le matériel.

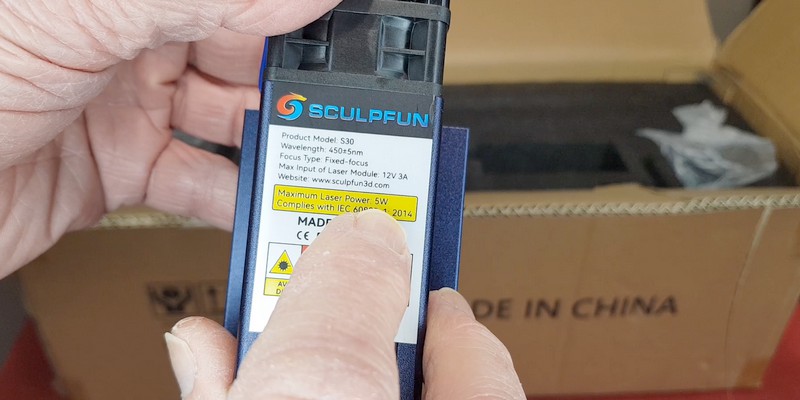

Dans l’épaisse couche de mousse à l’intérieur on trouve les éléments du graveur. Ici la tête Laser 5 watts.

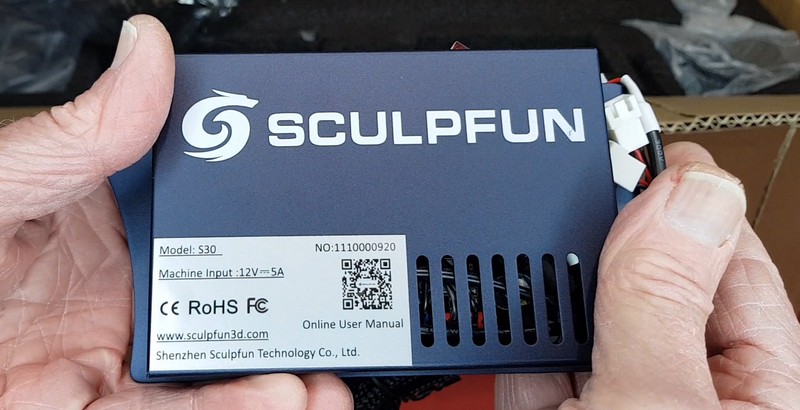

La carte mère est protégée dans un coffret qui sert de pied avant droit pour le châssis.

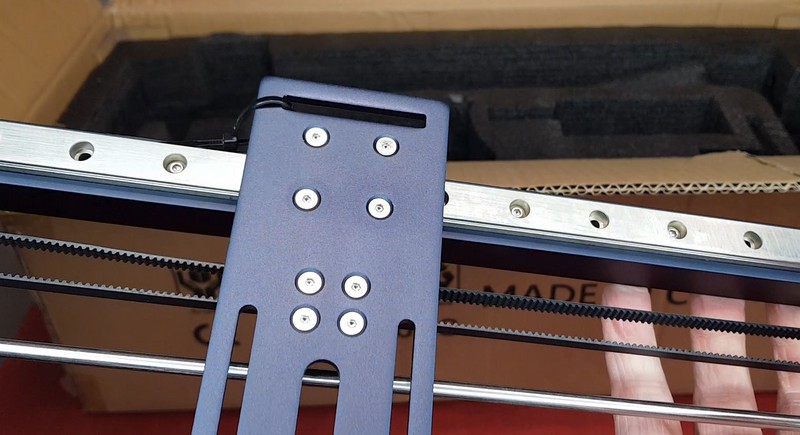

Le support de la tête Laser. Il se déplace sur un rail linéaire. Ici pas de problème de jeu et le chariot se déplace avec douceur.

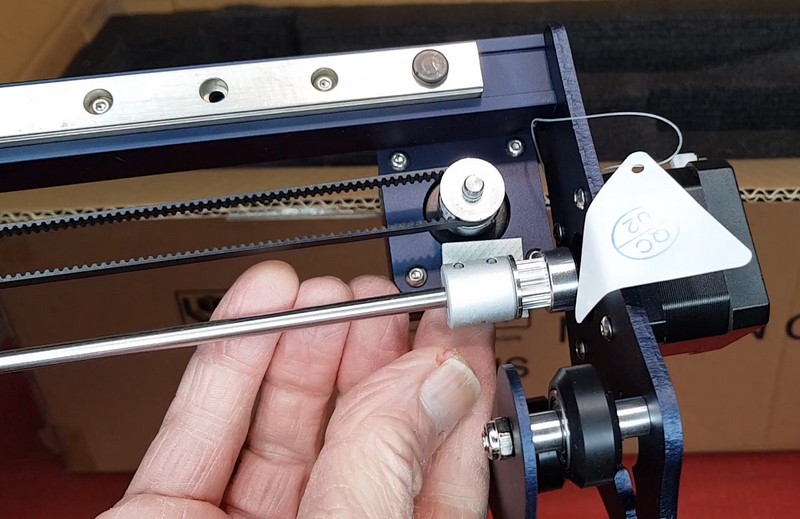

Les deux moteurs du graveur sont regroupés. Le moteur de l’axe Y entraîne une barre portant des poulies crantées. Deux courroies (une de chaque côté) assurent le déplacement synchrone de la partie centrale, portant le Laser. Cela permet d’assurer la précision de la gravure.

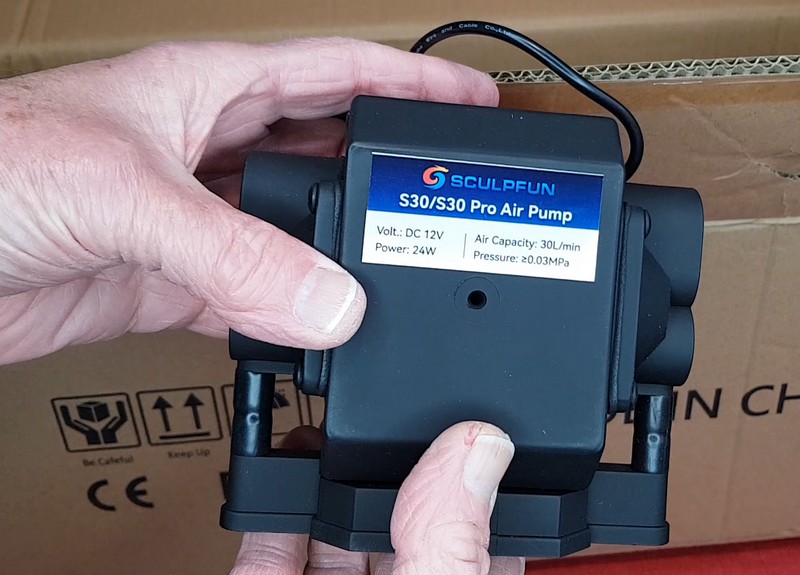

Le graveur Sculpfun S30 est livré avec un compresseur pour l’Air-Assist. Le compresseur est connecté à la carte mère et pourra se piloter depuis le logiciel de gravure. Il fonctionne en 12 volts et fournit 30 litres d’air par minute.

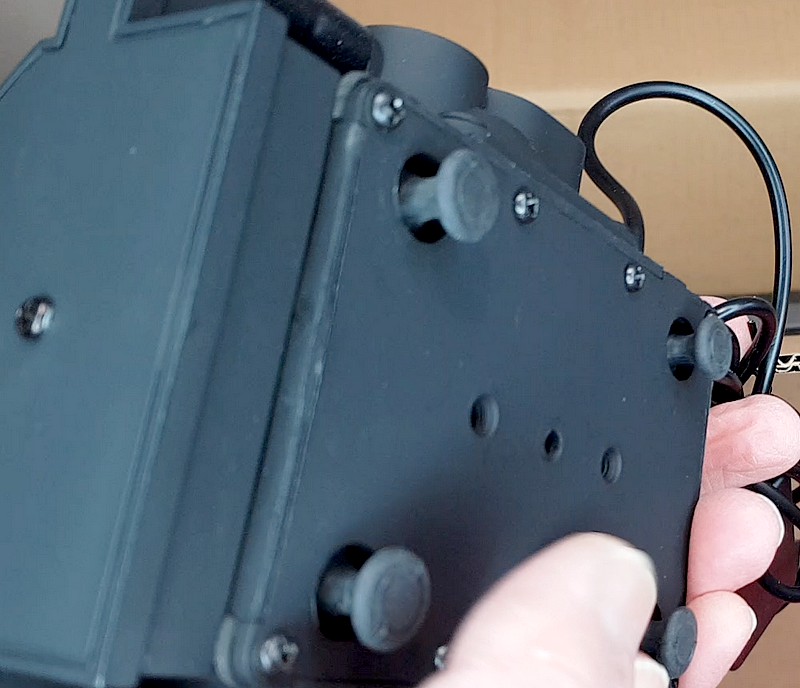

Le compresseur est monté sur des pieds très souples qui réduisent les vibrations que transmet le compresseur à la table sur laquelle il est posé.

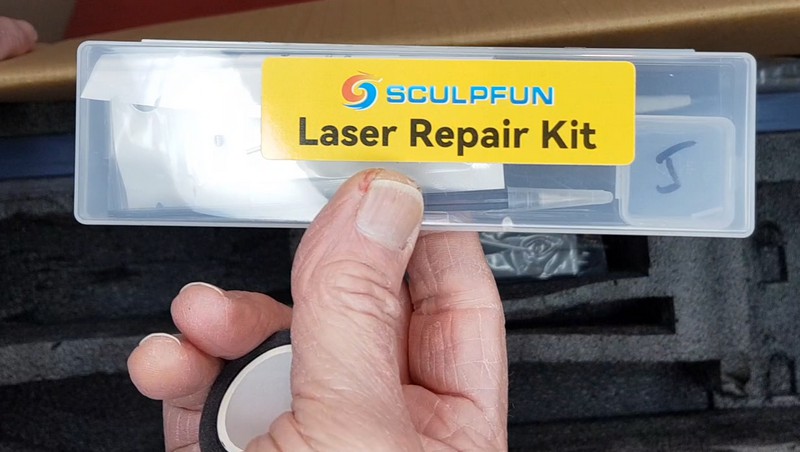

Une boîte contenant un kit de réparation fournit du matériel de nettoyage et… une lentille (?).

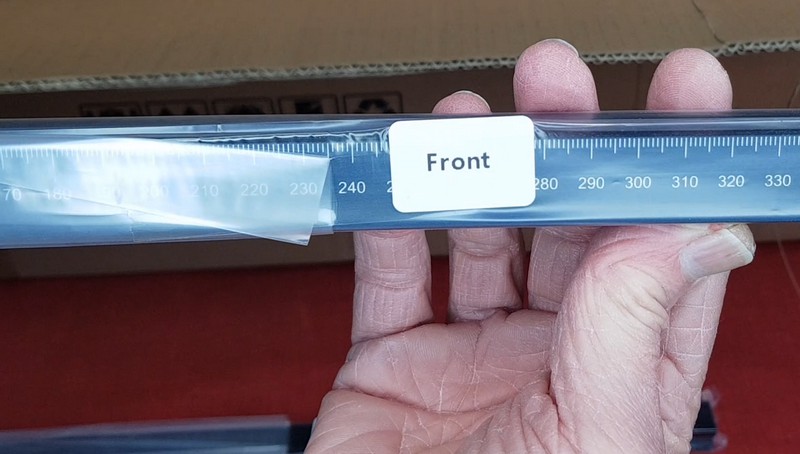

Les barres du châssis sont bien identifiées (c’est rare !) et cela facilite le montage du cadre.

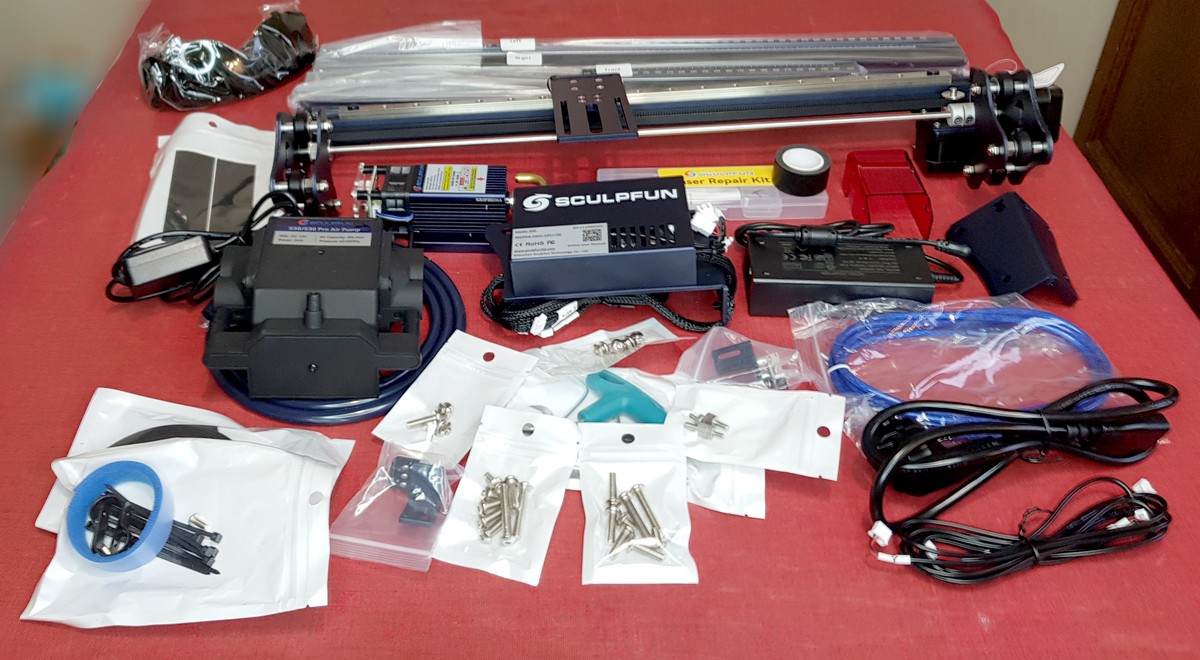

Une fois tout le matériel sorti on se retrouve avec un quantité de pièces, sachets… La quincaillerie est dans des sachets numérotés correspondant aux étapes du montage.

Montage du Sculpfun S30

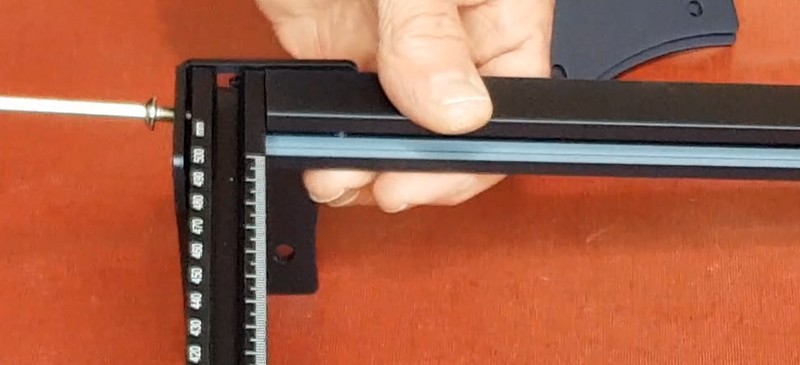

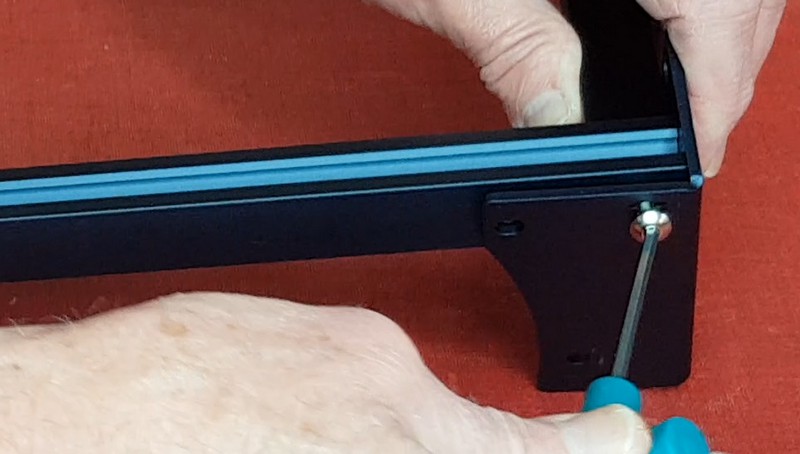

On peut commencer à assembler le châssis. chaque angle reçoit 4 vis. Les longueurs sont différentes selon l’endroit. La documentation et la vidéo vous montrent comment procéder. Commencer par assembler les deux coins arrière.

Glisser le chariot porte Laser sur cette partie du châssis.

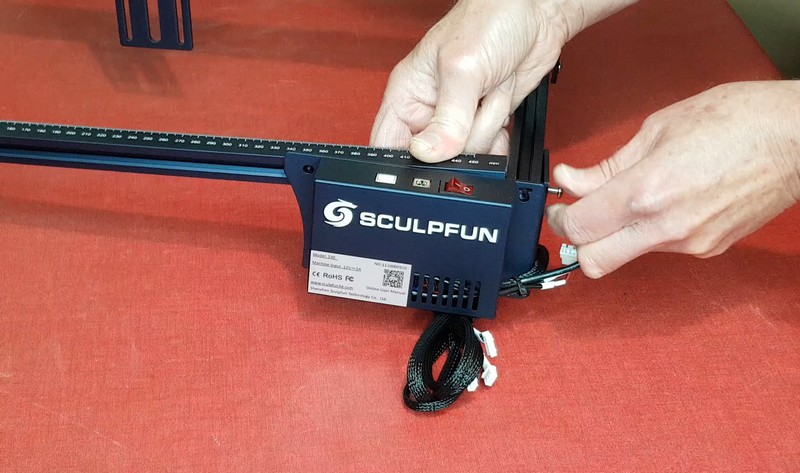

Terminer le montage du coin avant gauche, puis monter le boîtier de la carte mère qui forme le coin avant droit.

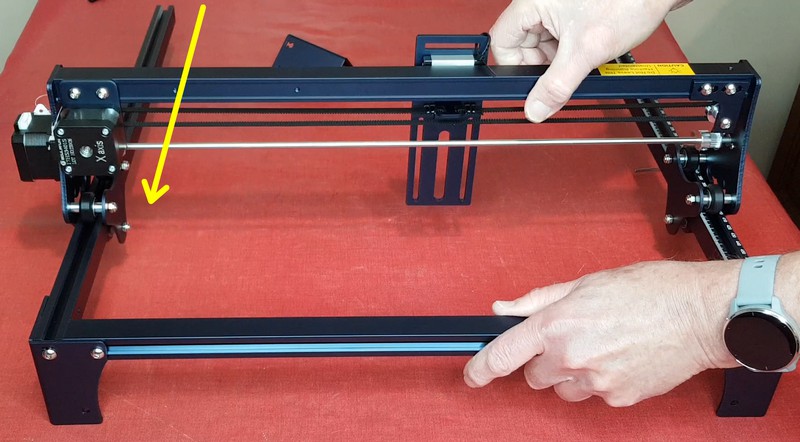

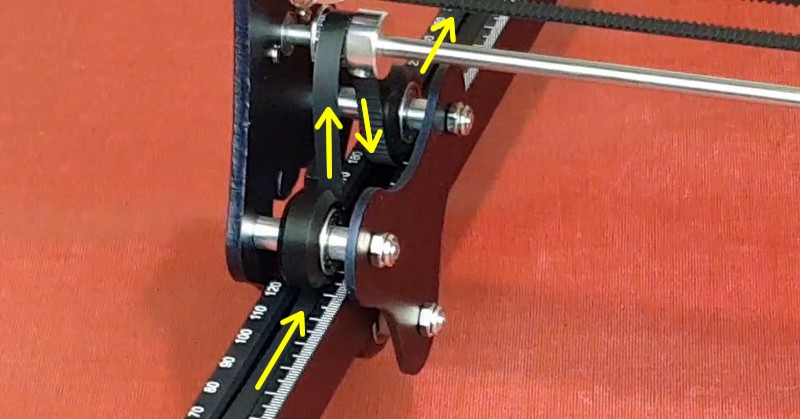

Lorsque l’ensemble du châssis est monté, on peut insérer les courroies de chaque côté comme sur l’image ci dessus. La courroie passe sous les poulies en caoutchouc et le crantage de la courroie vient sur la poulie crantée éntraînée par le moteur Y et la barre de synchronisation.

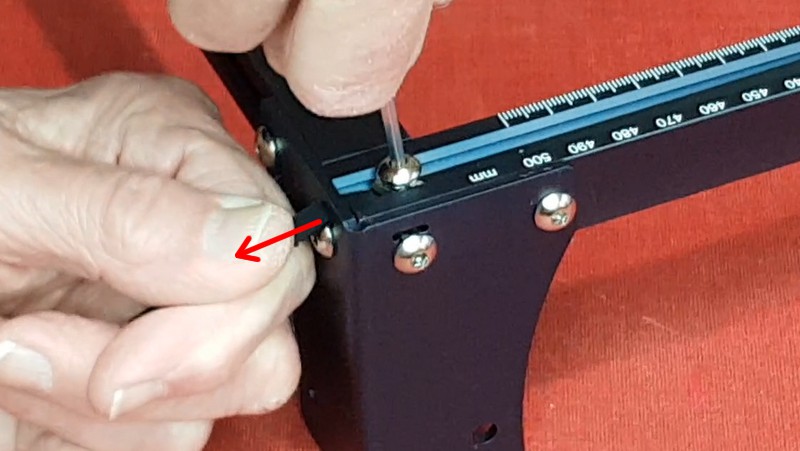

Les courroies sortent par un trou en bout du profilé (flèche rouge) et on place un écrou en appuyant fortement lors du serrage. L’écrou pivote dans la rainure du profilé et vient de bloquer.

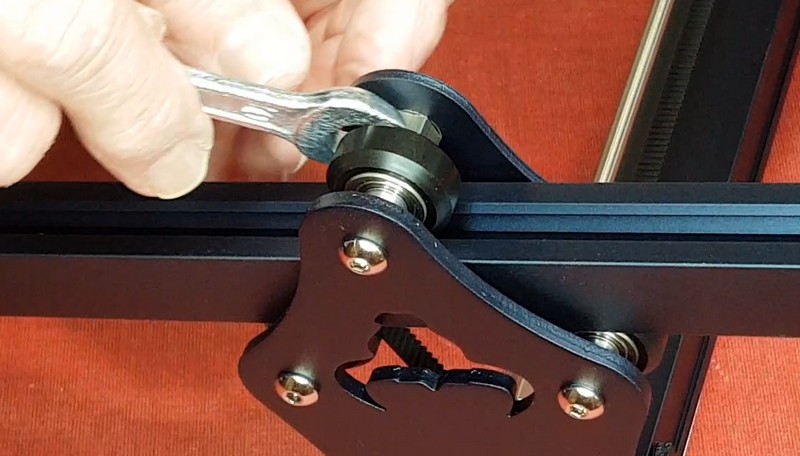

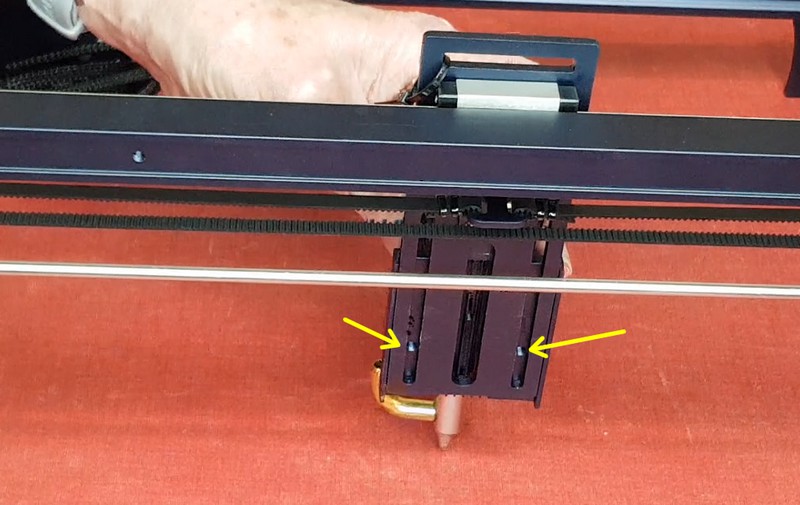

Sur l’exemplaire que j’ai assemblé un des chariots était correctement réglé, l’autre côté avait un léger jeu (la roue en V tournait quand on la bougeait à 2 doigts). Un serrage minime de l’excentrique (image ci-dessus a réglé le problème et le chariot n’avait plus de jeu.

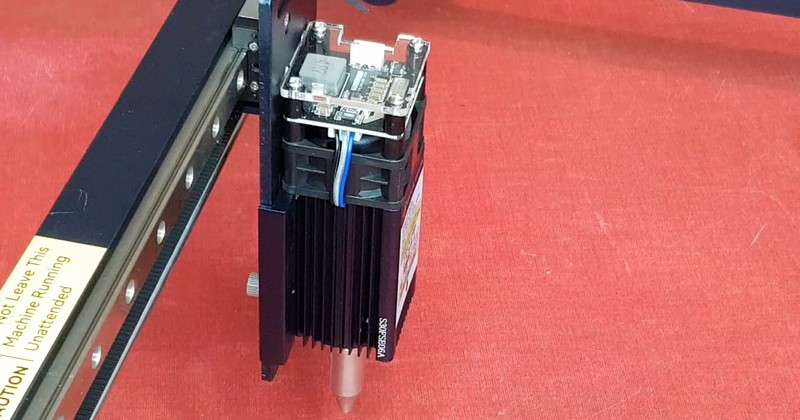

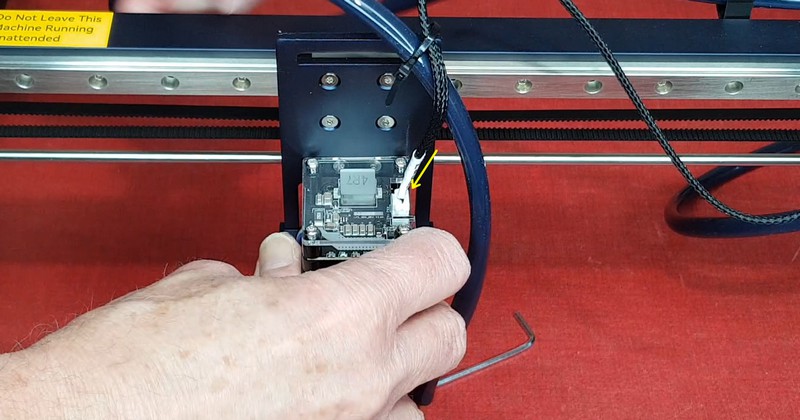

Vient maintenant le montage de la tête Laser. Elle se place sur le support et deux vis moletées se placent dans les filetages indiqués par les flèches jaunes.

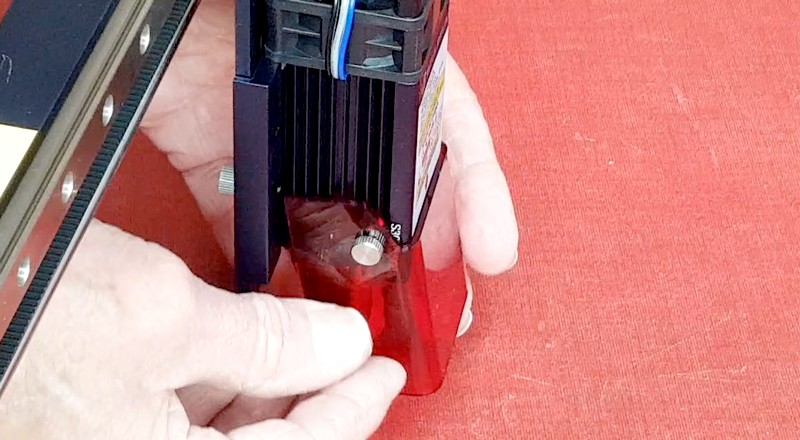

Le cache rouge/orangé vient se fixer avec 2 petites vis moletées, un filetage est présent dans la deuxième rainure du radiateur du Laser.

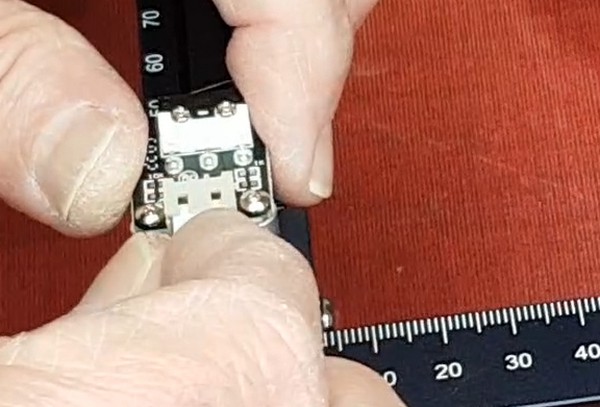

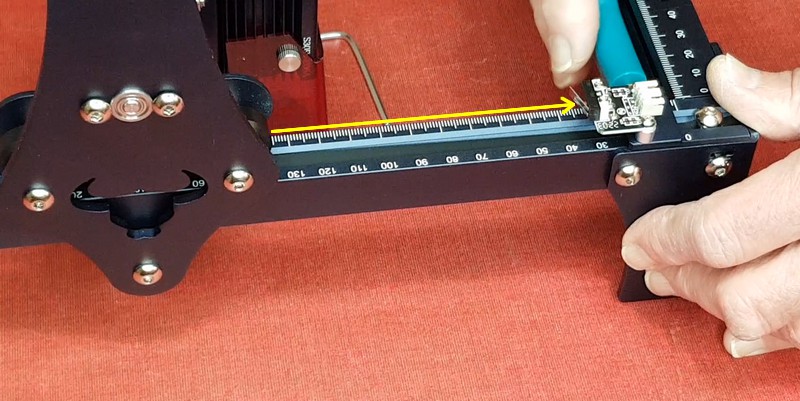

Il y a deux fins de course à monter, un sur l’axe des Y vers le coin avant gauche, l’autre sur l’axe des X, en haut du rail. Deux fils sont fournis pour relier les fins de course à la carte mère.

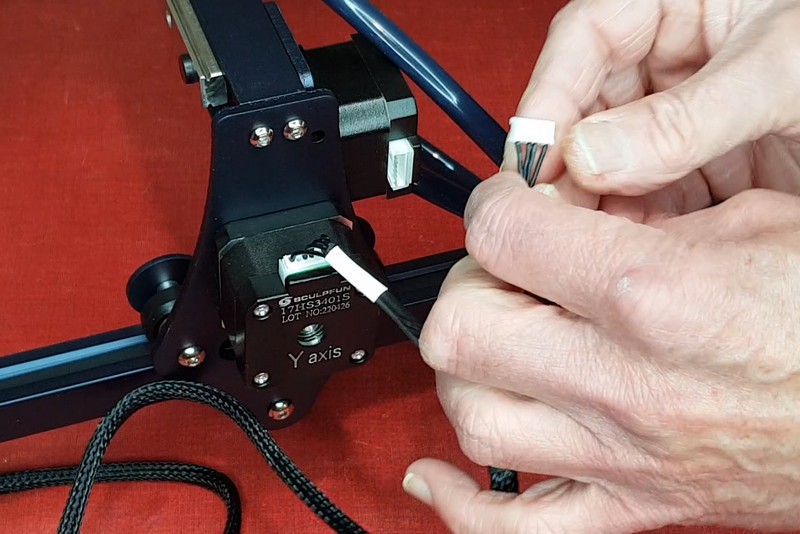

Les moteurs se connectent par un câble muni d’un détrompeur, on ne peut pas brancher à l’envers. On voit que le moteur Y est repéré (marquage Y axis).

Le tuyau de l’Air-Assis vient se connecter sur la buse du laser et le câble d’alimentation du Laser au dessus de la tête Laser (flèche jaune).

Tests du graveur Sculpfun S30

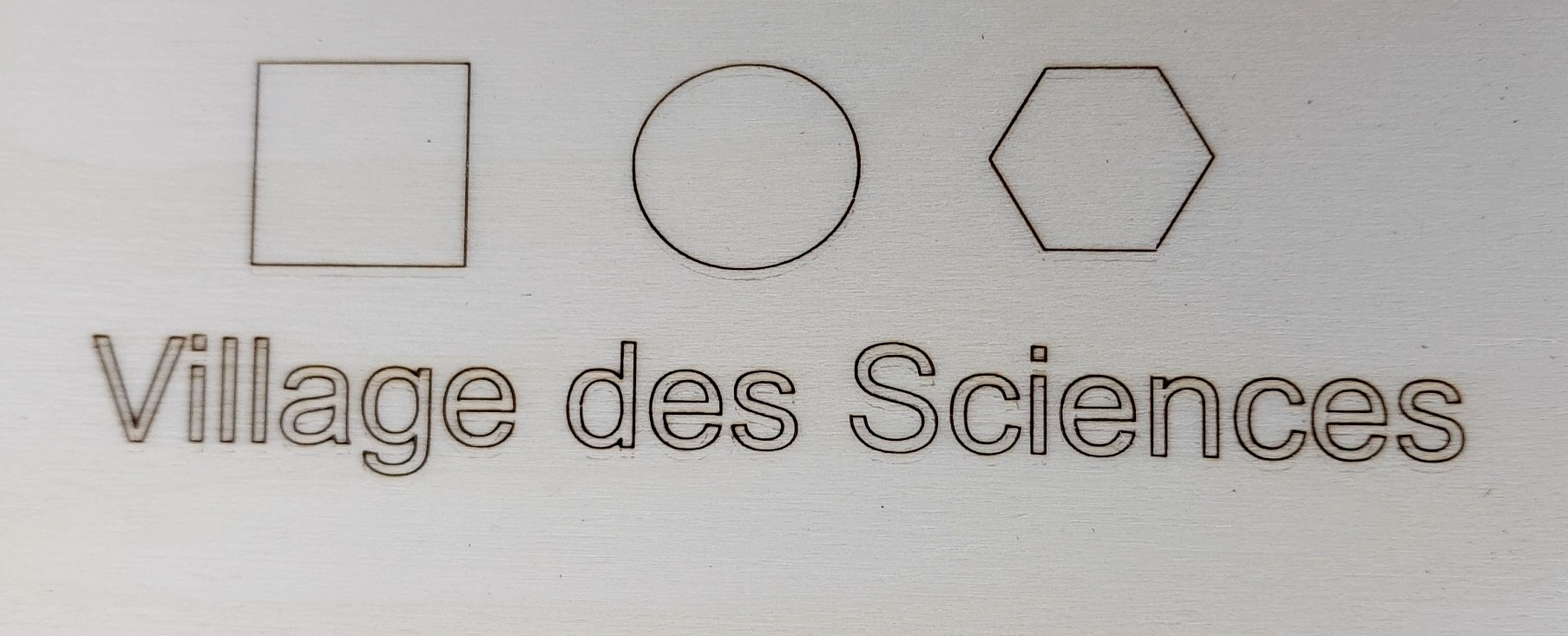

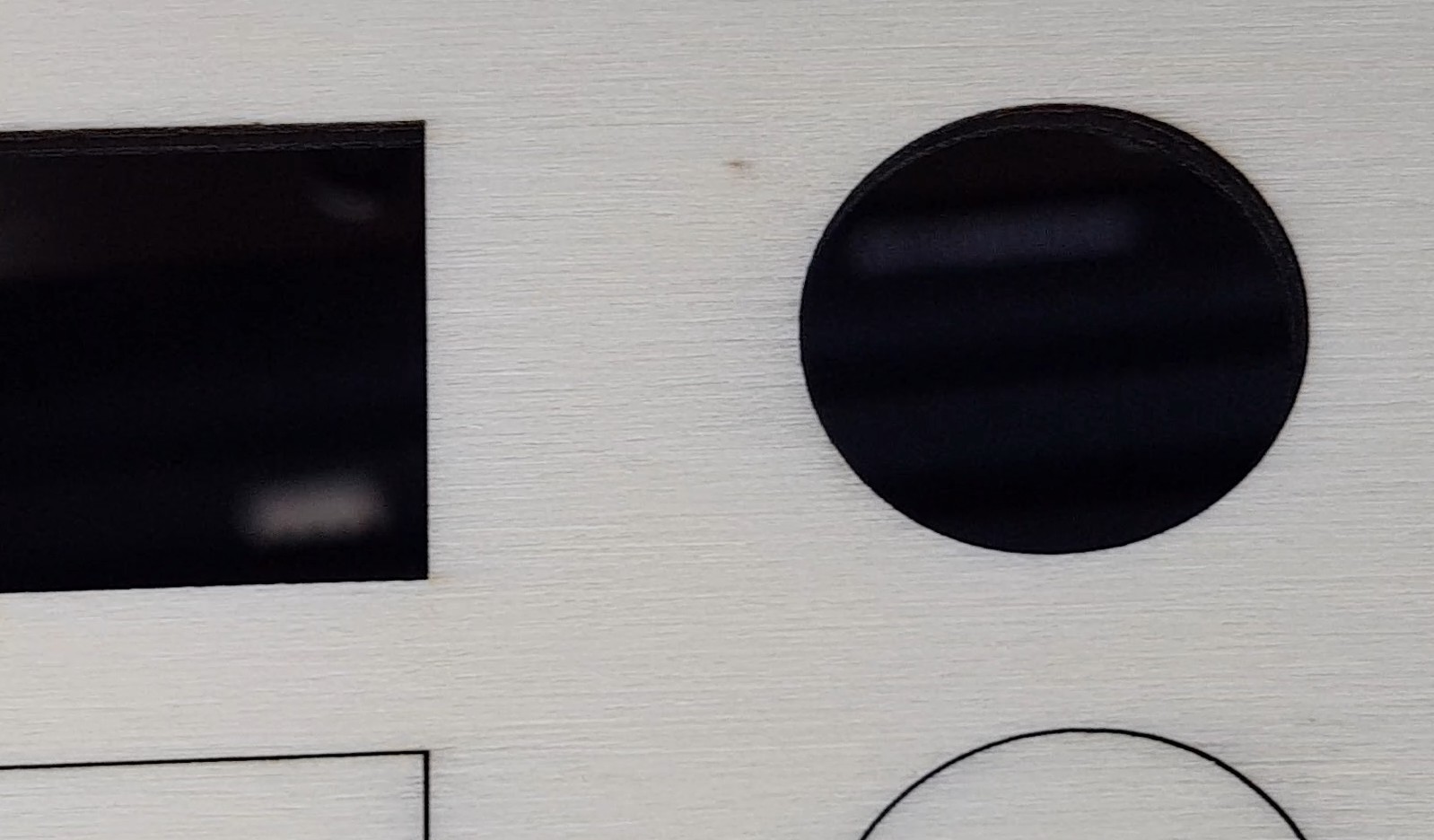

Premier test de marquage. Lettres et formes géométriques

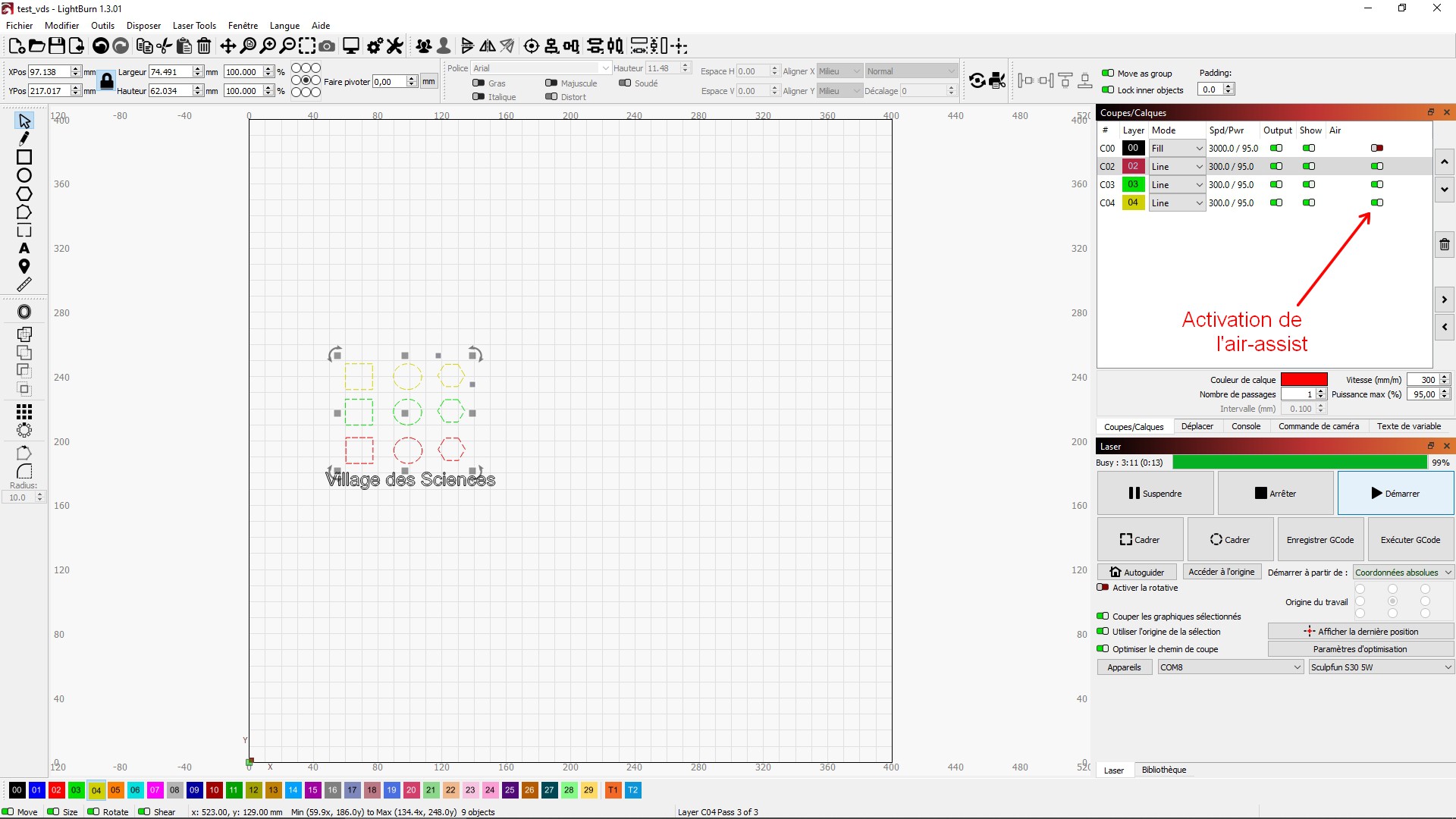

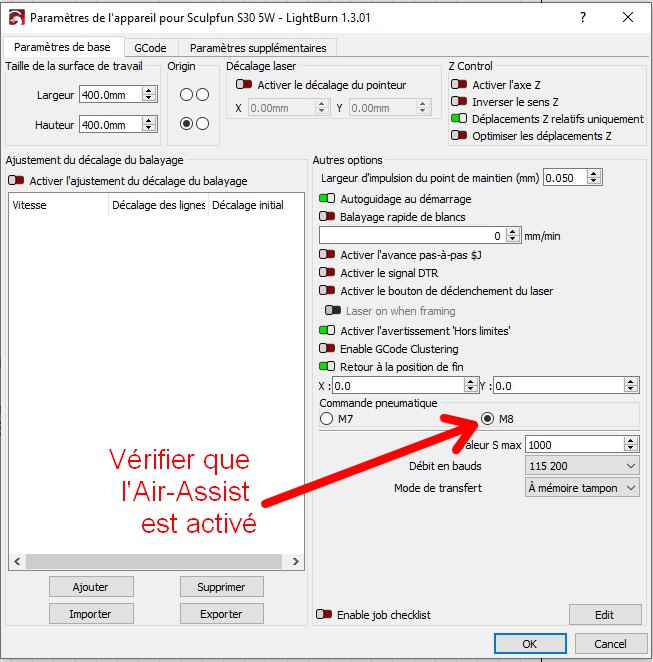

Pour que la commande de l’Air-Assist soit activée, M8 doit être sélectionné.

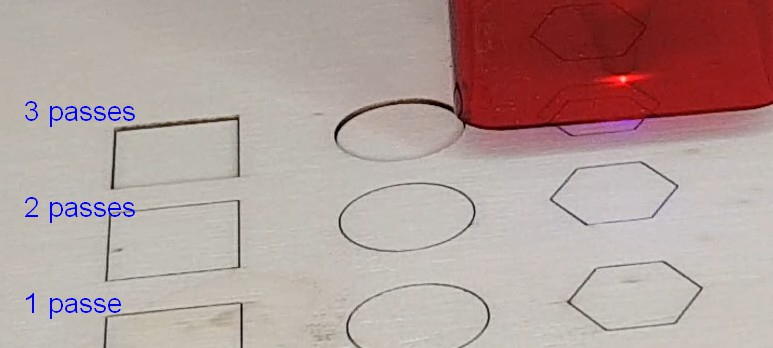

Test de coupe en 1, 2 et 3 passes avec activation de l’air-assist

Test de coupe avec 1, 2 et 3 passes. avec la vitesse choisie et 95% de puissance Laser il faut 3 passes pour découper du CTP de 3mm. Normal pour un Laser de 5 watts.

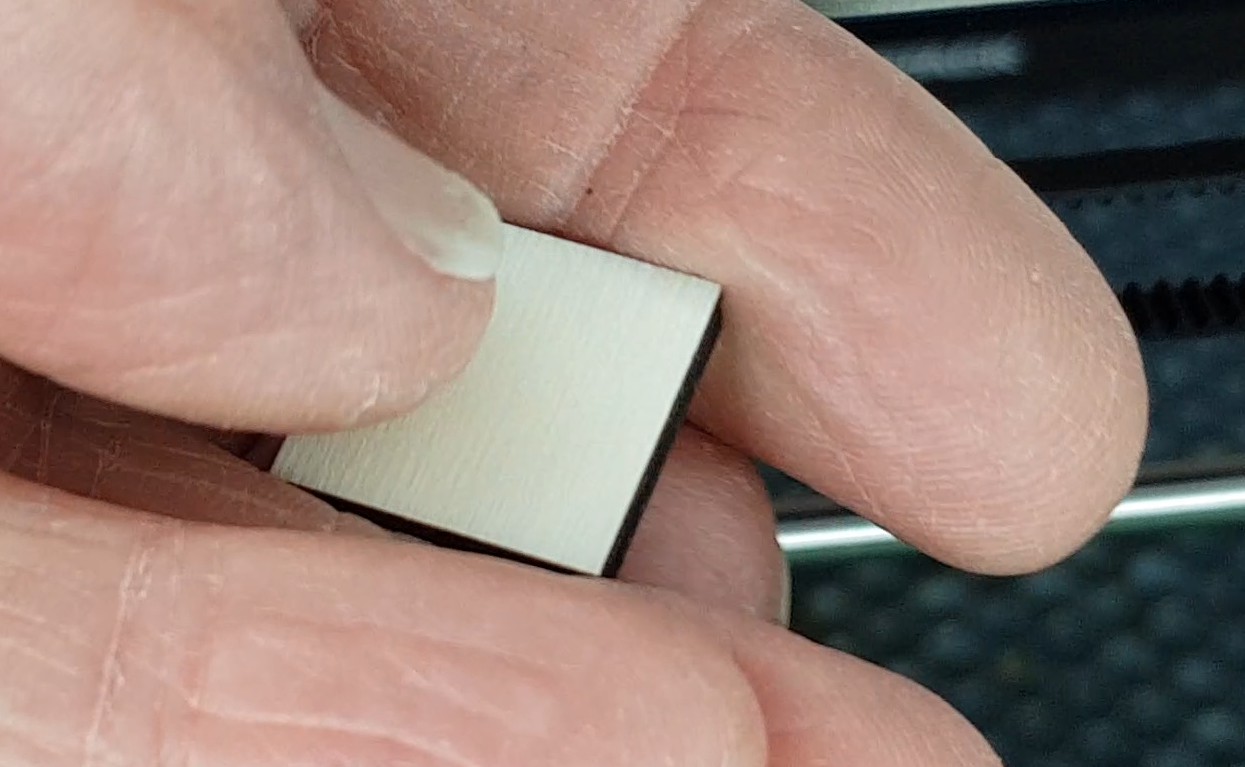

Les découpes sont bien nettes et donnent un résultat excellent. La découpe est faite avec l’Air Assist activé depuis LightBurn.

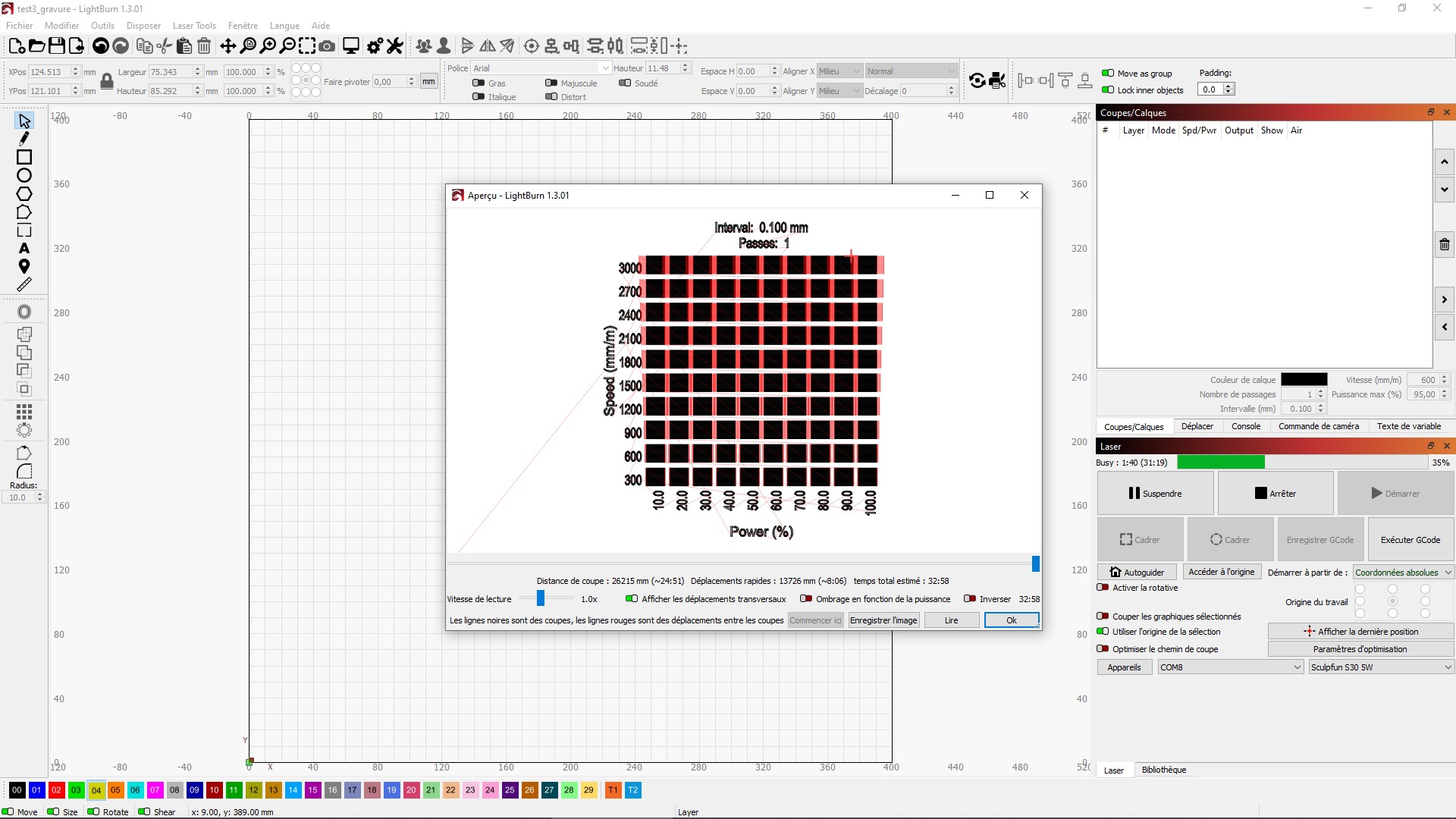

Test de gravure généré avec LightBurn

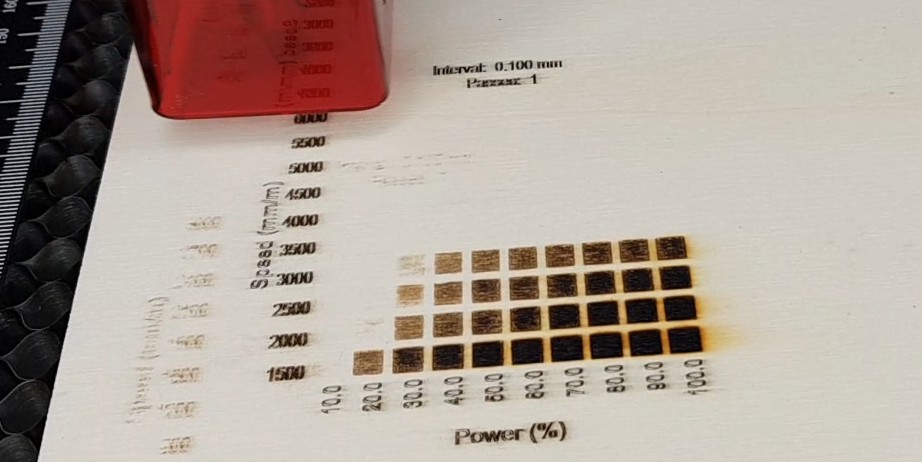

Test de gravure (le deuxième) généré avec LightBurn. Il permet de trouver la plage utilisqble pour graver des images.

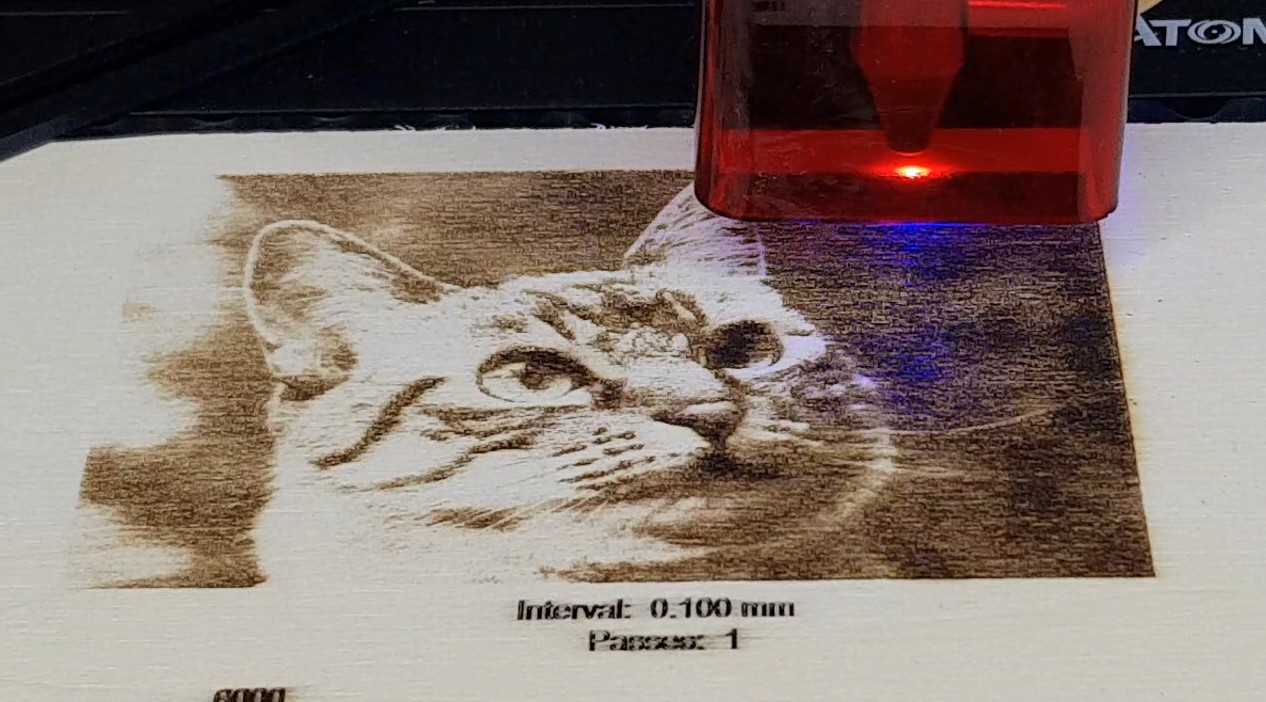

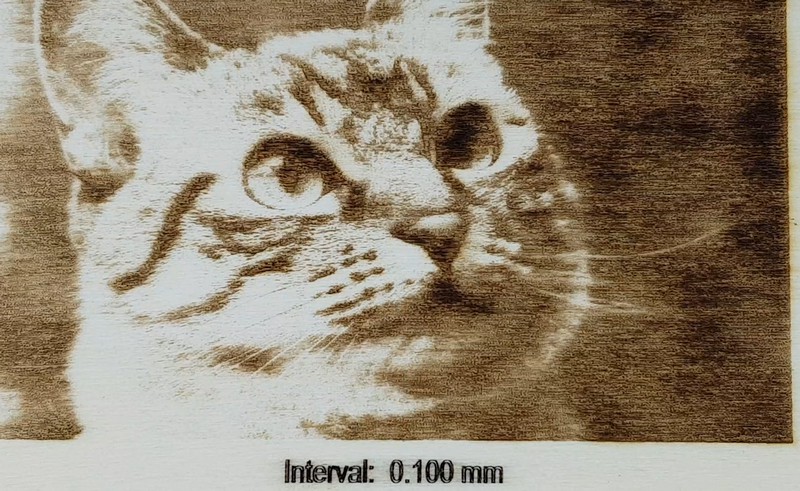

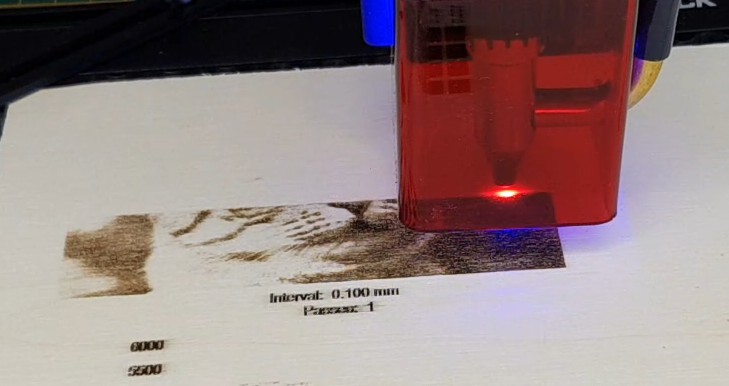

Mon test classique, le chat. Ici le blanc est trop blanc et le noir mériterait d’âtre plus profond. Mais pour un premier test ce n’est pas mal.

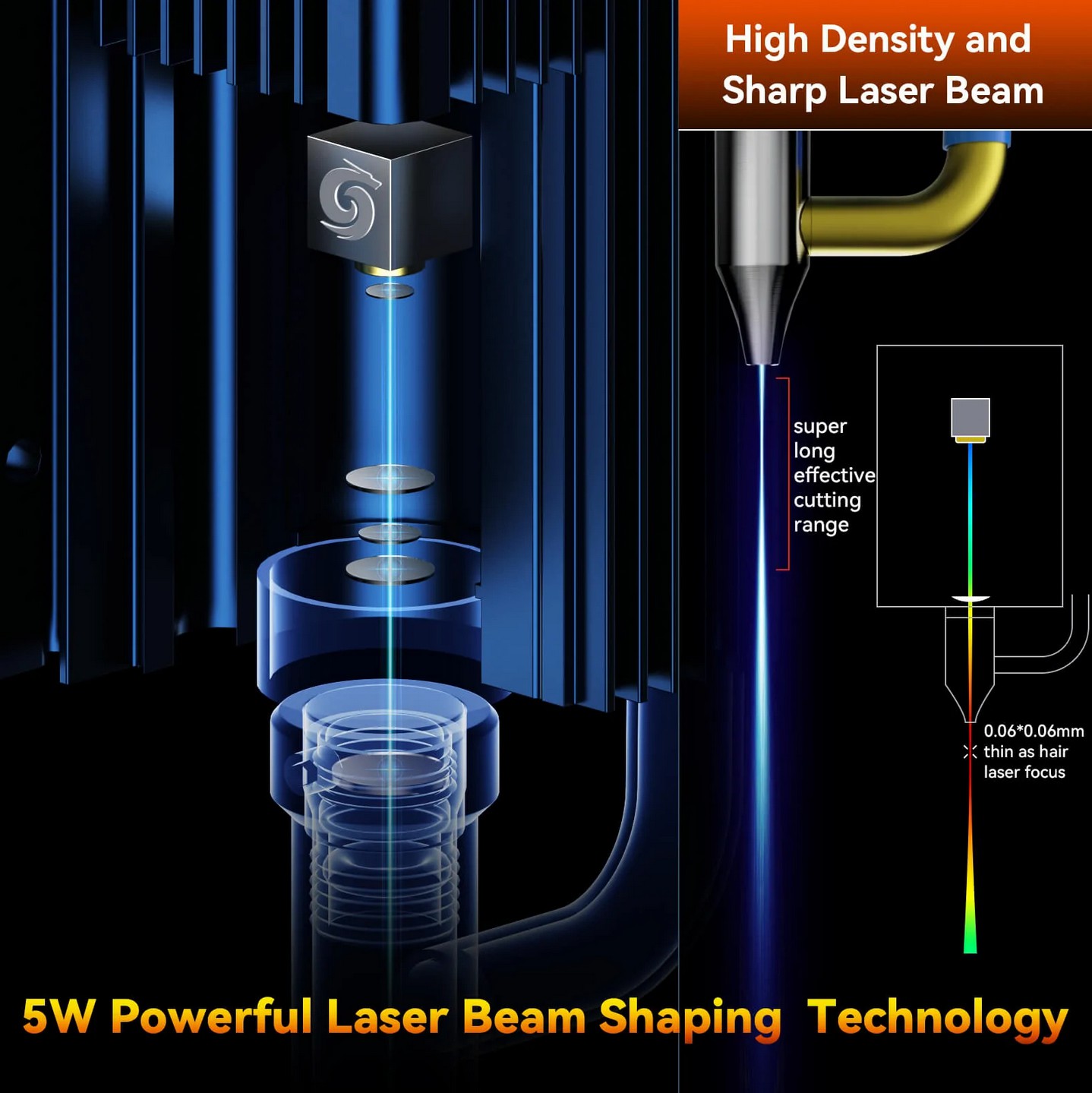

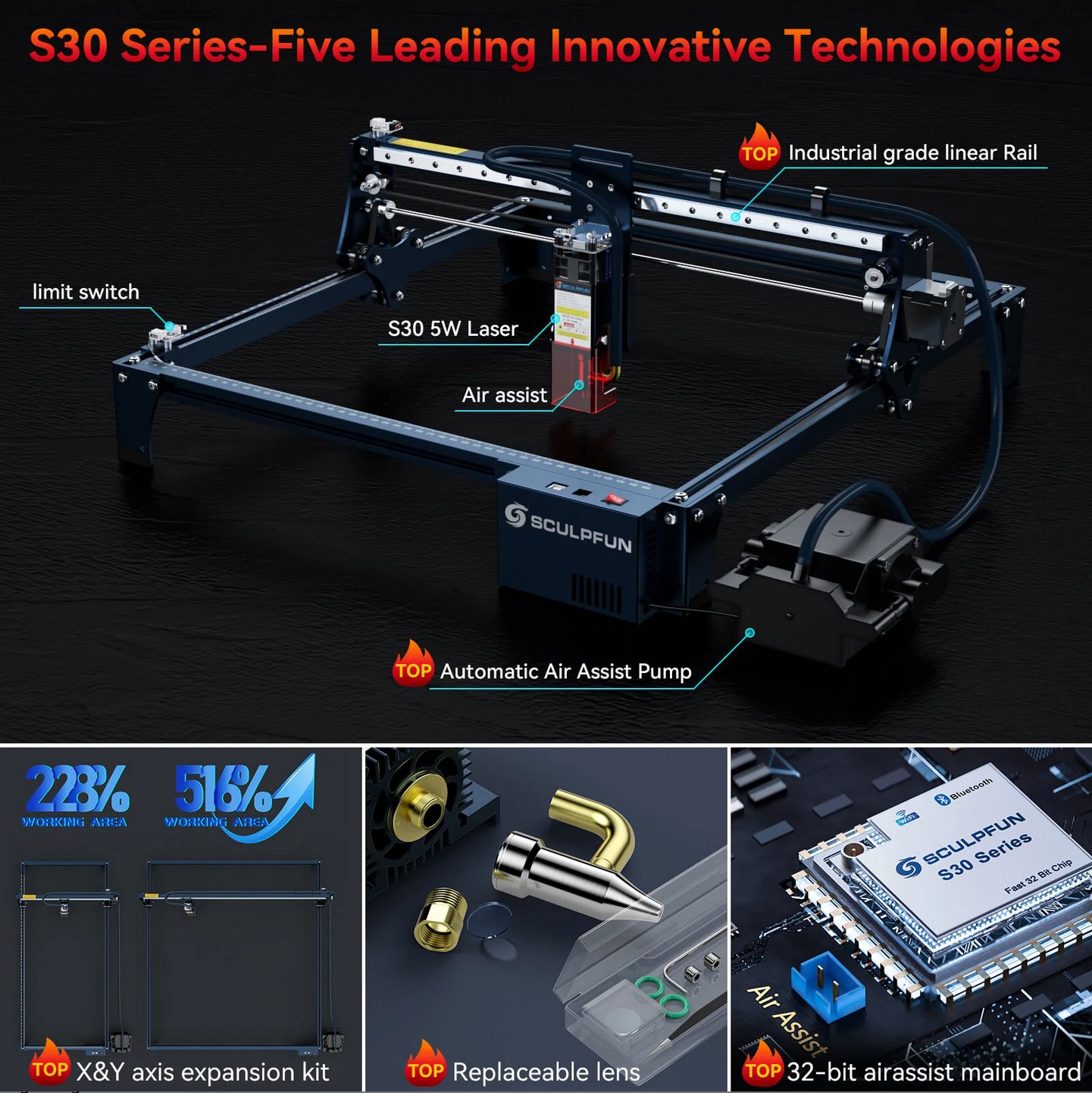

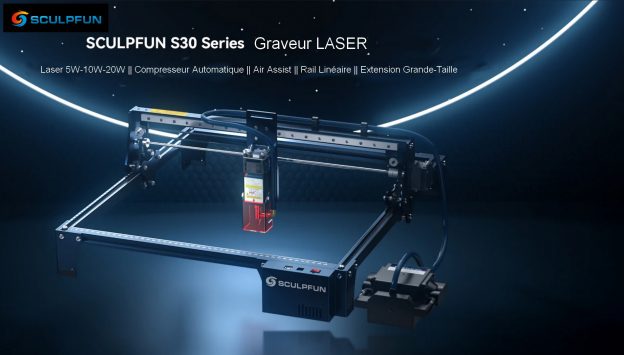

Ce qu’en dit le constructeur



Vidéo

Conclusion

Une bonne machine de début pour graver. Avec ses 5 watts optiques on peut couper mais ce sera moins efficace que le 10 ou le 20 watts.

Le rail linéaire pour le déplacement du Laser est un plus qui garantit la précision de la gravure, couplé avec la taille réduite du spot Laser : 0,06 x 0,06 mm selon les données constructeur. En fonction du type de travaux à réaliser et de la somme dont vous disposez, les machines Sculpfun peuvent être un bon choix. Sculpfun propose des remises aux lecteurs du blog jusque fin 2022.

Acheter Sculpfun

Modèle Coupon réduction  Prix
SCULPFUN S30 Pro 10W (PL)
NNNS30PRO 499 €
SCULPFUN S30 5W (de Chine) SCULPFUNS30 299 €
SCULPFUN S10 10W (de Pologne – PL) NNNFRBES10 399 €
SCULPFUN S30 Pro Max 20W (PL) NNNSS30PROMAX 849 €¤
SCULPFUN S9 (DE) GKB22BF10 210,70 €
Nid d’abeille SCULPFUN 400x400mm (PL) NNNFRBEGRAND 54,99 €
Nid d’abeille Sculpfun 200x300mm (PL) NNNSCPANEL 27,61 €
Sculpfun Laser Rotary Roller, Y-axis Rotary (DE)
Compatible Ortur Neje Sculpfun et autres
NNNGKBSCROLLERY 85 €

Sources
