IUT Le Creusot – GEII 2018 Prise en main du Raspberry Pi

GEII 2018 – Raspberry Pi

Si nécessaire : procédure pour configurer un proxy avec apt-get

Les GPIO du Raspberry Pi

Cliquez pour agrandir

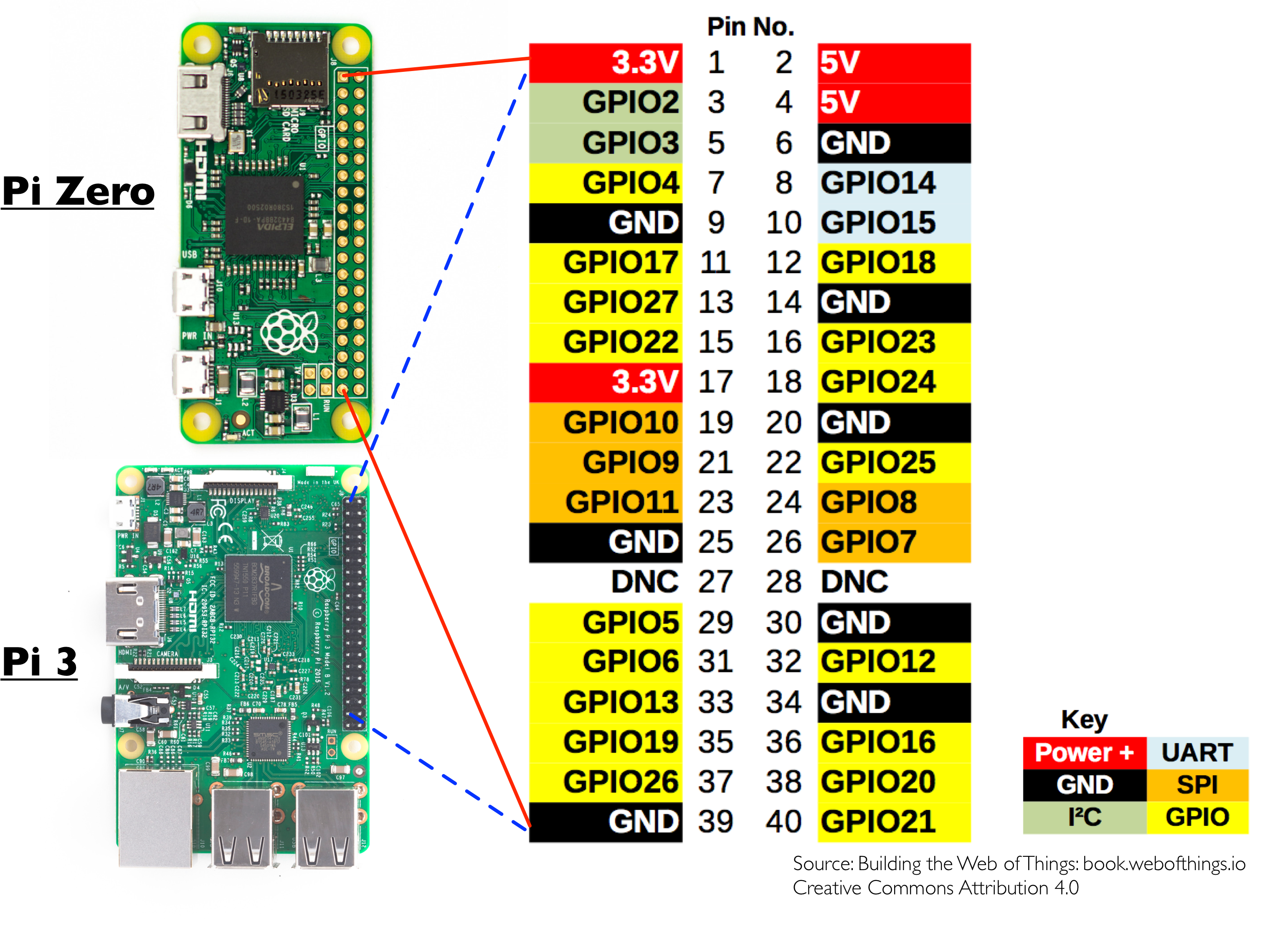

Cette image représente les GPIO du Raspberry Pi. Faites un lien ou enregistrez là en local car elle vous servira très fréquemment.

Programme de la formation (cliquez pour ouvrir le PDF)

Séquence 1

Installation de Raspbian

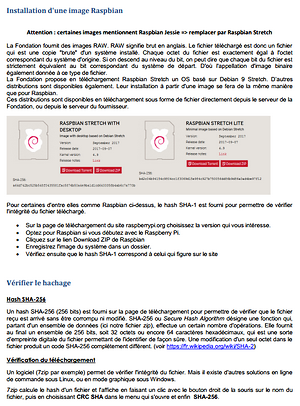

Installer une image de Raspbian sur le Raspberry Pi

Cliquer pour télécharger

Télécharger l’image Raspbian préinstallée. (1,5Go environ)

Une fois l’image téléchargée et dézippée, il suffit de la transférer sur la carte SD avec Win32DiskImager ou Etcher sous Windows. Si vous utilisez Linux c’est la ligne de commande avec dd qu’il faut utiliser. La carte SD doit faire au moins 8Go (16Go c’est mieux).

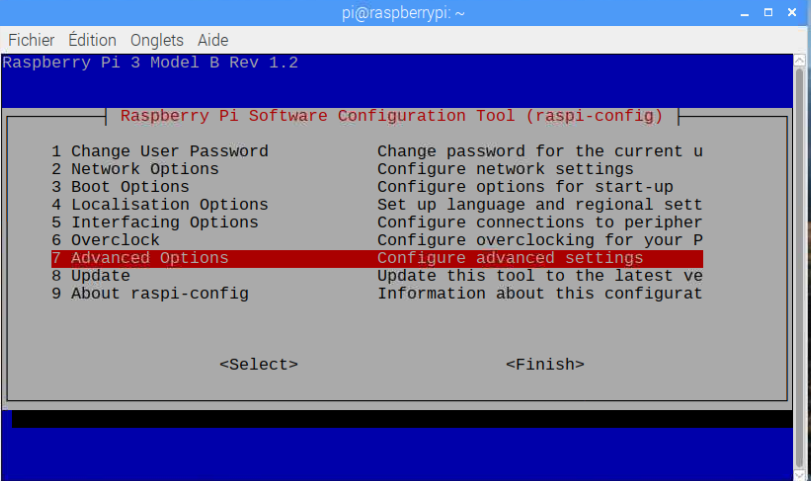

raspi-config Advanced Options

Pour finaliser l’installation, dans un terminal tapez la commande
sudo  raspi-config

Sélectionnez l’option 7   Advanced Options

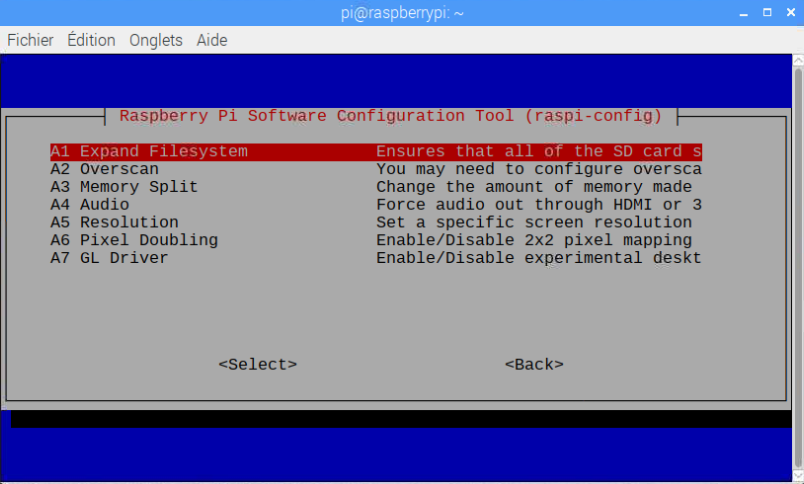

raspi-config  Expand Filesystem

Sélectionnez l’option A1   Expand Filesystem  allez sur <Select>  (touche Tab)

Ceci permettra au système d’occuper la totalité de la carte mémoire, après le prochain redémarrage.

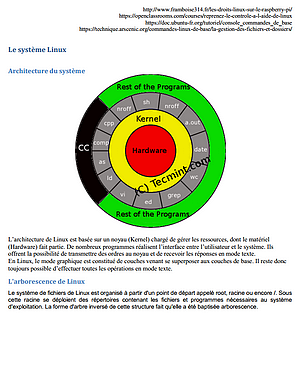

Linux : Architecture et commandes

Bases du système Linux, architecture, arborescence

Cliquer pour télécharger

Séquence 2

Bases de Linux – Script shell – Allumer une LED

Tester le fonctionnement de la LED

Cliquer pour télécharger le PDF

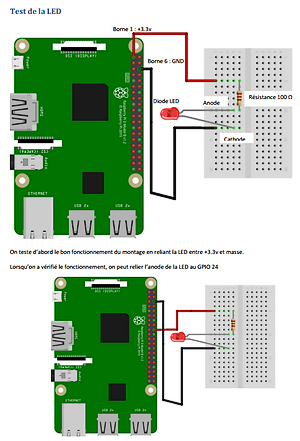

Ce schéma indique comment brancher la LED pour

  1. procéder à un test de bon fonctionnement
  2. connecter la LED à un port GPIO

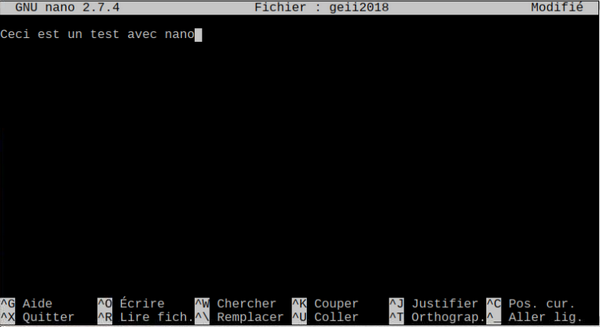

Utiliser nano

Cliquer pour lire la doc de nano

Pour créer des scripts vous allez utiliser nano. Ce document présente les principales fonctionnalités de cet éditeur de texte.

Utiliser un GPIO pour commander la LED – Écrire un script shell

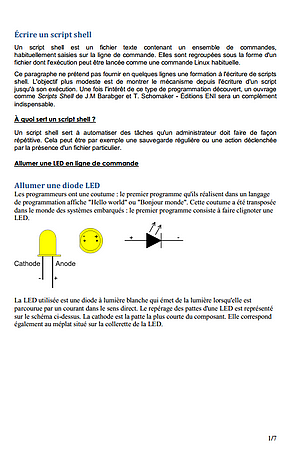

Linux comment écrire un Script Shell - piloter une LED - lire l'état d'un bouton poussoir

Cliquer pour télécharger

Corrections TP

TP 1 : Faire clignoter une LED avec un script shellversion sans commentaire

TP 2 : Lire l’état d’un bouton poussoir (BP) en continu

TP3 : Afficher les modifications d’état d’un BP

TP2 : Faire clignoter une LED 2 fois toutes les 10 secondes.

Séquence 3

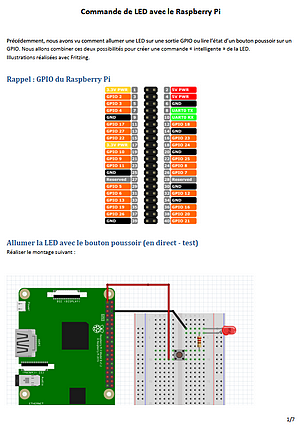

Écriture de Scripts – LED et BP

Linux Raspberry Pi Ecriture de shell scripts LED et Bouton Poussoir

Cliquer pour télécharger

La commande des GPIO est faite avec wiringPi. Vous pouvez consulter la page de référence de cette bibliothèque sur wiringpi.com.

TP1 : Allumer la LED quand on appuie sur le BP

TP2 : Allumer/ Éteindre la LED à chaque appui sur le BP

TP3 : Clignotement de la LED quand on appuie sur le BP

TP4 : Mesure du temps de réaction

TP5 : Commander le nombre d’allumages au clavier

TP 6 : Compteur binaire à 2 LED

Séquence 4

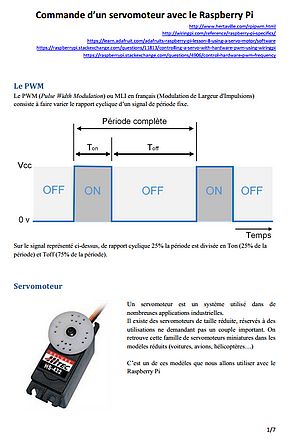

Commande d’un servomoteur en PWM

Linu Raspberry Pi PWM commande d'un servomoteur

Cliquer pour télécharger

Corrigés des TP

TP1 : Déplacement du moteur avec un script

TP2 : Commander le servomoteur avec le clavier

Séquence 5

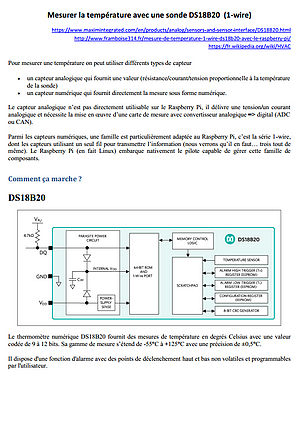

Mesure de température 1-wire avec le DS18B20

Linux Raspberry Pi script shell mesure de température 1-wire DS18B20

Cliquer pour télécharger

Notice du DS18B20

TP1 : Lire et afficher la température avec un DS18B20

TP2 : Allumer une LED quand un seuil de température est dépassé

TP3 : Piloter l’ouverture d’une trappe de serre en fonction de la température



L’article du JSL 11 janvier 2018
