J’ai reçu de chez Elecrow cet écran IPS qui est équipé d’une prise HDMI. La compatibilité est assurée avec toutes les machines munies d’une sortie HDMI (PC Windows, Linux, Mac, Raspberry, Beaglebone, Jetson Nano, Consoles de jeu PS3, PS4, Switch…). La grande plage de visibilité permet d’envisager des applications domotiques, mais aussi l’utilisation comme écran principal pour un Pi400 par exemple. On pourra aussi « sauver » des ordinateurs portables dont l’écran a rendu l’âme sans se poser trop de questions.

Écran HDMI LCD IPS Meteor 10 pouces tactile capacitif – Animation LED – Compatibilité avec de nombreux SBC et consoles.

Déballage

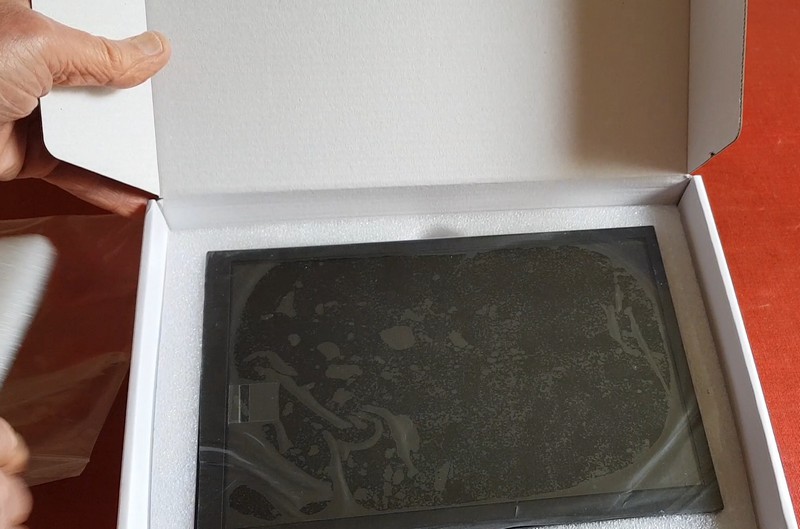

L’écran est arrivé dans une boîte en carton épais et résistant. au dessus de l’écran une plaque de 2 cm de mousse et sous l’écran une coque en mousse épaisse. L’appareil a été bien protégé et n’a pas souffert du transport.

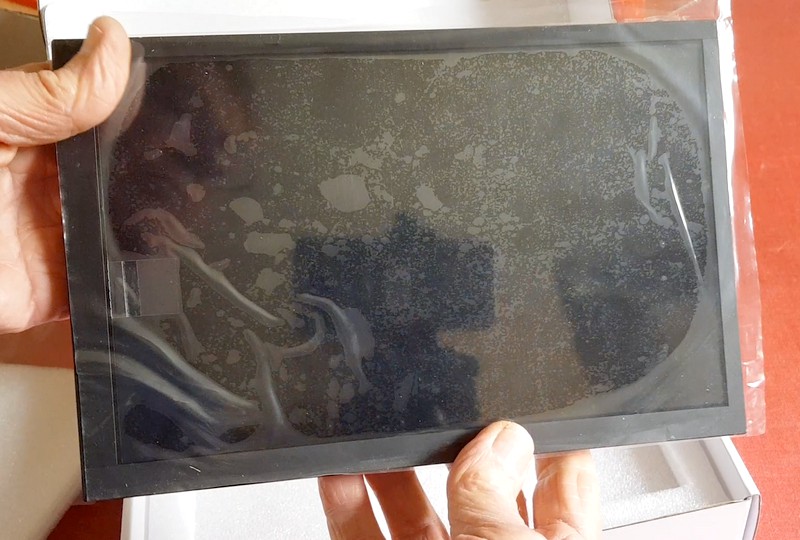

La surface de l’écran Meteor est protégée par une pellicule en plastique transparent épais.

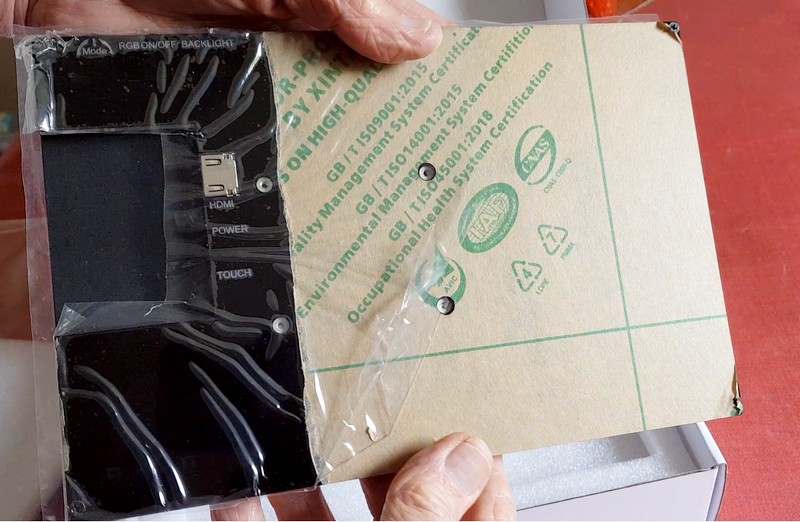

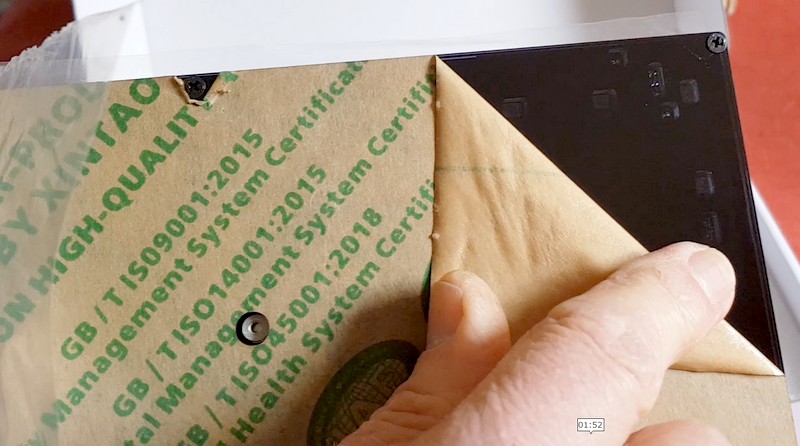

A l’arrière on a le papier qui protège la partie en acrylique noir et les prises sont sous un plastique transparent. au déballag aucune rayure ni défaut ne sont constatés.

Sous la protection en papier on aperçoit les ouvertures correspondant aux LEDs RGB qui animeront l’arrière de l’écran.

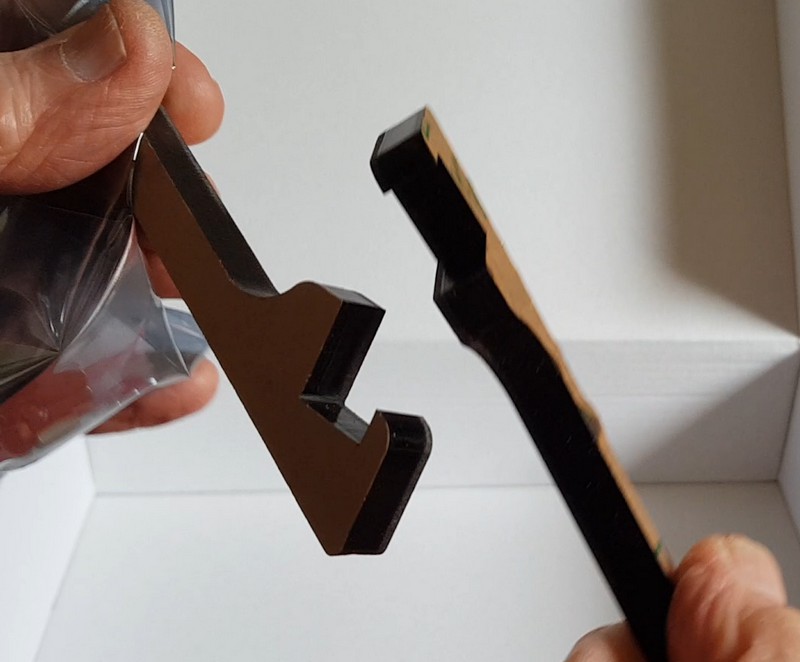

Les pieds sont taillés dans une plaque d’acrylique noir épais. Il supportent parfaitement l’écran.

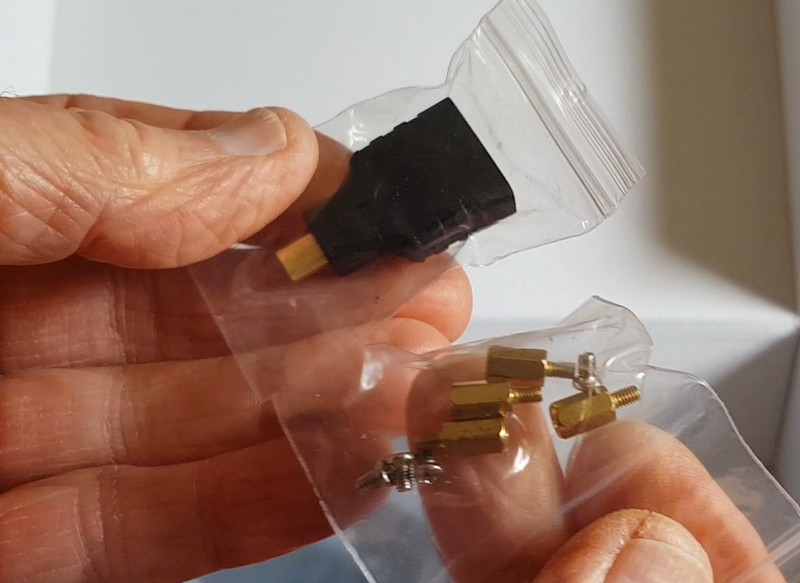

Dans le fond de la boîte, sous un carton, on trouve un sachet contenant les entretoises pour monter un Raspberry Pi, ainsi qu’un adaptateur micro HDMI – HDMI.

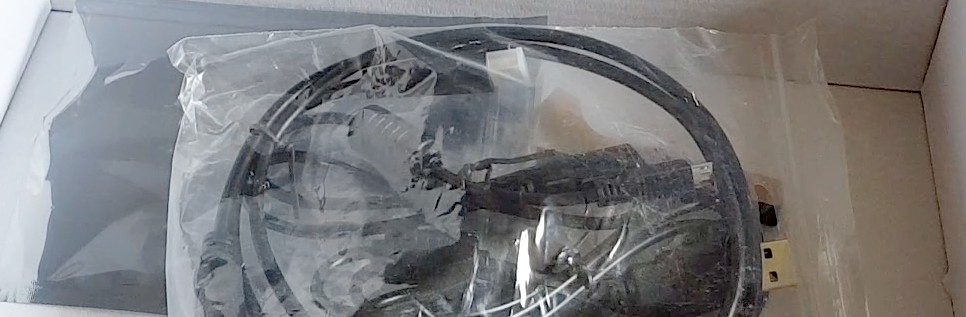

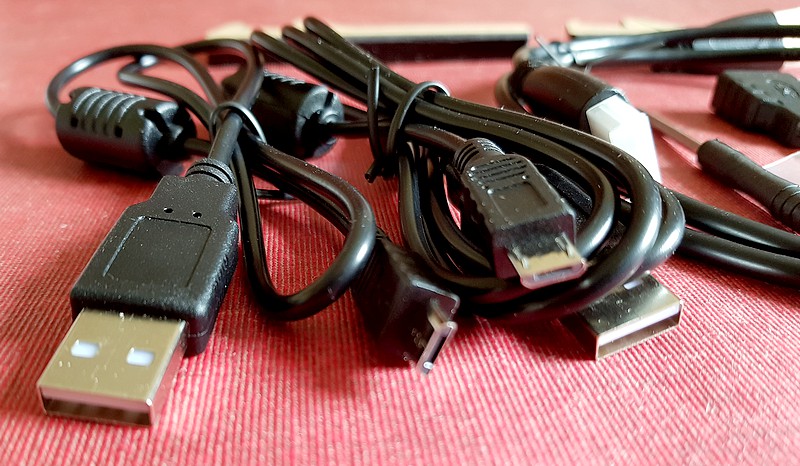

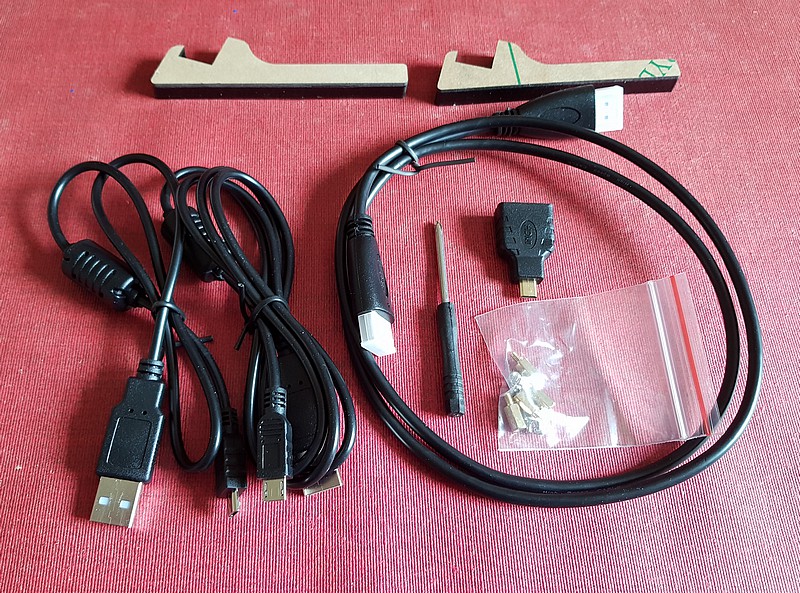

Les câbles sont également dans le fond de la boîte : On trouve aussi un tournevis pour visser les petites vis sur les entretoises quand le Raspberry Pi est monté.

Les Goodies

Bonne surprise puisque dans le carton j’ai trouvé quelques goodies envoyés par Elecrow :

Un logo Elecrow en acrylique transparent découpé au Laser

Un carnet de notes, cadeau apprécié car je travaille « à l’ancienne » et j’utilise toujours le papier pour prendre des notes ou dessiner des esquisses de projets.

Des décoration autocollantes Elecrow à apposer sur les projets

Un stylo à l’écriture fine

Et enfin un petit autocollant rigolo qui incite à partager des photos et des vidéos des produits.

Voilà l’ensemble des goodies qui étaient dans le colis. Bon, ce n’est pas spécialement pour cela qu’on commande du matériel mais ça fait toujours plaisir 🙂 .

Descriptif

Cet écran tactile IPS HD de 10,1 pouces offre une résolution de 1280 x 800 et prend en charge de nombreux systèmes, notamment Raspberry Pi, Windows, Linux, Ubuntu, etc. Il est également compatible avec Raspberry Pi 3/3B+/4B, Jetson Nano, Beaglebone, Banana Pi et d’autres cartes de développement grand public. La plus grande différence entre cet écran et les autres est la présence d’animations RGB à l’arrière de l’écran, ce qui permet de nombreux modes d’éclairage au choix, mais permet également d’ajuster la luminosité. Il devient facile de créer une atmosphère cool avec les lumières. La communication HDMI prend en charge le plug and play et peut être utilisée dans de nombreux cas comme écran du Raspberry Pi, écran d’ordinateur, etc.

L’écran Meteor prend en charge les actions tactiles et multi-tactiles à 5 points, telles que cliquer, appuyer, zoomer/dézoomer, etc. Avec les trois boutons, vous pouvez ajuster le rétroéclairage de l’écran, le commutateur de lumière RGB, changer le mode d’éclairage et ajuster la luminosité. Il suffit d’utiliser le câble compatible HDMI et le câble USB fournis pour se connecter facilement à l’ordinateur sans opération supplémentaire.

Caractéristiques

• Taille de l’écran : 10,1 pouces
• Tactile : Capacitif 5 points
• Contrôle du rétroéclairage
• Interface compatible HDMI
• Luminosité du panneau : 300cd / m²
• Contraste : 700 : 1
• Résolution de l’écran : 1280X800
• Résolution en entrée : jusque
• Angle de vision : 178°

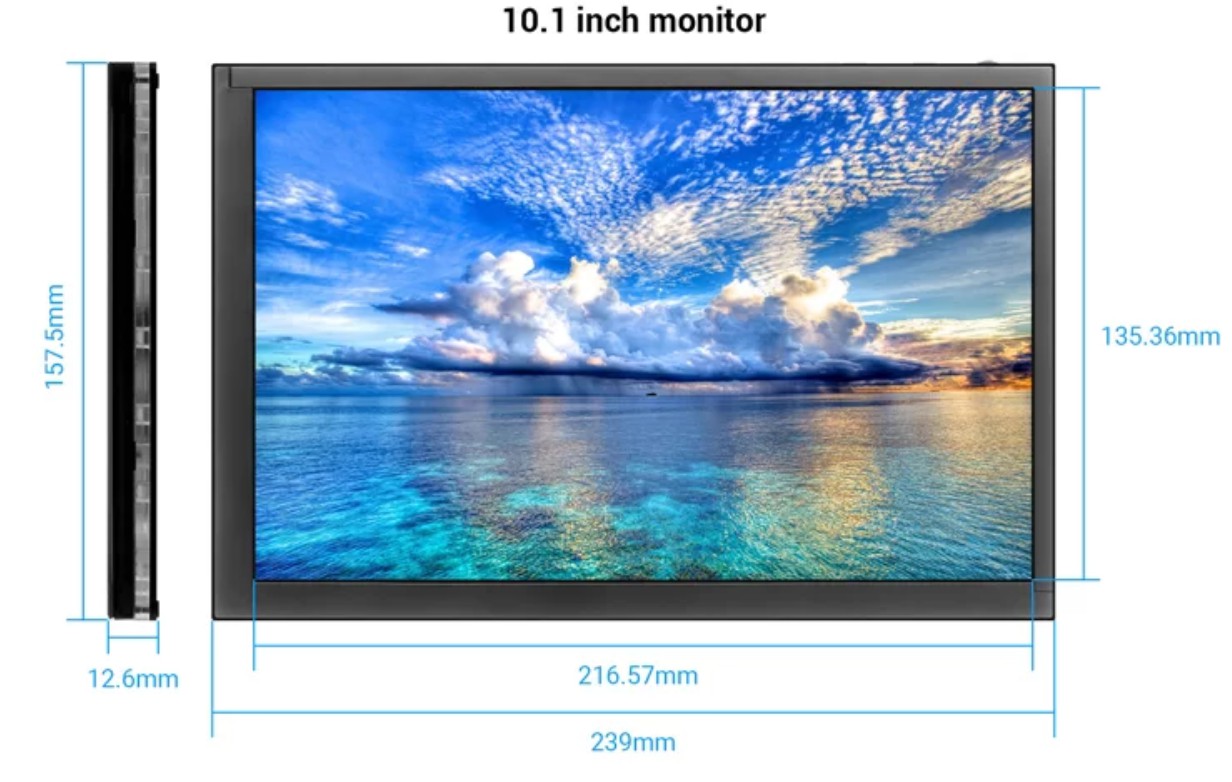

• Dimensions de l’appareil  : 239×157.5×12.6mm
• Zone tactile de l’écran : 216,57×135,36mm
• Alimentation électrique : DC 5V-2A
• Compatibilité Raspberry Pi 3/3B+/4B
• Consommation électrique : 5.29w（100% de luminosité sans éclairage LED）
• Poids net : 540g
• Éclairage arrière : 27 LED à intervalle d’environ 22 mm
• Luminosité : Trois niveaux au total (avec bouton de réglage)
• Consommation électrique 7,6 W (RGB 100 % de luminosité, écran 100 % de luminosité)
• Modes de fonctionnement RGB : 19 modes

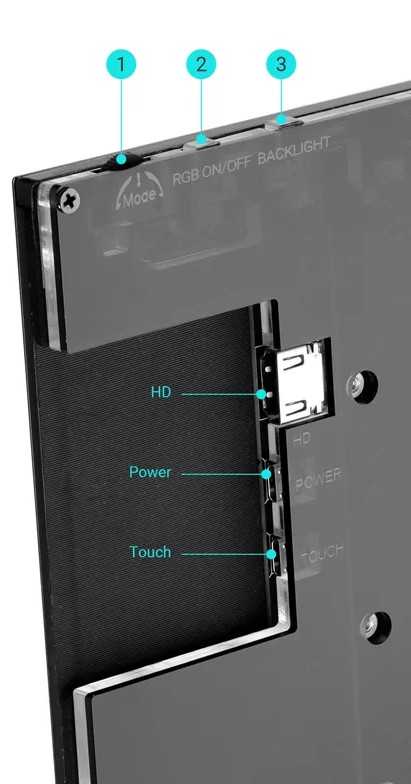

Connecteurs et boutons :

1) Mode RGB Gauche : mode précédant Droite : mode suivant Appui : Ajuste la luminosité 2) RGB Arrêt/Marche A la mise sous tension, l’éclairage arrière démarre automatiquement Appuyer pour éteindre l’éclairage Appuyer à nouveau pour allumer (reste sur le mode précédent) 3) Éclairage arrière Appuyer une fois pour augmenter la luminosité de 10% Appuyer 3 secondes pour éteindre l’éclairage arrière Appuyer à nouveau pour revenir à l’éclairage précédent

Utilisation avec un Raspberry Pi

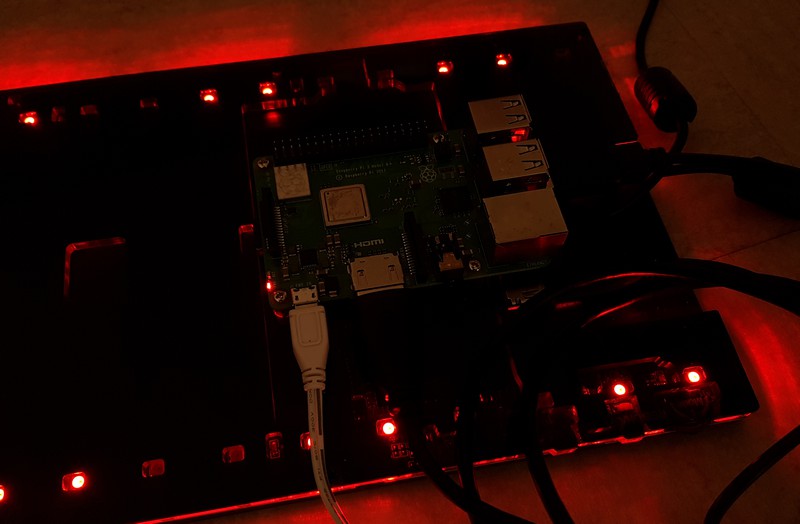

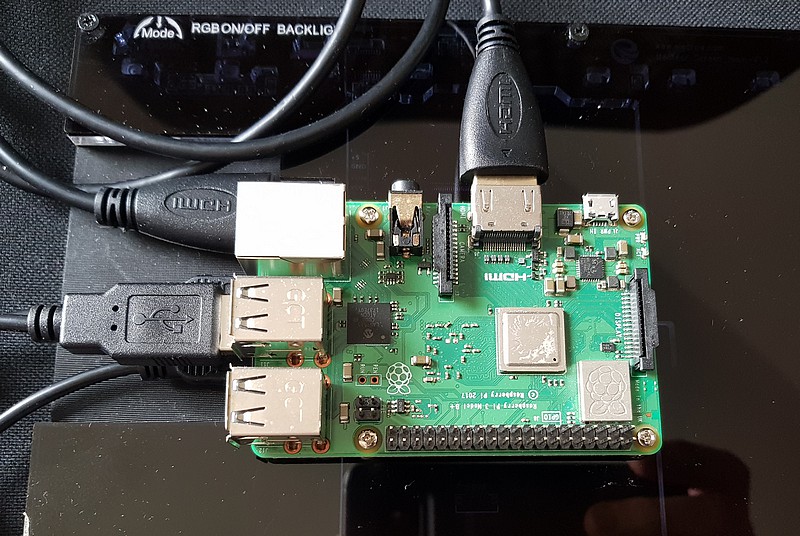

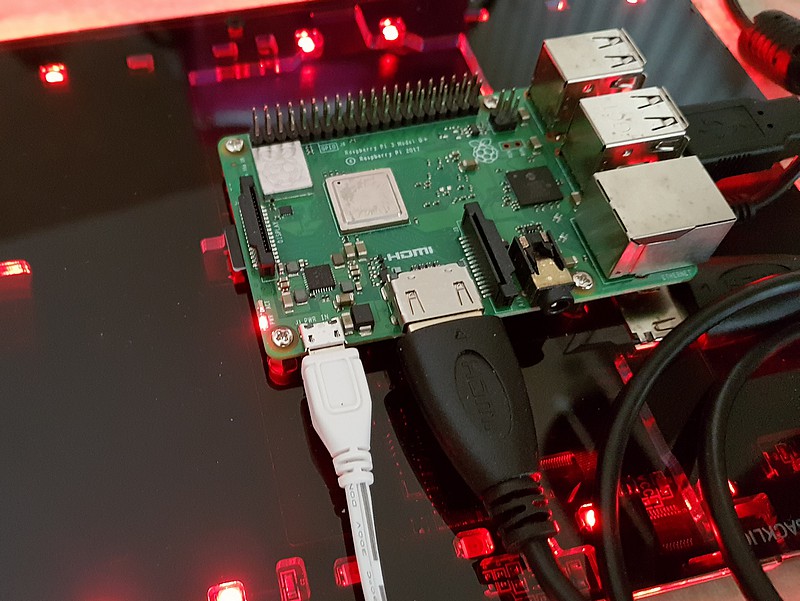

J’ai choisi de tester l’écran sur différents modèles : Raspberry Pi 3 B+ que j’ai monté sur le support prévu à l’arrière de l’cran.

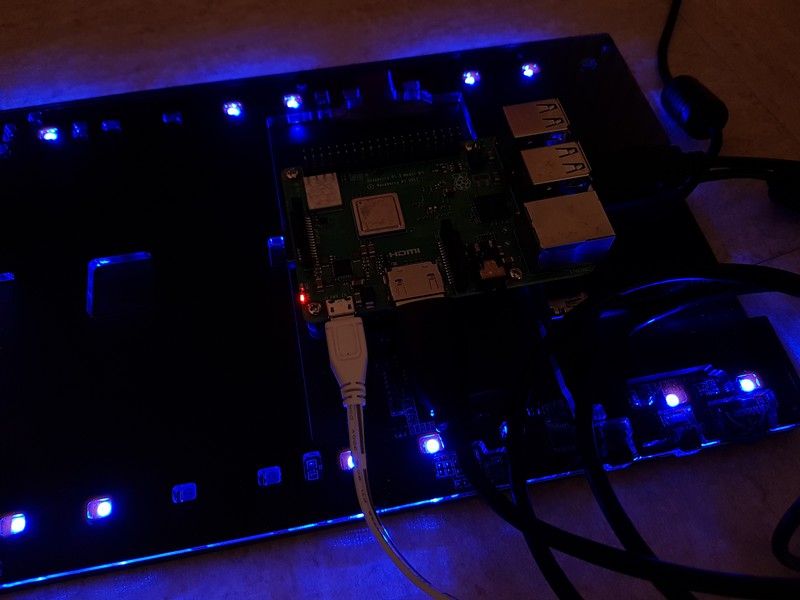

Et on bénéficie des jeux de lumière à l’arrière de l’écran, avec la possibilité de les faire changer.

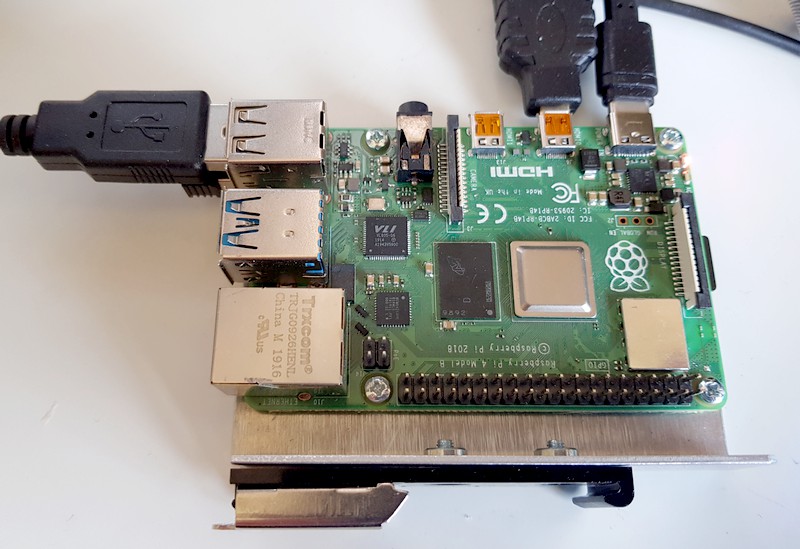

J’ai aussi testé un Raspberry Pi 400, et un Raspberry Pi 4

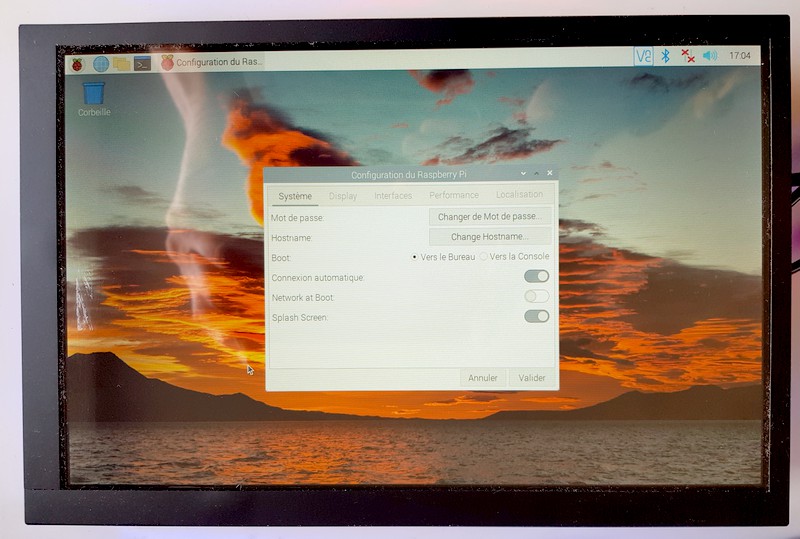

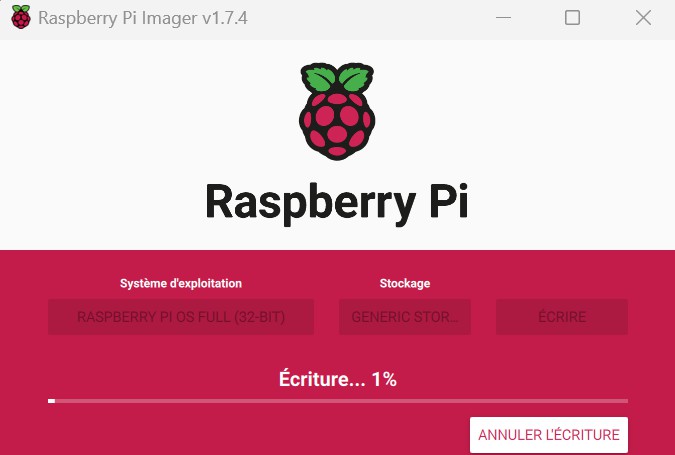

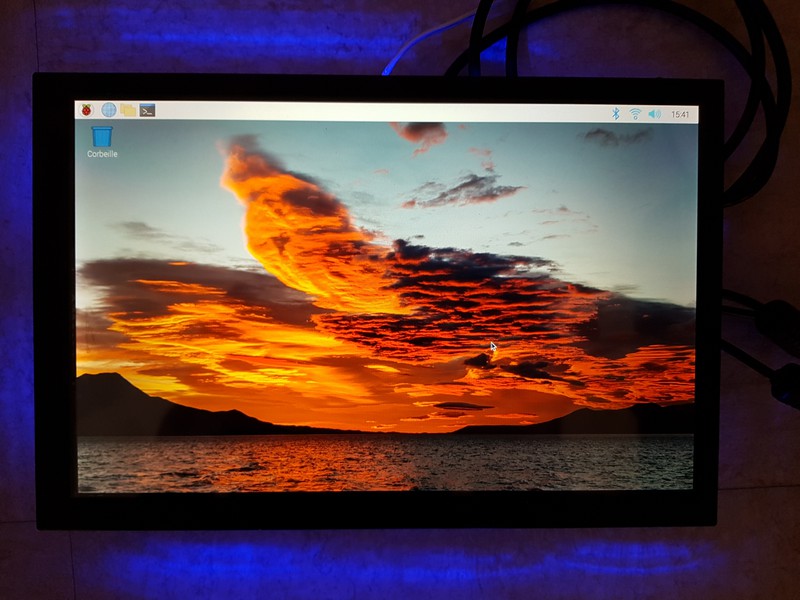

Pour ce Raspberry Pi 4, j’ai fait une carte SD avec la toute dernière version de Raspberry Pi OS FULL en 32 bits, suivi d’une mise à jour complète.

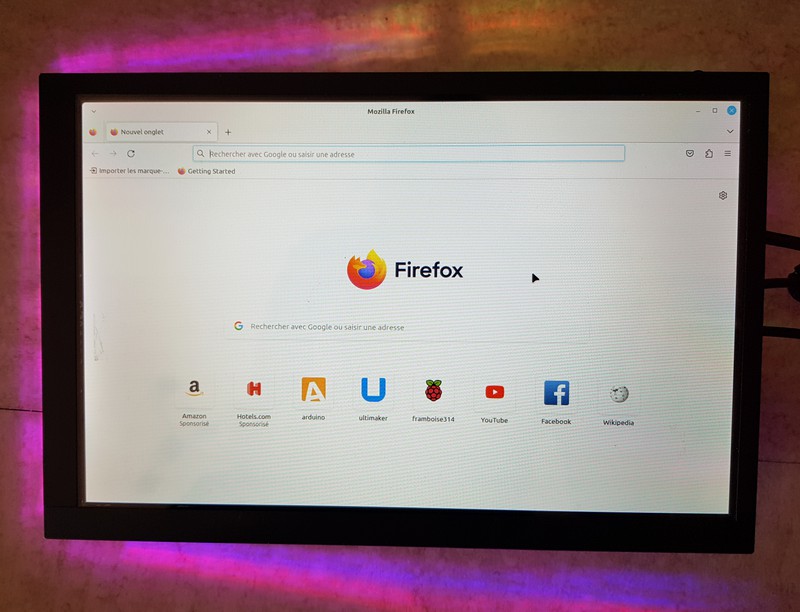

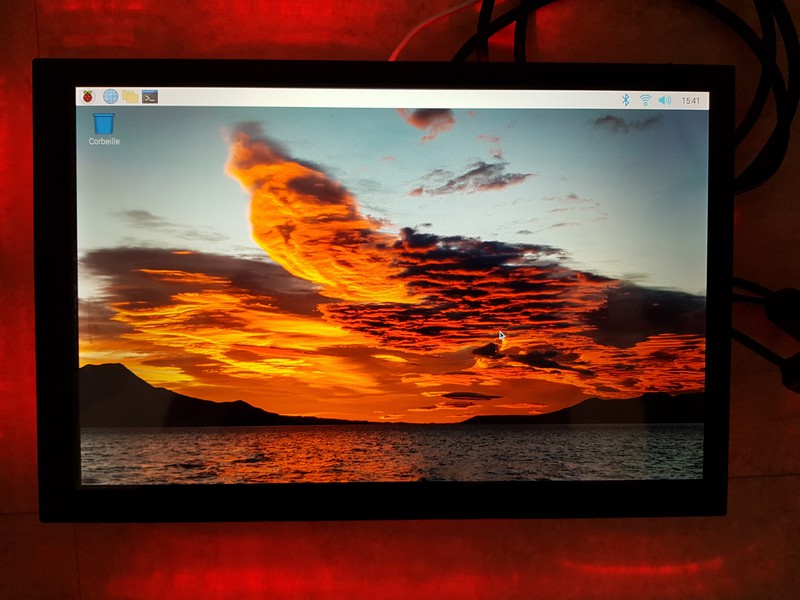

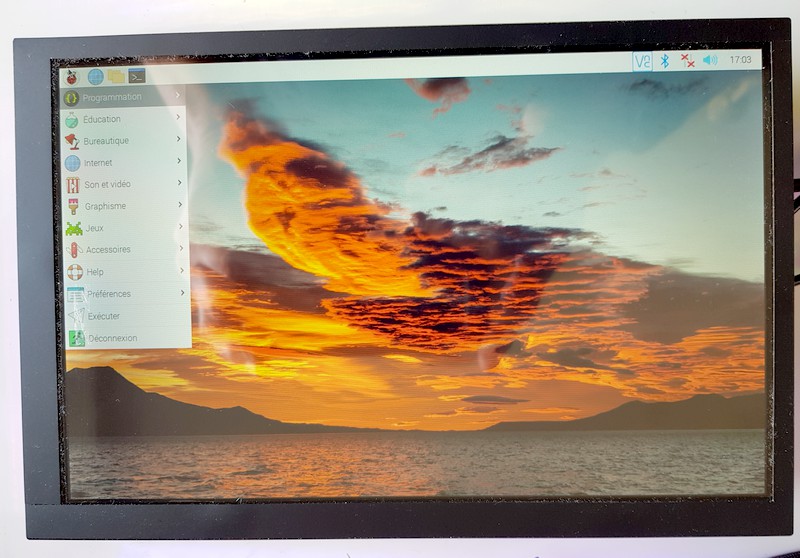

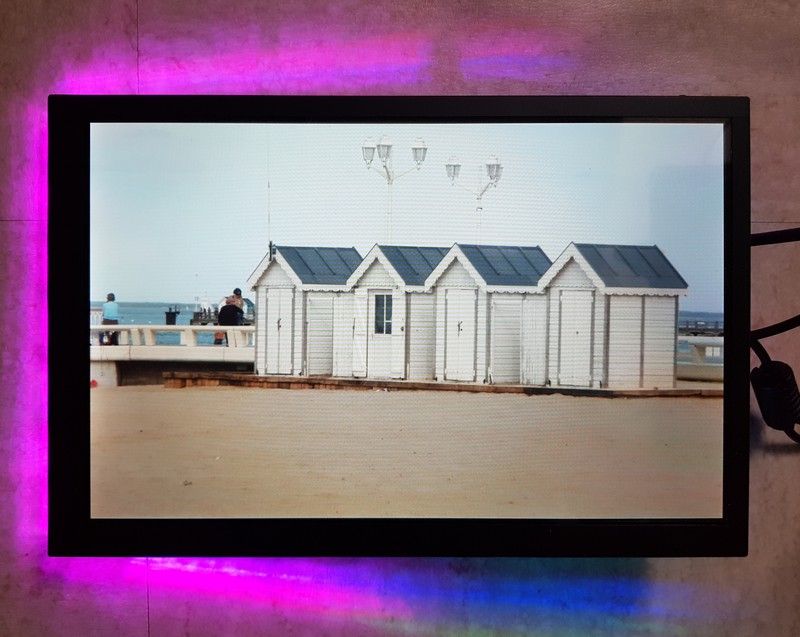

On a une belle qualité d’image avec en prime des effets de LEDs à l’arrière de l’écran.

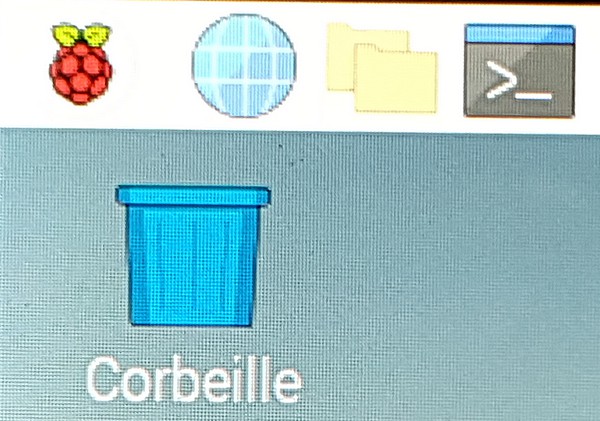

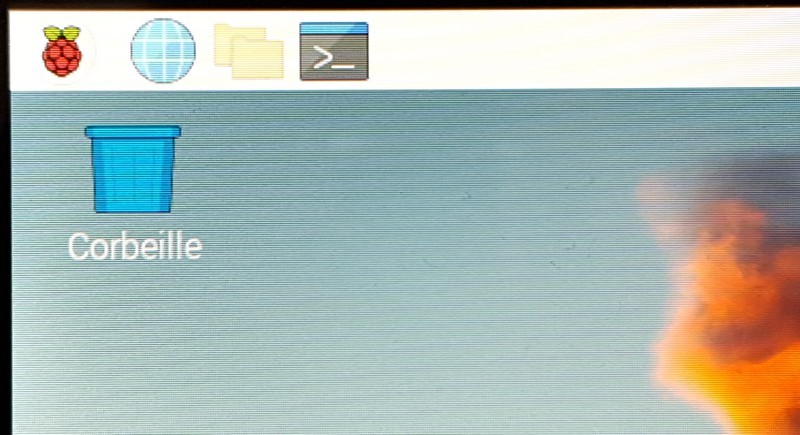

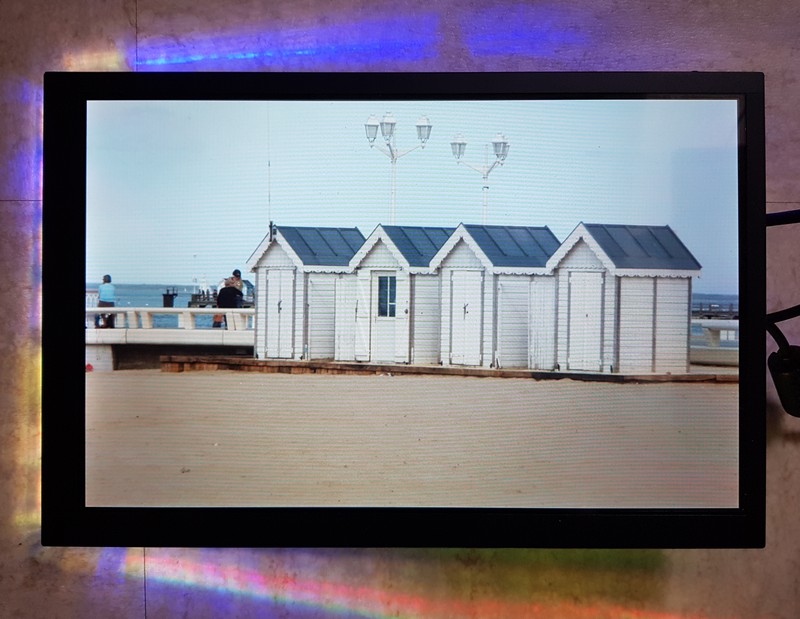

Vous avez ici une vue rapprochée de la qualité obtenue sur l’écran.

Utilisation avec des PC portables

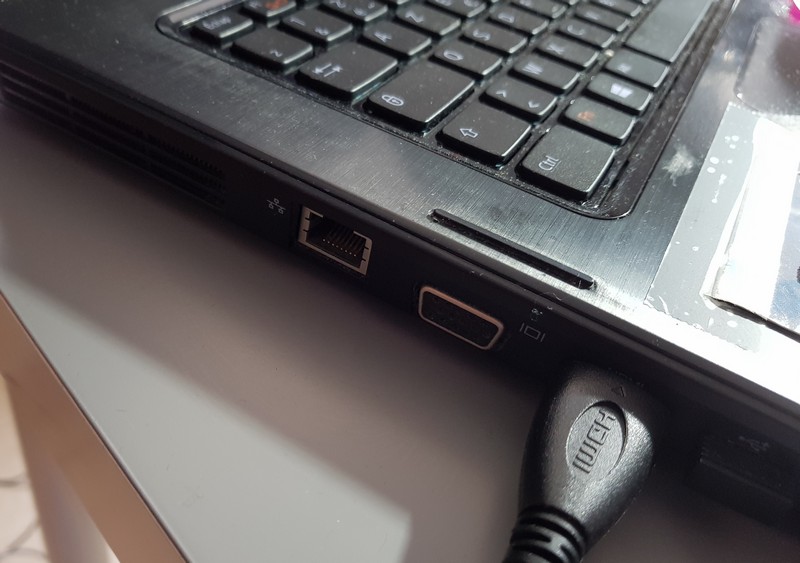

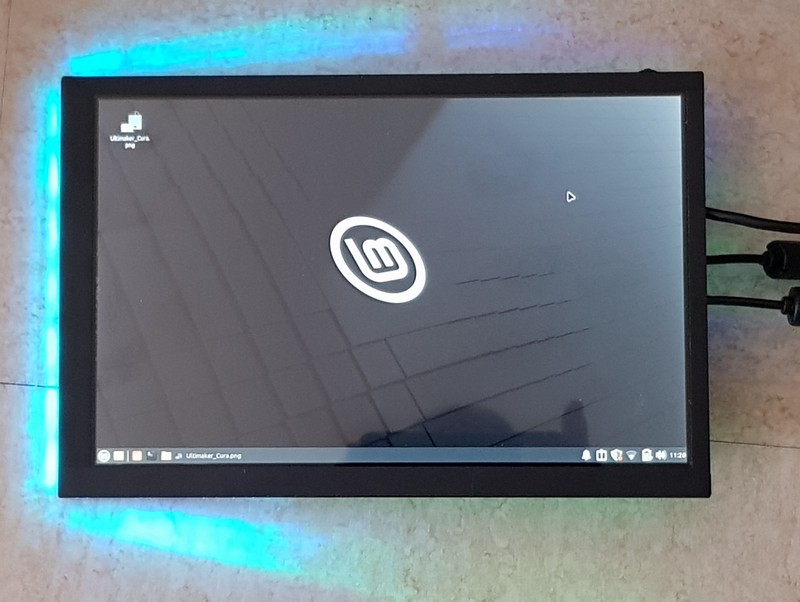

Ici c’est un Dell Inspiron N5050 sous Linux Mint. sur l’écran connecté à la prise HDMI, on a le deuxième écran de bureau, ici je n’ai pas mis d’icônes dessus.

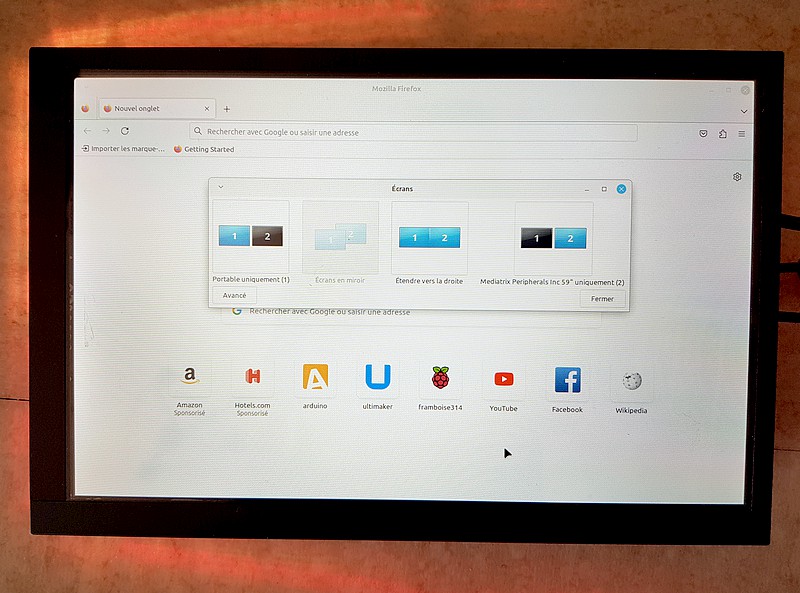

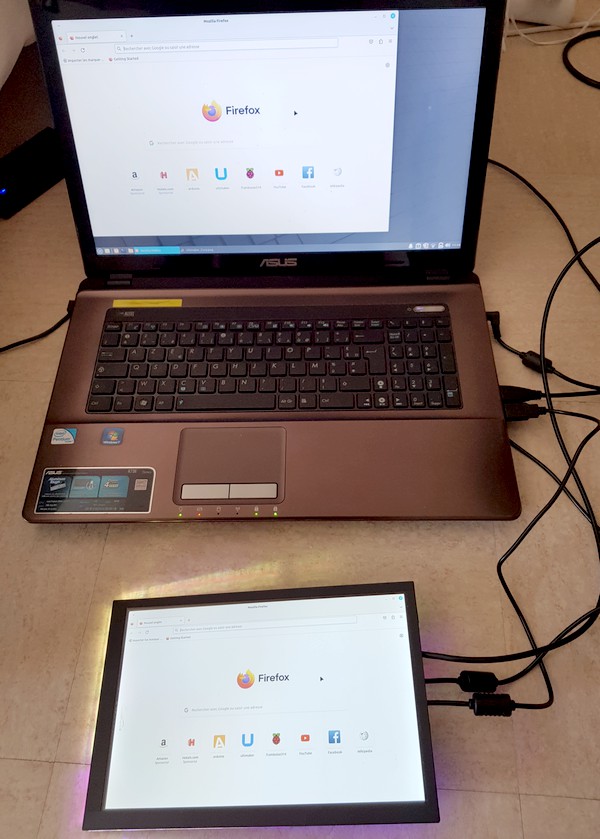

Autre essai avec un ASUS K73E dont je vous ai parlé récemment. Avec Linux Mint il est possible de définir la façon dont un deuxième écran est considéré.

Le fonctionnement est immédiat, j’ai remarqué que le seul fait de connecter le port HDMI (avec un adaptateur sur le Pi4) et le câble USB Touch suffit à alimenter l’écran et à pouvoir l’utiliser sans connecter le câble Power (qui est un USB A vers µ USB).

Tous les câbles nécessaires, adaptateurs, visserie et supports sont fournis dans la boîte, le montage est très simple.

Vidéo



Conclusion

J’ai beaucoup aimé cet écran tactile 10 pouces très lumineux et à la définition correcte. Il pourra rendre de grands services dans des installations domotique pour piloter des actionneurs ou afficher des données. Avec un Raspberry Pi monté à l’arrière (j’ai ajouté un SSD) il met à disposition un ordinateur complet et compact avec un écran tactile fonctionnel. Je l’ai utilisé à Loos-en-Gohelle lors du salon Fest’Inc où certains l’ont peut être vu.

L’écran est disponible sur le site Elecrow pour 110$, vous bénéficiez d’une Réduction de 10%  avec le code  10ELECROW
