Deux boîtiers industriels pour le Raspberry Pi chez Phoenix Contact

Rencontré lors de la TechDay RS-Composants d’Aix-en-Provence, le représentant de Phœnix-Contact m’a proposé de tester deux boîtiers industriels pour le Raspberry Pi. Vous trouverez les images du montage dans cet article.

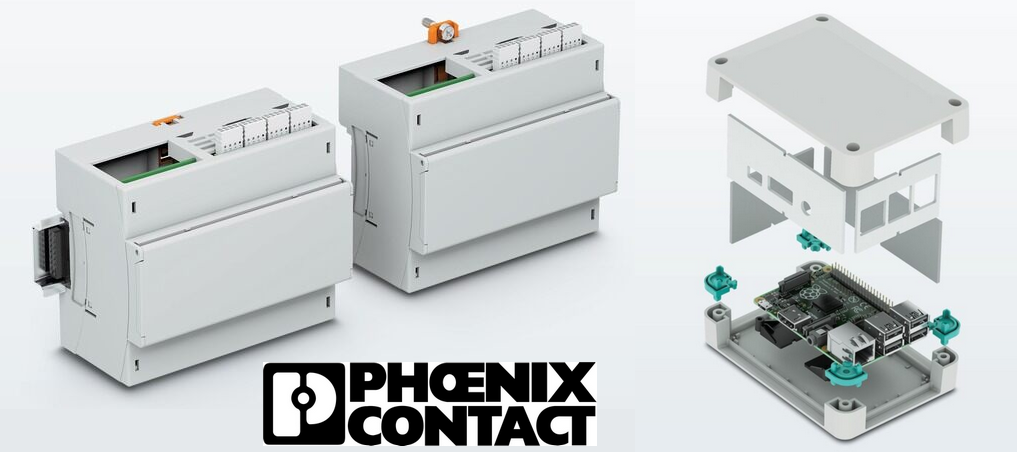

2 boîtiers industriels pour le Raspberry Pi chez Phœnix Contact

Phœnix Contact

Créée en 1923, l’entreprise Phœnix a pratiquement vécu un siècle. A ce jour elle possède des dizaines de points de vente et d’agences. Spécialisée en solutions d’automatismes et de communication à destination de l’industrie, Phœnix Contact cible sa clientèle dans les univers suivants entre autres : Agroalimentaire,Electromobilité, Distribution d’énergie Énergies renouvelables, Ferroviaire et automobile, Pétrole & Gaz, Technologie des procédés…

Boîtier pour rail DIN Gamme RBI-BC

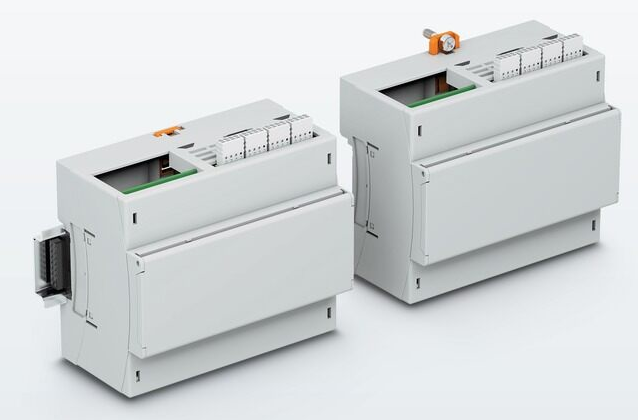

Les boîtiers électroniques modulaires de la gamme RBI-BC sont spécialement conçus pour l’intégration du Raspberry Pi en armoire DIN. Les boîtiers sont conçus selon la norme  DIN 43880, sont juxtaposables et peuvent être fixés sur des rails DIN ou directement au mur.

Des interfaces disponibles en option permettent d’étendre facilement les fonctionnalités du SBC (Single Board Computer). Le montage est rapide et se fait sans outil grâce à un encliquetage facile des éléments des boîtiers. Le boîtier peut se fixer sur rail DIN ou directement sur un mur. Il existe en option un connecteur de bus sur rail DIN à 16 pôles, pour la communication série et parallèle des modules (visible sur la photo ci-dessus).

Le boîtier peut recevoir, en plus de la carte Raspberry Pi, d’autres circuits imprimés. Il est ainsi possible d’intégrer des composants et des circuits supplémentaires.

Caractéristiques

  • Largeur utile : 107,6 mm
  • Convient pour Raspberry Pi A+, B+, 2, 3, 3B+, 4
  • Possibilité de montage mural ou sur profilé
  • Utilisation possible avec HBUS et avec les kits de développement BC

Une documentation “industrielle”

On voit bien qu’on n’est pas ici dans le monde des makers ! Une documentation sérieuse et complète accompagne le produit. Elle couvre les dimensions, les conditions d’utilisation etc. C’est vrai pour les deux produits.

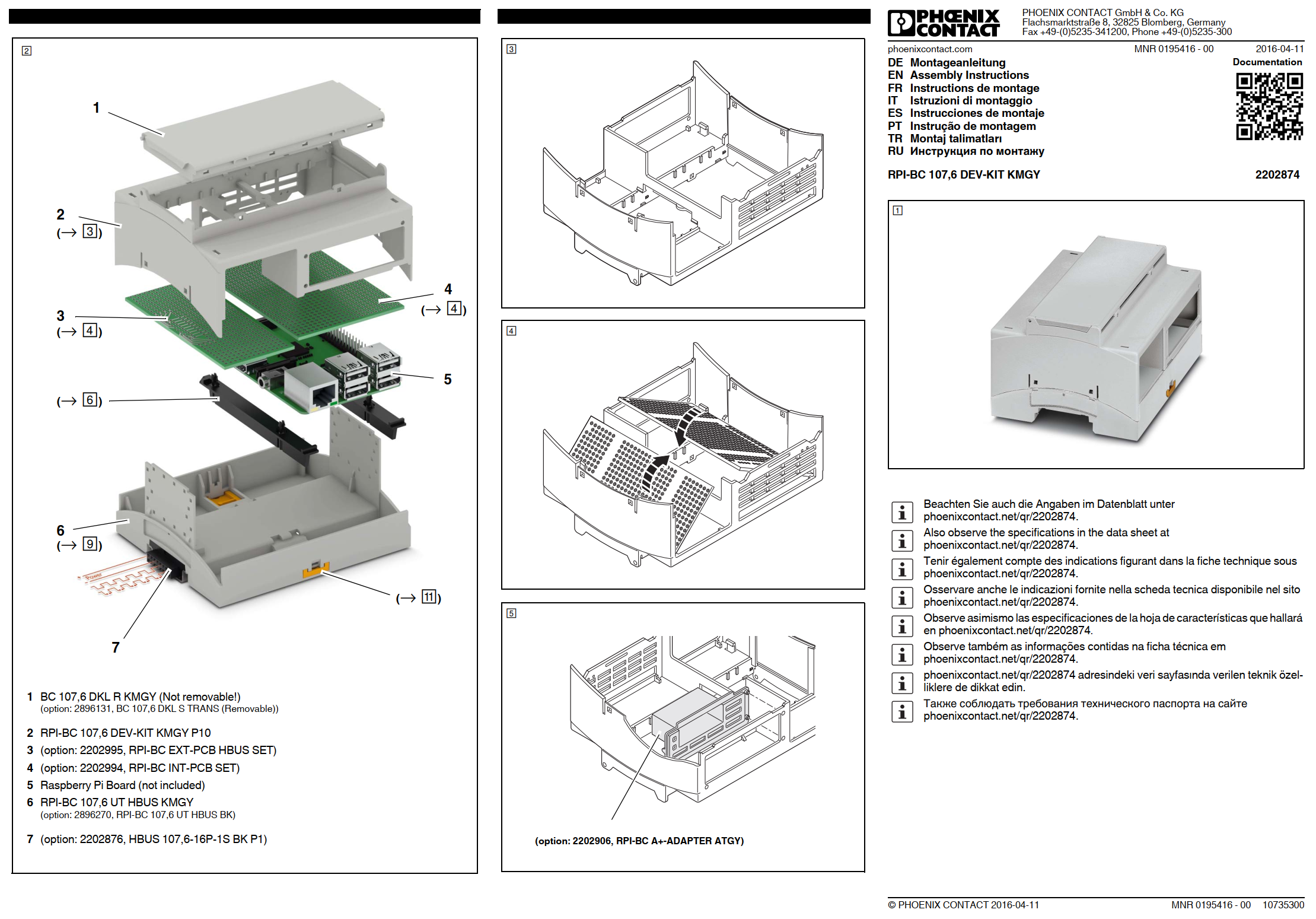

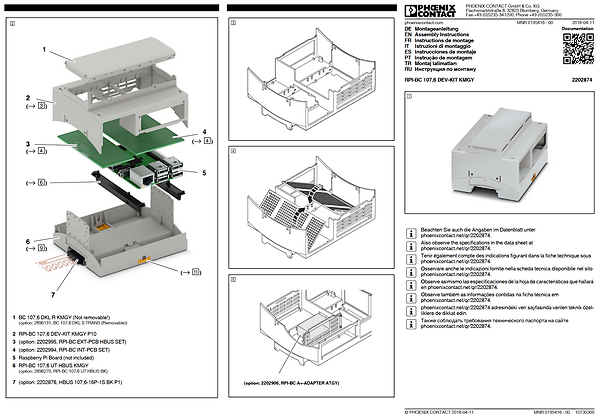

Boitier Raspberry Pi pour rail DIN - Phoenix contact

Cliquez pour agrandir

Le montage en images RPI-BC

Pour vous donner une idée de ce boîtier, le mieux est de détailler son montage, comme à mon habitude. Pour celui-ci j’ai choisi un Raspberry Pi 4.

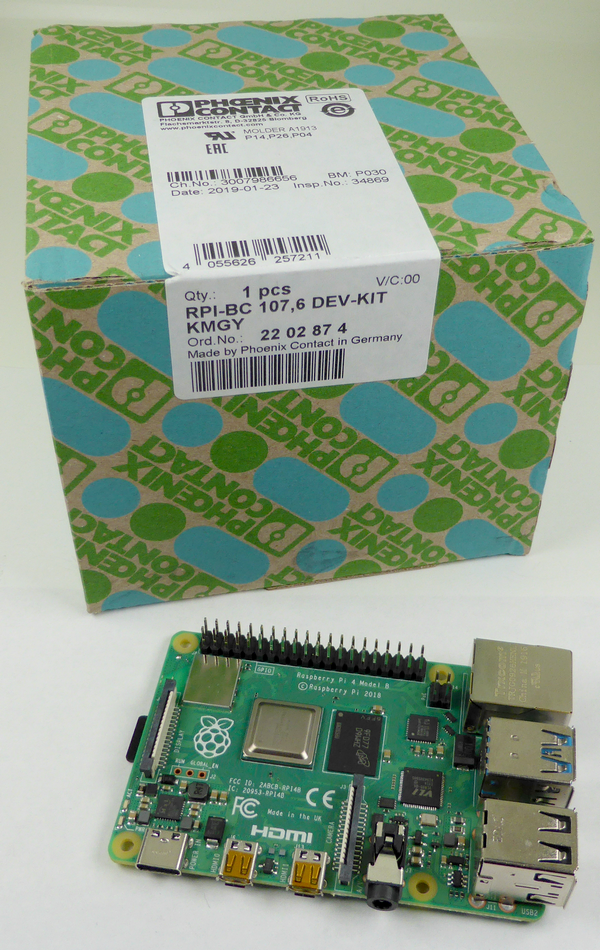

LE coffret DIN arrive dans une boîte cubique. J’ai posé un Raspberry Pi devant pour donner l’échelle

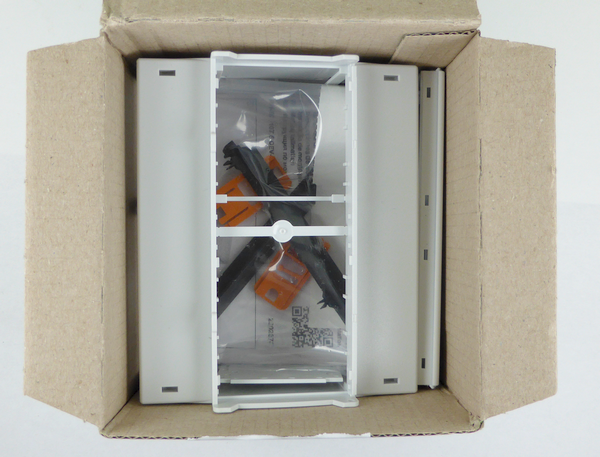

A l’intérieur à l’ouverture on trouve la partie supérieur du boîtier.

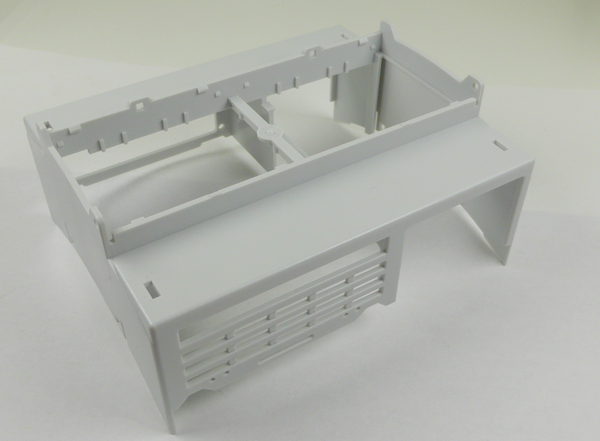

Partie supérieure du boîtier on voit ici les ouvertures d’aération

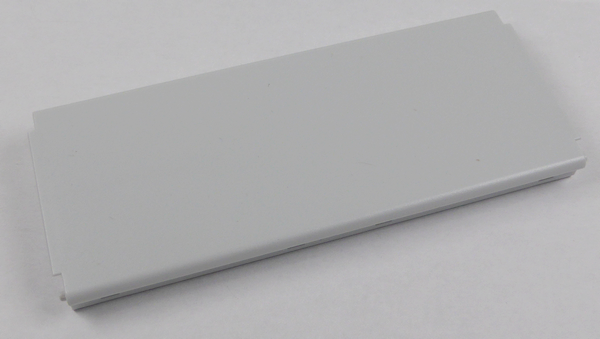

Le couvercle qui viendra fermer la parie supérieure. Il est muni de 2 axes, on en voit un dans le coin inférieur gauche

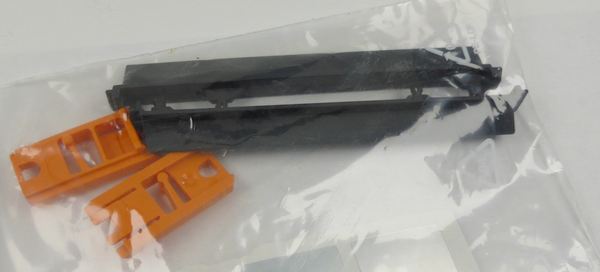

Le support du Raspberry Pi (en noir) et les clips de montage (en rouge)

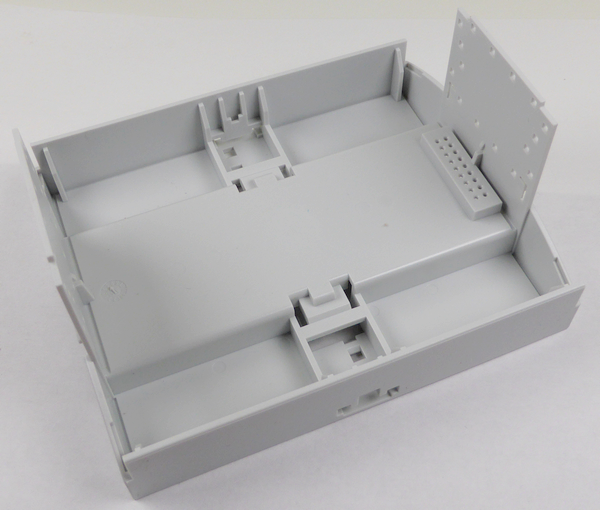

Au fond de la boîte se trouve la partie basse du boîtier

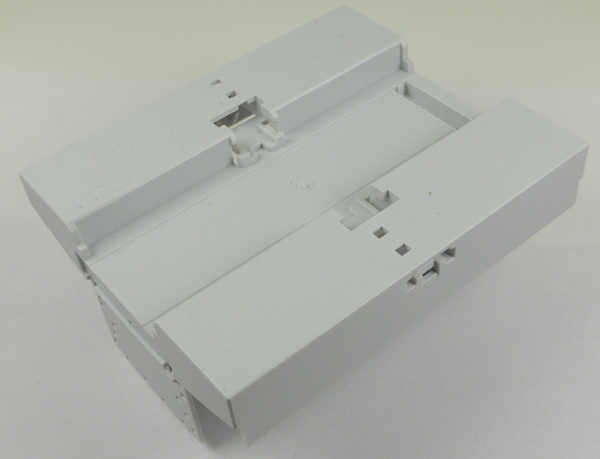

C’est ici que le rail DIN viendra se placer

Le montage du support de Raspberry Pi se fait sans outil, on clipse simplement la réglette

Les deux supports sont montés en quelques secondes

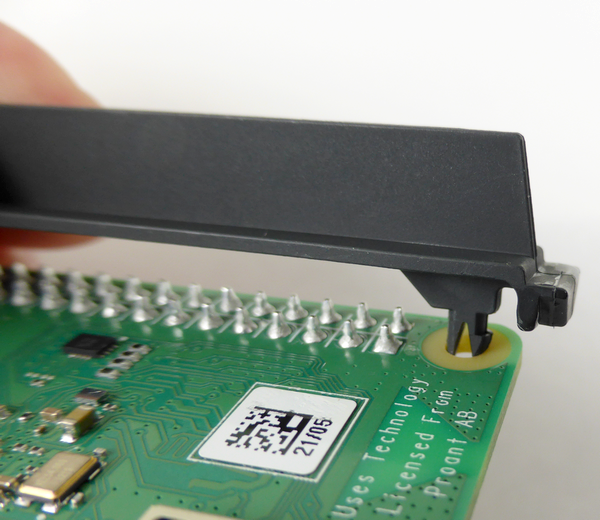

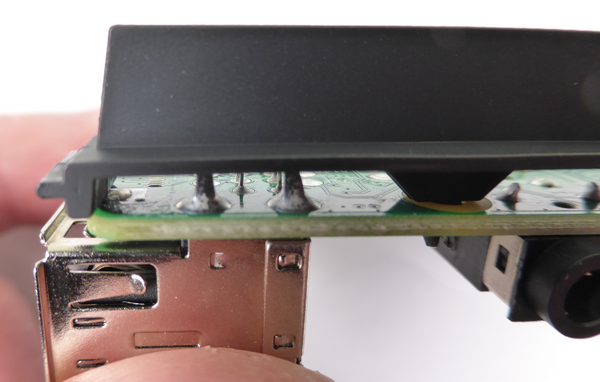

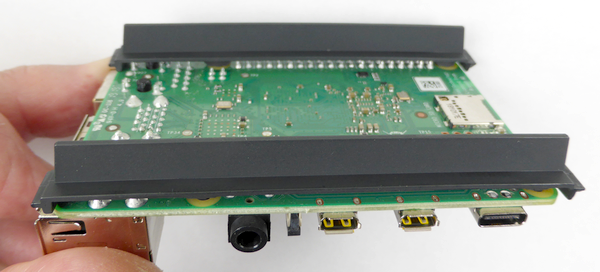

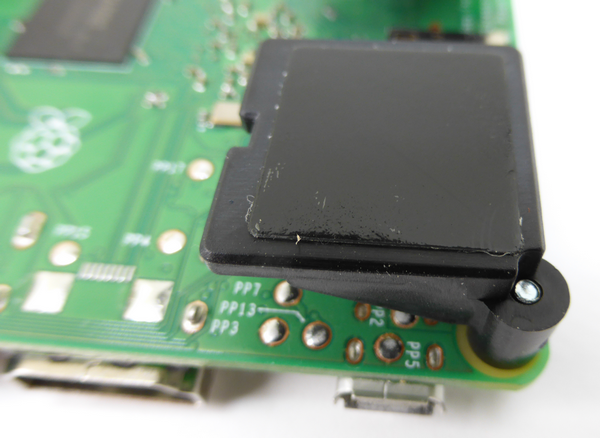

La forme de la réglette a été bien pensée… Elle surplombe les soudures

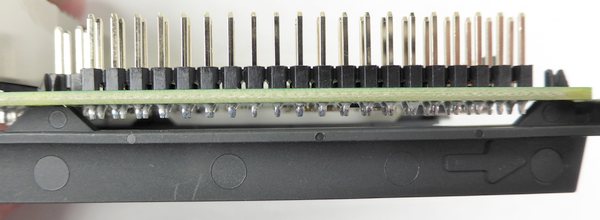

Ici côté GPIO, les soudures sont dégagées de la réglette

Mise en place du Raspberry Pi dans la partie haute du boîtier

D’un côté on a des encoches rectangulaires. L’ouverture rectangulaire permet de monter tous les modèles de Pi, du 3 ou du 4.

De l’autre côté les encoches sont trapézoïdales. On ne peut pas inverser

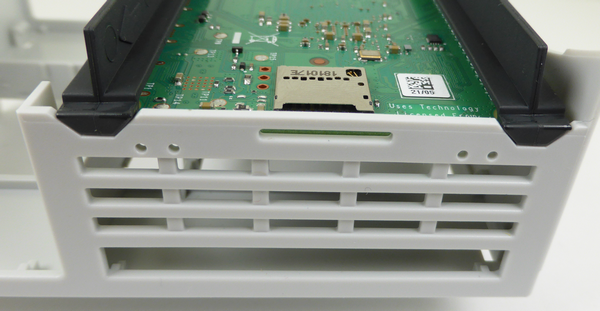

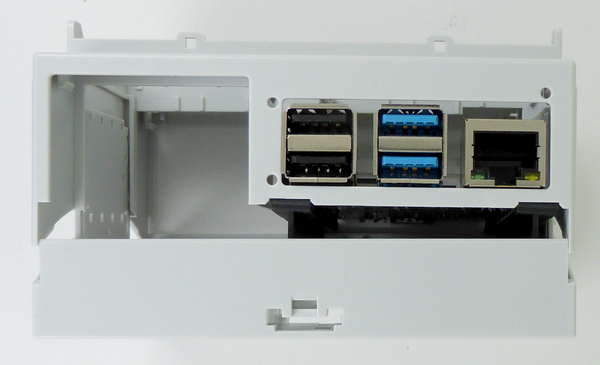

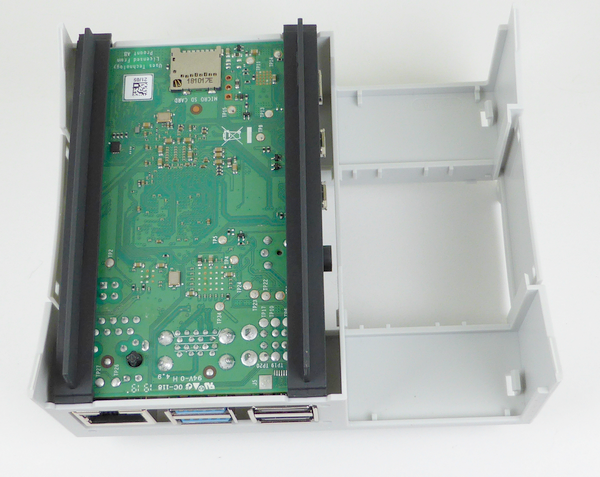

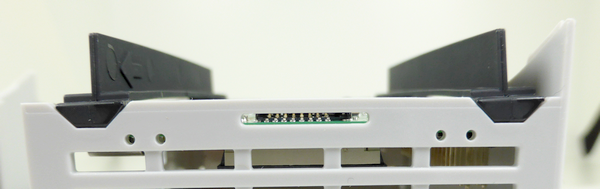

Une fois en place, l’emplacement de la carte est accessible par une fente. On voit ici que le support de micro SD est bien aligné avec l’ouverture.

De ce côté aussi l’ouverture permet de monter n’importe quel modèle de Raspberry Pi. Il faudra prévoir des connecteurs coudés pour le raccordement. Les fils sortiront par l’ouverture.

Mise en place de la partie basse. C’est une simple glissière

Deux clips de chaque côté pour verrouiller les deux parties

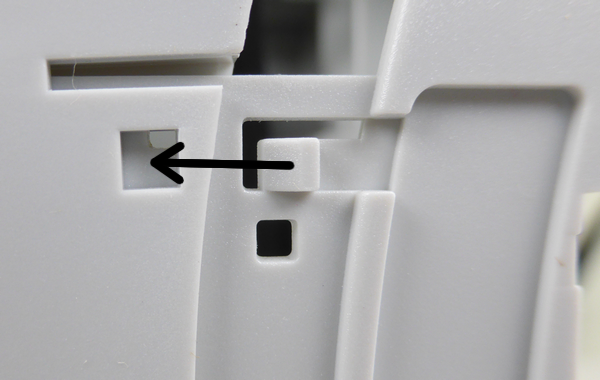

A la fin du montage, les clips doivent être dans les ouvertures carrées. Le démontage est facile en appuyant un peu sur le clip.

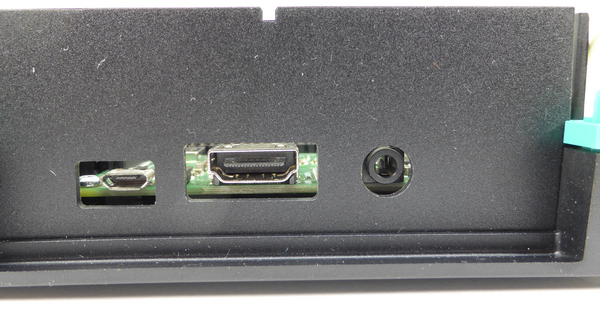

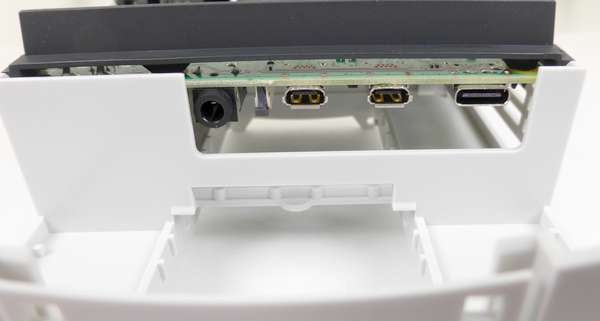

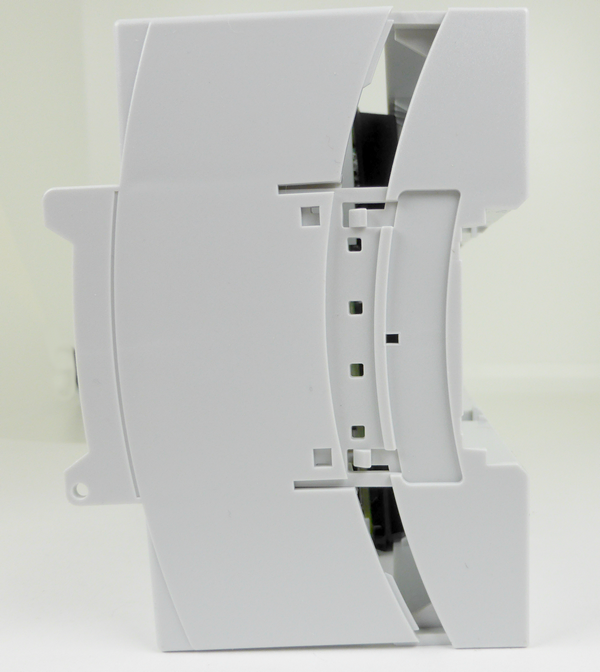

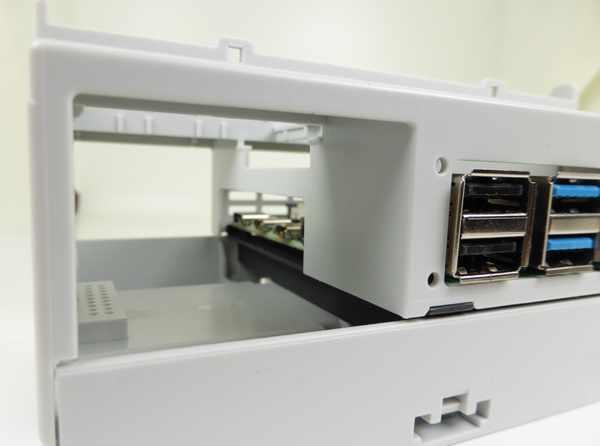

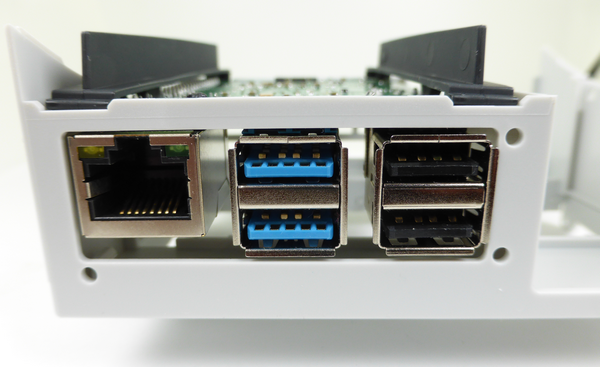

L’accès aux prise d’alim et vidéo est toujours possible

Mettre en place le couvercle en forçant un peu sur les axes

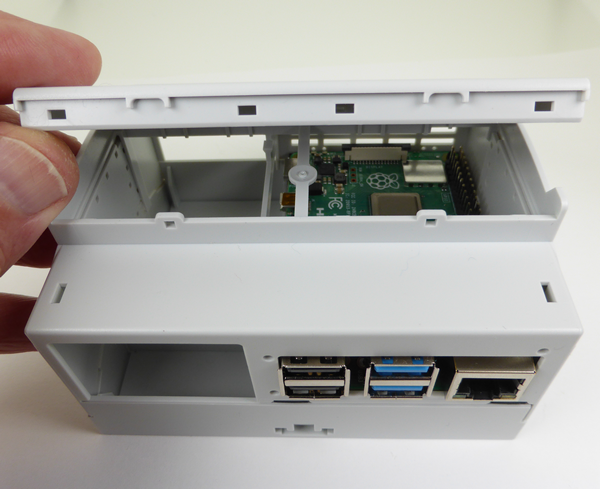

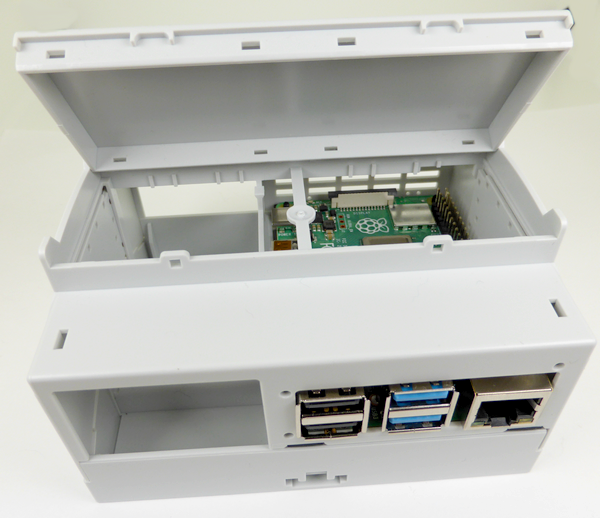

Le couvercle est en place et fonctionne bien. Comme les axes sont neufs, il reste ouvert. On voit aussi qu’il reste de la place pour installer des options, des circuit imprimés avec des convertisseurs etc.

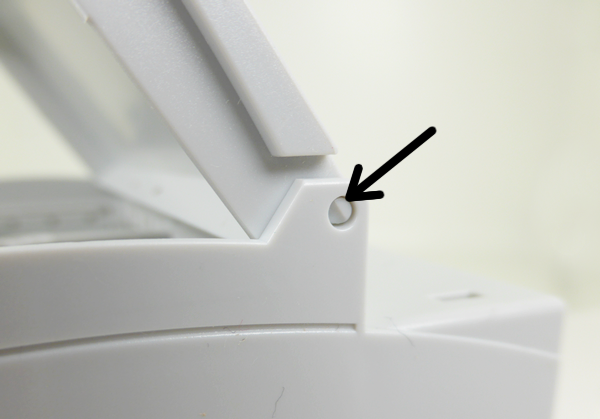

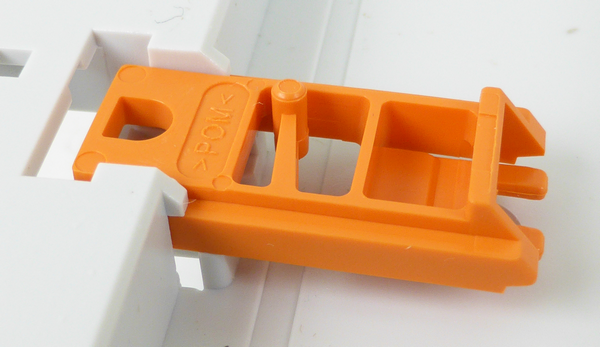

Mise en place d’un clip de verrouillage. Le trou à gauche est utilisé pour passer une vis en cas de montage mural.

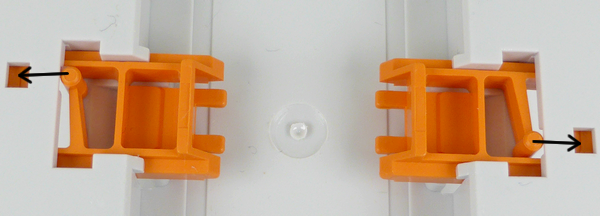

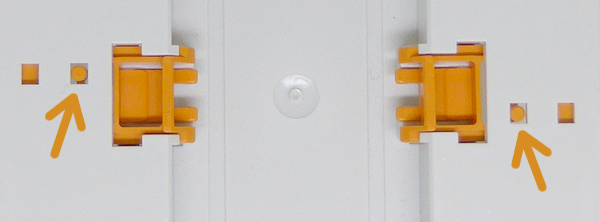

Lorsque les clips sont en place, le cylindre rouge apparait dans l’ouverture carrée. L’autre ouverture est utilisée quand on monte la boite contre un mur. Dans ce cas le clip de verrouillage devient le support dans lequel on monte la vis.

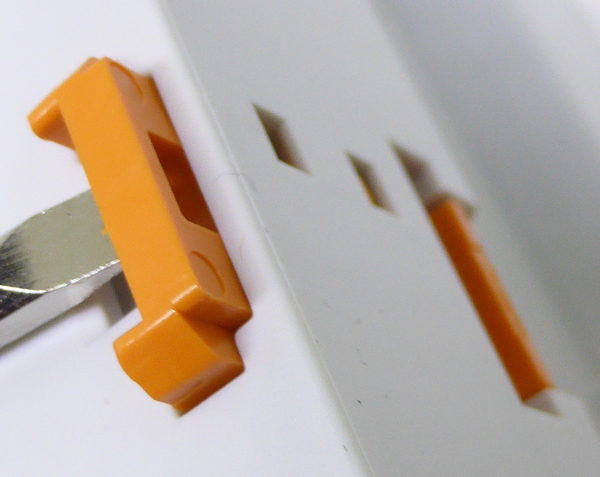

Déverrouillage du  boîtier avec un tournevis qui tire le clip et libère le rail DIN



Boîtier de la gamme UCS-RPI

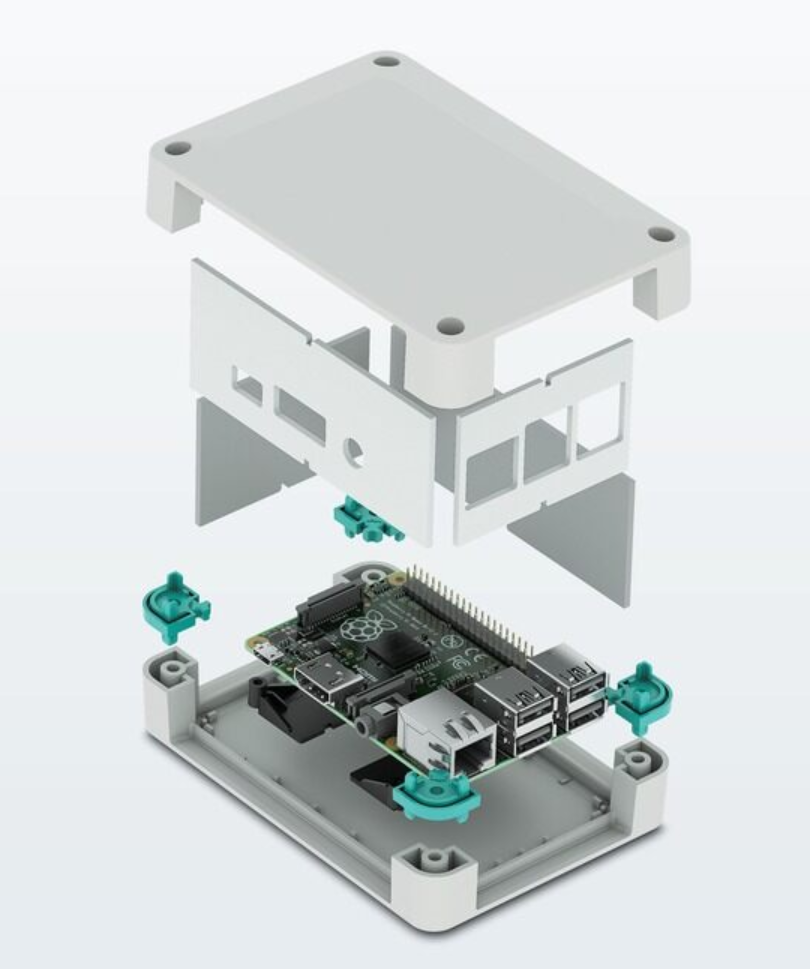

Ces boîtiers protègent les modèles Raspberry Pi 2B et 3B, 3B+ de manière sûre contre les influences mécaniques et physiques. La série UCS-RPI est adaptée pour les boîtiers de table, muraux ou sur rail DIN.

Documentation

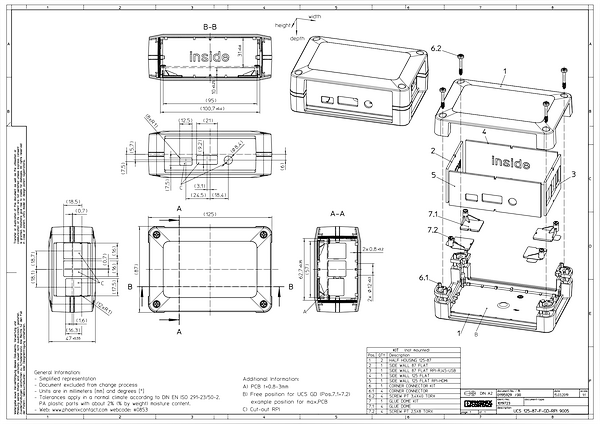

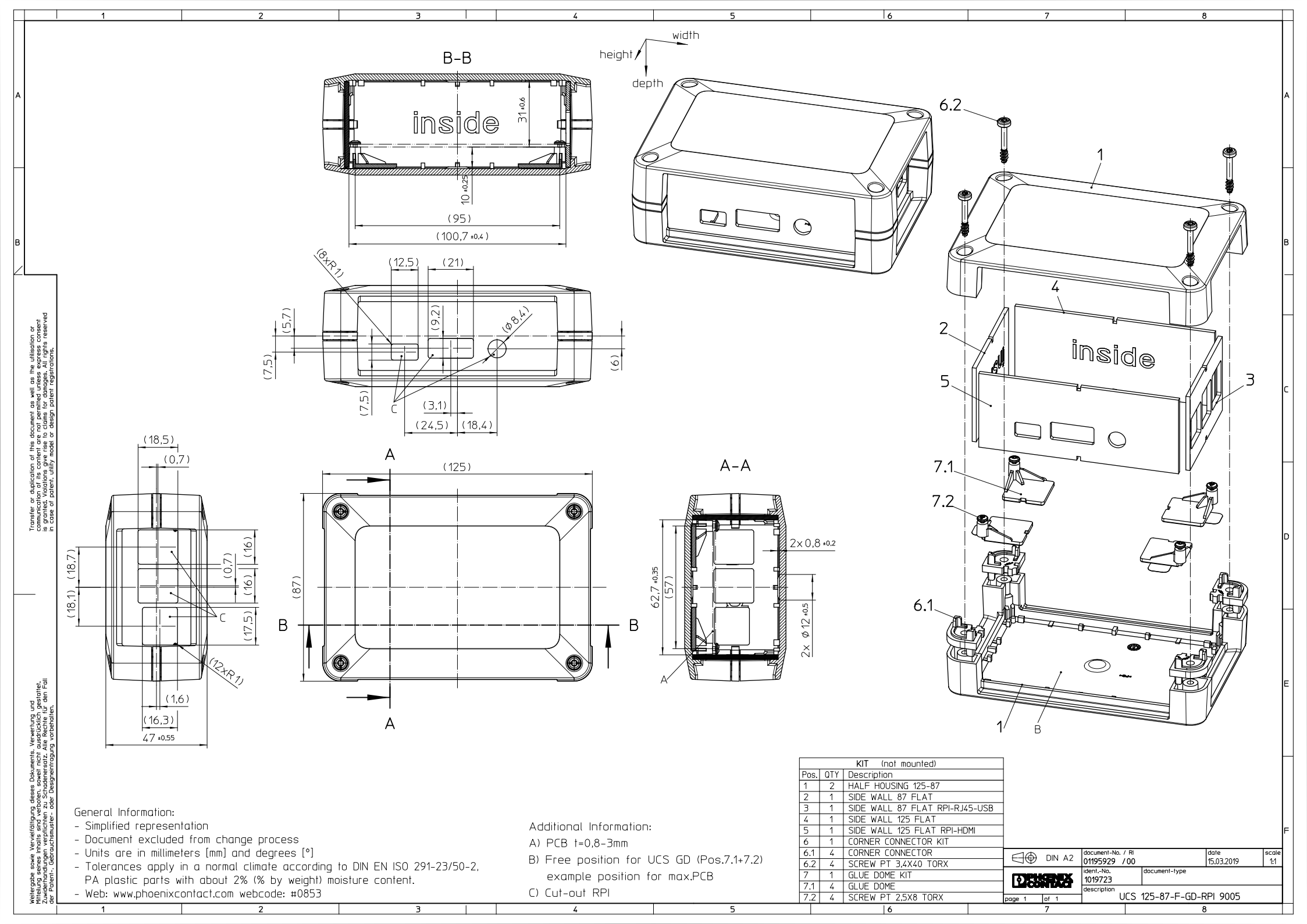

Boitier UCS-RPI de Phoenix contact

Cliquez pour agrandir

Pour cette gamme également la documentation est conséquente et très précise.

Caractéristiques

  • Deux formats de boîtier : 125 mm x 87 mm, 145 mm x 125 mm
  • Plage de température : -40 °C à +100 °C
  • Matériau : polycarbonate PC (UL V0)
  • Couleurs : gris clair (RAL 7035), noir (RAL 9005)

Le montage en images

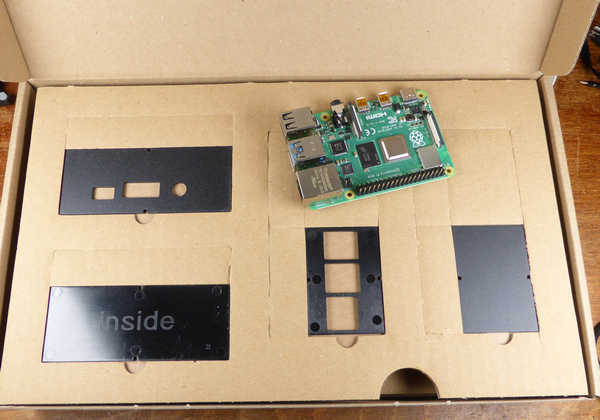

Là on est dans une autre gamme. Le Raspberry Pi donne l’échelle. La boîte en carton fort mesure 31x19x6 cm. A l’ouverture on a juste les plaques latérales qui apparaissent

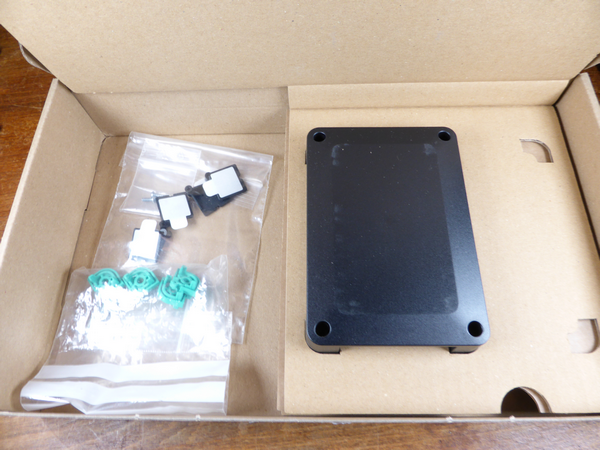

Si on ouvre la première plaque de carton, on trouve 1/2 coffret et les sachets contenant les accessoire.

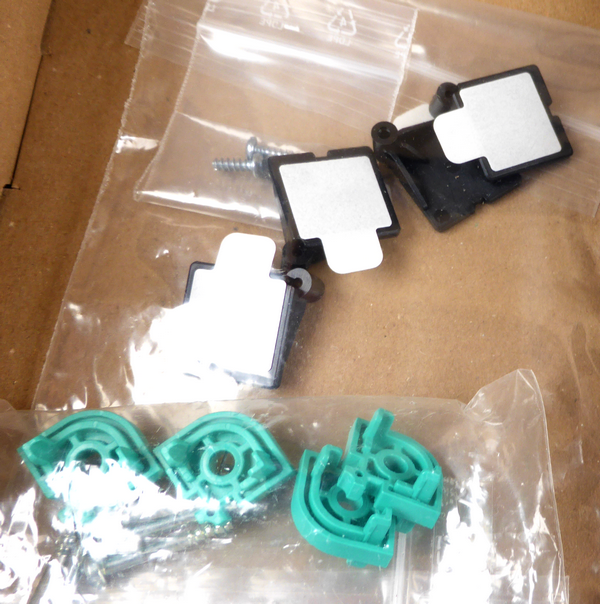

Ici on a les supports autocollants qui vont permettre d’adapter le boitier à plusieurs cartes, ainsi que les entretoises qui viennent se positionner entre les 2 1/2 coques.

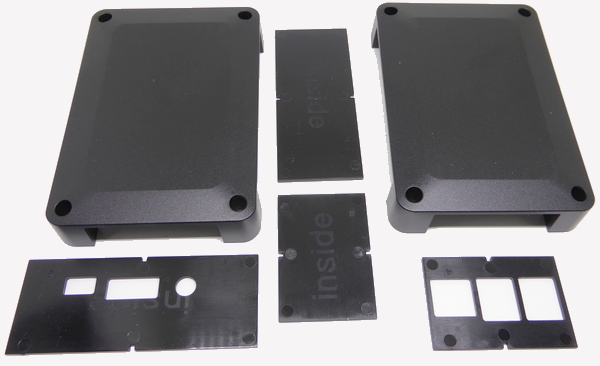

Toutes les pièces du coffret sont sorties de la boîte

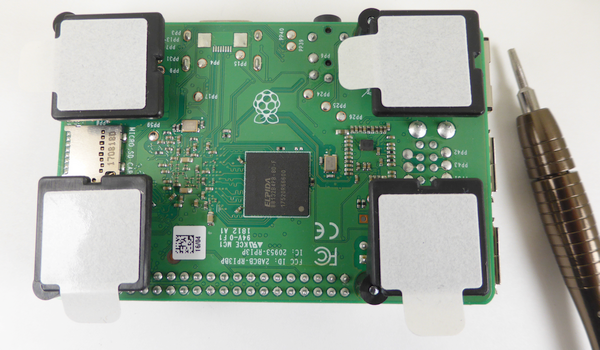

Un test avec les supports (sans enlever la protection du double face)

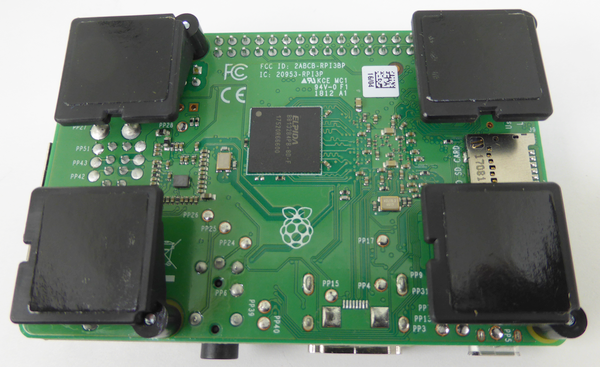

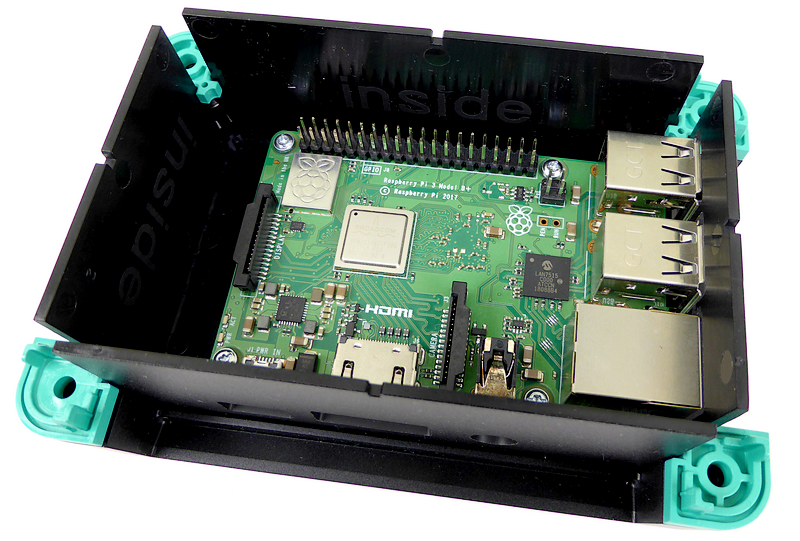

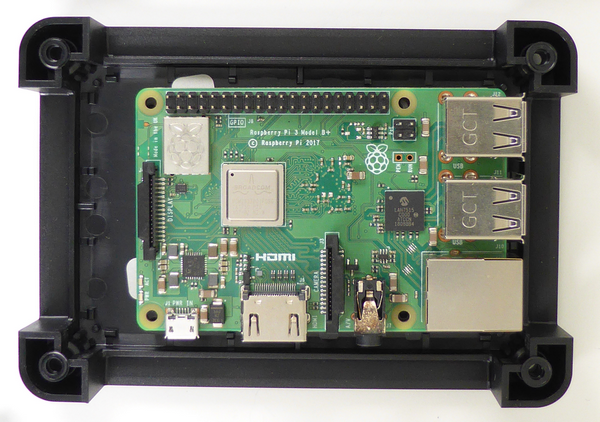

Le Raspberry Pi vient se poser sur les supports

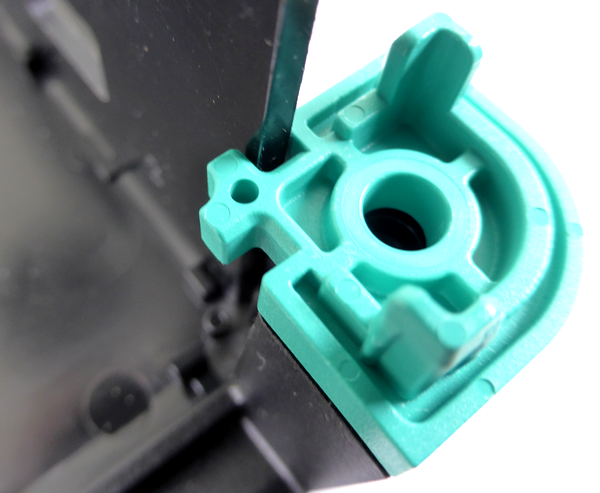

Mise en place des entretoises

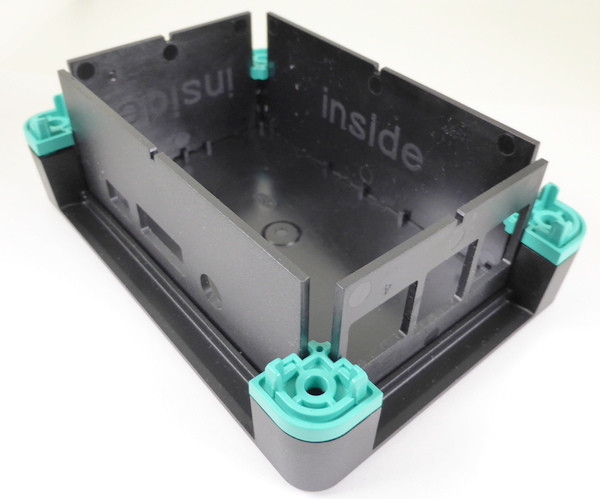

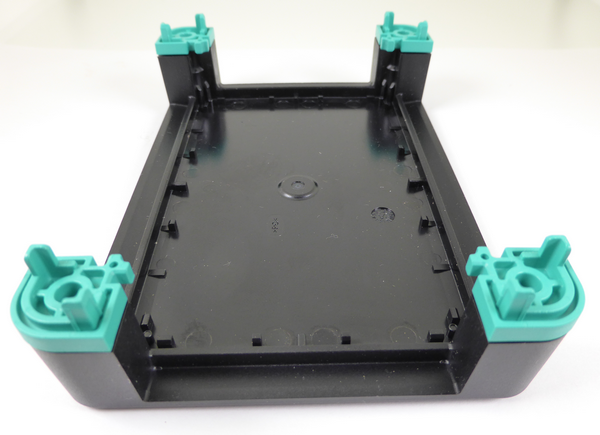

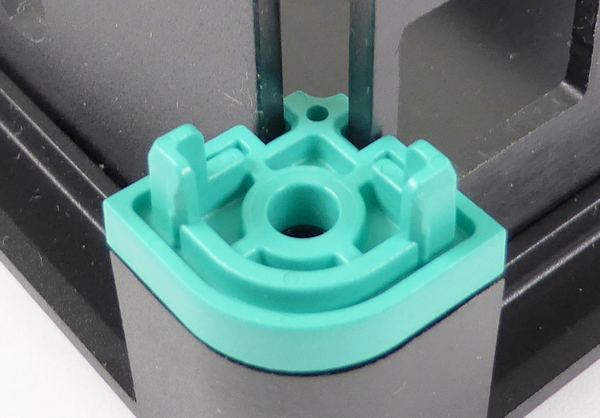

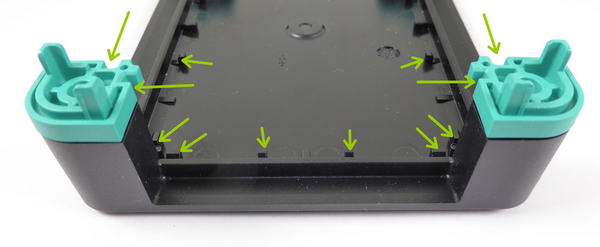

C’est un système d’encoches et de tétons en plastique qui va maintenir les flancs du boîtier

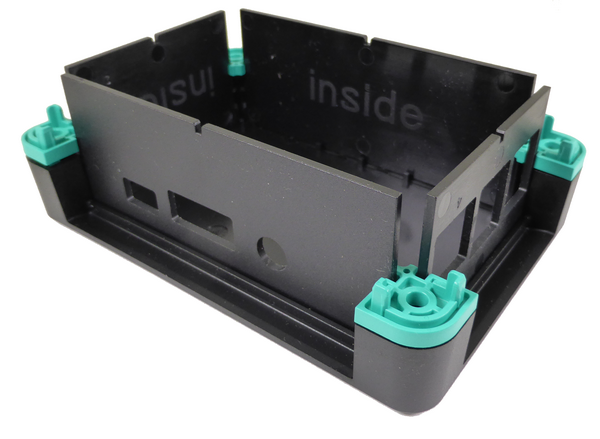

Une fois en place, les côtés sont maintenus et ne bougent plus

Les plaques sont épaisses et rassurent déjà sur la solidité

Les supports sont vissés avec des vis Torx T6

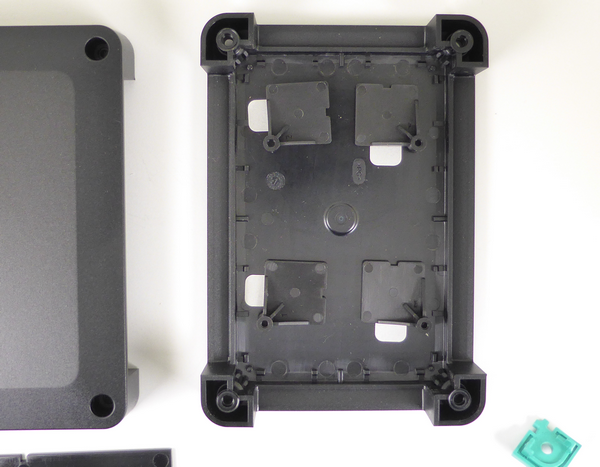

Lorsque les 4 supports sont vissés…

Une dernière vérification avant de coller pour vérifier que tout est bien aligné

C’est parfait on peut enlever la protection blanche des doubles faces

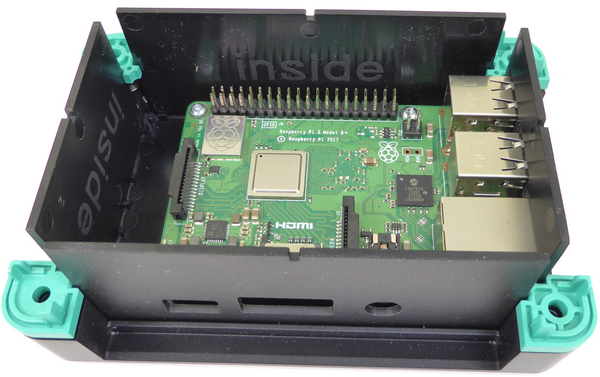

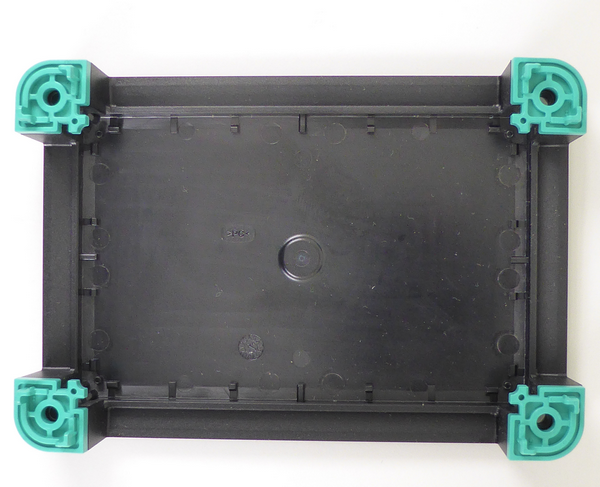

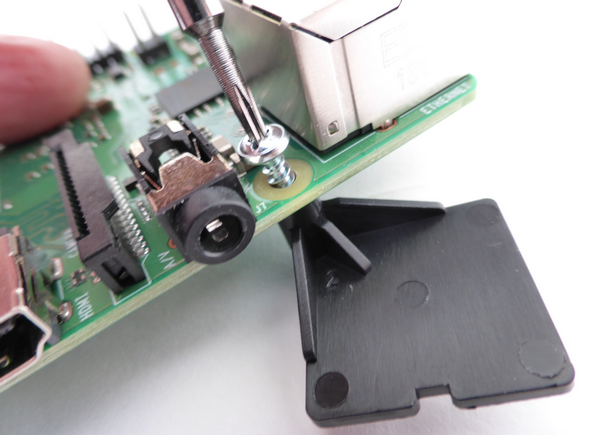

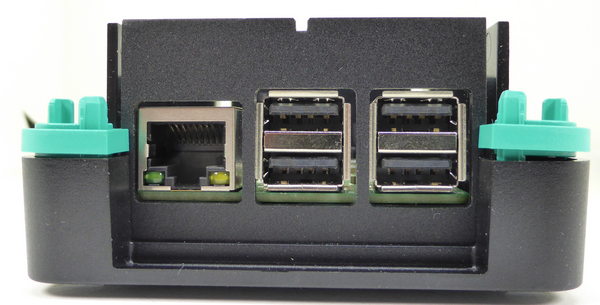

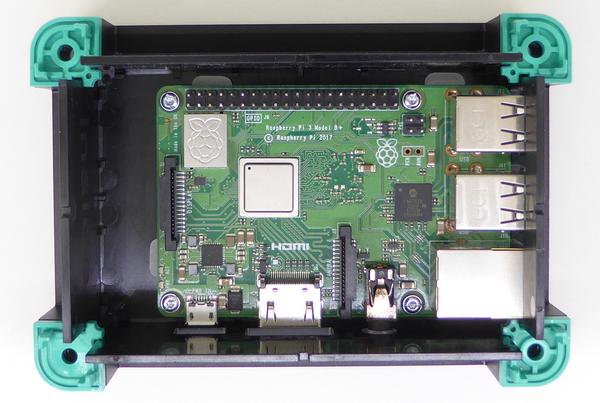

Coller le Raspberry Pi bien en place en mettant d’abord les prises USB-Ehthernet en position. Attention, quand c’est collé… c’est collé ! On voit aussi qu’il y a de la place au dessus de la carte Raspberry Pi pour positionner au moins une carte d’extension.

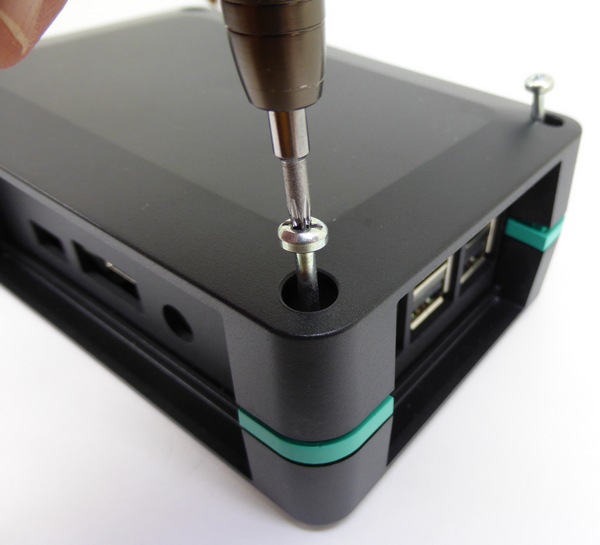

Mise en place des 4 vis d’angle du boîtier avec des vis Torx T9

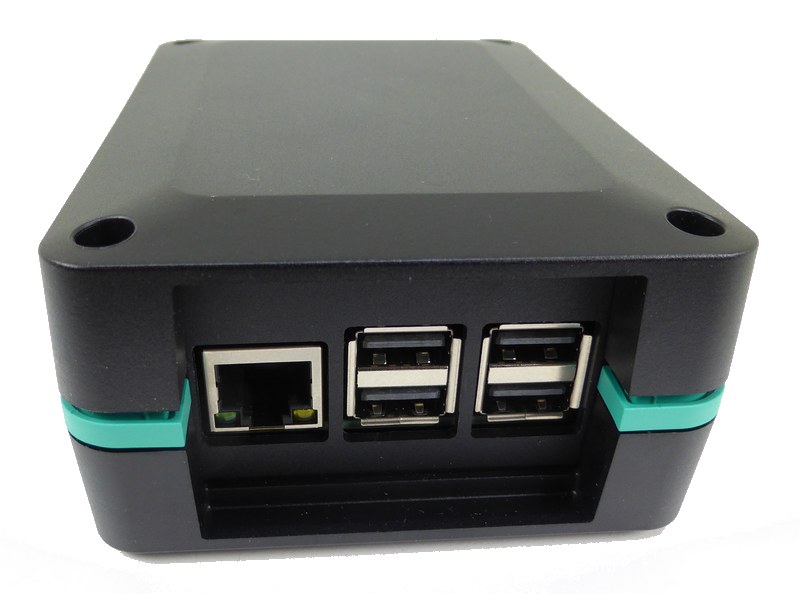

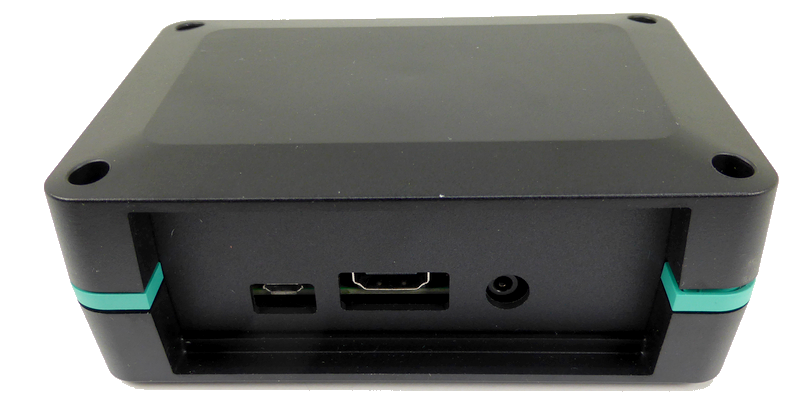

Et on se retrouve avec un boîtier qui semble costaud 🙂



Conclusion

Deux boîtiers aux normes industrielles, très différents cependant. Le premier destiné à se clipser dans une armoire sur un rail DIN est le moins cher (~21€). Il est plus léger et sera utilisé dans un milieu “protégé” comme peut l’être une armoire électrique :).

Le Boîtier UCS-RPI est quant à lui beaucoup plus solide car destiné à résister à des agressions, des températures élevées… Là on est plutôt autour de 50€. Mais Si cette somme semble déraisonnable pour un maker, dans le monde industriel ce n’est pas le plus important. Il faut surtout protéger le matériel pour éviter les arrêts de production. Pour tester sa solidité, je suis tout simplement monté dessus, avec le Raspberry Pi monté dedans. Je fais un peu moins de 100Kg mais il a vaillamment résisté 😉

Pour ceux qui ont des solutions comme de la domotique/immotique à mettre en place, ces boîtiers peuvent fournir une bonne protection.

Sources

Boitier RPI-BC pour rail DIN
Chez RS-Composants
Notice d’Installation
Notice technique
Chez Phoenix

Boitier UCS 125-87-F-GD-RPI
Chez RS-Composants
Notice Technique
Chez Phœnix Contact
