Arrêtons la mise en boîte ! Un boitier DIY (ou pas) pour la framboise314, fabriquez votre propre boîte pour le Raspberry Pi

Je me suis plusieurs fois fait mettre en boîte par des gens qui ont vu le Raspberry Pi au bout de ses fils, parfois en équilibre plus ou moins (in)stable, parfois glissant doucement, tiré dans un sens par le câble HDMI un peu trop lourd pour lui, basculant sur le côté, emmené par le poids du câble Ethernet. Mais surtout un ordinateur tout nu, ça court le risque de toucher des objets métalliques (regardez autour de vous, il y en a plein !), de se retrouver sous une douche de café (ou pire, une boisson gazeuse capable de décaper des pièces de monnaie, imaginez son effet sur votre framboise314!) qui vont transformer le plus proche circuit intégré en …. circuit désintégré.

Vous évoquerez alors au passé votre framboise314 : “J’avais un Raspberry Pi….”

Boîte transparente (ebay)

Boîte transparente (ebay)

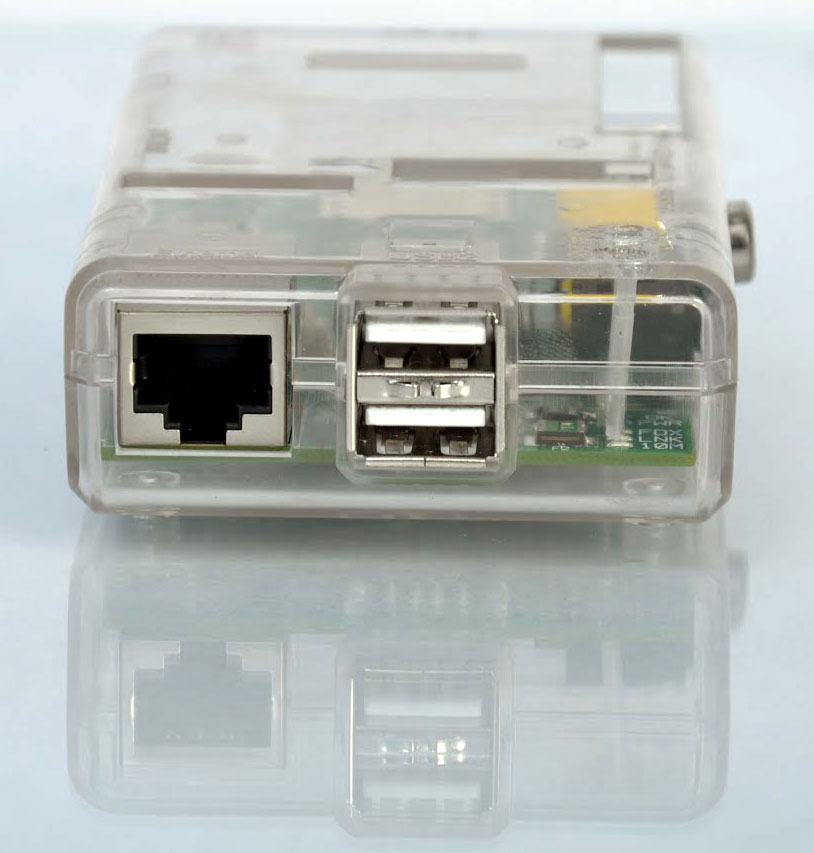

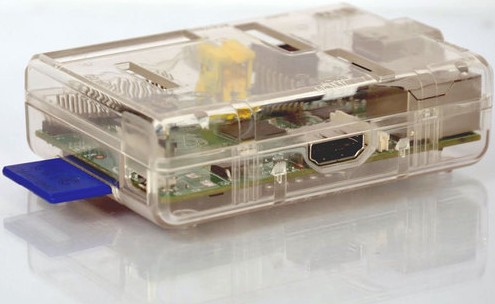

J’ai donc fait quelques recherches et trouvé pour 5€ ce boitier sur ebay, pour protéger ma framboise314. C’est un boîtier transparent fait de 2 demi coques clipsables, avec des ouvertures pour l’accès aux ports, et d’autres pour la circulation d’air. De quoi rassurer les futurs spectateurs de vos démos de Raspberry Pi.

Boîte transparente (ebay)

Boîte transparente (ebay)

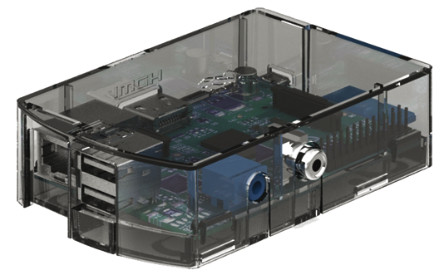

Dans la même gamme de matériel prêt à l’emploi, on trouve un boîtier chez RS composants pour 5€, en transparent, noir ou blanc.

Boîte transparente (RS composants)

Boîte transparente (RS composants)

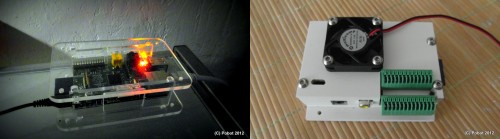

Pour ceux qui ont été intrigués par le terme DIY dans le titre, il signifie Do_It_Yourself : selon votre préférence “faites le vous-même” ou encore “fézi toi-même”. On trouve dans cette gamme les boitiers proposés par l’association de robotique Pobot, de Sofia-Antipolis. Ces sont deux boîtiers, un transparent et un plus sophistiqué, décrits en photos et dont les plans sont fournis.

Deux boîtiers pour le Raspberry Pi - DIY association Pobot

Deux boîtiers pour le Raspberry Pi – DIY association Pobot

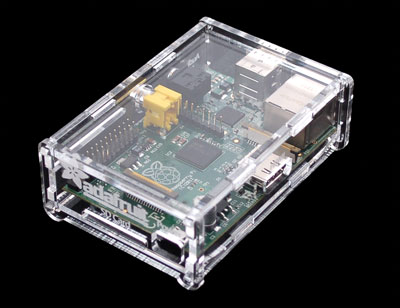

Dans le DIY en kit (on vous livre les pièces et vous les assemblez vous-même), il y a le boîtier proposé par Adafruit. Ce sont 6 plaquettes prédécoupées qui se clipsent pour former un boîtier pour le Raspberry Pi. La présentation est agréable comme vous pouvez le voir ci-dessous. Il en coûte 15$, avec un tarif dégressif par quantité.

Boite en kit proposée par Adafruit

Boite en kit proposée par Adafruit

Si vous cherchez vous trouverez bien d’autres versions de boîtiers, dont certains sous forme de fichier à imprimer avec une imprimante 3D. Attention cependant, certains n’ont pas attendu la sortie définitive de la framboise314 pour publier leurs œuvres, et certains modèles ont des ouvertures décalées (parfois jusque 5mm) par rapport au Raspberry Pi définitif.

Le modèle qui suit est mon préféré, c’est un vrai DIY que vous pourrez adapter à votre guise, tant pour la matière que pour la couleur. C’est tout simplement un boîtier à découper que vous pourrez imprimer sur le support de votre choix, papier cartonné, feuille de plastique (attention elles ne supportent pas toutes la température du four d’une imprimante laser ou d’un copieur!), ou encore reporter sur le support après impression sur une feuille normale.

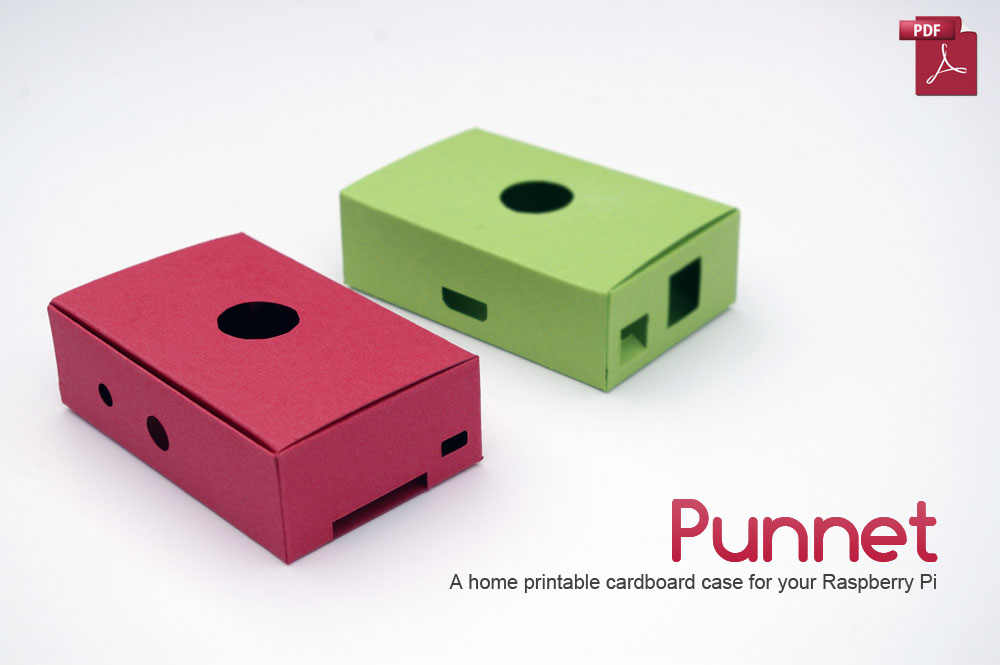

Plan du boîtier à découper PunnetAttention de bien régler votre impression pour que les deux segments de 50mm situés en bas du schéma soient très exactement à la bonne longueur. Votre boîtier sera ainsi un abri accueillant (et pas cher) pour votre framboise314. Le modèle est téléchargeable sur le site d’origine (/!\ version alpha 3) ou sur www.framboise314 : en format  PDF  ou  SVG.

Punnet : boîte à découper vous même

Punnet : boîte à découper vous même

Ah oui! Une dernière précision : punnet est un panier, une cagette, une boîte, dans laquelle on cueille ou présente les fruits à la vente.

Share Button
