Publié le 17 mai 2014 - par

Un boîtier DIN chez Yadom pour le Raspberry Pi

boitier_yadom_250pxLa mise en œuvre du Raspberry Pi pour une solution domotique implique de « loger » le RasPi.

Boîtiers électriques détournés de leur utilisation première ou boîtes de récupération diverses adaptées à coup de lime et de colle sont de rigueur.

Voici un boitier pour le Raspberry Pi qui se clipse sur un rail DIN standard. Proposé par Yadom (je vous avais présenté leur carte RTC pour le Raspberry Pi il y a un an) ce boîtier va faciliter  l’intégration d’un Raspberry Pi car il est prévu pour le recevoir et se clipse directement dans une armoire électrique…

Disponible chez Yadom, il ne coûte que 14,90€. Je vous laisse regarder quelque photos avant de vous présenter le modèle plus évolué que vous pouvez également trouver chez Yadom.

Boîtier DIN Yadom pour le Raspberry Pi - Version avec fenêtre transparente

Boîtier DIN Yadom pour le Raspberry Pi – Version avec fenêtre transparente

Boîtier DIN Yadom pour le Raspberry Pi - Version sans fenêtre transparente

Boîtier DIN Yadom pour le Raspberry Pi – Version sans fenêtre transparente

Boîtier DIN Yadom pour le Raspberry Pi - Vue arrière

Boîtier DIN Yadom pour le Raspberry Pi – Vue arrière

Boîtier DIN Yadom pour le Raspberry Pi - Vue latérale

Boîtier DIN Yadom pour le Raspberry Pi – Vue latérale

En plus de ce boîtier de base, Yadom propose un boîtier rail DIN pour Raspberry Pi qui comporte à la fois un afficheur OLED et un Clavier 4 touches montés derrière une façade transparente.

Afficheur:
– Technologie OLED
– Couleur : Blanc
– Taille: 0.96″
– Résolution: 128×64 pixels
– Connexion: SPI

Clavier:
– 4 touches sensitives
– Connexion: GPIO

 La carte afficheur / clavier est équipée de son connecteur pour le raccordement au connecteur d’extension du Raspberry Pi

Compatibilité logicielle avec la plupart des librairies d’afficheur OLED (chip SSD1306).

Ce boîtier disponible également sur le site de Yadom coûte 44,30 €.

Boîtier DIN Yadom avec afficheur OLED et clavier

Boîtier DIN Yadom avec afficheur OLED et clavier

Boîtier DIN Yadom avec afficheur OLED et clavier

Boîtier DIN Yadom avec afficheur OLED et clavier

Boîtier DIN Yadom avec afficheur OLED et clavier - Connexion de la carte afficheur/clavier au Raspberry Pi

Boîtier DIN Yadom avec afficheur OLED et clavier – Connexion de la carte afficheur/clavier au Raspberry Pi

Boîtier DIN Yadom avec afficheur OLED et clavier - Boîtier et carte support du Raspberry Pi

Boîtier DIN Yadom avec afficheur OLED et clavier – Boîtier et carte support du Raspberry Pi

Boîtier DIN Yadom avec afficheur OLED et clavier - Boîtier et carte support du Raspberry Pi

Boîtier DIN Yadom avec afficheur OLED et clavier – Boîtier et carte support du Raspberry Pi

Boîtier DIN Yadom avec afficheur OLED et clavier - Afficheur et clavier

Boîtier DIN Yadom avec afficheur OLED et clavier – Afficheur et clavier

Boîtier DIN Yadom avec afficheur OLED et clavier - Afficheur et clavier

Boîtier DIN Yadom avec afficheur OLED et clavier – Afficheur et clavier

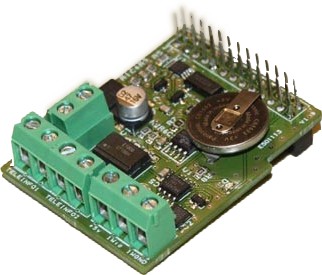

Vous trouverez également chez Yadom une carte nommée RPIDOM destinée à faciliter la réalisation d’une solution domotique. Cette carte coûte 39,90 €.

La carte RPIDOM offre les fonctionnalités suivantes :
– deux connecteurs téléinformation pour compteur type EDF
– un connecteur bus domotique 1-wire
– une horloge sauvegardée (RTC)
– un connecteur d’alimentation

La carte dispose d’un connecteur qui permet de superposer les extensions GPIO.

rpidom2v2

RPIDOM est la carte d’extension idéale pour développer un serveur domotique autonome, mesurer la consommation électrique de votre domicile et/ou la production de votre installation photovoltaïque, enregistrer des températures avec le bus 1-wire, etc… (dixit Yadom)

Conclusion

Pour tous ceux qui se lancent dans la domotique, ces boîtiers devraient permettre une présentation « professionnelle » de votre réalisation.

N’hésitez pas à nous faire part de vos remarques sur la mise en œuvre de ces produits.

Sources

Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. .

13 réflexions au sujet de « Un boîtier DIN chez Yadom pour le Raspberry Pi »

  1. rdasoft

    Merci pour votre présentation de ces produits! C’est exactement ce que je cherchait pour pourvoir intégrer mon Raspberry dans mon installation domotique. Dans mon projet, je souhaite faire la mesure de température, la télérelève et le couplage avec mon installation KNX. Entre le boitier et la carte Yadom, je croit que il n’y a plus qu’à… Plus généralement merci pour votre site et votre livre!

    Répondre
  2. Simplearetenir

    Merci pour cette présentation. Par contre qu’en est-il de l’alimentation ? Pour ce genre de boitier, ce serait intéressant d’avoir une option avec alimentation. Avez vous une référence d’alimentation de bonne qualité ? Si j’ajoute des raspberry dans mes boitiers électriques, j’aimerais avoir une alimentation sure, qui ne risque pas de me déclencher un incendie donc exit un simple chargeur de portable. Avez-vous des suggestions ?

    Répondre
      1. admin Auteur de l’article

        Merci du complément Clem
        Effectivement il y a aussi une carte avec un régulateur à découpage qui accepte de 7 à 16V en entrée
        Cordialement
        François

        Répondre
      2. Casimir

        Bonsoir, un convertisseur DC/DC step-down à base de LM2596 coûte … 1€ (ebay). Par ailleurs, une centrale domotique a souvent besoin d’une batterie 12v ==> il suffit de modifier la boucle de contre-réaction d’une alim de portable pour passer la sortie à 13.8VDC + convertisseur DC/DC pour le RPi … on a alors une alim ininterruptible à un prix très raisonnable … ce que j’ai fait 😉

        PS: habitué aux sites anglophones, je dois reconnaître consulter celui-ci très régulièrement 🙂 Bravo François.

        Répondre
        1. admin Auteur de l’article

          Merci Casimir
          Le but de framboise314 est de mettre à disposition des infos présentes sur les sites anglophones pour les lecteurs qui ne lisent pas (ou difficilement l’anglais).
          Si vous voyez des articles qui peuvent être intéressants n’hésitez pas à les signaler, c’est avec plaisir que je traduirai les infos.
          Cordialement
          François

          Répondre
      1. admin Auteur de l’article

        Bonjour gUi
        Effectivement le prix (41,90€ H.T.) est beaucoup plus élevé mais c’est à destination industrielle et il n’y a aucun risque avec ce genre de matériel. (Bon d’accord, une panne est toujours possible mais le taux de panne doit être très faible).
        La garantie est de 3 ans et le MTBF de 800K Heures (91 ans) !
        Cordialement
        François

        Répondre
  3. Ping : Un boîtier DIN chez Yadom pour le Raspber...

  4. Olivier

    Hello,
    Ah bah c’est parfait pour caser un Pi près du compteur EDF et faire de la téléinfo 🙂

    Pour ceux que ça intéresse, voici un montage qui permet d’obtenir un graph de la puissance instantanée en V.A et en W, ainsi que le suivi de la conso HC/HP quotidienne 🙂

    Le tout avec un Raspberry Pi bien sûr, un script PHP/JavaScript, une BDD SQLite et des graphiques Google Chart 🙂

    http://www.magdiblog.fr/gpio/teleinfo-edf-suivi-conso-de-votre-compteur-electrique/

    Répondre
