Publié le 10 juin 2019 - par

Xiaomi Mi Router 4 : Routeur WiFi 2.4GHz et 5GHz

Pour améliorer la qualité du WiFI sur le stand framboise314, j’ai testé ce routeur WiFi Xiaomi Mi Routeur 4 que j’ai trouvé chez TomTop. L’idée est de créer un point d’accès proche pour pouvoir utiliser le réseau sans fil.

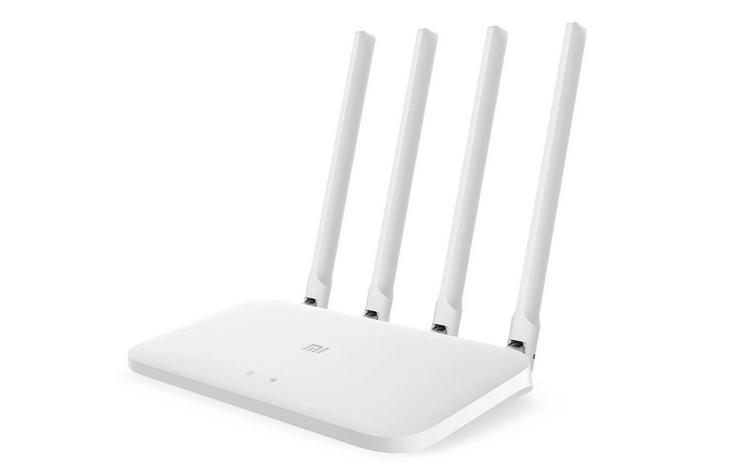

Routeur Xiaomi mi Router 4A

Souvent sur les stands dans les expositions, Maker Faire… on a du mal à faire fonctionner le matériel en WiFi. La raison ? Un réseau WiFi dont les bornes éloignées sont souvent sous-dimensionnées et… des centaines de visiteurs dont les smartphones sont activés en WiFi, en plus de tout ce qui tourne sur les stands.

La solution que j’ai vue sur de nombreux stands, c’est de mettre sur le stand un routeur (avec un Raspberry Pi derrière ?) pour faciliter la connexion des différents matériels. La bande 5GHz est un plus dans ce cas car pas encore trop utilisée sur les événements et disponible sur le Pi3B+.

Le déballage du Xiaomi Mi Router 4

Pas grand chose à signaler, le matériel arrive dans un carton bien protégé et à l’intérieur on a une coque en carton épais qui protège le routeur. Le tout fait environ 3cm d’épaisseur…

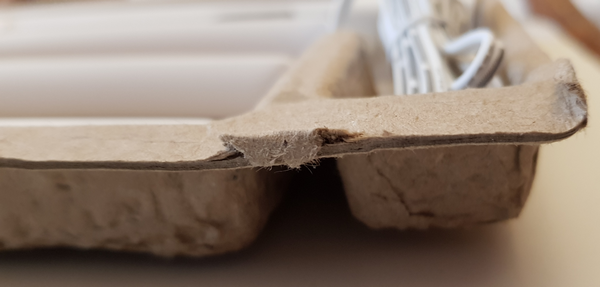

Le carton de protection est du type « carton à œufs »

Le matériel

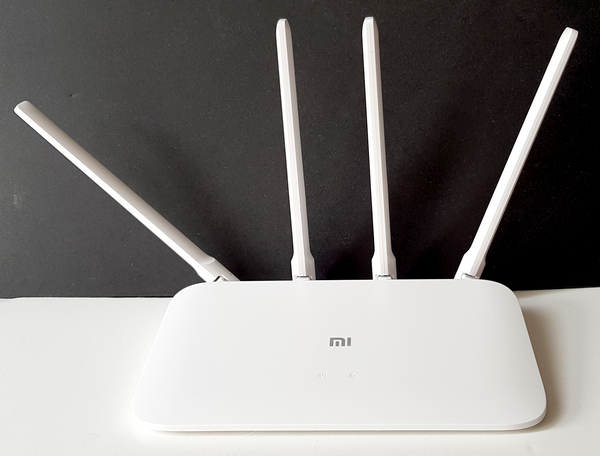

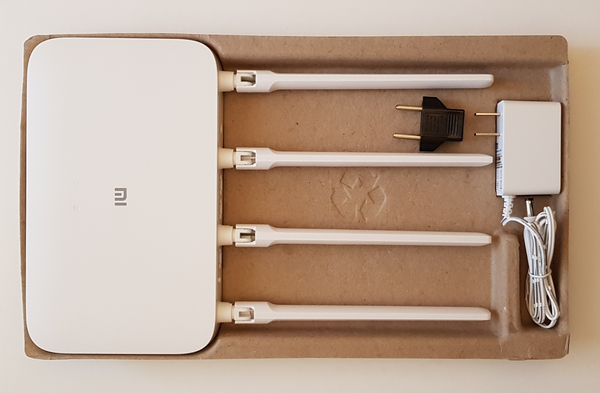

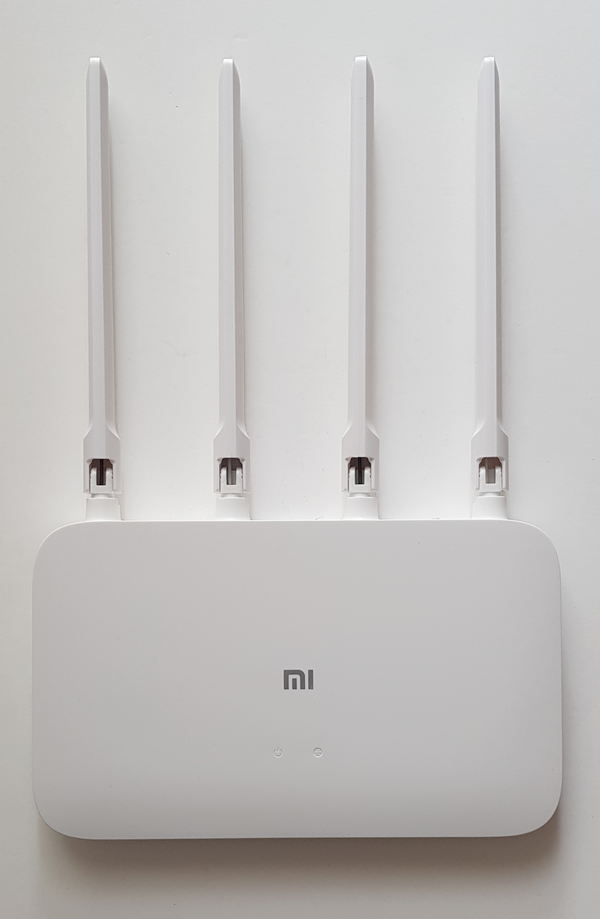

Le matériel tout juste sorti du carton. pas d’interrupteur A/M juste une alimentation à connecter…

Les 4 antennes se règlent facilement vous pouvez en changer l’orientation pour jouer sur la portée.

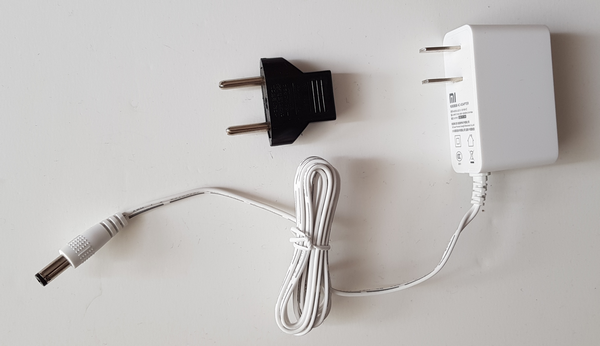

L’alimentation est livrée avec un adaptateur EU.

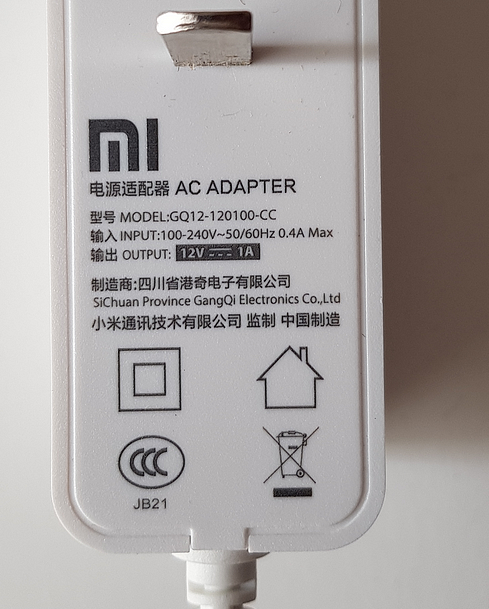

C’est un modèle classique 12V/1A

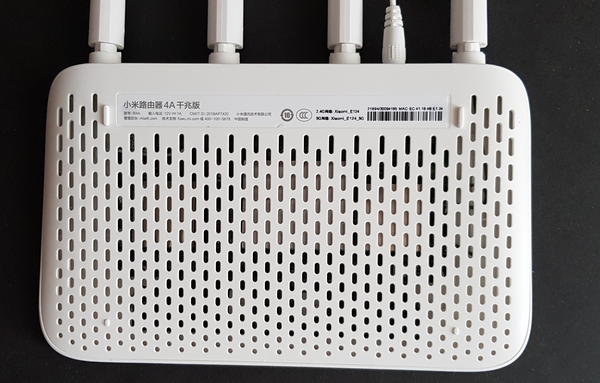

SOus le routeur on trouve l’étiquette d’identification avec le nom des SSID 2,4 et 5GHz, ainsi que l’adresse MAC du routeur. De nombreux trous garantissent une bonne ventilation.

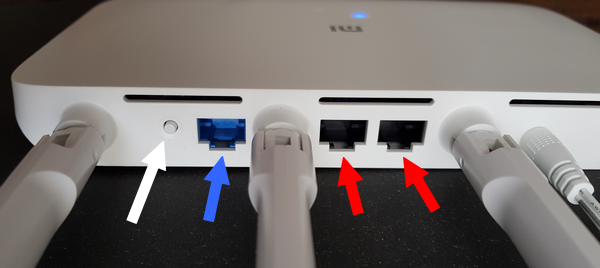

On trouve à l’arrière le bouton RESET (flèche blanche) sur lequel il faut appuyer une dizaine de secondes pour redémarrer le routeur, l’entrée WAN (flèche bleue) qui va se connecter à la box, et les 2 prises Ethernet 1Gb/s (flèches rouges).

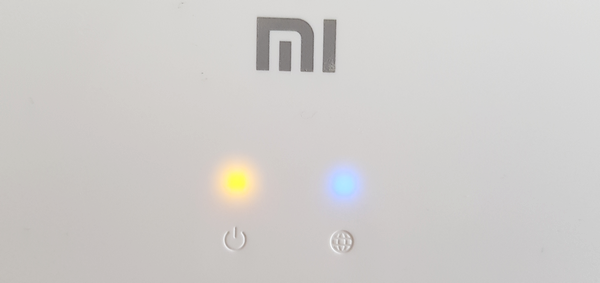

Les voyants

Il n’y en a que deux au démarrage le voyant A/M s’allume (à gauche) et le WiFi clignote.

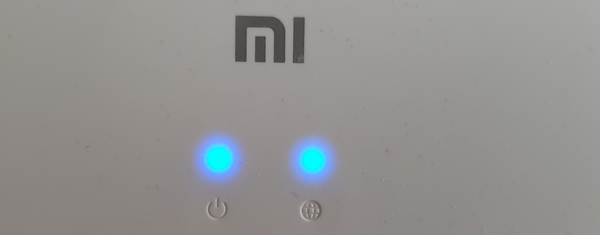

Quand la config est complète les deux voyants bleus sont allumés.

L’application

Le routeur ne comporte pas de prise USB. On ne peut pas partager un disque dur ou une clé USB, on ne peut pas non plus configurer le routeur via l’USB 🙁

On retrouve bien notre routeur parmi les adresses IP du DHCP de la box.

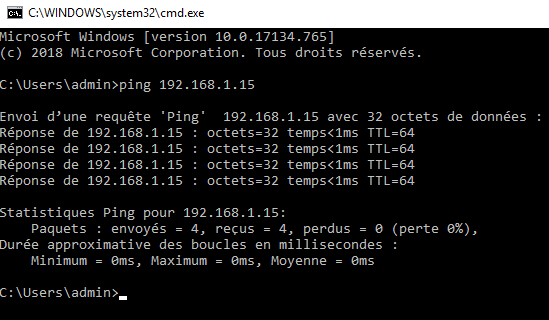

Le ping fonctionne mais c’est tout ce qu’on peut faire, la tentative de connexion à une page web située à cette adresse échoue lamentablement. Xiaomi a donc fait le choix de réserver le paramétrage à un accès WiFi par smartphone ou tablette avec son appli.

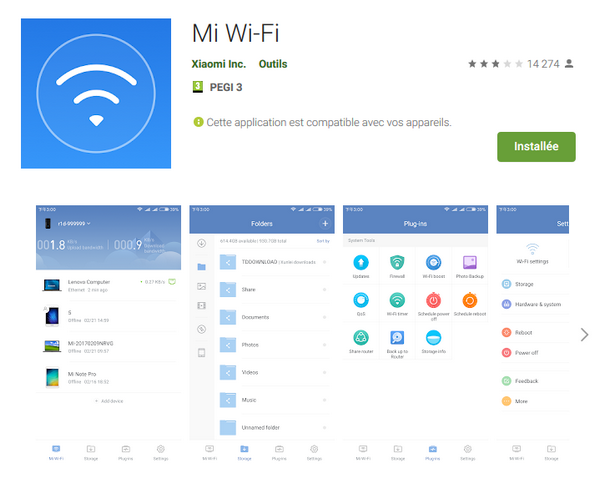

Le seul moyen est donc d’installe l’appli Mi Wi-Fi

et après il faut créer un compte (ça j’aime moins : pourquoi passer par un compte en Chine pour configurer un routeur Bourguignon ? Les voies de l’empire céleste me laissent songeur… enfin pas tant que ça ! si on sait que ce routeur peut gérer les capteurs domotiques de la marque …. tsss pas joli joli tout ça)

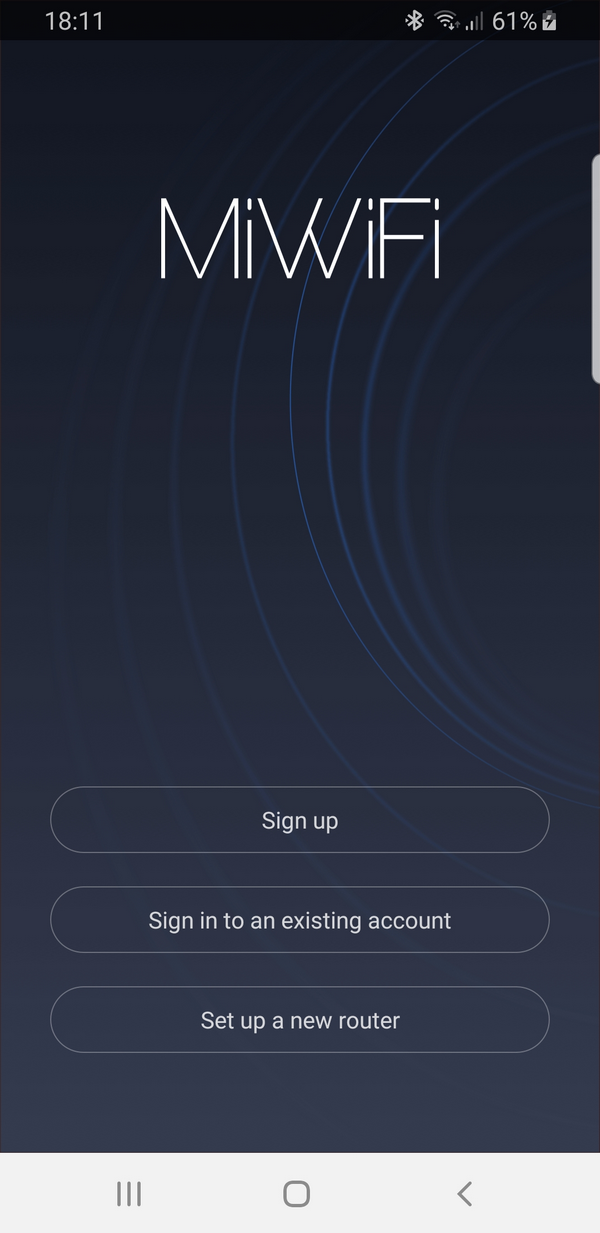

Lancez l’appli. Créez votre compte s’il n’existe pas. Allez ensuite sur Set up a new router.

L’appli va chercher le routeur

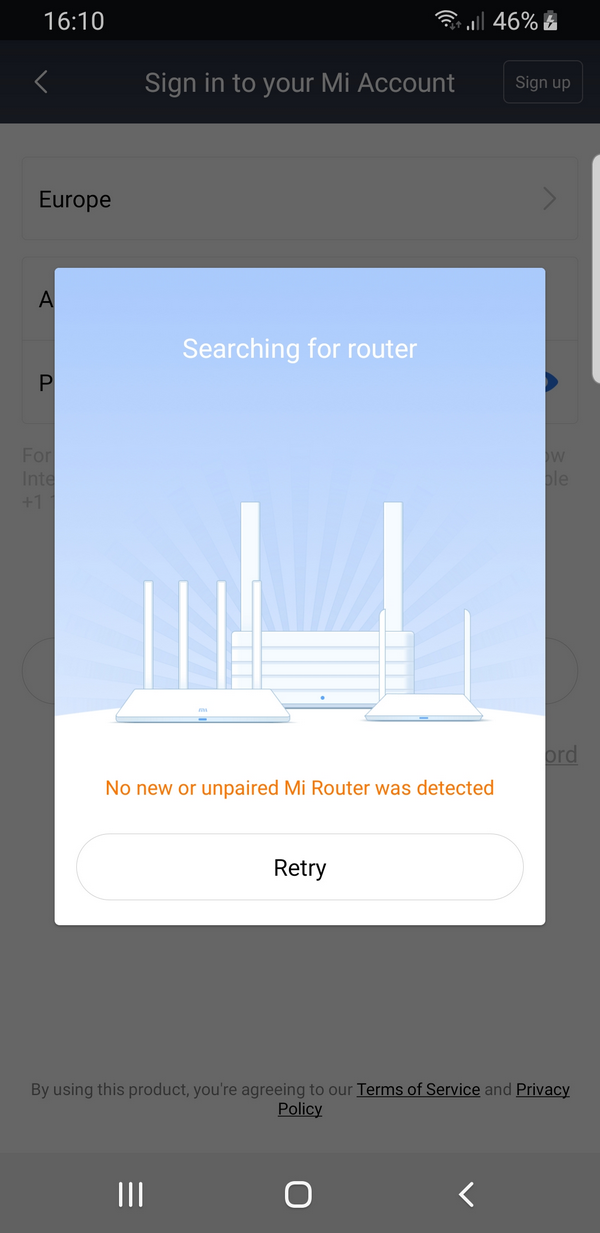

Si le routeur n’est pas sous tension ou s’il est déjà configuré il affiche un message d’erreur en rouge (dans mon cas je faisais un RESET si l’appli m’affichait ce message).

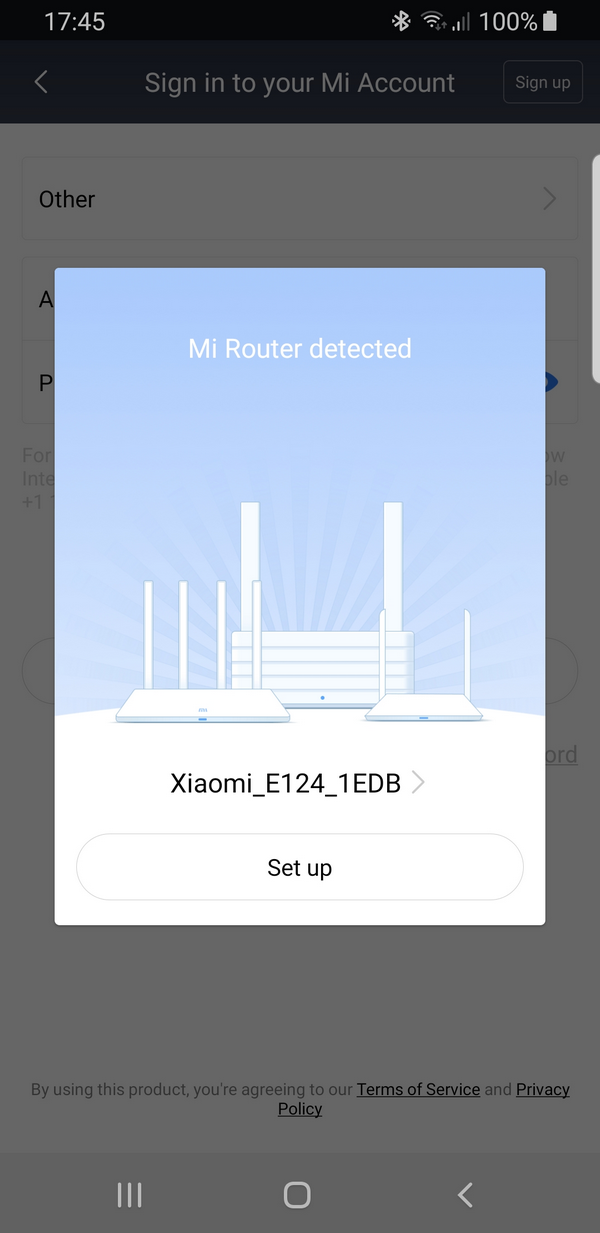

Si le routeur est reconnu, son nom s’affiche. Tapez sur Set up.

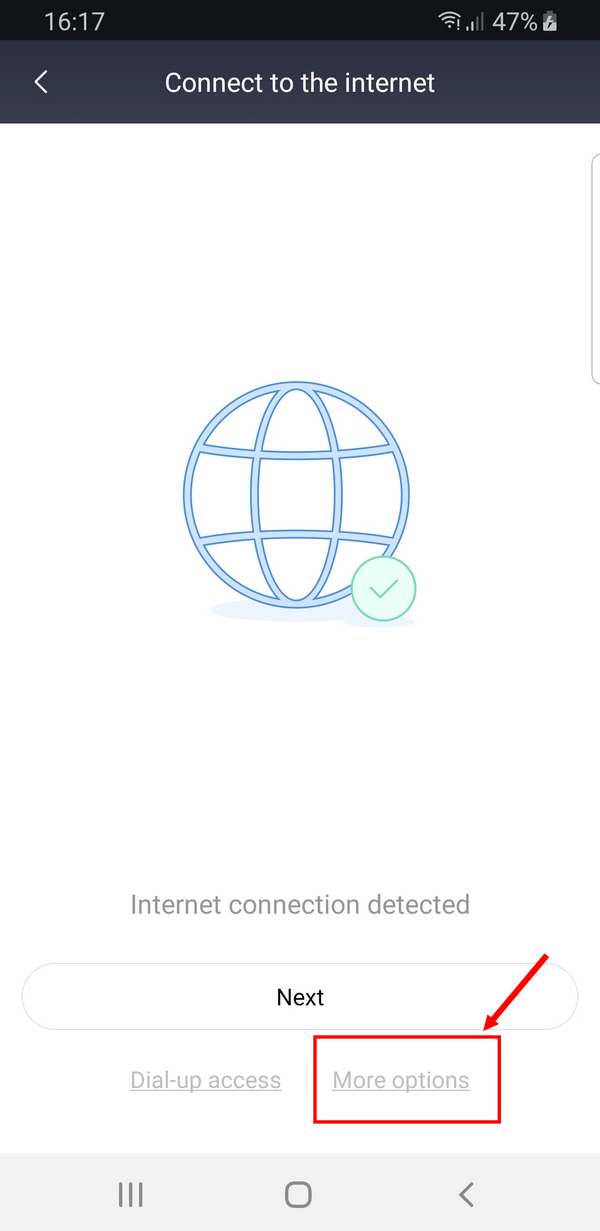

Cliquez sur More Options pour configurer le routeur.

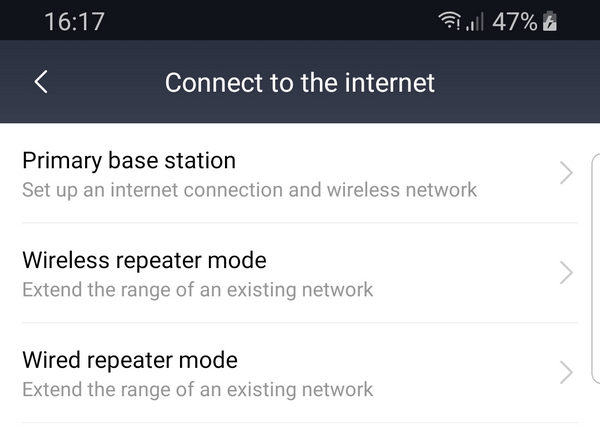

Vous pouvez configurer un accès de base (connexion à Internet et réseau WiFi), passer en mode répéteur, ou en accès WiFi à partir d’une connexion Ethernet. Ce sont ces deux dernières possibilités qui m’intéressent.

Mode répéteur

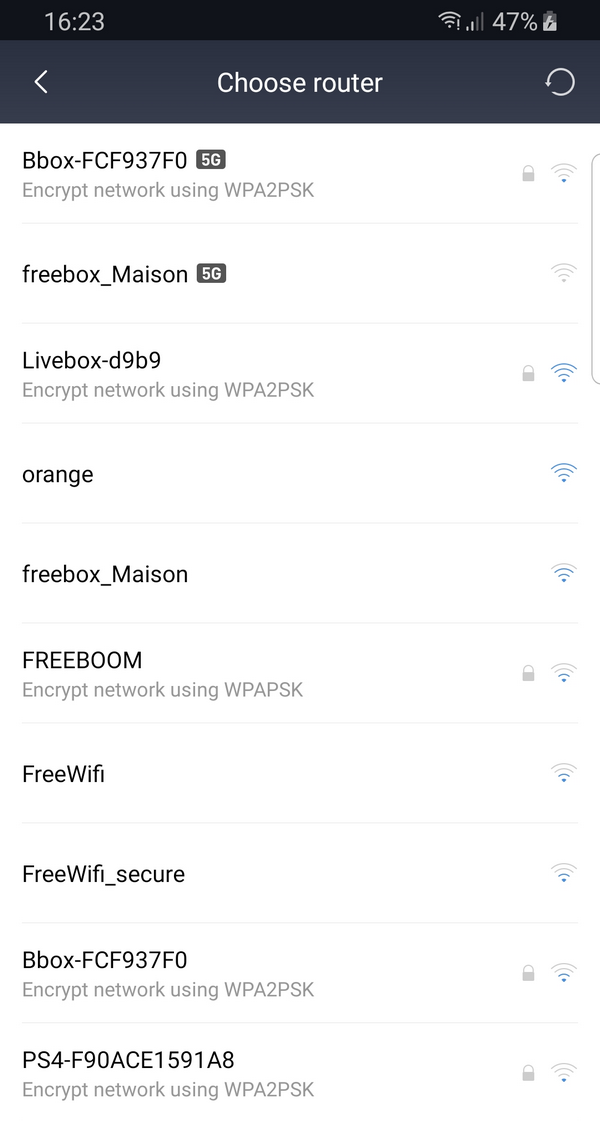

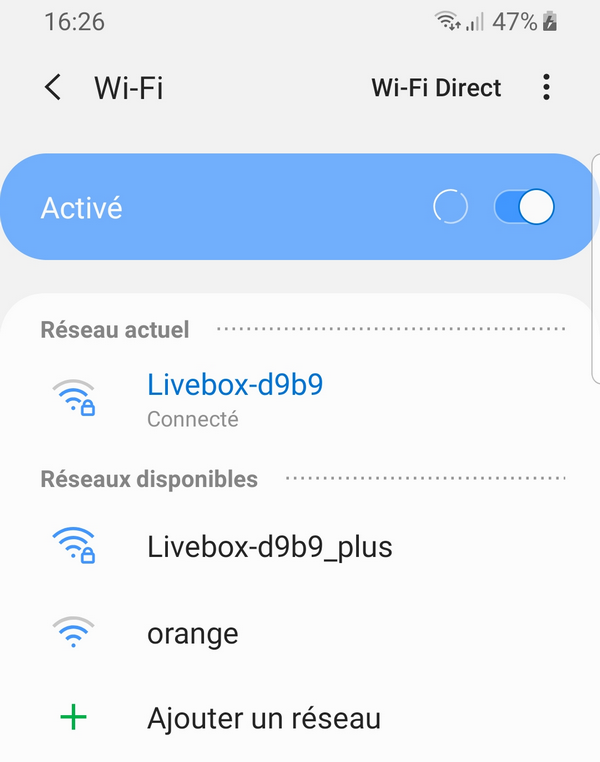

En mode répéteur on a la liste des points d’accès WiFi disponibles. Il faut choisir le vôtre. (c’est mieux 🙂 ). Ici la livebox-d9b9

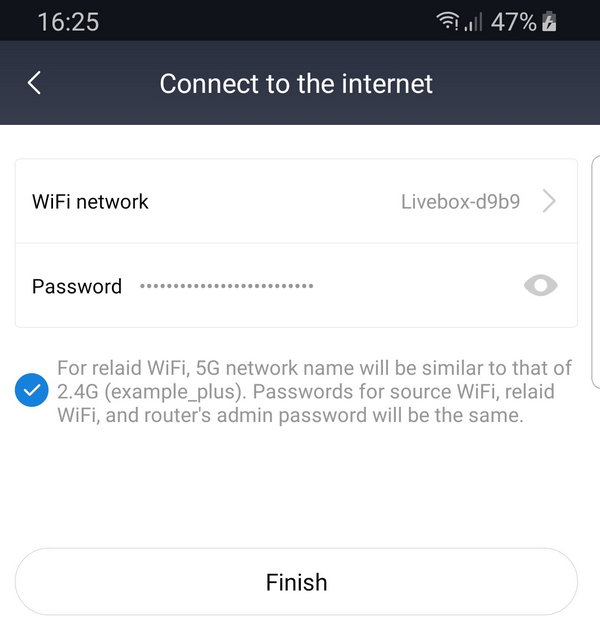

Ensuite on renseigne la clé de la box (merci Orange pour le MDP à rallonge)

Le répéteur est activé, vous avez un nouveau point d’accès qui porte le nom d’origine suivi de _plus.

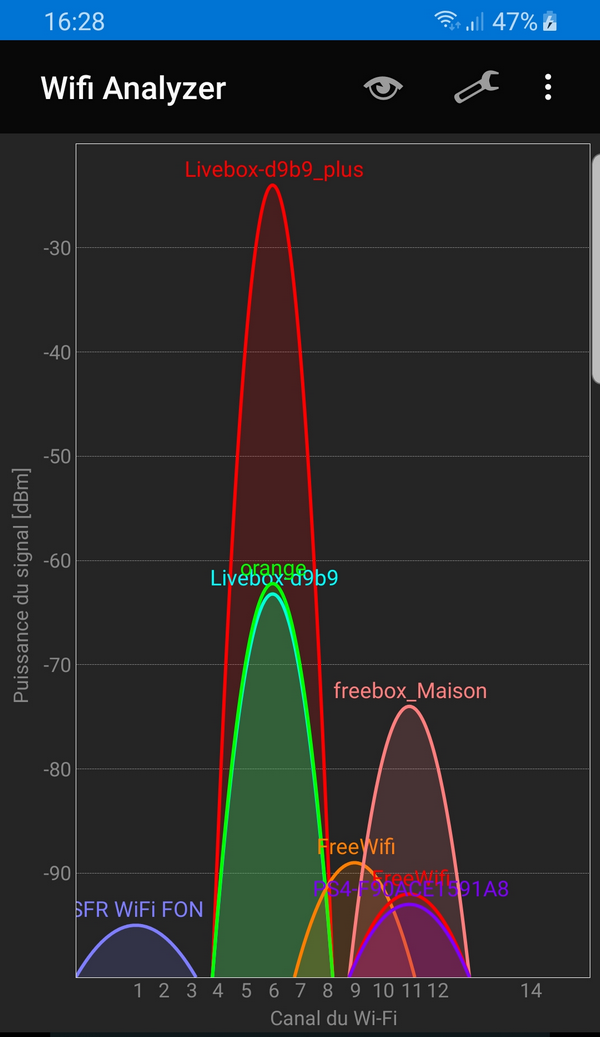

C’est du costaud, je suis à 1 mètre du routeur. La box est à l’étage en dessous (sol en béton armé).

Extension de réseau

Ici on connecte le réseau Ethernet et on crée un point d’accès qui est un prolongement de ce réseau.

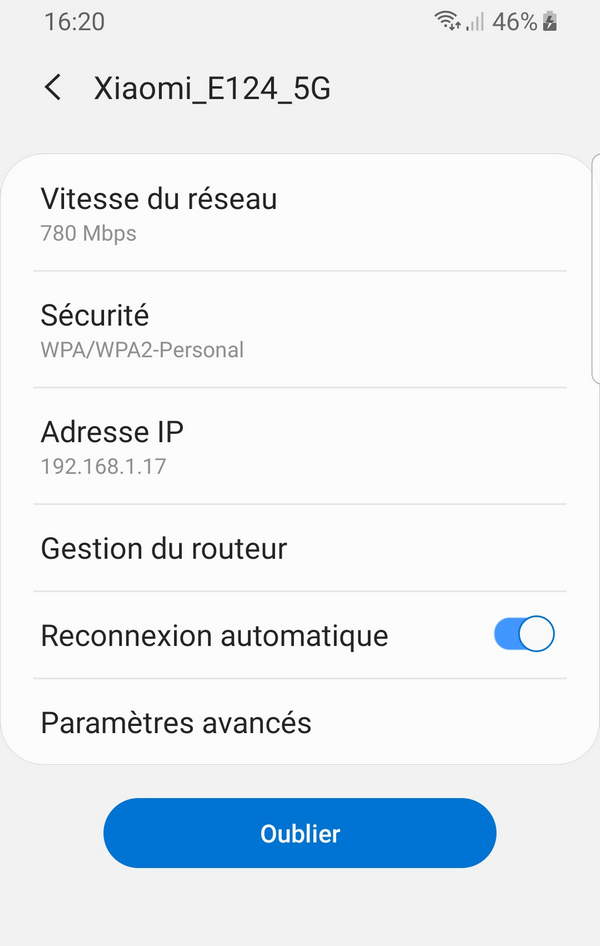

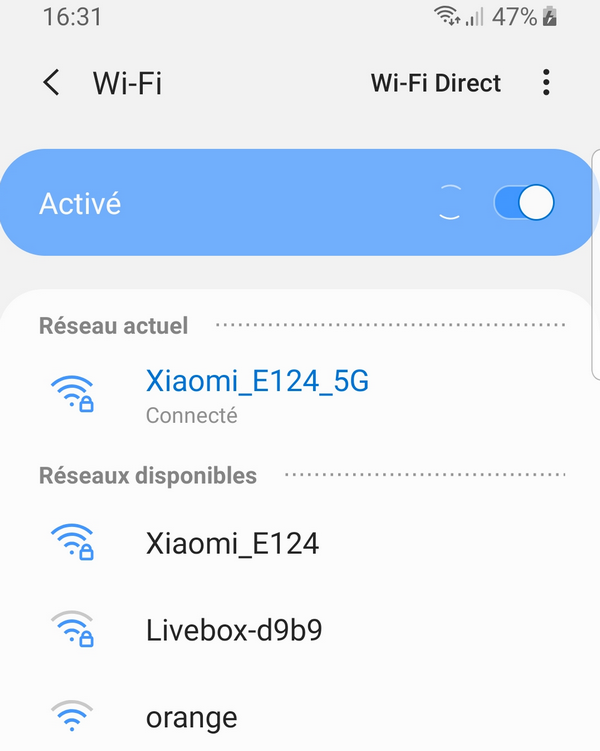

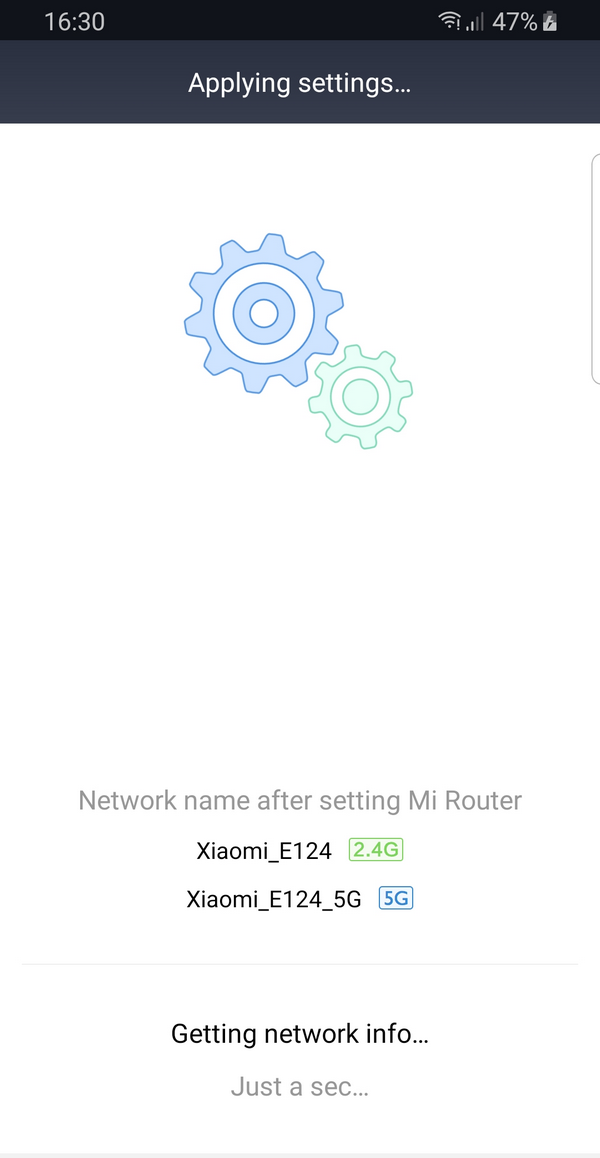

On trouve 2 réseaux WiFi : Xiaomi_E124 et Xiaomi_E124_5G pour chacune des 2 bandes.



La qualité de la connexion semble correcte.

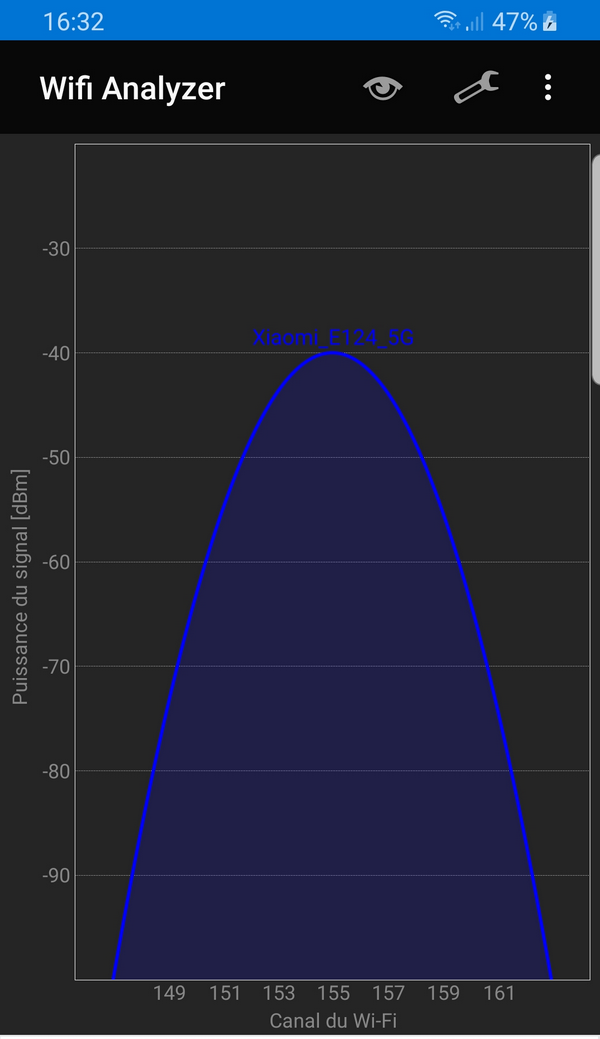

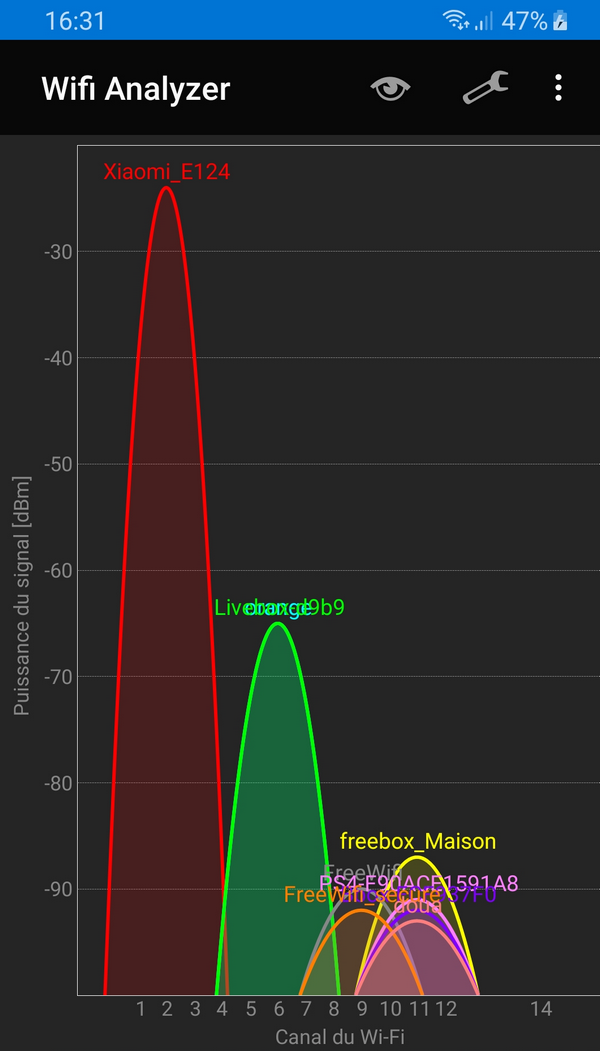

Cette fois on a un réseau en 2,4GHz (à gauche) et un en 5GHz (à droite).

Documentation

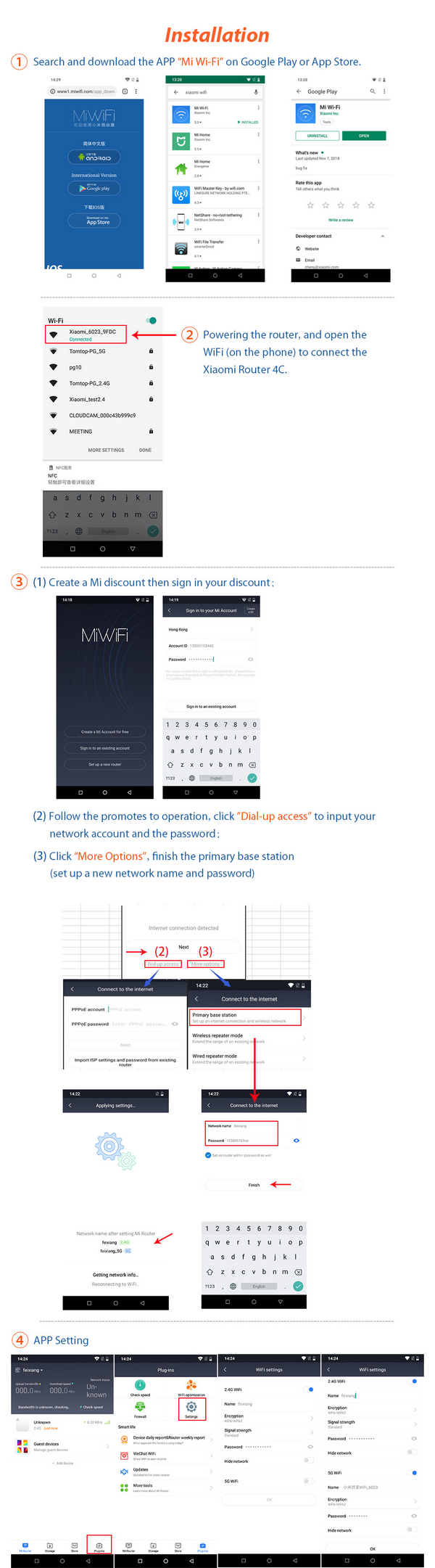

J’ai reçu une version chinoise du produit avec la documentation dans cette langue. Un peu de mal quand même 😀 ! TomTop m’a fait parvenir une doc en anglais qui doit être aussi succincte que la chinoise. Vous la trouverez ci dessous.

Cliquez pour agrandir

Caractéristiques

Marque: Xiaomi
Modèle: Mi Router 4A (Version Gigabit)
Couleur blanche
Matériel: ABS + PC
Taille : env. 20,1 * 12,2 * 17,4 cm
Poids : env. 250g

Configuration matérielle

Processeur: MT7621A MIPS 880 MHz double cœur
ROM: 16Mo
RAM: 128 Mo
Stockage: Non (pas d’USB)
2.4GHz WiFi: Supporte IEEE802.11n, 300Mbps maximum
5.0GHz Wi-Fi: Supporte IEEE802.11ac, 867Mbps maximum (correction d’erreur)
Antenne: 4 antennes externes réglables
Système de refroidissement: naturel (pas de ventilateur)

Interface

Ports LAN: 2 x 10/100 / 1000Mb/s Auto MDI / MDIX
Ports WAN: 1 x MDI / MDIX automatique 10/100 / 1000Mb/s
2 * indicateur LED
1 * bouton de réinitialisation RESET
1 * entrée d’alimentation

Paramètres sans fil

Double bande: 2,4 GHz, 5,0 GHz
Canaux  2,4 GHz: 1,2,3,4,5,6,7,8,9,10,11,12,13
Canaux 5GHz: 36,40,44,48,149,153,157,161,165
Modulation: 11b: DSSS: DBPSK (1Mbps), DQPSK (2Mbps), CCK (5.5 / 11Mbps)
11a / g: OFDM: BPSK (6/9 Mbps), QPSK (12/18 Mbps), 16QAM (24/36 Mbps), 64QAM (48/54Mbps)
11n: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM, 256QAM
Sécurité sans fil: cryptage WPA-PSK / WPA2-PSK2, contrôle d’accès sans fil (liste noire), masquage SSID

Conclusion

Un matériel bien adapté à mes besoins que je testerai le mois prochain à Maker Campus Nantes.
Les regrets : la configuration par smartphone. Je suis un vieux de la vieille et les configs via RS232 ou par page web me conviennent quand même plus 🙂
Ce routeur est disponible sur le site de TomTop pour 26,96 € (promo jusque fin juin)

Sources

Routeur Xiaomi Mi Router 4
