raspiPRENDE une carte HAT pour le Raspberry Pi sur KickStarter

raspiPRENDE est une carte additionnelle créée par Diableco pour le Raspberry Pi. Elle peut être utilisée pour l’éducation et l’apprentissage de l’électronique : GPIO, PWM et ports analogiques fonctionnent en 5V. Cette carte est proposée actuellement sur KickStarter.

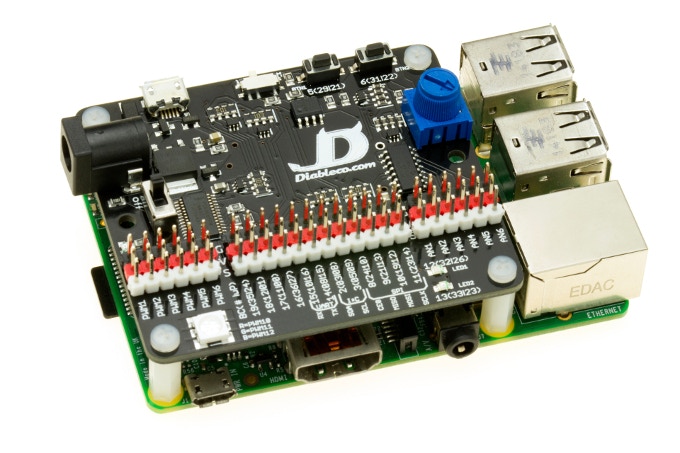

raspiPRENDE une carte HAT pour le Raspberry Pi

raspiPRENDE en test dans un boîtier « officiel » désossé pour l’occasion

Cette nouvelle carte est une carte HAT pour Raspberry Pi.  Elle vous permet de connecter très facilement des modules électroniques venant de l’environnement Arduino car la carte fonctionne en 5V au lieu des 3V3 habituels du Raspberry Pi (et protège accessoirement le Raspberry des mauvaises connexions). L’utilisateur peut tester n’importe lequel des composant présents sur la carte sans utiliser de fil : LED, boutons, sortie PWM via une LED et entrée Analogique via un potentiomètre sont directement accessibles sur la carte.

Un test de la présérie

J’ai eu la chance de ma voir confier par Diableco un exemplaire de présérie de la carte raspiPRENDE, pour la tester, écrire cet article et parler du projet KickStarter sur le blog.

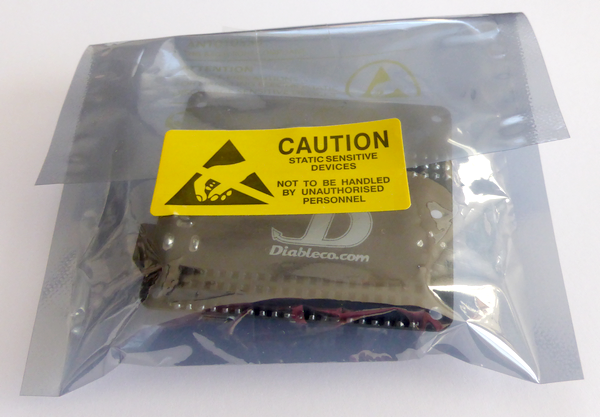

La carte que j’ai reçue était dans un emballage an carton rigide, entourée de plusiers couches de plastique à bulles. Pas de surprise au déballage, tout est intact.

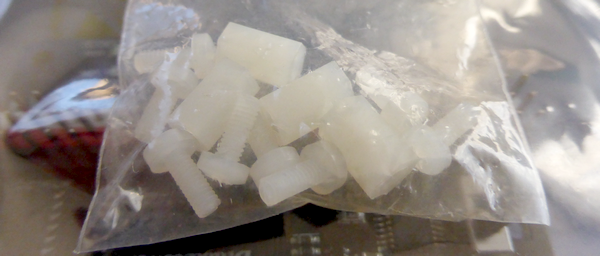

Au dos du sachet antistatique, un jeu d’entretoises destiné à fixer fermement la carte sur le Raspberry Pi.

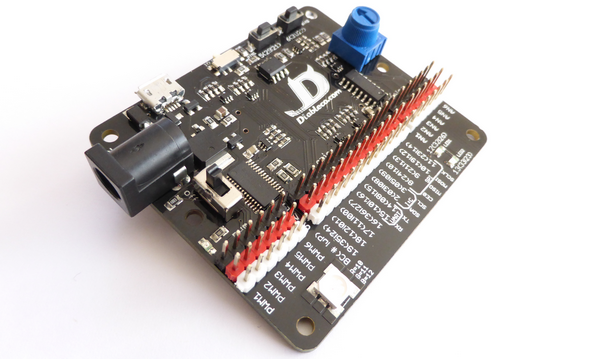

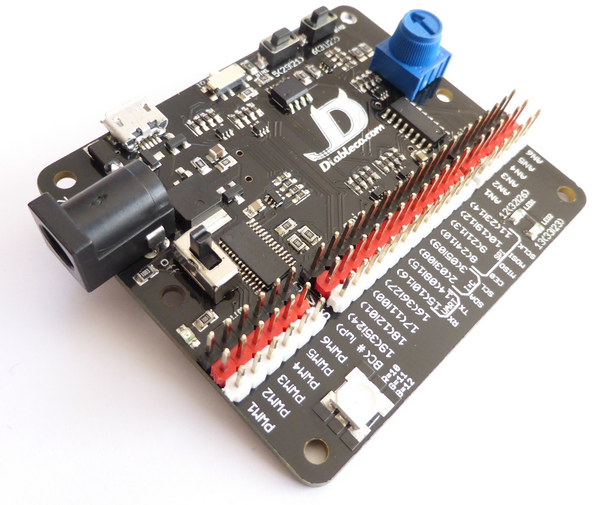

La carte est exactement de la taille du Raspberry Pi, comme il se doit pour une carte HAT. On voit ici les rangées de broches donnant accès aux différentes fonctions.

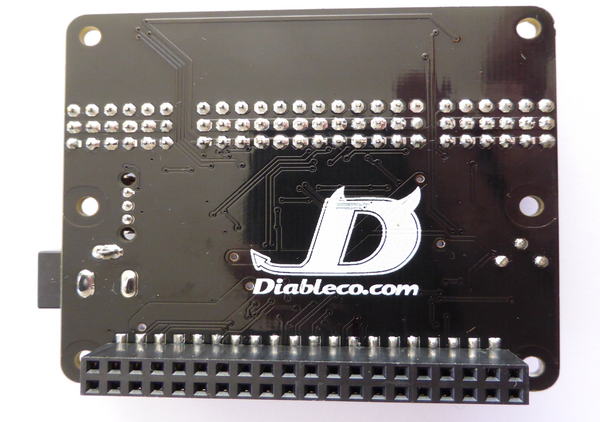

Sous la carte rien de spécial, en dehors du connecteur 40 points pour le GPIO.

Les sorties PWM

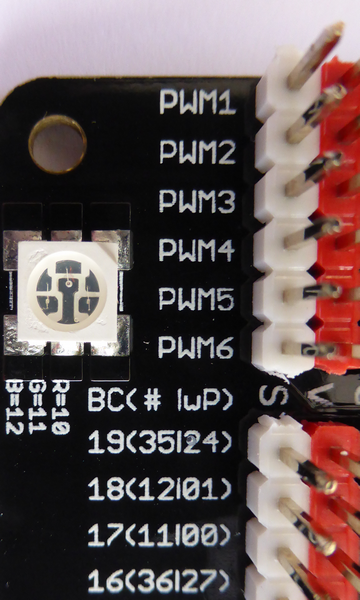

En haut les sorties PWM. Plus bas, à côté de chaque bloc de 3 broches (le +5v rouge, le 0v noir et le GPIO ou le signal blanc) sont rappelés les appellations des broches : de gauche à droite la numérotation BCM, la numérotation physique et la numérotation wiringPi. Cela devrait faciliter les connexions 🙂

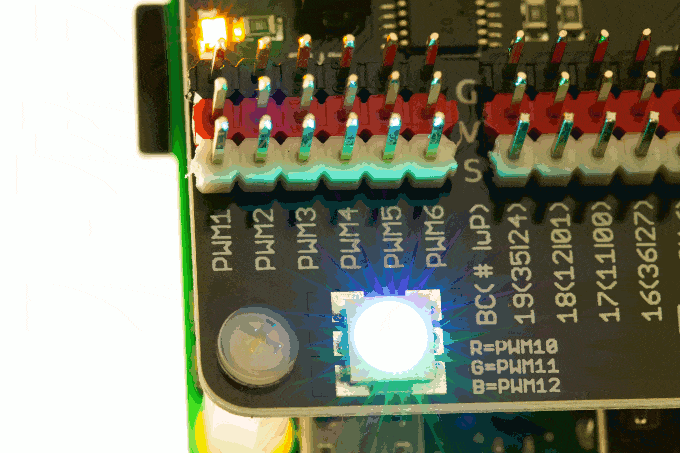

La LED RGB est reliée aux sorties PWM. Ceci permettra de tester ses programmes PWM directement sans rien connecter d’autre à la carte raspiPRENDE.

On peut brancher directement un servomoteur (de 1 à 6 servo en fait) sur les sorties PWM. Le courant est limité à 1A.

Les PWM sont commandés par un PCA9685 dont vous pouvez trouver la documentation en ligne.

Le test a été également facile et des programmes exemples seront disponibles rapidement en ligne. J’ai pu en tester les versions béta.

LED sur les GPIO 12 et 13

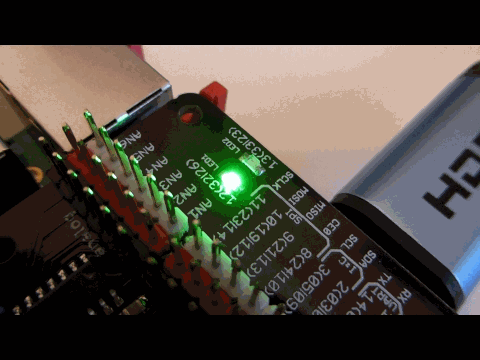

Ci-dessus on voit les 2 LED appelées LED1 et LED2, connectées aux GPIO 12 et 13, que j’ai rapidement testées avec un tout petit programme écrit en… Scratch !

Ce qui donne ceci :

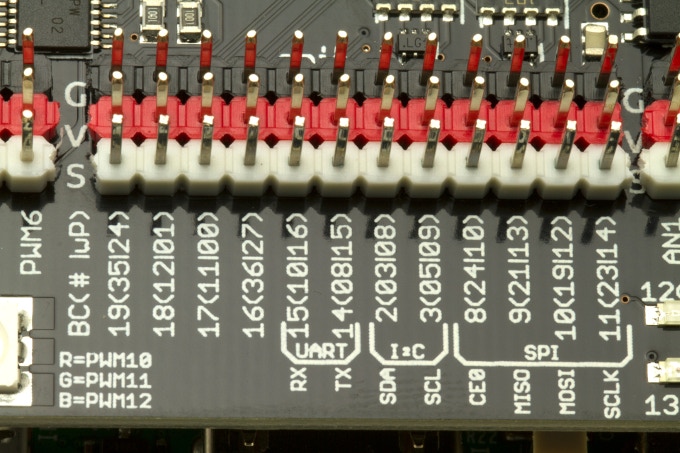

GPIO

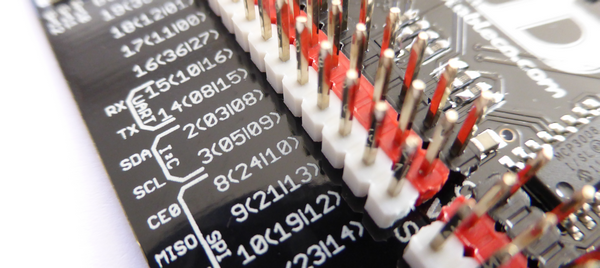

Les autres sorties GPIO sont repérées par leur numéro et par leur fonction, ce qui permet une utilisation agréable de la carte, à mon avis, surtout pour apprendre…

Alimentation

Les deux prises d’alimentation

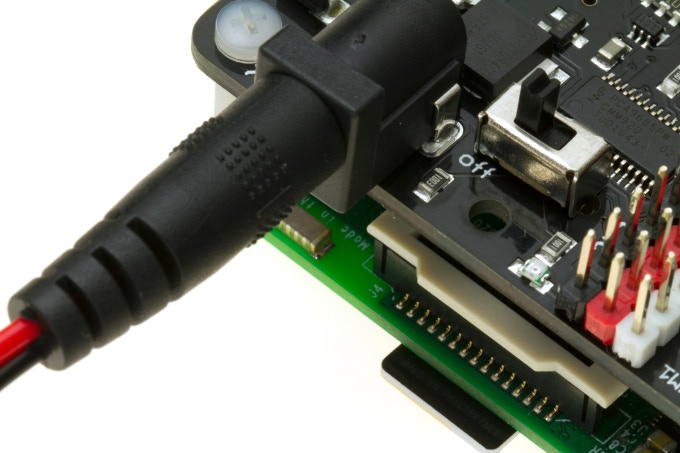

L’inter A/M, à gauche de la prise Jack.

L’alimentation peut se faire classiquement par un port micro USB, ou par une prise classique type Jack avec une alimentation comprise entre 8 et 11V (Imax = 2A).

L’avantage ici c’est que ces deux prises passent par un interrupteur à glissière (ici sur OFF) qui permet de « réellement » couper l’alimentation du Raspberry Pi.

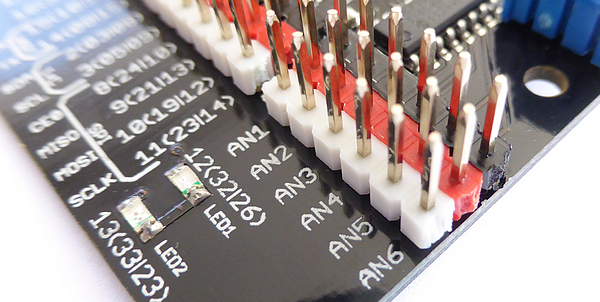

Entrées analogiques

Les entrées analogiques sont confiées à un MCP3008, bien connu et pour lequel on trouve de nombreux exemples de programmes et librairies.

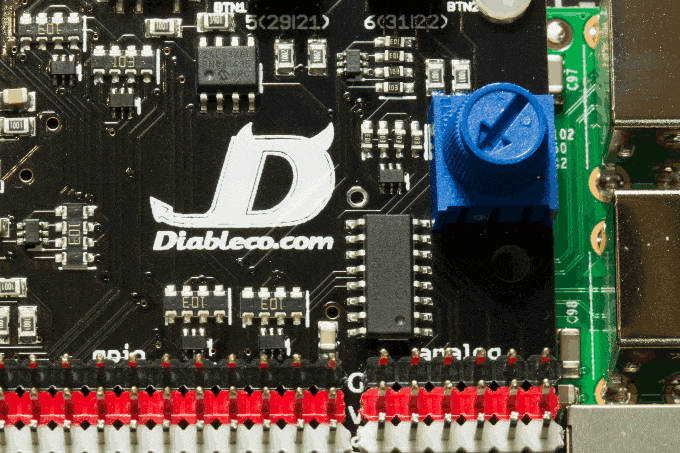

Un potentiomètre relié à l’une des entrées permet de tester rapidement qu’un programme fonctionne correctement.

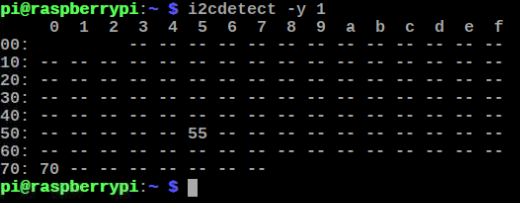

Les deux circuits PWM et analogique sont branchés sur le bus I2C comme le montre ce test réalisé sur la carte :

Les boutons poussoirs

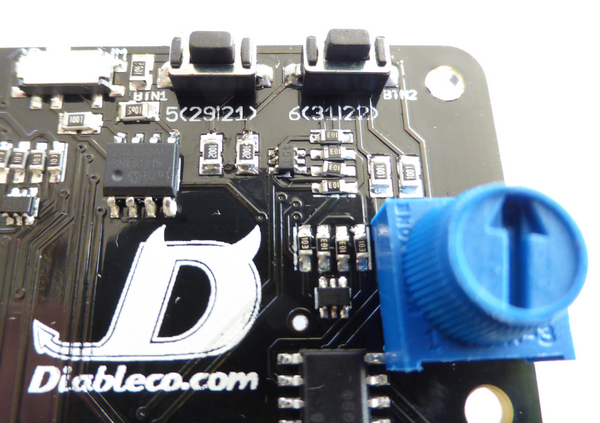

Deux boutons poussoirs reliés aux GPIO 5 et 6 permettent d’entrer une commande, de faire réagir un programme en Scratch par exemple.

EEPROM

L’interrupteur de l’EEPROM est situé à droite des deux boutons poussoirs, il est marqué wri/prot car il autorise l’écriture ou protège la mémoire.

Comme toute carte HAT répondant à la spécification de la fondation, la raspiPRENDE est équipée d’une EEPROM accessible en écriture après déplacement d’un interrupteur à glissière.

Le projet KickStarter



Spécifications techniques:

La carte se connecte sur le port GPIO de votre Raspberry Pi

Branchez et utilisez : les composants présents sur la carte permettent de démarrer sans câbler quoi que ce soit :

  • 1x Interrupteur physique pour éteindre le Raspberry sans débrancher l’USB
  • Tous les ports fonctionnent en 5V comme dans l’environnement Arduino.
  • 2x LED pour tester les programmes en sortie numérique.
  • 2x Bouton poussoirs pour tester les programmes d’entrée numérique.
  • 1x Potentiomètre pour tester les programmes de lecture de port analogique
  • 1x LED RVB pour tester les programmes sur les ports PWM.
  • 1x Entrée CC pour réaliser des projets sans fil comme des robots (maximum recommandé: 11V et 2Amp).

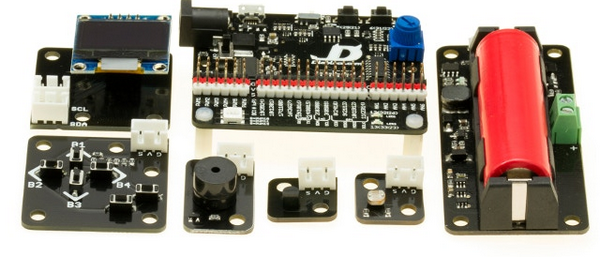

Diableco produit déjà une gamme de modules sur une base Arduino (https://diablecos.com/es/furacos-componentes/) Ceux-ci sont adaptés à la carte raspiPRENDE dans la mesure où les ports sont en 5v.

Video

Conclusion

Un projet KickStarter qui peut intéresser des écoles, FabLab, associations qui souhaitent trouver une carte permettant d’aborder des thèmes différents que les seuls TOU ou RIEN des GPIO du Raspberry Pi.

Le financement est à 1 445 € (sur 4 000 €) à ce jour et il reste jusqu’au

Pour ma part je n’ai pas eu de difficulté à utiliser cette carte et à accéder aux différents composants. Les programmes de démo (en version alpha) fonctionnent parfaitement, ils seront mis en ligne quand le projet sera financé.

La notice en Espagnol devrait être traduite en Anglais et en Français, chaque module ou composant ayant sa propre page, comme celle-ci pour le bouton poussoir.

Sources

Projet KickStarter

https://eu.diableco.com/

Furacos



raspiPRENDE Raspberry Pi Electronics Add-on Board
