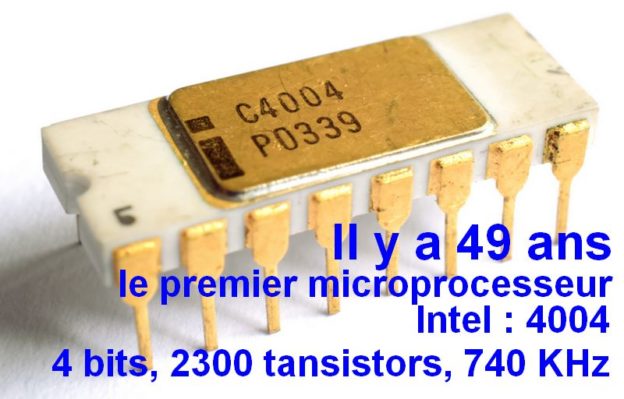

Le 15 novembre 1971 (il y a tout juste 49 ans) Intel annonçait le premier #microprocesseur de tous les temps : le 4004 qui intégrait sur un même circuit intégré 2 300 transistors. Fonctionnant à 740 KHz, il effectuait l’impressionnante (pour l’époque) quantité de 92600 opérations par seconde. Il avait une puissance comparable au premier ordinateur construit en 1946 #ENIAC qui occupait 167m2 avec un poids de 30 tonnes…

Le microprocesseur 4004 : 15 novembre 1971

Vous pouvez cliquer sur toutes les images pour les agrandir

Architecture

L’architecture du 4004, à la base des architectures de toute une génération de processeurs.

Circuits céramique et plastique

Le 4004 en trois versions : Céramique/métal, céramique et plastique

Implantation du 4004

Implantation du 4004… à l’époque ça se faisait… à la main

Photo du 4004

Le 4004 avec ses 2300 transistors – 1971

En  2010, un processeur Intel® Core™ gravé en 32 nm avec la seconde génération « high-k metal gate »  renferme… 560 millions de transistors.

Schéma du 4004

Schéma du 4004. Cliquez pour agrandir.

Datasheet du 4004

Vous pouvez consulter la datasheet du 4004 en PDF.

Emulateur 4004

Un émulateur 4004 écrit en javascript est disponible en ligne (http://e4004.szyc.org/). Il existe également une version en Python sur github.

Conclusion

Les plus jeunes souriront, les anciens comme moi se rappelleront cette époque où on savait tout ce qui se passait à l’intérieur du microprocesseur, et où chaque bit d’une instruction avait une signification bien particulière.

Sources

Quelques liens pour les curieux :
Wikipedia https://fr.wikipedia.org/wiki/Intel_4004
Intel https://www.intel.com.br/content/www/br/pt/history/museum-story-of-intel-4004.html
Intel Museum https://www.4004.com/
