J’ai testé pour vous : un adaptateur USB <=> Ethernet

tu2-ET100_250pxC’est en faisant les courses de Noël que je suis tombé sur cet adaptateur. Je vous rassure tout de suite, je ne me suis pas fait mal…
Comme la framboise n’est jamais loin, je me suis dit « Attend, le Raspberry Pi Modèle A+ n’a qu’un port USB et pas de port Ethernet… Ça pourrait pas servir, ce truc, des fois ?« . et c’est parti ! La boîte est dans le panier. Passage en caisse… et je viens de la connecter sur une framboise. Je vous raconte la suite ?

L’adaptateur USB <=> Ethernet TU2-ET100 de TRENDnet

La liste de compatibilité

Pour me rassurer (mais bon, c’est un peu tard – du 14 juillet) je consulte la liste de compatibilité des adaptateurs Ethernet pour le Raspberry Pi.

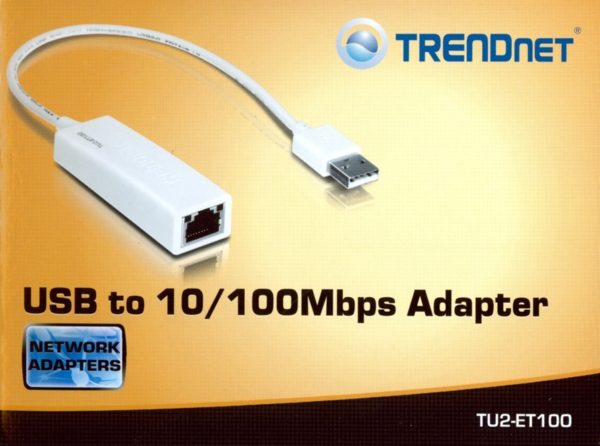

TU2-ET100_0001Ah, les nouvelles sont rassurantes ! le TRENDnet TU2-ET100 est bien dans la liste et il est noté comme « working out of the box ». On va voir ça tout de suite.

Essai sur un B+

Un premier essai sur un Modèle B+ qui est en cours d’utilisation. Avant de redémarrer la framboise j’ajoute

auto eth1

iface eth1 inet dhcp

au fichier /etc/network/interfaces (il y a déjà une interface Ethernet eth0 sur le B+ 😉 )

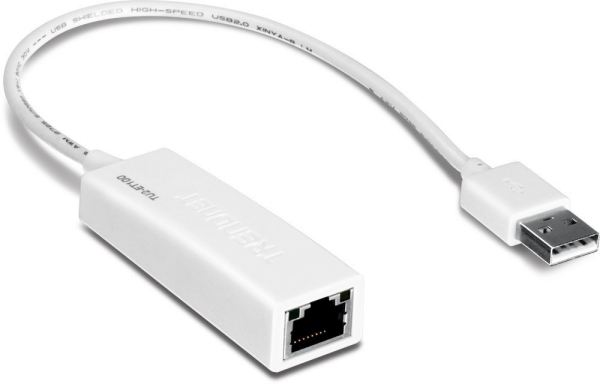

tu2-ET100_016

Les LED d’état du port Ethernet sont sur la prise RJ45, comme sur le Modèle B+

Connexion du câble réseau sur l’adaptateur TU2-ET100 et… Le B+ démarre et me dit qu’il a pris une adresse. Bingo ça fonctionne. Il a récupéré une adresse et je me connecte sans problème avec putty…

 Essai sur un A+

Sur le A+ même modif du fichier interfaces. Cette fois, c’est eth0 qui doit être configuré puisqu’il n’y a pas de port Ethernet sur le A+, mais juste un port USB, tout seul dans son coin.

auto eth0

iface eth0 inet dhcp

Cette fois je vais être téméraire, je connecte carrément la prise USB de l’adaptateur TU2-ET100 au Raspberry Pi qui fonctionne. Ah, un bel écran coloré ! Le Raspberry Pi redémarre. Avec sa consommation (178mA annoncés), l’adaptateur a réussi à rebooter le RasPi. Vous le saurez…. Faut pas brancher à chaud !

TU2-ET100_0005Connexion au A+ via putty et c’est parti. Pas besoin de clavier/souris et il est possible de piloter le RasPi par le réseau comme on le ferait pour un B+.

Un tour sur le port USB

Pour en savoir un peu plus sur un périphérique branché en USB, la commande lsusb vient à notre secours. le paramètre -v la rendra bavarde (verbose).

pi@raspberrypi ~ $ lsusb -v

Bus 001 Device 002: ID 0b95:7720 ASIX Electronics Corp. AX88772
Couldn't open device, some information will be missing
...
idVendor 0x0b95 ASIX Electronics Corp.
idProduct 0x7720 AX88772
...

Notre adaptateur renferme donc un AX88772 de ASIX Electronics.

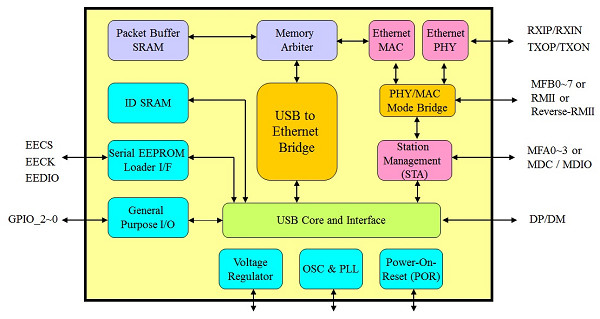

AX88772B_Block_Diagram

AX88772B

Les caractéristiques de l’adaptateur Ethernet

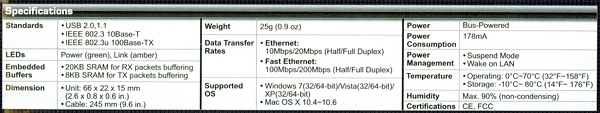

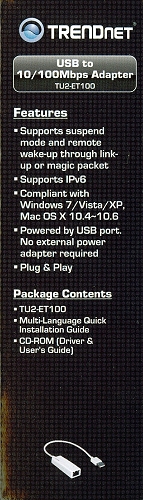

TU2-ET100_0003Comme l’indique la fiche de caractéristiques figurant sur la boîte du produit, celui-ci supporte le « suspend mode » (All USB devices must support Suspend mode. Suspend mode enables the devices to enter low-power mode if no bus activity is detected for more than 3.0 ms.) c’est à dire qu’il réduit sa consommation en absence d’activité après un temps donné. Ceci peut s’avérer profitable pour un projet alimenté sur batterie ou panneaux solaires…

L’adaptateur accepte également le réveil via le réseau et fonctionne en IPv6.

Alimenté par le port USB, il ne nécessite aucune autre source d’alimentation.

Enfin, s’il est compatible avec les Windows courants et Mac OS X, c’est surtout sa compatibilité instantanée avec Raspbian qui va nous intéresser !

Vous pouvez laisser le CD d’installation ainsi que la notice dans la boîte, je pense que vous n’en aurez pas besoin pour l’utilisation avec votre framboise…

TU2-ET100_0006

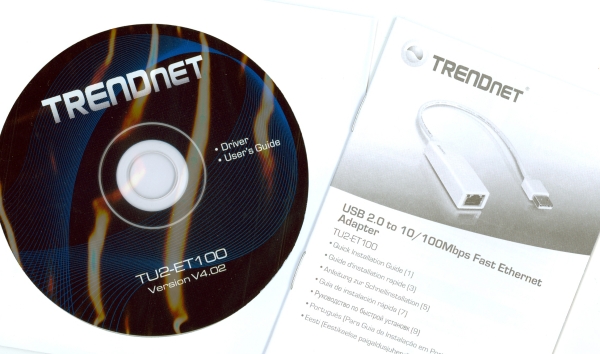

Un CD d’install et un manuel… Vous pouvez les oublier dans la boîte !

Ce qu’on peut en attendre

Oh pas des miracles 😉 Que ce soit sur le Modèle B+ ou sur le Modèle A+, il faut bien prendre en compte que le flux arrivant/sortant de l’adaptateur transite forcément par le port USB. Mieux encore, sur le B+ si vous utilisez deux ports Ethernet dont celui-ci, les données emprunteront le seul chemin possible vers le SoC, c’est à dire le lien USB entre le SoC et le circuit gérant l’USB et l’Ethernet via un adaptateur USB <=> Ethernet un peu semblable au TU2-ET100.

hf1464_400

Ethernet sur USB… y’a pas de magie…

Combien ça coûte ?

Dans le Leclerc où je l’ai trouvé, l’adaptateur TU2-ET100 vaut 19,80€. Si vous cherchez sur Internet vous le trouverez entre une douzaine et une vingtaine d’euros.

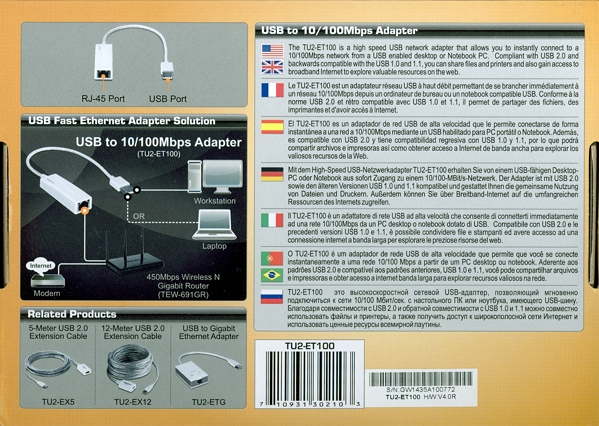

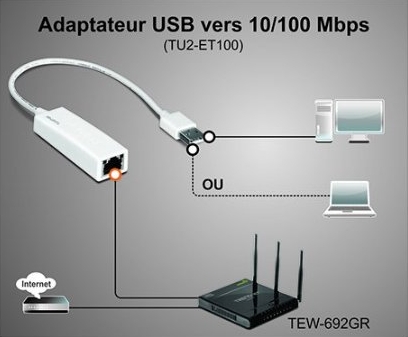

TU2-ET100_0002A l’arrière de la boîte vous trouvez quelques indications dont un schéma qui explique comment connecter l’adaptateur. Il y a un PC et un portable mais… diantre ! ils ont oublié de représenter notre Raspberry Pi 😉

tu2-ET100_015

Caractéristiques

Normes

  • USB 2.0, 1.1, 1.0
  • IEEE 802.3 10Base-T
  • IEEE 802.3u 100Base-TX

Taux de transfert des données

  • Ethernet: 10/20 Mbps (Half/Full Duplex)
  • Fast Ethernet: 100/200 Mbps (Half/Full Duplex)

Mémoire tampon intégrée

  • SRAM de 20 KB pour mise en mémoaire tampon de paquets RX
  • SRAM de 8 KB pour mise en mémoire tampon de paquets TX

Compatibilité des systèmes

  • Windows® 8.1, 8, 7, Vista, XP
  • Mac OS® X 10.4~10.9

Voyants

  • Alimentation (vert), Link( Jaune )

Alimentation

  • Alimentation via le Bus USB

Consommation

  • 178 mA

Gestion de l’alimentation

  • Mode veille
  • Réveil à distance

Dimensions

  • Unité: 66 x 22 x 15 mm (2,6 x 0,8 x 0,6 pouces)
  • Câble: 245 mm (9,6 pouces)

Poids

  • 25 g (0,9 oz)

Température

  • Fonctionnement: 0°C~ 70°C (32°F~ 158°F)
  • Entreposage: -10°C~ 80°C (14°F~ 176°F)

Humidité

  • Max 90% (sans condensation)

Certifications

  • CE, FCC

Conclusion

Un adaptateur qui coûte quand même pratiquement le prix du Modèle A+ pour les exemplaires les plus chers. Il rendra bien des services à ceux qui comme moi ont plusieurs RasPi et les utilisent souvent simultanément, surtout les A+… Il devrait faciliter les essais et expérimentations en donnant accès au système via le réseau.

Si vous utilisez cet adaptateur ou un équivalent, dites nous ce que vous en pensez (ou comment vous l’utilisez) dans les commentaires ci-dessous.

Sources

Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.

24 réflexions au sujet de « J’ai testé pour vous : un adaptateur USB <=> Ethernet »

  1. Dodutils

    Pour tester les perfs réseau on peut passer par iPerf à mettre sur le RasPi d’un côté et sur une autre machine Linux ou Windows sur le même réseau, on en lance un en mode client l’autre en mode serveur et hop ça donne la bande passante maxi.

    Répondre
  2. Karibou5

    Merci pour cet article !
    J’avais déjà cherché si de tel système était compatible avec le Pi mais sans résultat.
    Pensez-vous qu’il soit possible d’utiliser le Pi comme une passerelle/proxy avec 2 interfaces ?

    Répondre
    1. Thierry Thomas

      Hello !
      On pourrait même concevoir une passerelle proxy et contrôle parental avec squid et squidguard.
      Je viens de faire une installation sur mon serveur Ubuntu, çà devrait pouvoir se faire avec une framboise.

      Répondre
        1. Nicolas

          Bonjour,je sais que je réponds à un vieux sujet mais sauriez vous me dire à quelle vitesse le lien réseau monte avec ces adaptateurs Usb-TO-RJ45 ?
          Mes quelques recherches m’ont rapportées des vitesses de lien réseau s’établissant à peine au dessus du 10-12 Mb !!!
          Au plaisir de vous lire.
          Cordialement.

          Répondre
  3. zeb

    Plop,

    « c’est un peu tard – du 14 juillet ! »
    Oh le joli calembour !

    J’attire votre attention pour vous signaler que le roi du calembour, Bobby Lapointe – artiste, auteur, interprète, et même informaticien avant l’heure – a signé une chansonnette géniale qui s’intitule très justement « Framboise » [ http://www.youtube.com/watch?v=SgTnwn7Xu-w ]

    Ma raspian ne démarre pas sans en jouer les deux premières mesures 😀

    Répondre
  4. Datawolf

    Et si je branche çà sur ma télé, il va se passer quoi d’après vous ?
    1) je grille le port USB
    2) rien
    3) ma télé était bridée, elle devient connectée

    Répondre
    1. Dodutils

      1 – ça marche (mais j’en doute vu qu’il faut que ta TV ait un firmware « connecté « prévu pour gérer une carte Ethernet)
      2 – Ça marche pas
      3 – Ça perturbe ta TV et il suffit d’éteindre et rallumer.
      4 – Ça ne grille pas la TV.

      Répondre
  5. mic78000

    Bonjour,

    J’en profite pour dire bravo et merci pour toutes ces actualités, tests etc…

    Comme j’aime bien comprendre, quel est la signification des commandes
    auto eth1
    et
    iface eth1 inet dhcp

    Répondre
    1. François MOCQ Auteur de l’article

      auto eth1 indique qu’il faut démarrer automatiquement eth1 au démarrage du système
      iface eth1 inet dhcp
      iface eth1 indique qu’on s’occupe de l’interface 1
      inet que l’interface utilise le protocole de réseau TCP/IP
      dhcp qu’elle utilise le protocole DHCP pour récupérer son adresse et ses options (masque, passerelle…)

      https://wiki.debian.org/fr/DHCP_Client

      Répondre
  6. Ping : Kiiboard, un Raspberry Pi dans un clavier… | Framboise 314, le Raspberry Pi à la sauce française….

  7. Aragorn90

    Bonjour,

    Arrivé par hasard sur votre page je me demandais si quelqu’un avait déjà testé ce type de cntrôleur sur le raspberry zero ? Il présente les quasi mêmes avantage que le modele A+ mais ne coute que 9€ !!

    Merci d’avance pour vos réponses !

    Répondre
  8. toni

    Bonjour,
    J’ai ce même adaptateur et je trouve qu’il chauffe beaucoup trop.
    François, est-ce que vous aviez constaté la même chose sur votre modèle?

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Toni
      oui il était plutôt tiède mais ça restait raisonnable
      a partir du moment ou il y a des composants actifs de toute façon ça chauffe et là il n’y a pas beaucoup de ventilation 🙁
      Généralement les composants tolèrent jusque 60 / 70°C sans problème
      cordialement
      François

      Répondre
    2. François MOCQ Auteur de l’article

      re-bonjour Toni
      j ai branché l’adaptateur sur un Pi 3 depuis ce matin avec un lien Ethernet actif
      la température max mesurée au thermomètre sans contact est de 40°C à peu près en bas du dernier T de Trendnet… je tiens le doigt dessus sans souci c’est tiède quoi. On enlève le doigt entre 60 et 70°C selon les personnes
      40°C ça me semble raisonnable
      cordialement
      François

      Répondre
      1. toni

        Bonsoir,
        Merci pour vos mesures, ça me rassure. Effectivement cela chauffe plus du coté du dernier T mais reste supportable.
        Cordialement.

        Répondre
  9. Didier

    Bonsoir,
    même si le post a été créé il y a quelques temps, je voulais témoigner que j’ai pu connecter un pi zéro 1.3 avec un câble usb/rj45 de ASUS. Avec entre les deux un câble OTG.
    Sur le pi existerait la directive max_usb_current=1 (/boot/config.txt) qui pourrait augmenter le courant sur les ports USB et aider au fonctionnement de certain câble usb/rj45 récalcitrant.
    Didier

    Répondre
  10. Arnauld

    Bonsoir,

    le sujet n’est pas récent. J’ai acheté cet adptateur dans l’espoir de pouvoir connecter un nas sur le Pi. En effet j’ai un serveur yunohost sur le Pi, le Pi diffusant lui-même un réseau wifi domestique. Comme mon nas n’a pas le wifi j’essaye de brancher le nas sur le Pi (pour que le nas soit sur le même réseau que mes autres ordis, tous connectés au réseau diffusé par le Pi) via cet adaptateur, mais cela ne marche pas.

    J’ai ajouté :
    auto eth1

    iface eth1 inet dhcp
    au fichier /etc/network/interfaces

    mais cela n’a fait que tout casser donc je suis revenu en arrière.

    Comment faire ?

    Merci si vous avez des conseils.

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Arnauld
      effectivement 4 ans c’est long en informatique 🙂
      depuis les choses ont bien évolué, en particulier la gestion réseau qui ne se fait plus dans le fichier interfaces.
      Si vous connectez un NAS sur cet adaptateur soyez bien conscient que les données passeront par le port USB et que les performances… ne seront pas au top.
      D’autre part à ma connaissance Yunohost tourne sur Debian et pas sur Raspbian. Vous ne précisez pas la version de yunohost.
      Pour info, j’utilise encore régulièrement cet adaptateur…
      avez vous regardé si votre adaptateur est reconnu sur l’USB
      lsusb -v ???
      impossible de voir ce qui se passe sans un certain nombre d’informations
      « ça ne marche pas » ne permet pas de vous orienter vers une solution… il faut plus d’infos
      cordialement
      François

      Répondre
      1. Arnauld

        Merci pour votre réponse. Je n’y arrive pas, tant pis, je me pencherai sur la question plus tard. Comme le nas ne me sert qu’à faire des sauvegardes en raid 1 , je passerai sur l’autre réseau (la box) manuellement quand j’en ai besoin.

        Cordialement,

        Arnauld

        Répondre
  11. Christian P.

    Bonjour
    J’ai un adaptateur de la marque GLAABIT model USB3.0 Gigabit Lan que j’ai banché sur un Raspberry Zero fonctionnement correct sans rien faire.
    Mais il est énorme par rapport au Zero (j’ai fais une photo)
    Nota ce modèle n’est pas dans la liste Raspberry
    Mais je pense qu’il embarque le chipset AX88178 comme les autres, vendu sous les noms: Womdee, BeeViuc, Hispeed, … mais pas de descriptif

    Répondre
