Formation à Qt et C++ avec une carte dédiée Raspberry Pi

J’avais eu l’occasion de rencontrer Christian lors d’un Raspberry Pi Jam à Courthézon en février 2015. Christian enseigne l’électronique en BTS SN (Systèmes Numériques). Avec Philippe, un de ses collègues, il ont conçu une formation au langage C++ sous Qt qui s’appuie sur un Raspberry Pi, associé à une carte qu’ils ont développée, et à un afficheur LCD I2C du commerce.

Formation à Qt et C++ avec une carte dédiée Raspberry Pi

Une carte dédiée

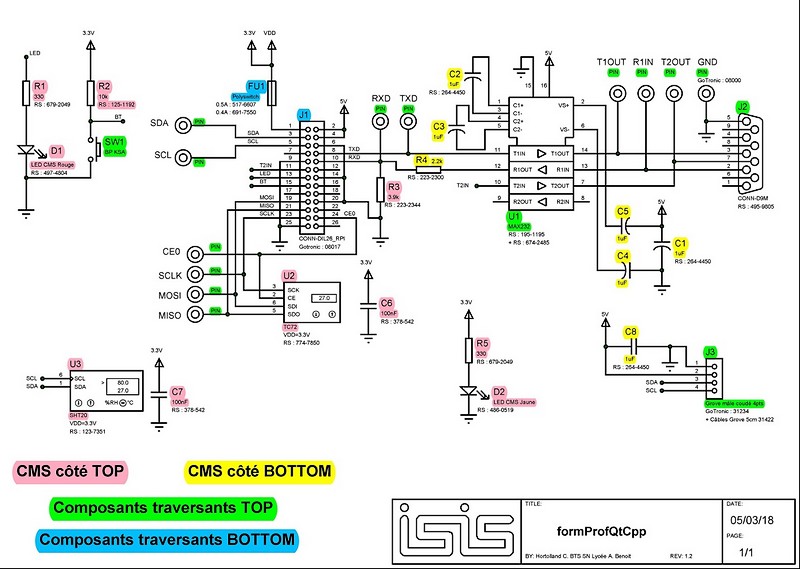

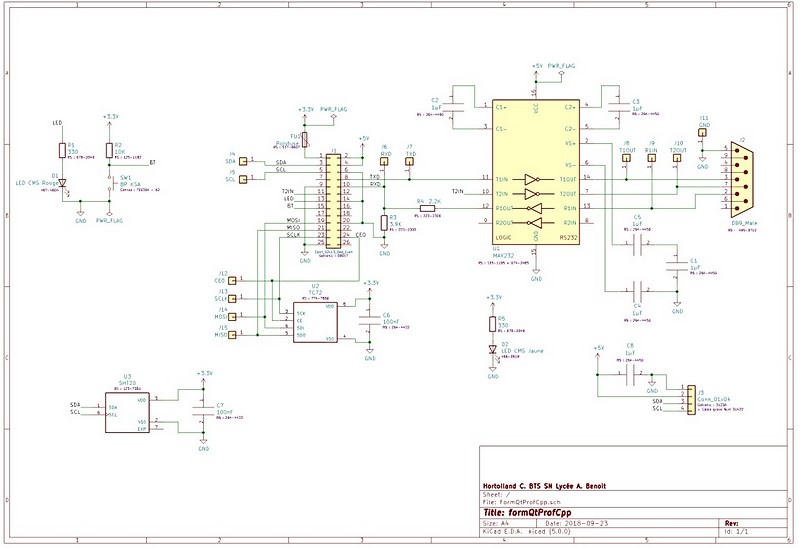

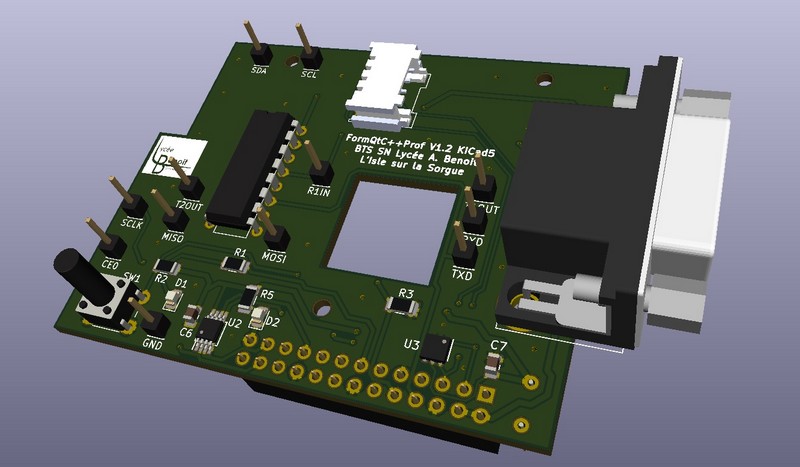

La carte conçue sous KiCAD par Christian et Philippe permet de mettre en œuvre les bus I2C (capteur de température et d’humidité relative, + transmission du bus vers l’afficheur), SPI (capteur de température), UART (liaison RS232) ainsi que des bits du GPIO en E/S logiques (LED et bouton poussoir).

La formation

Tous les documents de la formation sont en ligne gratuitement sur le site

http://eduscol.education.fr/sti/ressources_pedagogiques/programmation-dune-application-graphique-cqt

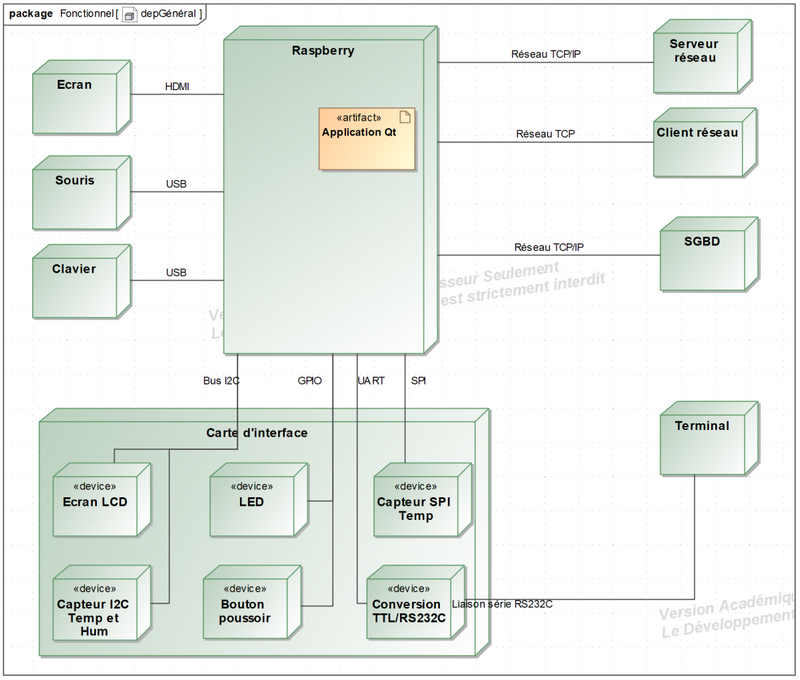

Présentation générale de la formation

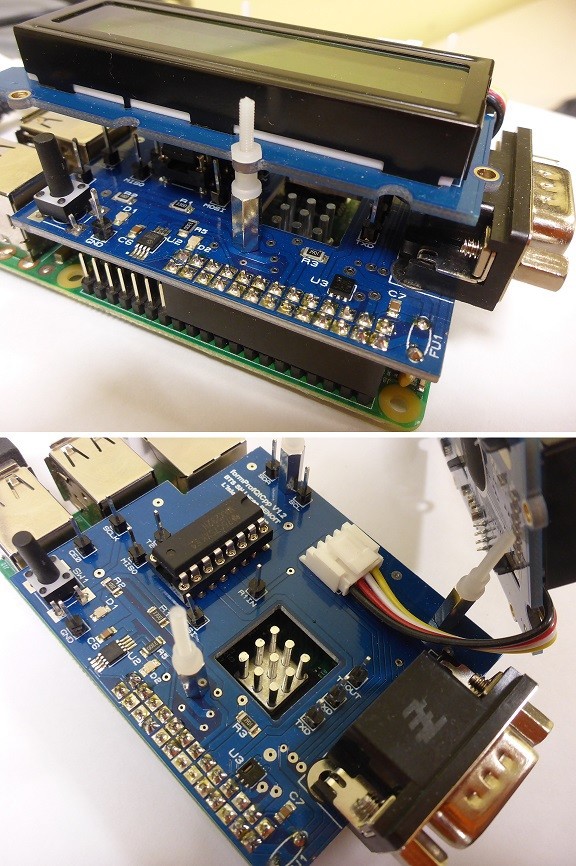

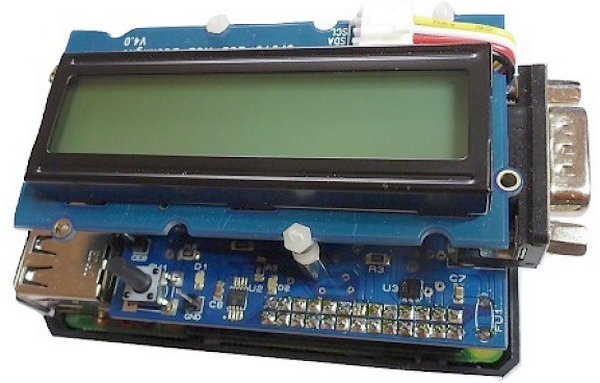

La carte développée pour cette formation. Le Raspberry Pi est muni d’un radiateur.

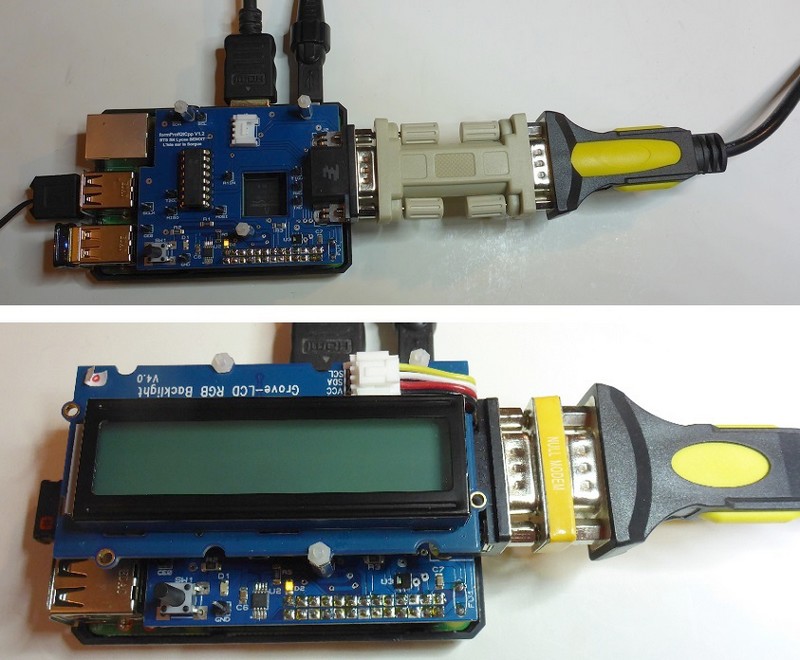

Connexion du port série

Un site web local

Un fichier .zip est disponible. Une fois désarchivé c’est un site Web local qui contient tous les les documents de formation et les sources :

  • Programmes de chacune des parties avec solutions, et relevés avec analyseurs logiques
  • Programme de la solution complète, intégrant toutes les fonctionnalités,
  • Documents de fabrication (versions Proteus et KiCad avec fichiers gerber) et d’assemblage, vidéo sur le soudage des composants CMS.

Toute la partie informatique est développée en C++ pour Qt, mais rien n’empêche de développer des applications avec un autre langage.

Conclusion

Un travail colossal pour cette formation, tous les fichiers sont en ligne et vous pouvez installer en local un site web pour profiter de tout cela !

Un grand merci à Christian et Philippe pour cette mise à disposition de leur travail.
