Commander un circuit imprimé chez PCBWay

Vous avez peut-être vu une publicité(1) pour PCBWay dans la partie droite de votre écran. Pour vérifier ce que dit une pub, rien de mieux que de faire un test en tant que client “normal”. Olivier du blog papsdroid.fr m’avait dit qu’il préparait une carte PCB(2) pour le compteur Linky à partir de la carte PyBStick26 de Garatronic. Je lui ai donc proposé de tester PCBWay en utilisant cette carte de circuit imprimé.

(1) Les publicités permettent au blog de vivre et d’être gratuit. Elles servent à financer l’hébergement sur un serveur VPS privé avec des sauvegardes régulières, à payer les abonnements annuels des plugins payants utilisés avec WordPress, à acheter du matériel pour les tests, ou encore à payer des tests comme ceux-ci.
Vous êtes libre d’utiliser un bloquer de pub, simplement vous privez alors le blog de quelques centimes de revenu, tout en bénéficiant gratuitement de ses articles 😉
(2) PCB = Printed Circuit Board = Circuit Imprimé

Commander un Circuit imprimé PCB chez PCBWay

Le circuit imprimé à réaliser

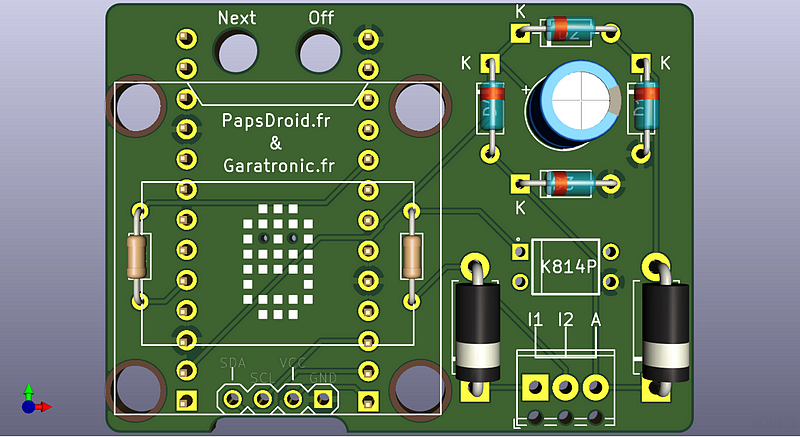

Le circuit imprimé a été réalisé avec KiCAD. Il mesure 50x37mm et possède 2 couches. La proposition de PCBWay concerne des circuits de base 2couches de 10x10cm maxi. On est donc dans les clous.
Olivier m’a fourni 2 versions du PCB : une version dérivée d’un PCB 4 couches mais seules les 2 couches externes sont utilisées et un PCB 2 couches “normal”. Dans un premier temps j’ai envoyé le PCB 4 couches ce qui a permis de voir que l’erreur était détectée.

Passer la commande

Zoom sur les images
Vous pouvez agrandir les images ci-dessous pour mieux voir le contenu.
Cliquez simplement sur une image pour l’agrandir.

Rendez vous sur la page PCBWay. Si vous n’avez pas de compte, créez en un. Cela servira pour la commande, l’adresse de livraison et le paiement. En haut de la page vous voyez un drapeau français. Par défaut la langue du site est l’anglais. Ouvrez la liste déroulante et choisissez le français.

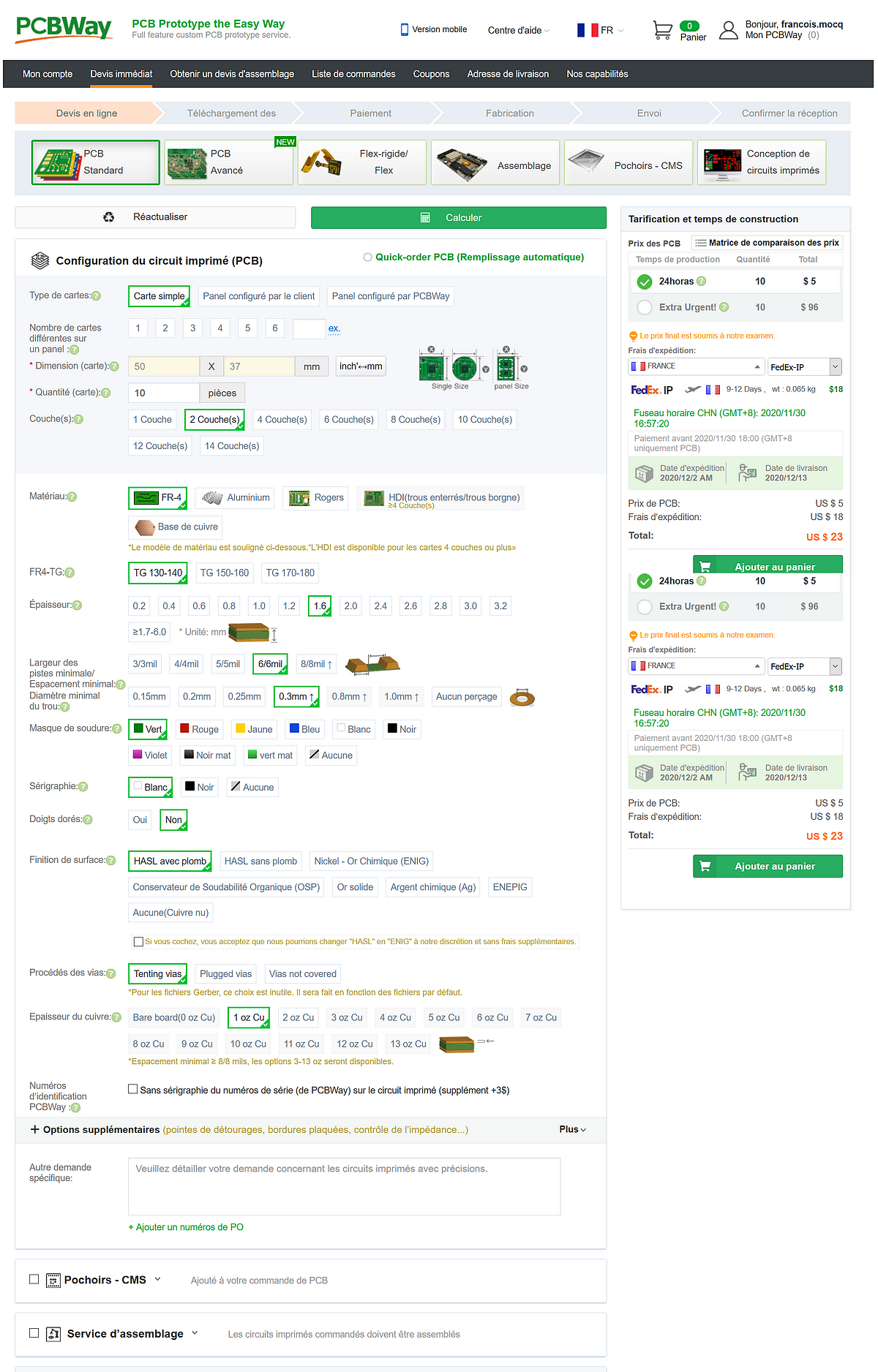

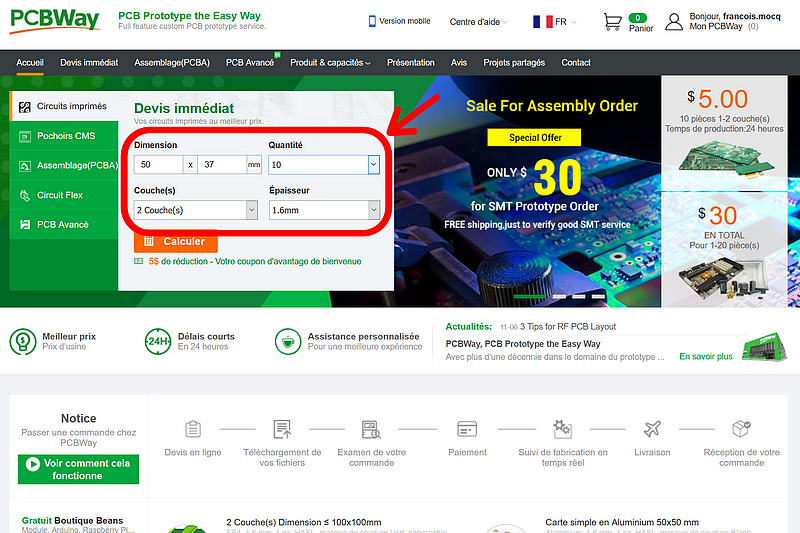

Remplissez les informations demandées dans le cadre “Devis immédiat” Le prix de 5$ est valable jusque 10 PCB de 10x10cm en configuration de base. Dès que vous modifierez ces choix, le prix va grimper. Cliquez sur Calculer pour passer à l’écran suivant.

Remarque
Pour la réalisation de l’article, je suis allé plusieurs fois sur le site. Il m’est arrivé d’oublier de passer en Français. Ceci explique que certaines copies d’écran soient en français et d’autres en anglais… Désolé. De même d’une semaine sur l’autre le prix du transport a varié mais c’est sans doute lié aux fluctuations du change.

Sur cet écran la configuration de base a été conservée, pour avoir un prix final de 5$. Dans la partie droite, choisissez le pays de destination. Ajoutez votre commande au panier.

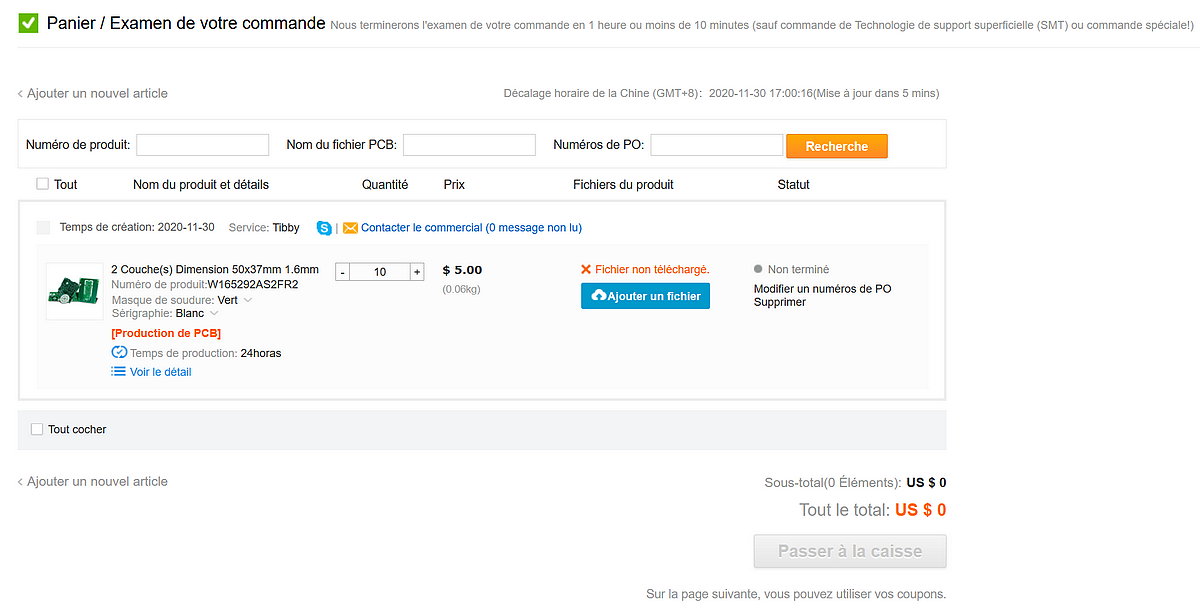

On est maintenant dans le panier. En milieu de fenêtre vous voyez X Fichier non téléchargé. Il faut fournir le fichier Gerber au format Zip pour continuer le processus de commande. Cliquez sur le bouton  Ajouter un fichier .

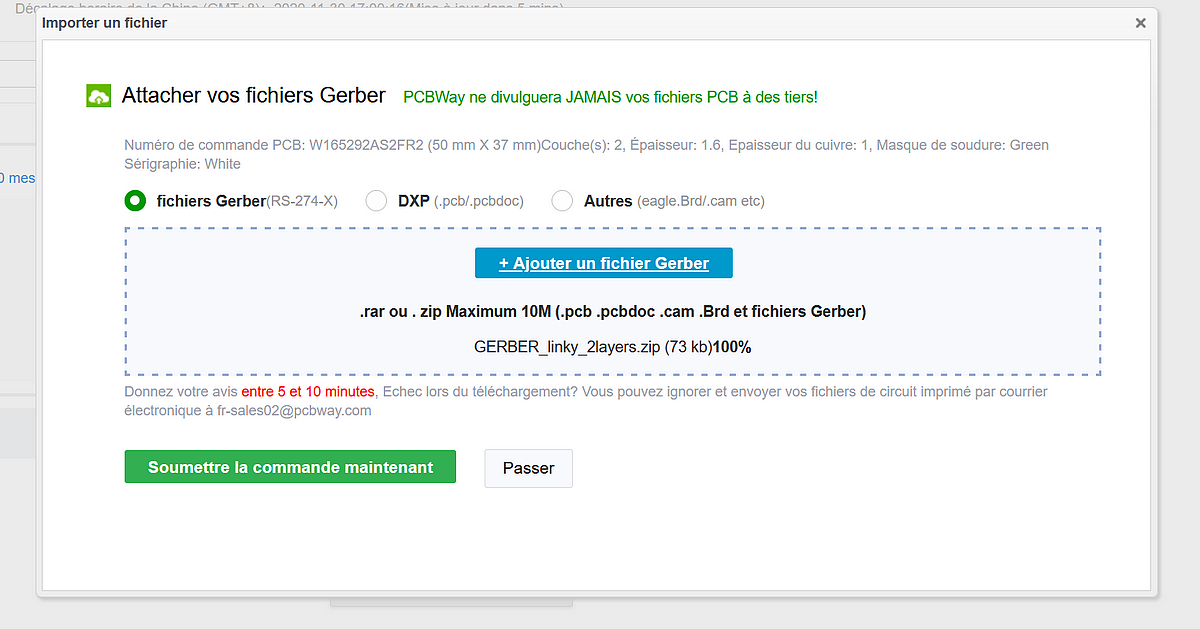

La fenêtre d’importation s’ouvre. Vous pouvez passer par Ajouter un fichier Gerber qui va ouvrir une fenêtre pour choisir le fichier sur votre machine.

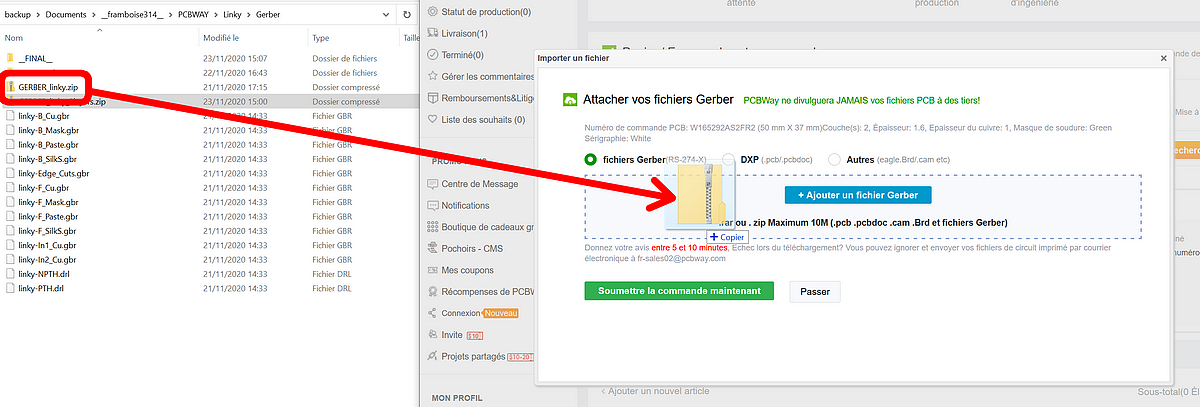

Ou comme ci-dessus faire glisser le fichier Zip dans la fenêtre d’importation. Quand le fichier est ajouté, cliquez sur  Soumettre la commande maintenant .

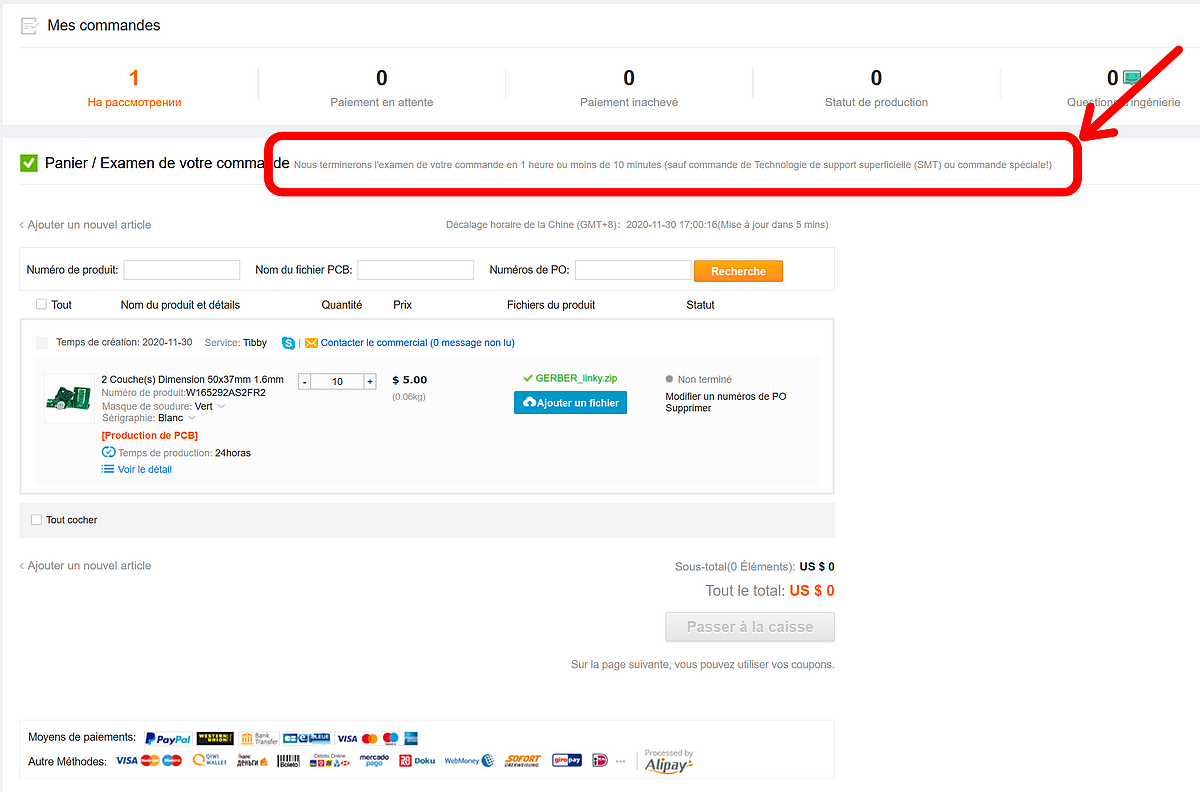

Vous voyez que le fichier a été correctement importé car la fenêtre indique le nom du fichier (ici Gerber_linky.zip). Remarquez ce que j’ai encadré : La commande va être vérifiée avant validation. Je vous rappelle que le fichier envoyé était juste mais comportait 4 couches au lieu de 2…

Correction d’une erreur

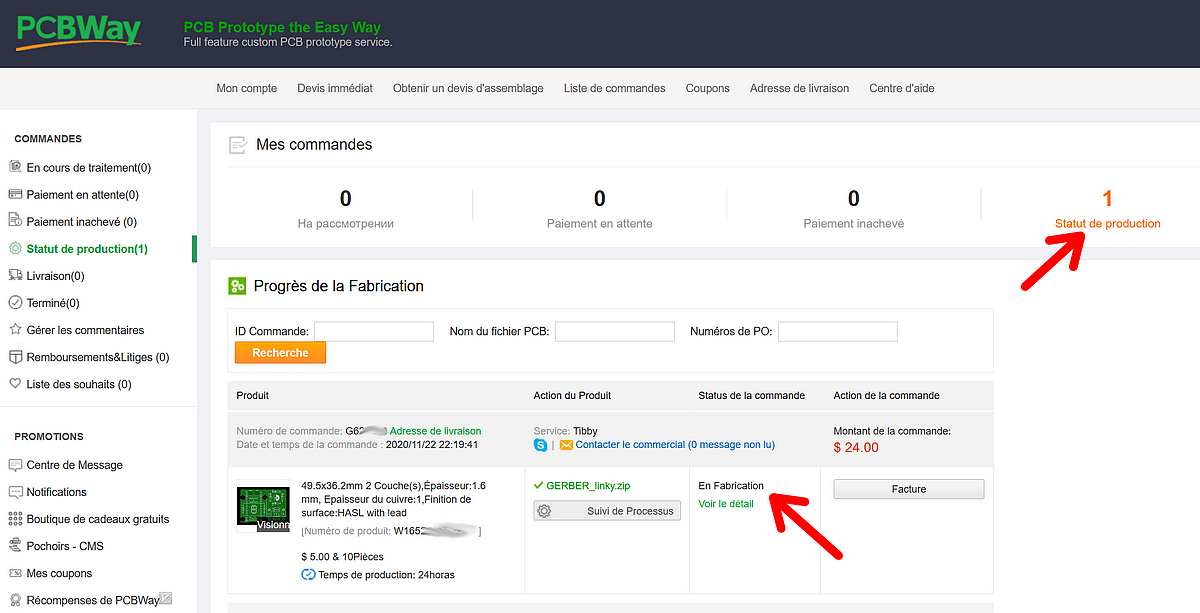

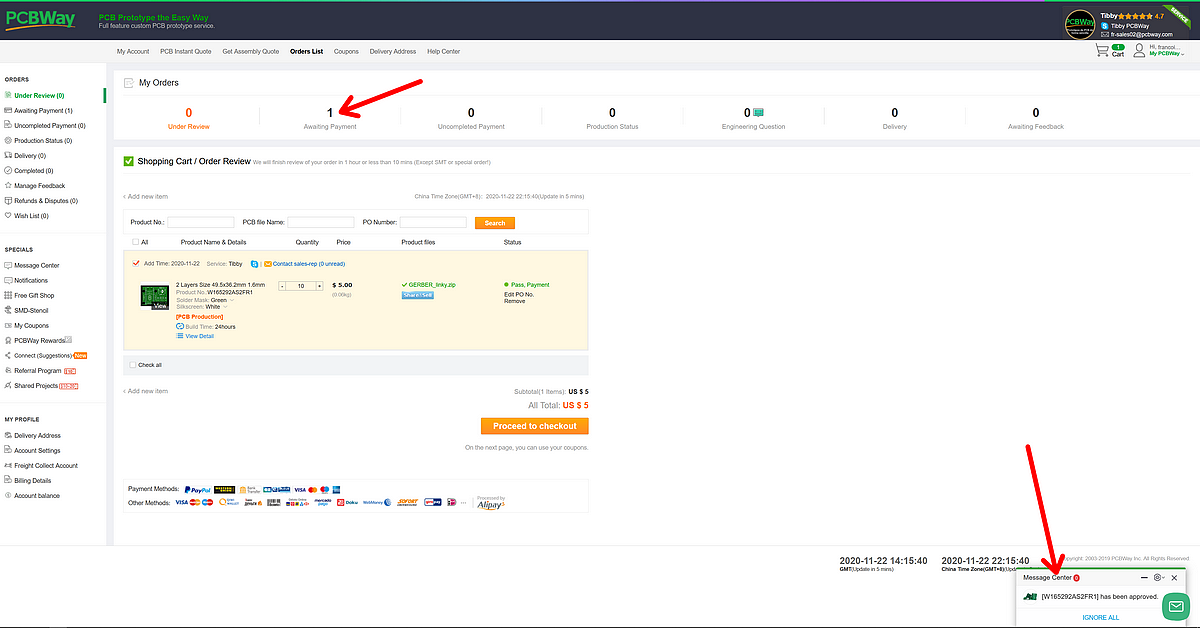

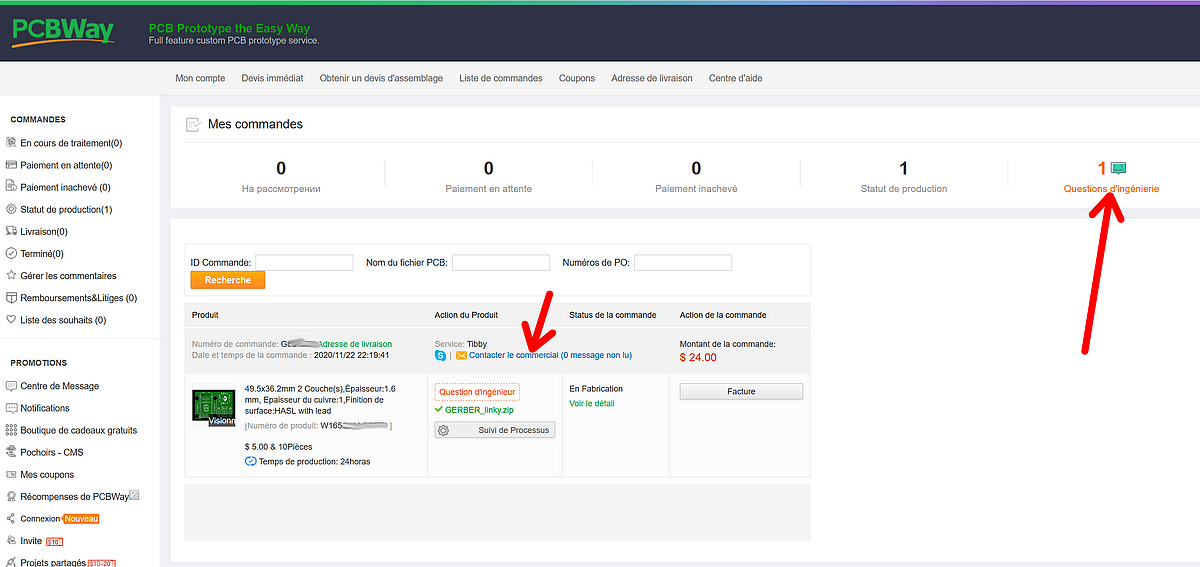

Effectivement quelques heures plus tard le tableau de bord signalait “Question d’ingénierie”.

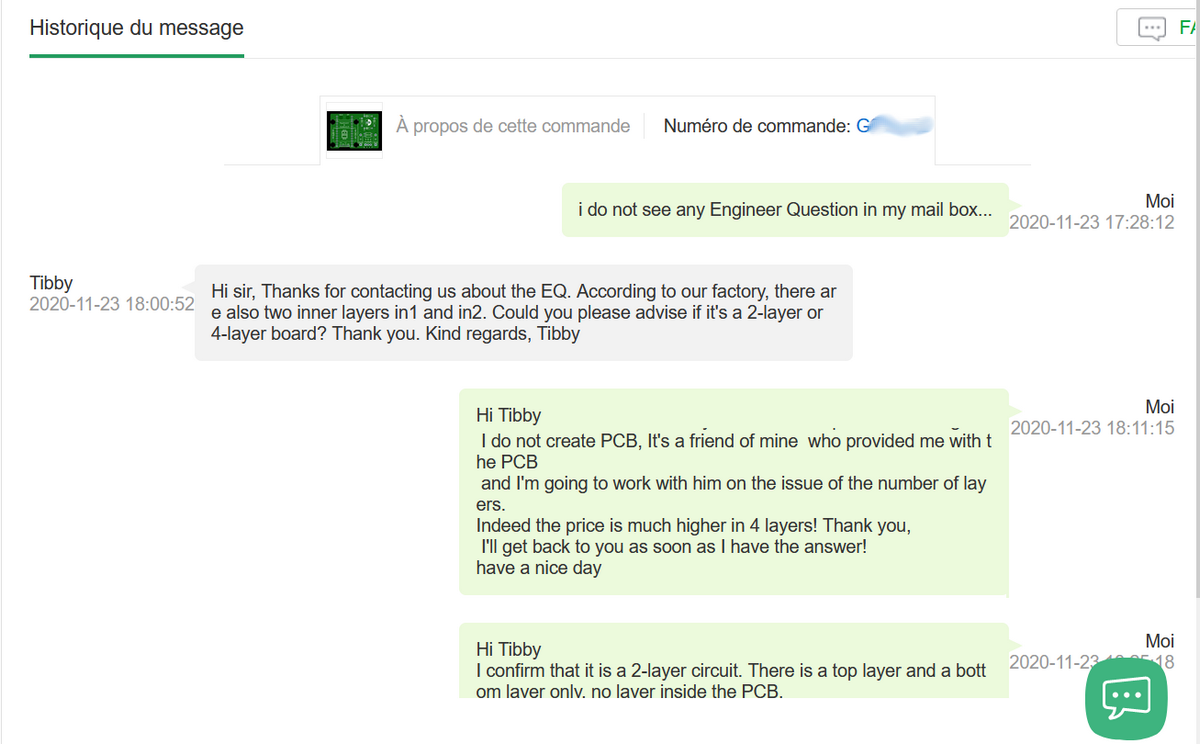

Normalement d’après les FAQ j’aurais du recevoir un mail. Ne voyant rien j’ai contacté le commercial qui m’a informé de l’erreur constatée. J’ai validé le fait qu’il n’y avait bien que 2 couches à traiter sur ce PCB.

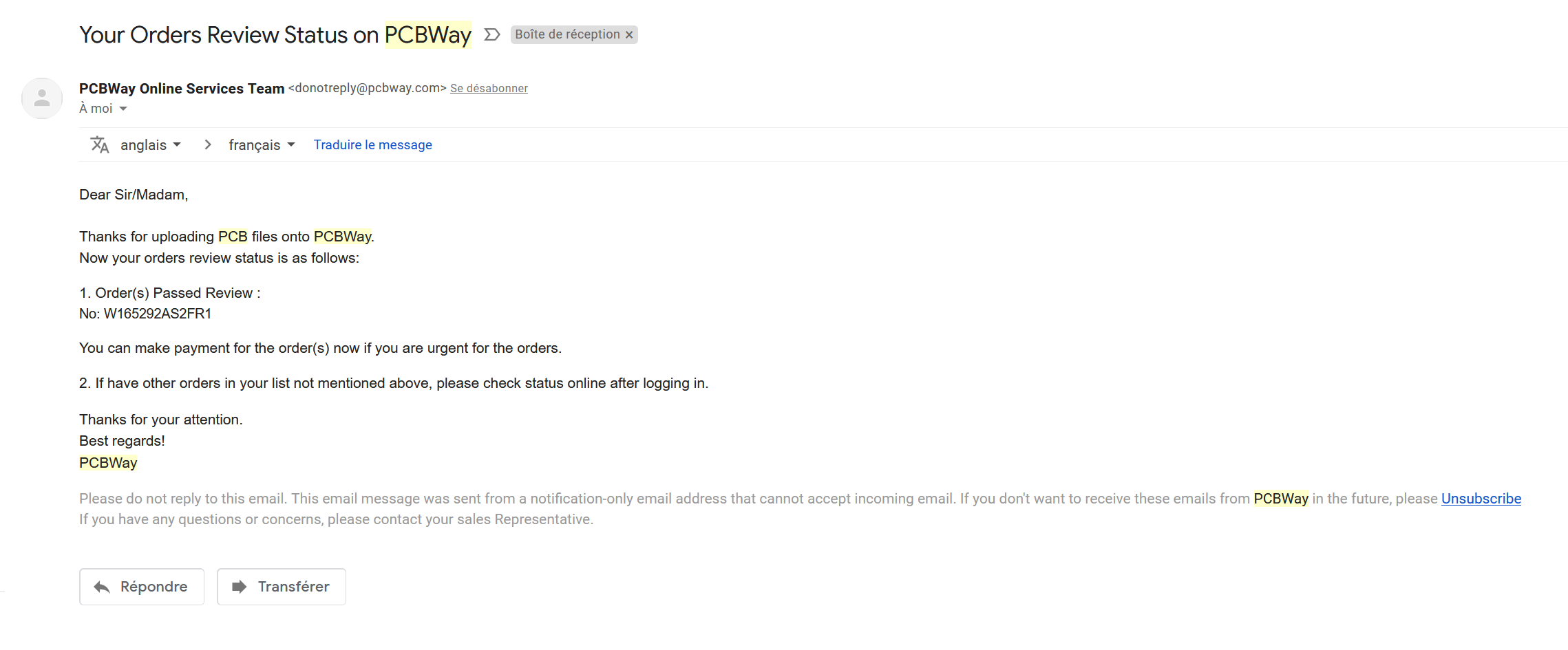

La commande a été validée. Il ne restait qu’à payer… un mail arrive pour confirmer le statut de la commande.

y’apuka faire chauffer la carte bancaire.

Vérifier le fichier Gerber

PCBWay propose un visualiseur de circuits imprimés (PCB viewer) pour examiner les PCB avant de les envoyer.

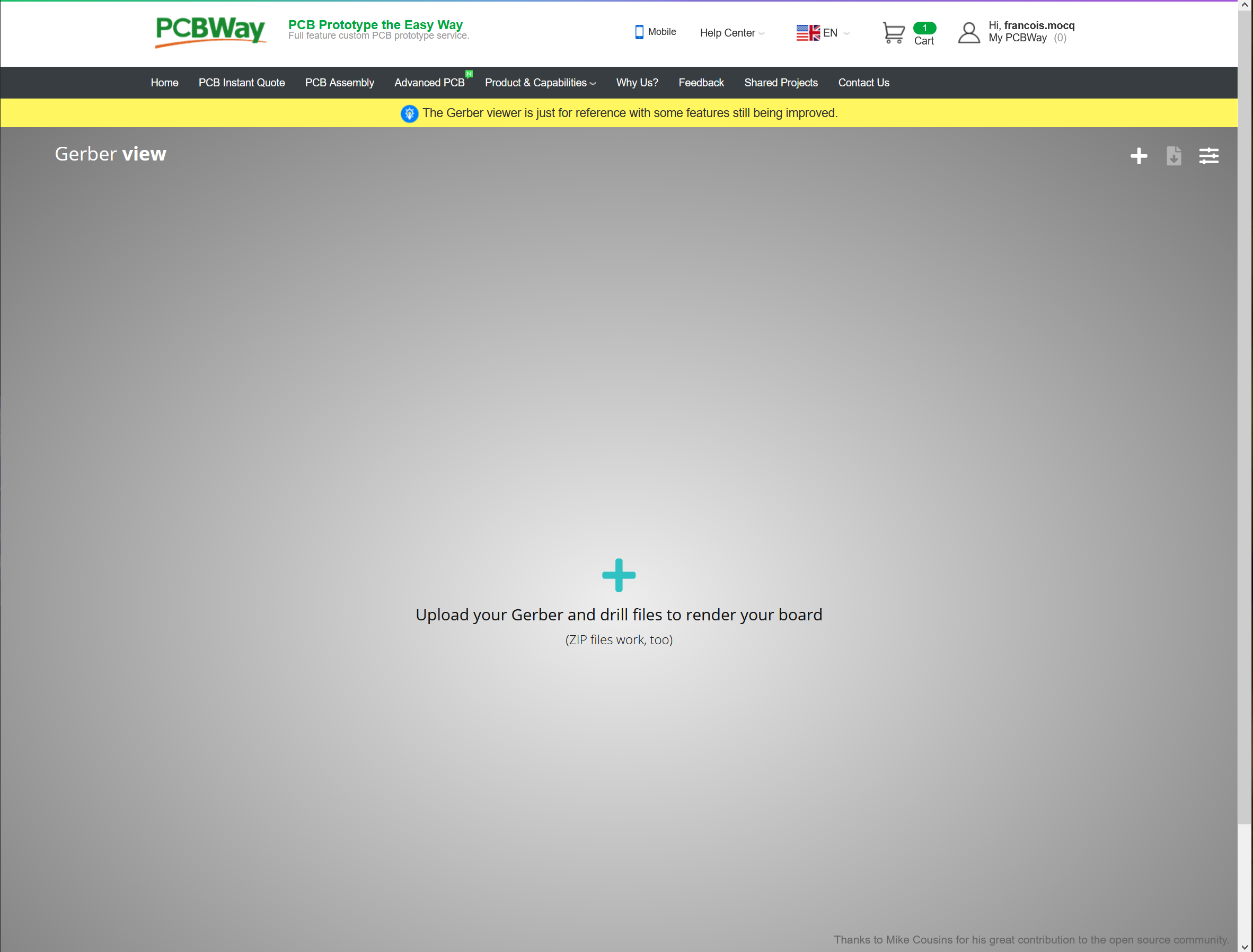

Ouvrez le viewer. il faut ajouter le fichier zip de votre Gerber

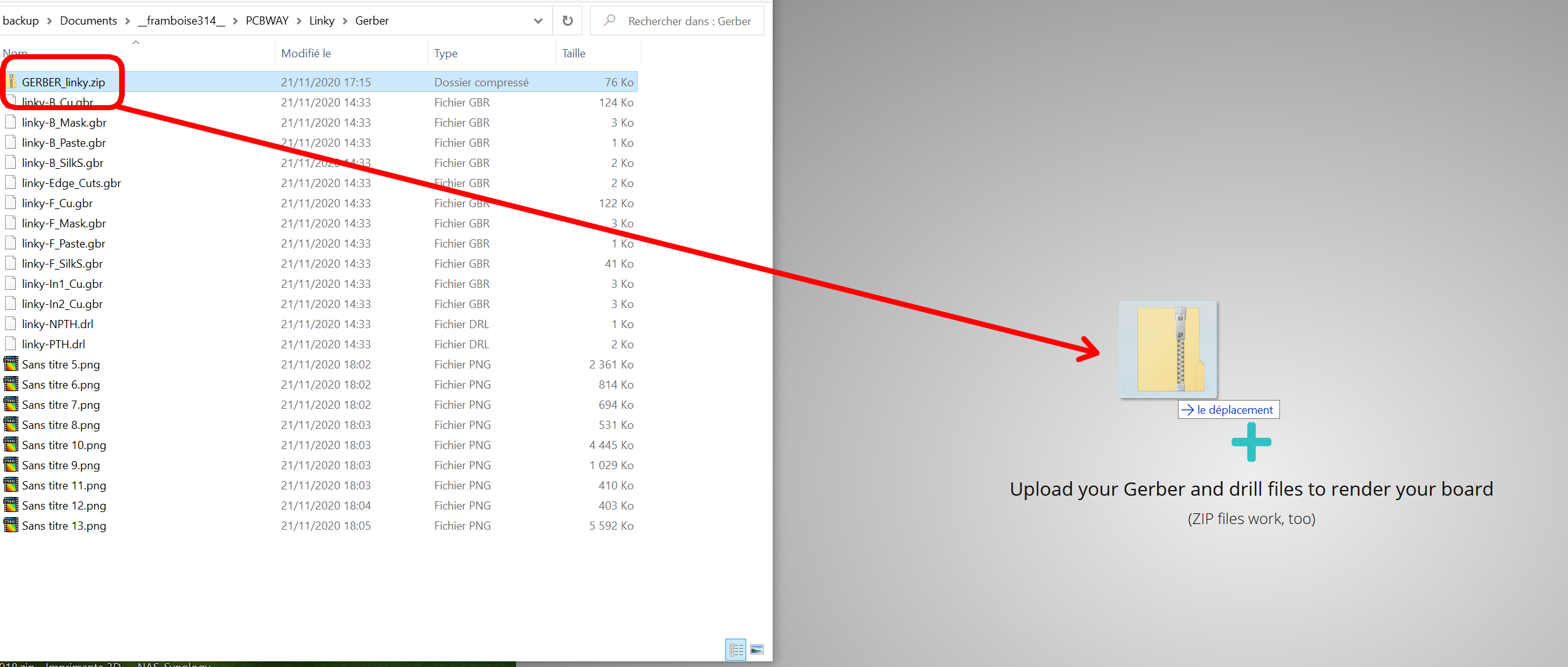

Faites glisser le fichier zip sur le viewer

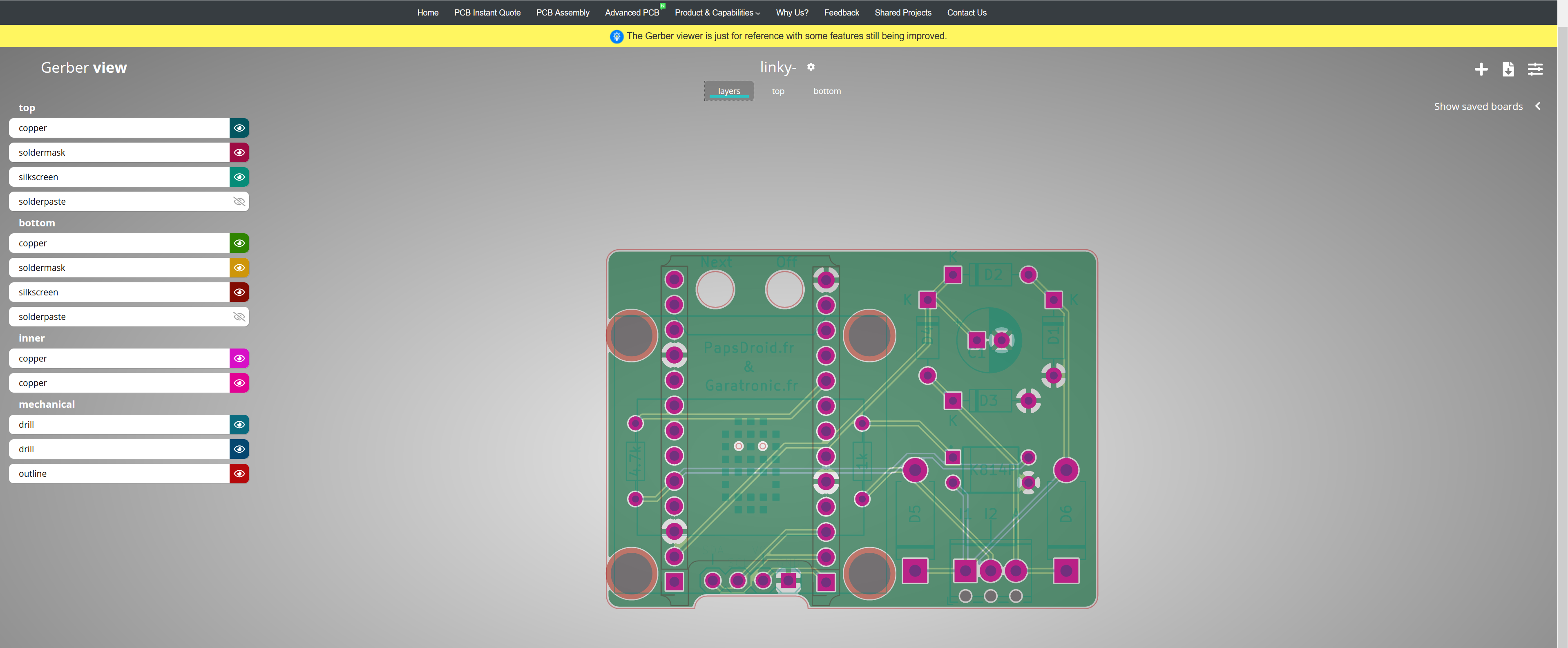

Vous pouvez vérifier le circuit tel qu’il sera en sortie de chaîne de fabrication

Zoom sur le PCB

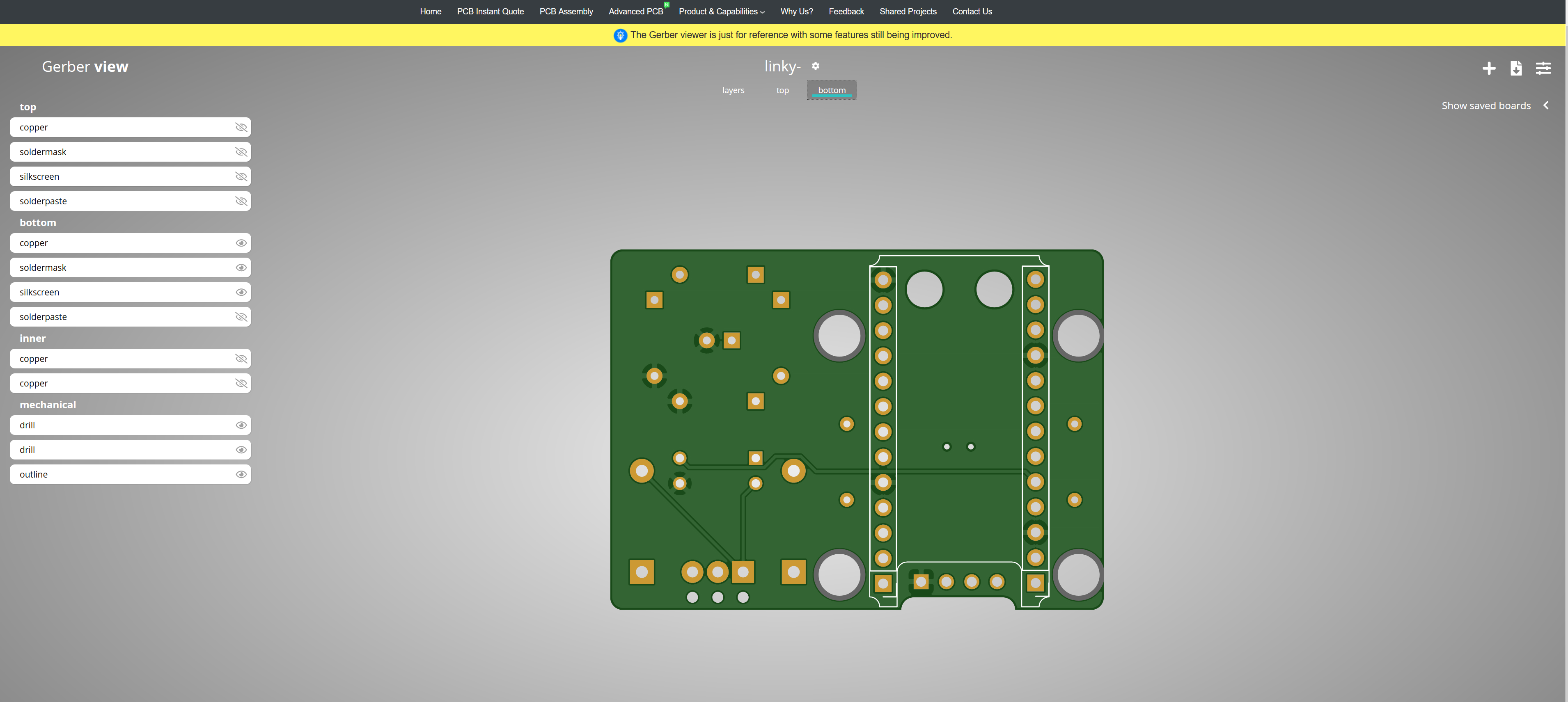

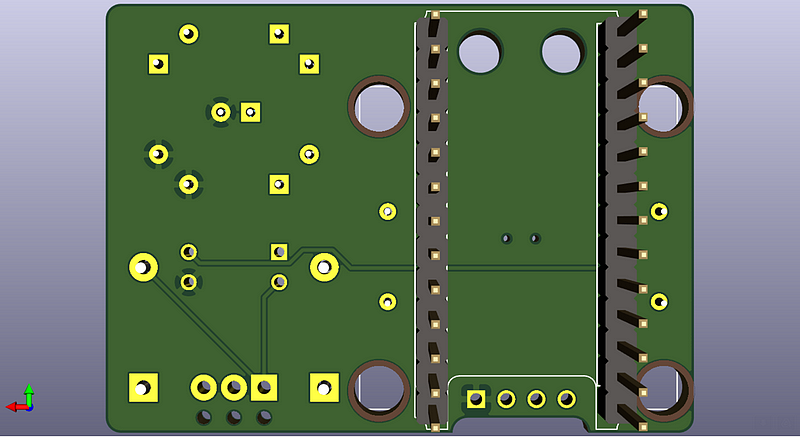

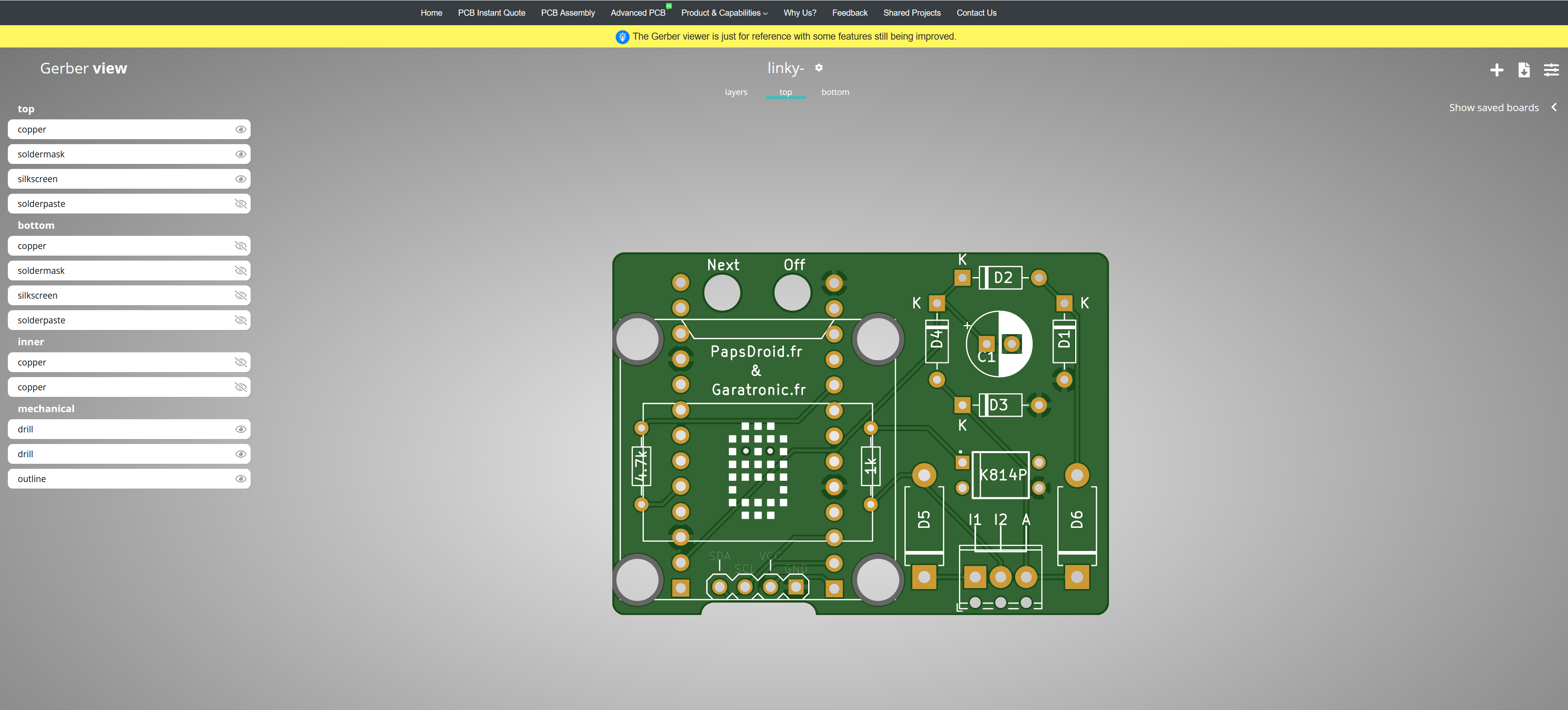

Vérification de la face arrière

Les options à gauche de l’écran permettent de sélectionner la ou les couches à visualiser.

Paiement de la commande

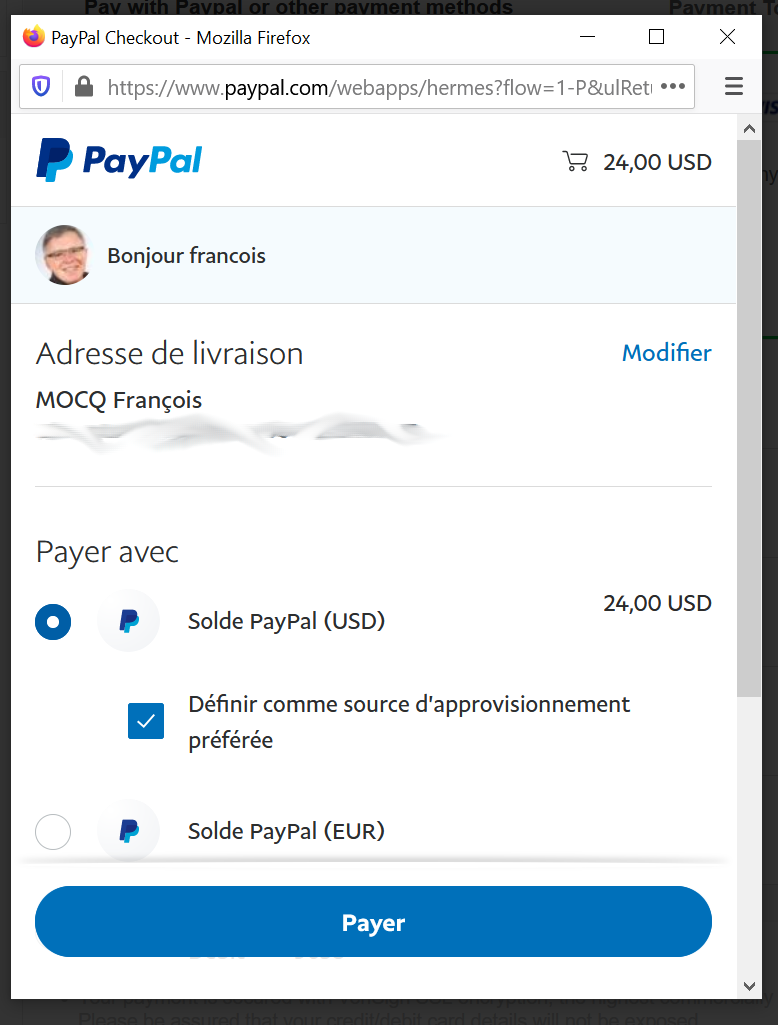

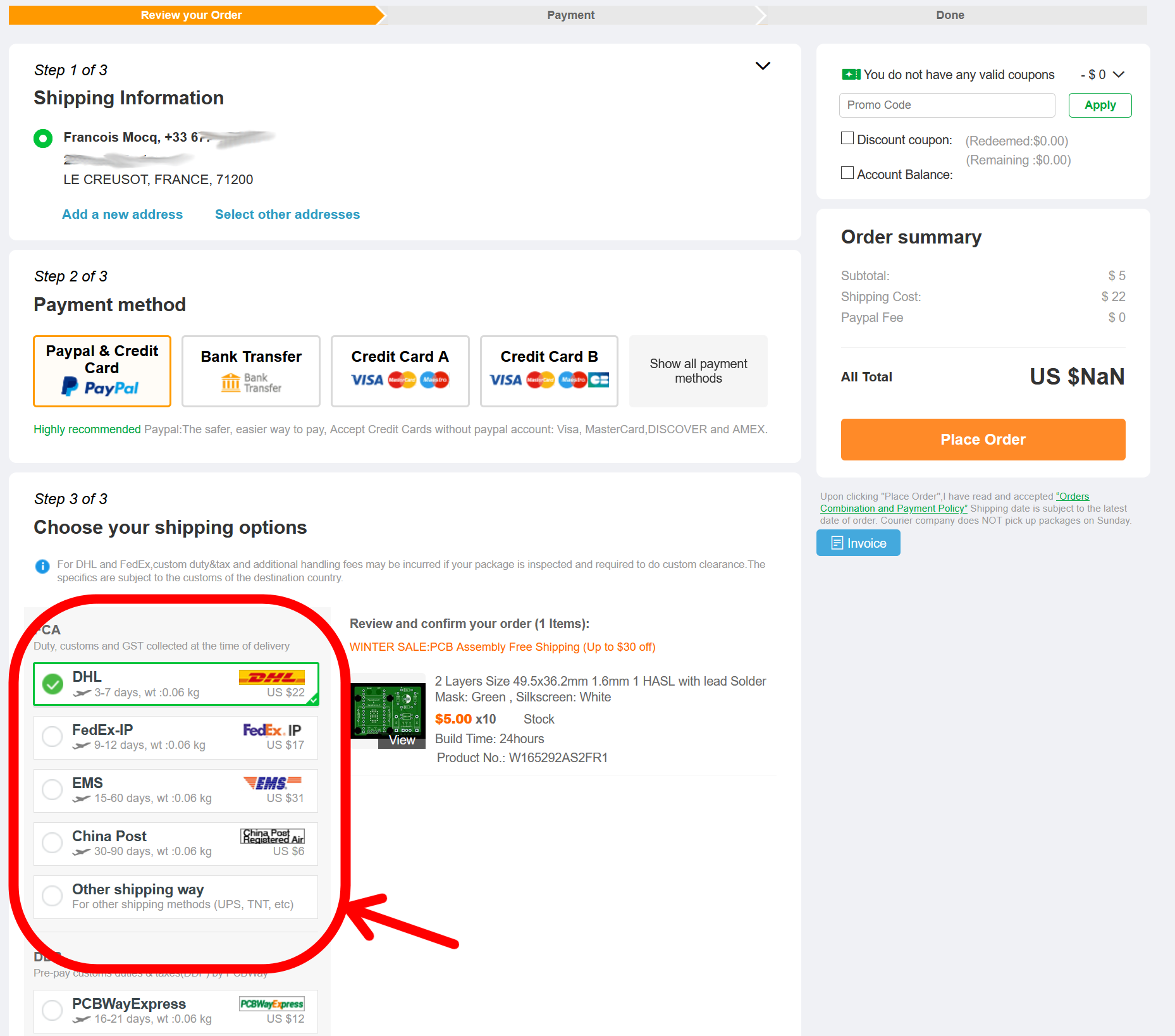

Le site accepte plusieurs moyens de paiement carte bleue ou Paypal. J’utilise Paypal pour ce genre de transaction. Cliquez sur le moyen de payement choisi puis choisissez le moyen de transport.

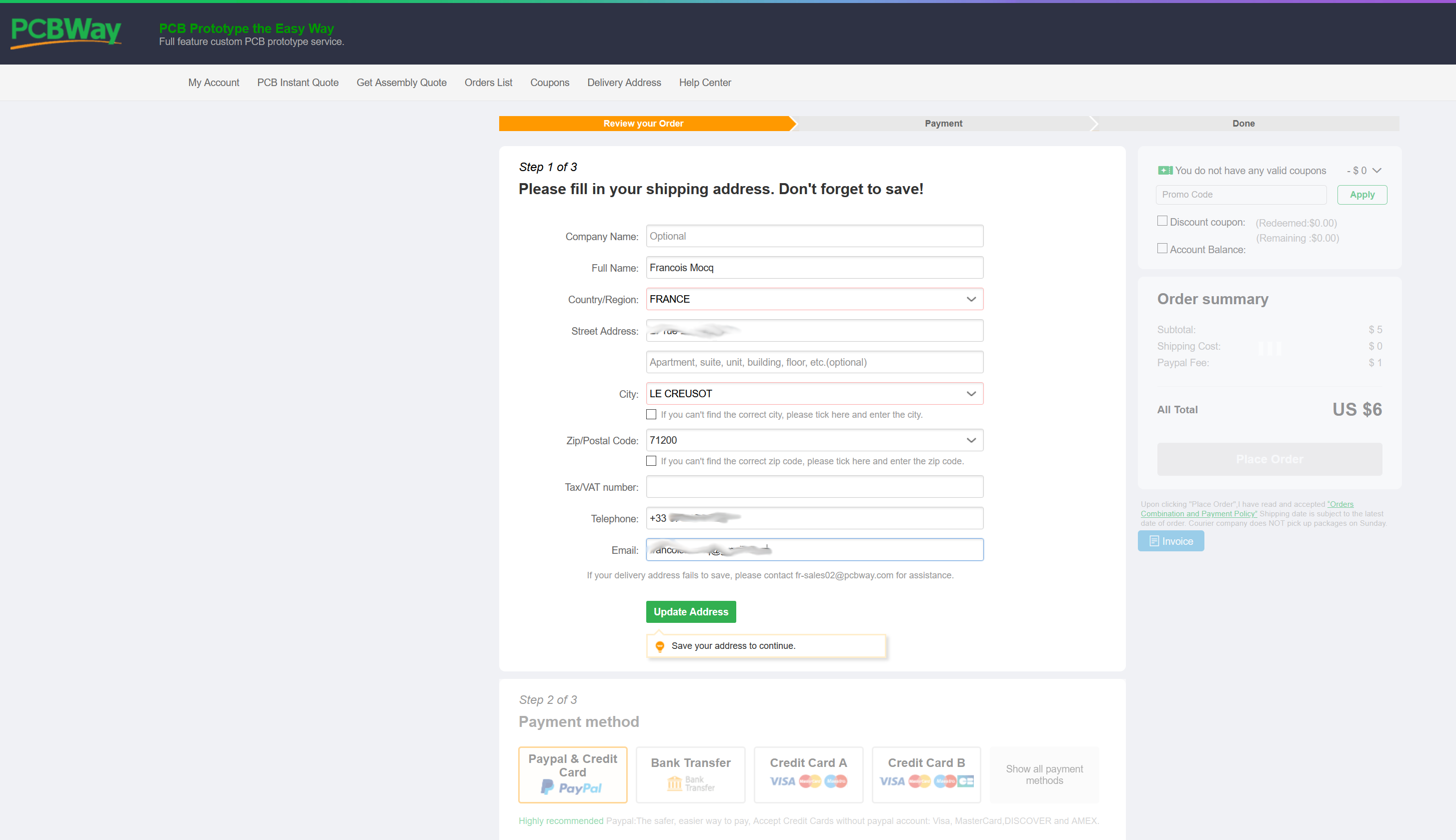

Remplissez le formulaire avec l’adresse de destination.

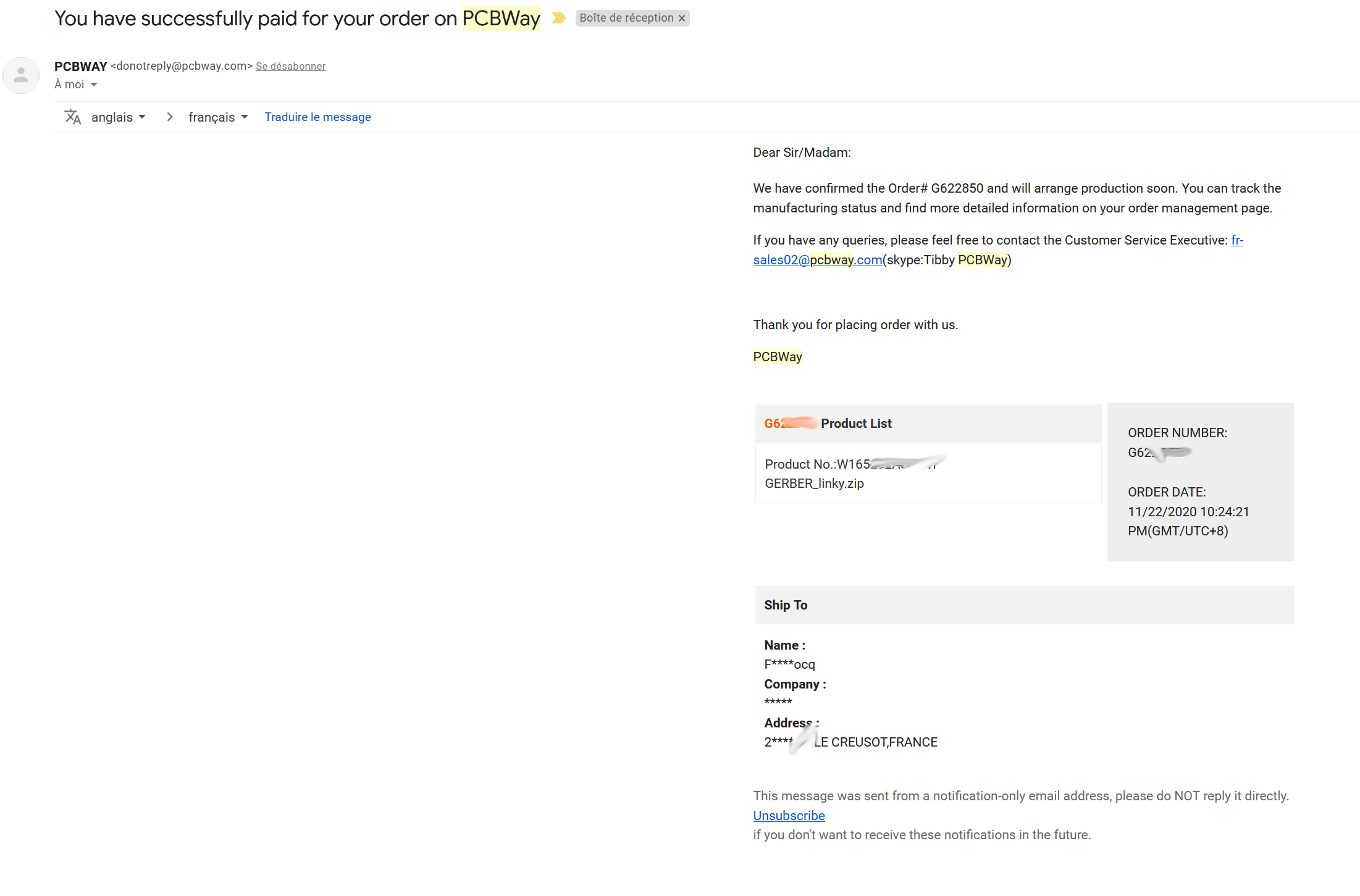

Après payement un nouveau mail arrive avec la confirmation de la commande.

Passage en production

Étape suivante, les PCB sont passés en production. On est le 22 novembre 2020.

Livraison des PCB

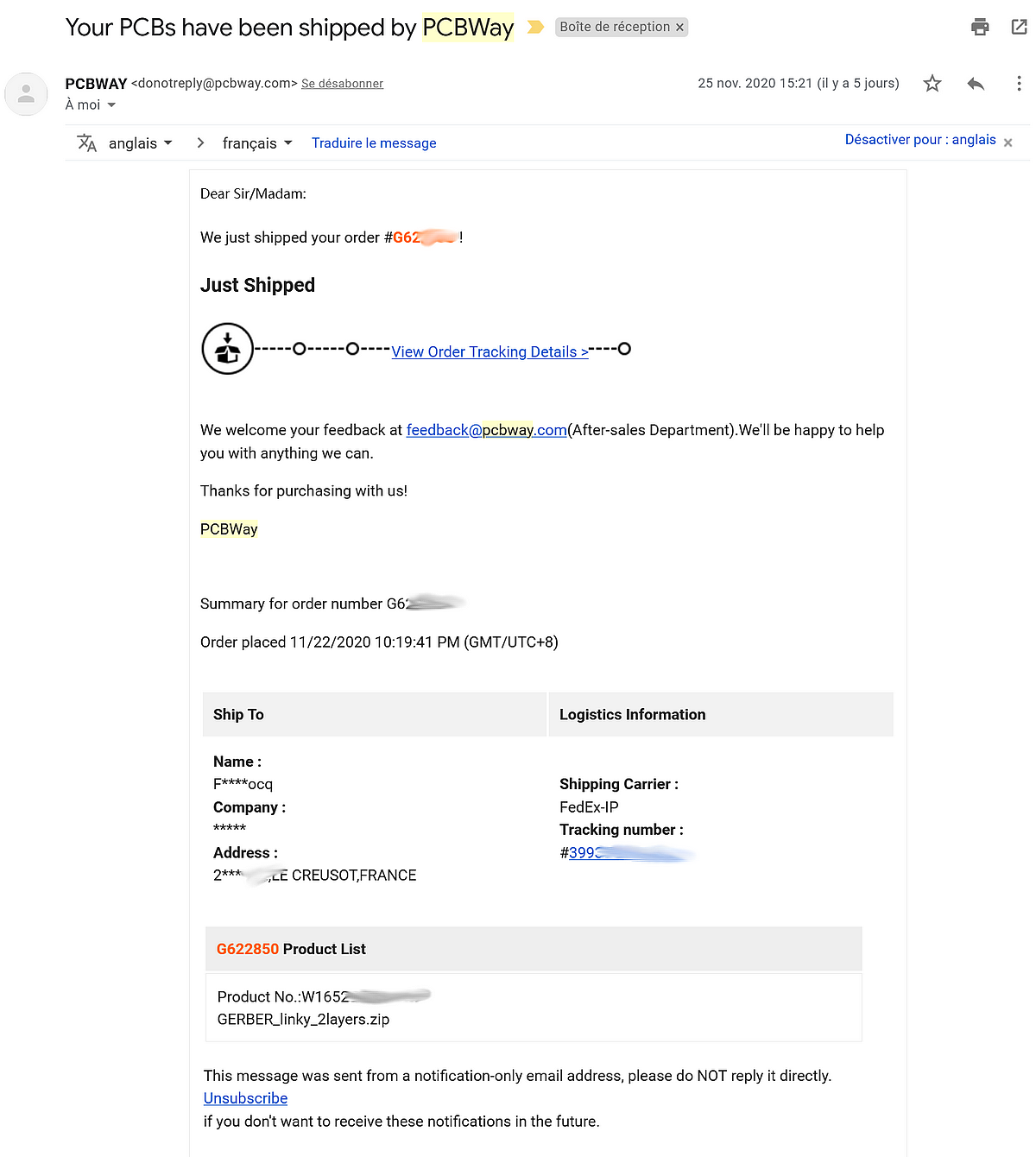

Un mail vient confirmer que les PCB ont été envoyés. On est le 25 novembre.

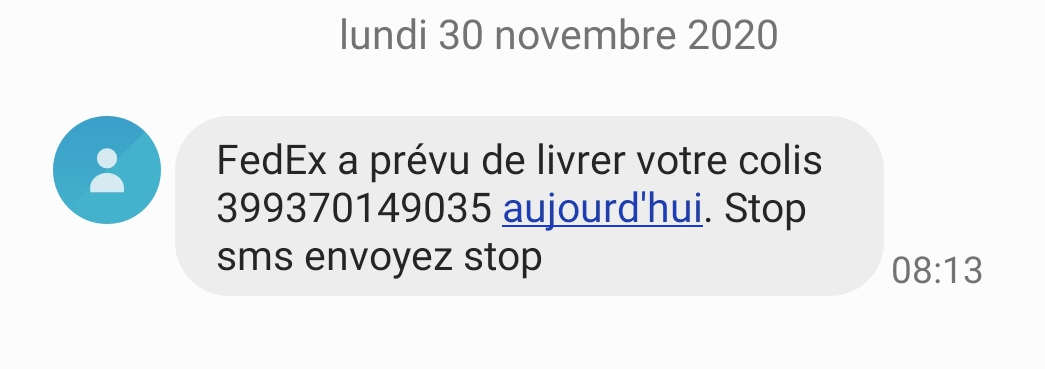

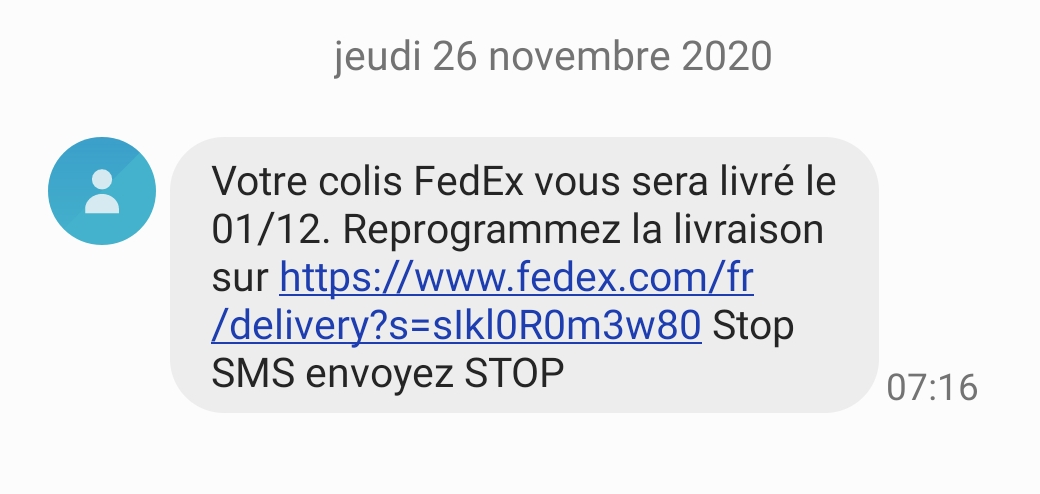

Ce que confirme également un SMS de FedEx

Réception des PCB

Un SMS de Fedex reçu ce matin (3à novembre) m’informe de la livraison dans la journée.

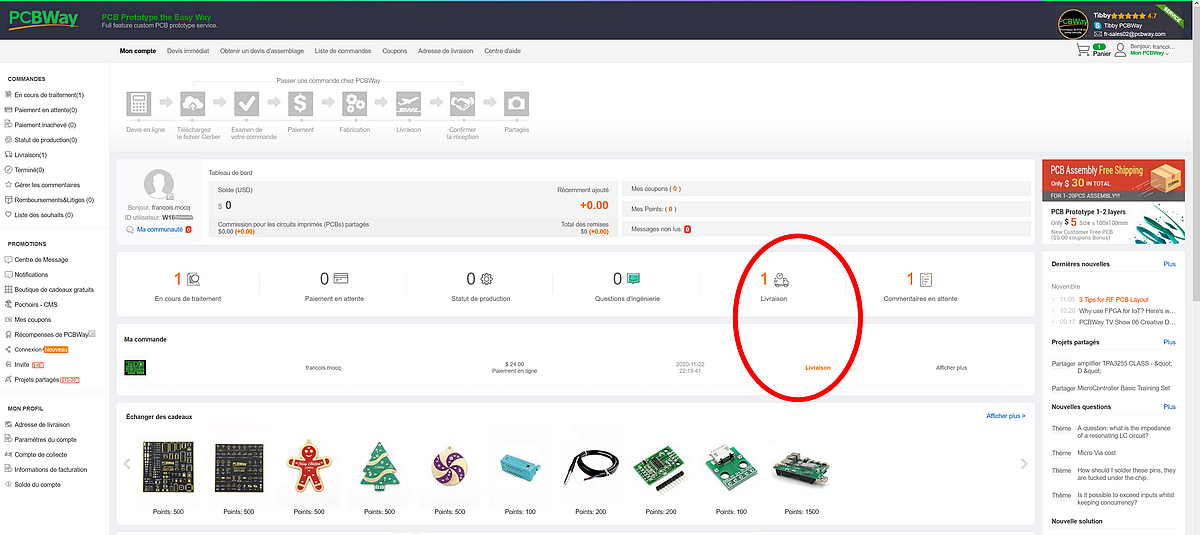

Et après la livraison, la commande est passée en “Livraison”, il ne reste qu’à ouvrir le colis et à vérifier tout ça avant de mettre un commentaire.

Déballage des circuits imprimés

On arrive au plus intéressant. Commande passée le 22 novembre, expédiée le 25 et reçue le 30. On va dire une semaine pour recevoir les 10 circuits imprimés.

Emballage classique pour ce genre de colis, une enveloppe costaude.

A l’intérieur cette boîte en carton fort, fermée par un adhésif large

Une fois la boîte ouverte, on trouve de la mousse qui entoure le paquet de circuits imprimés…

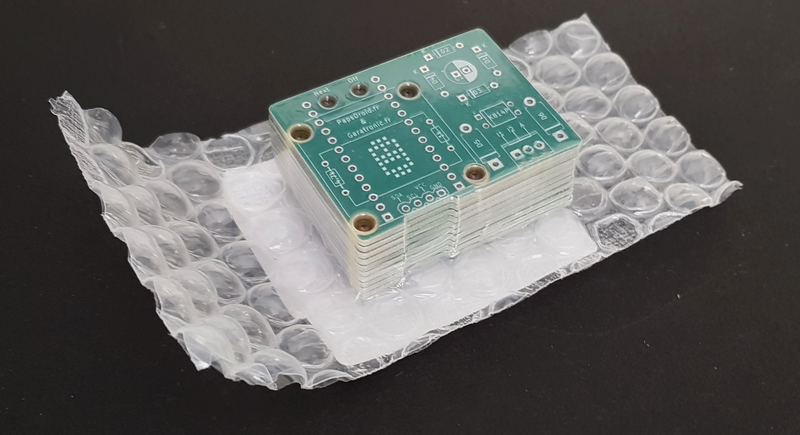

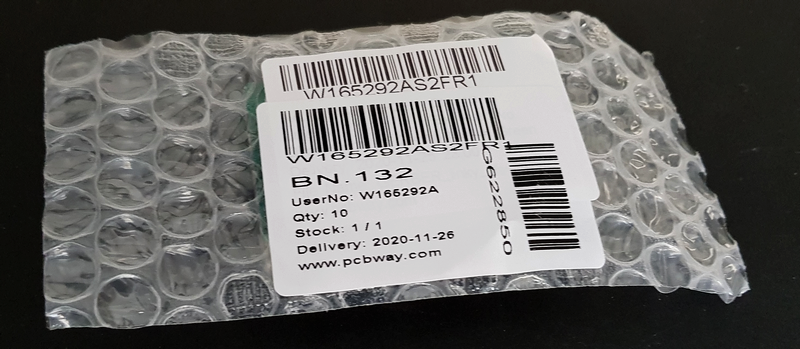

Eux-mêmes protégés par un emballage scellé avec des bulles de protection. Le tout arrive en très bon état, il n’y a aucune remarque à faire sur l’emballage et la protection des PCB.

Qualité des circuits

Visuellement la qualité est parfaite. Les photos qui suivent vous permettront de vérifier par vous mêmes.

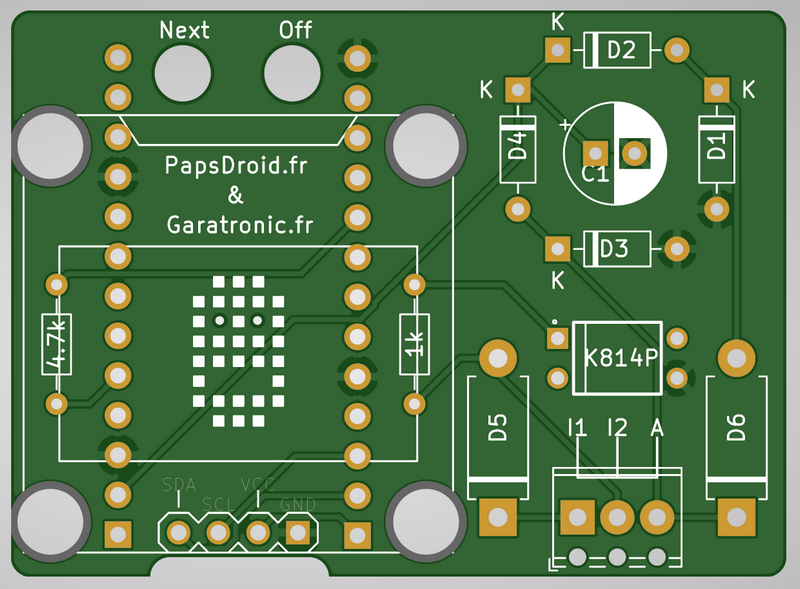

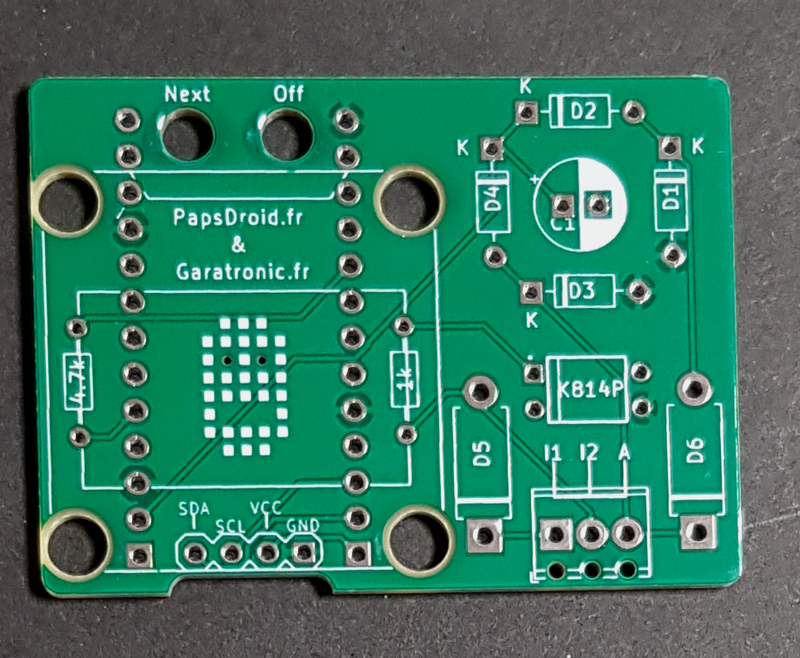

Face supérieure du PCB. Tout est bien positionné, le plan de masse entoure régulièrement les pastilles. La sérigraphie est jolie.

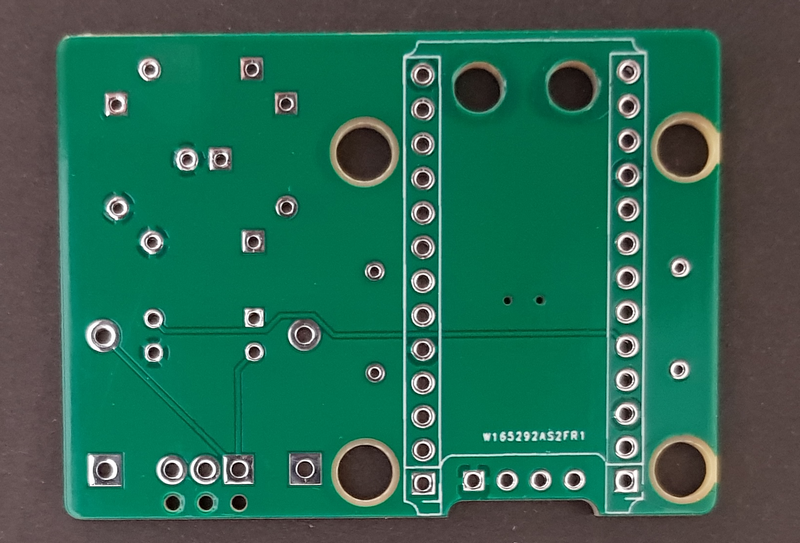

Sur le dessous même qualité, les pastilles de masse sont correctement connectées au plan de masse.

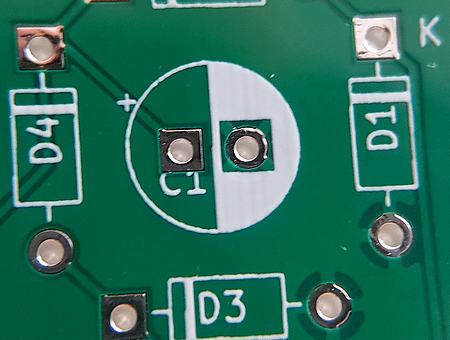

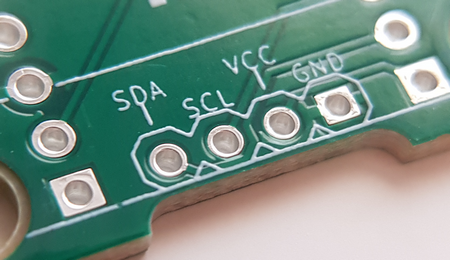

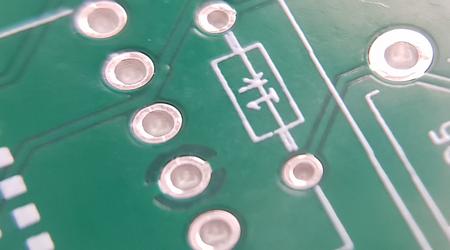

Si on regarde avec un plus fort grossissement, les PCB sont tout à fait utilisables pour un usage standard, les trous métallisés sont impeccables et les pastilles correctement étamées. Les découpes sont propres et nettes, aussi bien les trous de fixation que le dégagement vers la prise I2C.

Montage dans le boîtier

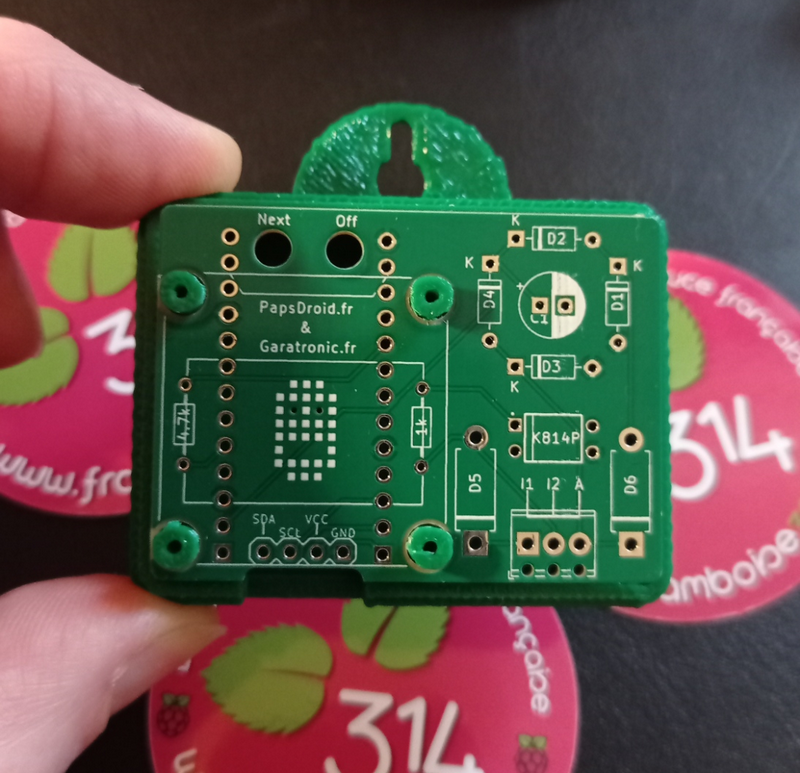

Olivier a imprimé de son côté le boîtier pour la carte et celle-ci s’intègre parfaitement.

Conclusion

Une semaine pour réaliser les 10 circuits, et les livrer en France pour un total de 24 € soit 2,40€ par PCB port compris. Il aurait été possible de mettre plusieurs circuits par plaque et diminuer le prix de l’unité, mais le but ici était de tester les options de base.

Je vais faire passer les PCB à Olivier pour les tester en situation réelle et je mettrai un lien vers la page de son blog décrivant cette extension pour compteur Linky.
