4 flash LED pour drone au banc d’essai

L’utilisation d’un drone mène parfois à des situations où on a du mal à le repérer devant des zones sombres par exemple. Quand il est loin, j’ai aussi parfois du mal à voir si l’avant est tourné vers moi ou s’il s’éloigne. En regardant ce qui existe j’ai trouvé des flash de petite taille, avec batterie intégrée. Lequel choisir ? Un test des 4 modèles que j’ai trouvés va orienter le choix…

4 flash LED / Strobe pour drone au banc d’essai

J’ai trouvé ces différents modèles sur AliExpress. Les liens de cet article sont des liens affiliés. Si vous choisissez d’en acheter un en passant par les liens, framboise314 recevra une (petite) somme.
Je vous propose dans un premier temps une présentation des 4 modèles, suivie d’un comparatif portant surtout sur la visibilité à distance. Vous aurez les détails sur les couleurs, les modes de fonctionnement et la batterie dans la première partie.
Je ne le rappelle pas dans chaque descriptif, mais chaque lampe flash est livrée avec des adhésifs Velcro permettant une fixation solide et rapide sur le drone. Avec chaque modèle il y a également un court cordon USB vers micro USB pour la recharge de la batterie.

[stextbox id=’warning’ caption=’DANGER !’]Attention pour ces 4 modèles, les LED sont très puissantes, évitez de regarder directement les zones d’émission de lumière. Cela peut provoquer des éblouissements et des dégâts sur la rétine ![/stextbox]

Les prix indiqués dans cet article sont indicatifs. Ils sont valables au moment de la publication de cet article mais peuvent varier en fonction des fluctuations monétaires, de la disponibilité…

Drone Strobe Light HeiyRC

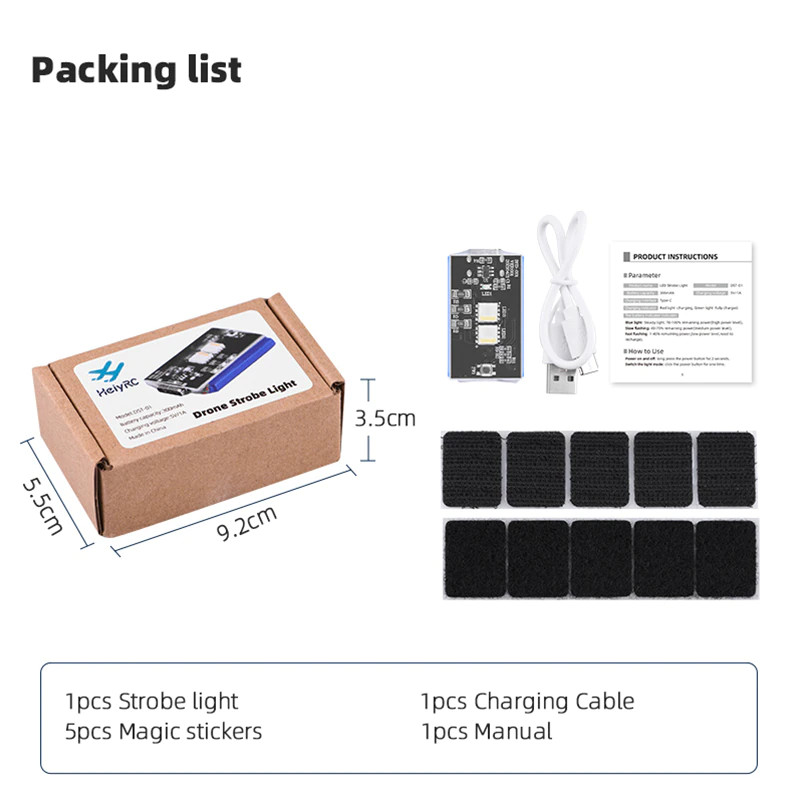

Emballage

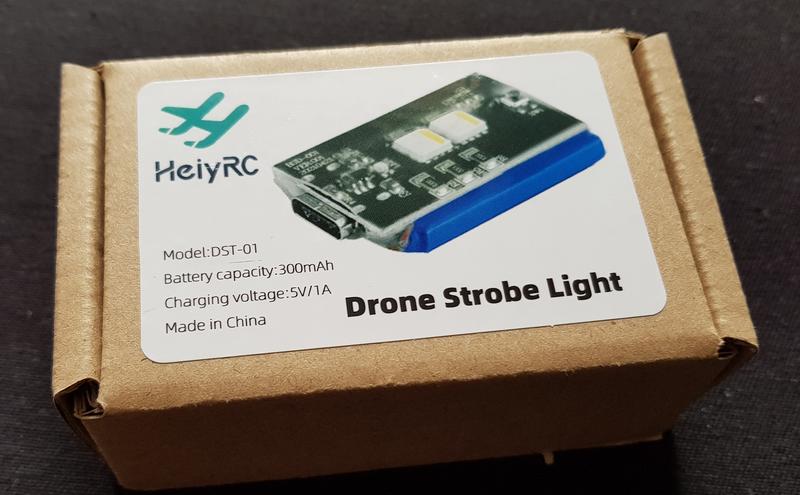

Ce modèle est livré dans une boîte en carton solide avec une notice.

Notice

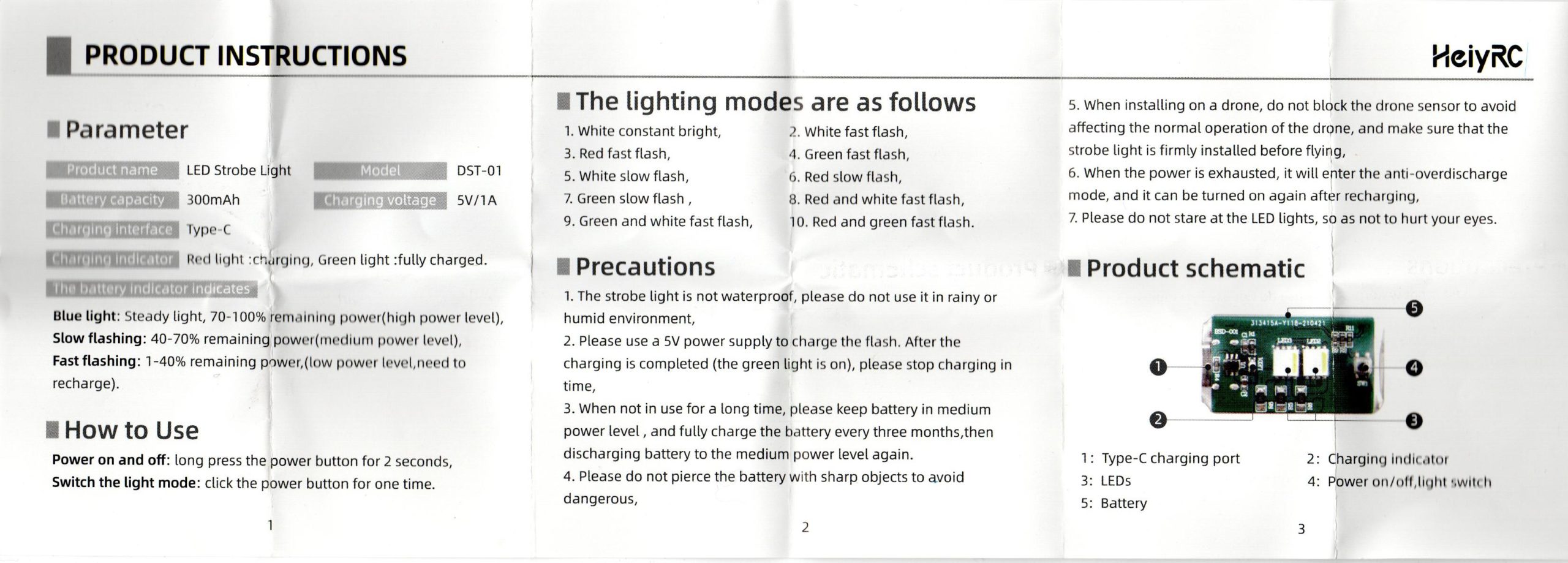

Notice du Flash Strobe à LED pour Drone HeiyRC

Cliquez pour agrandir

Dimensions et poids

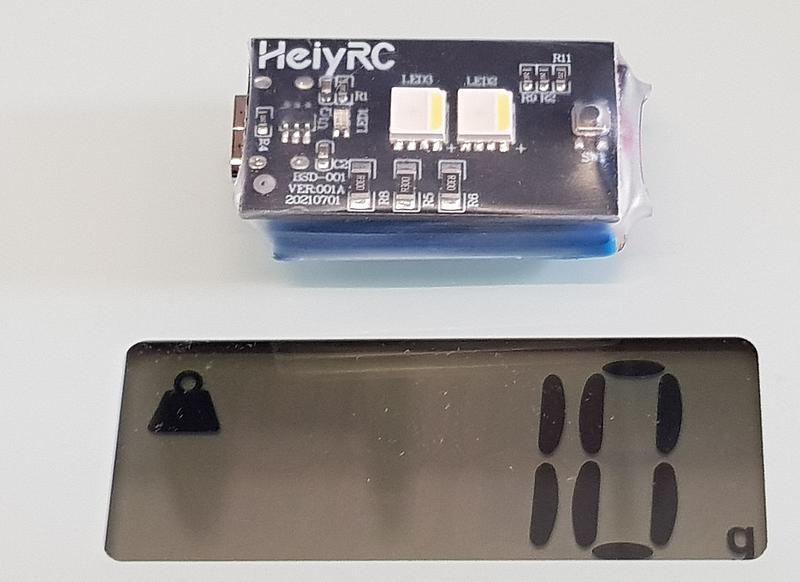

Sur la balance ce module affiche 10 grammes (balance Tefal à 1g près). C’est un peu plus que d’autres modules de ce test.

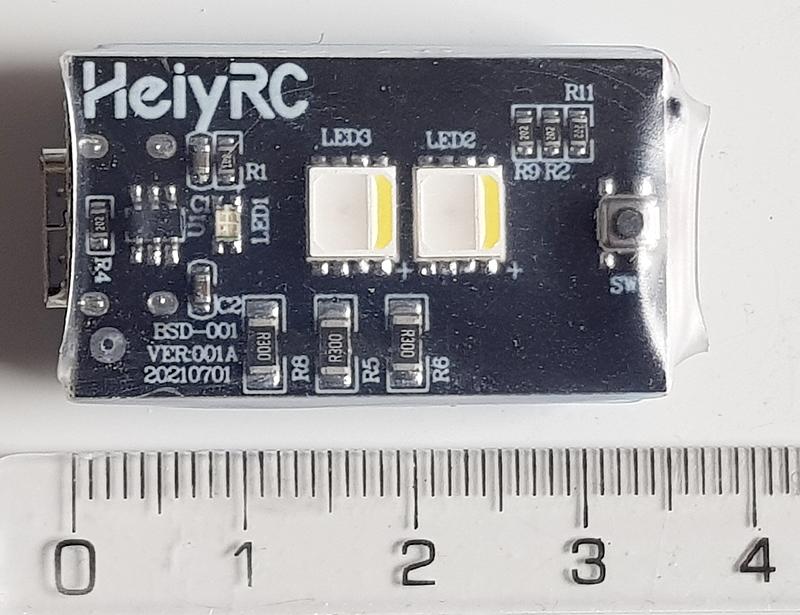

Le module mesure environ 35mm x 21mm

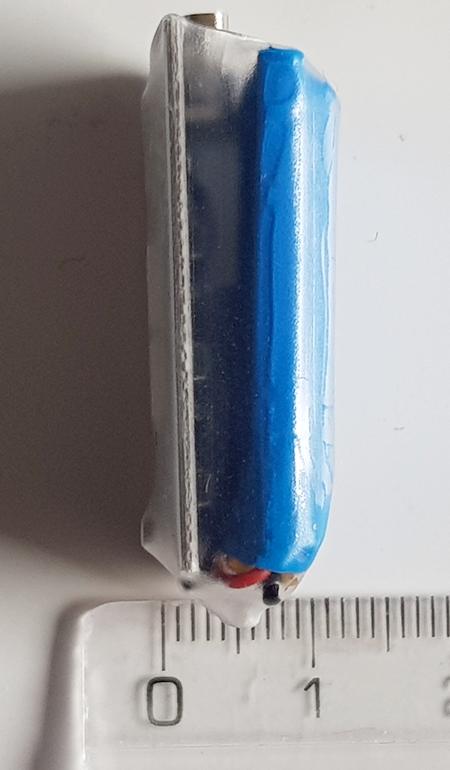

Et il est épais d’un peu plus d’un centimètre.

Charge

Une prise USB-C est utilisée pour recharger la batterie. Cela permet d’utiliser de nombreux chargeurs de smartphones/tablettes actuels. La charge est indiquée par l’allumage de cette LED rouge. La LED devient verte quand la batterie est rechargée.

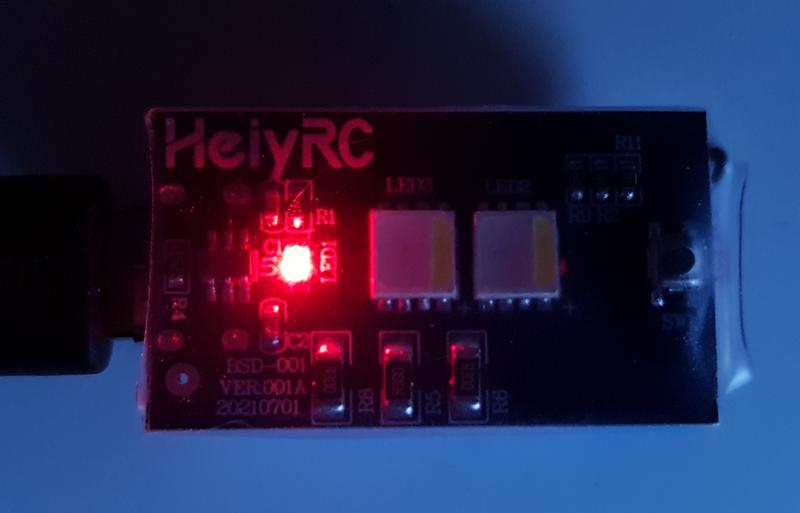

On peut voir l’état de la charge de la batterie en faisant un appui court sur le bouton. Les deux LED s’allument en bleu. Si elles sont fixes, la charge est entre 70 et 100%/ Si elles clignotent lentement on est entre 40 et 70%, enfin si elles clignotent rapidement il ne reste que 1 à 40% de la charge et il vaut mieux recharger la batterie du module.

Informations fabricant

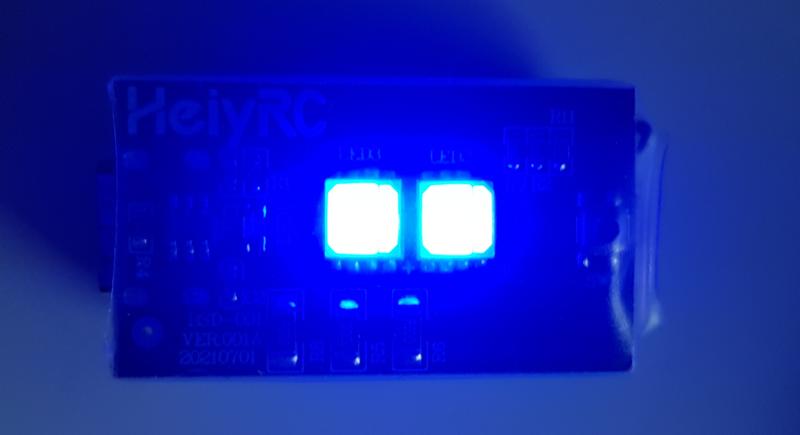

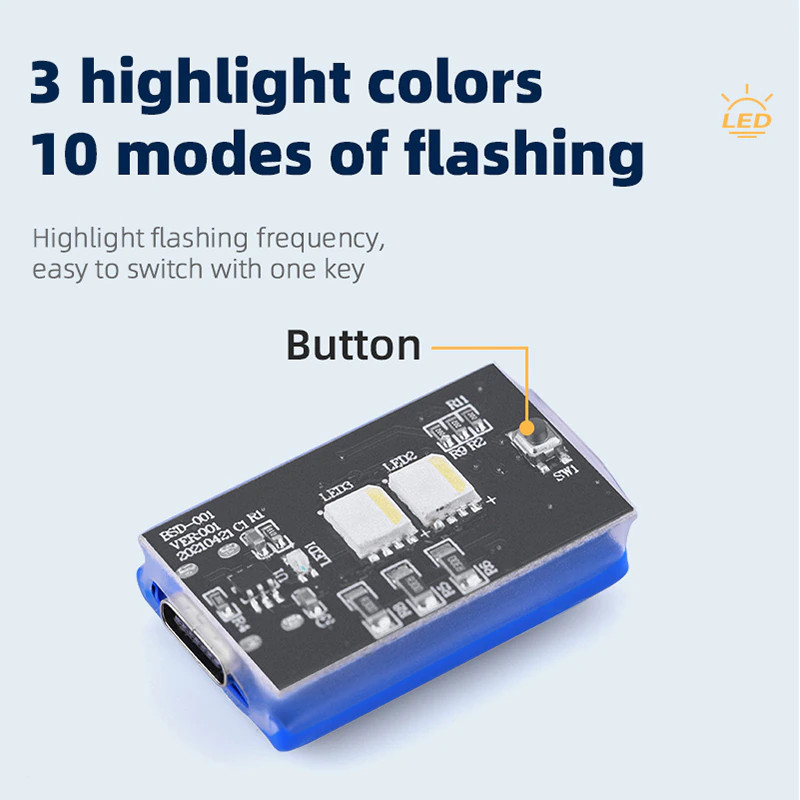

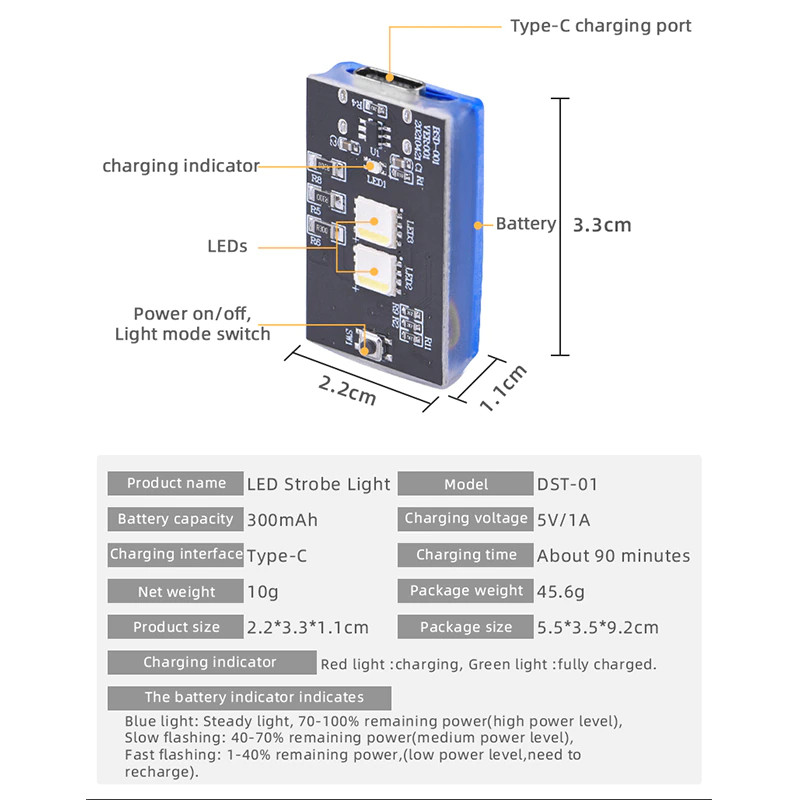

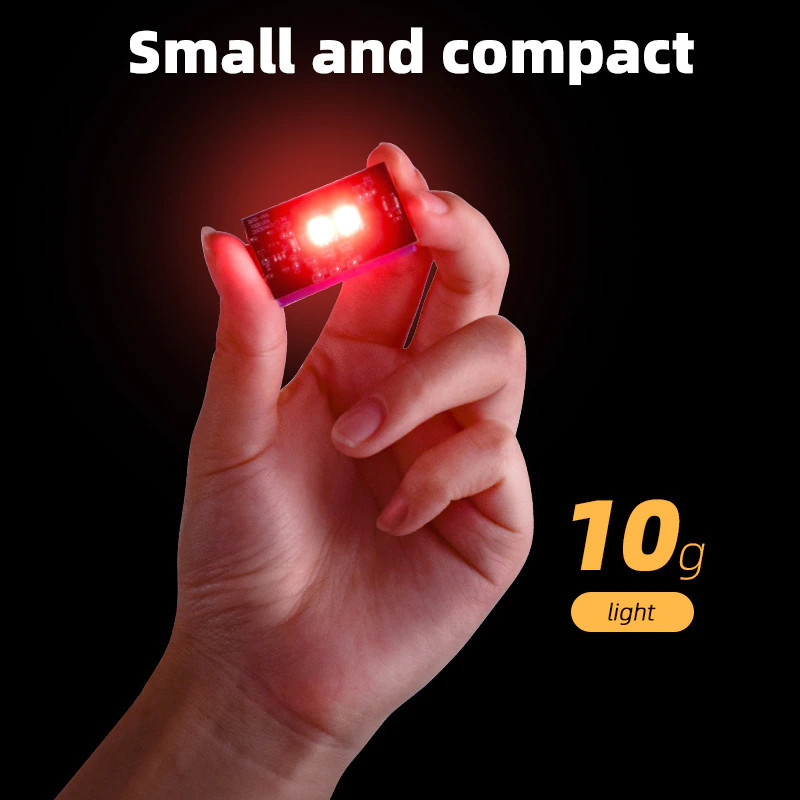

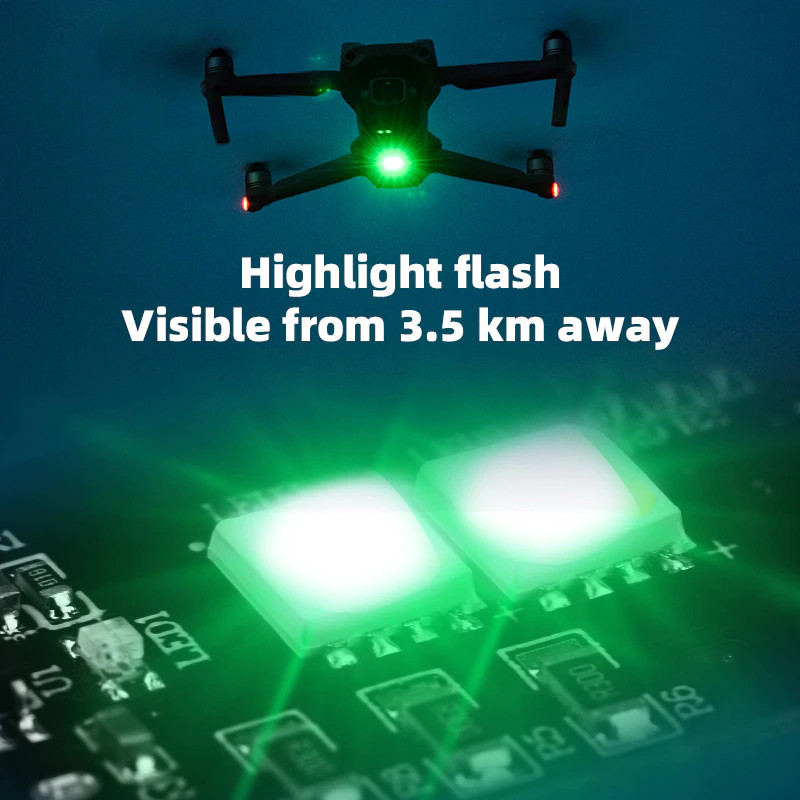

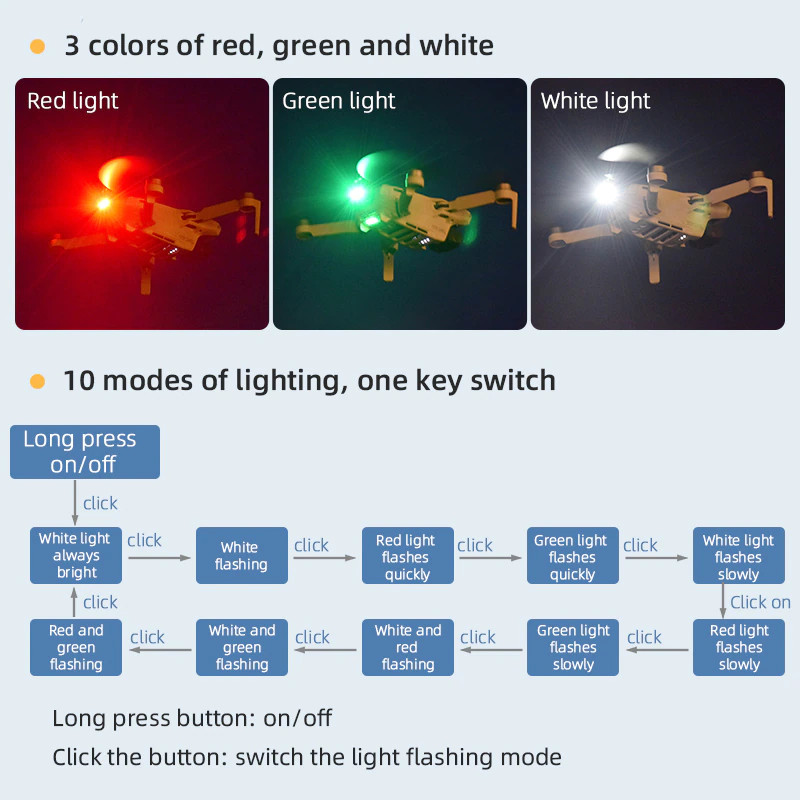

Vous pouvez cliquer sur les images pour les agrandir. Le module a l’avantage de posséder des LEDs multicolores. Chaque LED a une partie LED blanche sur le côté et une zone LED verte+LED rouge. Ce qui lui confère pas mal de combinaisons intéressantes.

  1. Blanc fixe
  2. Flash blanc rapide
  3. Flash rouge rapide
  4. Flash vert rapide
  5. Flash blanc lent
  6. Flash rouge lent
  7. Flash vert lent
  8. Flash rouge et blanc rapide
  9. Flash vert et blanc rapide
  10. Flash rouge et vert rapide

Les tests

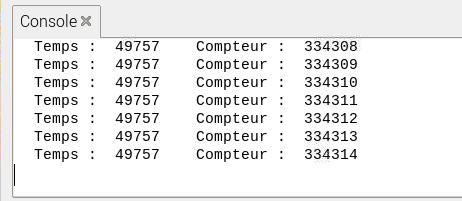

Avec près de 50000 secondes de fonctionnement on approche des 14 heures de clignotement. Il y a eu pas loin de 55000 double flash.

Le module

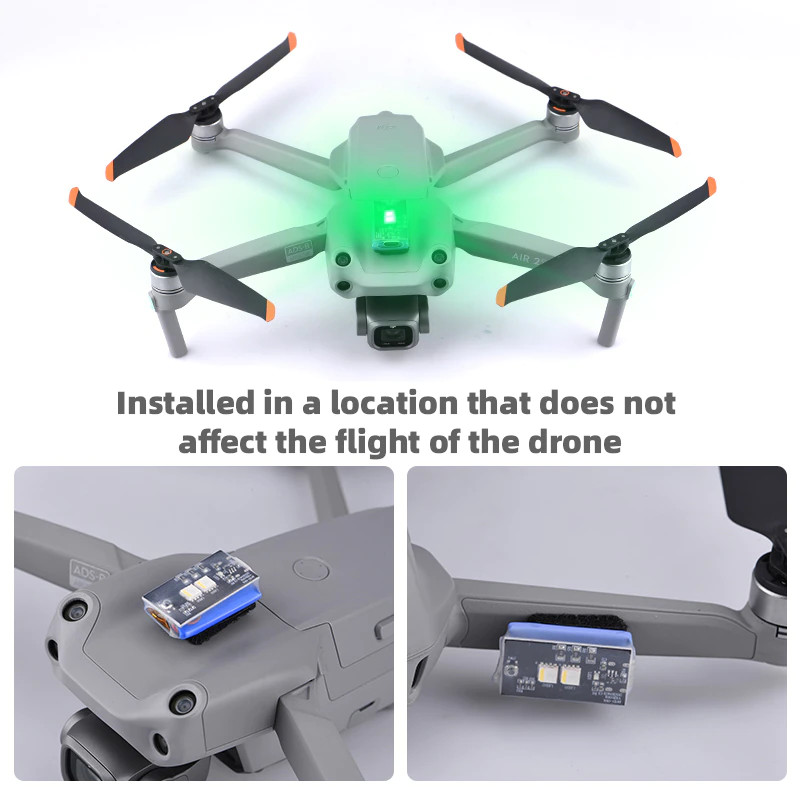

Sur le site Aliexpress, ce module est appelé  DJI Mavic 3/Air 2/2 S/Mini 2 Spark. Il est vendu 12,96€ (+0,05€ de livraison) au moment où j’écris ces lignes mais on sait que les prix sont fluctuant sur ce genre de site, fonction du cours du dollar, des promos…

Ne rigolez pas, le fabricant annonce, je cite : « une portée visible de vol la nuit par temps ensoleillé supérieure à 3.5KM »

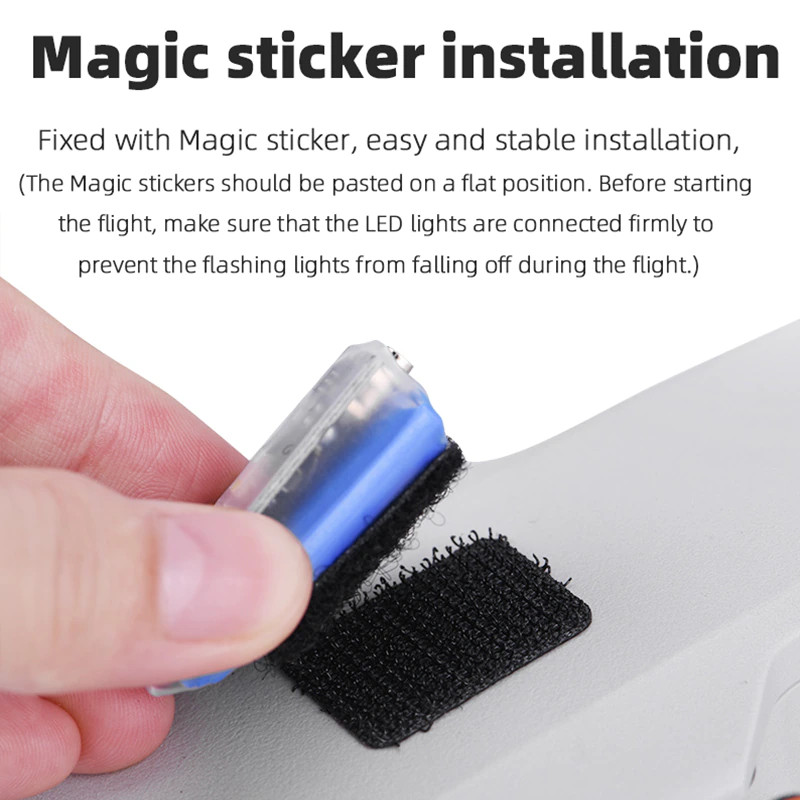

Le module est recouvert d’un film transparent thermorétractable épais et résistant. Il est fixé par des scratchs adhésifs  livrés dans la boîte en plusieurs exemplaires, c’est pratique et simple à installer tout en assurant une bonne adhérence en conditions normales…

La batterie a une capacité de 300mAh avec une tension de charge de 5V/1A. La durée de fonctionnement dépendra de la séquence que vous aurez choisie. Voir le tableau comparatif.

Pour commander ce modèle (~12 à 16€)

Rendez vous sur la page du vendeur : https://s.click.aliexpress.com/e/_ANfG2D

Flash pour DJI Mavic

Emballage

Ici pas d’emballage particulier, j’ai reçu ce modèle dans un plastique à bulles. Il était bien enveloppé et contenu dans une enveloppe en plastique souple. Aucune notice n’était jointe.

Dimensions et poids

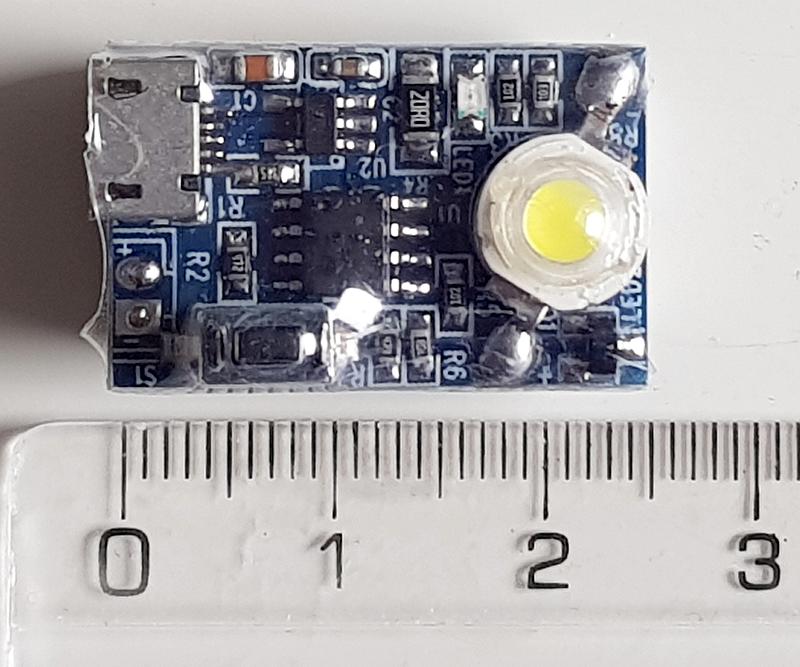

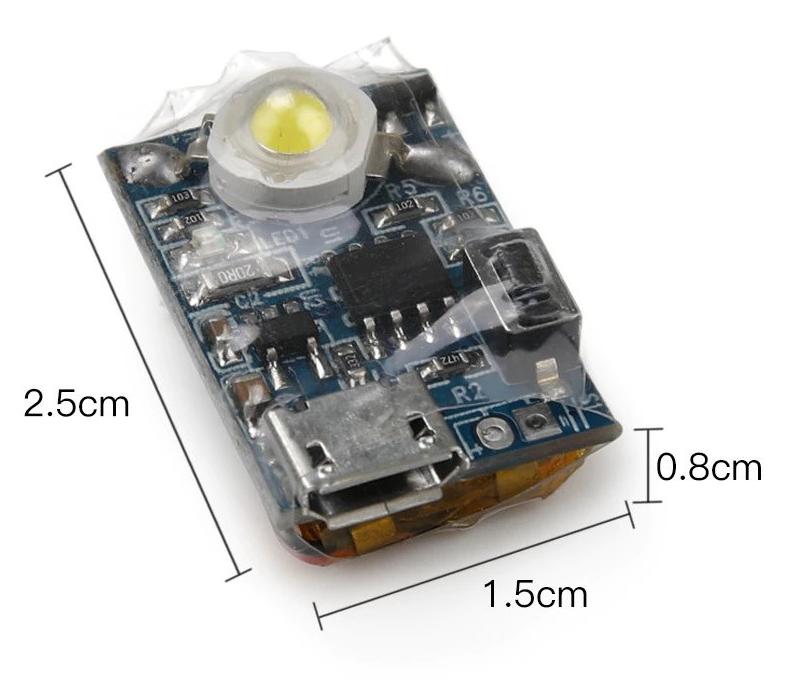

La taille est inférieure à celle du modèle précédent, avec 2,5 x 1,5 cm seulement et 0,8 cm d’épaisseur.

La diode unique est un modèle doté d’une lentille hémisphérique. Le vendeur annonce une LED de 3 watts avec une luminosité de 130 lumen.

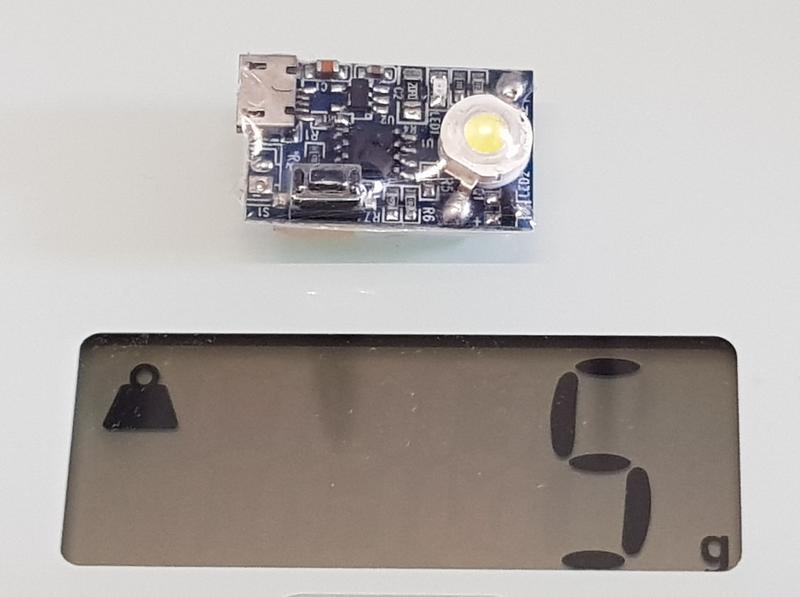

Ce module affiche un poids plume de 5 grammes sur la balance.

Charge

La charge est assurée via une prise micro USB sur ce modèle. Vu sa taille réduite et son poids plume, la capacité de batterie n’est que de 90 mAh, le fabricant annonce 2 heures de clignotement, on verra ce qu’il en est lors des tests.

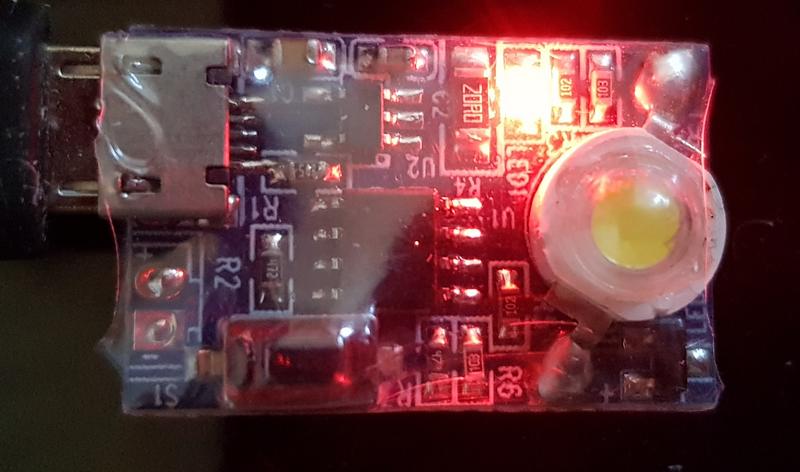

Quand vous connectez la prise micro USB, une LED rouge clignote rapidement (2 fois par seconde) pour indiquer la charge. En fin de charge, le clignotement sera lent (toutes les 2 secondes). Vous pouvez aussi tester la charge restant dans la batterie par un appui court sur le bouton : la LED rouge de charge va s’allumer

  • 1 fois : La batterie est à charger (<30%)
  • 2 fois : Il reste environ 50% de la charge
  • 3 fois : la batterie est chargée complètement

Fonctionnement

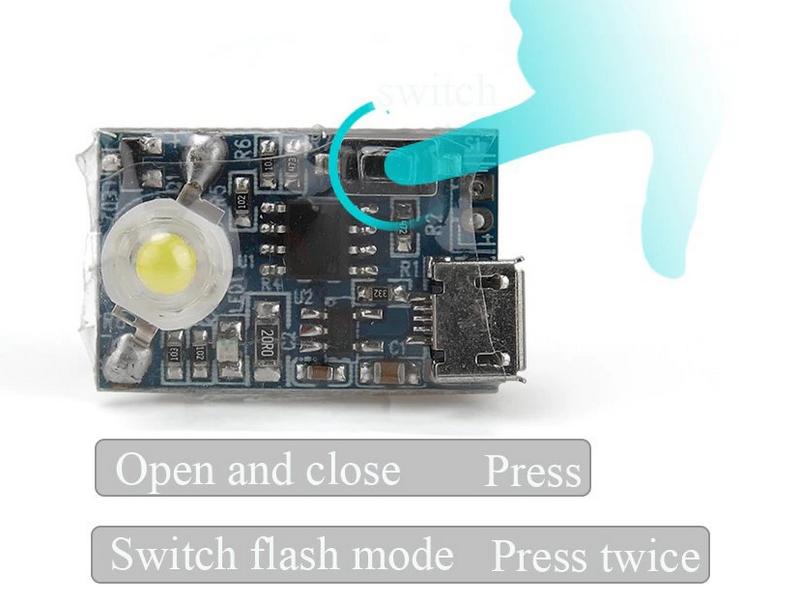

Pour mettre le flash en route, appuyez un moment (3 secondes) sur le bouton La LED commence à clignoter.

Elle va clignoter une fois par seconde au démarrage. double cliquez sur le bouton pour passer à 2 flash par seconde. Pour éteindre, appuyez de nouveau 3 secondes sur le bouton.

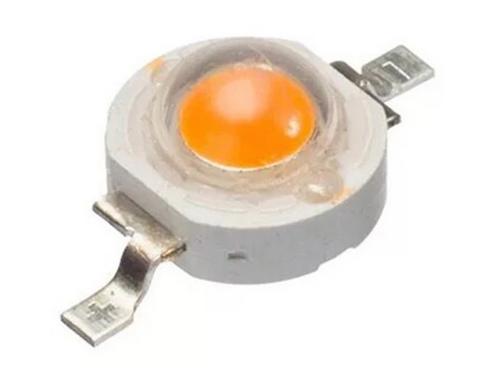

La LED ressemble à un modèle CREE 3 watts qu’on trouve assez couramment.

Installation sur le drone

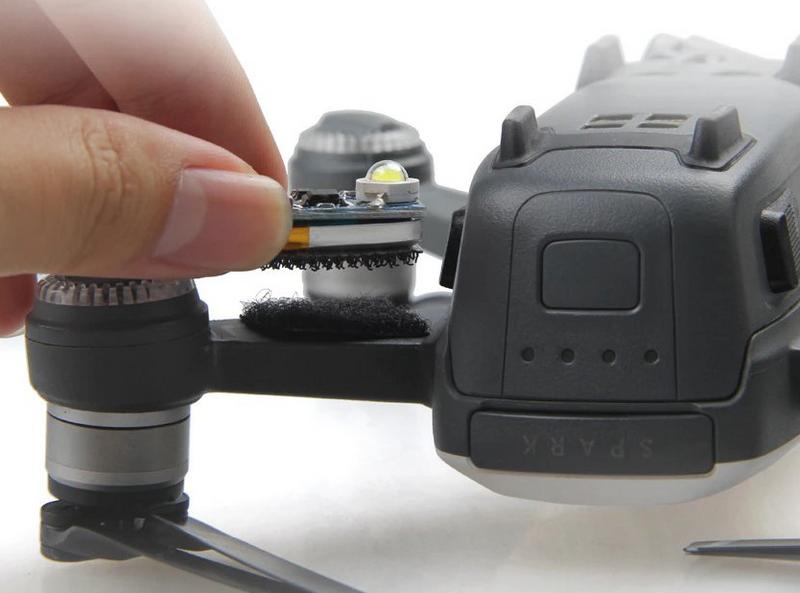

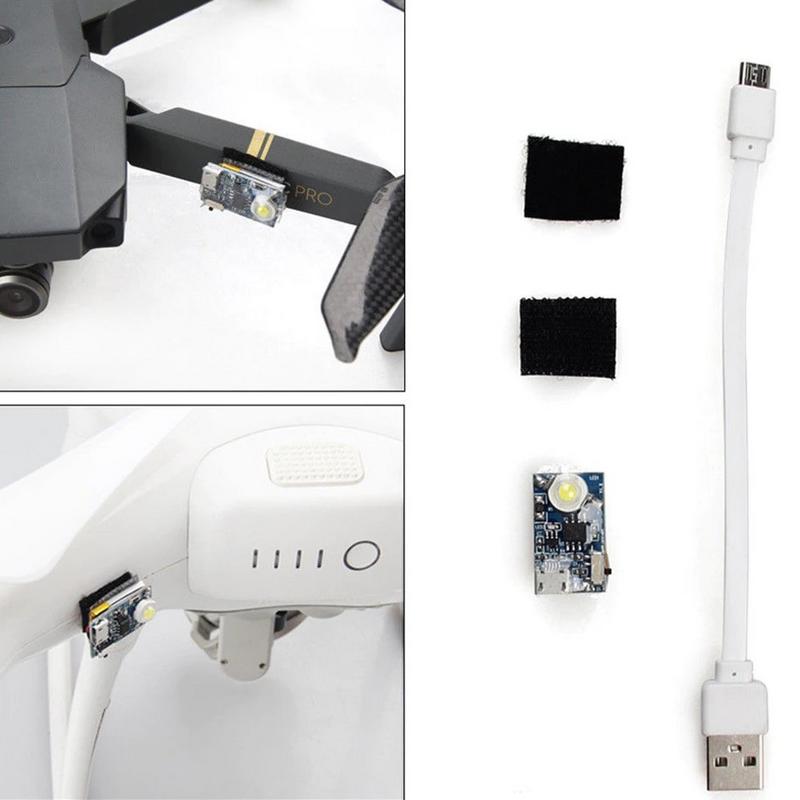

Comme tous les modèles de ce test, le module est livré avec un cordon de charge et des scratch adhésif qui facilitent le montage sur le drone.

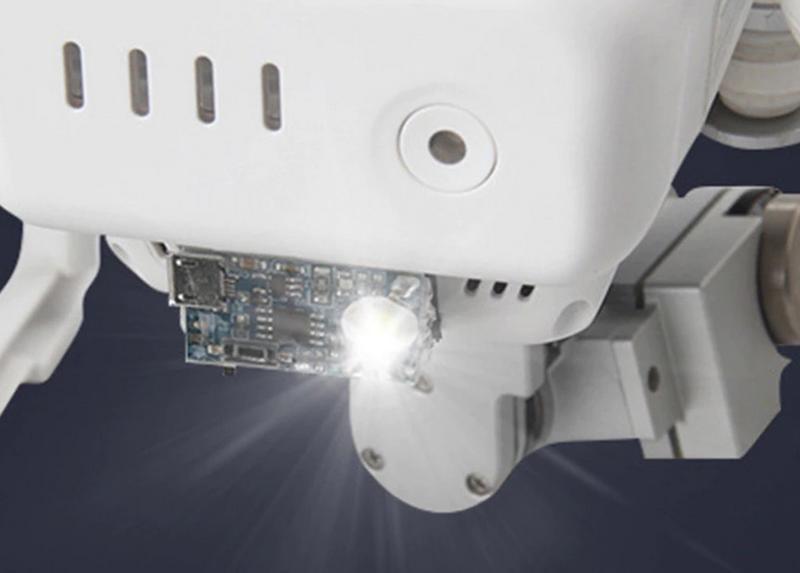

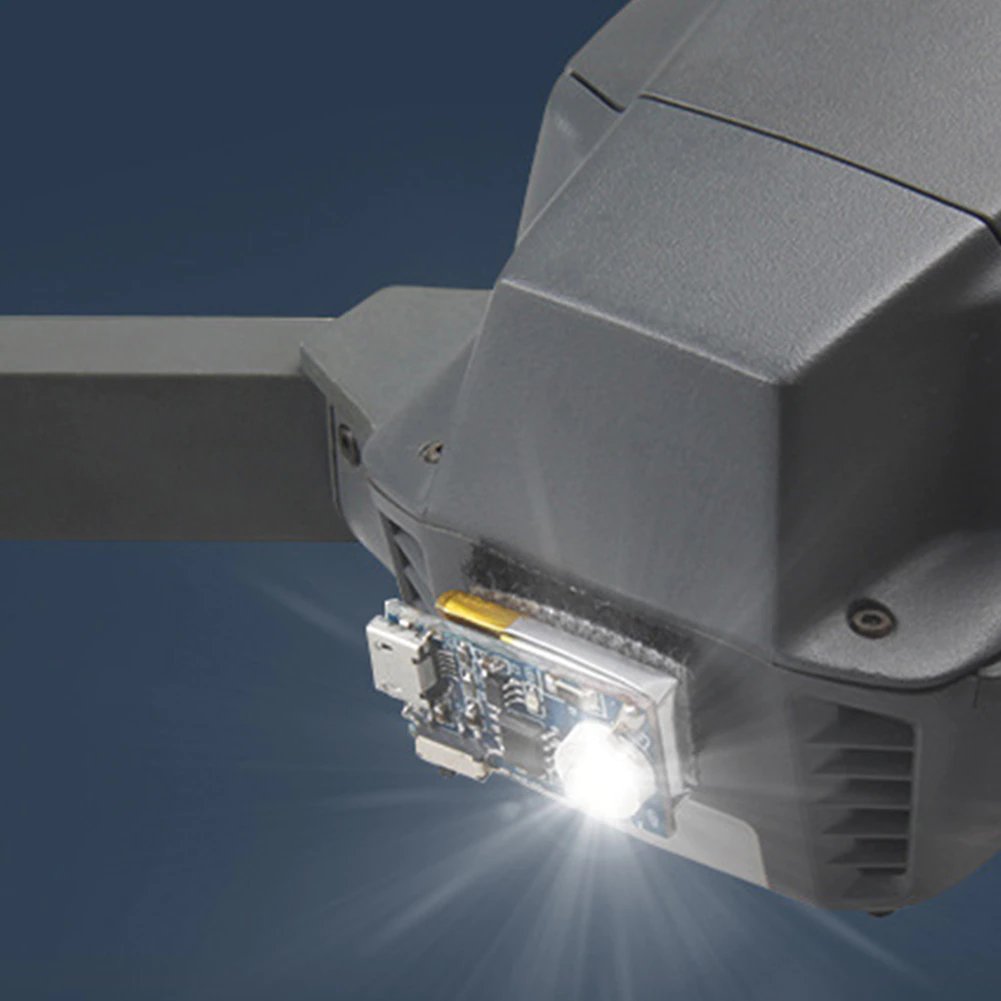

Le module peut être monté en position haute comme ci dessus. La lentille hémisphérique permet de voir le flash dans cette position. Mais ce sera plutôt pour du vol de nuit car on perd pas mal de luminosité si on n’est pas dans l’axe de la lentille.

Le test

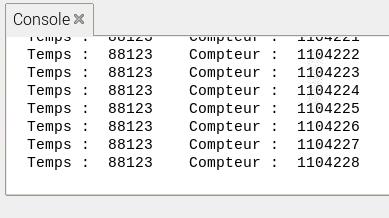

Assez impressionnant puisque plus de 88000 secondes de fonctionnement c’est plus de 24H ! mis en route hier devant la cellule de test, le flash est encore actif le lendemain. Certes la puissance lumineuse est réduite mais quand même… Et il y a eu pas loin de 65000 double flash. Pour la batterie de 90mAh c’est impressionnant.

Le module

Sur le site Aliexpress, ce module est appelé  DJI Mavic – accessoires de lampe stroboscopique, petit autocollant Flash de sécurité, lumières de vol extérieures à Led, alimenté par batterie, pour DJI Mavic. Il est vendu 11,45€ (+ 1,19€ de livraison) au moment où j’écris ces lignes mais on sait que les prix sont fluctuant sur ce genre de site, fonction du cours du dollar, des promos…

Le module est recouvert d’un film transparent thermorétractable épais et résistant. Il est fixé par des scratchs adhésifs  livrés avec le module, c’est pratique et simple à installer tout en assurant une bonne adhérence en conditions normales…

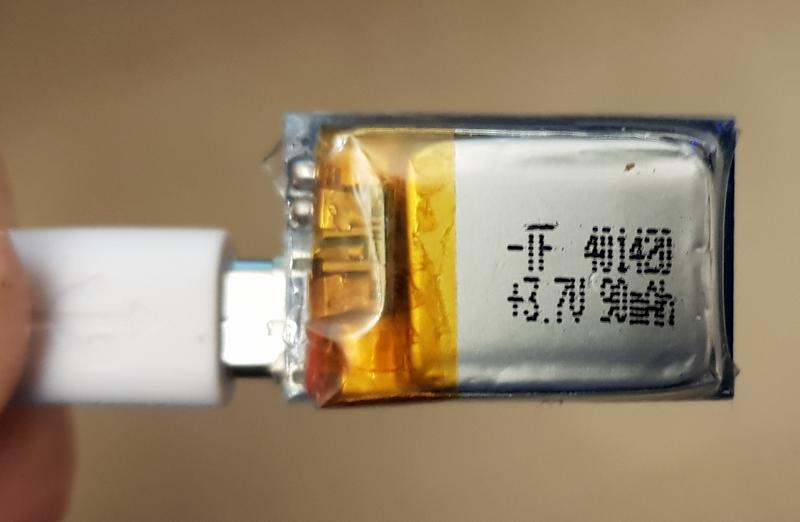

La batterie a une capacité de 90mAh avec une tension de charge de 5VA. La durée de fonctionnement dépendra de la séquence que vous aurez choisie. Voir le tableau comparatif.

Pour commander ce modèle (~12 à 16€)

Rendez vous sur la page du vendeur : https://s.click.aliexpress.com/e/_9h6YTT

Flash stroboscopique 10W

Ce modèle est annoncé comme Flash stroboscopique 10W, lumière de vol Super brillante pour  DJI Mavic Air 2 / Phantom / Mavic Mini Drone, accessoires.

Emballage

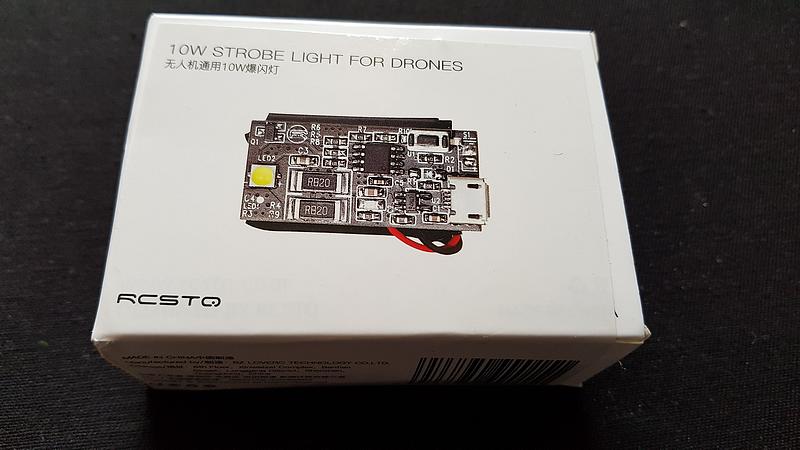

Le module est livré dans un boîtier en carton pas très épais. Mais il était correctement protégé et n’a pas souffert du transport.

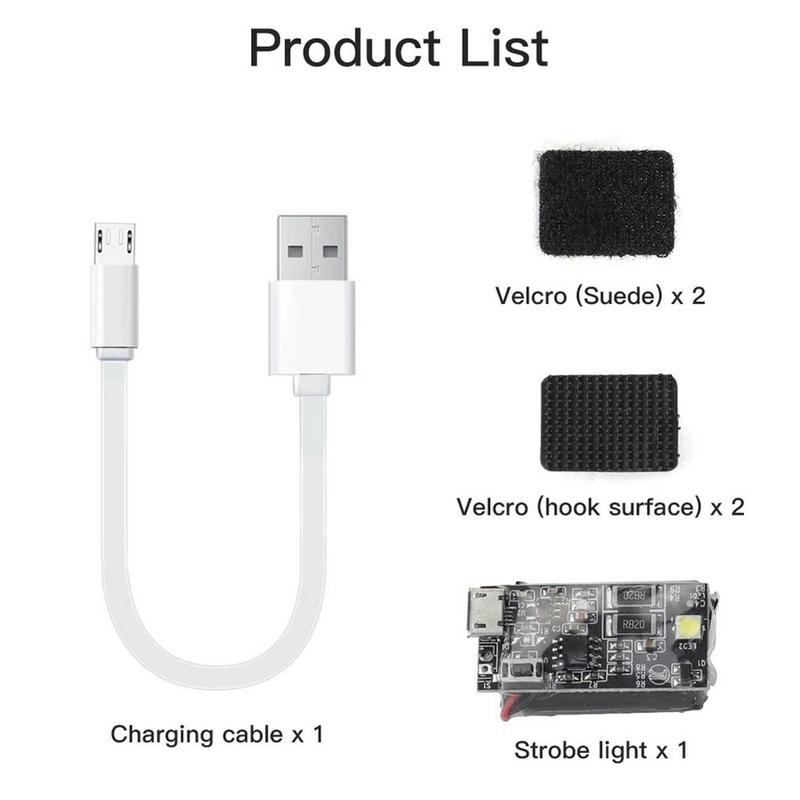

Il est livré avec un câble de charge USB => micro USB et deux velcro adhésifs. Ce module comme les autres modules de ce test est protégé par une gaine transparente épaisse.

Dimensions et poids

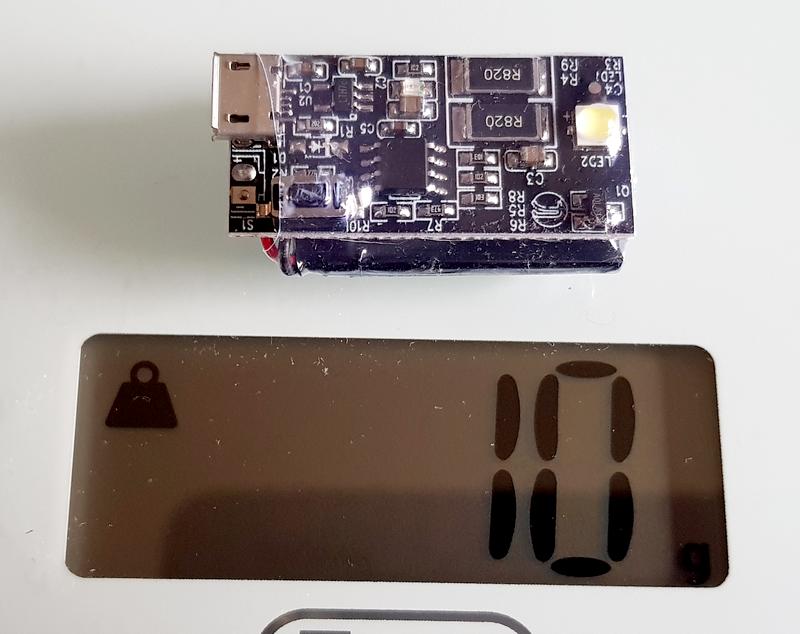

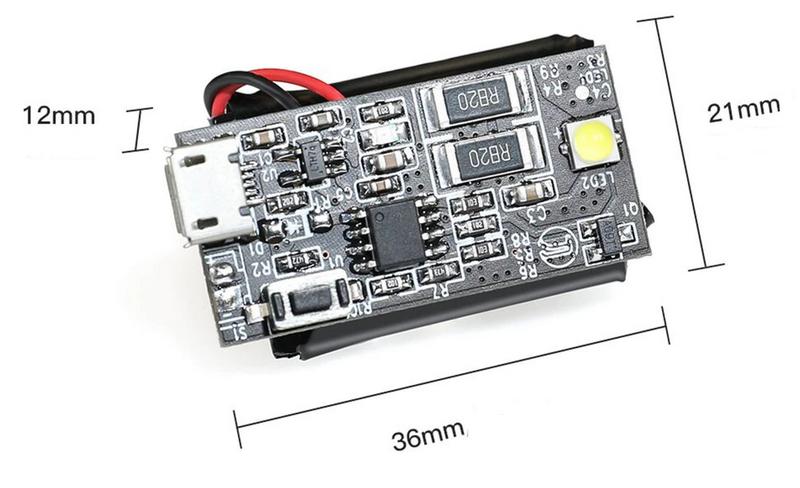

Ce flash pèse 10 grammes et mesure 36 x21 x 12 mm. Il est équipé d’une seule LED annoncée pour 10 watts.

Charge

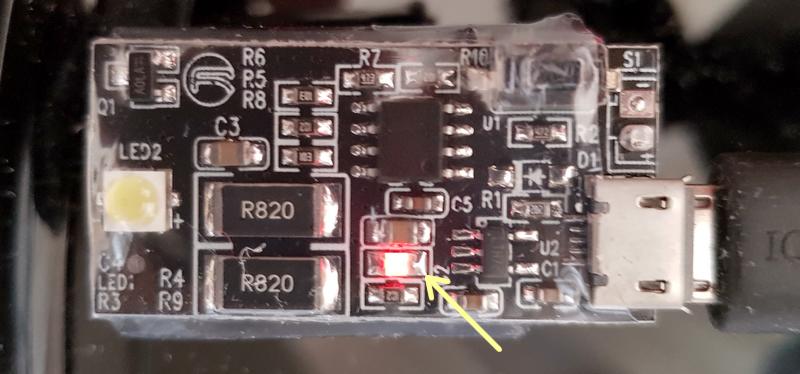

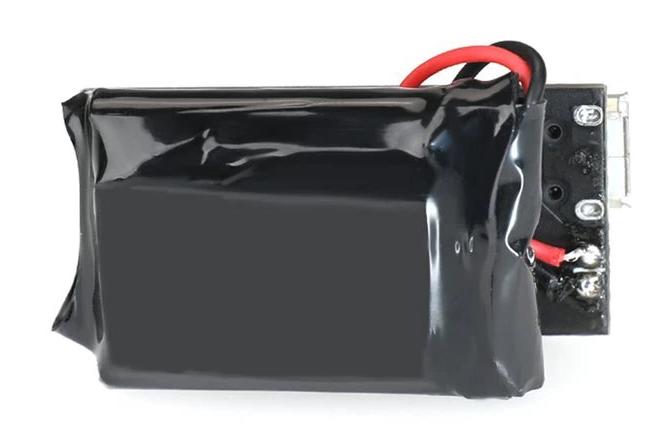

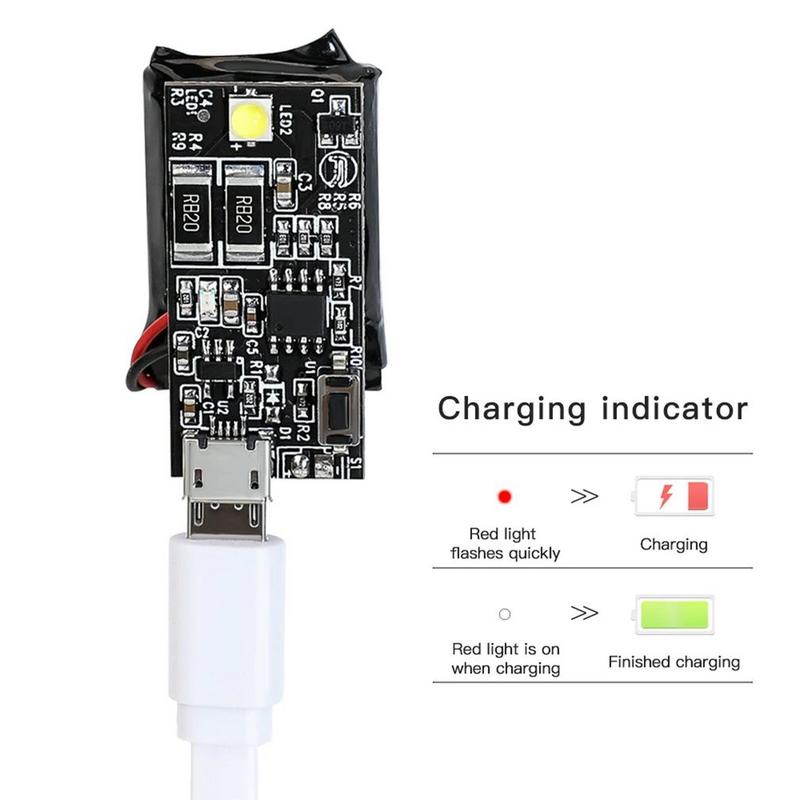

La charge est indiquée par le clignotement d’une LED rouge. La batterie a une capacité de 380mAh et une tension de charge de 5 volts. Le flash fonctionne 3 heures en flash double et 6 heures en flash simple, il fournit une intensité lumineuse de 1000 lumen. avec une distance de visibilité de 4 à 5 km (données constructeur).

Le temps de charge pour une batterie complètement déchargée est de 80 minutes environ. La fin de charge est atteinte quand le clignotement de la LED de charge s’arrête et que la LED reste allumée en permanence.

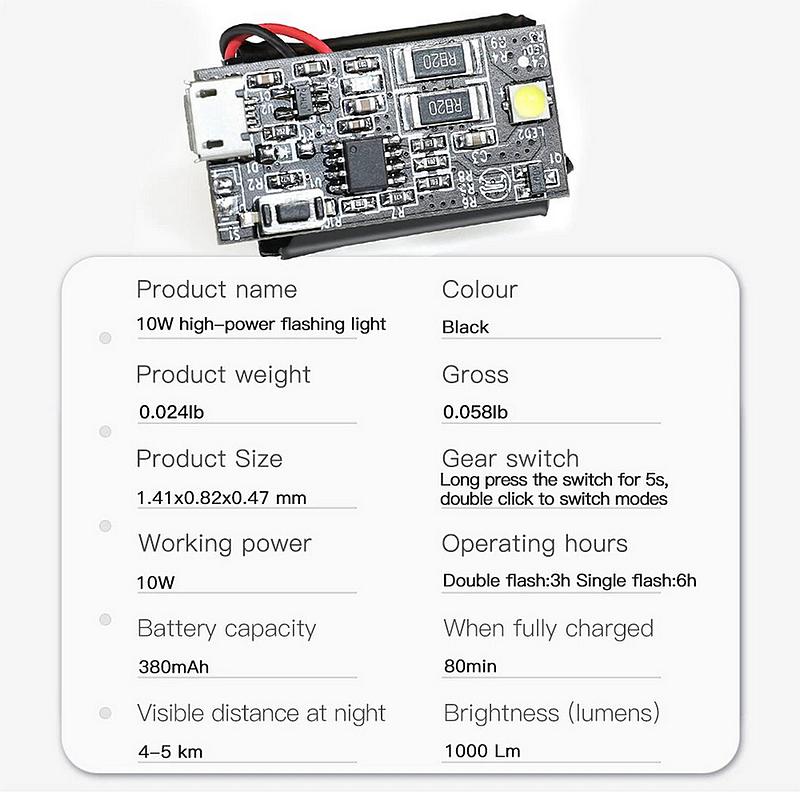

Caractéristiques constructeur

Montage et utilisation

Collez un adhésif Velcro sur la batterie et un autre sur le drone, sur un bras ou sur le corps. Le module se fixe par le grip du Velcro.

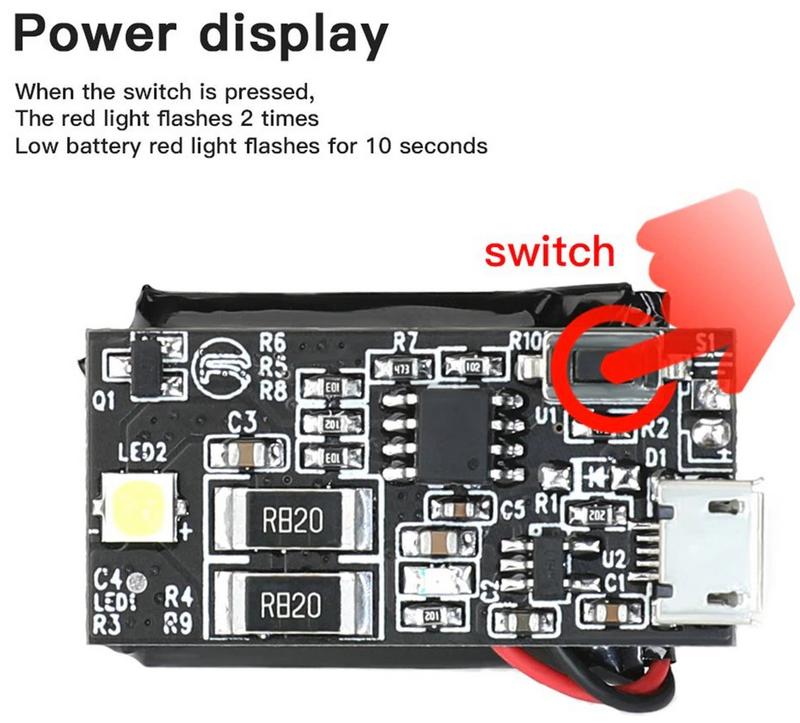

Pour tester la charge, appuyez rapidement sur le bouton. Si la batterie est chargée, la LED rouge clignote 2 fois. Si la batterie est trop déchargée, la LED rouge clignote pendant 10 secondes.

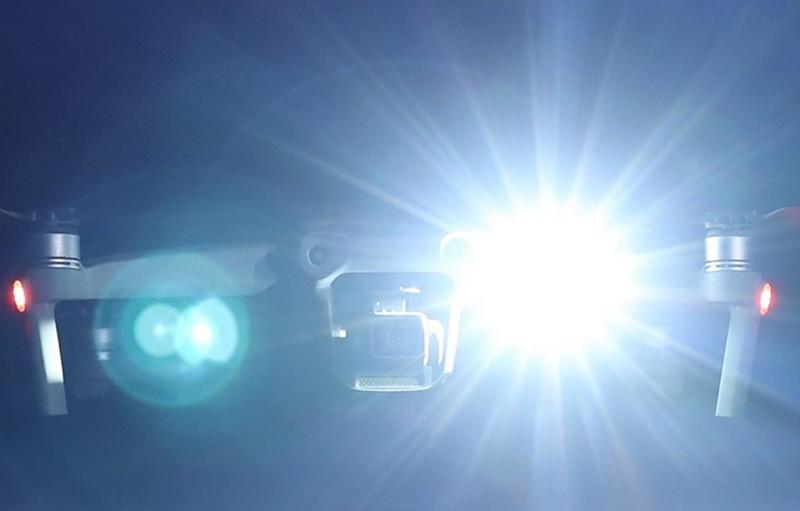

La mise en route se fait en maintenant le bouton appuyé 3 secondes. Attention cette LED a une lumière vraiment violente, ne regardez pas directement la LED !

Pour faire clignoter 2 fois le flash, appuyez 2 fois rapidement sur le bouton. Pour éteindre, appuyez à nouveau 3 secondes sur le bouton.

Test

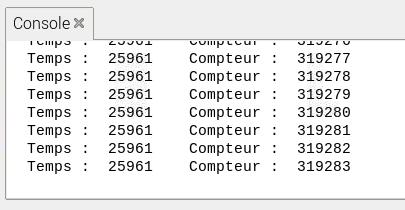

Le module est resté actif près de 26000 secondes, soit environ 7 heures. Le double flash a fonctionné plus de 17000 fois.

Le module

Sur le site Aliexpress, ce module est appelé  Flash stroboscopique 10W, lumière de vol Super brillante pour D JI Mavic Air 2 /Phantom /mavic Mini Drone, accessoires. Il est vendu 12,87€ (+ 0,12€ de livraison) au moment où j’écris ces lignes mais on sait que les prix sont fluctuant sur ce genre de site, fonction du cours du dollar, des promos…

Pour commander ce modèle (~12 à 18€)

Rendez vous sur la page du vendeur : https://s.click.aliexpress.com/e/_AAHQTT

Vifly Strobe

Ce modèle est annoncé comme VIFLY – lumière stroboscopique Anti-Collision pour Drone, compatible avec DJI Mavic Mini 2 Air 2S Phantom Inspire. Ce modèle proposé par Vifly, spécialiste du drone a sa propre page web.

Emballage

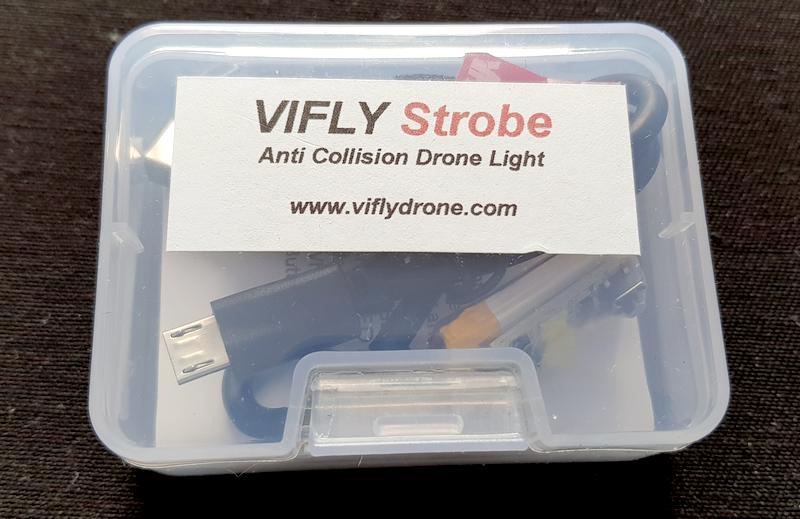

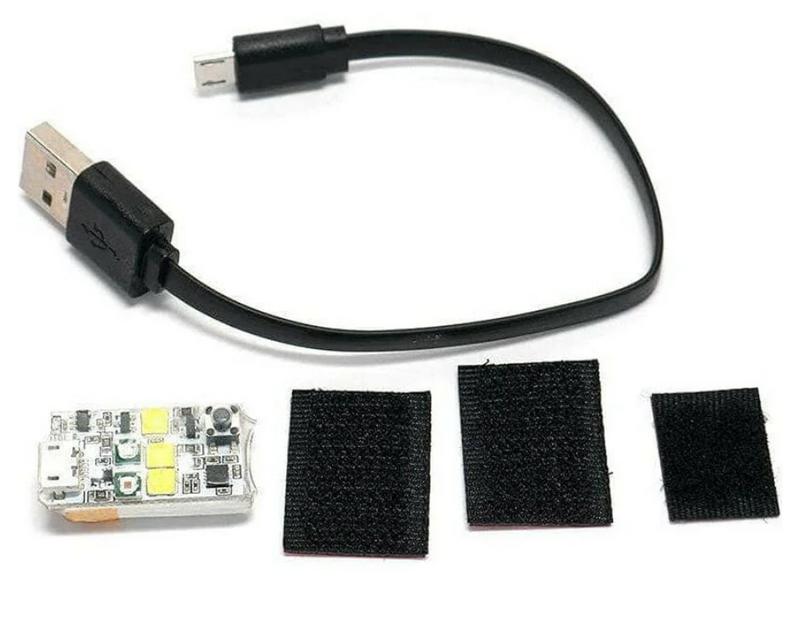

Ici on a un vrai boîtier en plastique épais et très solide. La boîte contient le module, deux adhésifs Velcro et un câble micro USB de recharge.

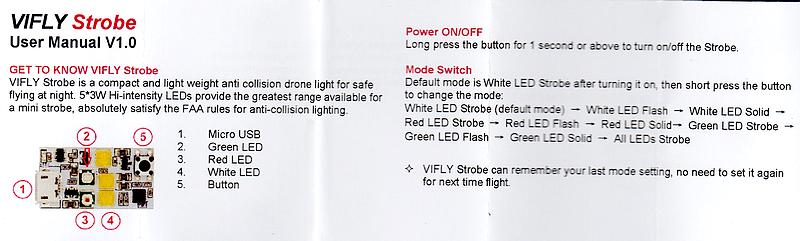

Notice

On a une notice lisible et assez complète, en Anglais.

Dimensions et poids

Le module mesure 28 x 15 mm

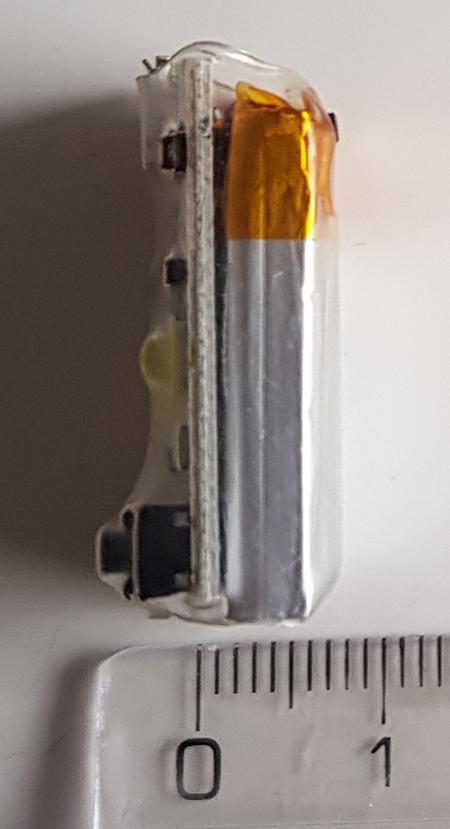

L’épaisseur totale est de 12mm

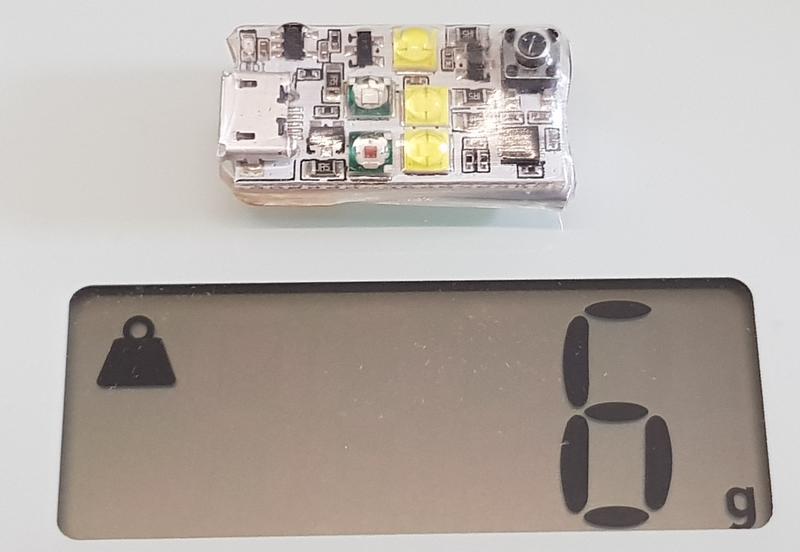

Le Vifly affiche 6 grammes sur la balance. Ce qui le classe dans la catégorie poids plume.

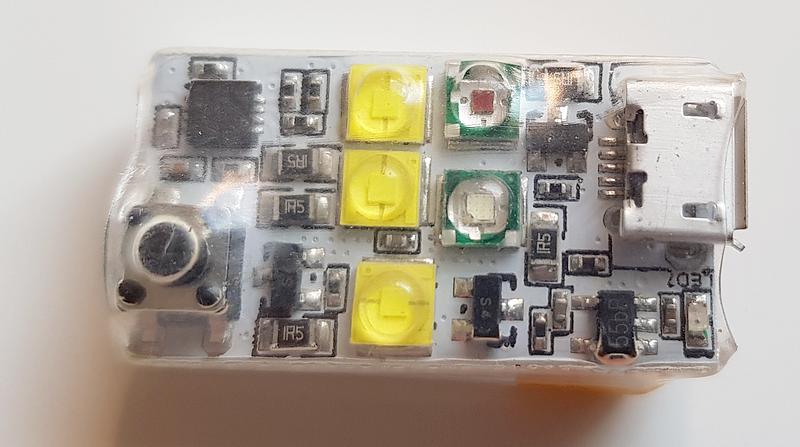

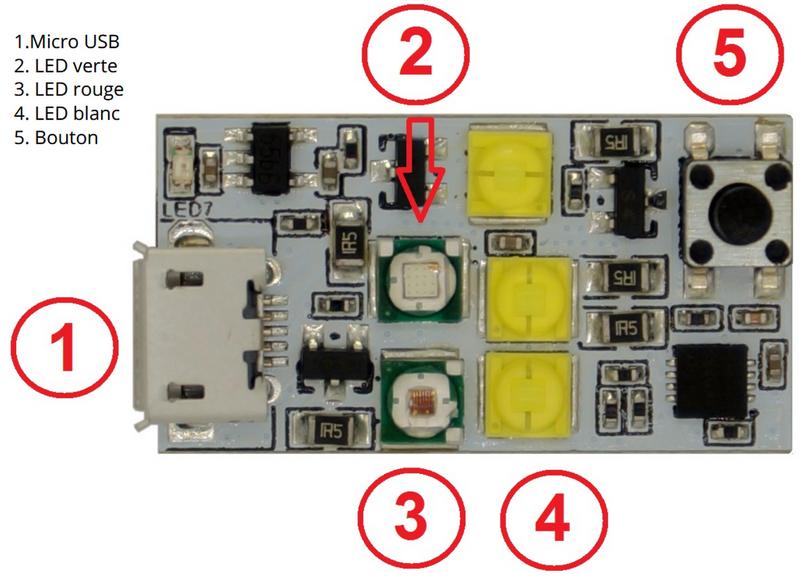

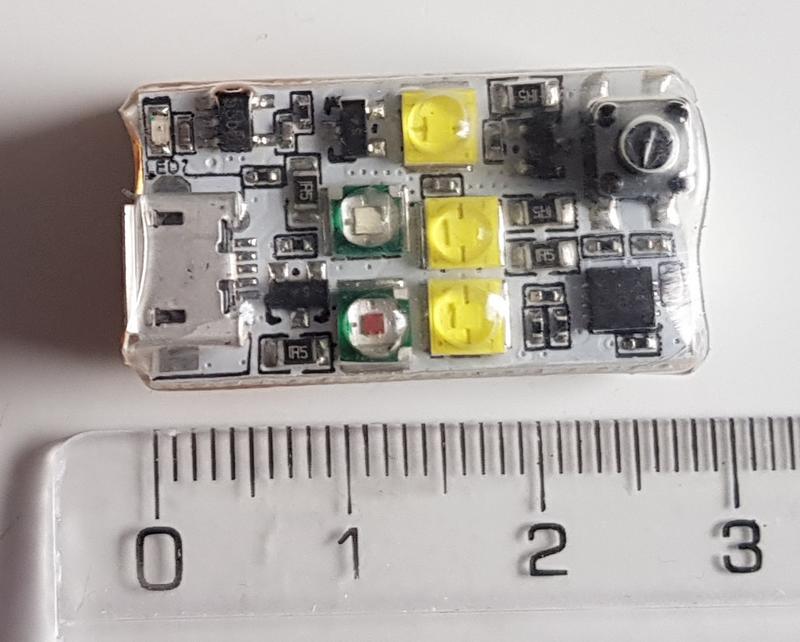

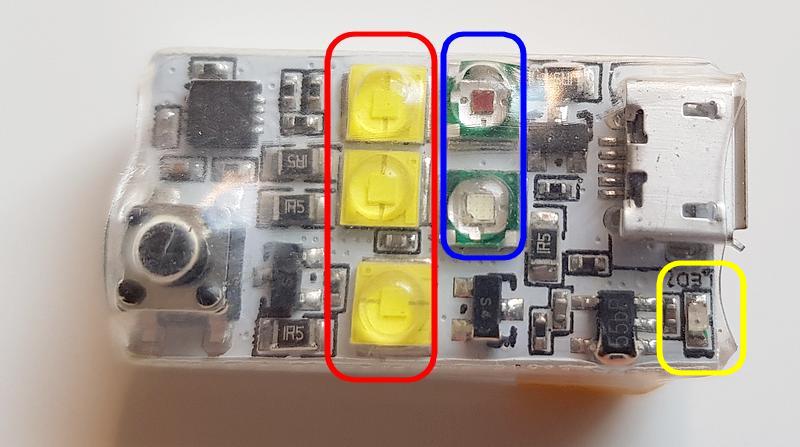

Le module comporte 3 LED blanches de 3 Watts.

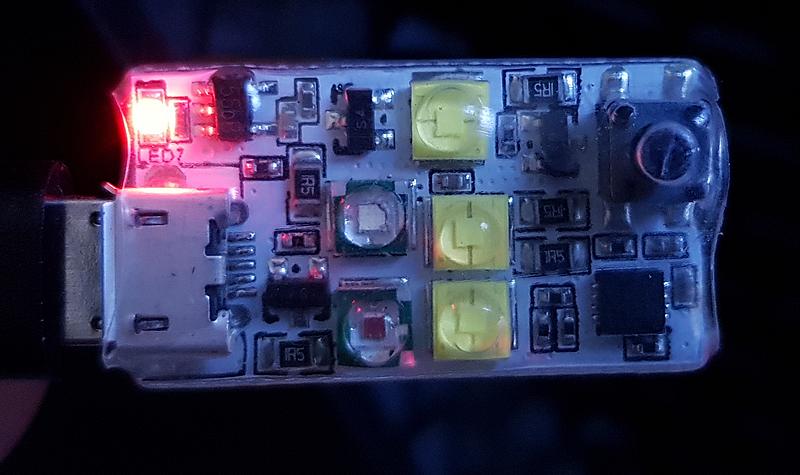

Elles sont entourées en rouge sur cette photo. Dans le cadre bleu on a une LED rouge et une verte et dans le cadre jaune c’est la LED indicatrice de charge… Il y a du monde malgré la taille et le poids réduits.

Charge

La charge de la batterie de 160mAh est indiquée par la LED rouge située dans l’angle de la carte. Lorsque la batterie est complètement chargée, la LED s’éteint. Le câble de charge fourni est un câble USB => micro USB, la tension de charge est de 5 volts. La charge complète dure environ une heure et demi.

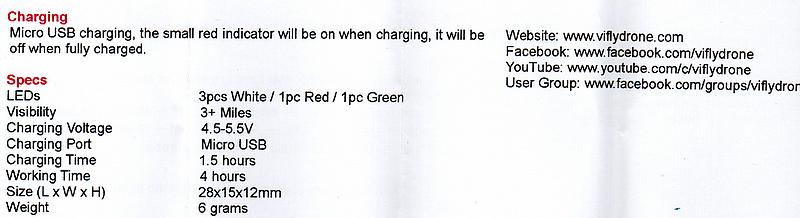

Caractéristiques

Le constructeur annonce une visibilité à 3 miles (près de 5 km) avec une durée de batterie maximum de 4 heures. Le mode d’éclairage est piloté par appui sur le bouton poussoir et suit la séquence suivante :

  • LED blanches Strobe (mode par défaut)
  • LED blanches Flash
  • LED blanches Fixe
  • LED rouge Strobe
  • LED rouge Flash
  • LED rouge Fixe
  • LED verte Strobe
  • LED verte Flash
  • LED verte Fixe
  • toutes les LEDs Strobe

Le mode de fonctionnement est mémorisé et au prochain démarrage, le module sera dans le même état. Pour éteindre, on appuie 3 secondes sur le bouton, les LED rouge et vertes s’allument rapidement et le module s’éteint.

Montage et utilisation

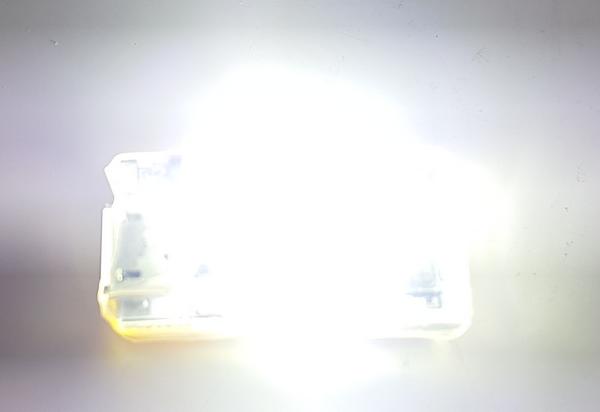

La mise en route se fait en maintenant le bouton appuyé 3 secondes. Attention ces LED ont une lumière vraiment violente, ne regardez pas directement la LED !

Appuyez sur le bouton pour choisir votre mode de fonctionnement. Collez le module sur le drone grâce au Velcro.

Test du ViFly

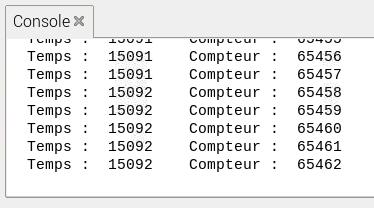

Le test du ViFly a duré 15000 secondes, soit un peu plus de 4 heures. On peut penser que le fabricant a prévu un arrêt du clignotement quand la batterie diminue. c’est déjà un bon score si vous l’utilisez sur un drone. Il a produit environ 16300 double flash

Le module

Sur le site Aliexpress, ce module est appelé  VIFLY – lumière stroboscopique Anti-Collision pour Drone, compatible avec DJI Mavic Mini 2 Air 2S Phantom Inspire. Il est vendu 16,64€ (port gratuit) au moment où j’écris ces lignes mais on sait que les prix sont fluctuant sur ce genre de site, fonction du cours du dollar, des promos…

Pour commander ce modèle (~15 à 34€)

Rendez vous sur la page du vendeur : https://s.click.aliexpress.com/e/_A8f44H



Le test

Pour standardiser au max le tests avec ces modèles tous différents les uns des autres, j’ai choisi le protocole suivant :

  • Charge complète de la batterie
  • Démarrage des flash en double flash blanc rapide
  • Mise en place devant la cellule LDR

Division du nombre d’éclairs par le nombre dont le compteur avance. Par exemple le HeiyRC avance le compteur de 6 à chaque double flash. Je divise donc la valeur du compteur par 6. Par exemple : Compteur à 6000 indique qu’il y a eu 1000 double flash.

Il faut bien imaginer qu’en fonction du régime de clignotement que vous choisirez, la durée de batterie va changer.

Vidéos

Un Pico avec un bout de programme en micropython, une résistance LDR et une résistance de tirage, c’est tout ce qu’il faut pour le test… Un Pi400 est utilisé pour afficher les résultats. Le programme détecte les flash lumineux et compte le temps de fonctionnement.

Quand la batterie est vide ou que le circuit de commande le décide, le flash s’arrête  et le programme continue d’afficher dans la console les dernières valeurs enregistrées. Pas besoin de surveiller, il suffit de passer de temps en temps et de voir si le programme est arrêté et si le clignotement est encore en cours.

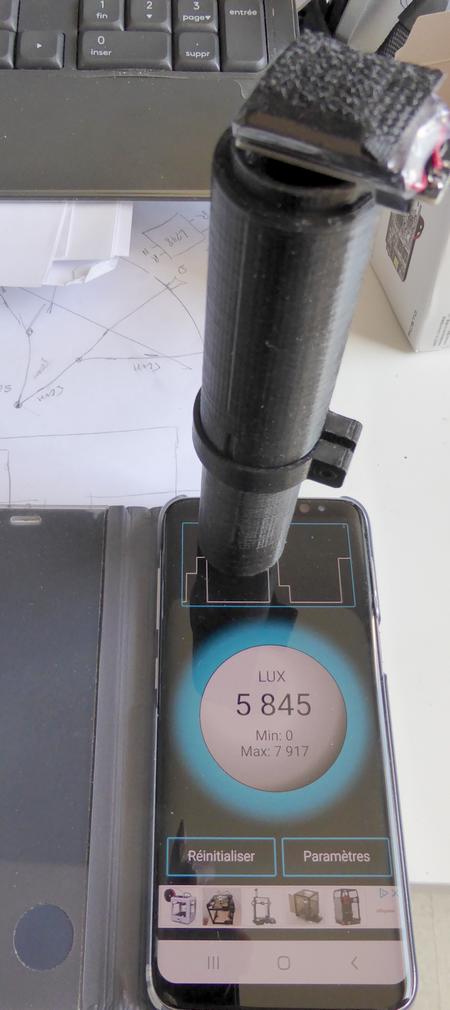

La mesure d’intensité lumineuse n’est qu’indicative, j’ai utilisé un tube allonge d’une longueur d’une vingtaine de centimètre et une appli Luxmètre sur smartphone. J’ai moyenné les mesures d’un module pour avoir une valeur approximative.

Ici ce sont les essais en « live », sur le drone. Pour chaque module, j’ai fixé le flash avec du Velcro sur le bras du Parrot Anafi. Les tests ont porté sur la stabilité du drone. Vous verrez qu’il compense bien le léger surpoids amené par le flash.
J’ai aussi emmené le drone devant un ciel bleu, devant de la végétation pour vérifier la visibilité du flash émis par ces modules. Dans l’ensemble pour mon usage personnel ces modules sont suffisants (éloignement de 200 à 300 m, altitude ~30 mètres).
Il faudra prendre en compte que cette augmentation du poids entraînera une diminution du temps utile de la batterie du drone. Pensez à surveiller le taux de charge de la batterie…

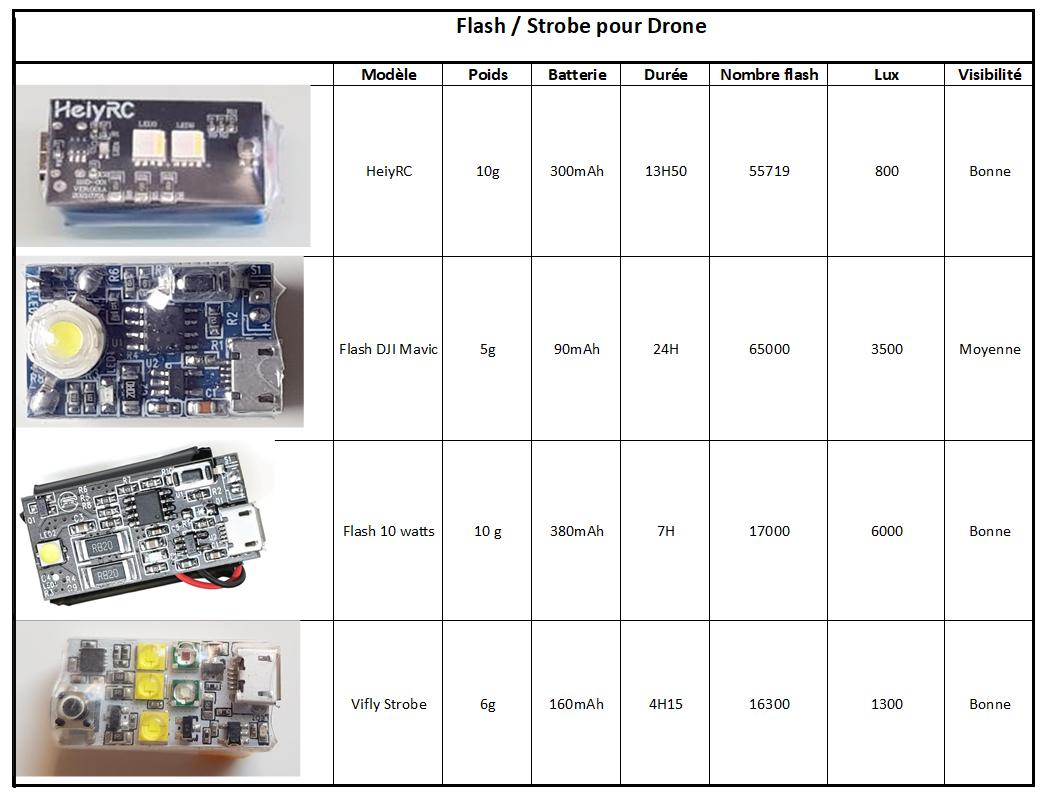

Tableau comparatif

Cliquez pour agrandir

Les quatre modules flash/strobe fonctionnent bien et sont visibles à grande distance en plein jour. Ce tableau vous aidera à déterminer votre choix en fonction de vos contraintes de visibilité, poids, encombrement. Le module Flash DJI Mavic m’a semblé un peu moins efficace, alors qu’il émet une quantité de lumière mesurée importante. c’est sans doute parce qu’il faut être dans l’axe de la lentille pour recevoir un maximum de lumière. Les autres sont sans doute moins directifs./

Pour ceux qui ont besoin de plusieurs couleurs de signalisation les modules HeiyRC et ViFly sont à privilégier.



==== Edit du 10/3:2022 =============

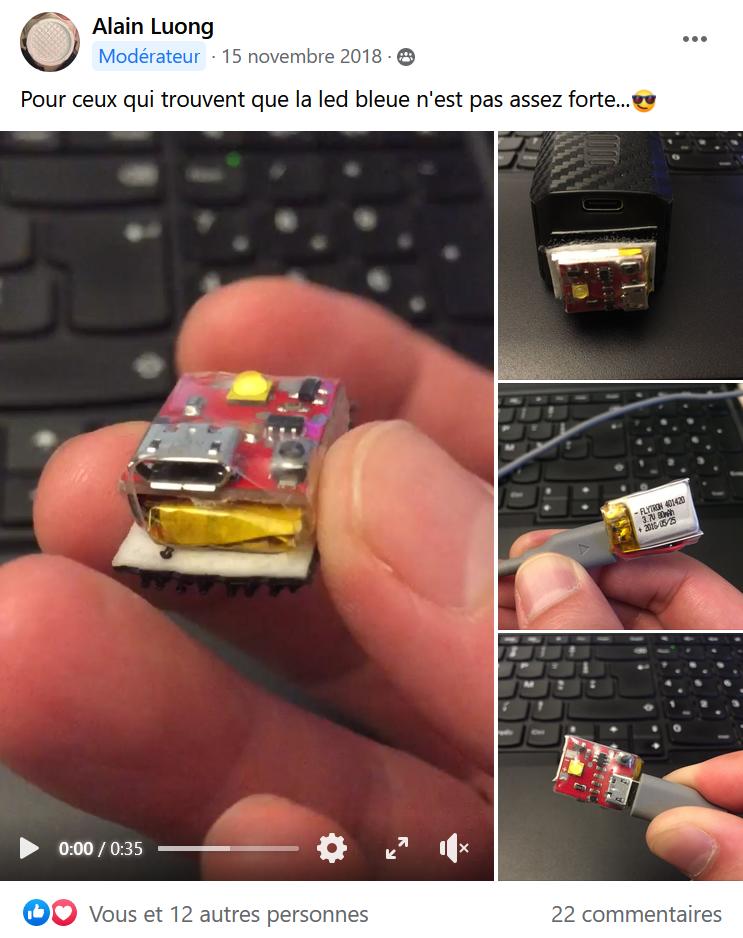

Vous pouvez également trouver un module de marque Flytron, présenté sur ce post facebook.

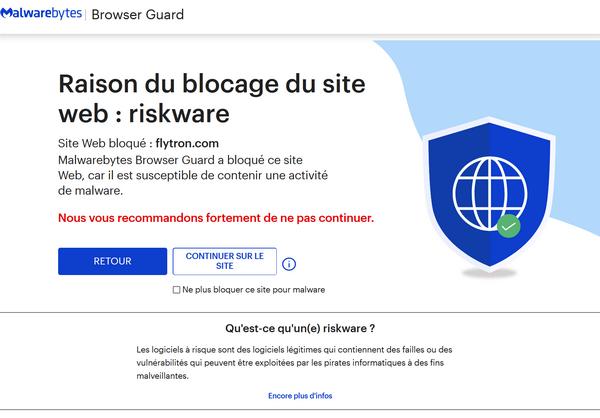

Le site Flytron.com présente des modules à connecter mais aussi un module autonome. Je ne les ai pas testés car indispo actuellement sur leur boutique Amazon. Accédez au site flytron sur Linux, Firefox sur Windows signale un riskware…
