Publié le 1 août 2013 - par

Première image de la caméra

camerapi_07_titreAprès une longue attente, le module caméra du Raspberry Pi tant attendu est arrivé.

Il est resté encore quelque temps dans sa pochette antistatique par manque de temps.

Le grand jour est enfin arrivé, que va donner cette toute petite caméra ? Un seul moyen pour le savoir : la brancher sur le Raspberry Pi, valider le pilote et… essayer !

Dans cet article, je vous raconte le branchement de la caméra, la mise en route et le premier essai.On commence par le branchement ?

Allez c’est parti.

Juste un rappel, la Fondation  Raspberry Pi rappelle que le module caméra est sensible à l’électricité statique. Évitez donc de le tripoter dans vos mains pleine de doigts et… d’électricité statique pour ne pas le détériorer.

camerapi_001

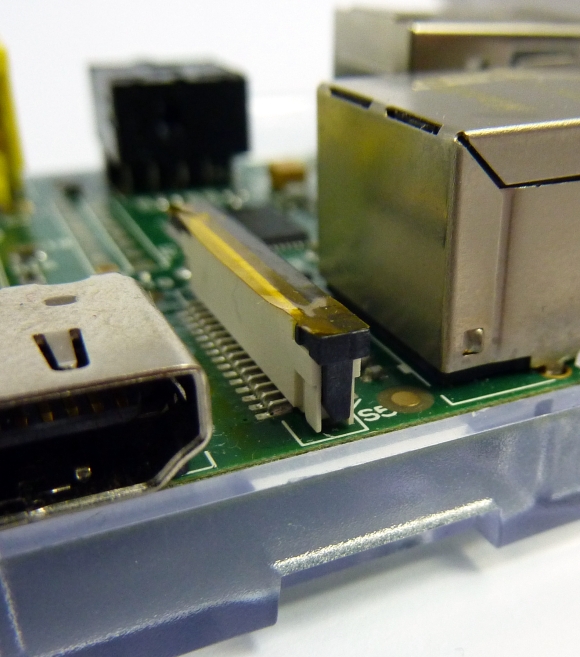

Première étape, repérez le connecteur CSI (Camera Serial Interface) qui est situé entre la prise Ethernet et la prise HDMI.

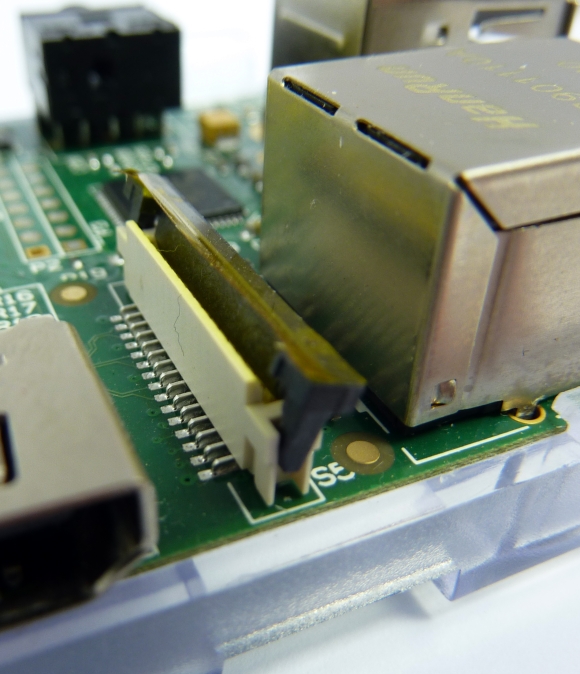

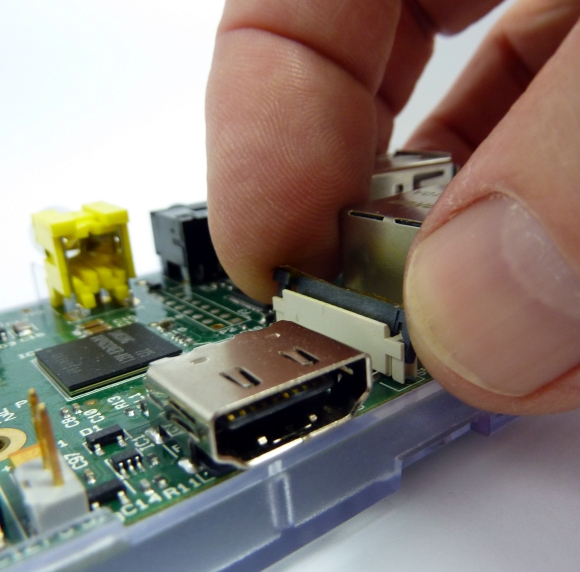

camerapi_002Soulevez délicatement le verrou du connecteur (la partie noire) et basculez la délicatement vers la prise Ethernet pour libérer le passage.

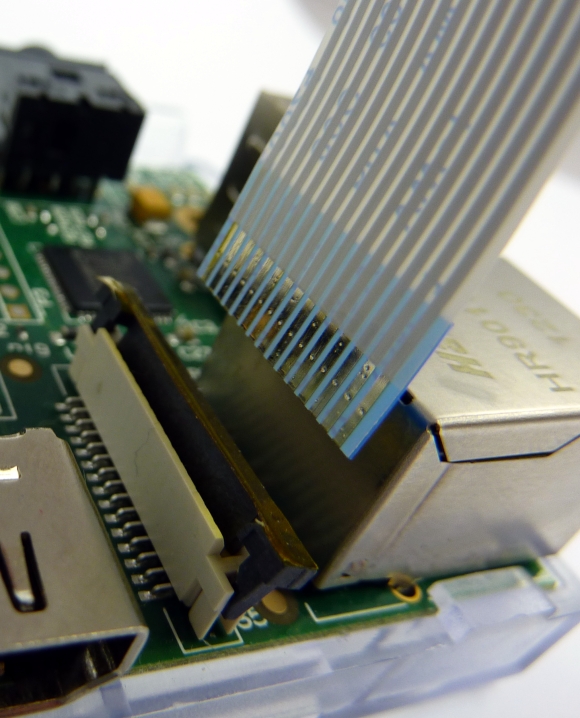

camerapi_003Vous avez libéré le passage pour le câble plat de la caméra. Présentez la câble sur le connecteur, contacts tournés vers la prise HDMI.

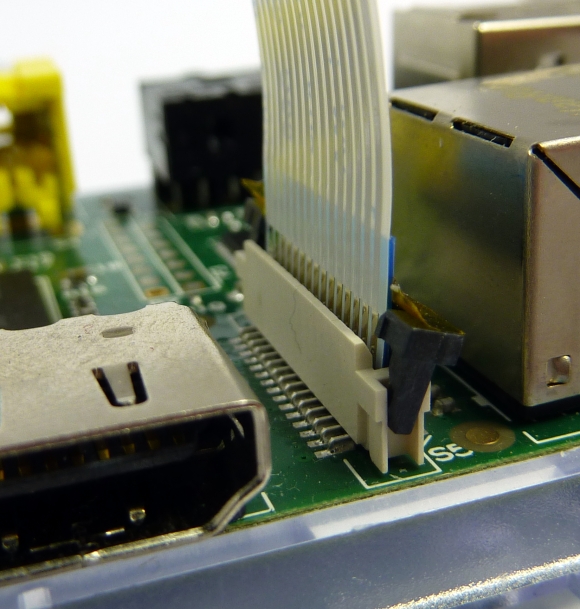

camerapi_004Maintenant insérez le câble plat dans le connecteur. Ça ne doit pas forcer ni tordre le câble.

camerapi_005

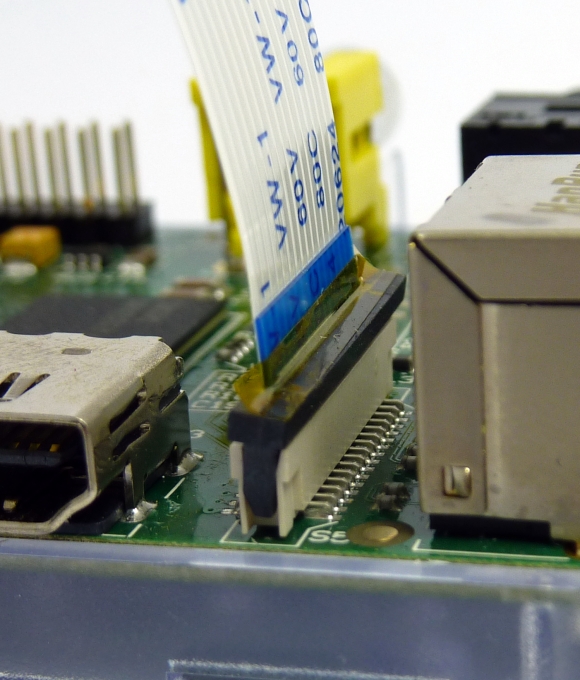

Remettez le verrou du connecteur en place, il va bloquer le câble plat de la caméra dans le connecteur. Appuyez bien symétriquement de chaque côté du verrou.

camerapi_006

Ouf la caméra est branchée…

On remet le Raspberry Pi en route…

Mettez le système à jour (impératif) :

sudo apt-get update
sudo apt-get upgrade

Lancer raspi-config et valider le support de la caméra.

sudo raspi-config

Et là ne réinventez pas le fil à couper l’eau chaude (enfin pas tout de suite) restez sur un terrain connu, utilisez les commandes de base (voir The Magpi 14 p 4 à 7)  :

raspistill -o image01.jpg -t 5000

va prendre une photo après un temps d’attente de 5000mS, oui 5 secondes si vous préférez.

c ‘est ce que j’ai fait. L’image apparait sur l’écran texte et disparait au bout des 5 secondes.
Regardez dans le répertoire courant et vous devriez trouver une image appelée image01.jpg.

Euh oui mais en mode texte, comment je regarde une image ?

On va faire appel au FBI … Non, pas les fameux experts ! le programme fbi

FrameBuffer Image viewer, fbi pour les intimes, affiche les images au format PhotoCD, jpeg, ppm, gif, tiff, xwd, bmp et png aen mode natif. Pour les autres formats il essaye d’utiliser le convertisseur d’ImageMagicks.

Installons d’abord fbi qui n’est pas présent par défaut dans Raspbian :

sudo apt-get install fbi

Une fois l’installation terminée, affichez l’image :

fbi image01.jpg

Si vous souhaitez utiliser la caméra, il faut utiliser raspivid :

raspivid -o mavideo.h264 -t 5000

et vous filmez pendant 5000mS. Si vous voulez filmer plus longtemps, augmentez le temps (en millièmes de secondes).

Et pour visionner la vidéo ? j’ai transféré le film sur une clé USB, essayé avec VLC sur un PC : ça marche…

Sur le Raspberry Pi on va utiliser omxplayer :

omxplayer mavideo.h264

et c’est parti !

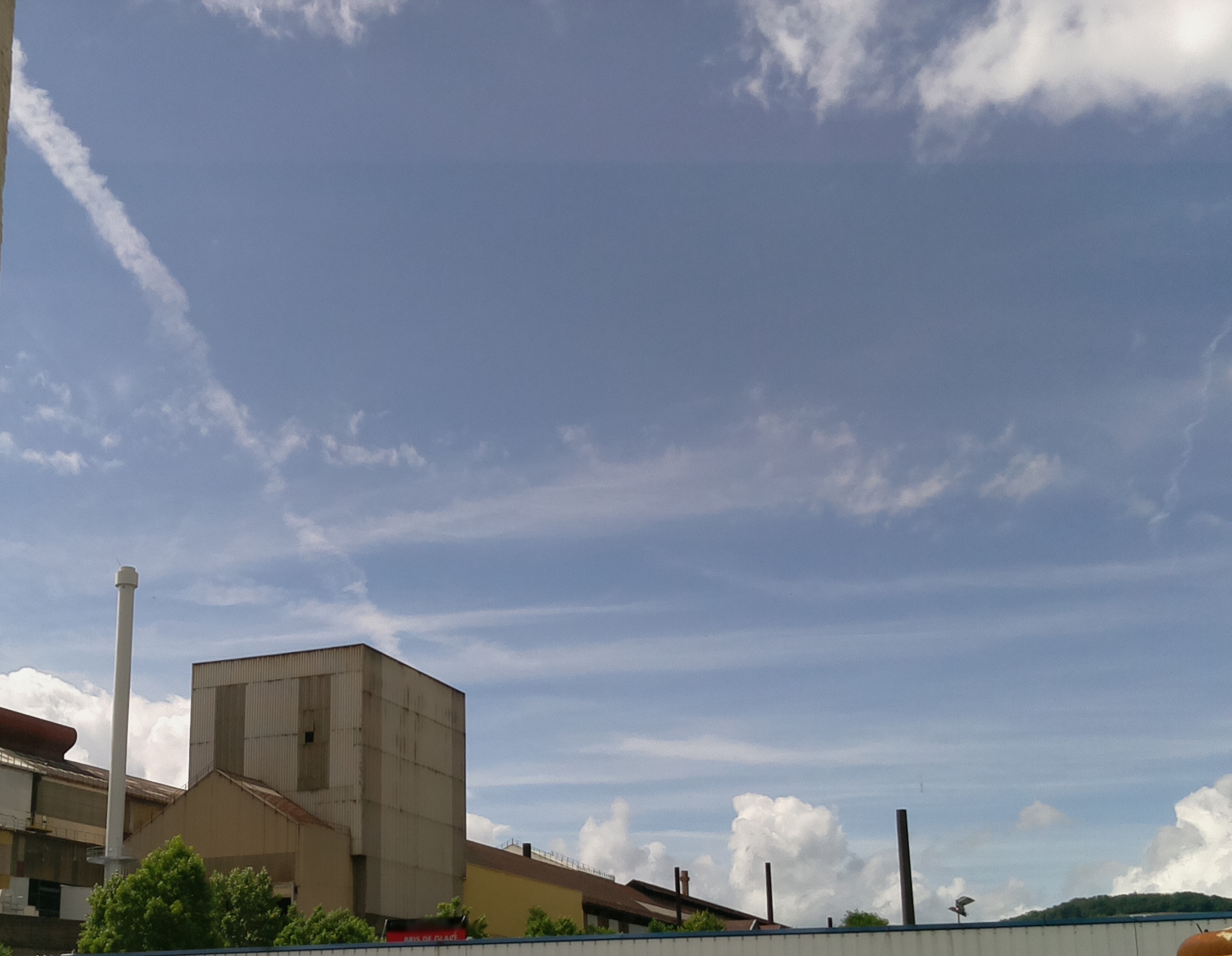

Je vous livre une des premières images prises par ma caméra Pi. Je n’avais pas de jardin fleuri sous la main, alors la première usine sidérurgique qui passait par là a fait les frais de l’expérience.

L’image de base n’a pas été retouchée, juste retaillée (crop) pour enlever un bord de fenêtre et un bardage métallique qui s’étaient glissés subrepticement dans le champ de prise de vue.

usine_minSi vous cliquez sur l’image elle s’ouvrira en dimensions réelles. et vous pourrez voir cette image prise avec la caméra du Raspberry Pi au travers d’une vitre…

On essayera de faire mieux une prochaine fois….

En conclusion : La caméra a fonctionné au premier essai, et pour une petite caméra à 25€, on peut dire que le résultat est tout à fait acceptable….

Une documentation (en anglais) est disponible sur ce lien un autre en .pdf ici
