Alimentez le Raspberry Pi en POE avec le module Xtronix

poe_minLa société britannique Xtronix distribue un adaptateur POE (Power Over Ethernet) pour le Raspberry PI.

Pas encore répandue dans le grand public, la POE est utilisée sur le matériel professionnel pour alimenter les équipements via les câbles du réseau Ethernet. L’adaptateur « Power Over Ethernet » (PoE) de la société Xtronix est conçu pour être branché directement sur une carte Raspberry Pi et pour lui fournir du +5 Volts. L’adaptateur est entièrement conforme à la norme IEEE 802.3af.

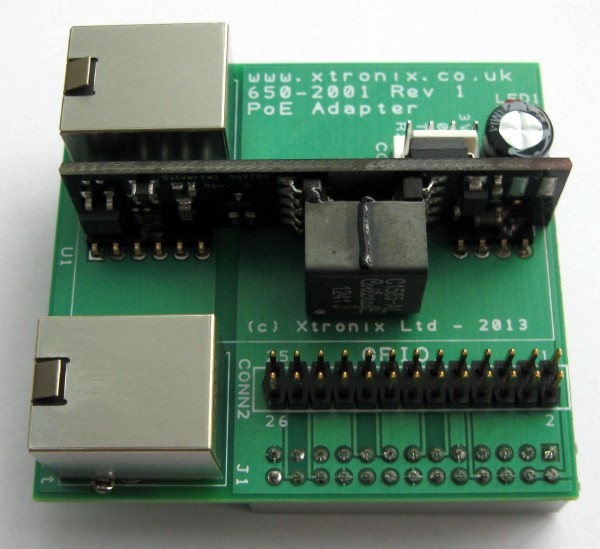

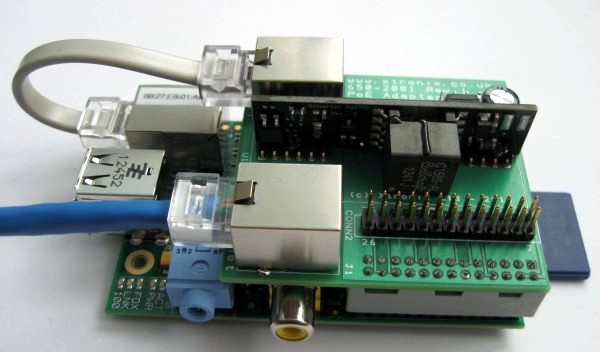

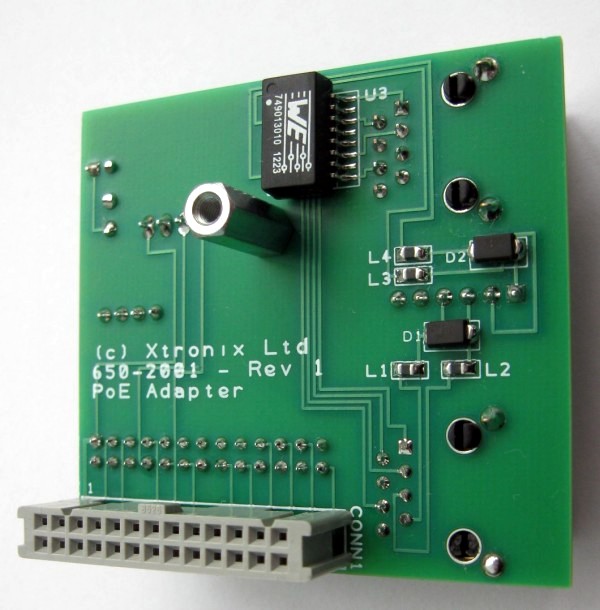

poeIl est destiné à être alimenté par un injecteur compatible 802.3af grâce auquel l’alimentation est fournie via le câble Ethernet. Un connecteur à 4 broches permet à l’utilisateur de connecter un câble console adéquat et un connecteur 26 broches donne accès au GPIO. Une entretoise en métal et des vis M3 sécurisent la fixation de la carte Xtronix sur celle du Raspberry Pi.

poe3

L’injecteur POE peut par exemple être un switch pourvu de cette fonction. Une tension de 48 volts est alors disponible sur le câble Ethernet. Le circuit assure la séparation des signaux du réseau (qui sont dirigés vers la prise RJ45 du Raspberry Pi) et de l’alimentation 48 volts qui est transformée en 5 volts / 1 ampère.

poe2Cet adaptateur, plutôt destiné à une utilisation professionnelle du Raspberry Pi est vendu 55£, auxquelles s’ajouteront 12£ de frais de port.

L’adaptateur est vendu directement par Xtronix.
