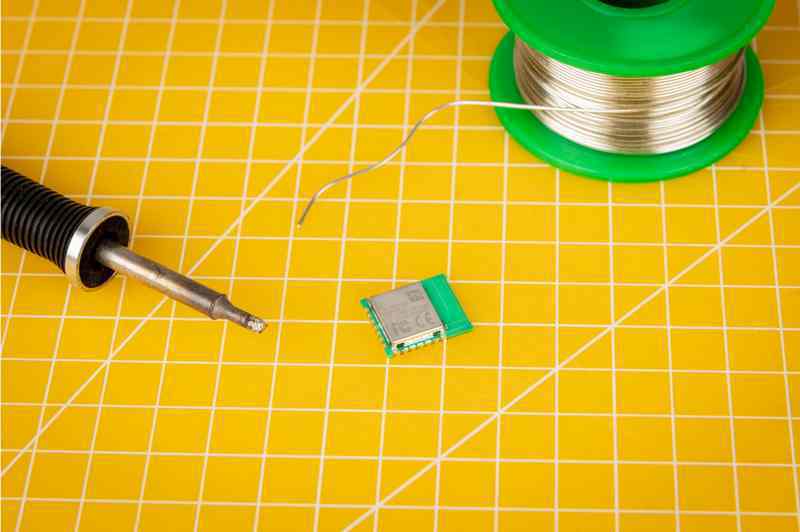

Besoin d’ajouter du Wi-Fi et du Bluetooth à un microcontrôleur Raspberry Pi ? Le tout nouveau Radio Module 2 (RM2) de Raspberry Pi offre une solution compacte, fiable et économique. Compatible avec les Pico et Pico 2 , il reprend la puce Infineon CYW43439 dans un format ultra intégré avec antenne embarquée. Idéal pour vos projets embarqués connectés, ce module se soude directement sur PCB, ne coûte que 4 $ et reste en production jusqu’en 2036.
Au sommaire :
- 1 Raspberry Pi RM2 : un module radio compact pour ajouter Wi-Fi et Bluetooth aux microcontrôleurs
Raspberry Pi RM2 : un module radio compact pour ajouter Wi-Fi et Bluetooth aux microcontrôleurs
Raspberry Pi lance le Radio Module 2 (RM2), une solution compacte et économique permettant d’ajouter la connectivité Wi-Fi 4 (2.4 GHz) et Bluetooth 5.2 aux microcontrôleurs de la gamme Raspberry Pi, comme le Pico W ou le Pico 2 W.
Une conception pensée pour l’intégration
Ce module repose sur la puce Infineon CYW43439, bien connue pour sa fiabilité. Le RM2 ne nécessite que peu de composants externes :
– une interface gSPI, une alimentation et un signal de réinitialisation.

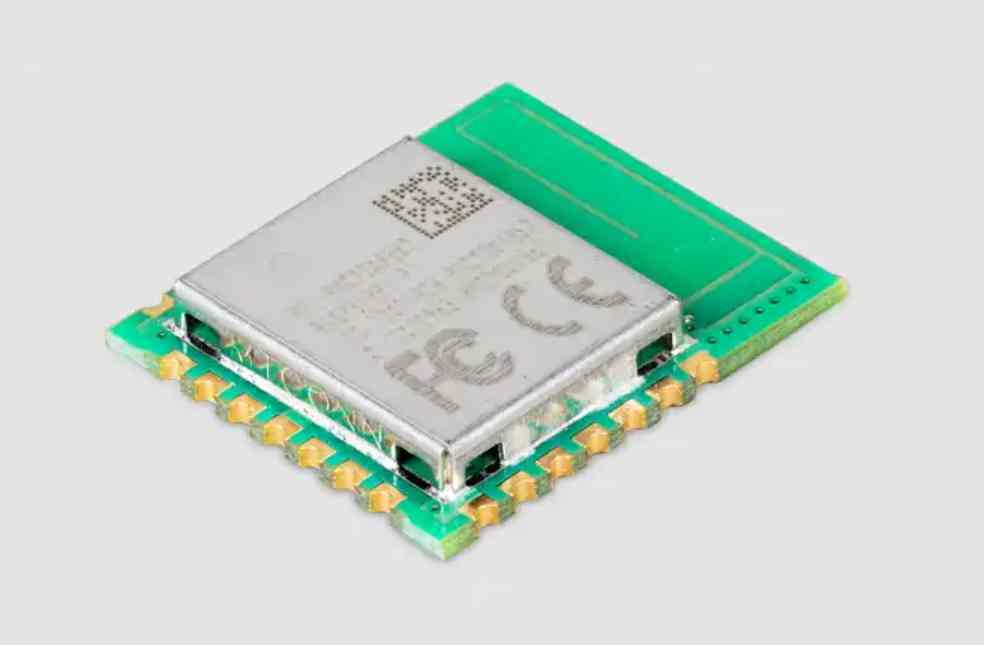

Il s’intègre facilement grâce à ses 21 broches (castellated),

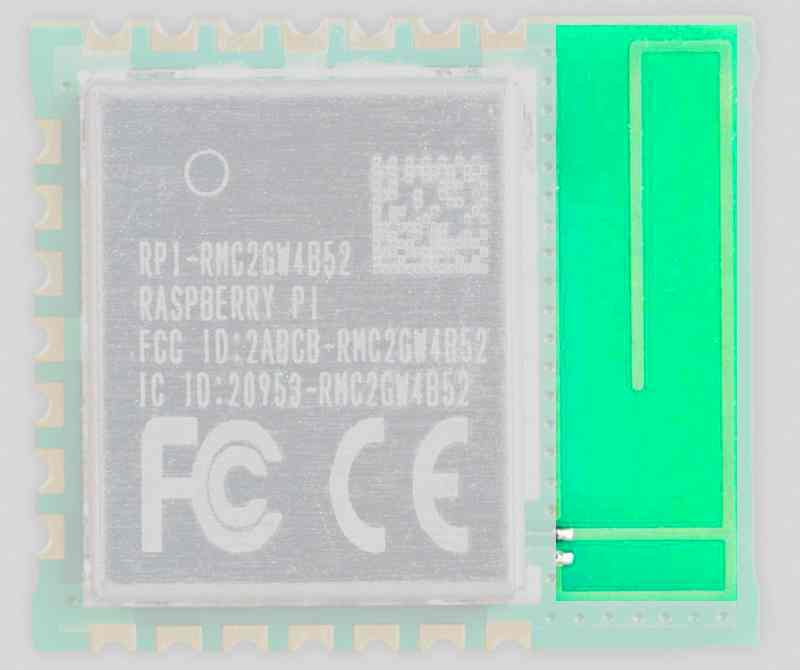

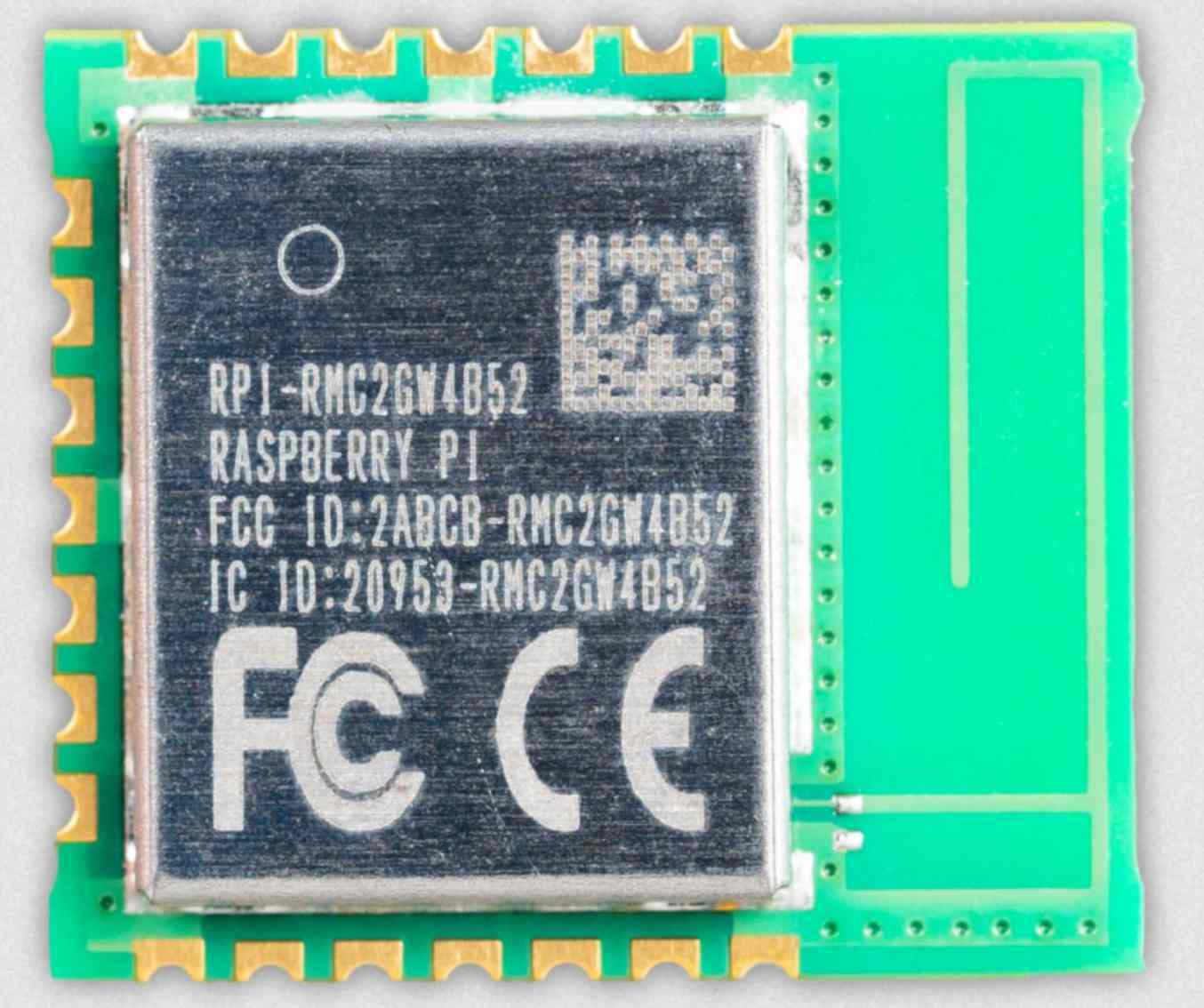

et son antenne 2.4 GHz est déjà intégrée sur le circuit imprimé (à droite de la photo)

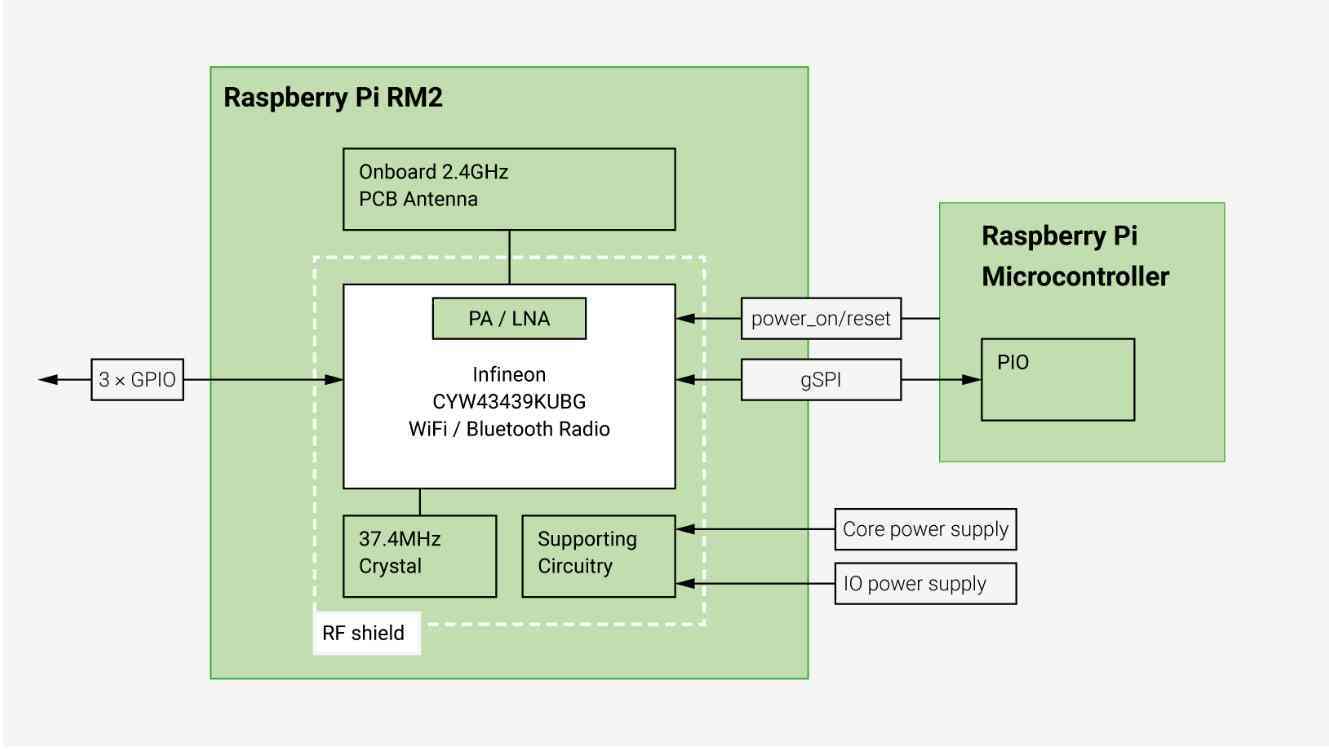

🔧 Architecture du module RM2
Le schéma ci-dessus illustre comment le module Raspberry Pi RM2 interagit avec un microcontrôleur Raspberry Pi.
Le cœur du système repose sur la puce Infineon CYW43439KUBG, qui assure à la fois la connectivité Wi-Fi 4 et Bluetooth 5.2
Voici les principaux blocs représentés :
- Onboard 2.4GHz PCB Antenna : antenne imprimée intégrée sur le module, utilisée à la fois pour le Wi-Fi et le Bluetooth.
- PA / LNA : amplificateur de puissance (PA) et amplificateur à faible bruit (LNA) intégrés pour améliorer la portée et la qualité du signal RF.
- CYW43439 : la puce radio d’Infineon intégrée au cœur du RM2, gérant toutes les fonctions sans fil.
- 37.4 MHz Crystal : Quartz d’horloge précis nécessaire au fonctionnement de la puce radio.
- Supporting Circuitry : composants annexes (alimentation, filtrage, régulation…).
- RF Shield : blindage métallique pour protéger les circuits RF des interférences électromagnétiques et éviter que les rayonnements émis par les circuits du RM2 ne perturbent l’extérieur.
🧩 Communication avec le microcontrôleur
- gSPI : une liaison SPI « logicielle » implémentée en PIO sur le microcontrôleur pour dialoguer avec le module RM2.
- power_on/reset : ligne permettant de mettre sous tension ou réinitialiser le module via un GPIO.
- 3 × GPIO : lignes supplémentaires disponibles, utilisables librement depuis le microcontrôleur (ex. entrées/sorties utilisateur).
- Core & IO Power Supply : alimentation principale du cœur de la puce et des E/S, typiquement en 3,3 V.
Ce design modulaire permet de connecter très facilement le RM2 à un Raspberry Pi Pico (ou équivalent) tout en bénéficiant d’une grande souplesse pour le routage et la gestion des signaux.
Compatibilité et performances
- Wi-Fi 4 (802.11 b/g/n), débit jusqu’à 96 Mbps (PHY)
- Bluetooth 5.2 : classique et Low Energy
- 3 GPIO supplémentaires utilisables depuis le microcontrôleur
- Consommation réduite : à partir de 1.19 mA en mode économie d’énergie
- Plage de température : de –30 °C à +70 °C
- Forme compacte : 16.5 × 14.5 mm, 2.55 mm d’épaisseur
Facile à utiliser avec le SDK Pico
Le module est pris en charge nativement dans le SDK officiel de Raspberry Pi. Le firmware est automatiquement chargé via le bus SPI logiciel (PIO), et les piles Wi-Fi/Bluetooth sont identiques à celles du Pico W. Vous pouvez ainsi profiter d’une expérience de développement éprouvée sans reconfiguration complexe.
Disponible également dans micropython.
Conçu pour les produits embarqués
Certifié pour les marchés européen, américain, britannique et canadien, le RM2 est prêt à l’intégration dans des produits finis.
Il est annoncé à un tarif très abordable : 4 $ l’unité (en bande). La production est assurée jusqu’en 2036.
Brochage et dimensions

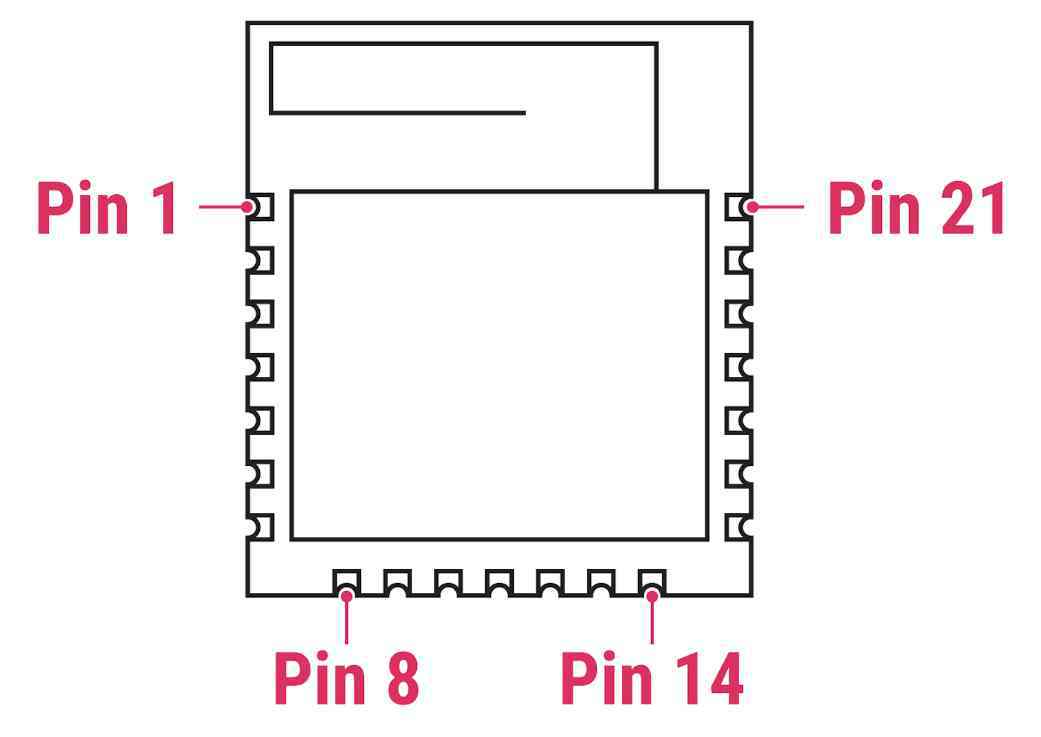

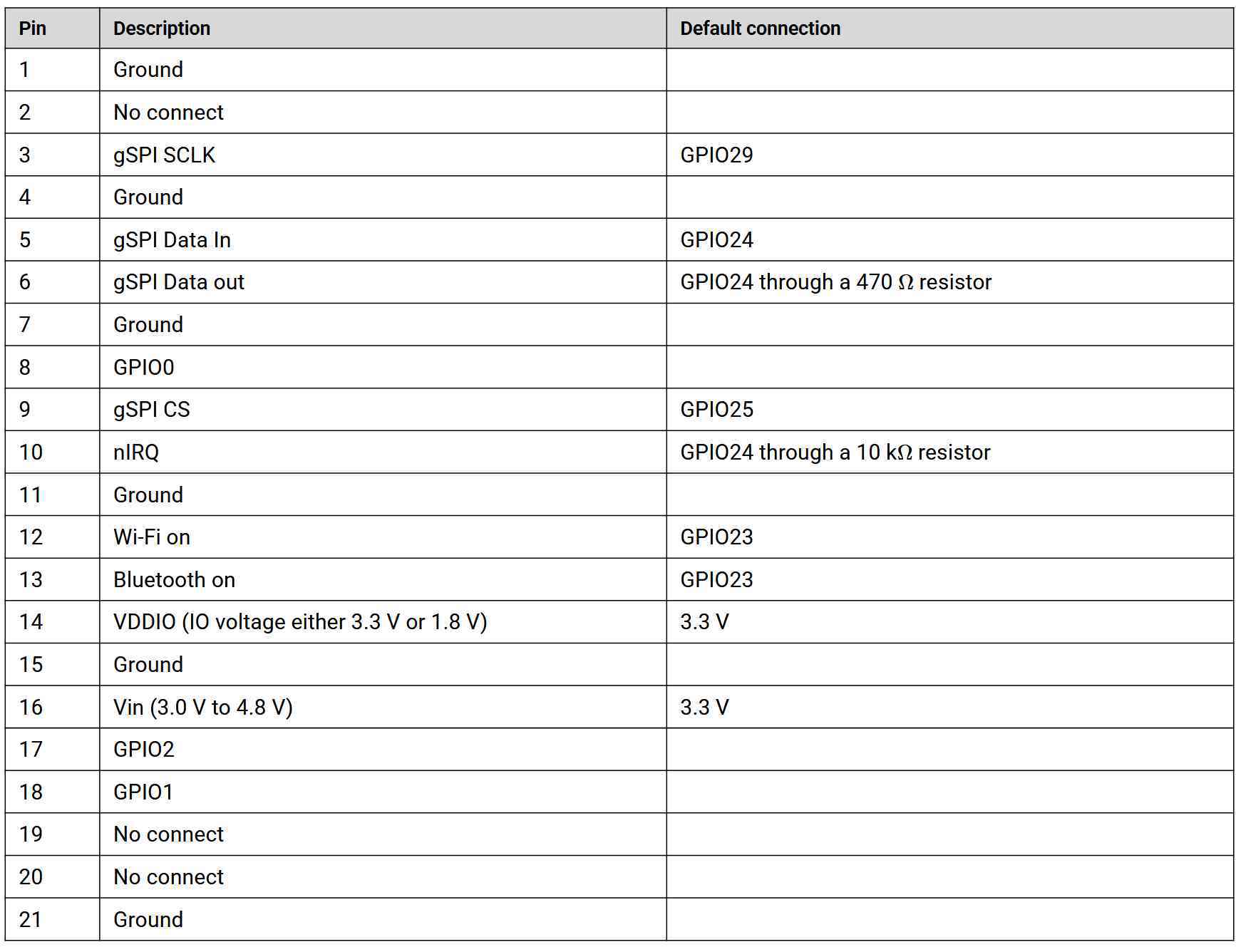

Répartition des broches du RM2

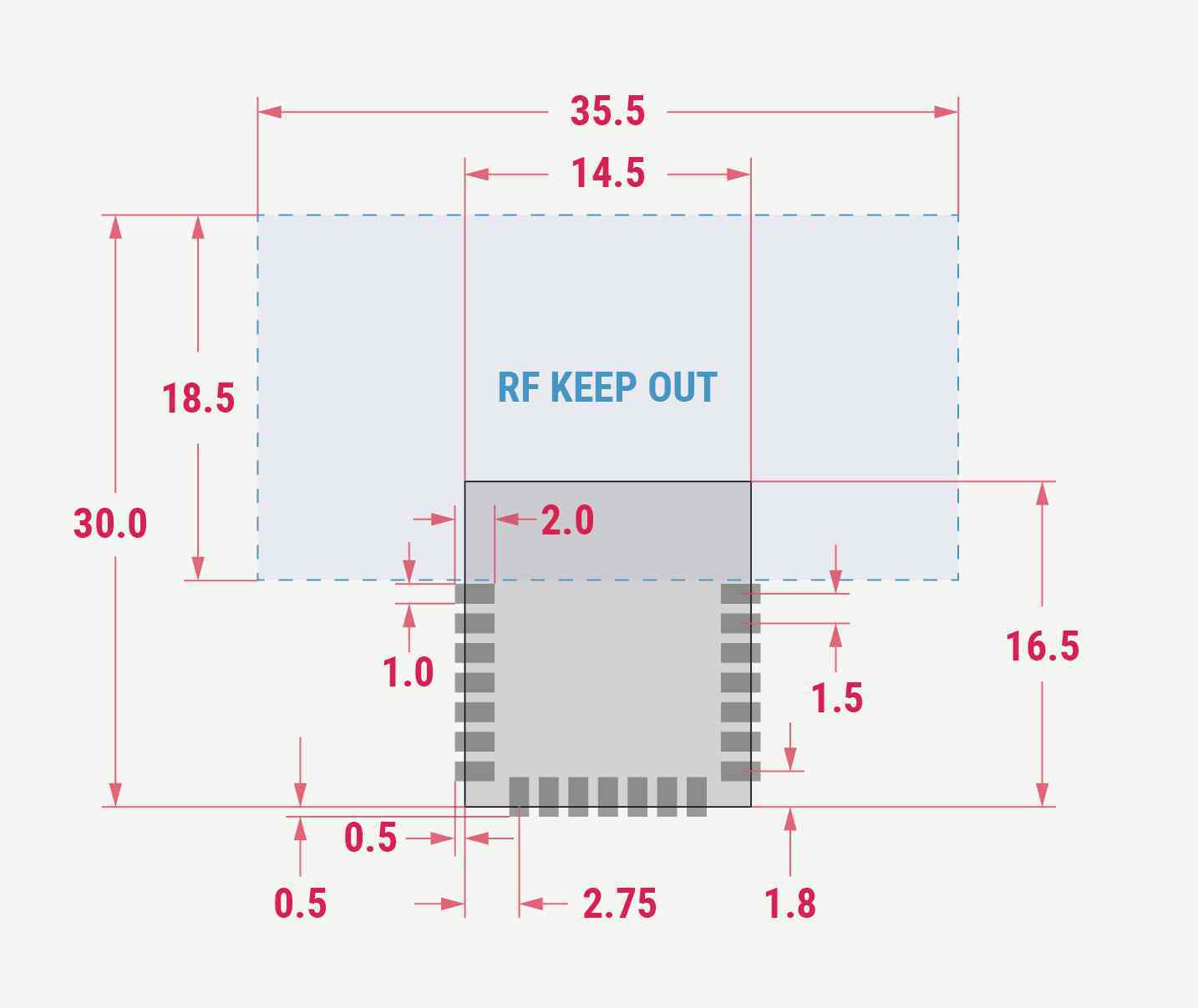

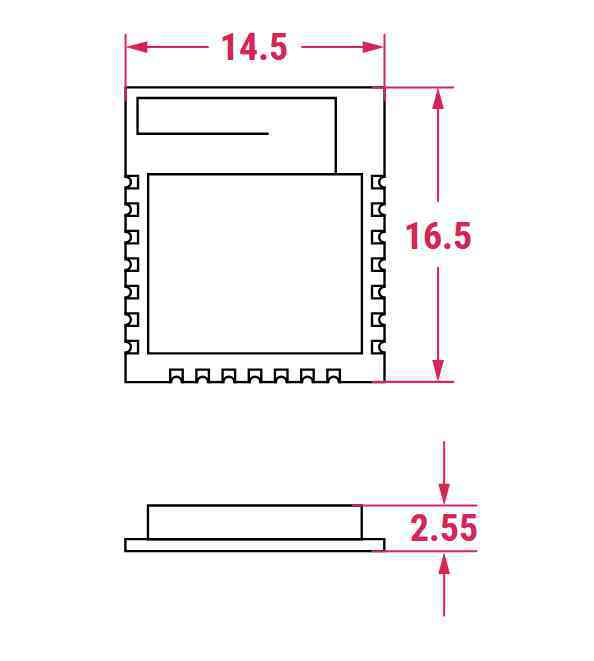

Dimensions du Radio Module 2 RM2
Espace à respecter autour de l’antenne

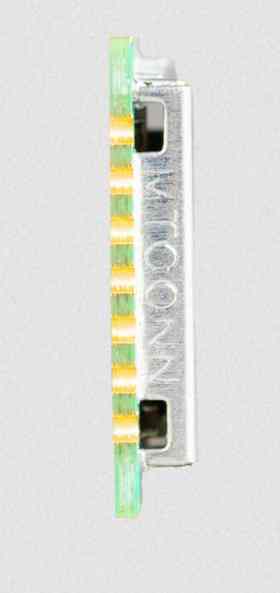

Vue latérale
ℹ️ Le RM2 est également le module radio utilisé dans le tout récent Raspberry Pi Pico 2 W. Vous pouvez donc l’exploiter pour des designs personnalisés à base de Pico.
Retrouvez les détails techniques dans la documentation officielle
