Pi-LITEr une carte 8 LED de Ciseco pour le Raspberry Pi

pi-lite-r_05_250pxJ’aime beaucoup ce genre de carte. Quand on les voit on se dit : « A quoi ça peut bien servir ? » et puis si on réfléchit un peu on trouve plein d’applications.

D’accord je suis un peu geek et j’aime les gadgets, mais une carte 8 LED qui se connecte tout simplement sur le GPIO du Raspberry Pi et permet de s’amuser je trouve ça intéressant.

La carte Pi-LITEr de Ciseco

L’allumage d’une LED est l’un des premiers projets qu’il est bon de mettre en œuvre avec de l’informatique embarquée. On commence par écrire « Bonjour! » (Hello World!) sur l’écran quand on a branché son Raspberry Pi pour la première fois. Ensuite on se dit « Et maintenant, je fais quoi ?« …

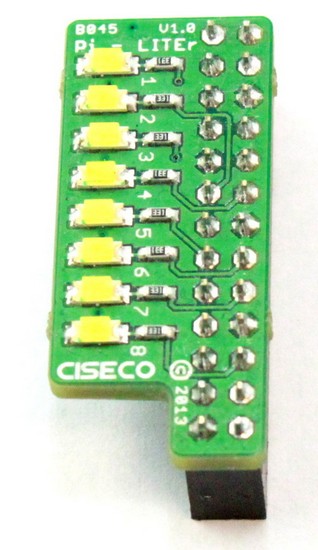

pi-lite-r_01Allumer une LED, tiens, ce serait pas mal… Voyons… Il me faut… des LED, des résistances, une carte pour monter tout ça, des bouts de fils…. Pfffff !

Alors là, soit vous bricolez déjà et vous avez tout ça qui traine dans vos boites de récupération de composants… Soit vous commandez une carte chez Ciseco, vous la mettez en place sur votre Raspberry Pi et c’est parti !

Si vous pensez faire plus d’expérimentation et tester des composants commandez plutôt un kit d’expérimentation (ben quoi? je peux faire un peu de pub pour mon bouquin, non?) et quelques composants chez Kubii…

Maintenant, si vous êtes prof et que, pour préparer les manips, vous devez faire travailler une vingtaine d’élèves, leur faire souder les composants sur des cartes… Vous opterez certainement pour la Pi-LITEr. Ça sera certainement plus simple.

Combien ça coûte ?

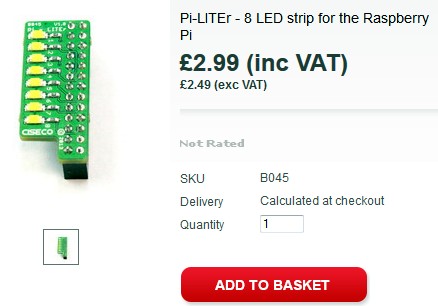

pi-lite-r_06Pour 2,99£ (TVA incluse) vous avez une carte qui a les caractéristiques suivantes :

Photo : http://www.averagemanvsraspberrypi.com

Photo : http://www.averagemanvsraspberrypi.com

Chacun des 8 LED consomme une quantité minime de courant ; cela signifie que la carte Pi- LITEr peut tout à fait être utilisée avec d’autres projets d’E/S pour fournir une indication de l’état de la sortie. Le courant consommé lorsque les 8 LED sont allumées est même inférieur à celui d’une une unique LED (qui est de 20 mA pour une LED, contre 14.4 mA pour le Pi-LITEr avec 8 LED allumées).

Photo : http://www.averagemanvsraspberrypi.com

Photo : http://www.averagemanvsraspberrypi.com

Si vous avez besoin d’utiliser votre GPIO pour une autre connexion, pensez à la Pi-Wingman de Ciseco que je vous avais présenté en octobre 2013 (non, je n’ai pas d’actions Ciseco…).

Caractéristiques

  • 8 LED blanches ultra lumineuses
  • Faible consommation de courant
  • Se branche simplement sur le GPIO
  • Économique
  • Convient à de nombreux types de cas
  • Circuit imprimé plaqué or

Applications

  • Indicateur d’état des Entrées/Sorties
  • Bargraphe
  • Indicateur d’activité
  • Effets de lumière

Caractéristiques techniques

  • Longueur : 34.5mm
  • Largeur : 15 mm
  • Profondeur : 11.5 mm
  • Poids: 4.4 grammes
  • Tension d’alimentation : 3,3 V
  • Courant par LED allumée : 1.8 mA
  • Courant avec toutes les LED allumées : 14.4 ma

Documentation

Comme toujours chez Ciseco, la documentation est bien faite et disponible en ligne

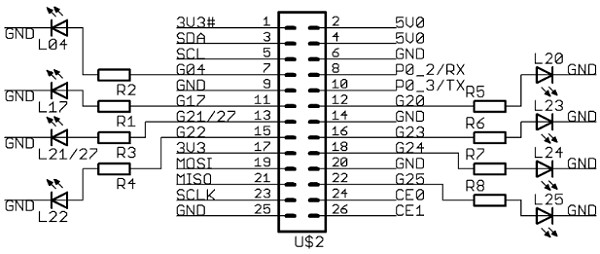

pi-lite-r_02

Logiciel

La carte Pi-LITE a été essayée (avec succès) avec les deux bibliothèques les plus communément utilisées pour contrôler les broches d’E/S du Raspberry Pi : RPi.GPIO et WiringPi.
Ciseco a opté pour WiringPi en conjonction avec WiringPi2Python pour écrire l’exemple de code. Ces exemples sont disponibles sur le site Ciseco. Le site www.averagemanvsraspberrypi.com fournit également des exemples d’utilisation de la Pi-LITEr

Des vidéos de démonstration

Allumage aléatoire des LED

Allumage des LED façon K2000

Sources
