Modéliser par le code : La puissance d’OpenSCAD décryptée par Roberto Hamm
L’ouvrage de Roberto Hamm : Un pont entre code et matière
L’approche de Roberto Hamm dans son livre est limpide : démocratiser la précision. Alors que l’offre d’imprimantes 3D est devenue très abordable, le véritable verrou reste la maîtrise de la modélisation. C’est là que cet ouvrage prend tout son sens pour la communauté Maker.
Plutôt que de proposer un simple catalogue de fonctions, l’auteur guide le lecteur à travers une méthodologie structurée :
- Une interface au service du script : L’ouvrage détaille une prise en main intuitive où la saisie du code et la visualisation en temps réel permettent un feedback immédiat, indispensable pour l’apprentissage.
- La modularité comme pilier : L’accent est mis sur l’utilisation des « modules ». Pour nous, développeurs, c’est un argument de poids : on ne crée pas un objet monolithique, on organise son code en blocs distincts, réutilisables et faciles à maintenir.
- Un écosystème 100 % Open Source : Fidèle à la philosophie du logiciel libre, Roberto Hamm ne se limite pas à OpenSCAD. Il présente tout un environnement logiciel disponible sur Windows, MacOS et Linux, garantissant au Maker une totale indépendance.
Le petit plus : Pour faciliter l’apprentissage, l’auteur propose l’intégralité des scripts du livre en téléchargement. Cela permet de se concentrer sur la logique structurelle sans craindre les erreurs de saisie sur les pièces les plus complexes.
Premiers pas avec OpenSCAD : Du script à la forme

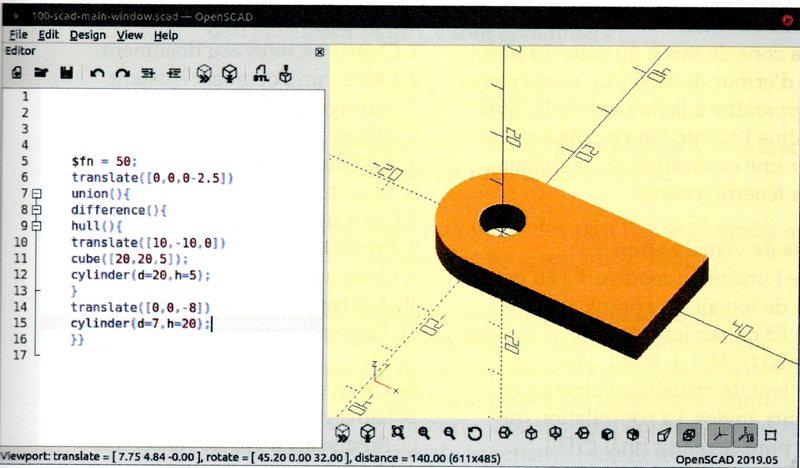

L’interface d’OpenSCAD : Le code (à gauche) génère instantanément la géométrie (à droite). Exemple tiré du livre de Roberto Hamm.
Le premier exemple proposé par Roberto Hamm ne cherche pas la complexité, mais vise à familiariser le lecteur avec l’environnement de travail et la logique de construction propre au Code-to-CAD.
Une interface minimaliste au service de l’efficacité
Comme le montre l’illustration ci-dessus, l’interface d’OpenSCAD est volontairement épurée pour que le développeur se concentre sur l’essentiel : le code. Contrairement aux usines à gaz des CAO traditionnelles, on n’y trouve que cinq menus principaux : File, Edit, Design, View et Help. La plupart de ces commandes sont d’ailleurs accessibles via des raccourcis clavier ou la barre d’outils, accélérant le flux de travail une fois les bases acquises.
Comprendre la logique de création : l’exemple de la platine perforée
L’analyse du script simple fourni dans cet exemple permet de comprendre immédiatement le paradigme d’OpenSCAD. L’objet n’est pas « dessiné », il est décrit mathématiquement via une série d’opérations :
- Primitives Géométriques : On identifie les formes de base : un cube (qui devient une platine rectangulaire) et des cylindres.
- Transformations : La commande
translateest utilisée pour positionner les éléments avec précision dans l’espace 3D. - Opérations Booléennes (CSG) : C’est le cœur du système. La platine perforée est le résultat d’une opération
difference(): on prend la forme principale (platine + support arrondi) et on lui soustrait un cylindre pour créer le trou central. - Paramétrage : La variable
$fn = 50;en début de script définit la résolution des cercles. Un simple changement de cette valeur permet de modifier la finesse de tous les perçages du modèle instantanément.
Cet exemple simple valide la promesse du livre : rendre la conception 3D rigoureuse et paramétrique accessible à tout développeur, en posant les bases saines avant d’aborder des structures plus complexes.
Aller plus loin : La conception d’un objet fonctionnel

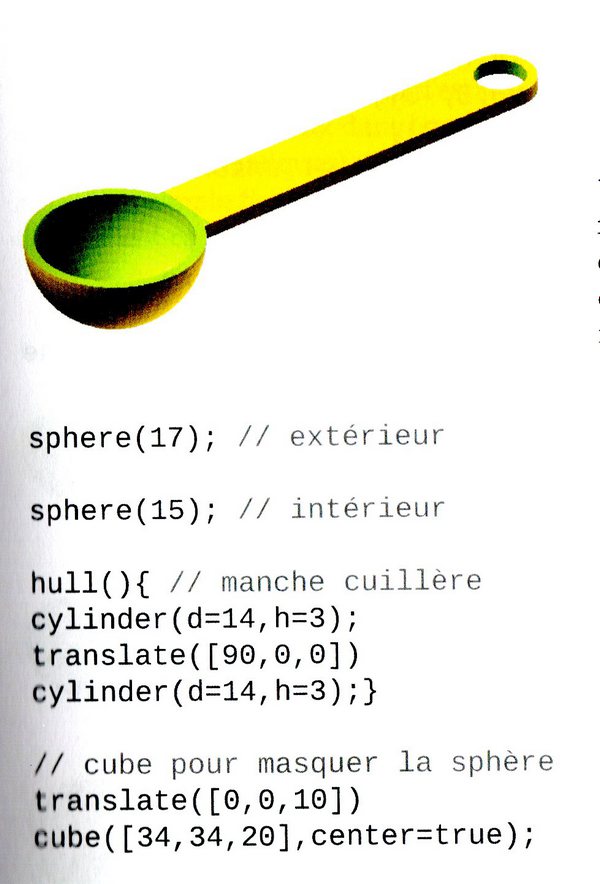

Modélisation d’une cuillère doseuse : l’art de combiner des formes géométriques simples.
Après les bases, Roberto Hamm nous entraîne dans la création d’objets du quotidien. L’exemple de la cuillère doseuse est particulièrement instructif car il introduit deux fonctions avancées indispensables au Maker : hull() et la gestion des évidements.
La fonction Hull : Créer des formes fluides
Pour le manche de la cuillère, l’auteur utilise la fonction hull() (enveloppe convexe). Au lieu de dessiner un rectangle rigide, on définit deux cylindres aux extrémités, et OpenSCAD « tend une peau » entre les deux. C’est une technique puissante pour obtenir des pièces ergonomiques et robustes, typiques de ce que nous fabriquons au FabLab.
Soustraire pour créer du volume
La tête de la cuillère démontre parfaitement la logique booléenne :
- Une première sphère définit le volume extérieur (rayon 17).
- Une seconde sphère, légèrement plus petite (rayon 15), est soustraite pour créer le creux.
- Enfin, un
cubestratégiquement placé vient « couper » le sommet de la sphère pour créer l’ouverture plane de la cuillère.
L’œil de l’expert : Notez l’utilisation des commentaires dans le code de Roberto Hamm. Pour un développeur, c’est la garantie d’un modèle documenté et facilement modifiable. Vous voulez une cuillère plus longue ? Il suffit de changer une seule coordonnée dans le translate du manche.
La puissance des librairies : L’exemple des engrenages

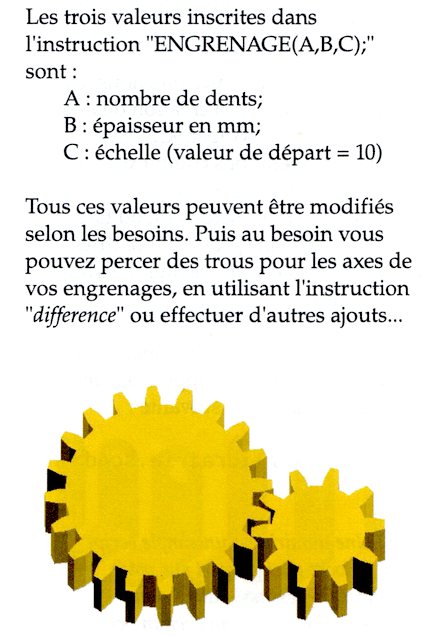

Génération d’engrenages paramétriques : un simple appel de fonction suffit.
C’est ici que la magie d’OpenSCAD opère pour le maker. Dans son ouvrage, Roberto Hamm démontre comment l’utilisation de librairies transforme une tâche complexe (dessiner chaque dent d’un pignon) en un simple appel de fonction paramétrée.
L’approche modulaire : include & module
Comme dans tout projet de développement sérieux, on ne réinvente pas la roue à chaque fois. Roberto explique comment importer des bibliothèques externes via l’instruction include <lib/ENGRENAGES.scad>. Une fois la librairie chargée, créer un engrenage devient aussi simple que d’écrire une ligne de code :
ENGRENAGE(nombre_de_dents, épaisseur, échelle);
Pourquoi c’est une révolution pour le Maker ?
- Adaptabilité instantanée : Besoin d’un pignon de 20 dents au lieu de 10 ? Modifiez un seul chiffre, et OpenSCAD recalcule toute la géométrie, l’espacement et le diamètre primitif instantanément.
- Rigueur algorithmique : Le code présenté par l’auteur utilise des boucles
forpour distribuer les dents (le moduleDENTS()) autour d’un cylindre central. C’est l’application parfaite de la répétition programmée. - Précision mécanique : En ajustant les variables de la librairie, on peut compenser les jeux de fonctionnement ou les tolérances spécifiques à nos imprimantes 3D, une manipulation qui serait fastidieuse, voire impossible, sur un fichier STL figé.
Note technique : Roberto Hamm montre bien que l’on peut imbriquer ces modules. On crée une dent, on l’intègre dans un module d’engrenage, que l’on peut ensuite percer avec une difference() pour y insérer un axe moteur. C’est cette structure en couches qui rend le design industriel accessible.
Le mouvement en plus : L’animation sous OpenSCAD

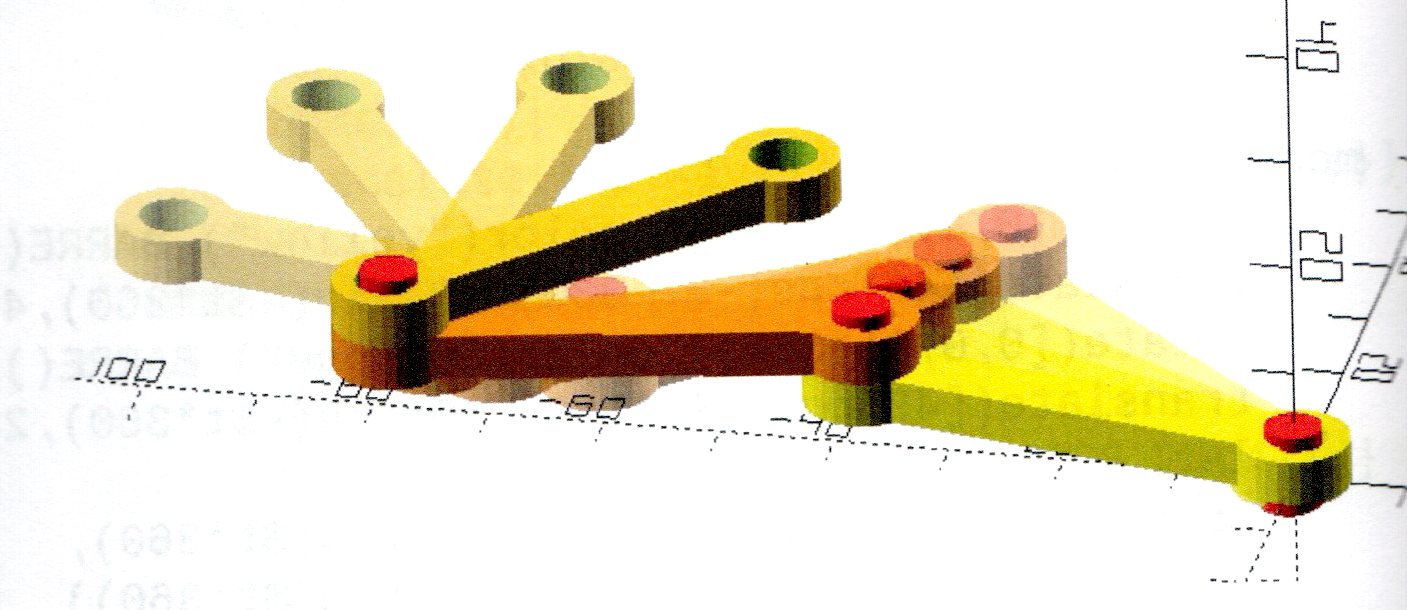

Simulation cinématique d’un bras articulé : la variable $t$ en action.
L’un des aspects les plus fascinants du livre de Roberto Hamm est la mise en lumière des capacités d’animation du logiciel. Pour un électronicien ou un roboticien, pouvoir simuler le débattement d’une pièce avant même de l’imprimer est un gain de temps inestimable.
La variable magique : $t$
Le principe est d’une simplicité désarmante pour quiconque a déjà écrit une boucle de rafraîchissement. OpenSCAD utilise une variable interne nommée $t (pour time), qui varie de 0 à 1 pendant le cycle d’animation. En injectant cette variable dans vos fonctions rotate() ou translate(), vous donnez vie à vos mécanismes :
- Vérification des collisions : Comme on le voit sur l’exemple du bras articulé, l’animation permet de s’assurer que les pièces ne s’entrechoquent pas lors de leur mouvement.
- Rendu pas à pas : OpenSCAD peut exporter chaque image de l’animation pour créer un film ou un GIF animé de votre projet.
- Conception dynamique : Ce n’est plus seulement de la 3D statique, c’est de la conception de systèmes dynamiques où l’on teste les limites mécaniques par le code.
L’avis du spécialiste : Cette approche par le temps ($t$) est typique de la rigueur que Roberto Hamm souhaite transmettre. On ne « place » pas un bras dans une position, on définit sa loi de mouvement mathématique. C’est exactement le genre de méthodologie qui permet de valider un prototype de robot.
Un programme complet : de la grammaire au projet final
 |
 |

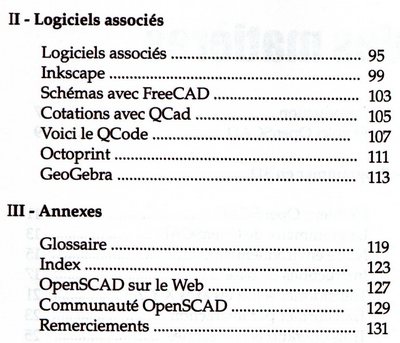

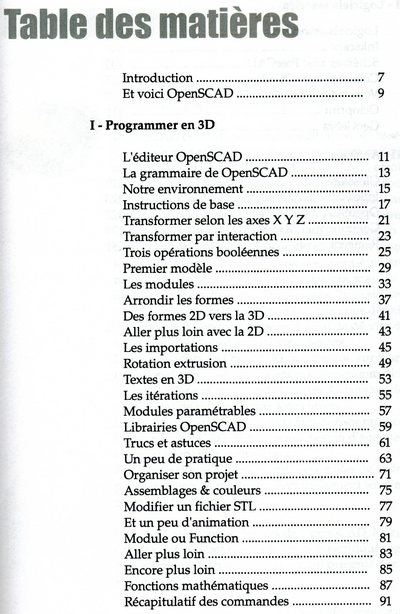

Le sommaire de l’ouvrage de Roberto Hamm révèle une progression pédagogique pensée pour l’efficacité. L’auteur ne se contente pas de lister des commandes ; il construit un parcours logique pour transformer un néophyte en utilisateur avancé.
I – Programmer en 3D
- Les bases : Grammaire, instructions et opérations booléennes.
- La structure : Maîtrise des modules, itérations et librairies (indispensable pour les engrenages).
- L’expertise : Textes en 3D, modification de fichiers STL existants et initiation à l’animation.
II – L’écosystème associé
Roberto Hamm va plus loin en intégrant OpenSCAD dans un flux de travail complet
- Inkscape : Pour passer du dessin 2D à la 3D.
- QCad & FreeCAD : Pour les schémas et les cotations professionnelles.
- Octoprint : Pour piloter l’impression finale.
Cette vision d’ensemble est ce qui fait la force du livre : on apprend à coder un objet, mais aussi à l’intégrer dans un processus de fabrication réel et documenté.
Mise en pratique : Concevoir un porte-clés personnalisé
Pour démontrer la simplicité et la rigueur de l’approche de Roberto Hamm, nous avons pris au mot son introduction : « modéliser et prototyper précis ». Voici comment créer un porte-clés personnalisé, en traduisant un cahier des charges rigoureux directement en code OpenSCAD.
// =========================================================
// PROJET : Porte-clés paramétrique "François"
// AUTEUR : Framboise314
// DESCRIPTION : Application pratique des concepts
// du livre de Roberto Hamm.
// =========================================================
// --- VARIABLES DE CONCEPTION (Modifiables) ---
L_totale = 60; // Longueur hors-tout (mm)
W = 18; // Largeur (mm)
H = 4; // Épaisseur (mm)
D_trou = 3; // Diamètre du trou de fixation (mm)
D_embout = 18; // Diamètre du demi-cercle (doit être égal à W)
P_creux = 1; // Profondeur du texte gravé (mm)
Marge_trou = 2.5; // Distance entre le bord du trou et le bord de l'objet
// --- RÉSOLUTION ---
$fn = 100; // Nombre de facettes pour des arrondis parfaits
// --- CONSTRUCTION PAR DIFFÉRENCE ---
difference() {
// 1. CORPS DE L'OBJET (L'addition des formes)
union() {
// Partie rectangulaire
cube([L_totale - (D_embout/2), W, H]);
// Extrémité arrondie
translate([L_totale - (D_embout/2), W/2, 0])
cylinder(d=D_embout, h=H);
}
// 2. PERÇAGE DU TROU (Position calculée avec précision)
translate([L_totale - Marge_trou - (D_trou/2), W/2, -1])
cylinder(d=D_trou, h=H+2);
// 3. GRAVURE DU PRÉNOM (Texte en creux)
translate([22, W/2, H - P_creux + 0.1])
color("#cc0000")
linear_extrude(height = P_creux + 1)
text("François", size = 7, valign = "center", halign = "center", font="Liberation Sans:style=Bold");
}
L’analyse du Code : Rigueur et Logique
L’exemple ci-dessus illustre parfaitement les piliers de la méthode Hamm :
- Variables d’abord : Toutes les dimensions (60mm, 18mm, 4mm, 3mm) sont définies en constantes. Si vous voulez un trou de 4mm, vous ne modifiez qu’un chiffre, pas tout le design.
- Union booléenne : Le corps est créé en fusionnant (
union()) un cube pour la partie droite et un cylindre pour l’extrémité arrondie. - Différence booléenne : C’est la fonction
difference()qui orchestre tout. Elle prend le corps principal, puis « soustrait » le cylindre du trou de fixation et enfin le texte 3D. - Texte en creux : Comme expliqué dans le chapitre « Textes en 3D » du livre, le prénom « François » est d’abord écrit en 2D, puis extrudé verticalement (
linear_extrude()) pour créer un volume que l’on vient positionner à 1mm sous la surface.
Cet exemple simple montre qu’avec un peu de logique mathématique, un développeur peut concevoir des pièces fonctionnelles et personnalisées sans jamais toucher à une souris.
Étape finale : Du code à l’imprimante 3D
Une fois que votre script est prêt et que le résultat visuel vous convient, il reste deux étapes indispensables pour obtenir un fichier imprimable (STL). OpenSCAD sépare la visualisation rapide du calcul mathématique final.
1. Le Rendu (Render – F6)
Appuyez sur la touche F6. OpenSCAD va alors calculer précisément toutes les intersections de volumes. C’est une étape de calcul intense (moteur CGAL) qui garantit que votre objet est « étanche » et prêt pour la fabrication.

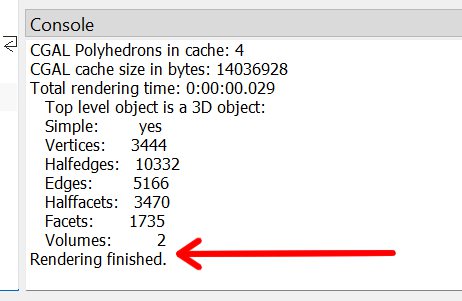

Vérifiez dans la console : elle doit afficher « Rendering finished ».
2. L’export STL

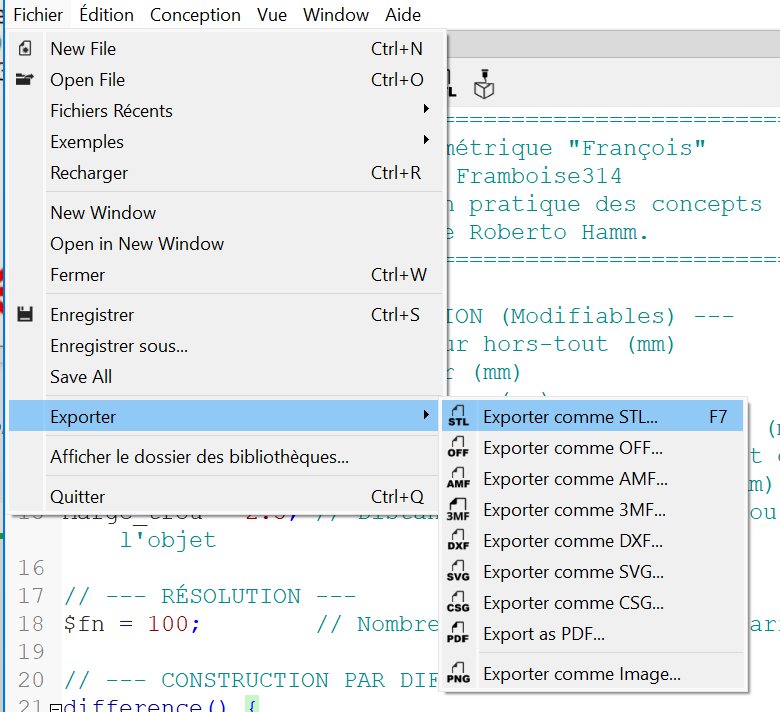

Dès que le rendu est terminé, l’icône STL de la barre d’outils devient active. Cliquez dessus ou allez dans le menu Fichier > Exporter > Exporter au format STL…
Enregistrez votre fichier : il est maintenant prêt à être envoyé vers votre trancheur (Cura, PrusaSlicer, etc.).
Note : N’oubliez pas de vérifier l’orientation de votre pièce dans le slicer pour optimiser les supports si nécessaire, bien que ce porte-clés soit conçu pour être imprimé à plat sans difficulté.

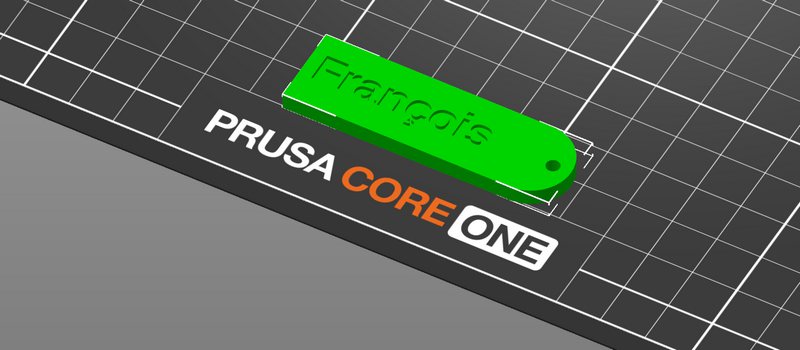

Le STL chargé dans Prusa Slicer est prêt pour l’impression !
Installation : Un environnement prêt en quelques clics
Avant de commencer à coder vos premières pièces, il faut installer l’environnement. OpenSCAD est un logiciel libre et léger, disponible sur tous les systèmes d’exploitation modernes. Fidèle à la philosophie Open Source, l’installation est rapide et sans fioritures.

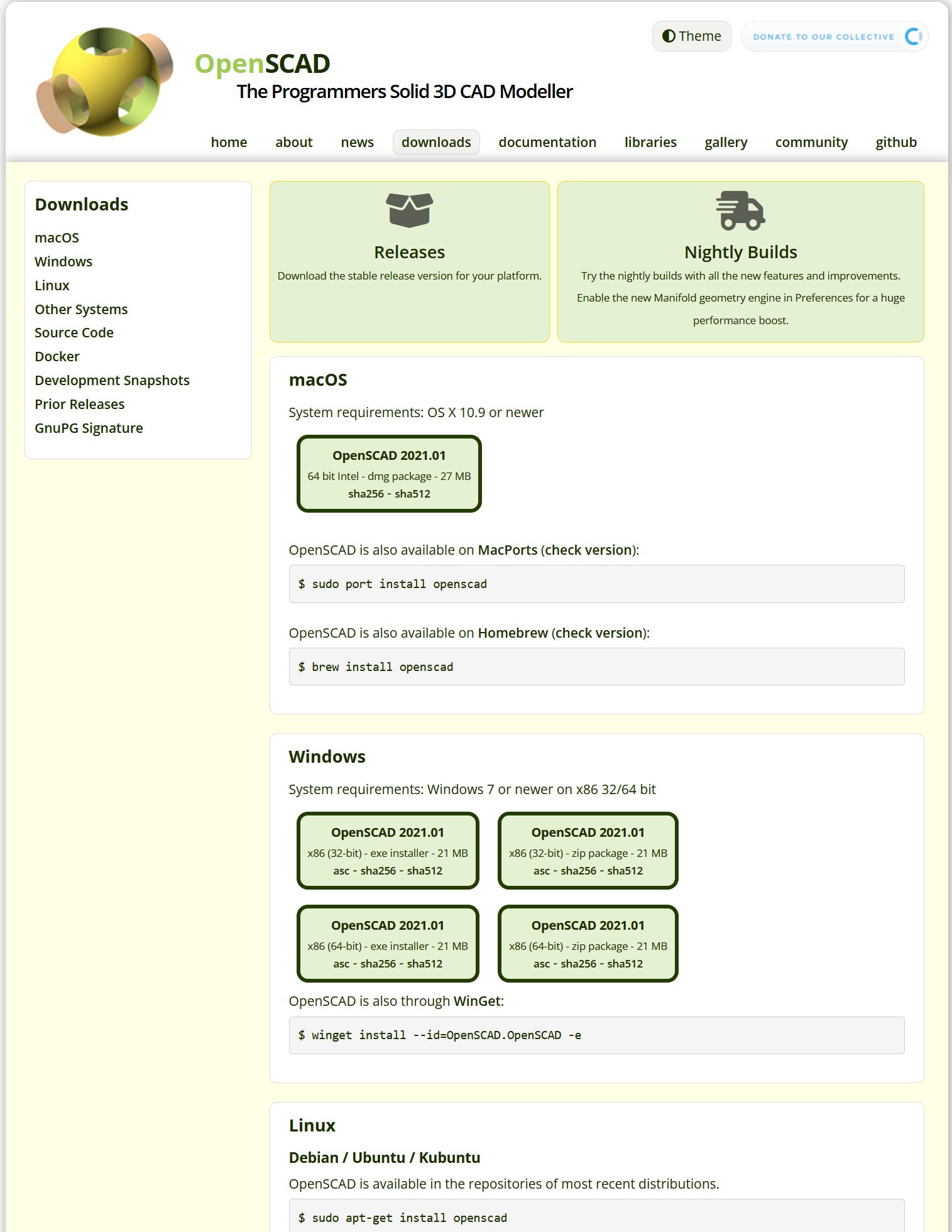

Où télécharger le logiciel ?
Rendez-vous exclusivement sur le site officiel pour garantir l’intégrité de votre version :
sudo apt-get install openscad.
Où trouver le livre de Roberto Hamm ?
Envie de maîtriser OpenSCAD avec Roberto Hamm ?

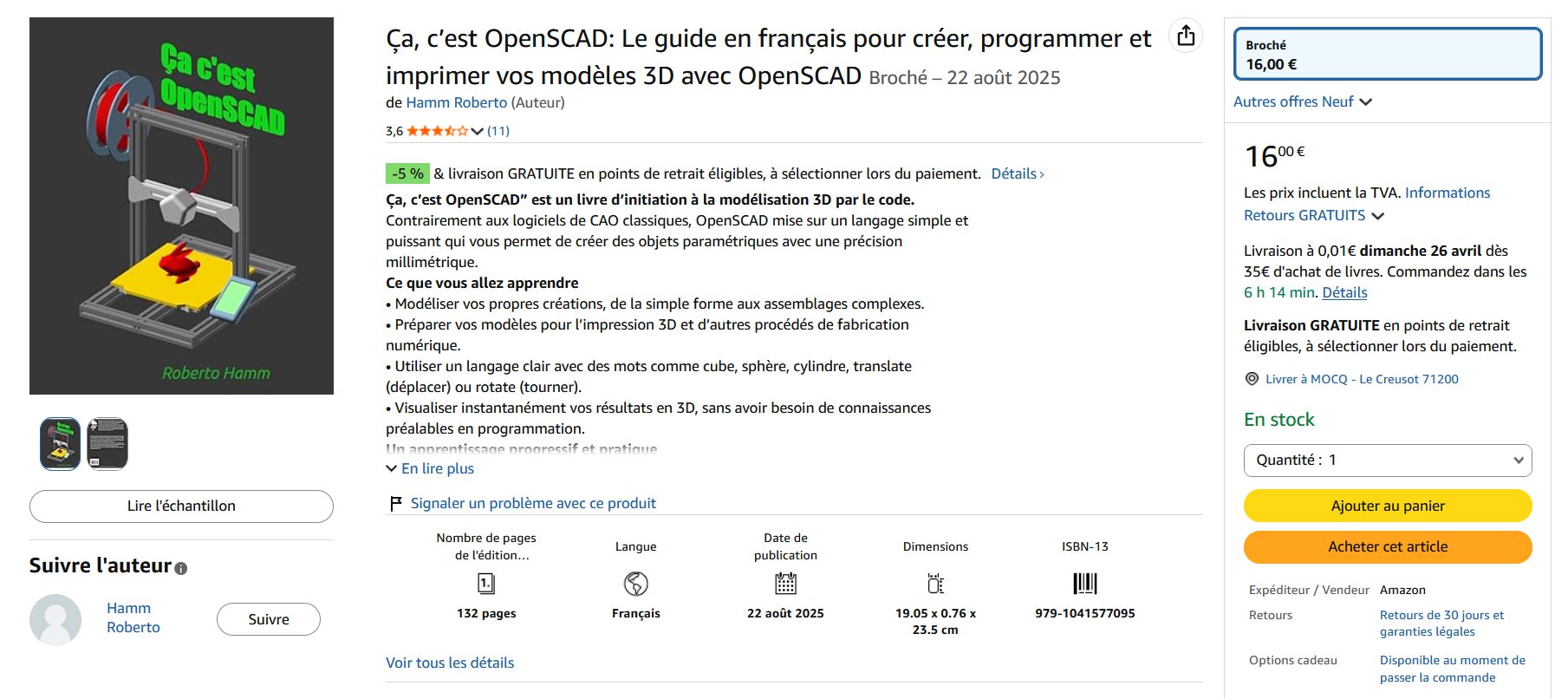

Retrouvez toute la méthodologie, les astuces de programmation 3D et les projets complets dans l’ouvrage de référence :
« OpenSCAD – Programmer vos objets en 3D »
Note : En vous procurant ce livre, vous soutenez le travail d’un auteur passionné par la culture Maker.
Conclusion : Vers une CAO plus intelligente
Comme nous l’avons vu à travers les pages du livre de Roberto Hamm, OpenSCAD n’est pas qu’un simple logiciel de modélisation ; c’est un changement de paradigme. Pour le développeur ou l’électronicien, il permet d’intégrer la conception physique dans le même flux de travail que le code : logique, versionnable et surtout, infiniment paramétrable.
Que ce soit pour créer un simple porte-clés personnalisé ou des mécanismes complexes d’engrenages, l’approche algorithmique garantit une précision que le dessin manuel peine parfois à égaler. C’est cette rigueur, couplée à la philosophie du logiciel libre, qui fait d’OpenSCAD un outil de choix.
Le mot de la fin : Si vous venez du monde de la ligne de code et que la CAO traditionnelle vous a toujours semblé « peu naturelle », l’ouvrage de Roberto Hamm est la passerelle qu’il vous manquait. Il transforme la 3D en une extension de votre langage de programmation favori. À vos claviers, et bonne impression !
