Publié le 16 novembre 2022 - par

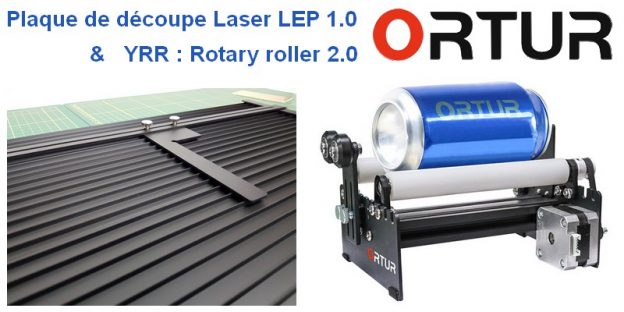

Deux accessoires pour Ortur Laser : Plaque de découpe et YRR rotary

Ortur est une marque spécialisée dans la découpe LASER et sort régulièrement des produits innovants. Cette fois GeekBuying m’a envoyé deux accessoires créés par Ortur pour la gravure et la découpe au LASER.  La plaque supporte les matériaux que vous souhaitez découper en les surélevant pour faciliter l’évacuation des fumées et des particules émises par la découpe. Son fort pouvoir de dissipation calorique garantit un maintien à une température basse. Le YRR ou Rotary permet de graver des objets cylindriques. Je vous présente ces deux accessoires.

Gekbuying m’a proposé de tester gratuitement ces accessoires ORTUR.
Je les en remercie et c’est donc un

============= Article sponsorisé =============

Je n’ai pas de lien direct avec Geekbuying. Ils m’ont simplement offert le matériel et j’ai choisi de rédiger cet article, tout en conservant ma liberté rédactionnelle. Les liens d’achat sont affiliés.

Plateforme de gravure et découpe ORTUR LEP1.0

Déballage

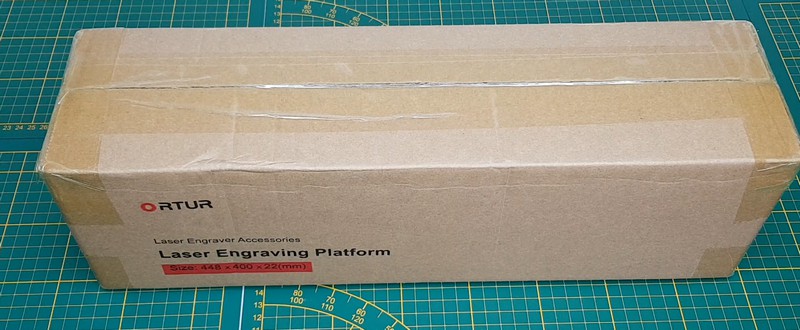

La plaque de gravure/découpe Laser arrive dans un carton épais, l’intérieur est bien protégé par une mousse épaisse et rigide.

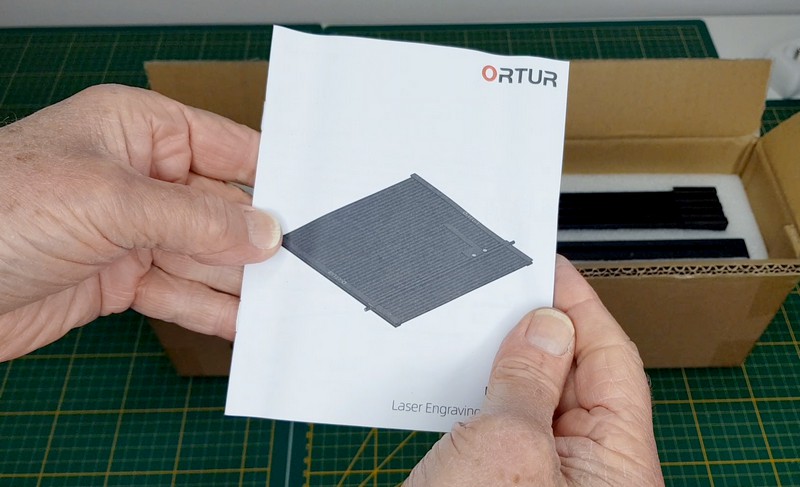

Une notice est présente dans la boîte.

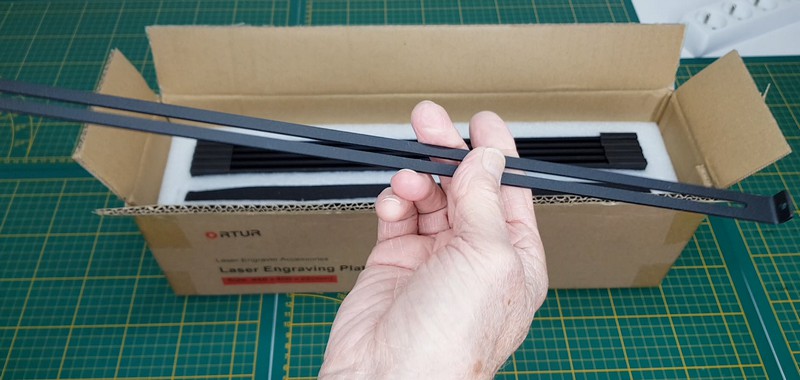

Cette glissière coulisse le long de la plaque et permet de positionner les plaques à découper

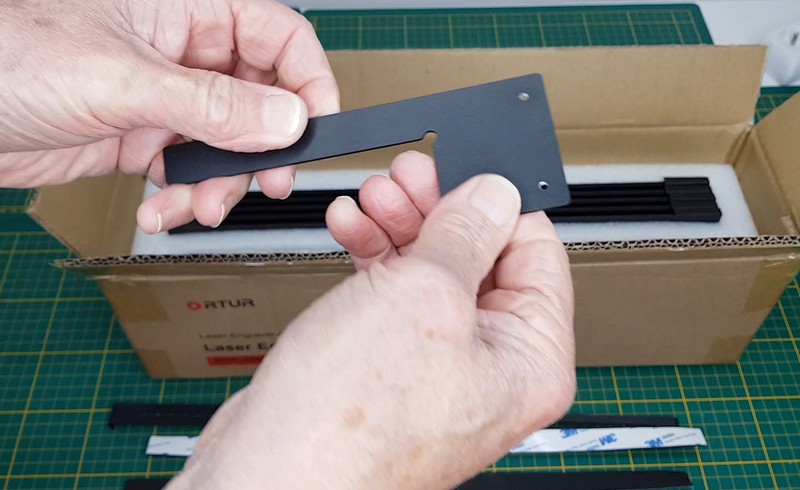

L’équerre se fixe sur la plaque précédente. Elle sert à caler la plaque à découper/graver dans l’angle droit

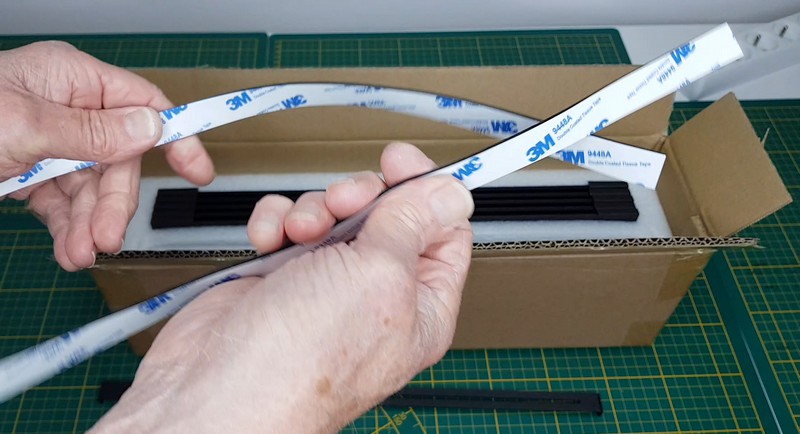

Les deux caoutchoucs adhésifs viennent se fixer sous la plaque et empêchent les vis d’abimer ce qui se trouve dessous.

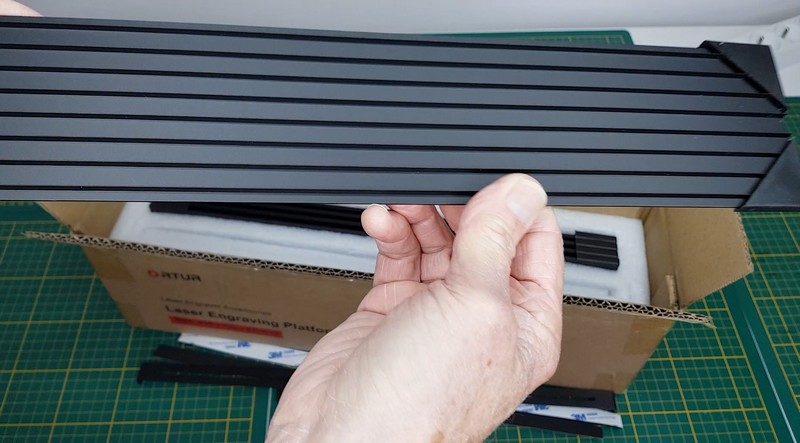

La plaque est composée de 5 parties identiques qui viendront se visser dans les glissières.

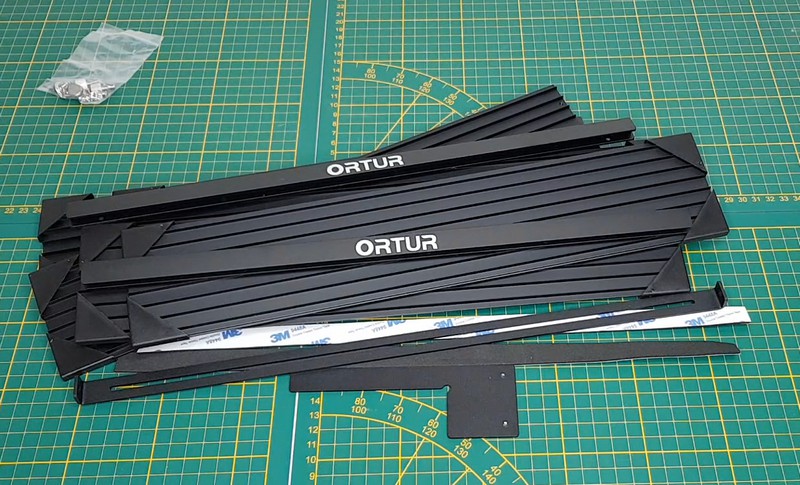

Les glissières portent le logo Ortur. L’ensemble du matériel est rassemblé sur cette photo, avec le sachet de visserie en haut à gauche.

Caractéristiques

Général Marque : ORTUR
Type : Plate-forme de gravure laser
Modèle : LEP1.0
Couleur : Noir
Spécification Matériau : Métal
Taille de la plate-forme : 448x400x22mm
Poids et taille

Poids du produit : 1.75kg
Poids du paquet : 2,1 kg
Taille de l’emballage (L x l x H) : 42x16x13.8cm



Montage

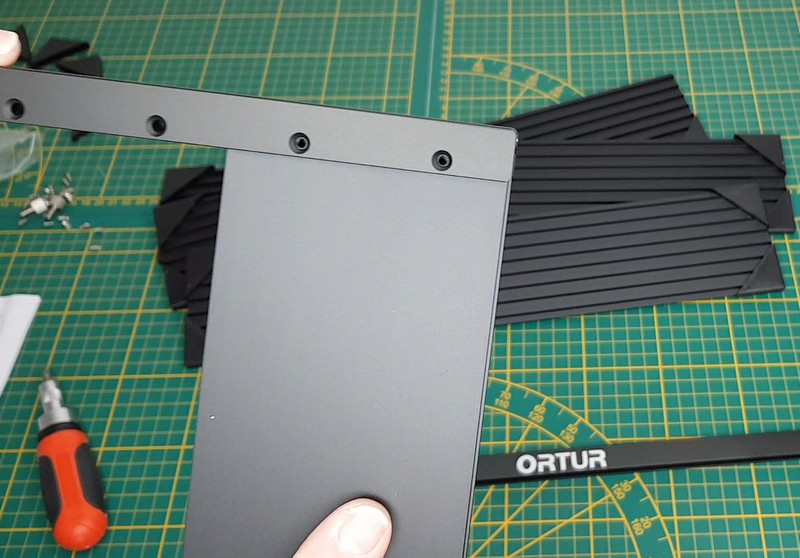

La première plaque se positionne avec la partie plate côté tous pour les vis. Mettre les vis en place sans les serrer. Vous serrerez à la fin quand tout sera en place.

Pour placer les plaques suivantes, observez la jonction entre les plaques. Elles comportent une encoche et les parties doivent se chevaucher pour que le Laser ne passe pas par une ouverture et frappe la table sous la plaque.
Glissez les 5 plaques une à une en vérifiant bien leur positionnement comme ci-dessus.

Quand c’est en place, mettez les vis et serrez les. Collez le caoutchouc adhésif au dessus des vis.

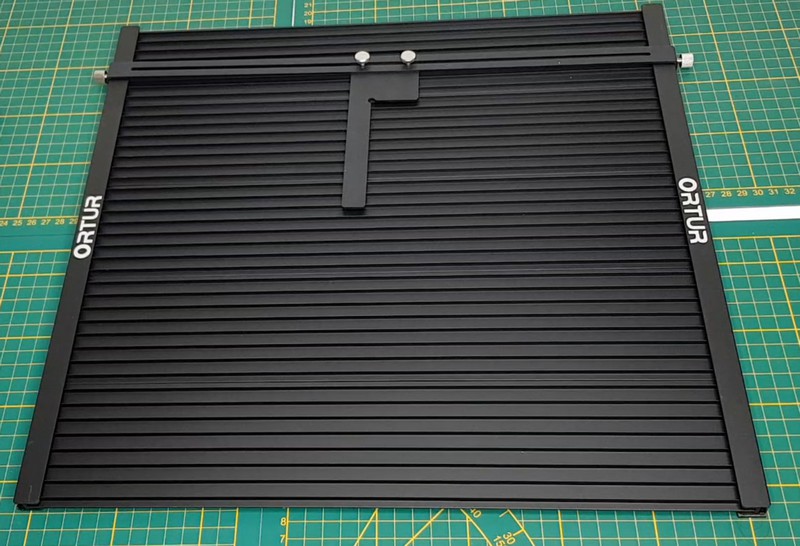

Il vous reste à positionner la réglette et l’équerre. Les vis moletées permettent de les déplacer à votre guise et de positionner parfaitement vos plaques à graver/découper. La plaque mesure 448 x 400 mm et s’adapte parfaitement sous une machine OLM3 par exemple.

Vidéo

Acheter la plateforme Ortur LEP1.0 :

Cliquez sur ce lien pour accéder à la page  Prix : 132,95 €

Avec le Code NNNFRBEDEORTURP  : 89,99 jusqu’au 31 novembre 2022

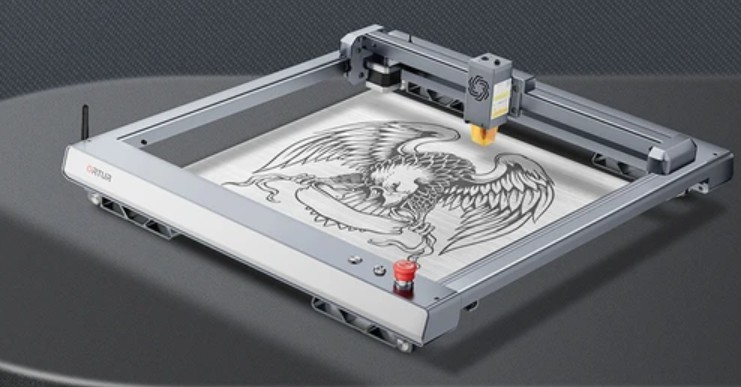

Si le graveur Ortur Laser Master 3  10 watts vous tente : Acheter le OLM3  612,66€ => 589,00€ avec le code NNNFRBEDEORTUR3 jusqu’au 31/12/2022 et recevez en cadeau la plateforme de gravure présentée ci-dessus !

Sinon le graveur Ortur Laser Master 3 seul est à 559€ avec le code réduction NNNORTURMASTER3  jusqu’au 31/12/2022


YRR Y-axis Rotary Roller Ortur

Déballage

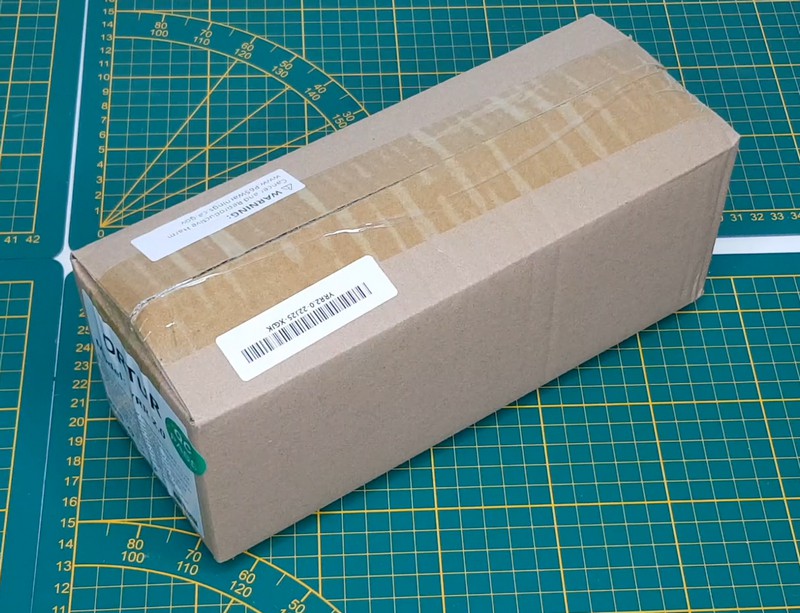

Le Rotary YRR est livré dans un carton compact. Il n’a pas souffert du transport.

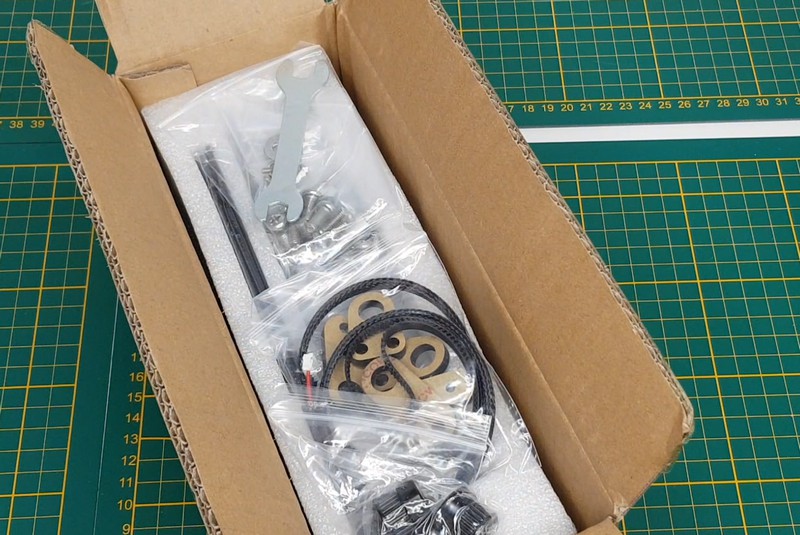

A l’intérieur, les pièces sont bien protégées par une couche de mousse rigide.

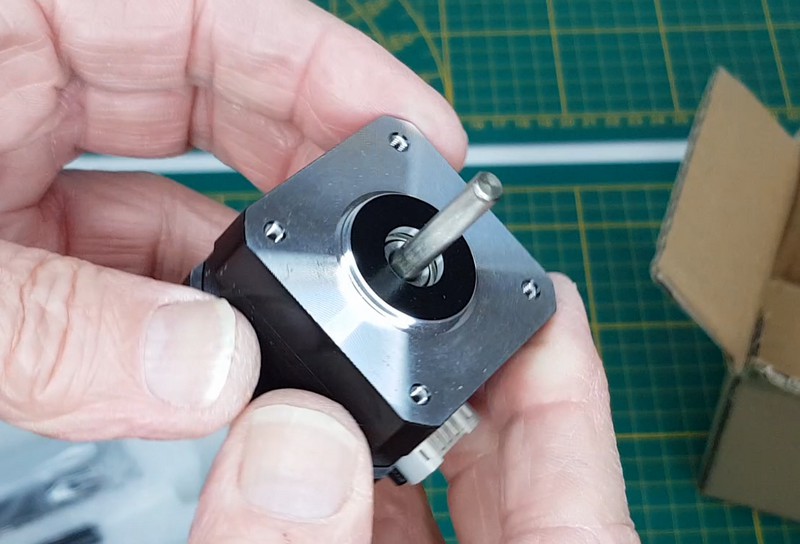

La pièce « active » du YRR est ce moteur pas à pas Nema 17, utilisé couramment sur les graveurs lasers, les imprimantes 3D, CNC…

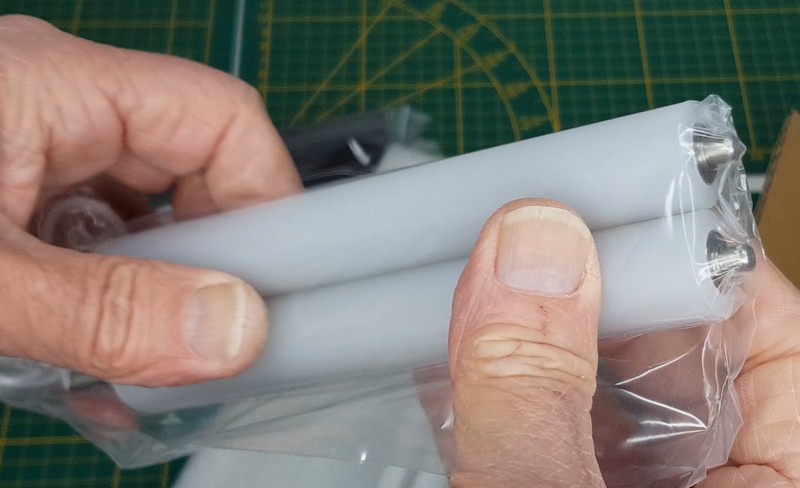

Les rouleaux qui entraîneront les objets cylindriques, une sorte de caoutchouc rigide qui agrippe bien.

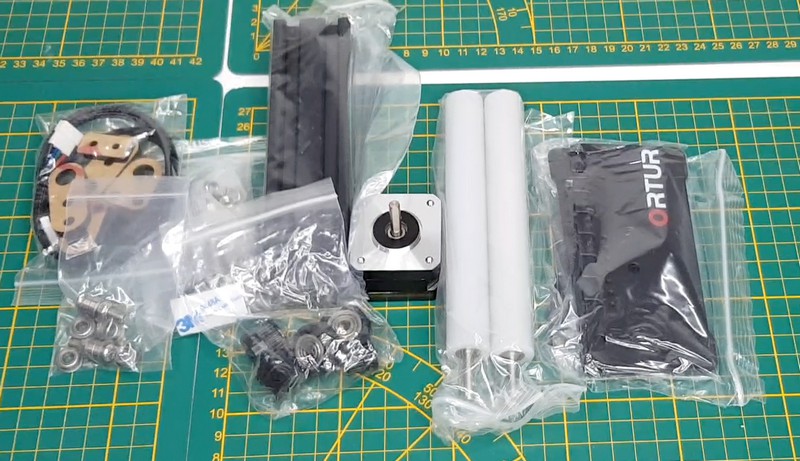

L’ensemble du matériel comprend un profilé alu, des plaques latérales, des accessoires de montage en acrylique épais, des roues, des roulements, des courroies… on va passer au montage !

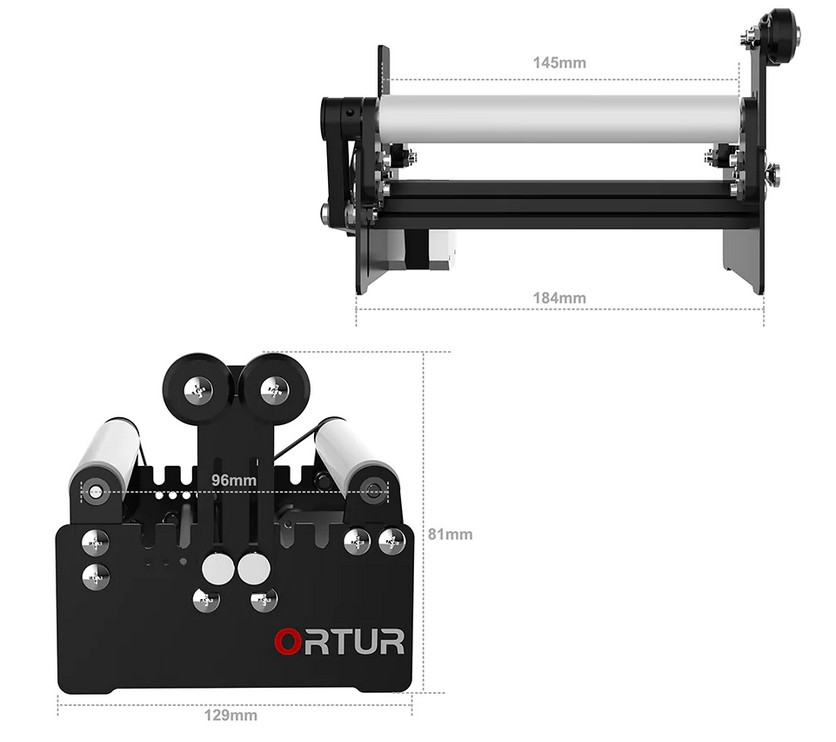

Caractéristiques

Montage

Notice

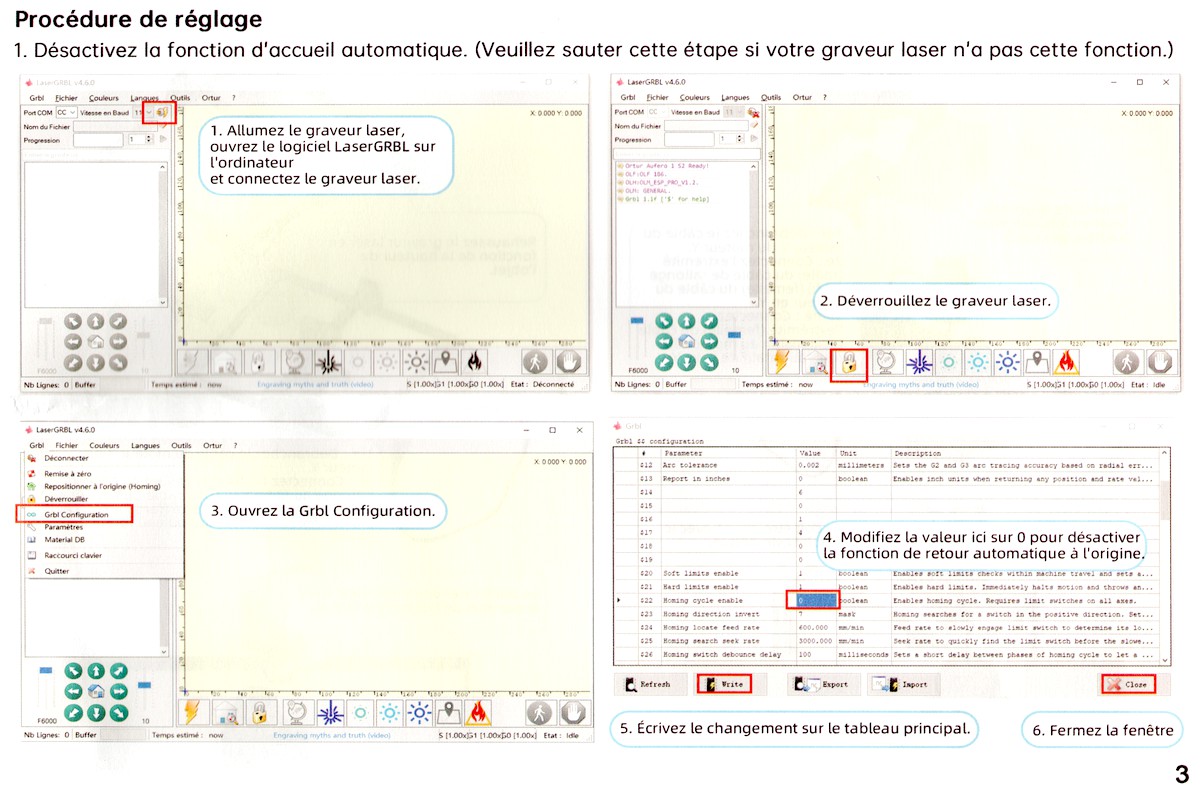

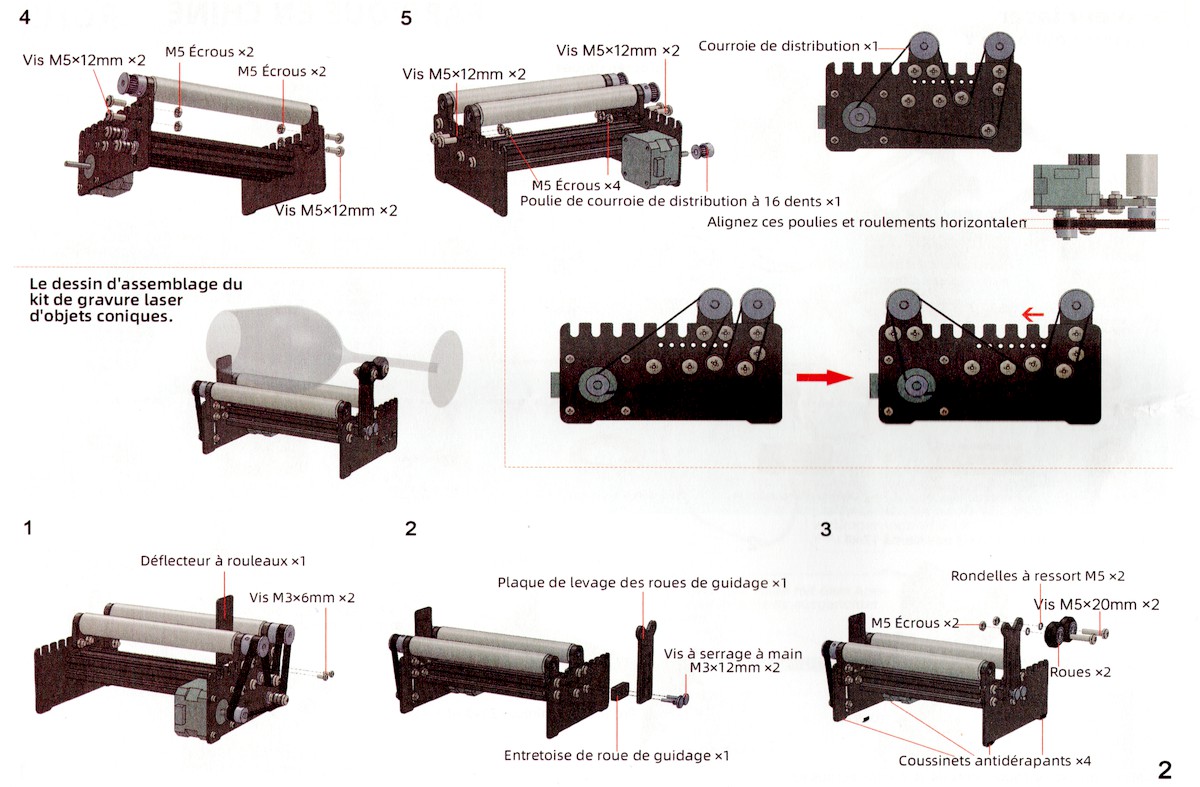

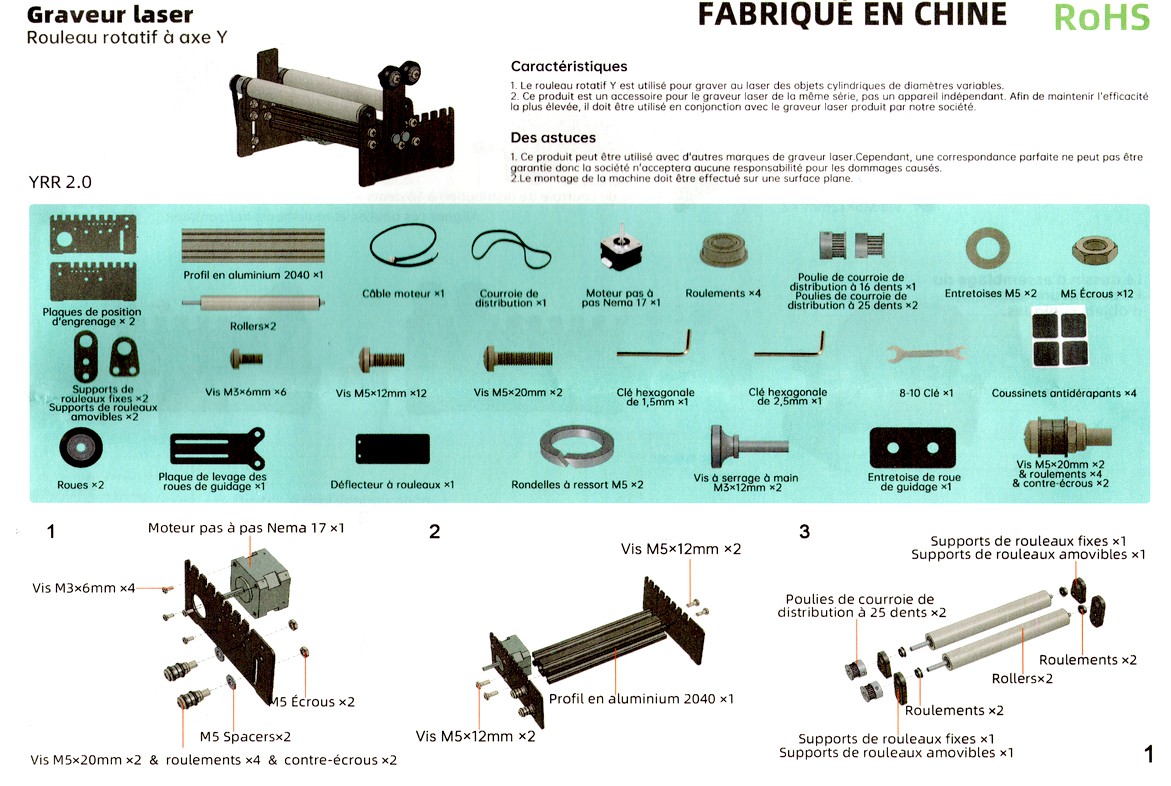

Le matériel est livré avec un notice qui va vous permettre de monter le YRR facilement. Vous pouvez cliquer sur ces images pour les agrandir.

Assemblage

La vidéo vous montre les étapes décrites dans ces images.

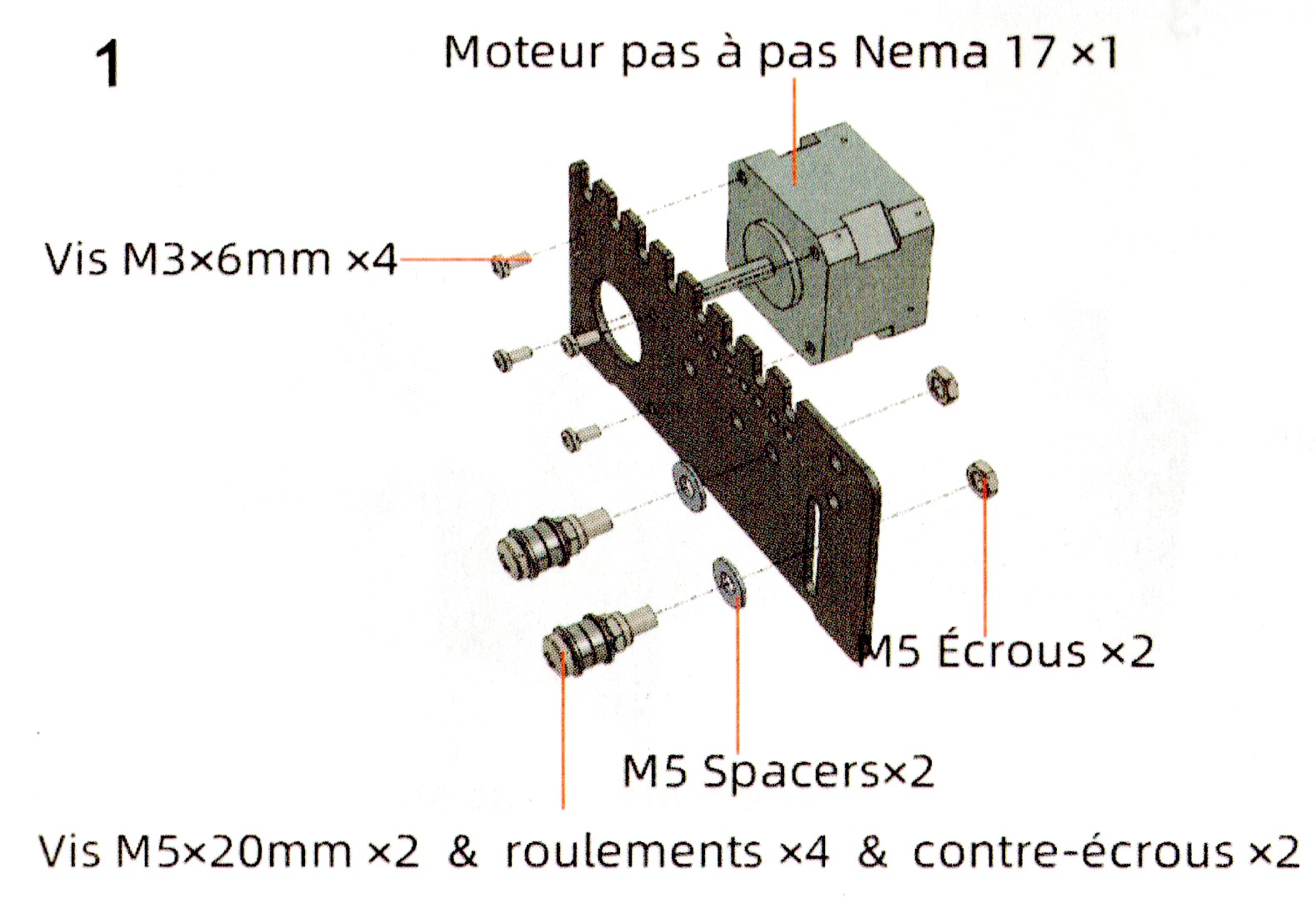

On commence par monter le moteur pas à pas sur la plaque, et les roulements

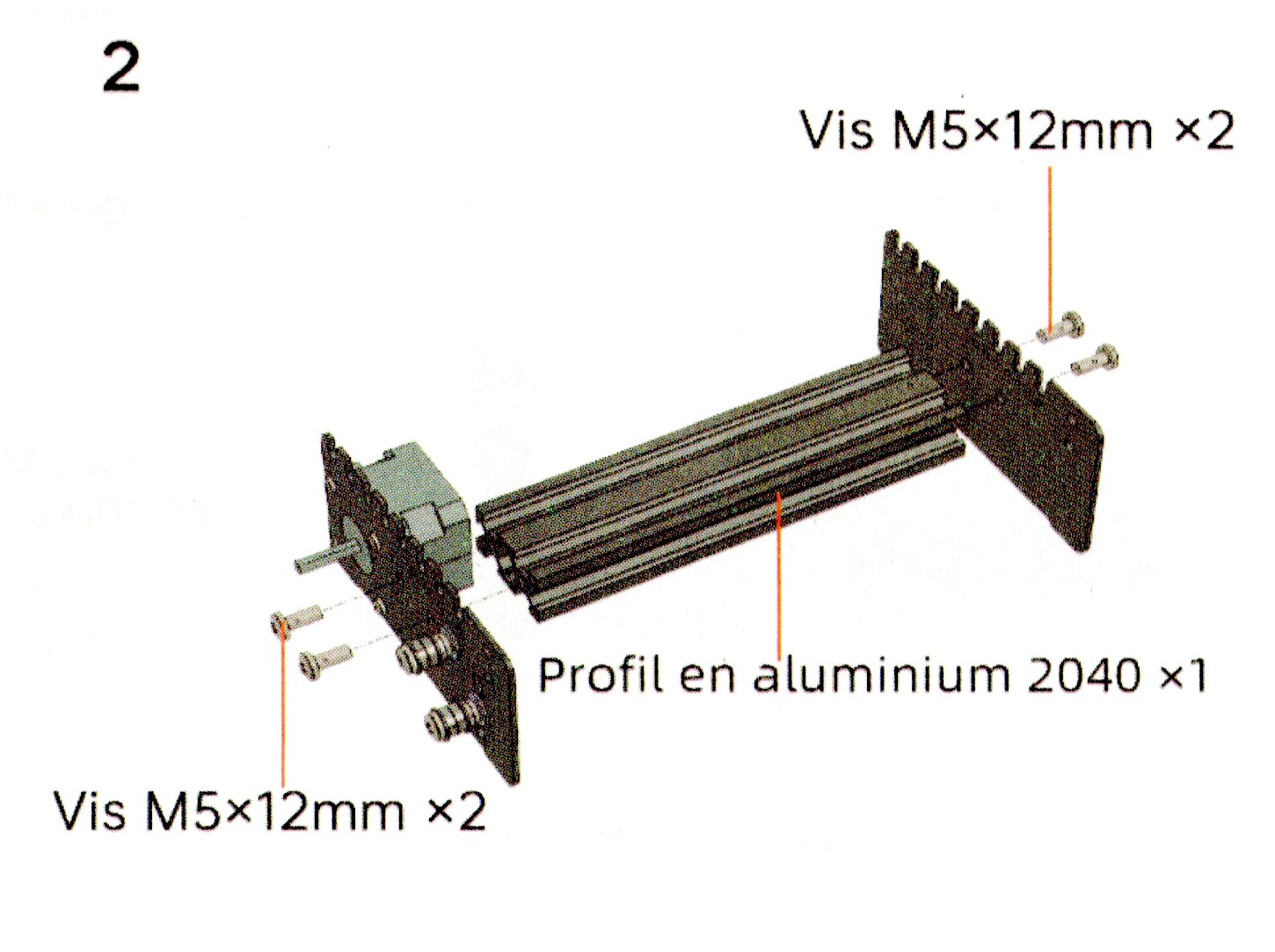

Ensuite les plaques sont fixées sur le profilé, ce qui donne un ensemble bien rigide.

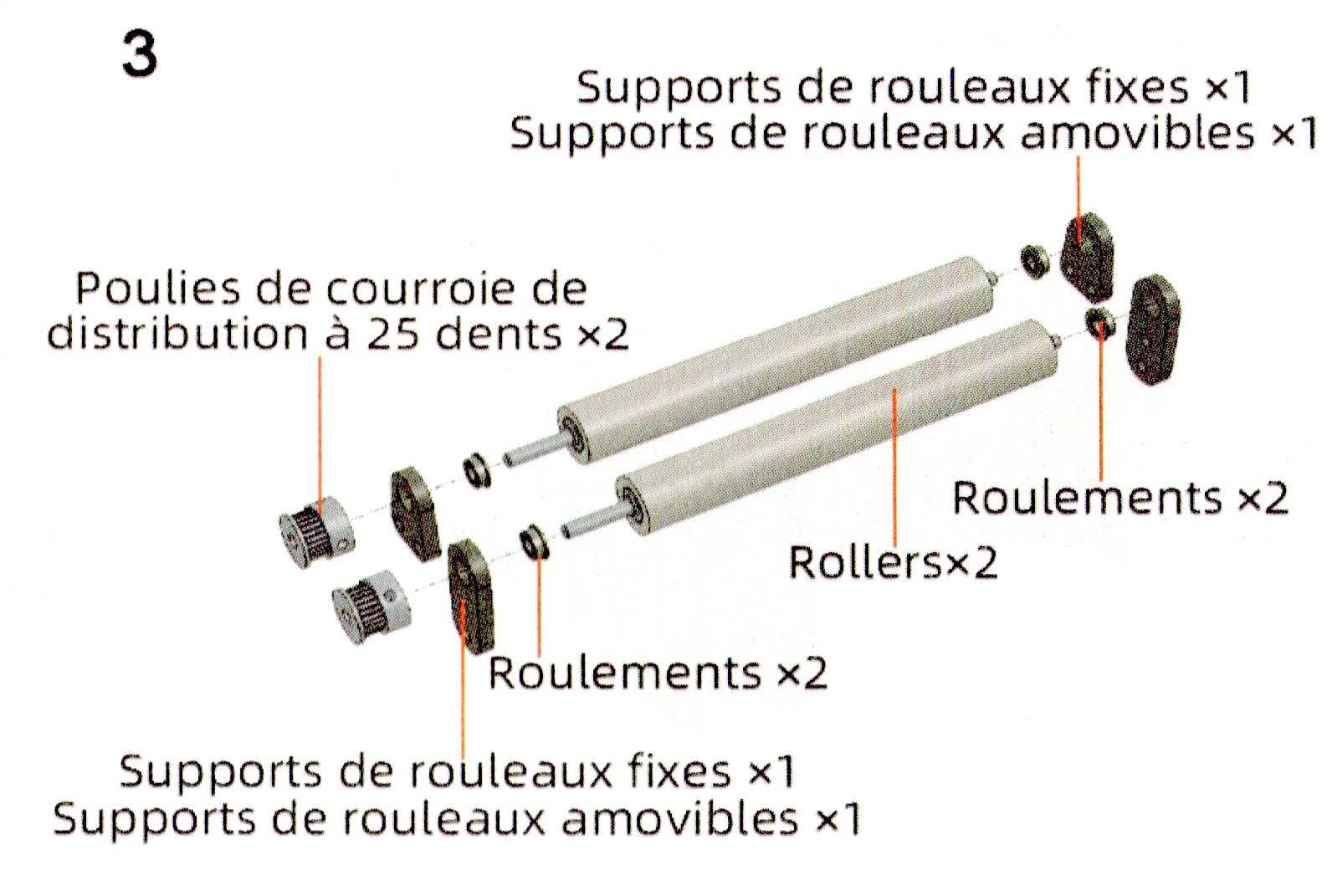

Assemblez les rouleaux, les roulements leur permettent de tourner sans effort. vérifier qu’il n’y a pas de points durs.

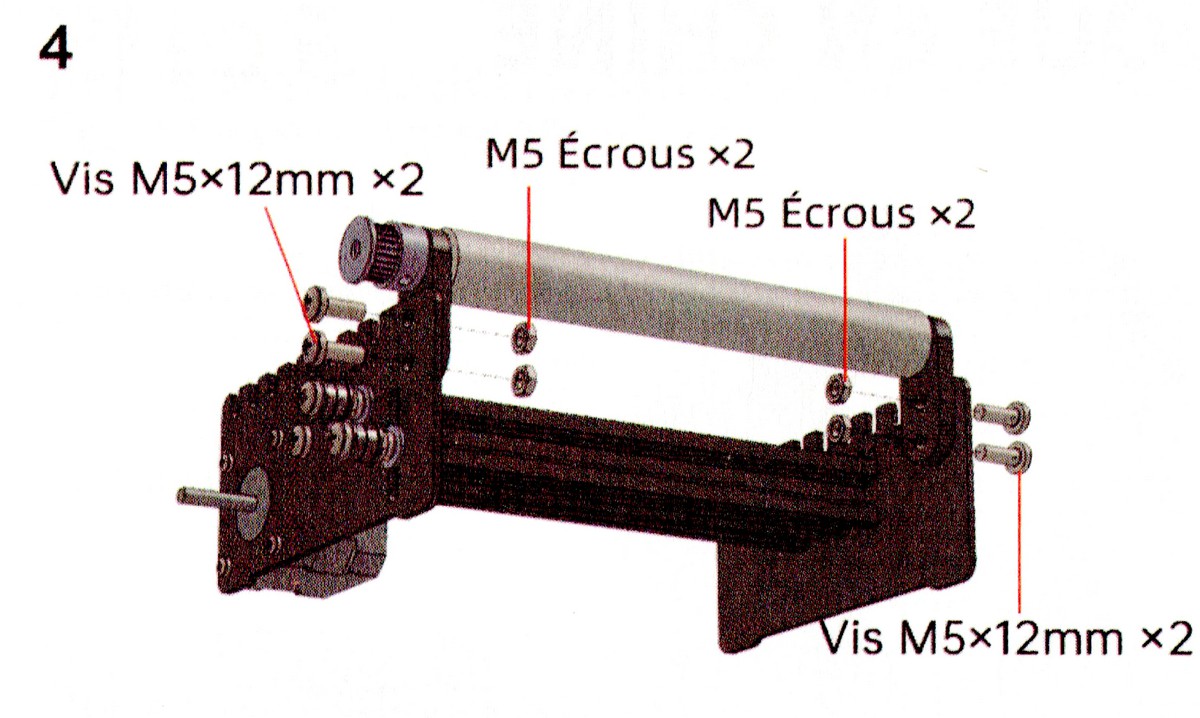

Le rouleau fixe est positionné avec sa plaque en acrylique.

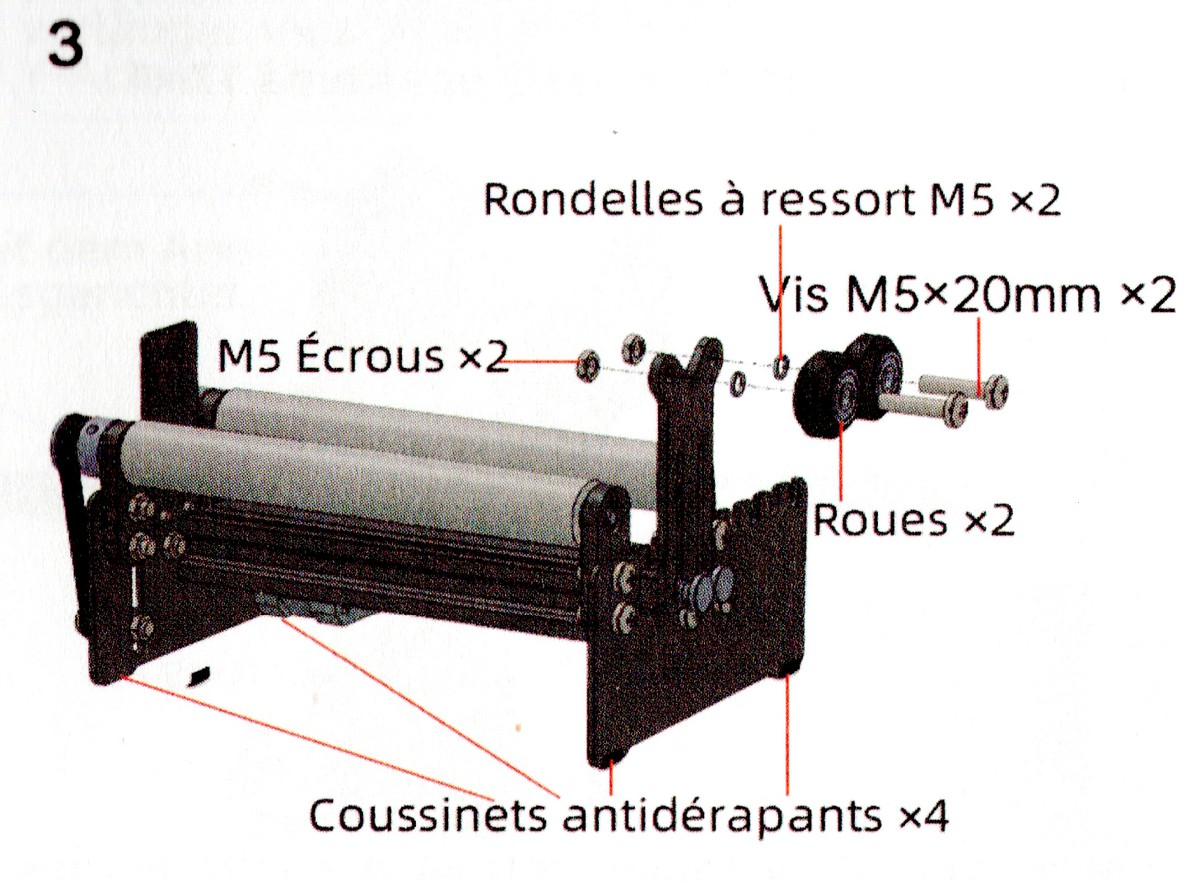

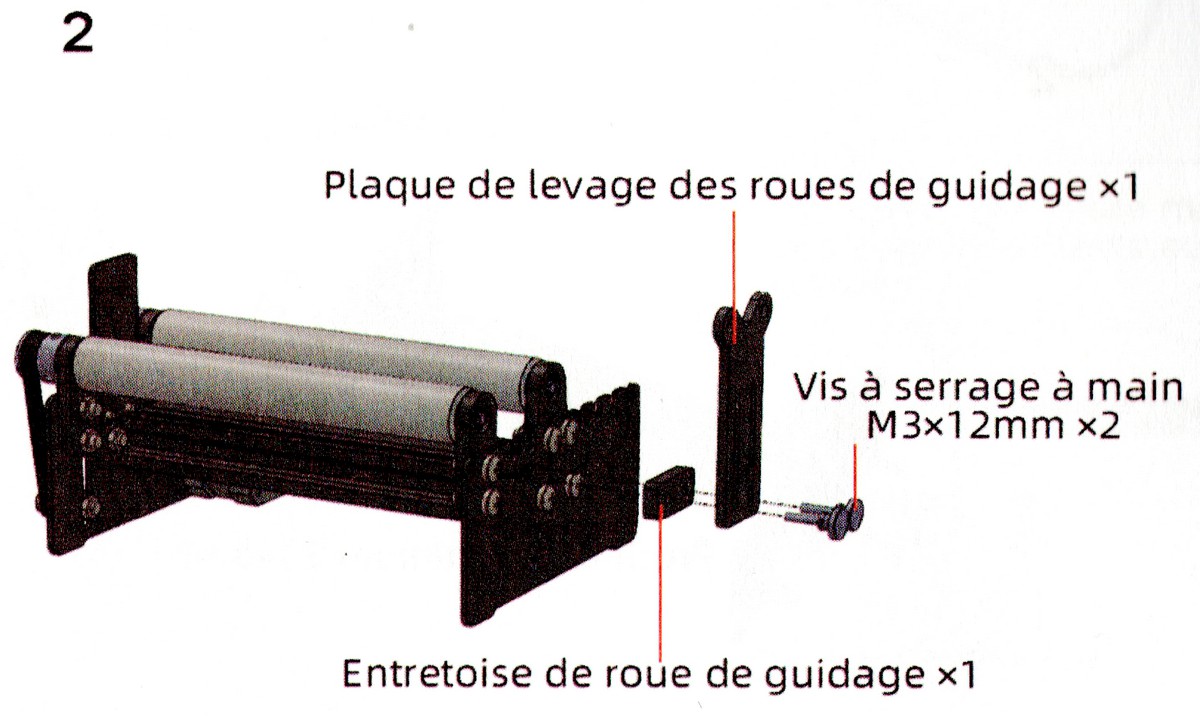

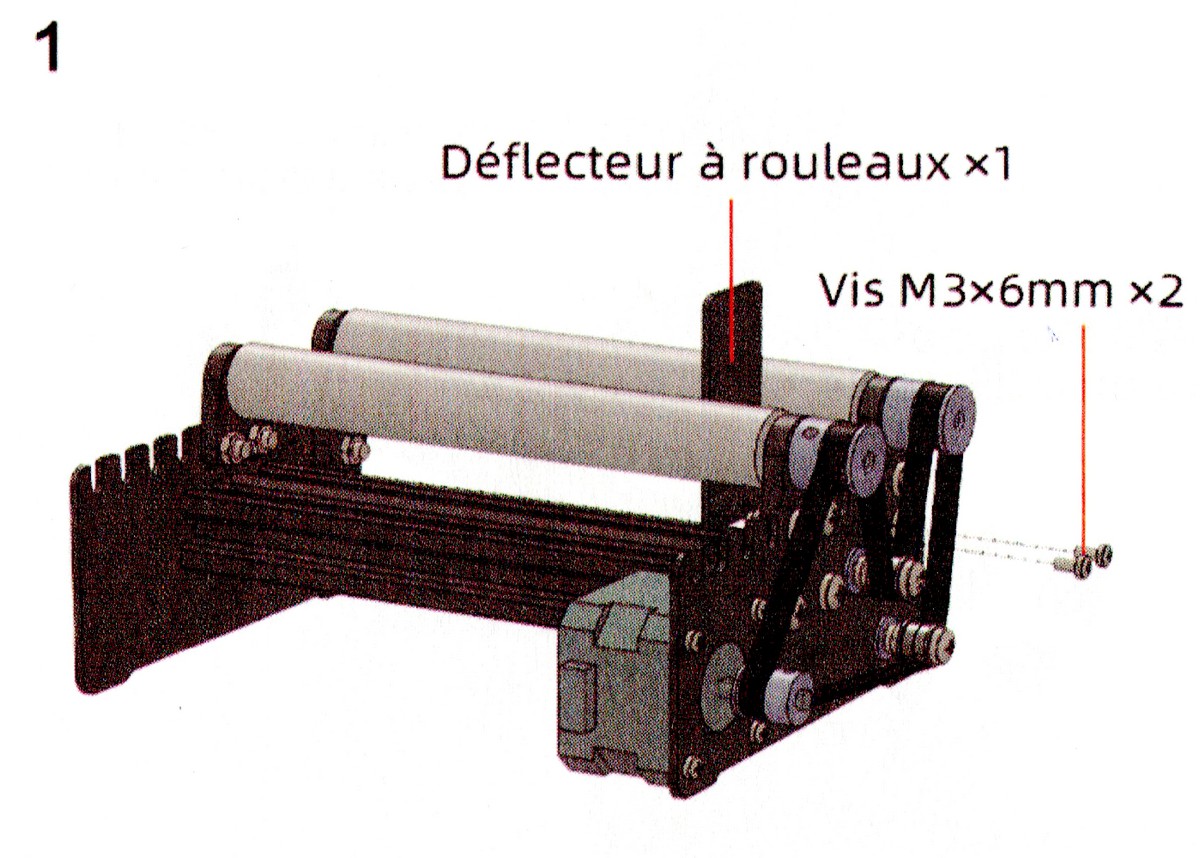

Terminer le montage par le support à rouleaux qui servira pour supporter un verre pendant la gravure, par exemple.

Réglages

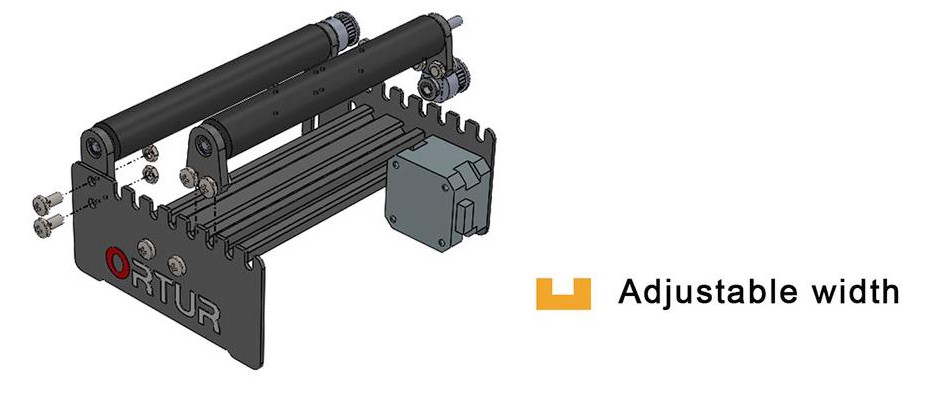

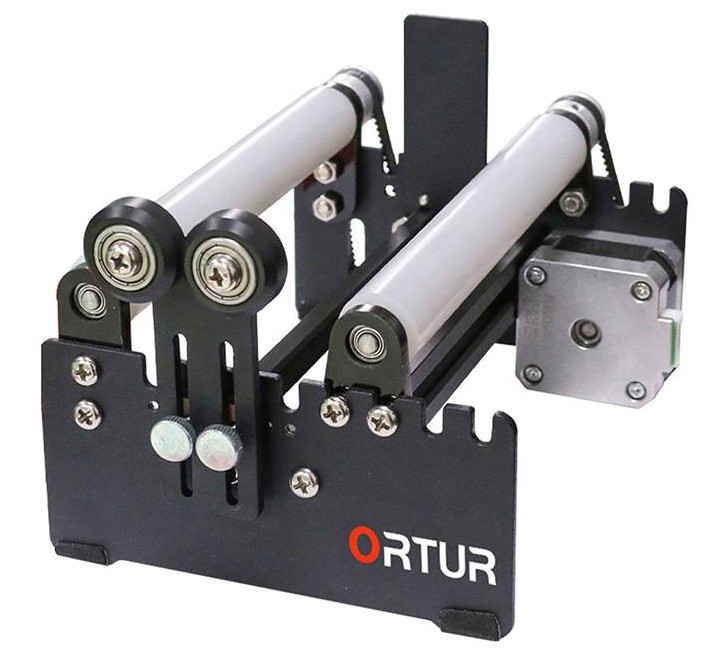

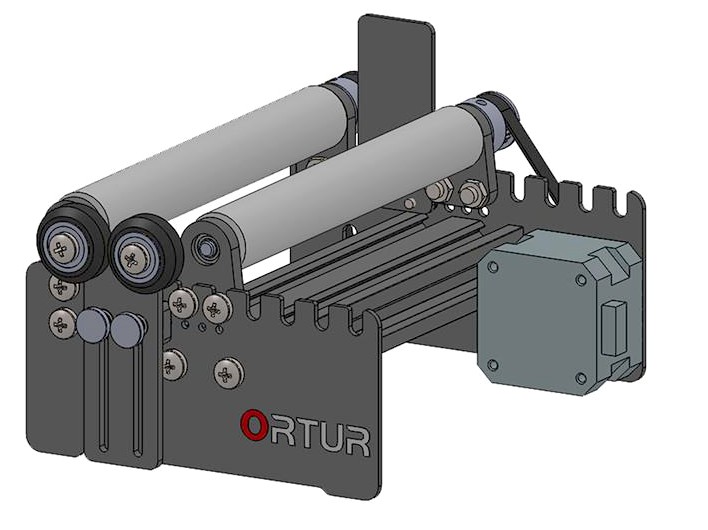

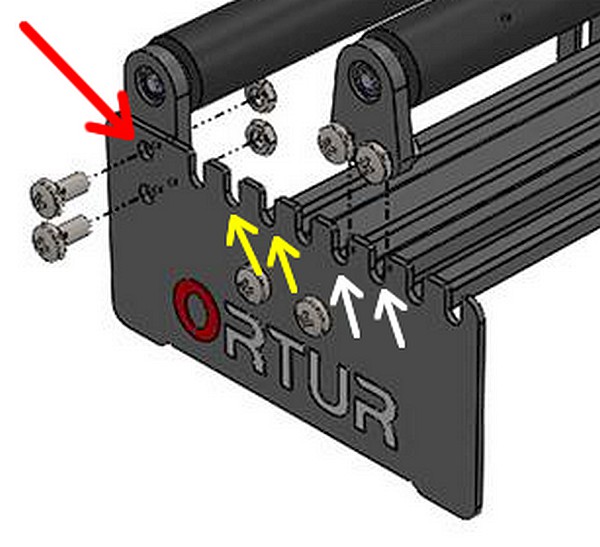

Le rouleau de gauche sur l’image est fixe, celui de droite peut se déplacer pour un bon entraînement des objets à graver. Il y a 7 positions possibles.

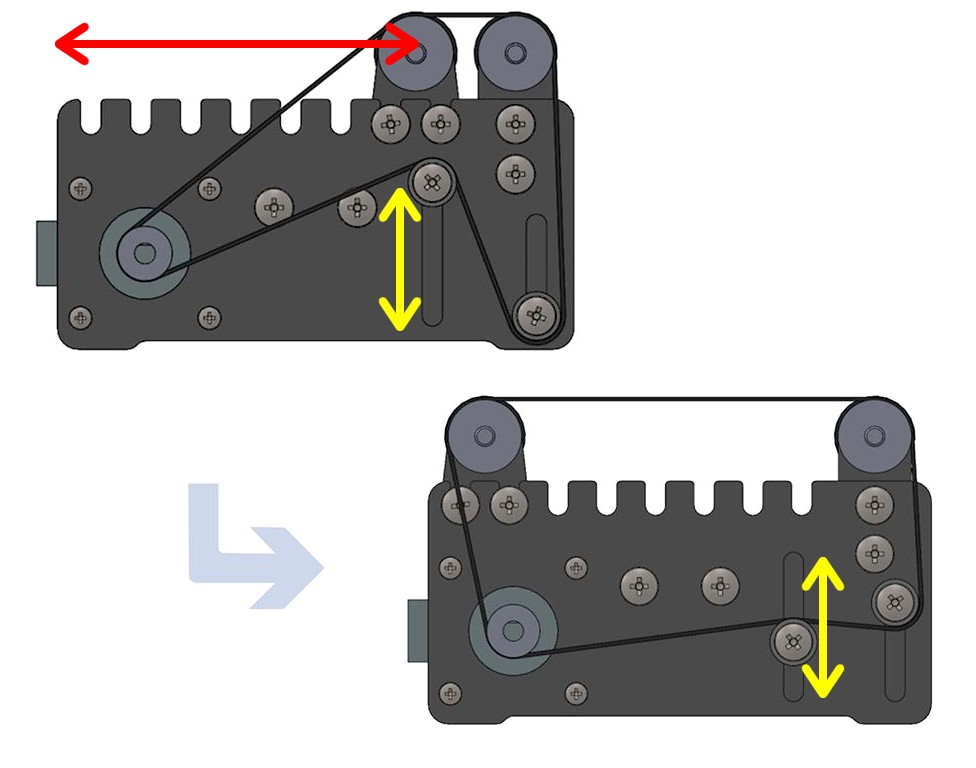

La courroie passe sur un tendeur constitué de 2 ensembles de roulements qu’on déplacera (flèche jaune) pour maintenir un tension correcte sur les poulies crantées.

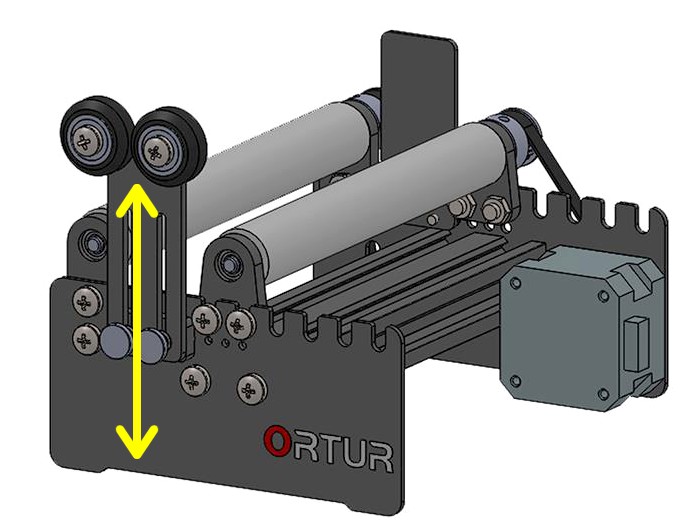

Le support à rouleaux est réglable en hauteur selon l’objet à graver. S’il est inutile, il suffit de le descendre au maximum.

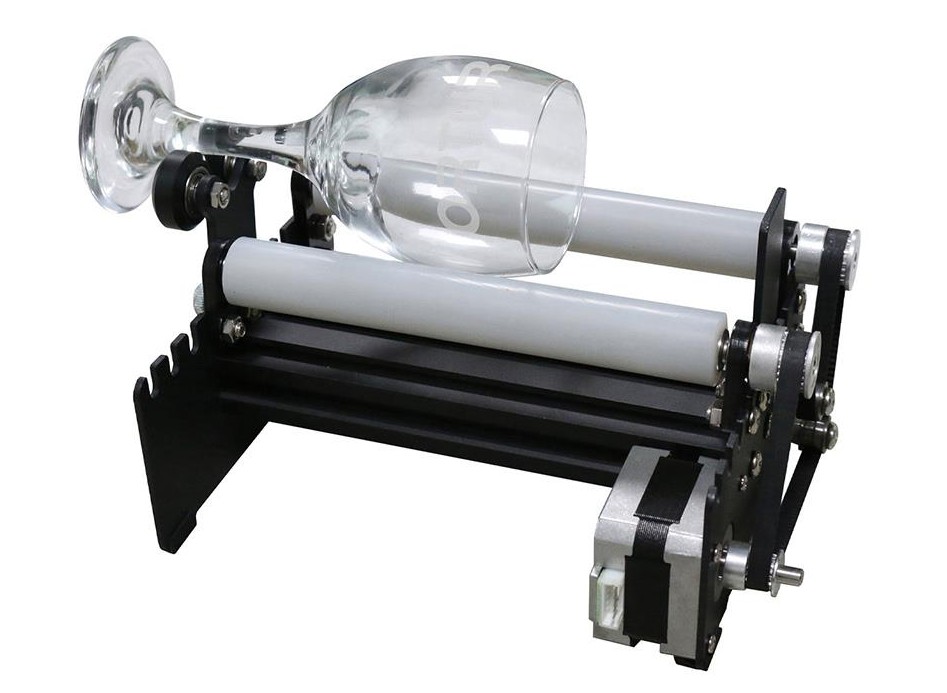

Ce support permet de maintenir par exemple le pied d’un verre que vous gravez.

Connexion

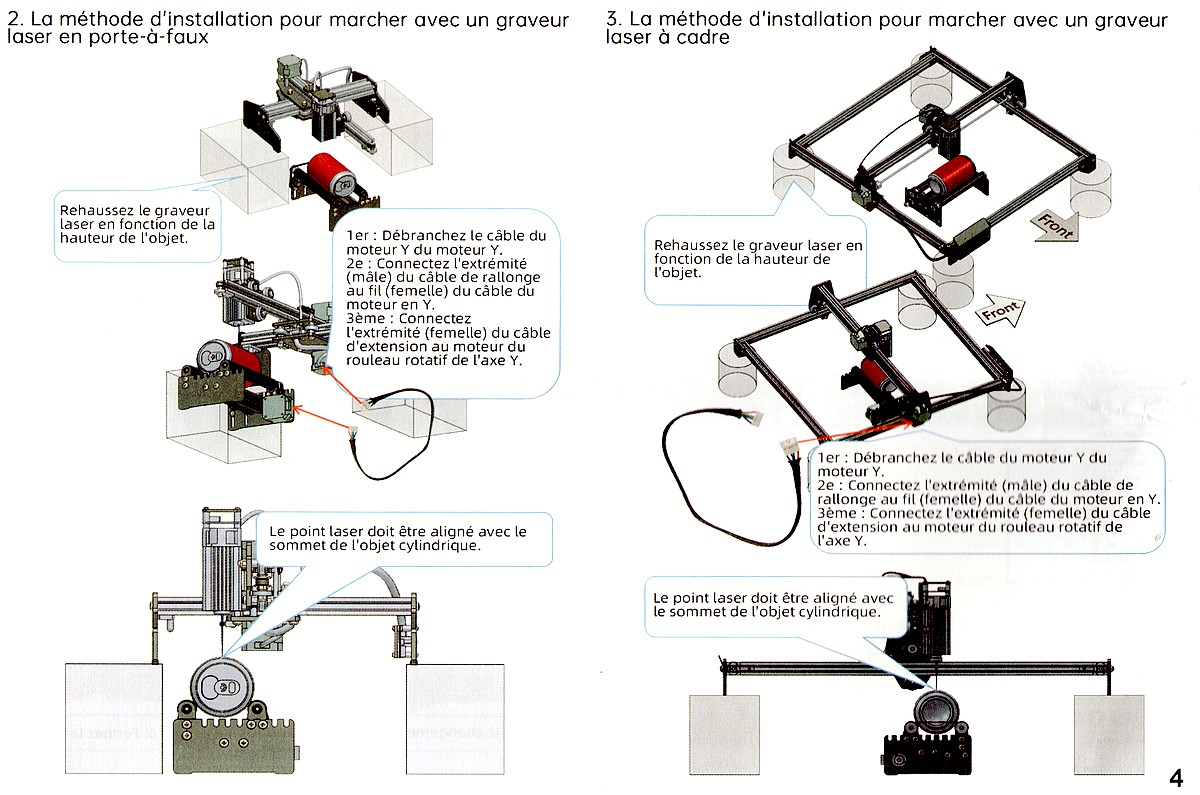

Il faudra surélever le graveur pour adapter la hauteur. Le YRR est fourni avec un câble qui se connecte sur le fil du moteur Y ou sur la prise prévue (OLM3). Le Laser doit être focalisé sur le sommet de l’objet cylindrique.

Tests

Les tests ont été réalisés avec le graveur Ortur Laser Master 3 10 watts. Ce graveur est vendu 612,66€ actuellement par GeekBuying.

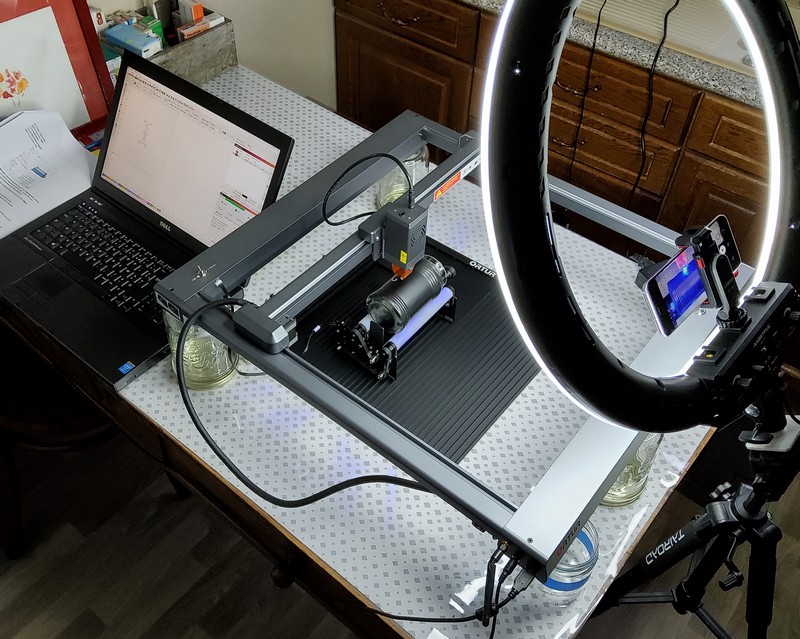

Ici je l’ai surélevé (avec des bocaux en attendant les pieds 😀 ) pour que OLM3 soit au dessus du YRR.

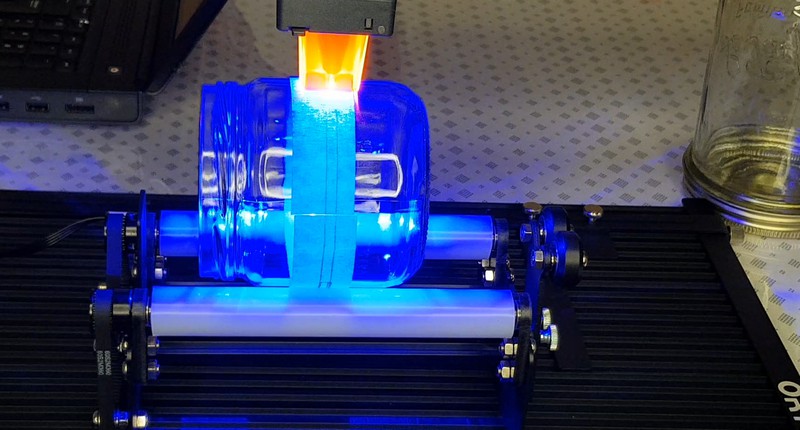

J’ai fait les premiers tests avec un papier bleu (scotch que j’utilise sur les plateaux d’imprimantes). Ça permet de faire des mesures et de recommencer autant de fois qu’on veut, sans attaquer le verre. Seul le scotch est brulé.

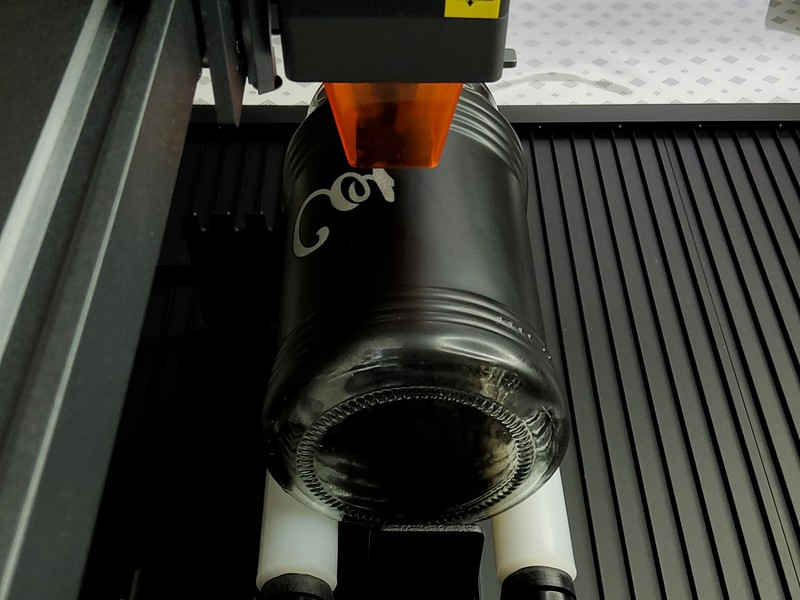

Ensuite j’ai fait des tests sur des bocaux peints en noir (peinture Action Noir mat). Le Laser brûle la peinture ce qui fait chauffer le verre et le marque. J’ai fait des essais à des vitesses / Puissances différentes.

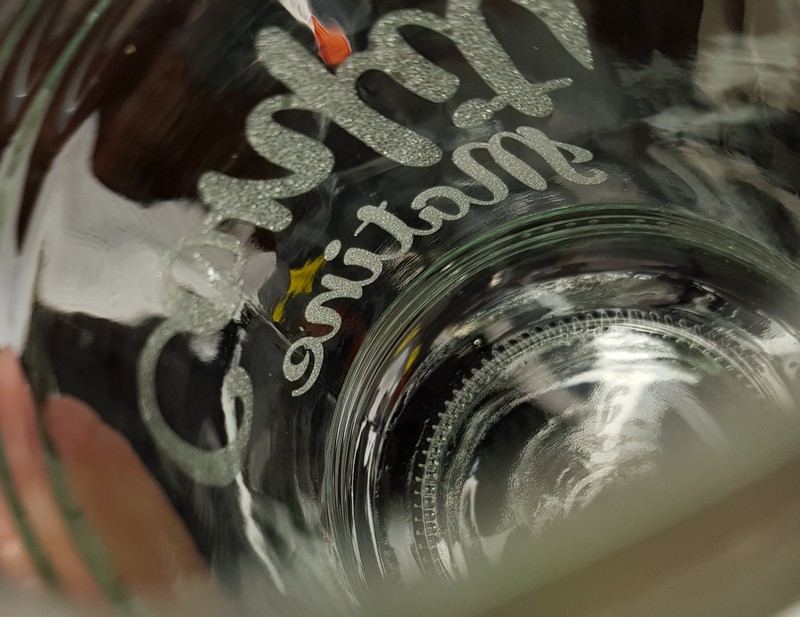

Vue depuis l’intérieur du bocal (après enlèvement de la peinture (eau + tampon métallique).

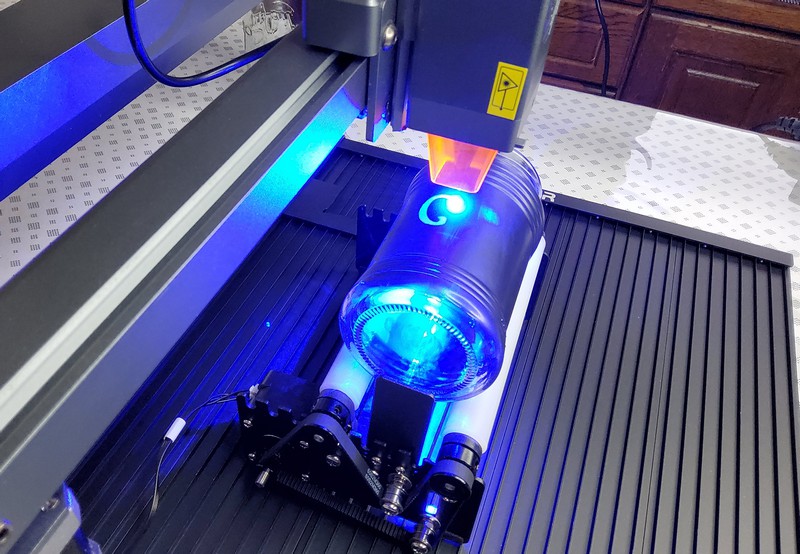

Gravure sur le verre avec le YRR Rotary et le graveur OLM3

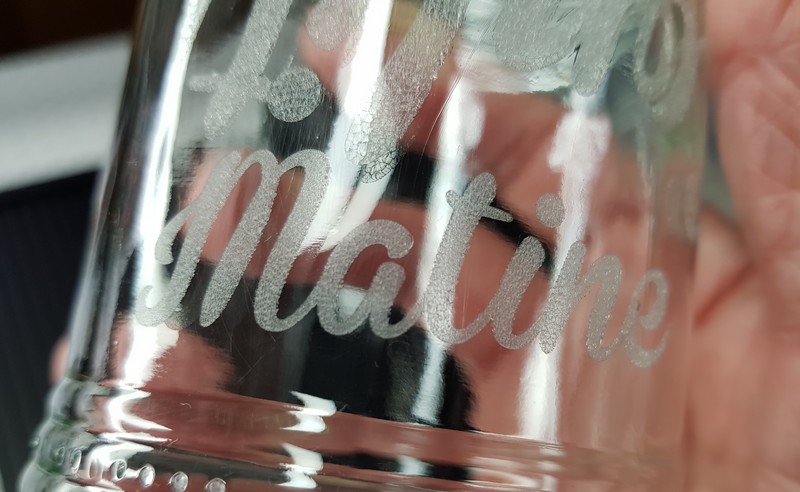

La gravure est bien visible sur le verre.

Vidéo

Conclusion

Le Roller YRR 2.0 d’Ortur est vendu par Geekbuying au prix de 81,81€

Avec le code  NNNORTURY  vous pouvez l’obtenir pour 67,49€ jusqu’au 30/11/2022

Si le graveur Ortur Laser Master 3  10 watts vous tente : Acheter le OLM3  612,66€ => 589,00€ avec le code NNNFRBEDEORTUR3 jusqu’au 31/12/2022 et recevez en cadeau la plateforme de gravure présentée en début d’article !

Sinon le graveur Ortur Laser Master 3 seul est à 559€ avec le code réduction NNNORTURMASTER3  jusqu’au 31/12/2022

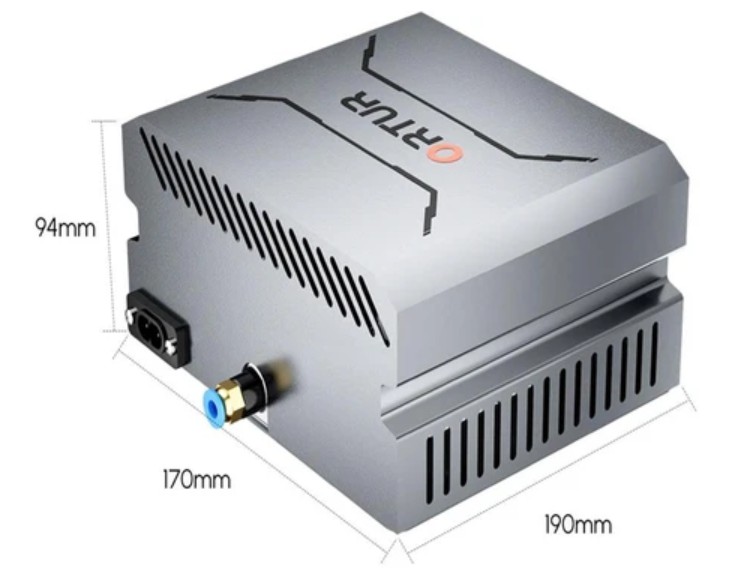

Le compresseur Air-Assist est également disponible, il est vendu 102,27€ et vous pouvez l’obtenir pour 89,99€ avec le code réduction NNNORTURLU4 jusqu’au 31/12/2022.
