J’ai pu tester la caméra thermique Vevor SC240N. Quand on fait du test de cartes électroniques, pour rechercher des pannes électriques, vérifier l’isolation thermique… ce matériel se révèle vite indispensable. J’utilisais un thermomètre qui mesure à distance avec un pointeur Laser, lors des tests. Mais cette mesure ponctuelle ne donne pas une vision globale de la carte et il faut de nombreuses mesures pour relever les températures. Ici on a une vision globale immédiate.

Caméra thermique Vevor SC240N de -20 à +350 ℃

Caméra infrarouge vs Caméra thermique

Caméra infrarouge

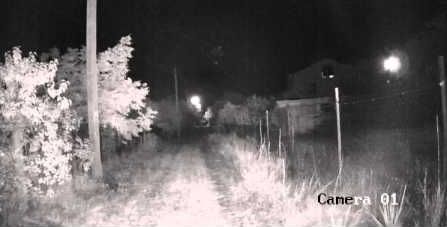

Les caméras infrarouge utilisées en vidéosurveillance nécessitent un éclairage (invisible pour l’homme) avec de la lumière infrarouge. Ce sont des LEDs infrarouge qui fournissent cette lumière lorsque les conditions d’éclairage sont faibles (nuit). L’éclairage infrarouge couplé à des caméras infrarouge permet de « voir la nuit » mais en couleurs dégradées. Une caméra infrarouge est une caméra « normale » dont le filtre infrarouge est absent ou escamotable électriquement pour les modèles jour/nuit.

Caméra thermique

Les caméras thermiques mesurent les rayonnements infrarouges émis par un corps ou un objet. Elles n’ont pas besoin d’éclairage d’appoint. Elles produisent une image représentant la température en chaque point de l’image. Plus la température de l’objet est élevée, plus le rayonnement est important. Les caméras attribuent à chaque température une couleur. Généralement les températures froides sont dans des teintes de bleus, et les températures chaudes, dans des teintes de rouges, jusqu’au blanc. Ceci permet de repérer un mur mal isolé, un composant qui chauffe…

La caméra Vevor SC240N

Déballage

Voici les images du déballage de la caméra. Vous aurez plus de détails dans la vidéo, plus bas dans cet article.

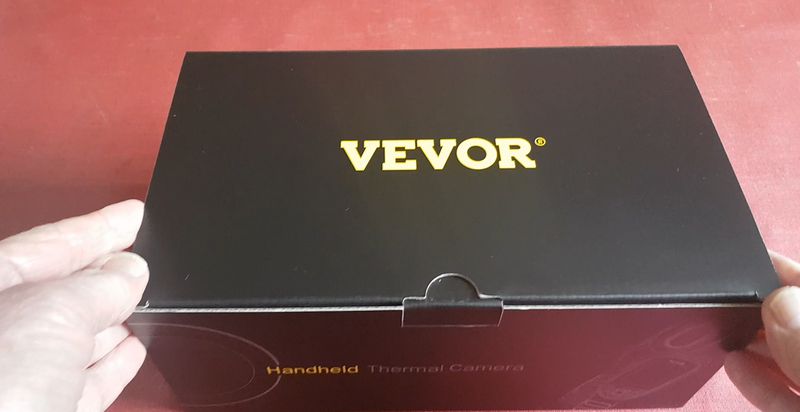

La caméra arrive dans un boîte en carton fort et rigide.

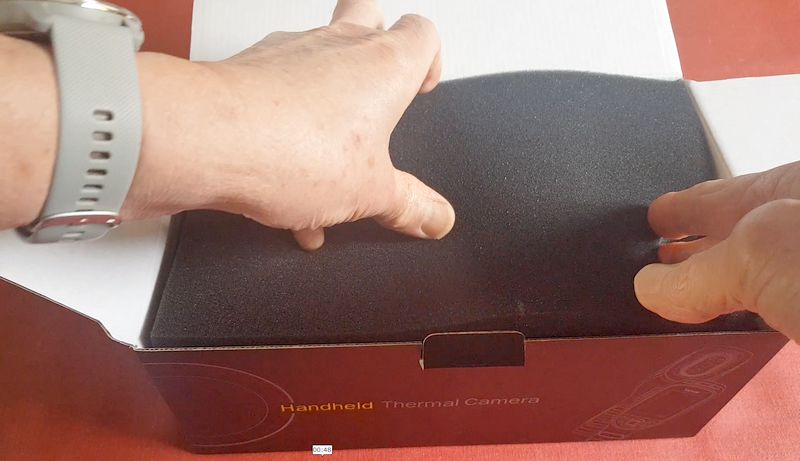

Une plaque de mousse protège la partie supérieure.

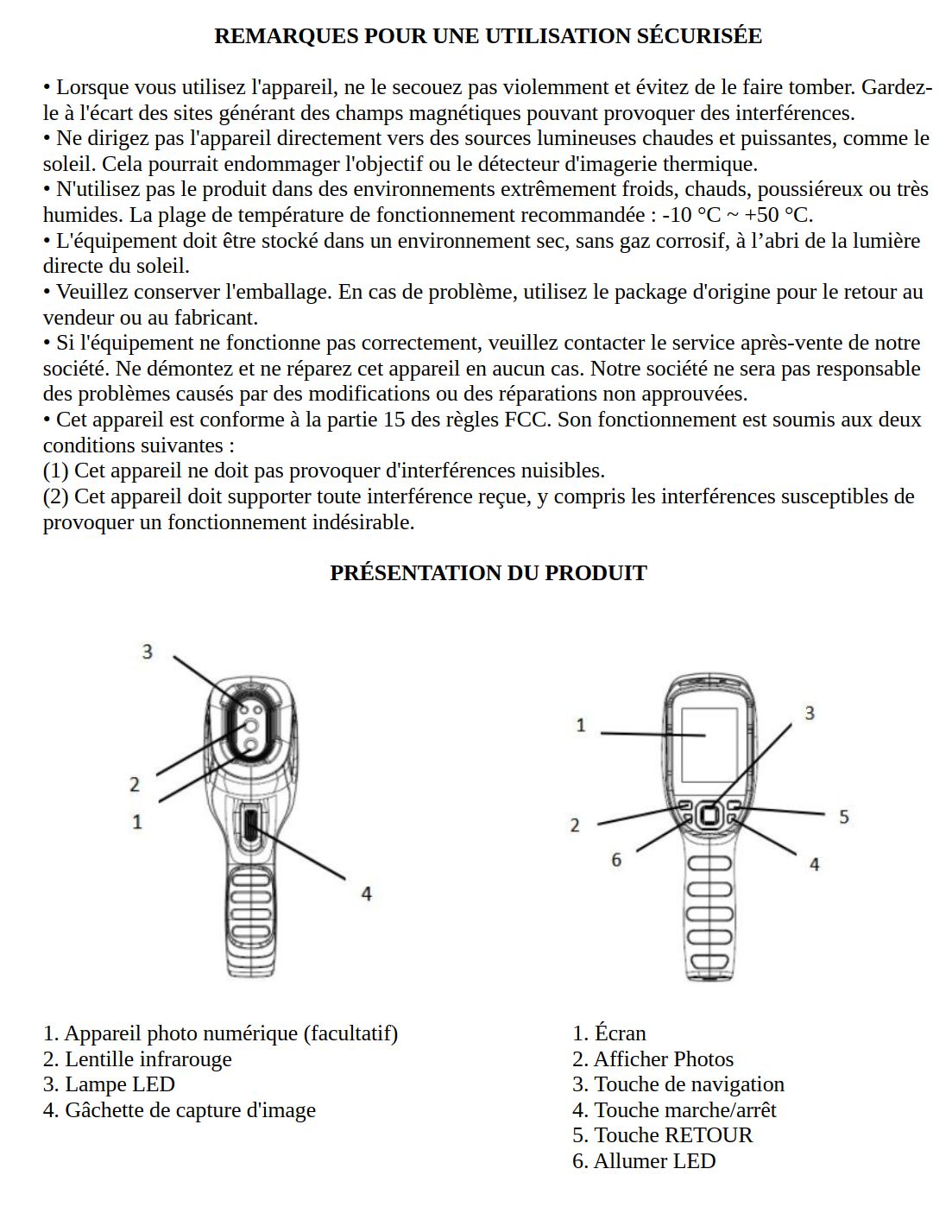

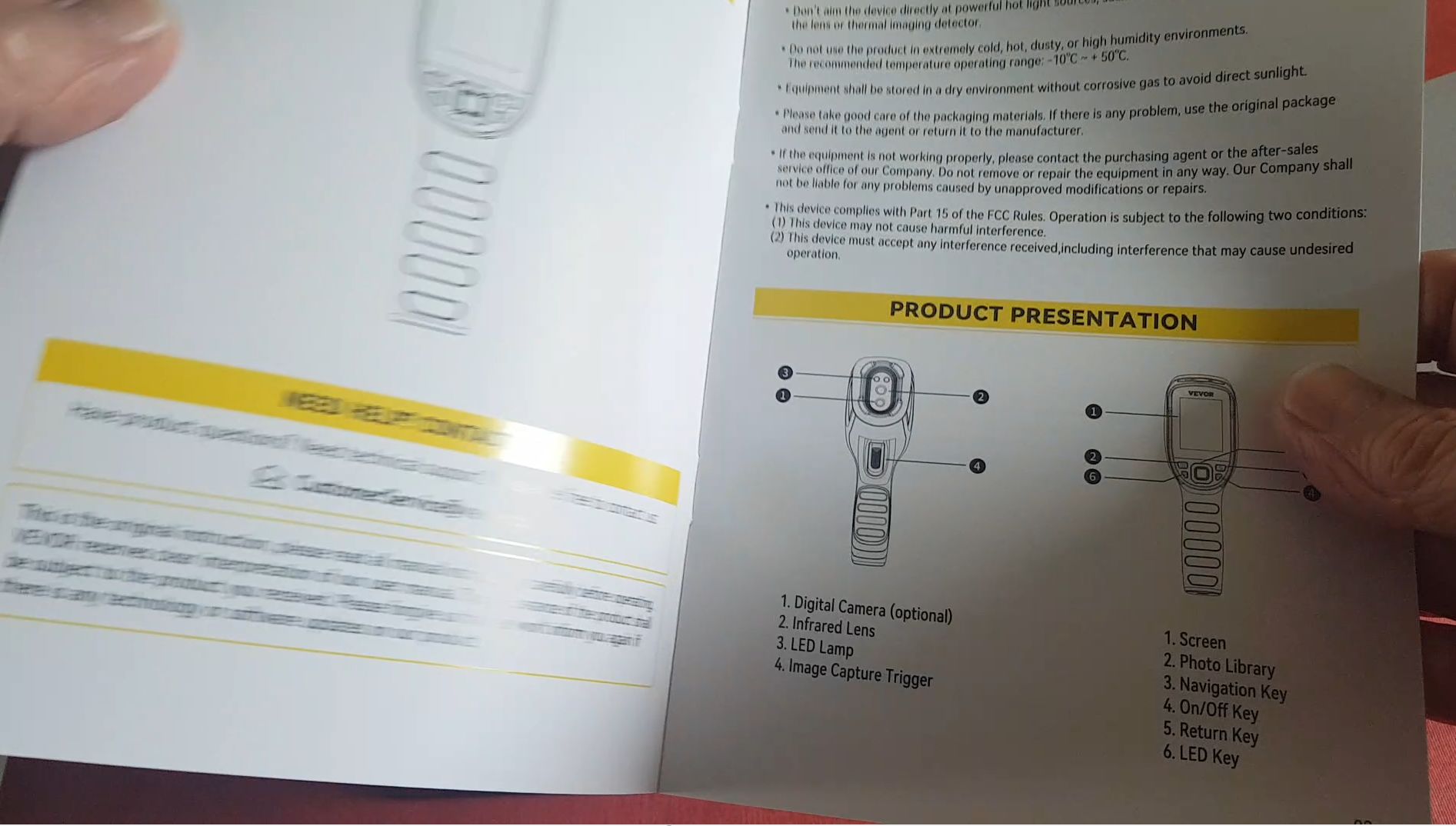

La notice est en anglais.

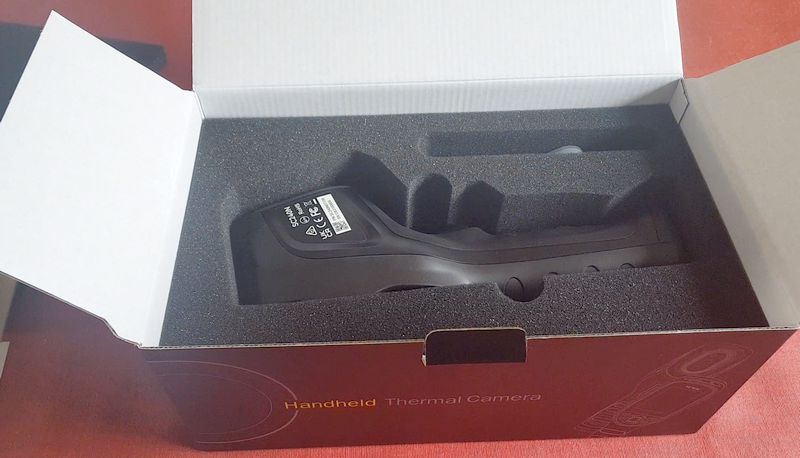

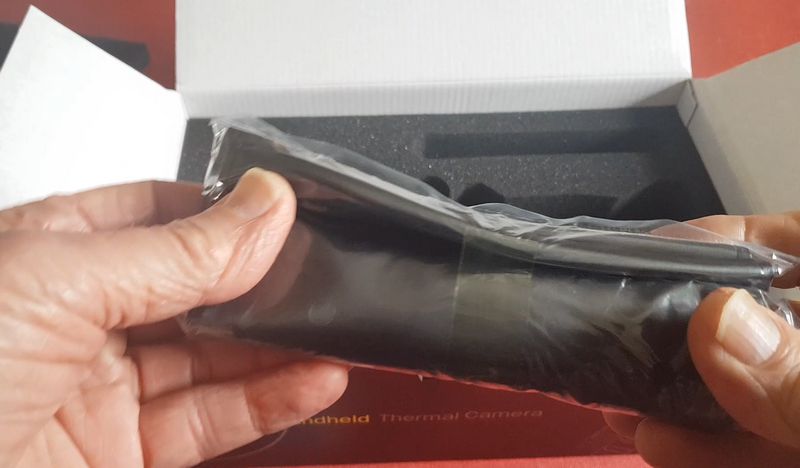

La caméra est parfaitement protégée par une coque en mousse rigide. Aucun défaut ni rayure n’a été constaté au déballage

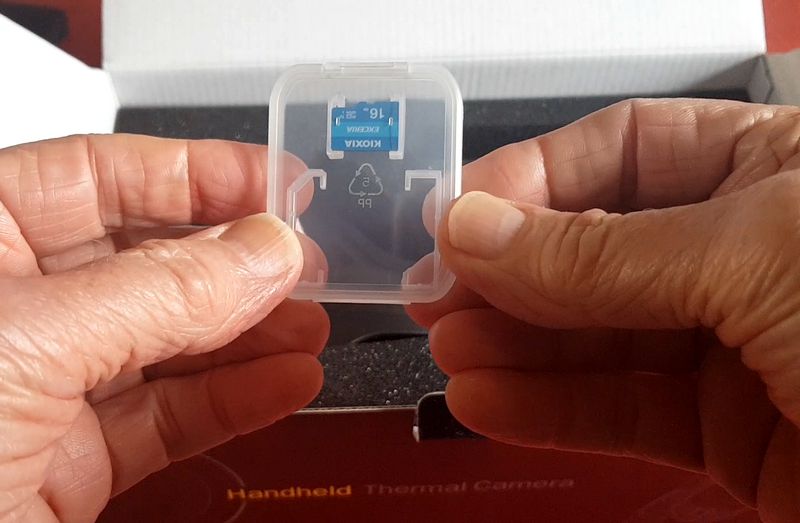

On trouve également dans la boîte une carte SD de 16Go suffisante pour stocker des milliers d’images.

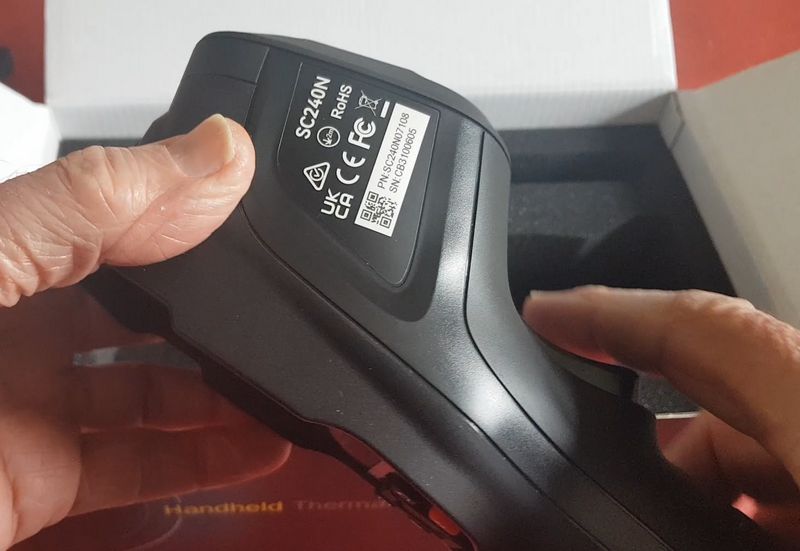

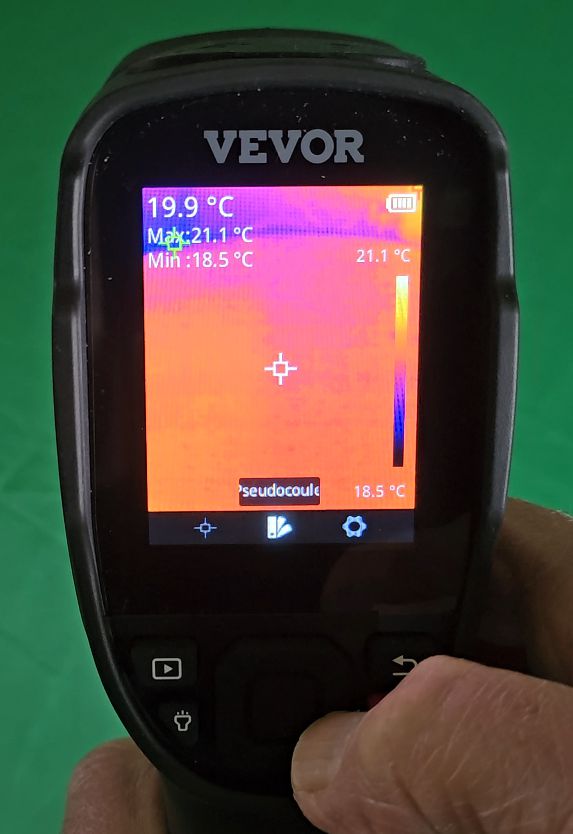

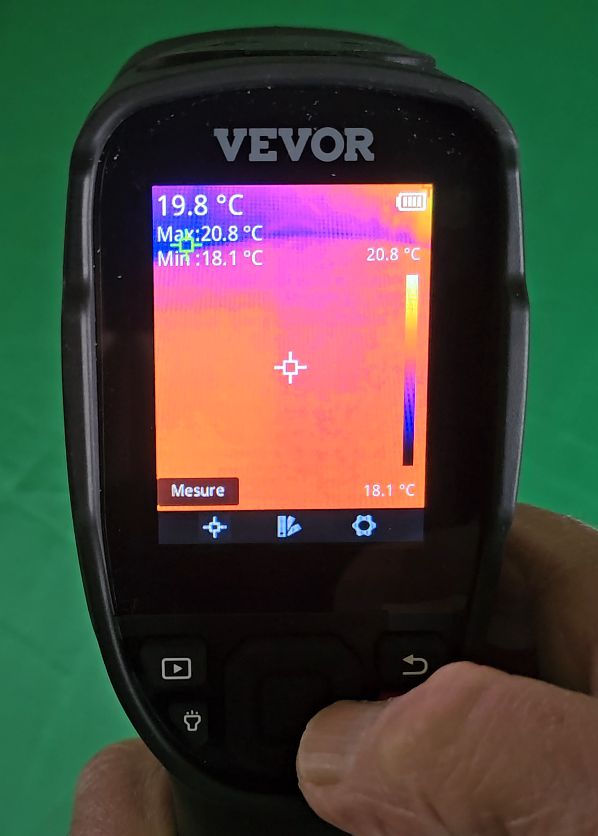

La caméra a un peu la forme d’un pistolet. La poignée tient bien en main et les commandes sont facilement accessibles quand on la tient. La photo est prise quand le doigt appuie sur la gâchette.

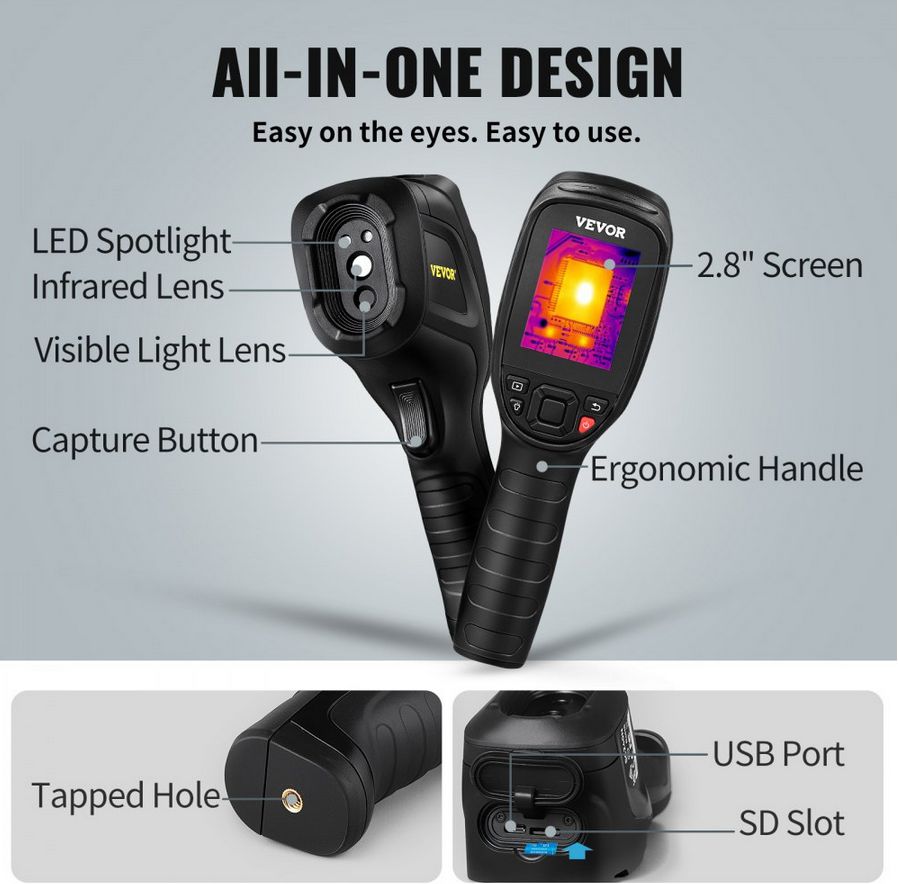

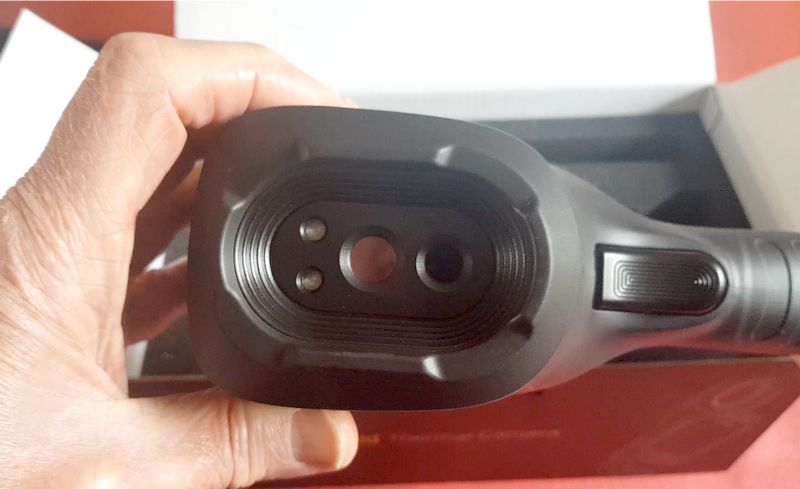

La face avant de la caméra comporte un objectif infrarouge (au centre) et deux LEDs d’éclairage à gauche. La gâchette sur la poignée déclenche la prise de vue d’une image.

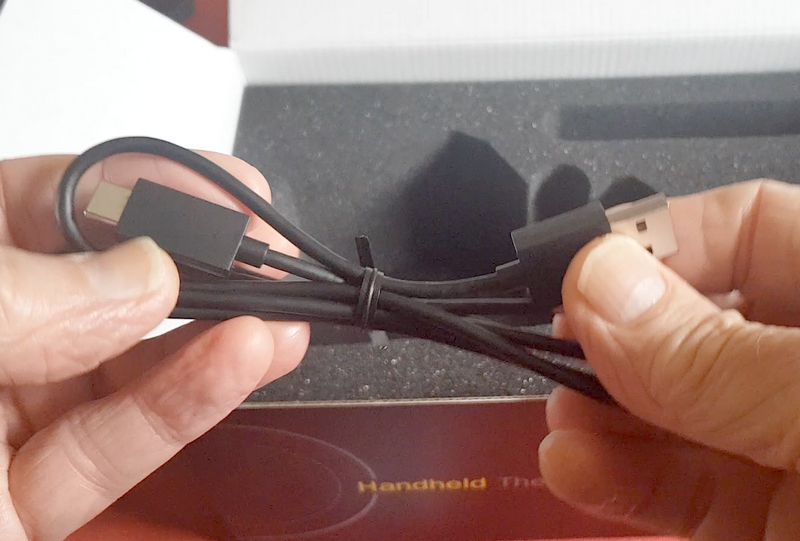

Les accessoires fournis, une housse et un câble de charge) complètent l’ensemble.

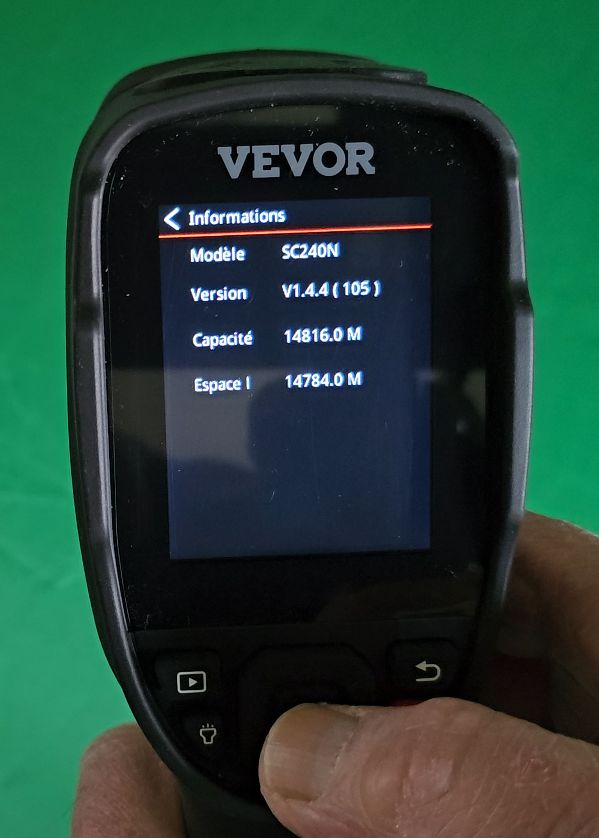

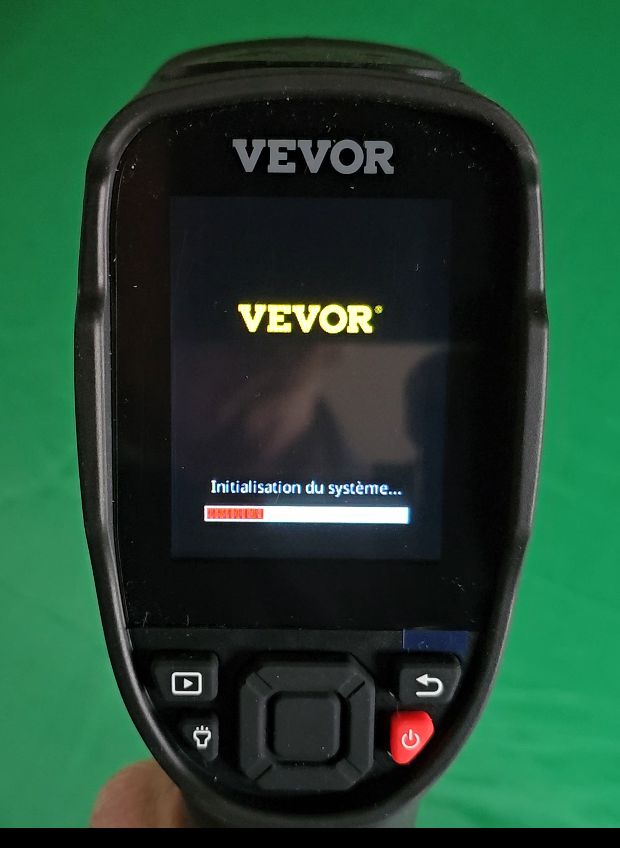

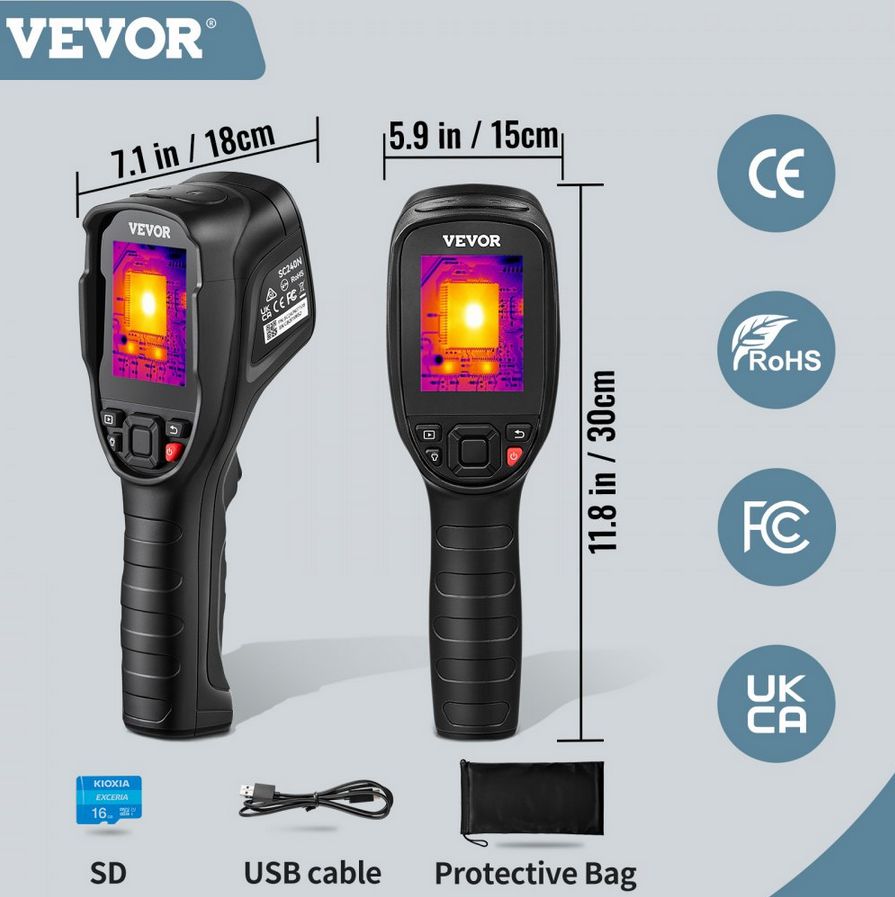

Présentation de la caméra Vevor SC240N

(informations constructeur)

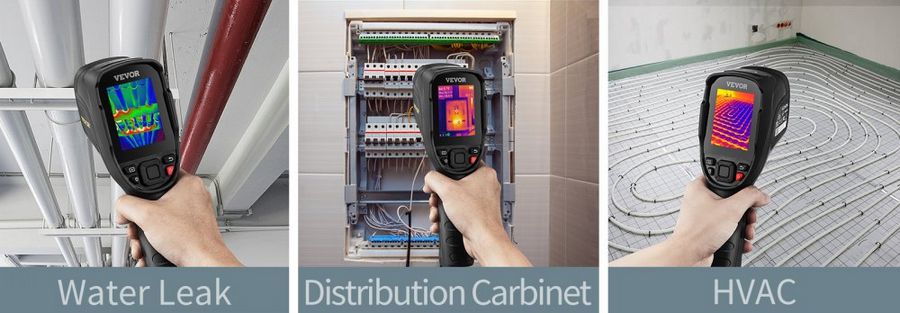

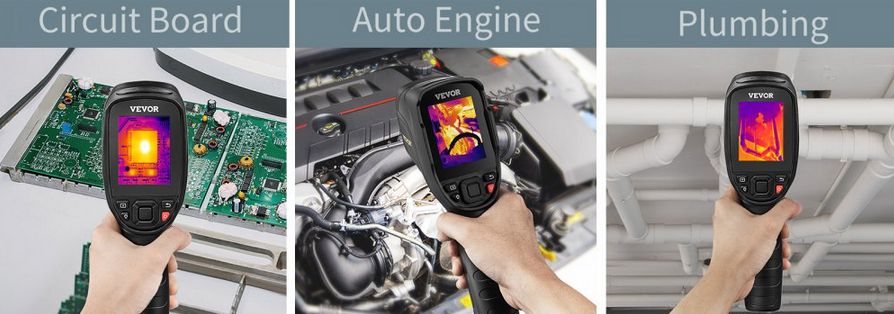

• Identifier les problèmes : La caméra thermique VEVOR vous montre les infrarouges invisibles lors des inspections domestiques, du dépannage CVC (Chauffage, Ventilation, Climatisation), de la lutte contre les incendies et de la surveillance des systèmes électriques ou mécaniques.
  La caméra facilite le repérage des fuites d’air, des solins défectueux (étanchéité) et des problèmes d’isolation.

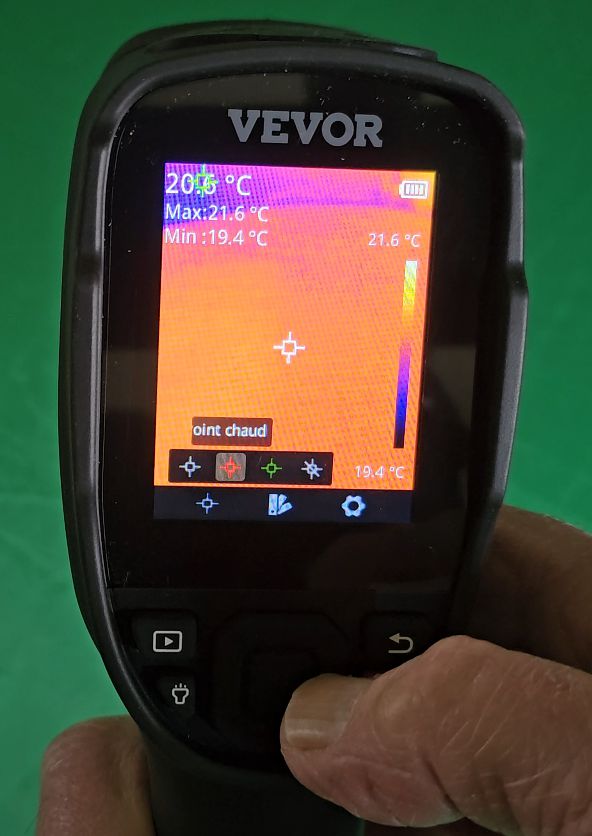

• Une Vision Optimale : Avec une résolution de 240×180 pixels et une sensibilité thermique < 0,04 °C, cette caméra infrarouge fournit une image haute définition en mesure de température plein écran (-20 à 350 ℃). Vous verrez immédiatement la température la plus basse et la plus élevée, avec un suivi thermique automatique. Le taux de rafraîchissement de 20 Hz, permet également de repérer des animaux ou personnes dans l’obscurité ou à travers un feuillage dense.

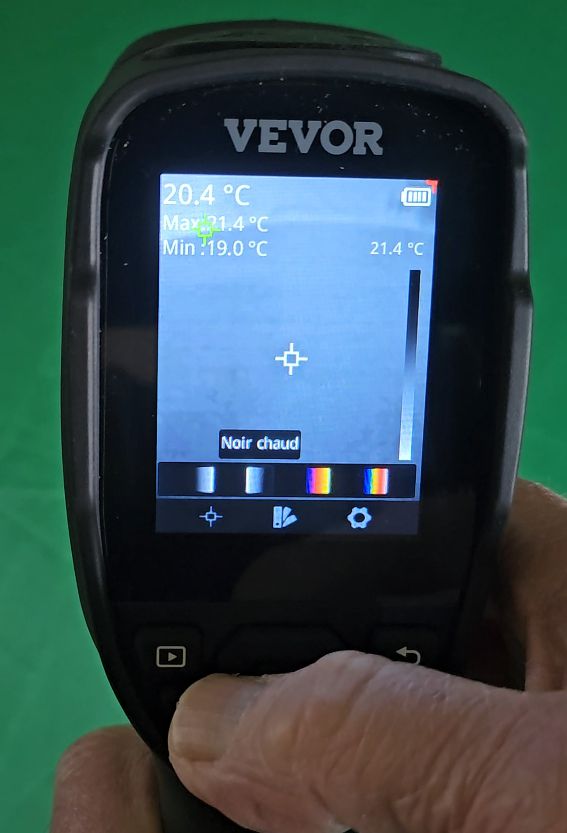

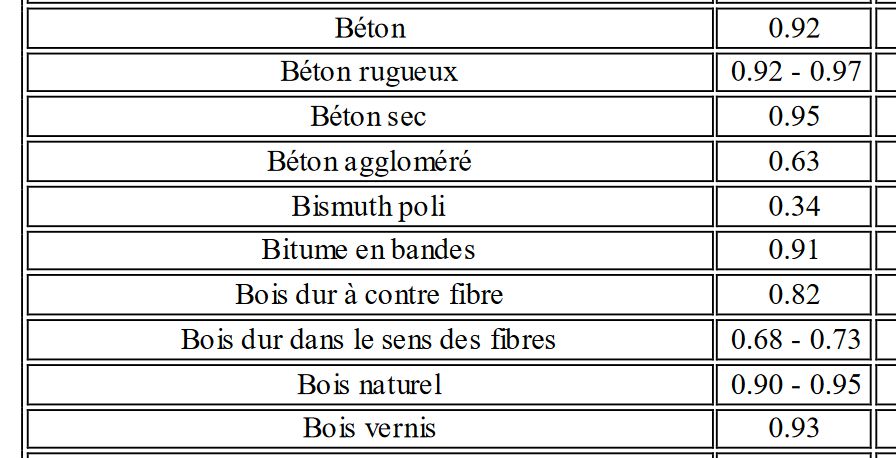

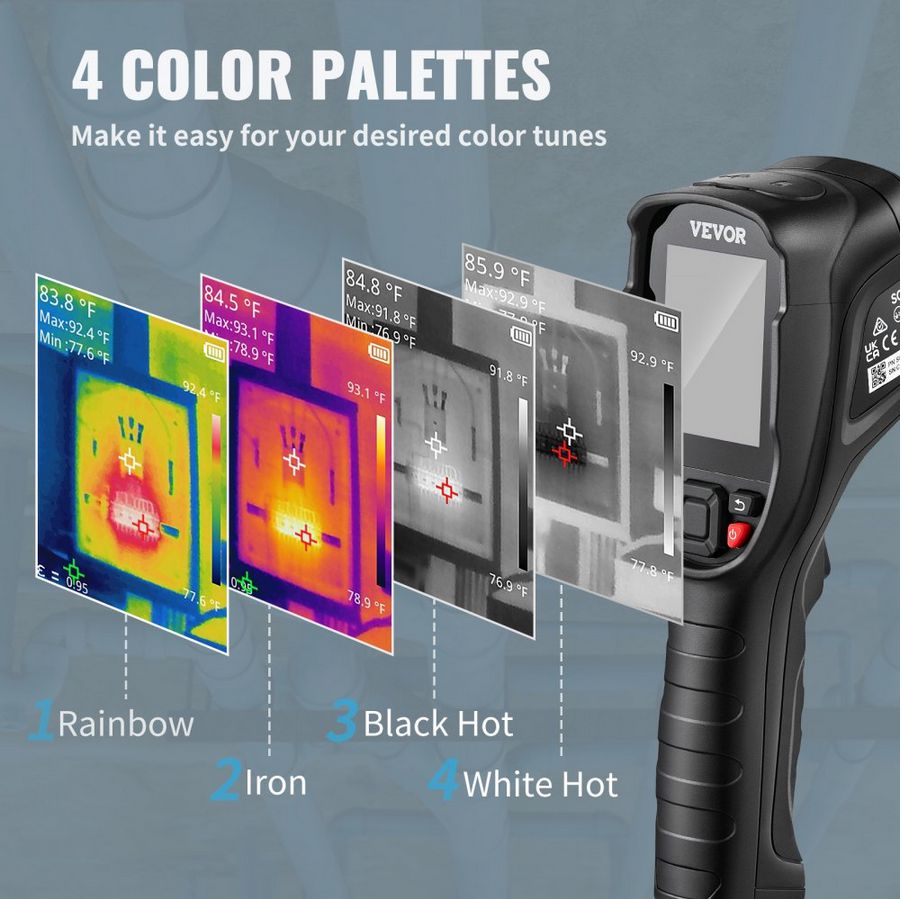

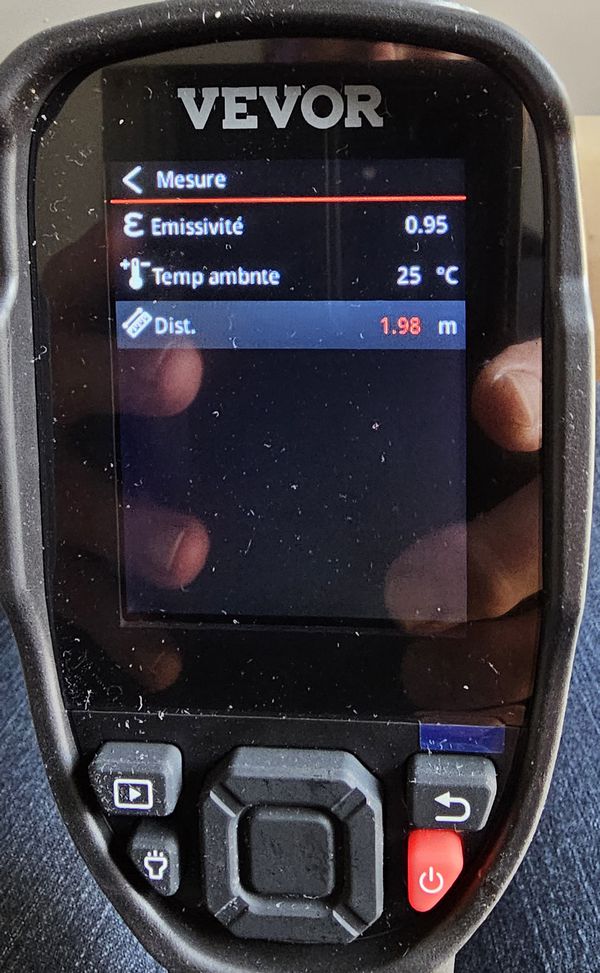

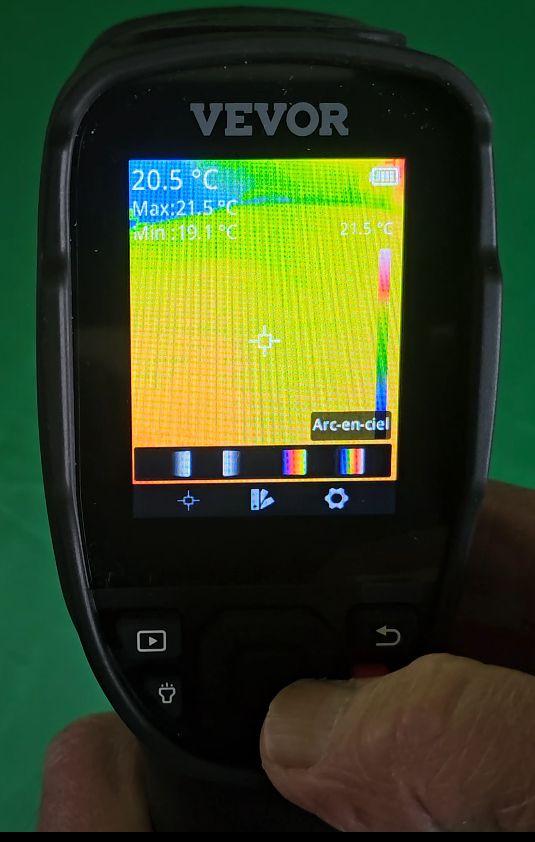

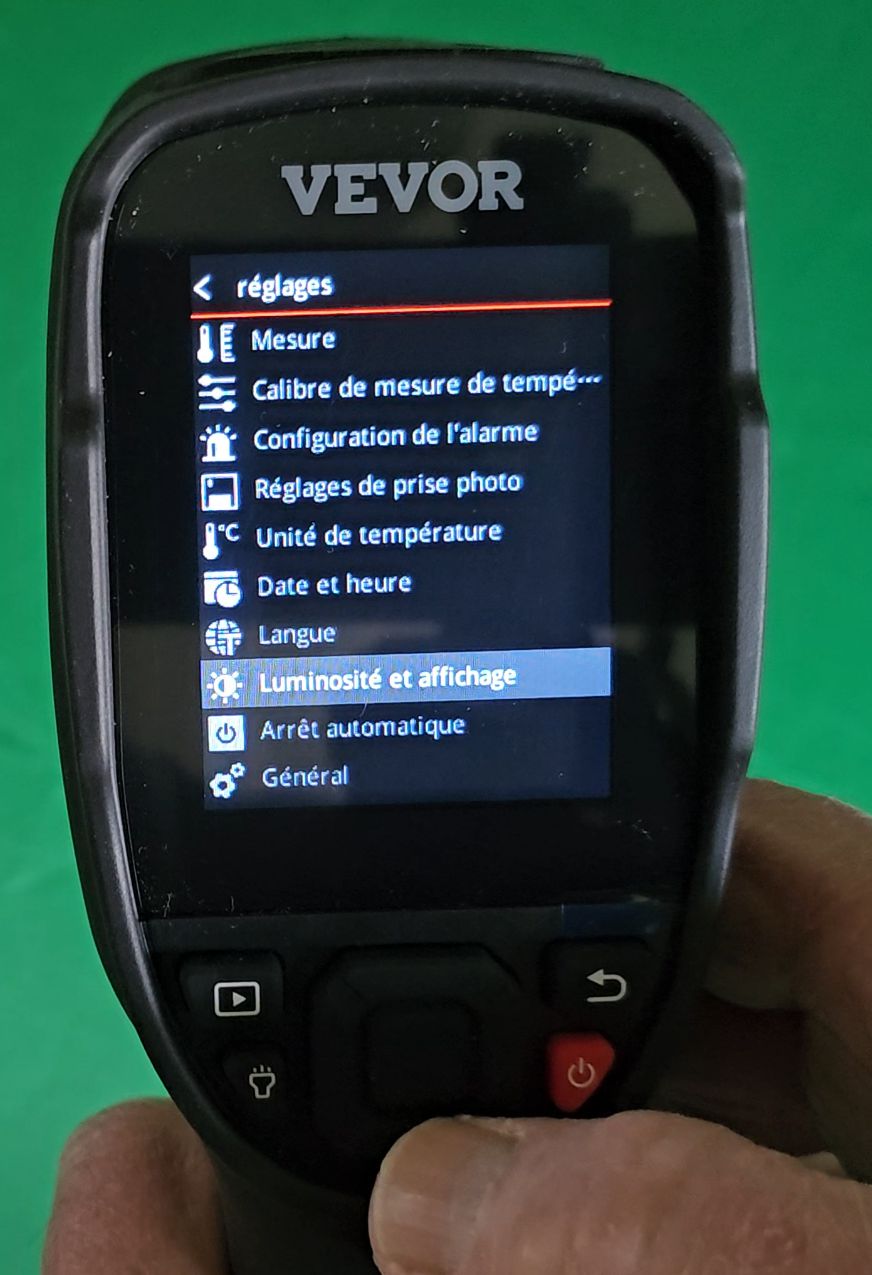

• 4 Palettes de Couleurs : Choisissez la palette de couleurs idéale pour votre travail : arc-en-ciel, fer, noir chaud et blanc chaud. La caméra thermique vous permet d’ajuster l’émissivité et de sélectionner des palettes de couleurs pour différents besoins afin de capturer des images précises et faciles à déchiffrer. Avec son écran de visualisation de 2,8 pouces, vous avez une vision correcte.

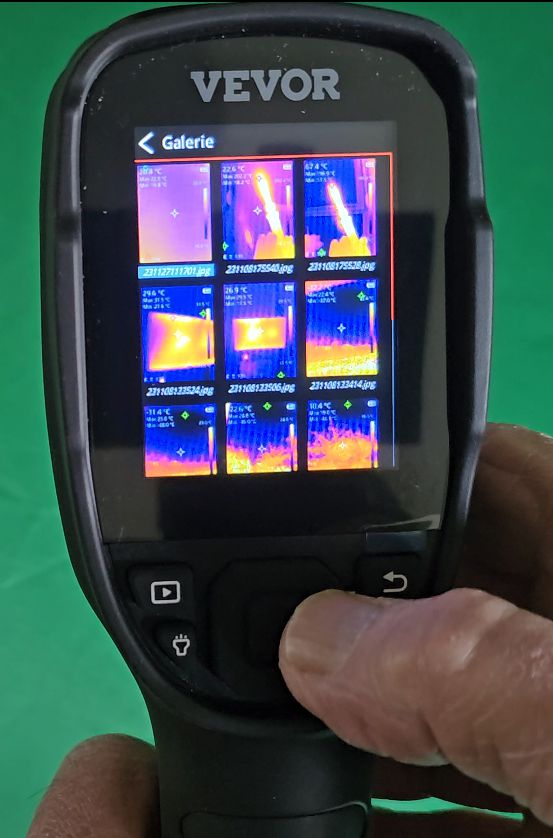

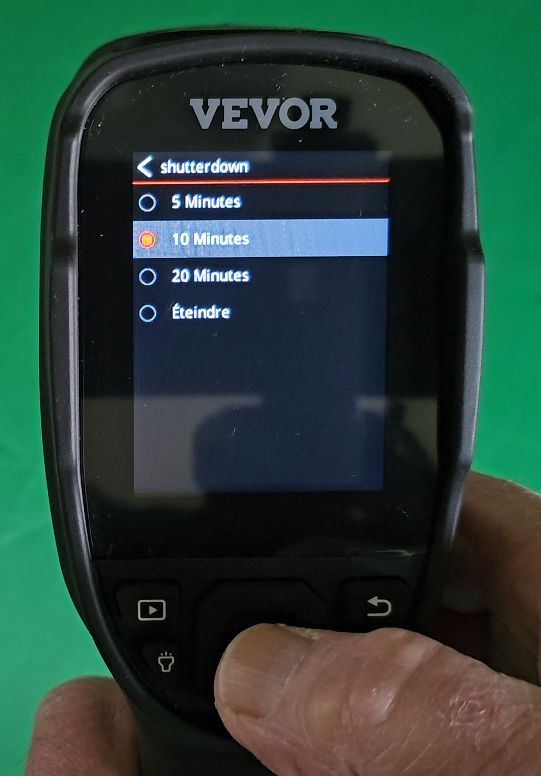

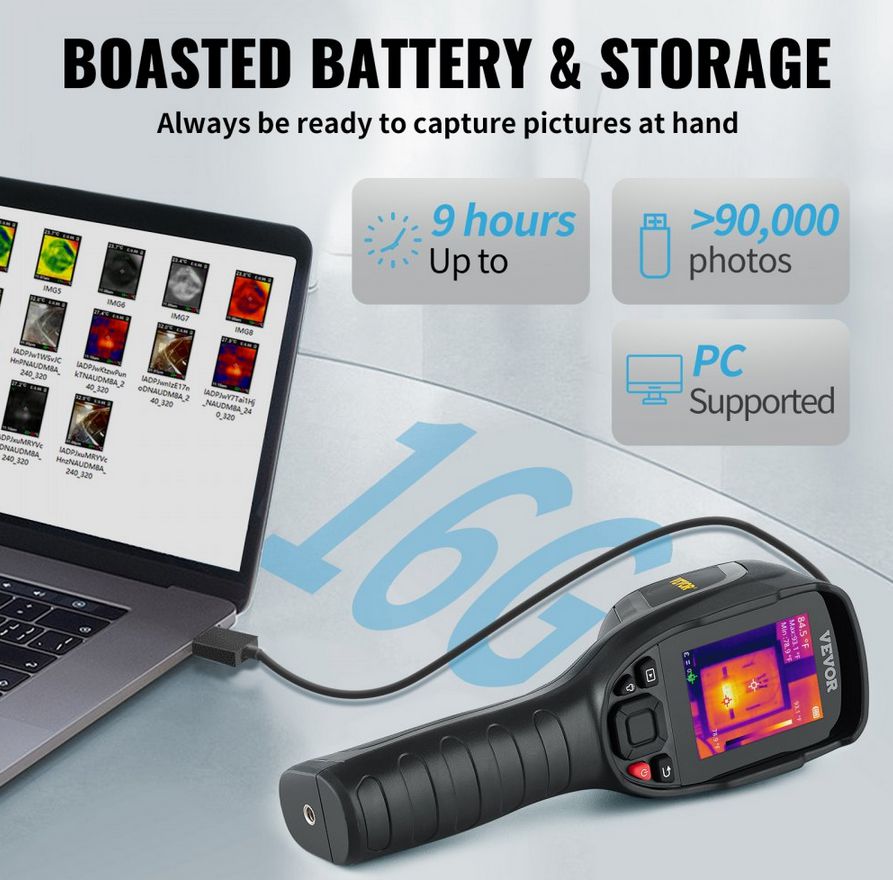

• Batterie & Stockage : La carte SD de 16 G stocke toutes les photos que vous avez prises (jusqu’à 90000). La batterie rechargeable Li-Ion intégrée permet jusqu’à 9 heures de fonctionnement continu. Vous pouvez transférer les photos sur un ordinateur via le câble USB tout en chargeant la caméra thermique, ou mettre la carte SD dans un lecteur connecté au PC..

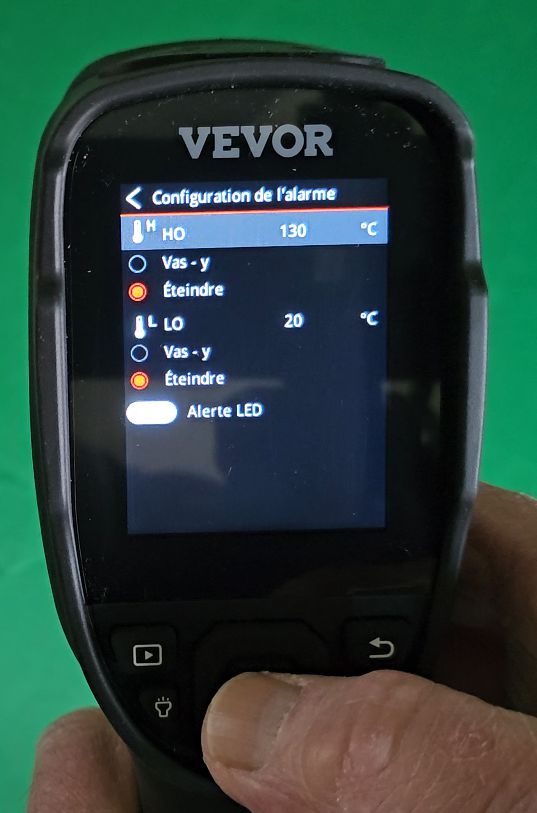

• Robuste, Fiable, Compacte : Emportez cette caméra thermique partout. Elle est classée IP54 pour la protection contre l’eau et la poussière, conçue pour résister à une chute de 2 mètres. L’alarme audio vous informe lorsque la température est hors de la zone de mesure, un éclairage à LED vous permet de travailler en zones sombres et/ou difficiles d’accès.

J’ai sélectionné plusieurs images qui montrent les utilisations possibles de la caméra, mais bien entendu vous adapterez sa mise en œuvre à vos besoins.

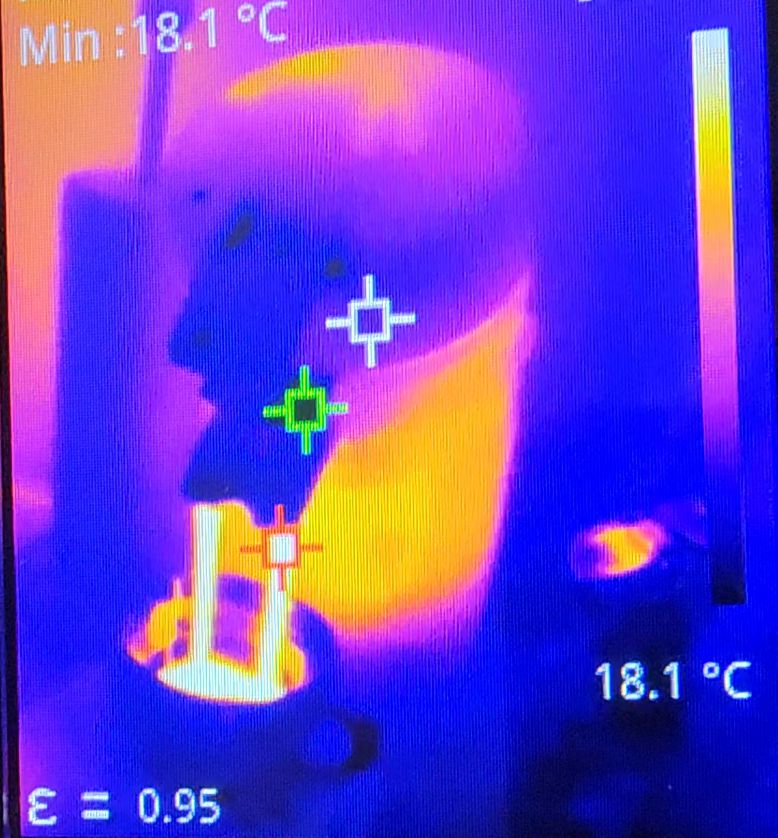

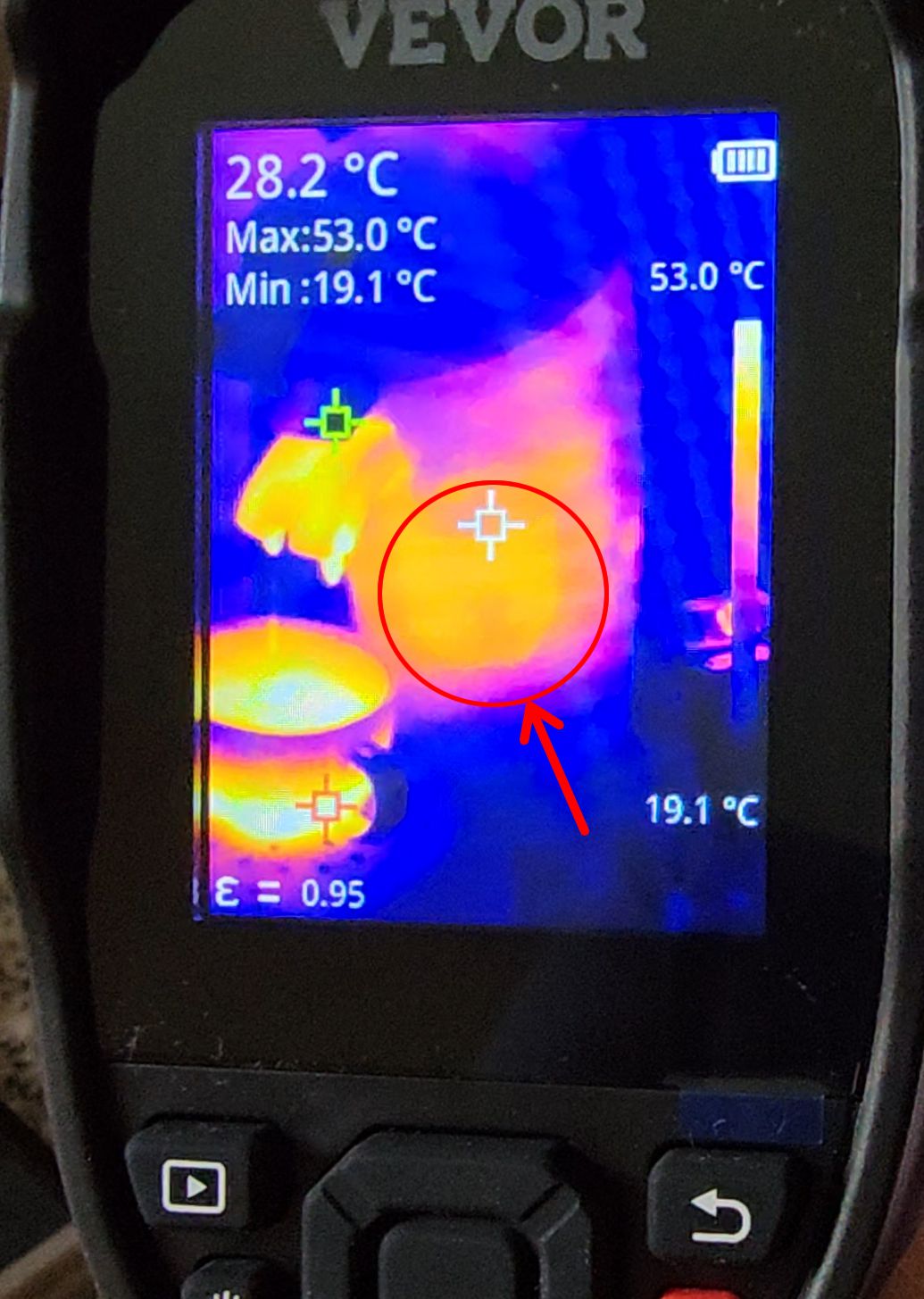

Comme tout informaticien consommateur de café j’ai d’abord tourné la caméra vers la cafetière.  Sur l’image de gauche on voit le café couler et sur l’image de droite on voit la chaudière dans la cafetière, à travers la paroi.

Les images suivantes ont été traitées avec le logiciel Upscayl Desktop qui a augmenté les dimensions sans trop modifier l’image. Le but étant de vous proposer des images plus grandes que les images d’origine, un peu petites pour un affichage sur un blog.

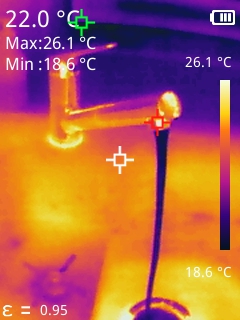

Par exemple cette image en taille d’origine :

devient

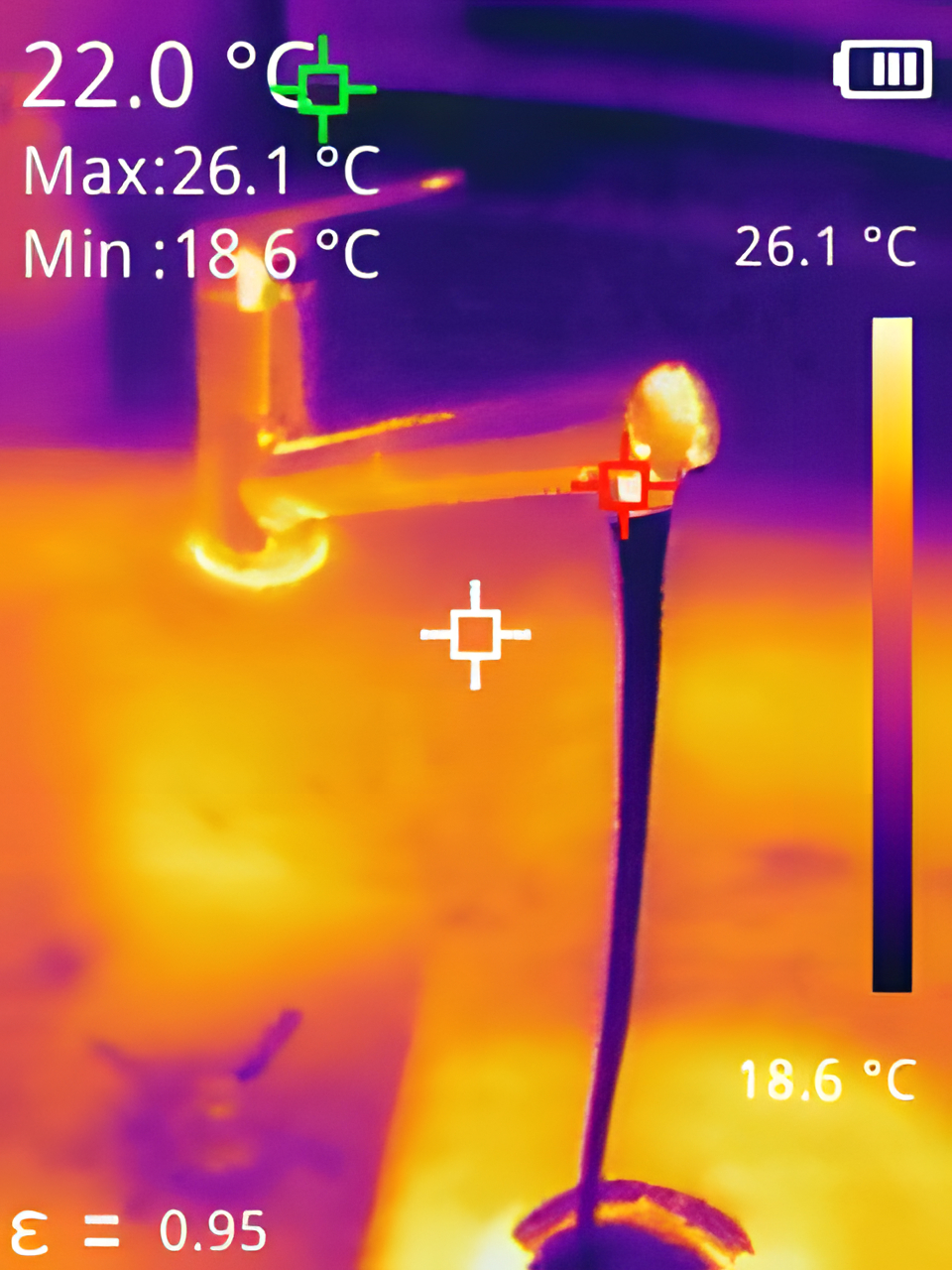

Un robinet où l’eau froide est ouverte.

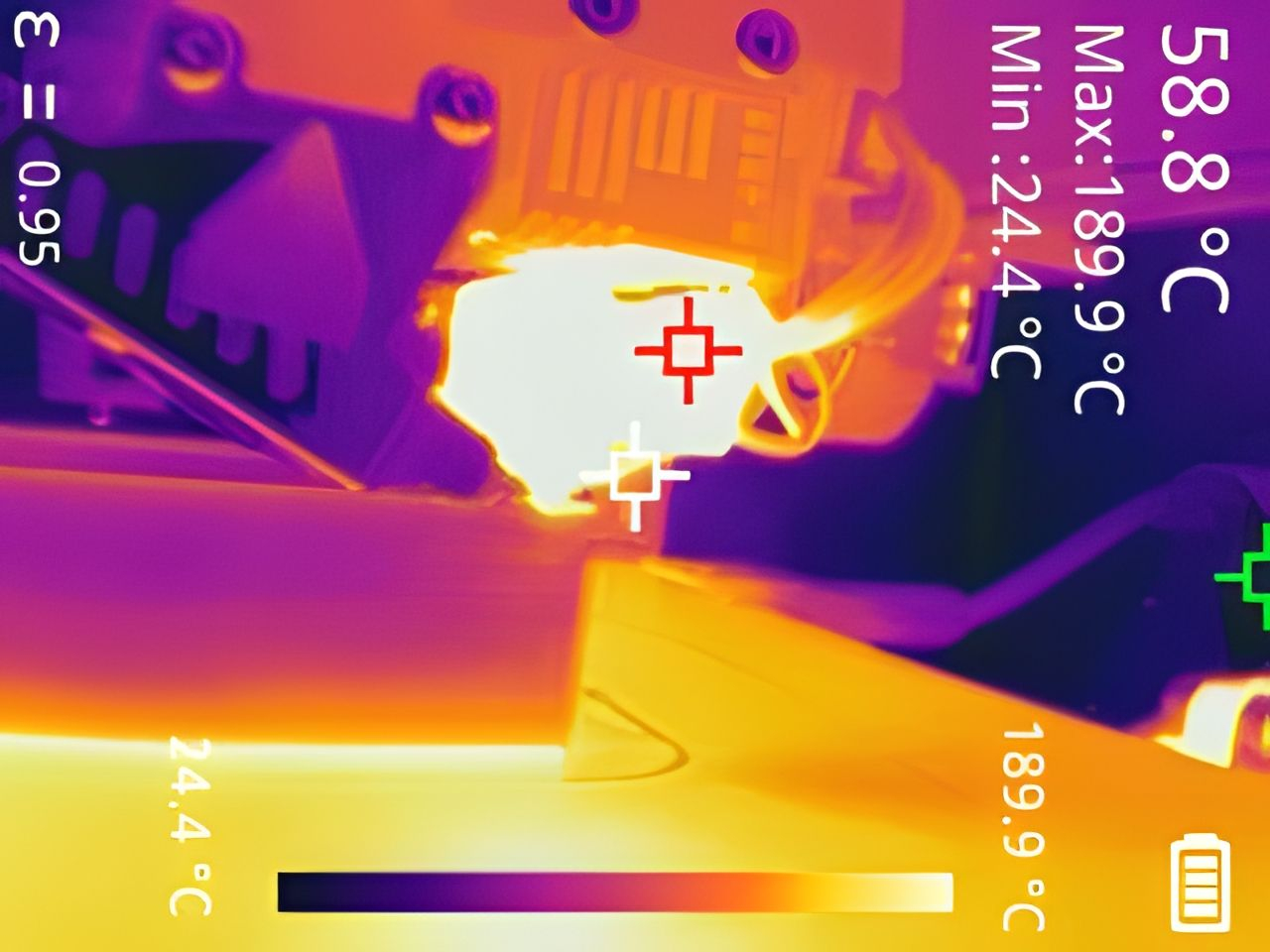

Tête d’impression de la Ender 3 en action. La température mesurée proche de 190° correspond bien aux 200°C programmés pour la buse. L’image a été tournée de 90° pour une meilleure lecture.

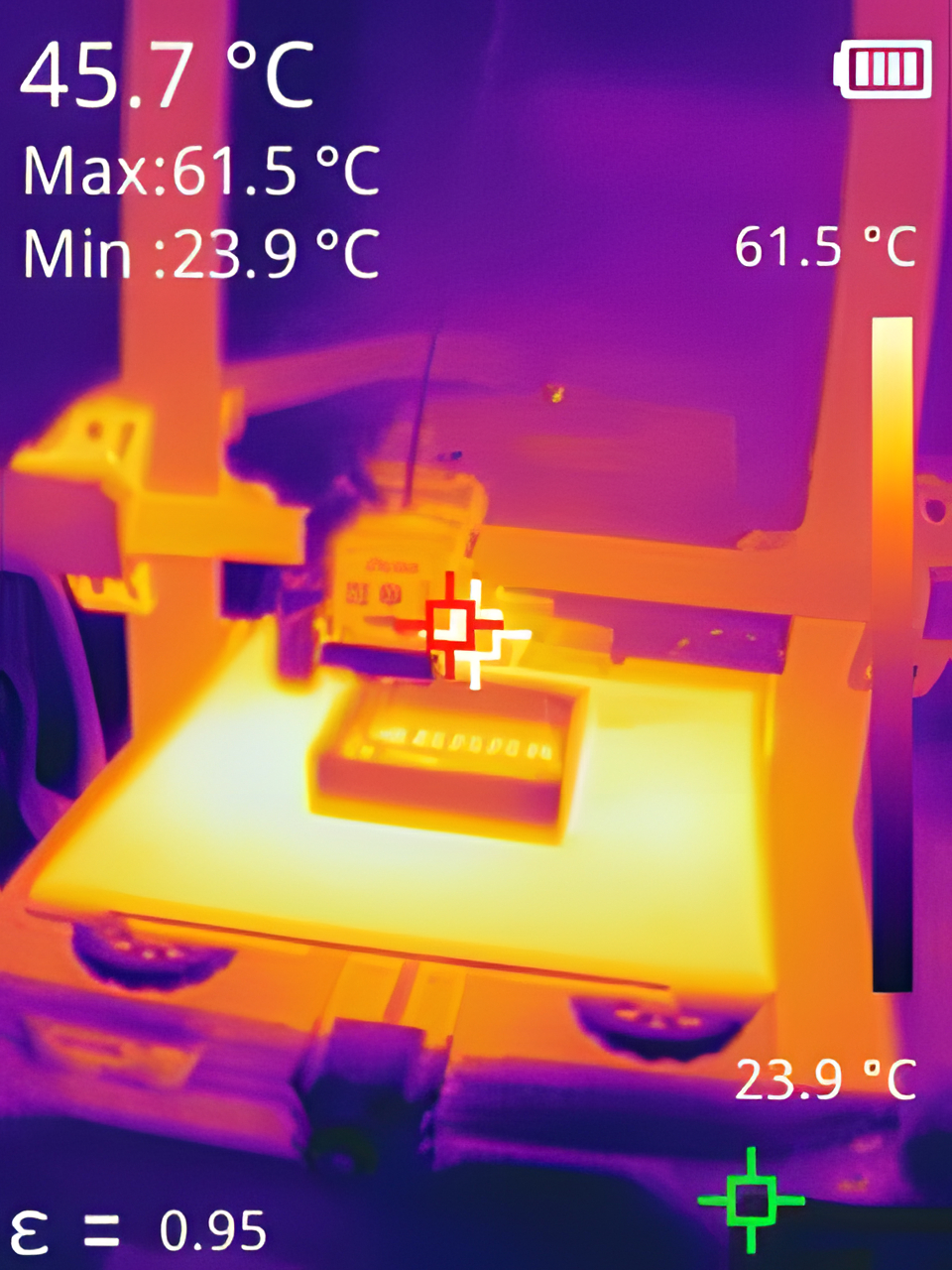

Ender 3 en action. On voit bien le plateau chauffant à 60° => température relevée 61,5°

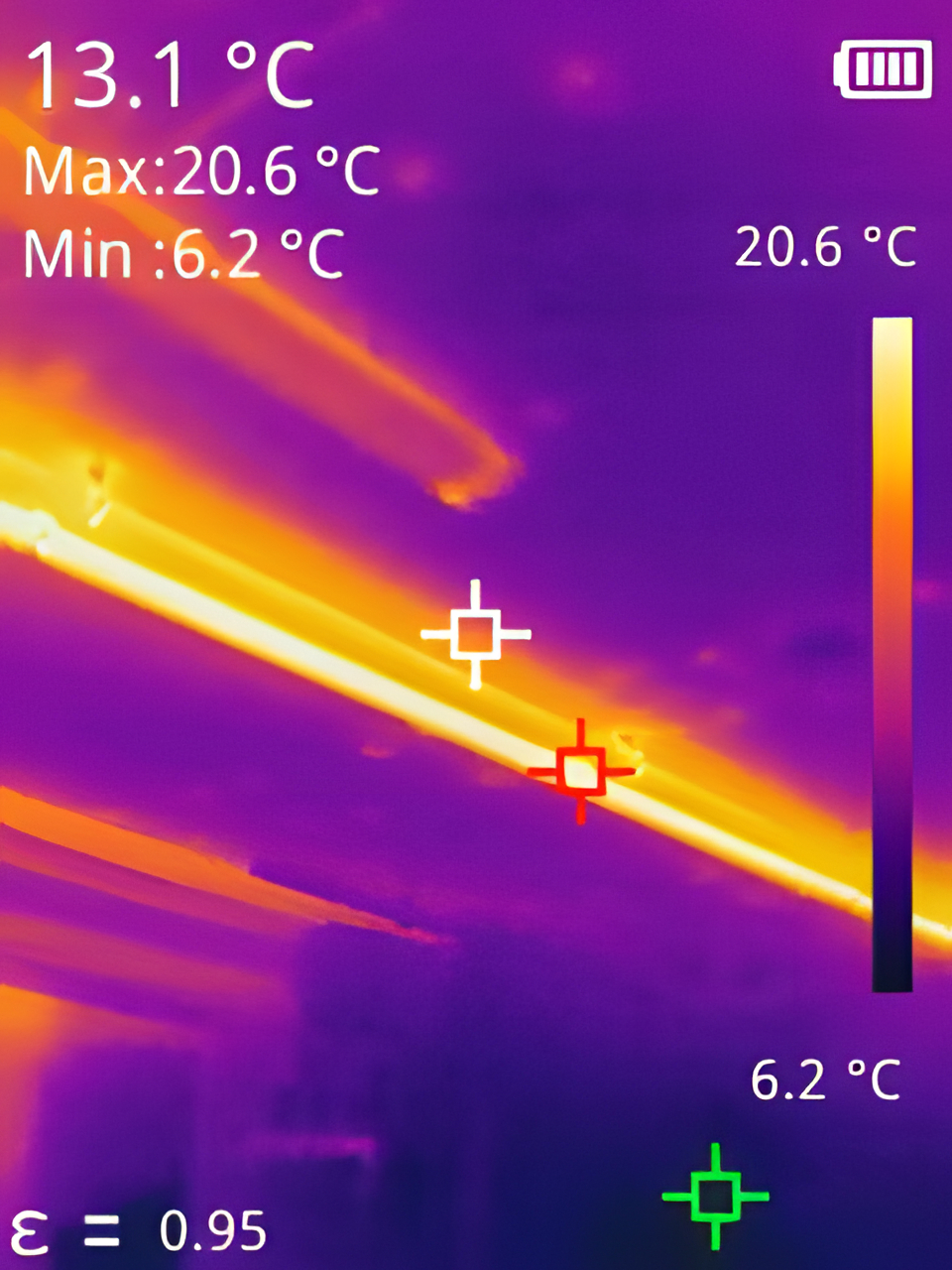

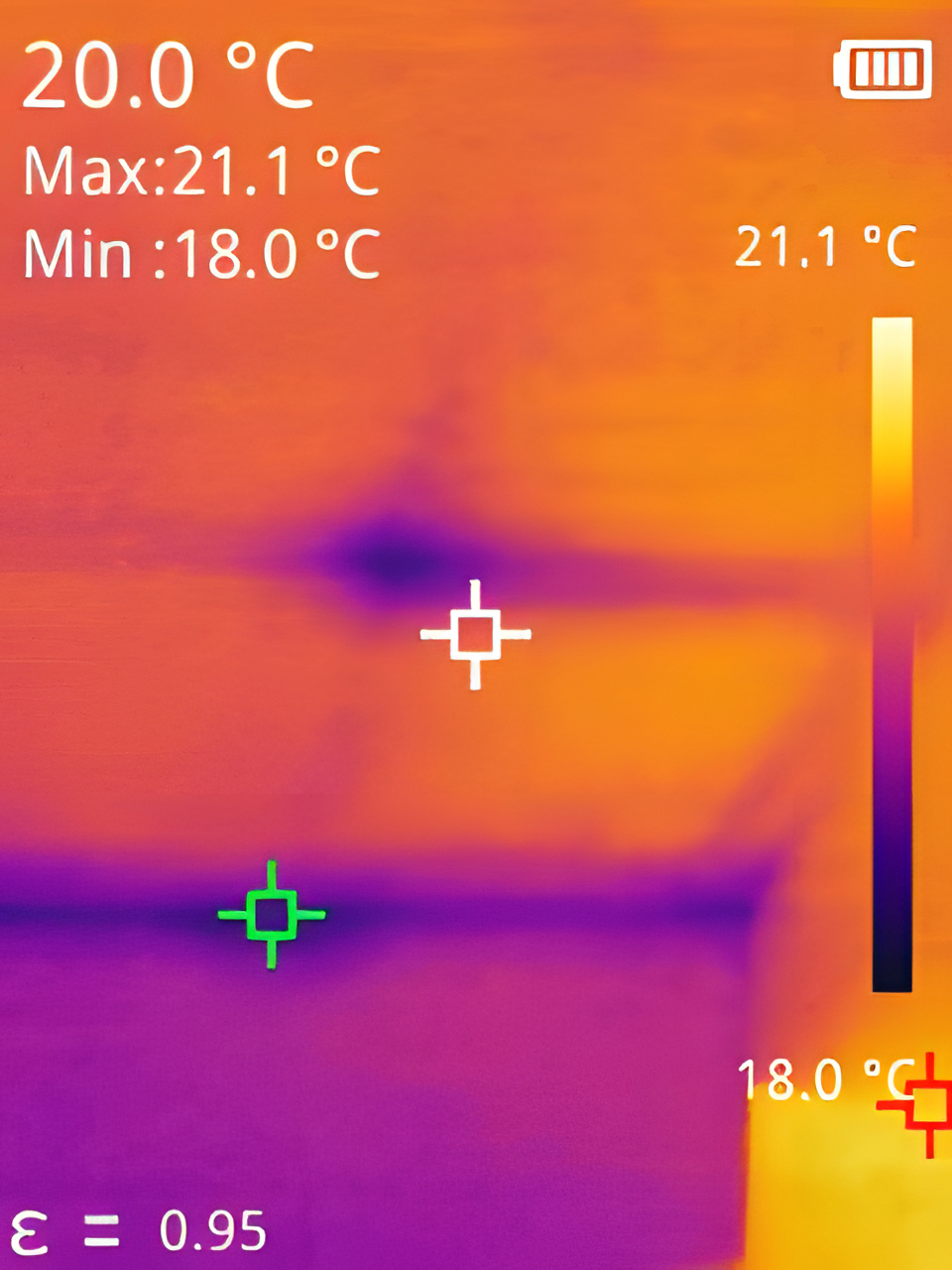

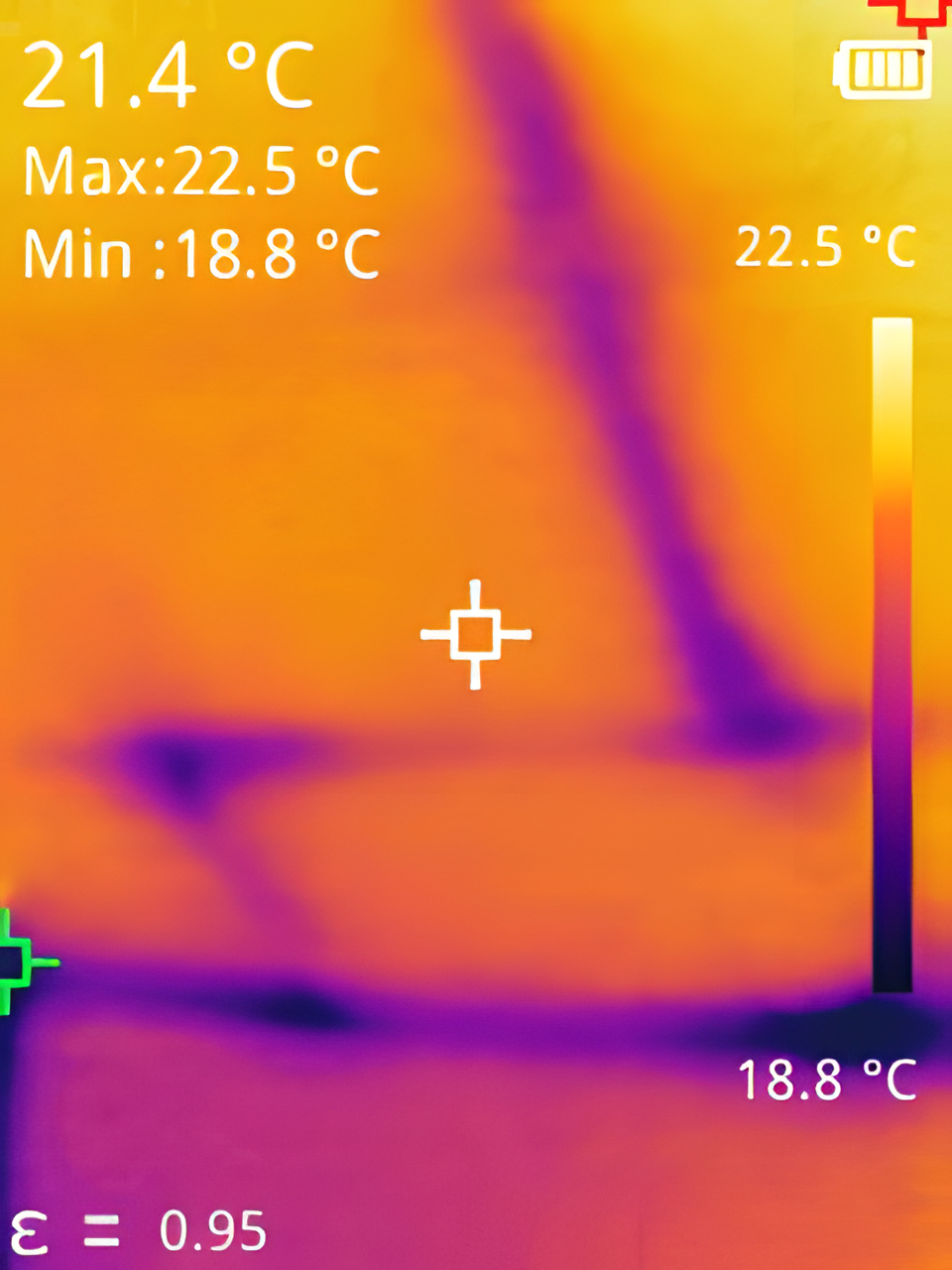

Plus intéressant, le plafond de mon bureau sous les combles (isolés) où on voit bien le pont thermique provoqué par les poutres du toit situées au dessus du placo-plâtre du plafond.

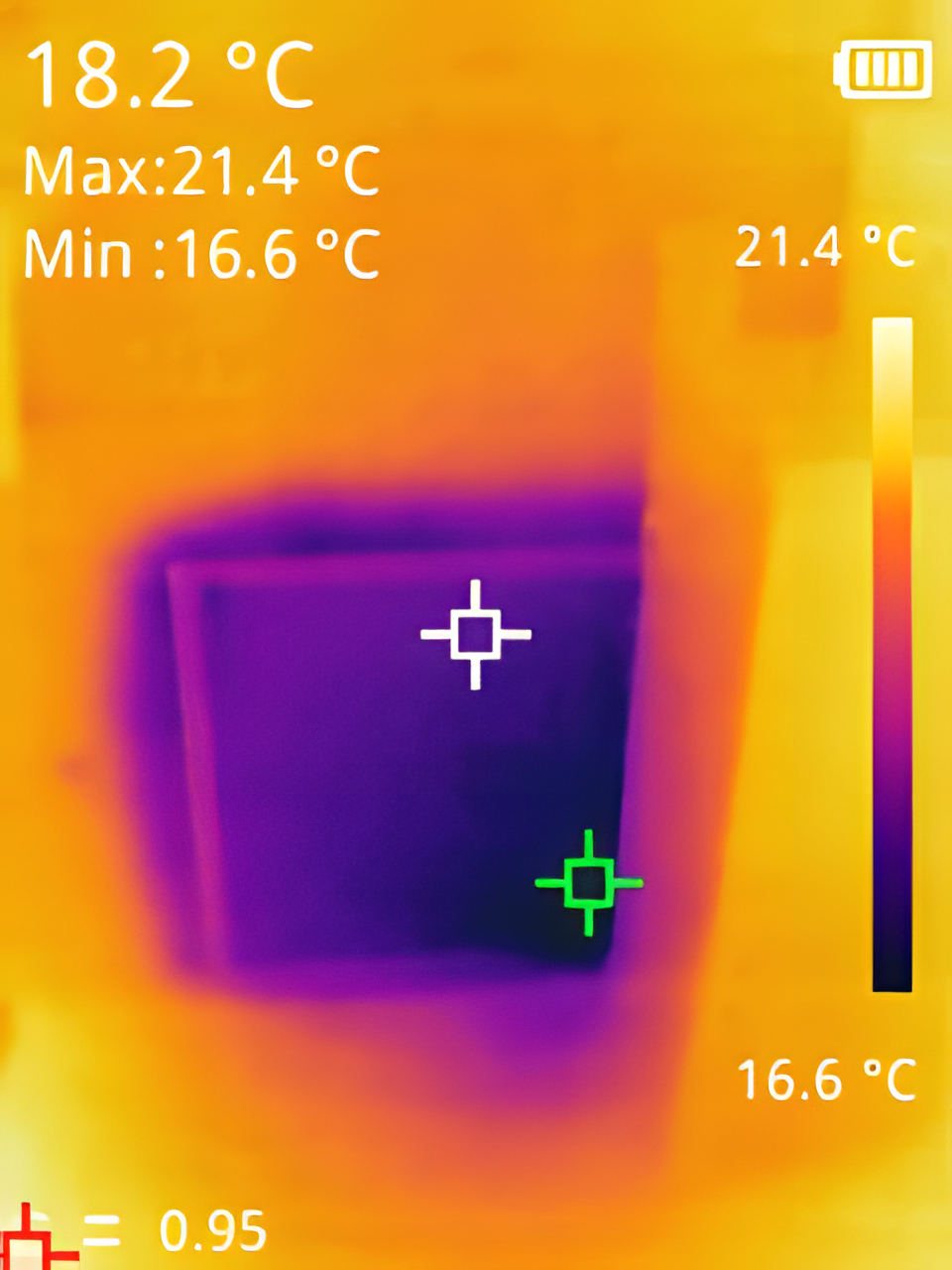

La trappe d’accès au grenier et à la VMC. De toute évidence il faut prévoir de renforcer l’isolation ! On a près de 5° de moins que la paroi.

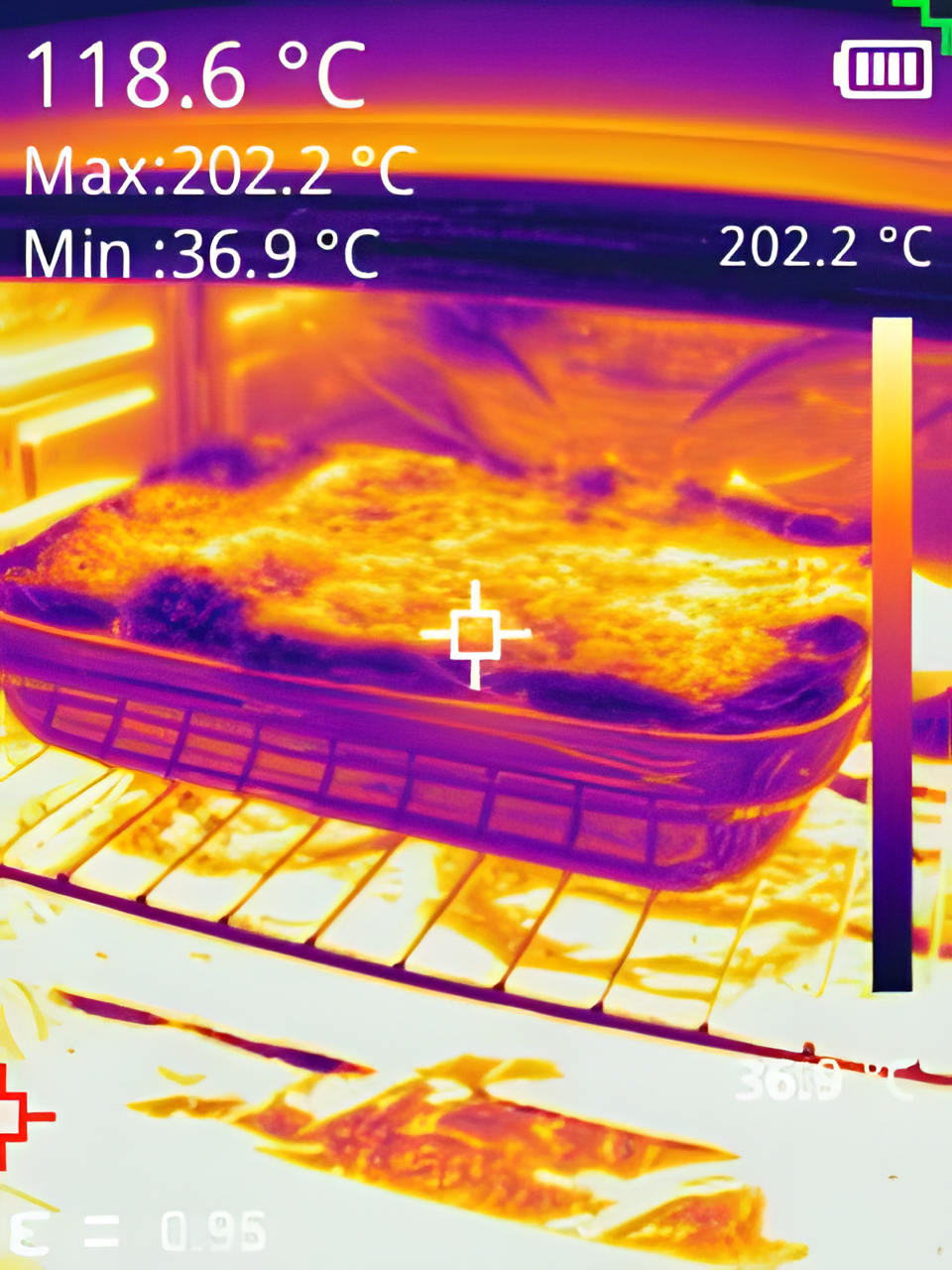

Bon, là c’est anecdotique, un plat de lasagnes au four 😆

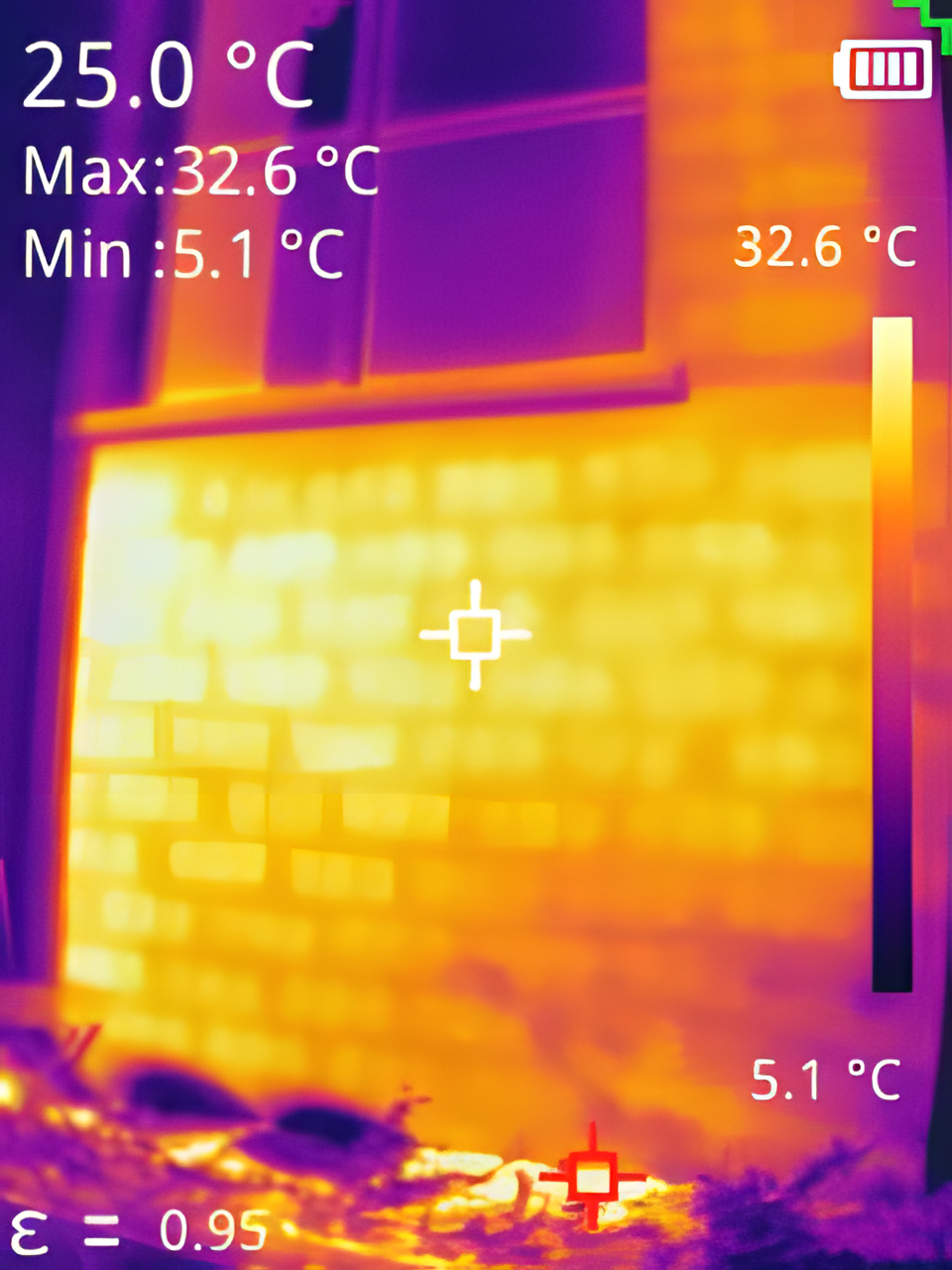

Un mur crépi au soleil. Alors qu’à l’oeil on ne voit que le crépi uniforme, on distingue ici sous le crépi l’emplacement des joints entre les moellons. Ca peut être utile pour repérer des fuites ou des ponts thermiques cachés.

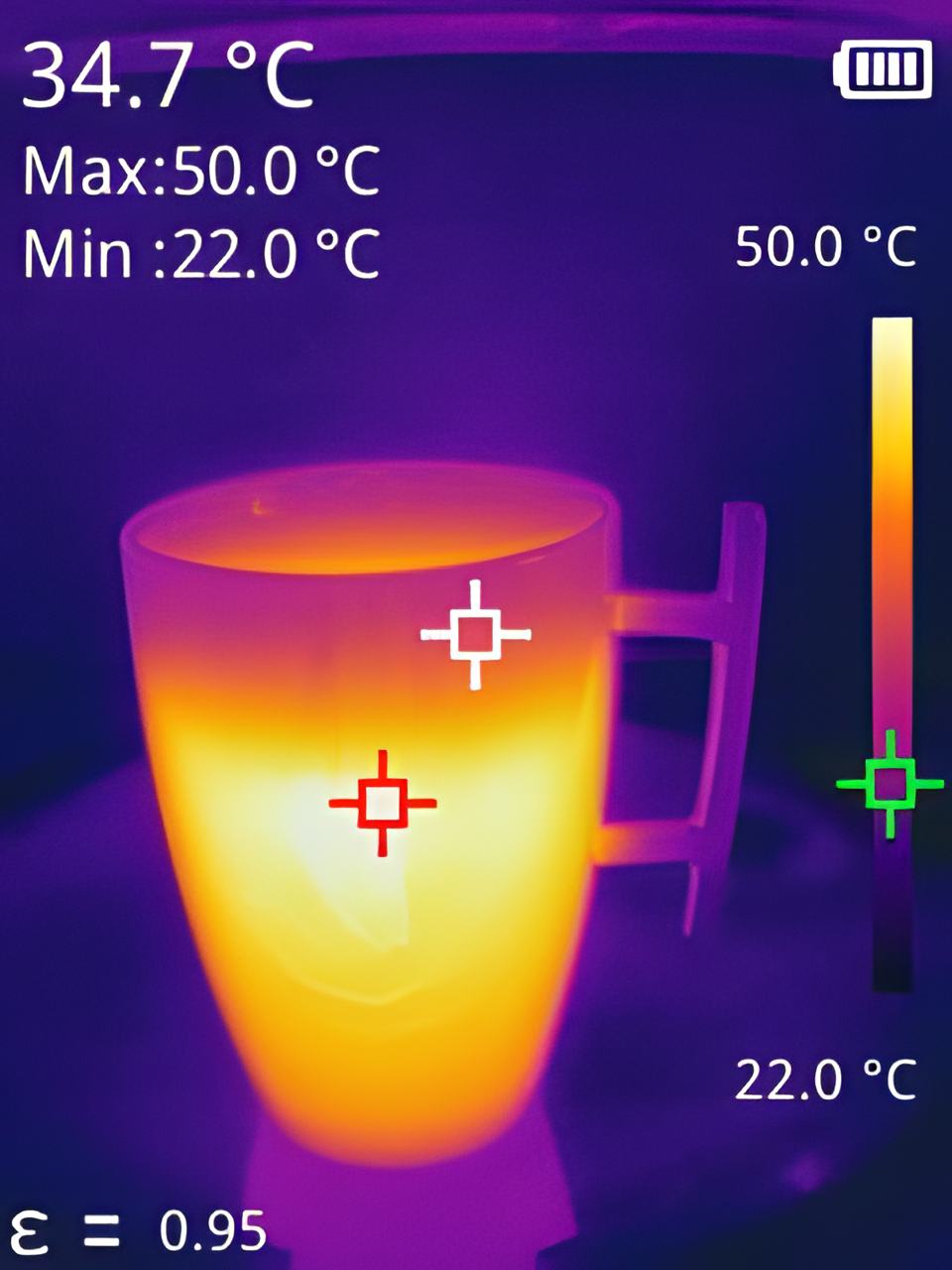

Tasse de thé à la sortie du micro-ondes

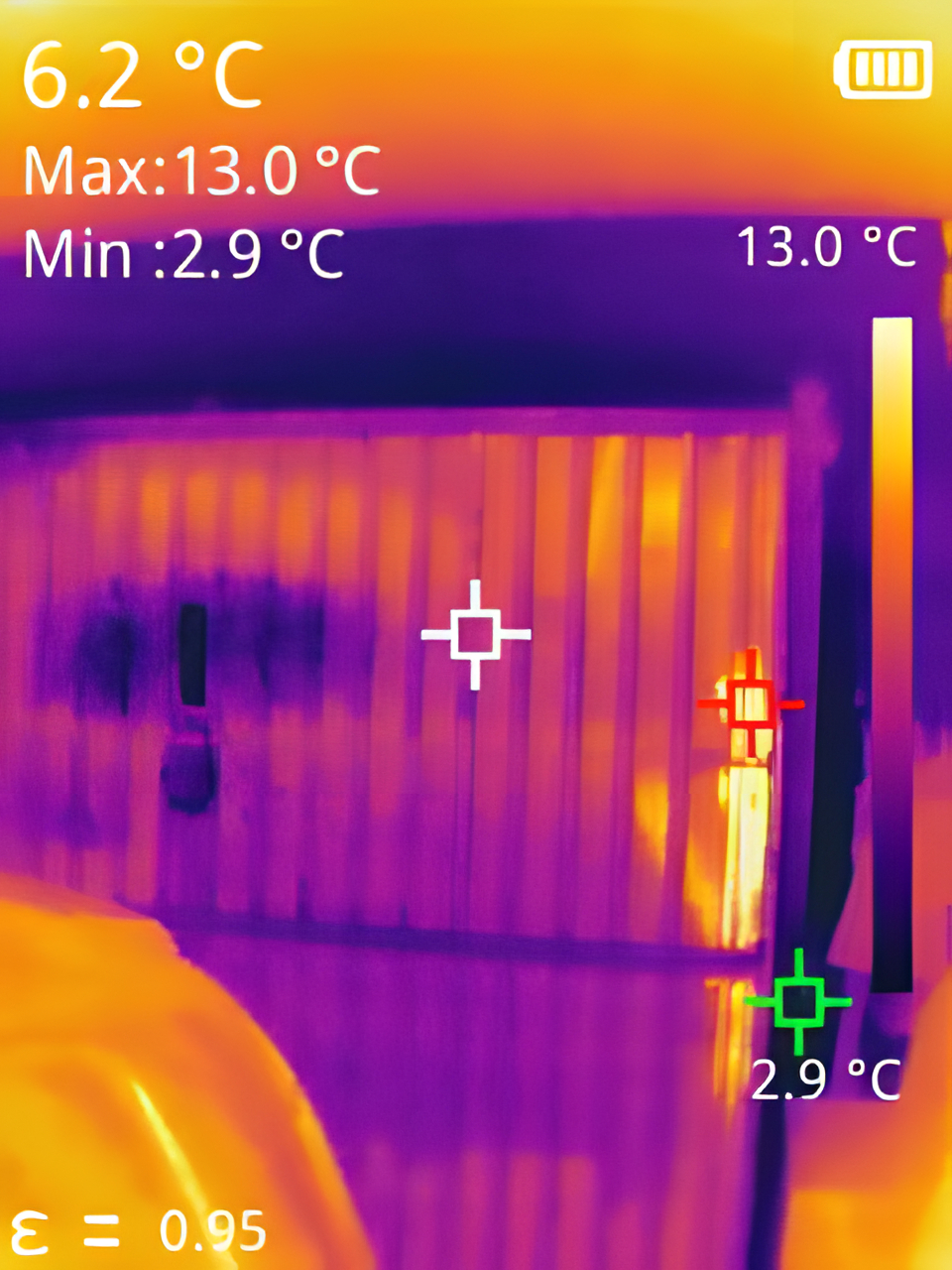

Porte de garage non isolé. on voit des zones légèrement chauffées par le soleil d’automne et autour de la porte le mur froid en foncé.

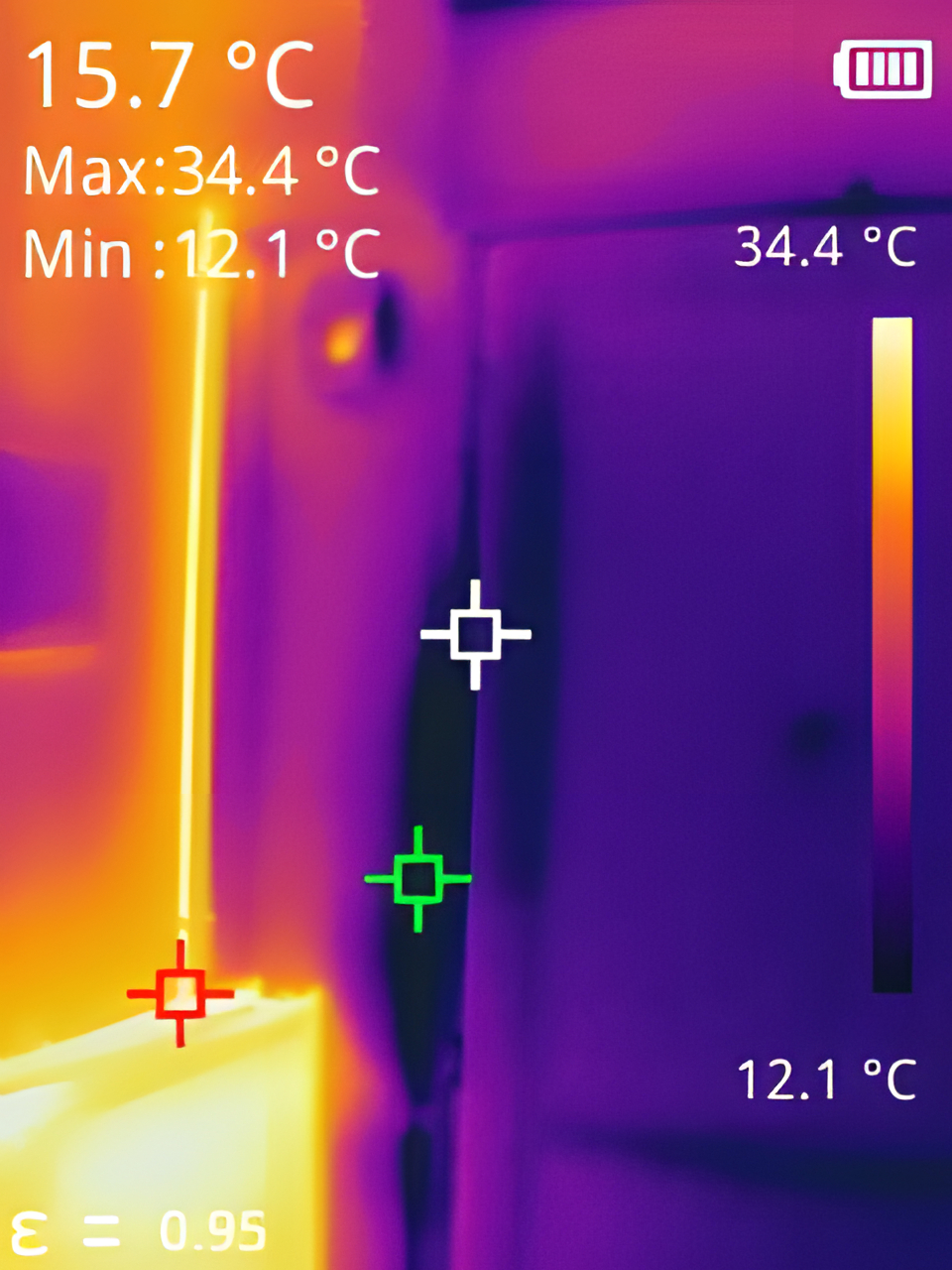

Porte d’entrée avec un radiateur à gauche. Apparemment une entrée d’air froid ou un pont thermique sur le côté de la porte (zone très foncée) refroidit cette zone.

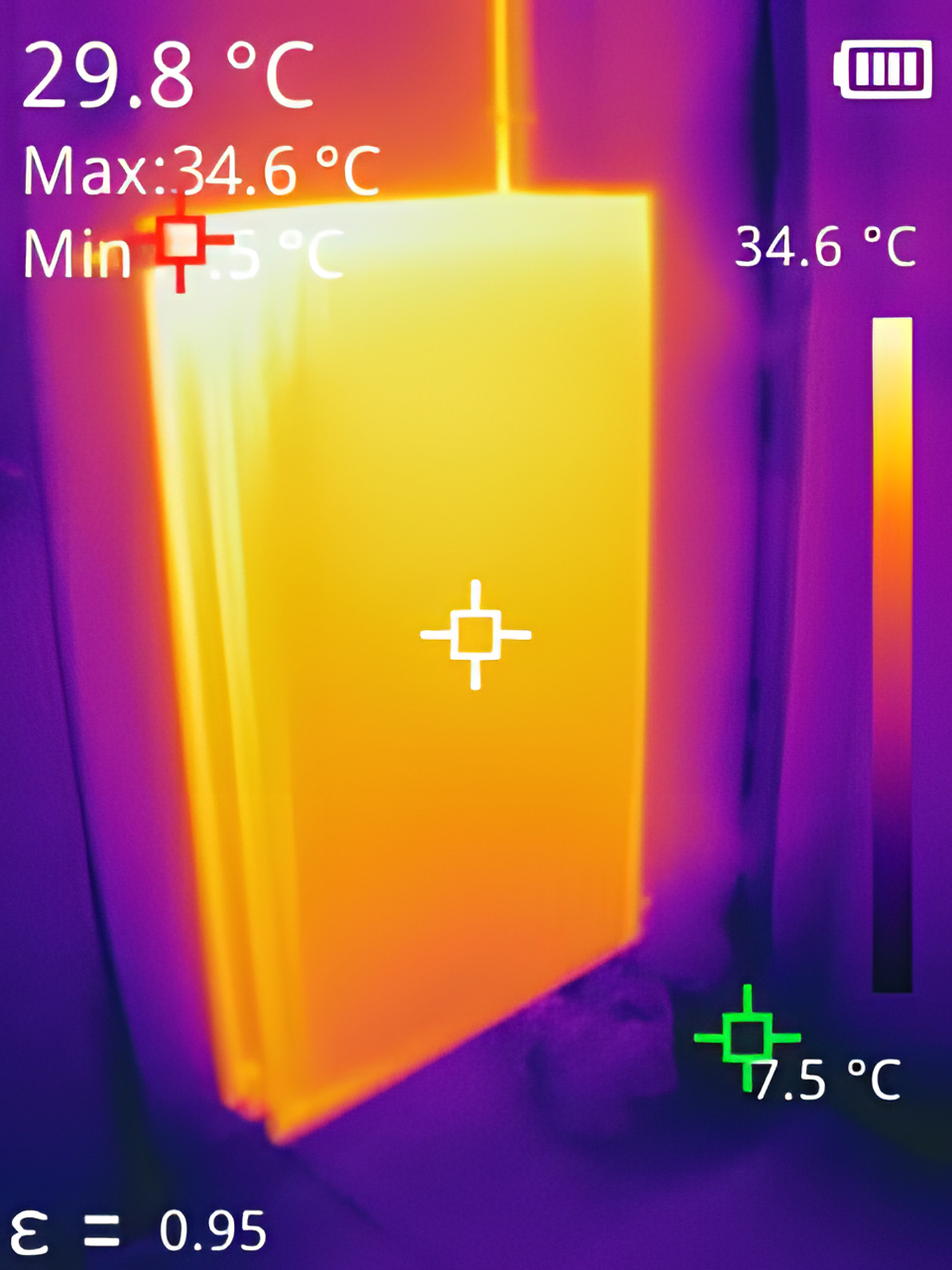

La température de ce radiateur semble homogène. La partie en haut à gauche par laquelle arrive l’eau chaude est un peu plus claire.

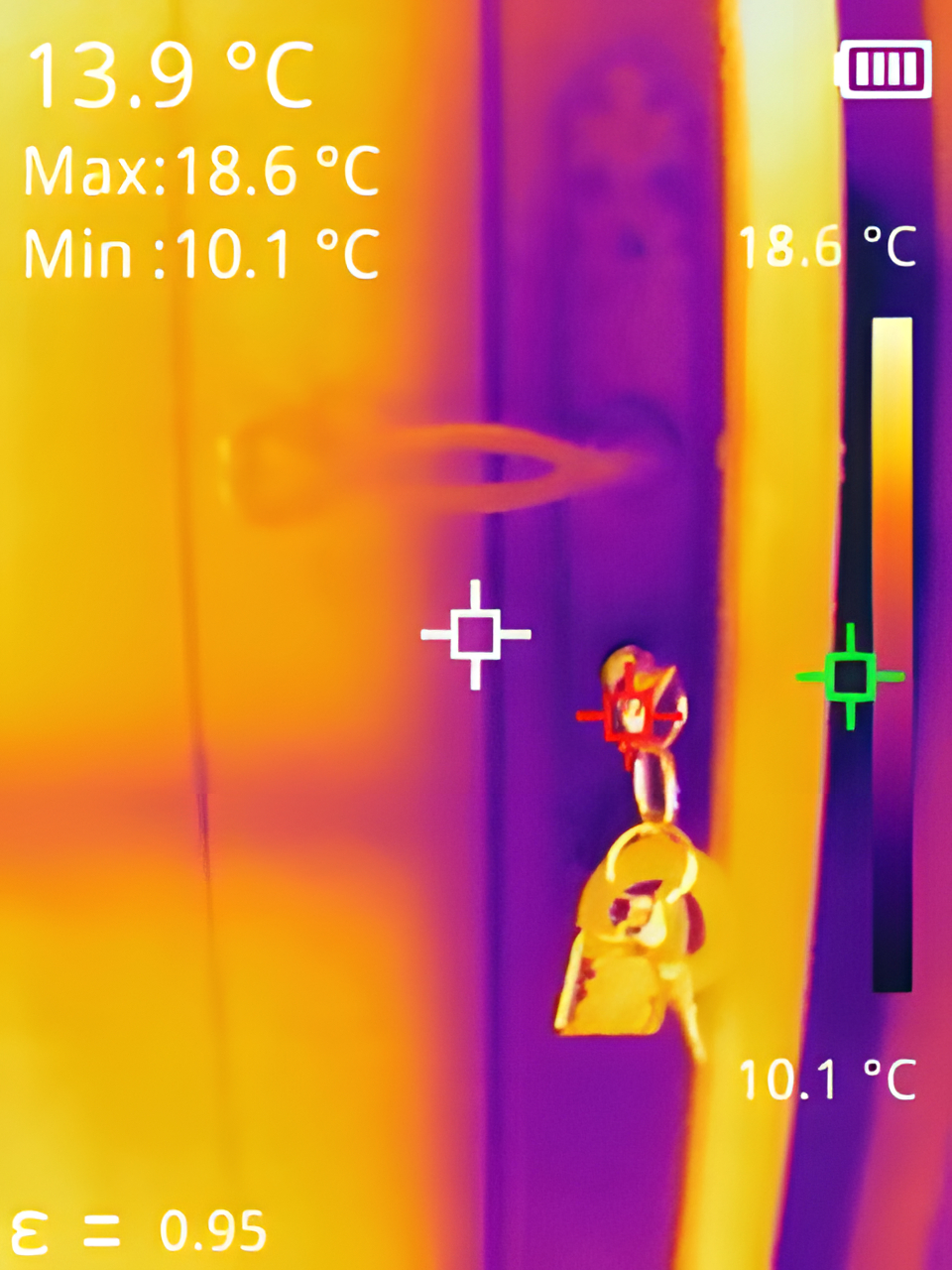

La porte d’entrée est isolée mais le bord de laporte reste froid

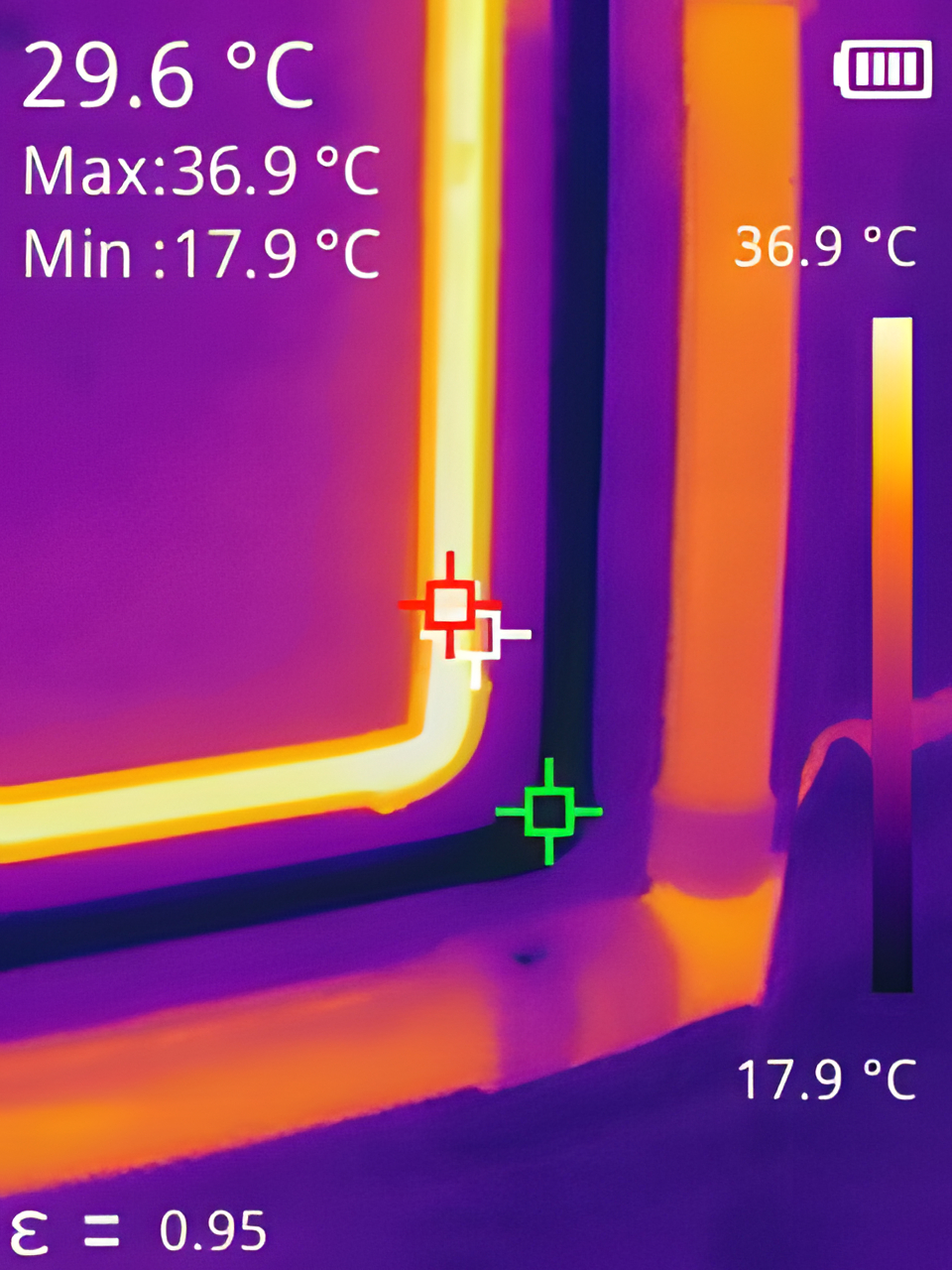

Dans le garage le passage des tuyaux de chauffage, isolés mais on voit quand même bien la partie la plus chaude.

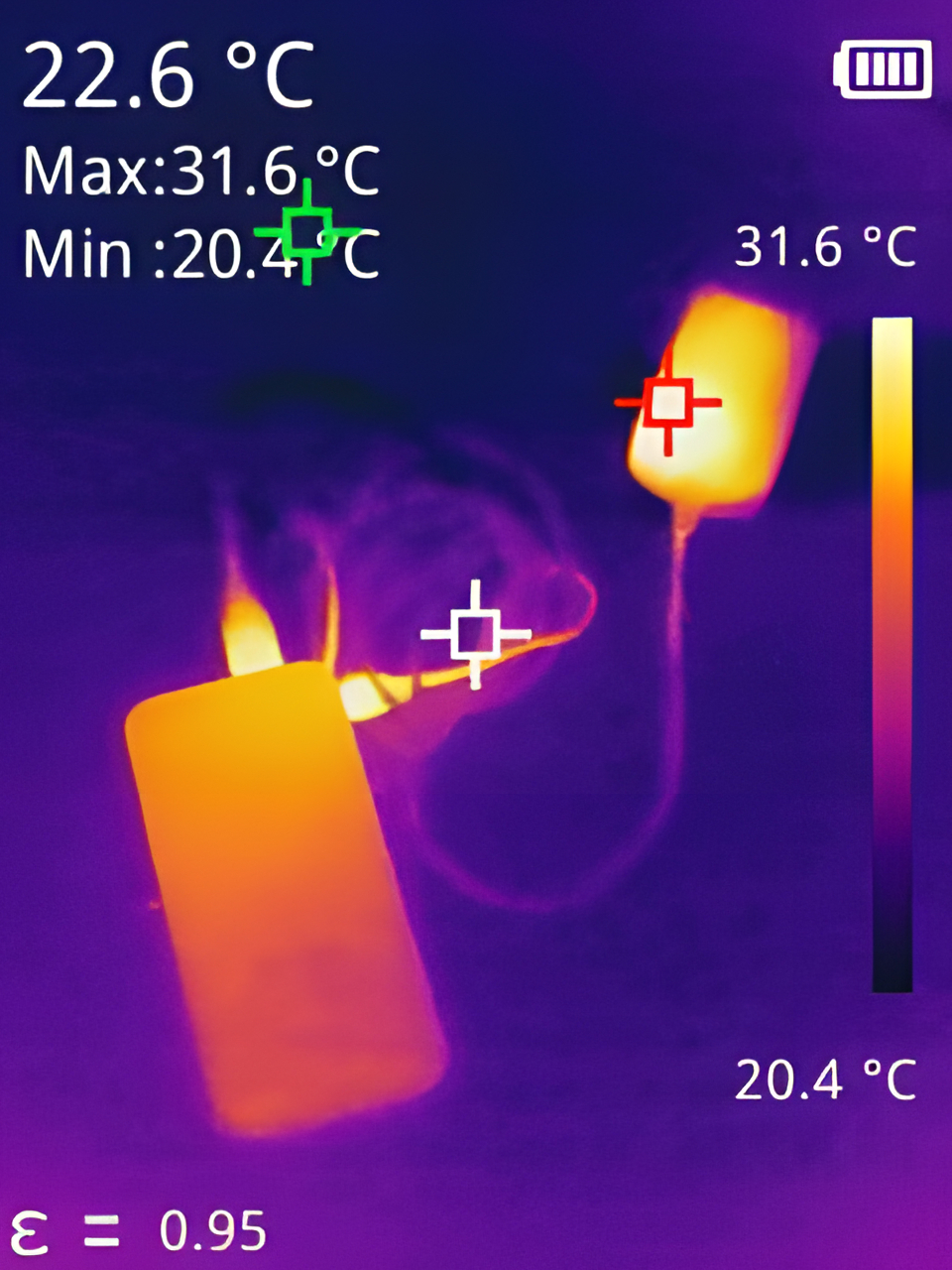

Un PowerPack (une batterie) sur la gauche de l’image, chargée par un bloc chargeur secteur (en haut à droite). On voit clairement les parties chaudes, en particulier les prises USB. La caméra peut être utile par exemple pour détecter les points chauds sur un tableau électrique (cosses mal serrées, courant trop important…)

Sous un lavabo, de gauche à droite en haut de l’image, arrivée d’eau chaude (blanc), arrivée d’eau froide (noir), écoulement du lavabo orangé. Vous me dires, il suffit de regarder ou de poser la main pour savoir… Bon, ça fonctionne aussi si les tuyaux sont dans une cloison et on peut même voir les fuites…

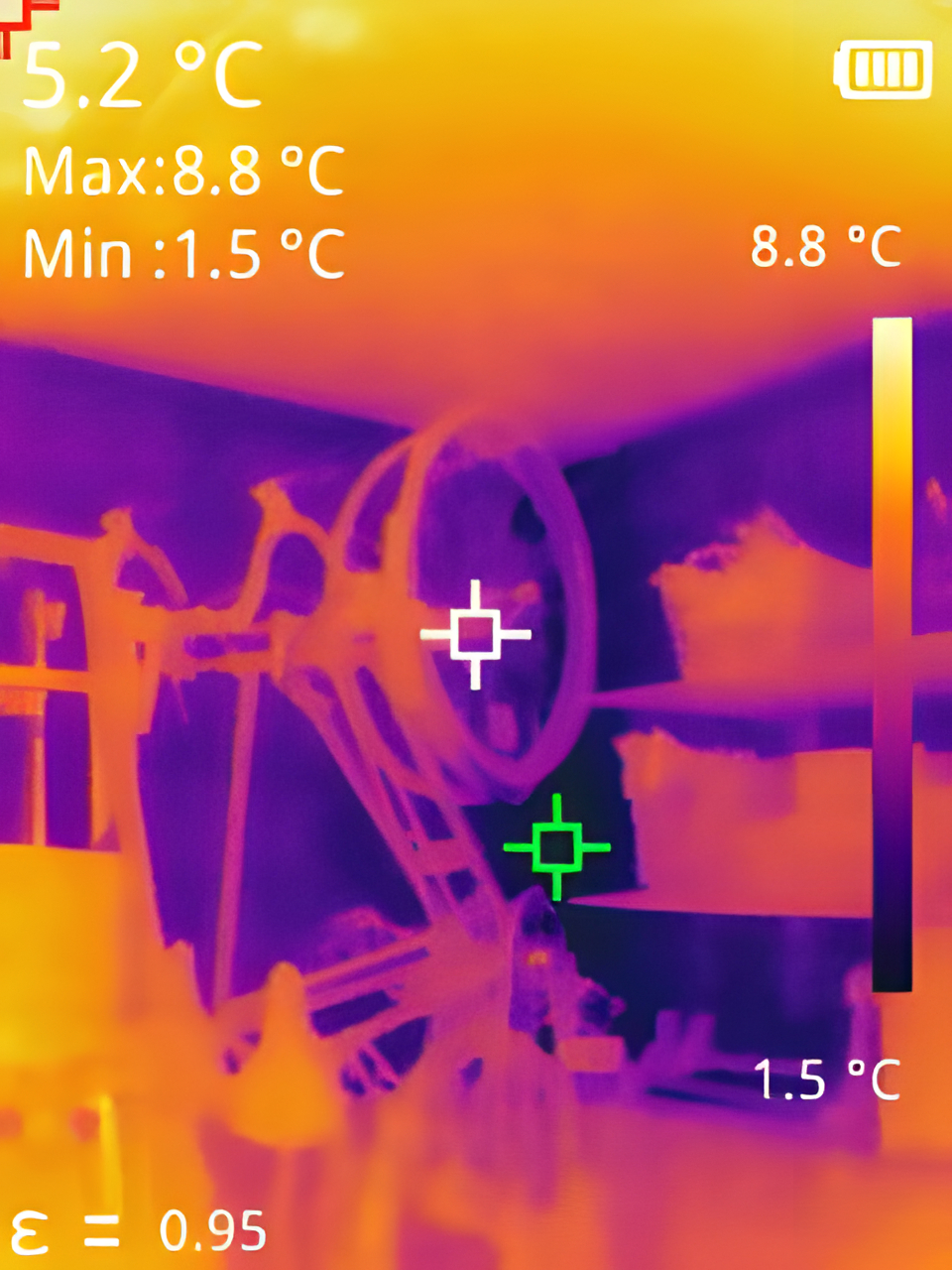

Dans la cave, le plafond isolé est plus chaud que les murs. Il est possible de repérer les ponts thermiques et de prévoir l’isolation.

Vidéo



Conclusion

Jusqu’à présent j’utilisais un thermomètre sans contact. C’est pratique mais il faut effectuer plusieurs mesures pour se faire une idée de la répartition des températures. Avec cette caméra on a directement et instantanément sous les yeux la totalité des mesures.

Les mesures sont valides de 0,5 à 5 mètres. Au delà, elles ne sont plus qu’indicatives, mais même à 10 ou 15 mètre de distance on peut analyser les fuites thermiques d’un bâtiment. Les choses « cachées » deviennent accessibles, comme des chauffages au sol (sous plancher) ou des canalisations encastrées dans des cloisons ou des murs. La caméra permet de détecter les infiltrations d’eau dans les plafonds ou les fuites d’eau dans les canalisations intégrées.

Avec son allure de pistolet je trouve que c’est une arme « pacifique » efficace pour lutter contre les pertes thermiques dans les bâtiments.

La caméra Vevor SC240N est vendue 242,99€ sur le site Vevor.  Utilisez le code VVGDS5 pour obtenir 5 % de réduction sur tout le site Vevor
(le prix peut varier en fonction du cours du dollar)

Il y aura sans doute un second épisode à cet article puisque je teste régulièrement des cartes SBC Raspberry Pi, Arduino… que je mesurais jusqu’à présent avec le thermomètre infrarouge. J’ai reçu des lentilles prévues pour des laser infrarouges (les lentilles normales bloquent les infra rouges) et je prévoie de fabriquer des bonnettes pour pouvoir prendre des mesures près des cartes étudiées. actuellement, je suis sous la distance mini de la caméra et les images sont floues…
