X300 une carte d’extension pour votre Raspberry Pi

x300_250pxIl y a pile (CR2032) un an, je vous avais présenté la carte X100 de Suptronics. La gamme s’est étendue et je vous présente aujourd’hui la carte X300 pour le Raspberry Pi B+, qui est l’une des plus intéressantes de la gamme actuelle.
Un HUB USB, un port SATA, une horloge RTC, mais aussi une interface audio et le WIFI sont au programme de cette carte d’extension vendue sur DealExtreme.

Carte Suptronics X300

Présentation

Alors que des « clones » améliorés du Raspberry Pi tentent de se faire une place sur le marché des nano-ordinateurs (Banana Pi, HummingBoard, Orange Pi…), Suptronics a parié pour sa part sur le développement de cartes d’extension qui se basent sur le Raspberry Pi et proposent d’étendre ses possibilités.

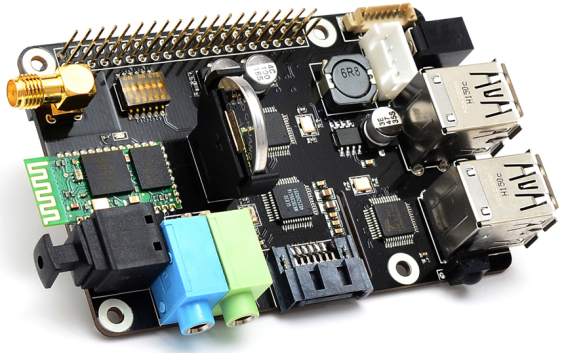

x300_860pC’est aussi le moyen de bénéficier de la communauté Raspberry Pi. Les autres cartes ont un peu de mal de ce côté là… (enfin c’est mon avis et vous avez le droit de ne pas être d’accord 😉 )

Caractéristiques principales

Tension d’alimentation  – 6v= à 21v= ramenés à 5V, 4A par un convertisseur  à découpage
pour alimenter le Raspberry Pi
Port SATA  – Permet de connecter des périphériques SATA à votre Raspberry Pi
Audio  – Entrée Micro : jack 3.5 mm
– Sortie audio stéréo : jack 3.5 mm
– Sortie SPDIF
– Connecteur E/S Audio (Entrée Microphone et ampli stéréo 2×3.3W)
Sans Fil
 – WiFi (IEEE 802.11b/g/n) avec antenne externe
– Récepteur IR (38KHz) pour télécommande
– Interface série Bluetooth
USB
 – hub USB alimenté avec 3 ports
Horloge temps réel (RTC)  –  Basée sur le DS3231SN avec pile CR2032 incluse
Divers  – Connecteur de sortie alimentation
– Ouverture pour le câble plat de la caméra qui peut être utilisée
avec la carte X300 en place
– DIP switch pour gérer la connexion au GPIO du raspberry Pi B+
– Connexion directe sur le GPIO du Raspberry Pi B+
– Pas de soudure ni de câblage à réaliser
– Duplication du port GPIO 40 broches du R-Pi pour utilisation
d’autres cartes d’extension
– Conçue spécifiquement pour le Raspberry Pi B+
Dimensions  – 85 x 56mm (Même taille que le Raspberry Pi)

Contenu du kit

  • 1 x carte d’extension X300
  • 1 x adaptateur USB
  • 1 x Antenne WiFi 2.4GHz
  • 4 x entretoises nylon (M3 x 20mm)
  • 8 x vis nylon (M3 x 6mm)

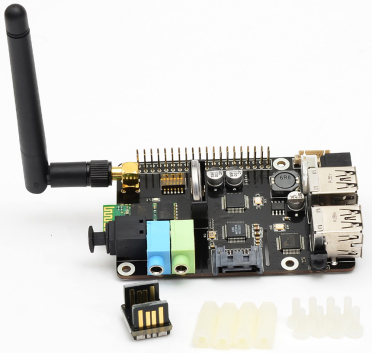

x300_860p1Guide de démarrage rapide

Montage de la carte d’extension

assembly_275p1 Passez les quatre vis dans les trous de montage par la face inférieure du Raspberry Pi. Vissez l’entretoise à la main jusqu’à ce qu’elle soit bien serrée.
assembly_275p2  Connectez la carte X300 sur le connecteur GPIO du Raspberry Pi et mettez en place les 4 écrous nylon.
assembly_275p4  Insérez l’adaptateur USB pour relier un des ports USB du Raspberry Pi à un port USB de la carte X300.
assembly_275p5  Enfin connectez l’antenne WiFi. Votre carte X300 est prête à fonctionner…



Téléchargement et installation de l’image système [optionnel]

SupTronics a créé une image de carte SD basée sur une Raspbian, que vous pouvez télécharger pour faire fonctionner directement votre Raspberry Pi et une des cartes de la série X.

L’image à télécharger :

  • Basée sur RASPBIAN (Version du 20 juin 2014)
  • Rpi-update est inclus dans l’image
  • Firmware et noyau Linux tels que disponibles en juin  2014
  • Alsamixer installé et configuré
  • Horloge RTC configurée
  • Télécommande Infra Rouge configurée

Téléchargement de l’image

L’image (884 Mo) peut être téléchargée en cliquant sur ce lien : 2014-06-20-wheezy-raspbian-X300_V01.zip

Installation de l’image

Pour installer l’image, il faudra d’abord la dézipper puis transférer le fichier .img obtenu sur une carte SD de 4Go minimum. Si vous êtes sous Windows il faudra utiliser win32DiskImager. Sous Linux c’est dd qui sera utilisé. N’essayez pas de copier l’image par glisser-déplacer ou par une autre méthode que dd ou win32DiskImager car la carte SD obtenue ne fonctionnerait pas. Si vous ne voyez pas trop ce que tout ceci signifie, il existe un guide for beginners pour préparer votre carte SD.

Interface d’entrée/sortie Audio

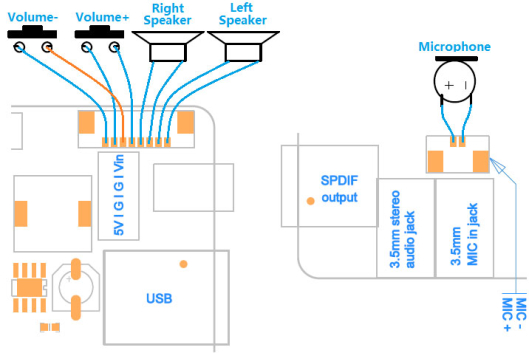

x300_spkLe schéma ci-dessus indique comment connecter le micro, les haut-parleurs ainsi que les poussoirs servant au réglage du volume.

Autres installations et paramétrages

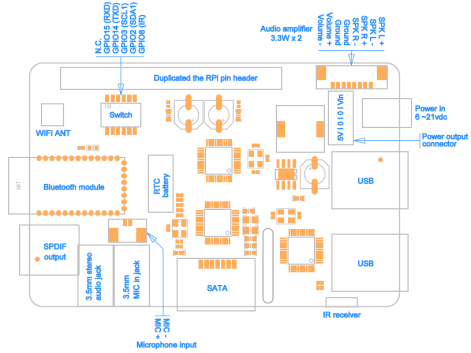

x300_860p5Le site de Suptronics donne les indications pour installer et configurer les pilotes nécessaires au bon fonctionnement de la carte X300.

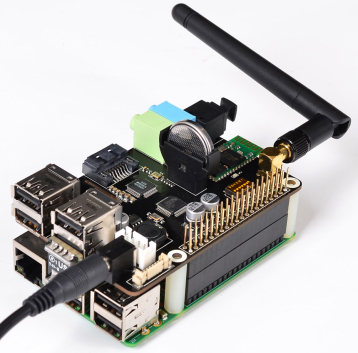

x300_860p2

Carte X300 sur un Raspberry Pi B+

x300_860p6

Carte X300 sur un Raspberry Pi B+, équipée d’un cordon d’alimentation avec interrupteur. Une carte d’extension GPIO est superposée à la X300.

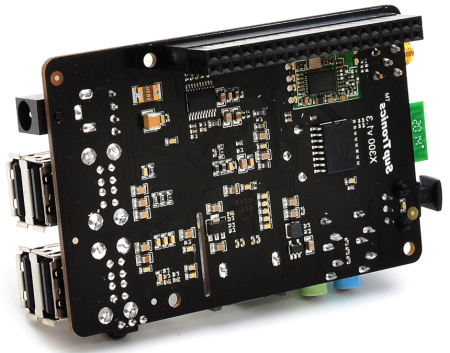

x300_860p4

Les dessous de la X300

Combien ça coûte ?

Sur dx.com vous trouverez cette carte aux alentours de 50$. J’ai questionné le fabricant qui m’a également aiguillé sur aliexpress.com, site sur lequel on trouve la carte X300 autour de 40$…

Par contre vu la faible demande de la carte Compute Module, il n’y a pas de date de sortie pour la carte X500 qui est opérationnelle, mais pas produite pour le moment :

« Hello Francois,
Thanks for your email and interesting in our products.
Yes, you can find more detials on our website : http://www.suptronics.com/Xseries.html
And you can buy this series board & accessories on http://www.aliexpress.com/store/1500815
As for output date of X500, It is still not confirmed yet as marketing demand of Raspberry Pi Compute Module is small so we are delaying production of this expansion board. but design was finished for a long time.
Kindly please advise if addtinal information needed.
Thanks.
Hyman«

Conclusion

Avec le Raspberry Pi 2 qui vient de sortir, cette carte pourrait faire un bel ensemble, en lui ajoutant un port SATA et des possibilités audio. A vérifier la compatibilité au niveau système… Mais on passe aux alentours de 100€ l’ensemble.

Si vous utilisez cette carte ou si elle vous inspire, n’hésitez pas à en faire part aux lecteurs du blog dans les commentaires ci-dessous 😉

Merci à Luc qui m’a signalé cette information
