Un Raspberry Pi Français à l’assaut de la stratosphère

fab4space_250pxlLancé de Boissières (situé à une dizaine de km au sud-ouest de Nîmes) le 2 novembre 2014, le ballon rêvé par Fabrice a pris son envol pour atteindre une altitude de 27 km.
Il faut se rappeler qu’un Boeing 747 ou 787 ne dépasse pas 13 km…
Préparé depuis plus de 2 ans, ce vol a abouti grâce à une préparation minutieuse. Fabrice (F4HHV) a même passé l’examen de radioamateur pour pouvoir utiliser les balises en VHF et UHF qui émettent pendant et après le vol.
L’expérience a permis de tester la résistance d’un écran OLED dans les conditions extrêmes de la stratosphère (-50 à -60°C).

Un ballon français équipé d’un Raspberry Pi à l’assaut de la stratosphère

atmosphere

Les différentes couches de l’atmosphère terrestre

La genèse du projet fab4space

C’est il y a deux ans que Fabrice s’est lancé ce défi : photographier notre planète et son atmosphère bleue ainsi que le noir de l’espace.
Fabrice est ingénieur, développeur spécialisé dans les systèmes embarqués (ça aide !) et il habite Boissières (dans le Gard) d’où le ballon a décollé.
Son idée : inclure dans le champ de la caméra un écran OLED chargé d’afficher les paramètres de vol (altitude et température extérieure). Ceci avec une forte luminosité et par des températures de -50°C… c’est un écran OLED ILSoft qui a été choisi pour cette mission.
Fabrice a modifié le driver SPI entre autres pour améliorer la luminosité et le taux de rafraichissement.
D’autre part la caméra doit capturer en parallèle des images et une vidéo de l’ensemble du vol sans interruption. Ceci a été permis par l’utilisation de raspimjpeg.
Depuis un an le rythme s’est accéléré avec la réalisation concrète du projet (hardware et software).

Les prototypes

Un premier prototype a été réalisé sur table dès septembre 2012. Bien entendu il a beaucoup évolué depuis cette date !

fab4space_proto_sept_2012

Le prototype de juin 2012

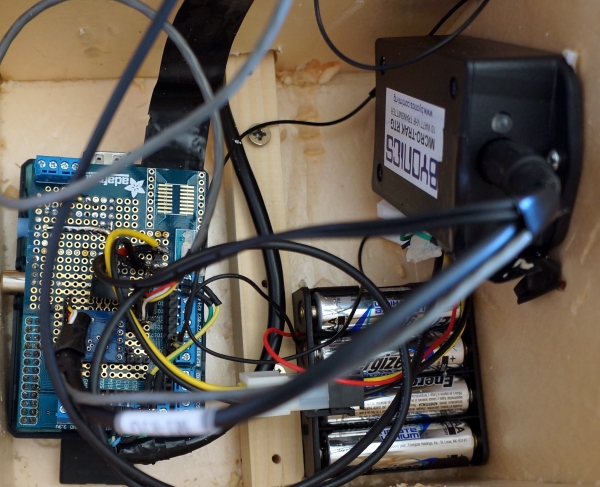

Un des derniers modèles avant la réalisation finale date de juin 2014. Cette fois le matériel est en place, ce qui permet de mieux préparer la mission. On reconnait le tracker APRS Byonics à droite et la carte prototype Adafruit sur le dessus du Raspberry Pi.

fab4space_int_nacelle_juin2014

Le matériel et le logiciel

Vous trouverez sur le site fab4space.com la description complète du matériel et du logiciel mis en œuvre pour cette expérience.

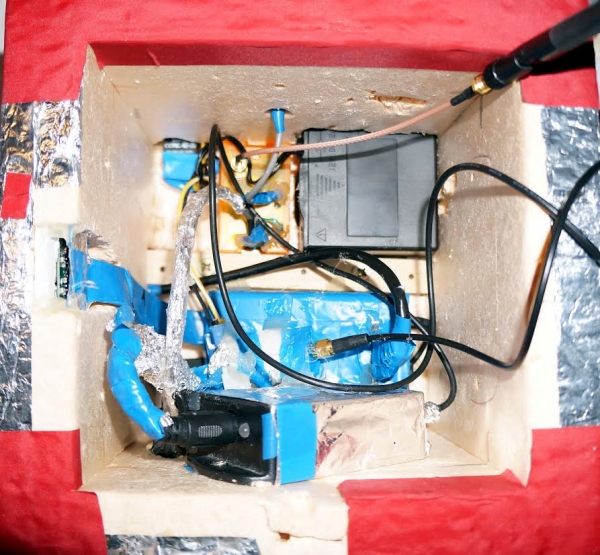

nacelleIci l’intérieur de la nacelle avec le matériel en place. Notez l’épaisseur de polystyrène servant d’isolant thermique, et le blindage en feuille d’aluminium qui fait également office de réflecteur radar, obligatoire sur ce genre d’engin. La nacelle mesure 20x20x20cm.

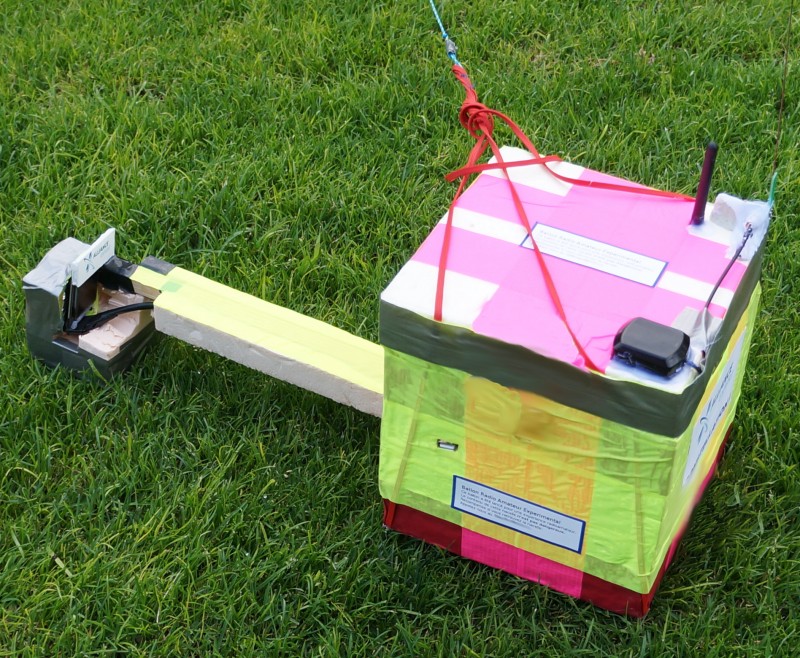

fab4space_payloadEnfin voici CONSTELLATION, la nacelle prête à l’envol avec son système de suspension au ballon. Le bloc rectangulaire sur le dessus à droite est l’antenne GPS. L’antenne de la balise UHF dépasse de l’autre côté de la nacelle. On aperçoit également la prise USB accessible pour des raisons de maintenance.

On aperçoit à l’arrière de la nacelle le logo du sponsor de l’opération : Alliance Expert.

L’ensemble nacelle + parachute pèse 1200 grammes. Le ballon pèse également 1200 grammes. 3m3 d’hélium ont été nécessaires pour obtenir une vitesse ascensionnelle de 5 m/s environ.

L’écran OLED se situe à gauche, au bout du bras support.

L’alimentation est assurée par 8 piles Lithium 1,5V Energizer Ultimate. Elles alimentent directement le tracker APRS en 12V et sont reliées à un convertisseur DC/DC 5V qui alimente le Raspberry Pi et tout le matériel nécessitant du 5V.

Les formalités pour lancer un ballon

Autorisation de la DGAC

Bien entendu il n’est pas question de lancer un ballon sans avoir obtenu les autorisations nécessaires car il représente un danger pour le trafic aérien (imaginez qu’il soit avalé par le réacteur d’un Airbus…) !

Un dossier technique comprenant tous les détails a donc été déposé à la DGAC (Direction Générale de l’Aviation Civile) 2 mois avant la date de lancement du ballon. Une fois le dossier validé, Fabrice a proposé des dates pour le lâcher et a contacté le centre de contrôle aérien 10 minutes avant le lancement, pour confirmer l’autorisation de lâcher.

Le jour exact du décollage a été choisi en fonction des prévisions de chute calculées 2-3 jours auparavant sur http://predict.habhub.org/hourly/diegoesep/ qui donne les prévisions heure par heure à une semaine à partir du point de lâcher prévu.

Émission amateur

Pour pouvoir émettre des informations technique et de géolocalisation de la nacelle, Fabrice a passé l’examen de radioamateur. Cela lui a permis d’utiliser des émetteurs dans les bandes réservées à l’usage des radioamateurs.

Le tracker APRS envoyait ses signaux sur 145,650 MHz sur une antenne dipole de Byonics.

La balise UHF est un émetteur openLRS NG de 1W. Il est basé sur un Arduino pour lequel Fabrice a créé un nouveau firmware qui détecte le moment de l’impact au sol (basé sur les informations GPS ou sur le temps écoulé depuis le lâcher du ballon). A partir de ce moment la balise transmet la position GPS en MaidenHeadLocator en Morse sur 436.650Mhz (si le GPS ne fonctionne plus au bout d’un temps prédéfini la balise transmet l’indicatif de Fabrice (F4HHV) en Morse). C’est d’ailleurs ainsi qu’il a pu retrouver la nacelle précisément par radiogoniométrie grâce à cette balise 🙂 .

Le vol

Le lâcher

fab4space_ballon_full

L’équipe juste avant le lâcher

fab4space_lacher

Et c’est parti… !

Le lancement a eu lieu le 2 novembre 2014 à Boissières.

Les images

C’est la récompense de cette mission, Fabrice a récolté des images vraiment superbes. En voici quelques-unes. Pour admirer les autres rendez vous sur fab4space.com !

fab4space_nuages

Juste au dessus des nuages – Cliquez pour agrandir

fab4space_mediterranee_600px

Une vue sur la Méditerranée – Cliquez pour agrandir

fab4space_rhone

Le delta du Rhône – Cliquez pour agrandir

fab4space_espace

L’espace n’est pas loin… – Cliquez pour agrandir

La vidéo

L’éclatement du ballon

Après avoir atteint son altitude maximale, le ballon éclate sous la pression de l’hélium :

fab4space_eclatement_ballon28.1km

Éclatement du ballon saisi par la caméra du Raspberry Pi

fab4space_profil_vol

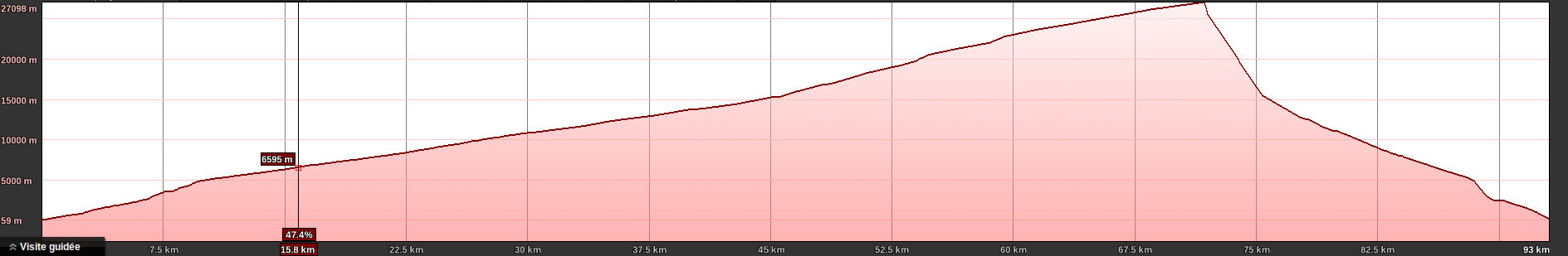

Profil du vol du ballon – Cliquez pour agrandir

Fabrice commente le vol de Constellation :

« L’ascension a duré 1h30 et la descente 30 mn. On voit sur la courbe l’altitude par rapport à la distance parcourue depuis le point du lâcher. Le parachute est prévu pour se déclencher automatiquement car le poids de la nacelle le tire vers le bas une fois que le ballon a éclaté. On peux voir sur la courbe que de 27000m à 15000m le parachute n’avait que peu d’effet car il y a peu d’air, alors qu’a partir de 15000m la nacelle est freinée dans sa descente pour garder une vitesse de l’ordre de 5 mètres par seconde jusqu’à l’impact au sol.«

La récupération

A l’issue du vol, la nacelle est retombée à 55 km environ (à vol d’oiseau) de son point de départ. Grâce à la balise embarquée, la nacelle a été retrouvée et elle était intacte :

fab4space_recup

La nacelle après sa récupération

Le sponsor

Si une aventure comme celle-ci nécessite de l’investissement en temps et en énergie, il faut également financer le matériel qu’il soit électronique ou aéronautique (ballon, hélium, parachute…).

Le rôle du sponsor de ce lancement a donc été vital et le partenariat mis en place entre Alliance Expert et Fabrice a permis cette réalisation.

Je pense qu’il faut encourager ce genre d’initiatives qui est à l’origine de telles expériences 🙂

Conclusion

Nul doute que ce premier lâcher constitue un galop d’essai et que de nouvelles expériences aux frontières de notre petite planète bleue trottent déjà dans l’esprit de Fabrice…

Les belles images et la réussite de cette réalisation montrent qu’il est possible de faire aussi bien en France que dans les autres pays… Vous en doutiez ?

Merci à Fabrice qui a souhaité partager cette informations avec les lecteurs du blog et sans doute à bientôt pour un nouvel envol !

fab4space_equipe
