Un cluster de 16 Raspberry Pi Zero

cluster_pizero_250pxIdein est une start-up japonaise. Elle utilisé un Raspberry Pi Compute Module pour créer Actbulb, un dispositif multi-fonctionnel pour des applications utilisant le calcul de la détection de mouvement et l’analyse de données. Ce produit se visse dans une douille d’ampoule normale.
Pour leurs tests internes, ils ont décidé de créer un cluster de 16 cartes Raspberry Pi zéro.

Un cluster de 16 Raspberry Pi Zero

Actbulb

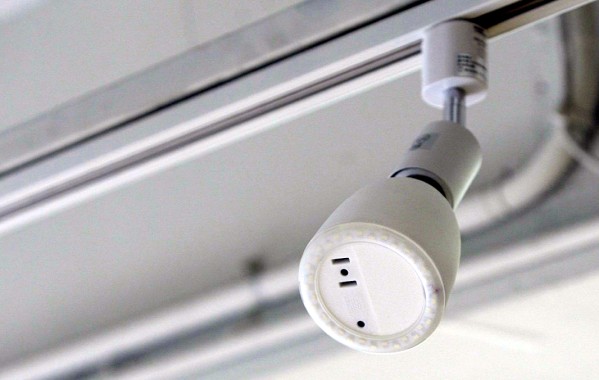

actbulb_socketActbulb, le projet de la startup japonaise, est un détecteur de mouvements intelligent, basé sur un Compute Module.

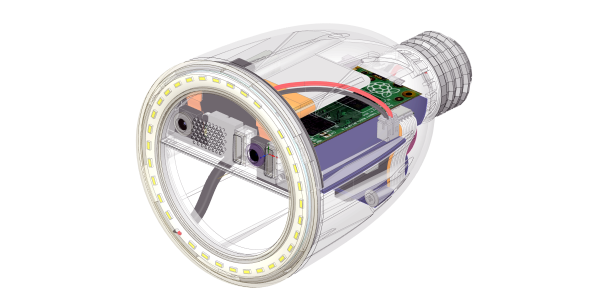

ActbulbDesignBackground_600pxIntégré dans un boîtier qui peut remplacer une lampe à culot vissable E27 (de 27mm), le Compute Module de la Fondation Raspberry Pi assure des fonctions de détection intelligentes.

Le cluster de 16 Raspberry Pi Zero

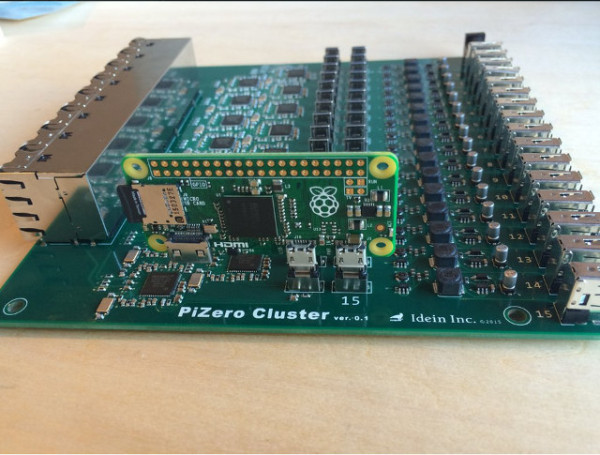

Raspberry_Pi_Zero_Cluster_600px

La carte Cluster Pizero Cluster dispose de 32 ports micro USB pour l’alimentation et les données (deux pour chaque Raspberry Pi Zero). Elle comporte également 16 ports USB de type A, et 16 connecteurs Ethernet. Idein a probablement créé cette carte pour tester ActBulb, comme Koichi Nakamura, PDG et fondateur d’Idein mentionné que:

« Nous créons un dispositif de détection qui utilise le Compute Module Raspberry Pi. Donc, nous avons besoin de beaucoup de Raspberry Pi pour le développement et les tests. Puisque nous allons utiliser le GPU du RasPi pour le traitement de l’image, le deep learning, etc. Nous avons un besoin réel de Raspberry Pi, mais pas seulement comme machines Linux. Pour autre chose. Ils peuvent être utilisés pour flasher les eMMC de nos appareils via les ports USB, lorsque nous avons à le faire.«

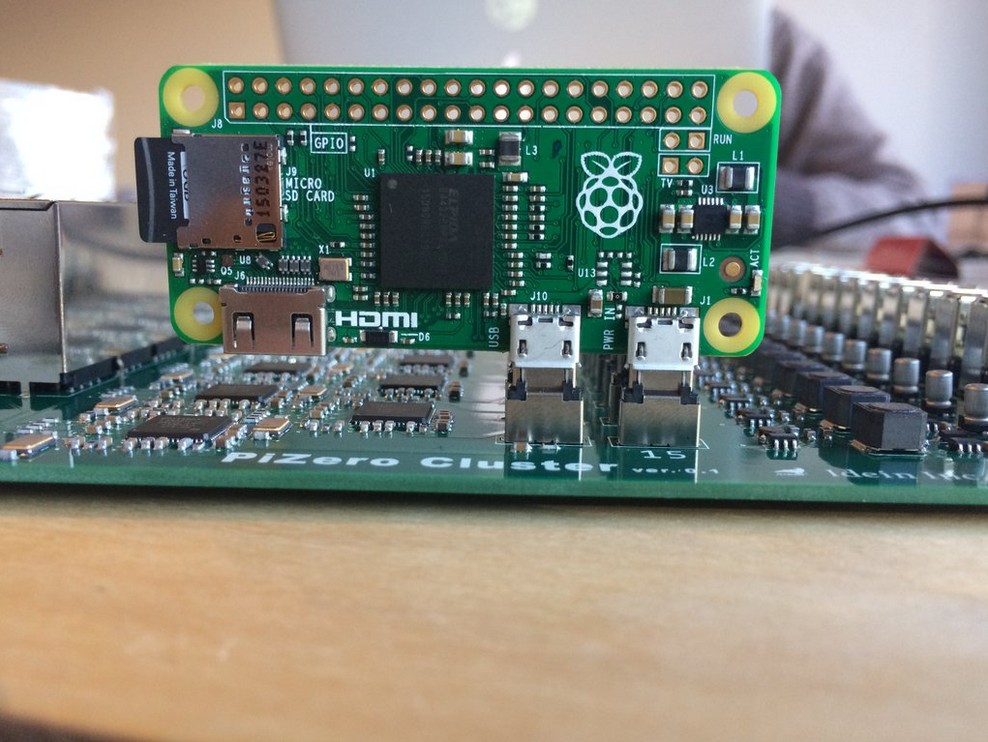

cluster01_600px

Cliquez pour agrandir

Vous avez sans doute remarqué qu’il n’y a qu’un seul Raspberry Pi Zero sur la carte Cluster… C’est tout simplement parce qu’il n’y en a pas plus, et que les cartes Pi Zero ne sont pas disponibles sur le marché.

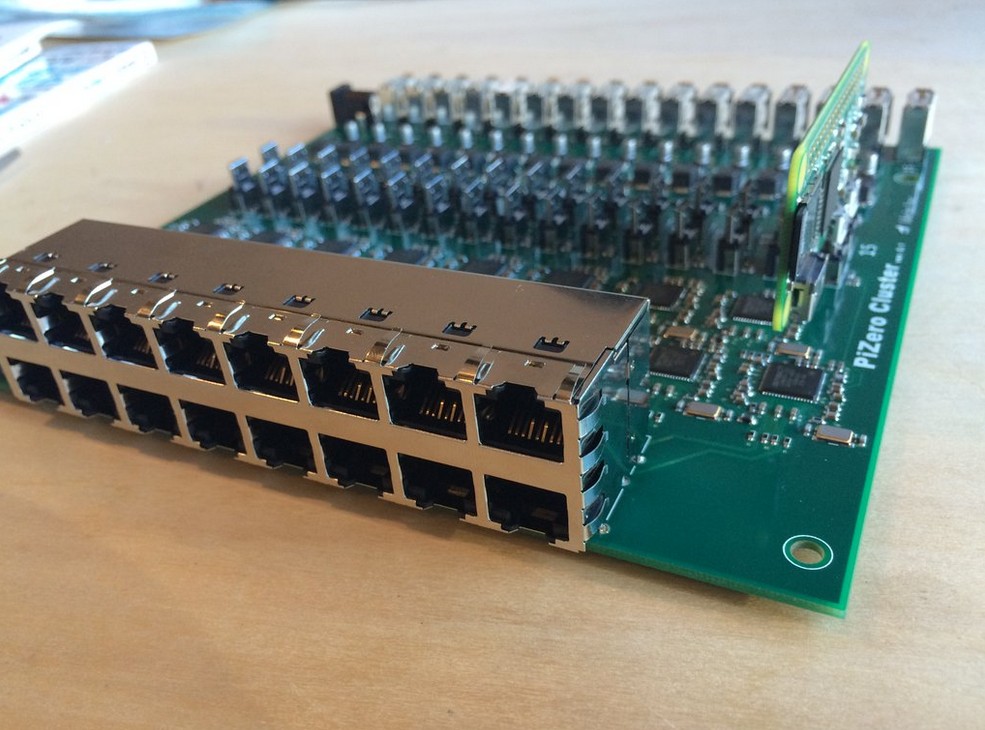

cluster02_600px

Cliquez pour agrandir

La fondation Raspberry Pi a lancé la fabrication de nouveaux exemplaires (voir ci-dessous), mais ils n’en vendront qu’un par client pour le moment en raison de la forte demande. Ça pourra prendre un certain temps pour que la carte soit garnie de ses 16 PiZero… Même en supposant qu’ils se fassent aider par la famille ou les amis 😉

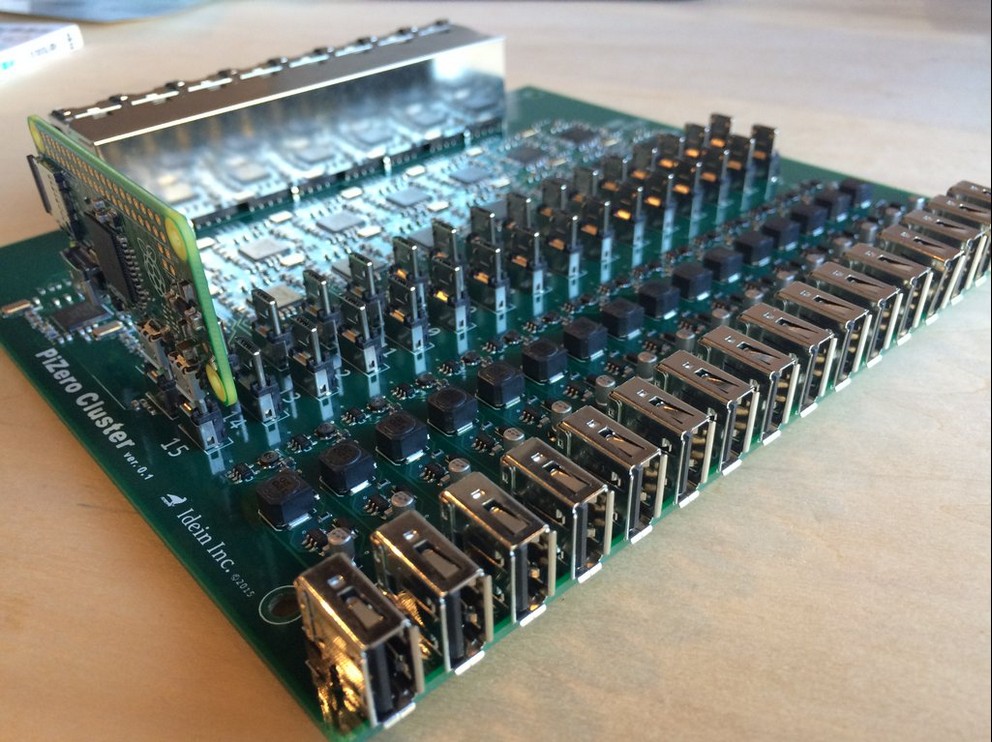

cluster03_600px

Cliquez pour agrandir

Dernière minute

Après la publication des informations sur leur carte PiZero cluster, Idein a eu beaucoup de retours et de demandes…

L’entreprise projette d’intégrer un commutateur Ethernet, d’ajouter des connecteurs GPIO, etc .. et probablement de vendre la carte. A suivre donc…

Les Raspberry Pi Zero en production

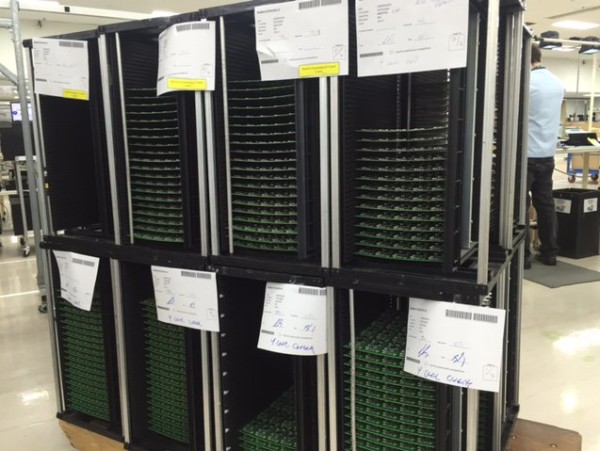

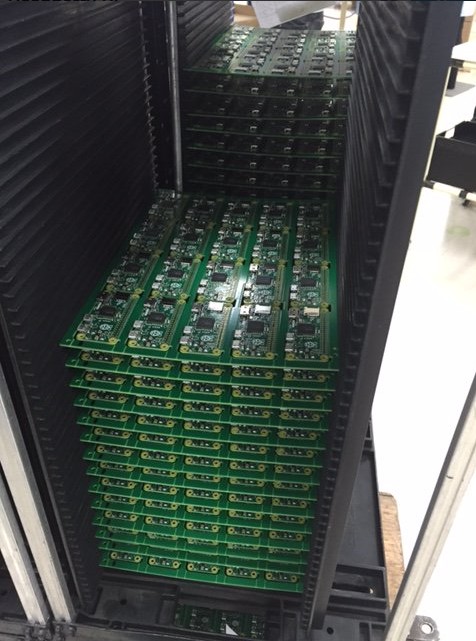

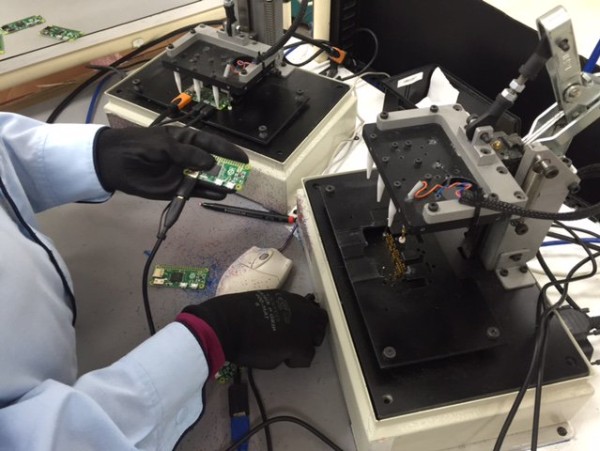

fab_pizero0 fab_pizero1 fab_pizero2La production de Raspberry Pi Zero bat son plein pour répondre à la demande. Pour info, dans le bac ci-dessus il y en a 280 ! Et pas loin de 2000 sur la photo du dessus 🙂

Patience ils arrivent !

Conclusion

Que faire avec un cluster de 16 PiZero ? Ne pas oublier qu’il s’agit de Soc BCM 2835 mono cœur avec 512 Mo de RAM, et à part pour des formations au calcul distribué à moindre coût… Si vous avez des idées.

Sources

This is What a 16 Raspberry Pi Zero Cluster Board Looks Like
