Un adaptateur VGA sur le GPIO du Raspberry Pi B+

VGA_250pxCet adaptateur passif permet la connexion directe d’un moniteur VGA sur le GPIO du Raspberry Pi.
Comme le Raspberry Pi n’a pas de connexion VGA, les options sont soit d’utiliser un câble adaptateur HDMI vers VGA, soit d’investir dans une carte d’extension qui intègre ce genre de convertisseur.
Il existe maintenant un moyen beaucoup moins cher de le faire avec en plus l’avantage d’utiliser un moniteur VGA indépendant de la sortie HDMI du Raspberry Pi.

Gert van Loo, qui a développé les premières cartes Raspberry Pi, la Gertboard et la Gertduino a  créé un adaptateur VGA qui est connecté au port GPIO du Raspberry Pi B+. Et vous pouvez facilement reproduire cet adaptateur.

VGA-My_Pi_700

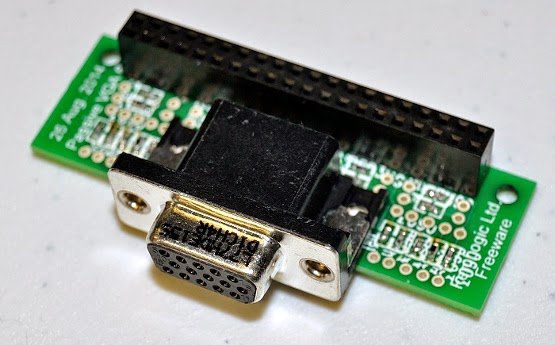

L’adaptateur GPIO => VGA

Gert (qui est ingénieur chez Broadcom) a constaté que le SoC BCM2835 qui équipe le Raspberry Pi est équipé d’une interface parallèle : le GPIO. Dans la version B+ de notre framboise, le nombre de broches est passé à 40 et il y a suffisamment de sortie pour envisager de créer cette sortie VGA. De plus ce port VGA reste indépendant du port HDMI qui peut être utilisé par ailleurs. Le nombre de sorties autorise la génération d’images composées de  262144 couleurs.

schema_vga_600px

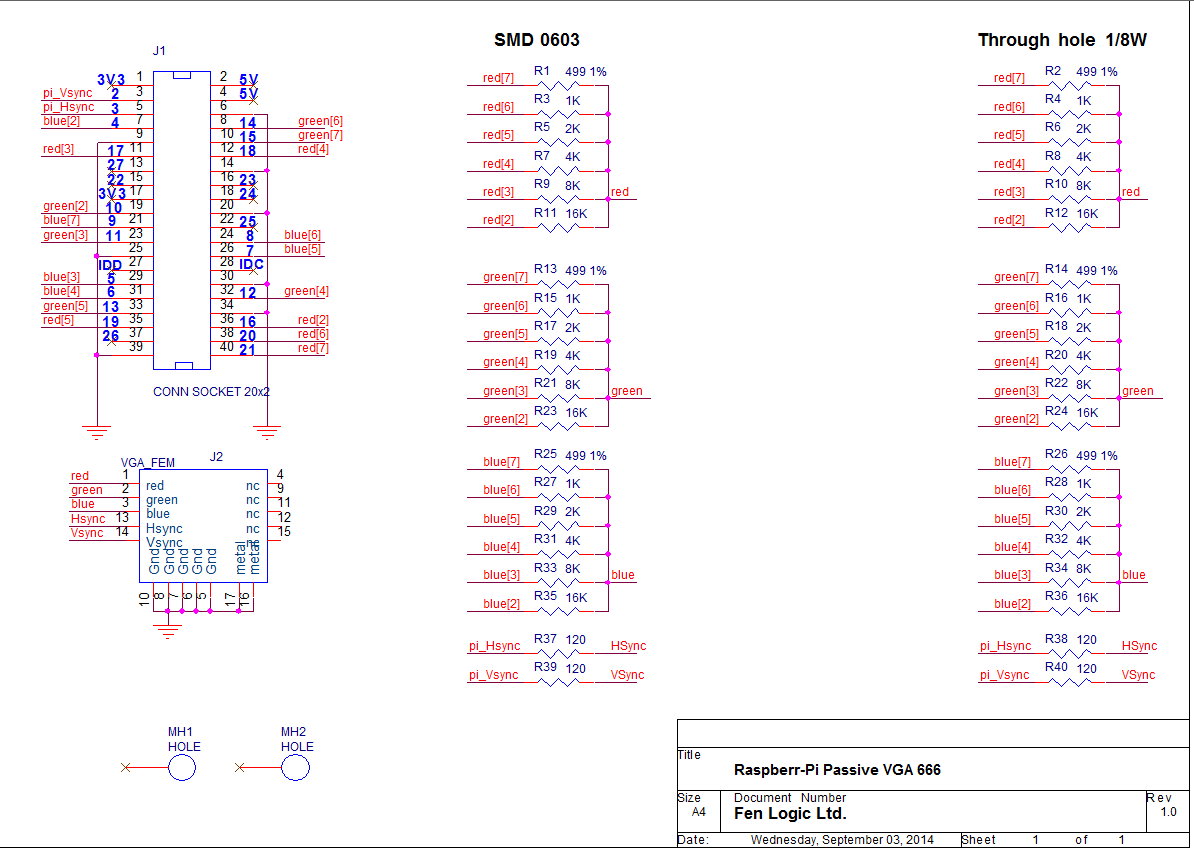

Le schéma de l’interface VGA passive – Cliquez pour agrandir

L’inconvénient est que cet adaptateur utilise la plupart des broches du GPIO, n’en laissant que 6 de libres. Il est possible de contourner ceci en diminuant la quantité de couleurs prises en charge (et donc bien entendu de perdre de la qualité d’image) – l’affichage de 262 144 couleurs nécessite six bits par canal. Pour générer les signaux RGB (rouge, vert, bleu), chaque groupe de six broches GPIO spécifiques à la couleur considérée est relié à une série de résistances qui agit comme un DAC archaïque. Ceci permet de créer les tensions nécessaires pour chaque couleur.

Gert_VGA_700

Démonstration de l’adaptateur par Gerd – Affichage VGA 1080p60

Deux autres broches du GPIO sont réservées pour les signaux de synchronisation verticale et horizontale.

Conclusion

Cet « adaptateur VGA du pauvre » ne nécessite aucun composant actif… il peut se réaliser très simplement avec une poignée de résistances et un bout de carte (voir ci-dessous). Il est capable d’afficher du 1080p60…

Gert a mis tout le nécessaire pour la réalisation de cet adaptateur sur GitHub, il y a même une documentation en PDF.

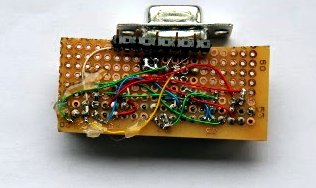

IMG_0545.resized
