Publié le 17 septembre 2015 - par

SNOC lance une carte SigFox pour le Raspberry Pi

rpisigfox_250pxLa SNOC (Société Nationale des Objets Connectés) vient de lancer RpiSigFox, une carte d’extension pour le Raspberry Pi permettant de le relier au réseau SigFox
Ah, j’en vois qui font la même tête que moi quand j’ai vu ce nom pour la première fois 😉 C’est quoi ce truc ? Alors avant de découvrir RpiSigFox, si on s’intéressait à SigFox… On y va ?

La carte RpiSigFox de la SNOC

Le réseau SigFox

C’est en 2009 que la startup française SIGFOX a été créée et s’est implantée à Labège, près de Toulouse. C’est un opérateur télécom de l’Internet des objets. En France, fin 2014, son réseau cellulaire comportait 1 300 antennes.

logo_sigfox

Cette société est spécialisée dans le M2M (Machine to Machine) par l’intermédiaire de réseaux bas débit. Sa technologie radio UNB (Ultra narrow band) lui permet de bâtir un réseau cellulaire bas-débit, économe en énergie. Ce type de réseau est déployé dans les bandes de fréquences ISM, disponibles mondialement sans licence. La bande de fréquence utilisée en Europe est le 868 MHz.

Fin avril 2014, Anne Lauvergeon (ex présidente du directoire d’Areva) prend la tête de son conseil d’administration. (source wikipedia)

Les débuts

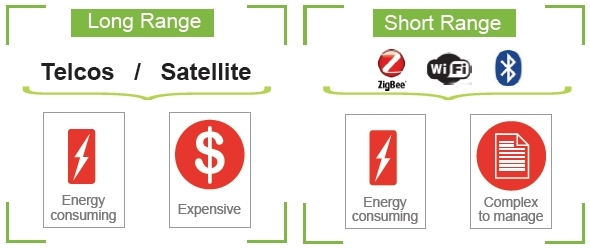

sigfox_existant

Avant la mise en place du réseau SigFox existaient deux options pour connecter les objets :

  • La longue distance (avec télécoms (GSM) et liaisons satellite) avec un coût d’exploitation élevé et une forte consommation d’énergie.
  • La courte distance reposant sur des moyens comme ZigBee, WiFi, BlueTooth… qui sont également consommateurs d’énergie et assez complexes à gérer.

 SigFox en France

L’idée de SigFox est de déployer une connectivité cellulaire mondiale pour l’Internet des objets, entièrement dédiée aux communications à bas débit.

« Depuis vingt ans, les fabricants d’électronique n’avaient d’yeux que pour les téléphones mobiles et l’augmentation des capacités et des flux. Basés sur le dicton « Qui peut le plus, peut le moins », ils ont travaillé sur l’amélioration des réseaux cellulaires, de GSM à la LTE, en pensant à leurs technologies en vue d’élaborer des solutions à faible coût et faible consommation d’énergie. Cependant, les solutions hybrides qui en résultent ne peuvent pas satisfaire les contraintes économiques majeures de l’IdO. La technologie Ultra Narrow Band, quelque peu oubliée, est parfaitement pertinente quand vous avez un cloud pour gérer le volume et la complexité, tout en gardant un protocole simple, fiable et optimisé pour des milliards d’objets en attente de ce lien » dit Christophe Fourtet, fondateur et Directeur Scientifique de SIGFOX.

En France, TDF est le partenaire de SigFox pour la mise en place du réseau. Avec un parc de plus de 8400 points hauts répartis sur tout le territoire, TDF dispose d’un patrimoine unique d’emplacements dédiés à l’hébergement d’équipements télécoms et audiovisuels. Et, depuis quelque temps, le diffuseur technique est particulièrement offensif sur le créneau des réseaux dédiés aux communications de machine à machine. En juin 2013 Sigfox signait ainsi un accord avec TDF afin d’étendre rapidement la couverture de son réseau dans l’Hexagone en profitant desdits points hauts. (source lembarque.com)

logo-sigfox

Le réseau SigFox fonctionne sur la bande ISM 868Mhz, en respectant les limitations de puissance de cette bande mais également le duty-cycle (période d’activité) ce qui limite le nombre de messages par jour.

Et ailleurs ?

Le déploiement est en cours. Ainsi en Belgique Engie (ex GDF Suez) crée une filiale, « Engie M2M », qui aura pour (seule) mission de déployer le réseau Sigfox dans le pays. Le groupe va investir 4 millions d’euros dans cette nouvelle entité. La Belgique deviendra ainsi le septième pays européen irrigué par le réseau bas débit longue portée inventé par la start-up toulousaine, après la France, l’Espagne, le Portugal, la Grande-Bretagne, le Danemark  et les Pays-Bas.  Le rythme de déploiement du réseau devrait s’accélérer dans les prochains mois, avec des annonces de partenariats dans de nouveaux pays.

Engie M2M veut aller vite : après Anvers, d’autres grandes villes seront équipées d’ici la fin de l’année. Le pays devrait être entièrement couvert, par une centaine d’antennes, d’ici fin 2016, Engie M2M espère pouvoir connecter des « milliers d’objets » dans les années à venir pour rentrer dans ses frais. (source usine-digitale)

le-monde-de-sigfox-c-sigfox

Après une levée de fonds record de 100 millions d’euros en début d’année 2015, la société Sigfox a commencé à déployer son réseau dédié à l’internet des objets aux États-Unis et devrait couvrir les dix plus grandes villes américaines d’ici avril 2016. Sigfox a ciblé dix villes majeures parmi lesquelles Boston, Los Angeles, Chicago, Houston, Atlanta et Dallas qu’elle a prévu de relier à son réseau d’ici la fin du premier trimestre 2016. Les villes de New York et de San Francisco sont déjà couvertes. D’ici la fin de l’année 2016, la quasi-totalité du territoire américain devrait être couverte. Le Japon, la Corée, l’Inde seront les étapes suivantes… (source Reuters 16 sept 2015)

Comment ça marche ?

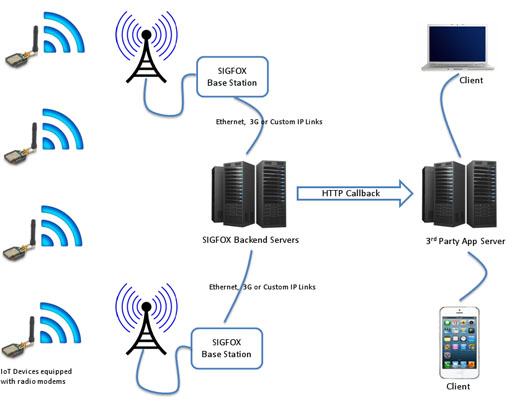

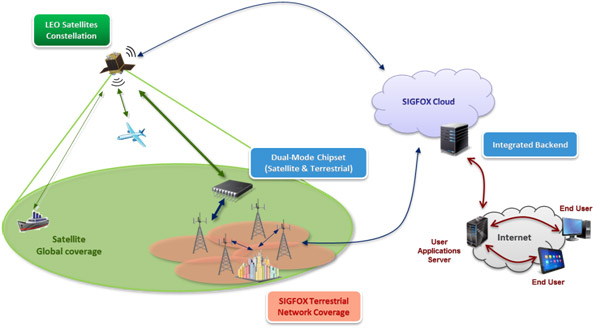

fonctionnement_reseau_sigfoxLe réseau SigFox repose sur des transmissions de données en très faible bande passante, qui consomment peu d’énergie. Moyennant un abonnement annuel (de 1 à quelques euros) les objets connectés peuvent transmettre de 0 à 140 messages par jour sur la bande 868MHz. Chaque message peut contenir jusqu’à 12 octets de données de charge utile.

sigfox-principe

La version actuelle est bidirectionnelle. La cible, ce sont les clients qui souhaitent de temps en temps envoyer un paramètre de configuration vers leurs objets. L’objet reste maitre et peut demander au système d’information s’il y a des données à télécharger. Exemple : Un thermostat envoie la température tous les 30 minutes.

Suite à l’envoi, il reste à l’écoute pendant quelques secondes, afin de recevoir éventuellement une instruction pour augmenter ou baisser la température. Ce fonctionnement permet d’éviter de rester connecté en permanence et permet donc une communication bidirectionnelle tout en assurant une consommation réduite d’énergie. (source domotique-info)

La carte RpiSigFox

SNOC

creationLa Société Nationale des Objets Connectés lance la commercialisation d’une carte d’extension pour l’ordinateur monocarte Raspberry Pi permettant de communiquer sur le réseau SigFox dédié à l’internet des Objets.

La SNOC est une société de la région d’Angers, où existe depuis juin 2015 une Cité des objets connectés.

SNOC_logo angers_the_iot_city

RpiSigFox

rpisigfox

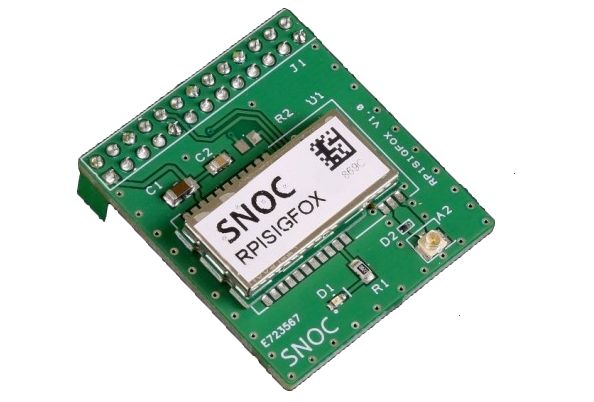

Désireuse d’apporter une solution de prototypage simple à l’univers des makers et au milieu éducatif, la SNOC à créé la carte RPISIGFOX qui a obtenu la certification SigFox. Elle permet grâce à son électronique et ses accessoires, de communiquer simplement sur le nouveau réseau dédié aux objets connectés en moins de 5 minutes.

RPISIGFOX-1-Medium

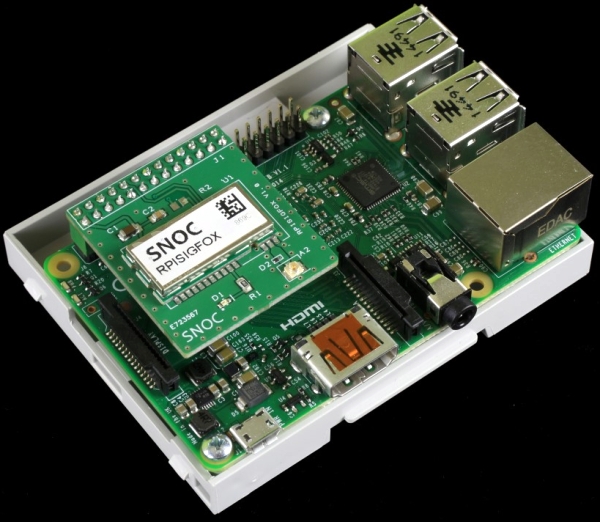

Les informations envoyées grâce à cette nouvelle carte via le réseau SigFox sont réceptionnées en temps réel par la plate-forme de collecte et de traitement des données telemesure.net  développées par la SNOC.

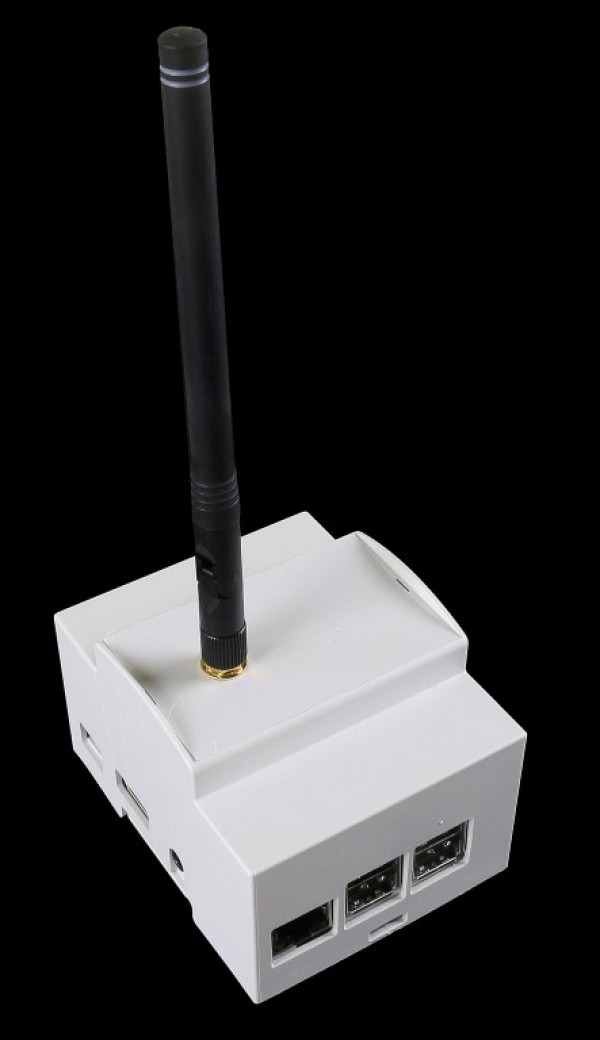

rpisigfox-6_medium_

Vraie alternative aux réseaux mobiles ou au Wi-Fi, le réseau SigFox, disponible en France avec une couverture nationale permet de véhiculer de petites quantités d’informations adaptées aux objets connectés.

rpisigfox-8_medium_

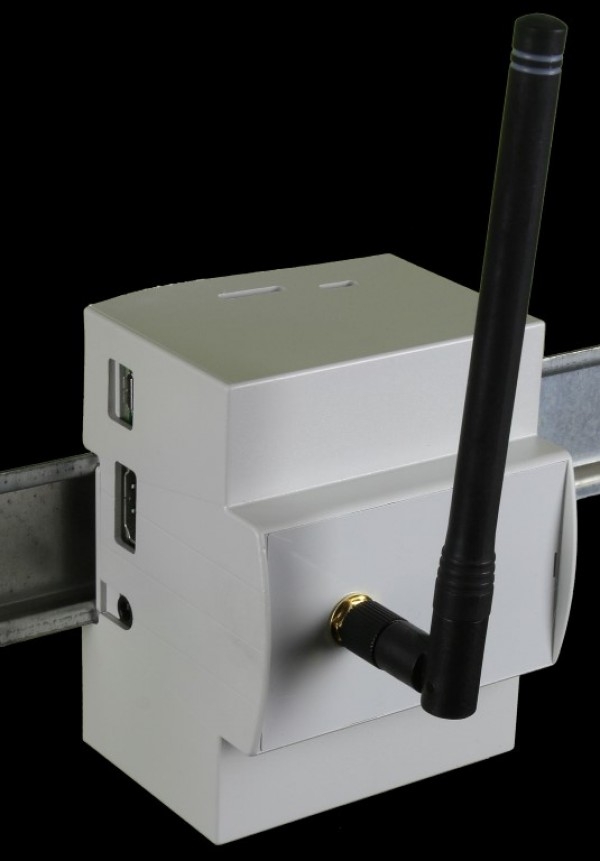

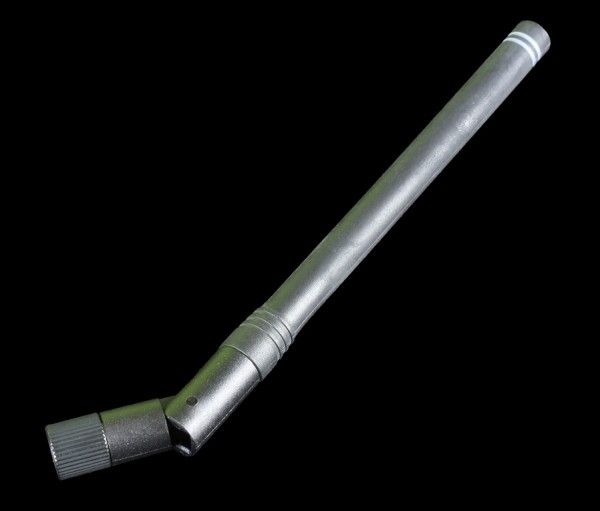

La carte est fournie avec un boîtier pour Raspberry pi 2, une antenne adaptée, un an d’abonnement au réseau SigFox et un accès au système de collecte des données telemesure.net

rpisigfox-4_medium_rpisigfox-5_medium_

Caractéristiques

Cette carte de communication SigFox pour le RaspBerry Pi va vous permettre d’utiliser le réseau SigFox pour trasnmettre des informations ou vous le souhaitez.

La carte RPISigFox pour RaspBerry Pi est certifié SigFox Ready classe 0 (la meilleure), c’est a dire disposant des meilleurs atouts pour communiquer avec le réseau.

SIGFOX fournit un processus de qualification qui teste les qualités de communication radio d’un dispositif et détermine la classe SIGFOX. La catégorie SIGFOX peut être 0, 1, 2 ou 3. La catégorie 0 fournit les meilleures qualités radio et la 3 la moins favorable. Alors qu’un appareil de catégorie 3 pourrait fonctionner dans une zone bien couverte si elle est placée à l’extérieur, il ne sera pas nécessairement couvert s’il est placé à l’intérieur. Un dispositif de catégorie 0 aura les meilleures capacités radio et sera donc bien le mieux adapté pour les endroits difficiles en termes de communication radio (comme les emplacements intérieurs au fond d’une pièce).

Le réseau SigFox vous permet d’envoyer des messages de 12 octets. Avec la carte RpiSigFox vous disposez d’un crédit d’envoi de 140 messages par jour. La vitesse de transmission peut atteindre 100 bits par seconde (une douzaine d’octets).

La carte est fournie avec:

  • Un boitier utilisable sur table ou sur rail DIN

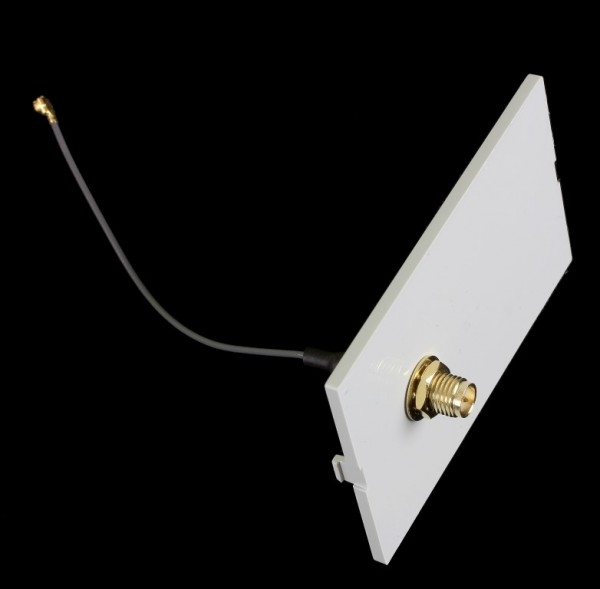

  • Une façade avant usinée avec connecteur d’antenne
  • Une antenne 1/2 onde adaptée
  • Un script Python pour vous simplifier l’envoi des données
  • Un an d’abonnement au réseau SigFox
  • L’accès à vos données via le service telemesure.net

Pour envoyer un message, rien de plus simple grâce au script Python fourni :

python sendsigfox.py 001122334455668899AABBCC

Les scripts de contrôle sont disponibles sur GitHub.

La donnée émise par la carte est disponible immédiatement sur le portail de consultation de données telemesure.net, mais vous avez aussi la possibilité de renvoyer votre message vers une adresse web de votre choix.

Le réseau SigFox est disponible dans les pays suivants:

  • France
  • Espagne
  • Pays Bas

Vous pouvez contacter Yadom pour vérifier la couverture du réseau à une adresse précise en utilisant le formulaire de contact en nous fournissant votre adresse.

Portée et couverture du réseau

Au niveau de la couverture réseau, SigFox assure une couverture quasi-totale pour la France. La carte n’est malheureusement pas encore publique, mais les revendeurs comme Yadom peuvent tester votre adresse sur demande.

La densité des cellules est basée sur une portée moyenne de 30 à 50 Km en zone rurale et 3 à 10 Km en zone urbaine. Les distances peuvent être beaucoup plus importantes pour des objets extérieurs pour lesquels la portée à vue peut atteindre les 1000 Km. (SigFox Whitepaper – p14)

Consommation

Les modems SIGFOX Ready™ fonctionnent avec une faible puissance d’émission. Cela permet des gains sans précédent dans l’efficacité énergétique tout en garantissant des années d’autonomie. La consommation d’émission standard d’un modem SIGFOX Ready™ varie de 20 à 70 mA et il ne consomme pratiquement rien lorsqu’il est inactif.

La consommation d’énergie réelle dépendra du volume et de la fréquence des messages, ainsi que de la puissance d’émission. Notez que la puissance d’émission peut être réglée entre – 20dBM et + 20dBM, vous offrant un champ large pour trouver le meilleur compromis en termes de portée et de consommation. Il convient de noter également que la puissance rayonnée de l’antenne ne doit pas dépasser 25 mW, conformément à la réglementation pour les bandes ISM.

 La consommation exacte dépend énormément du nombre de messages envoyés chaque jour, et avec quelle périodicité. Par exemple un appareil mesurant l’énergie consommée par une installation et envoyant 3 messages par jour, avec une batterie de 2,5Ah et les moyens actuels (GSM) aura une durée de vie de quelques mois. En utilisant SigFox, la durée de vie peut aller jusqu’à 20ans…

Utilisation

L’abonnement fourni vous donne droit à 140 messages envoyés sur le réseau SigFox par jour. Au delà, les données ne sont pas enregistrées.
Si vous dépassez ce nombre de messages journaliers, votre abonnement est réduit durant une période donnée d’après la formule suivante :
messages/jours = 140 – (2 * « nombre de messages en dépassement ») appliqué durant « nombre de messages en dépassement » jours.
Un système d’alerte par email vous notifie lorsque vous dépassez 120 messages et lorsque vous dépassez 140 messages.

Et en downlink ?

il existe également un lien downlink qui permet de recevoir jusqu’à 4 trames de 8 octets par jour. Il n’est pas encore implémenté sur telemesure.net mais est fonctionnel sur le réseau SigFox. Il sera disponible très prochainement lors d’une mise a jour de telemesure.net et du script Raspberry Pi.

Exemples d’application

Bâtiments intelligents & Securité

  • Détection feu, fumée etc.
  • Alarmes Intrusion
  • Capteur d’humidité

Smart Cities & Transport public

  • Gestion du Traffic
  • Gestion de Parking
  • Gestion des déchets
  • Gestion de l’éclairage public
  • Gestion des panneaux d’affichage

Utilities

  • Télérelève de compteurs
  • Détection de fuites
  • Logistique et gestion des chaines d’approvisionnements
  • Automatisation de facturation

Tracking et securité

  • Suivi de vehicules et containers
  • Suivi de biens
  • Suivi d’animaux

Soins et santé

  • Detection de chute
  • Bouton de détresse
  • Pillluliers
  • Gestion des soins à domicile
  • Mesure des paramètres vitaux

Agriculture et environment

  • Surveillance des systèmes d’irrigation
  • Surveillance de la qualité de l’air

Le site telemesure.net

Les informations envoyées grâce à cette nouvelle carte via le réseau SigFox sont réceptionnées en temps réel par la plate-forme de collecte et de traitement des données telemesure.net développée par la SNOC.

Les quelques copies d’écran ci-dessous montrent la facilité d’utilisation du site, et les possibilités qu’il offre (cliquez sur les copies d’écran pour les agrandir)

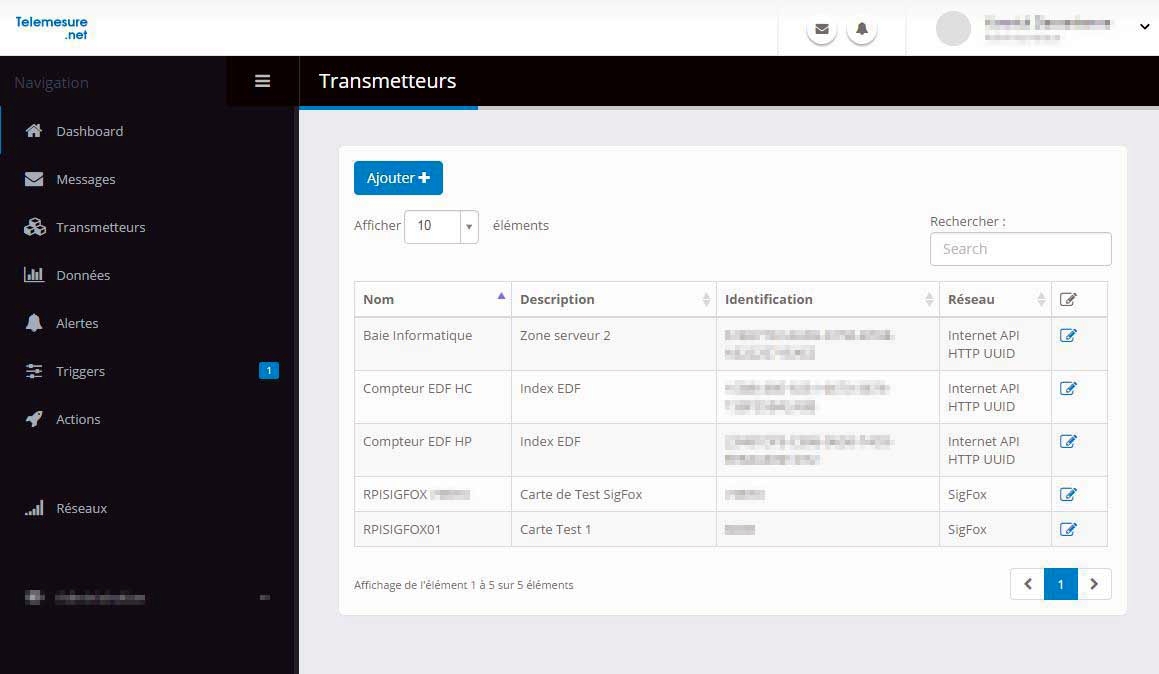

telemesure1Les transmetteurs déclarés dans le système

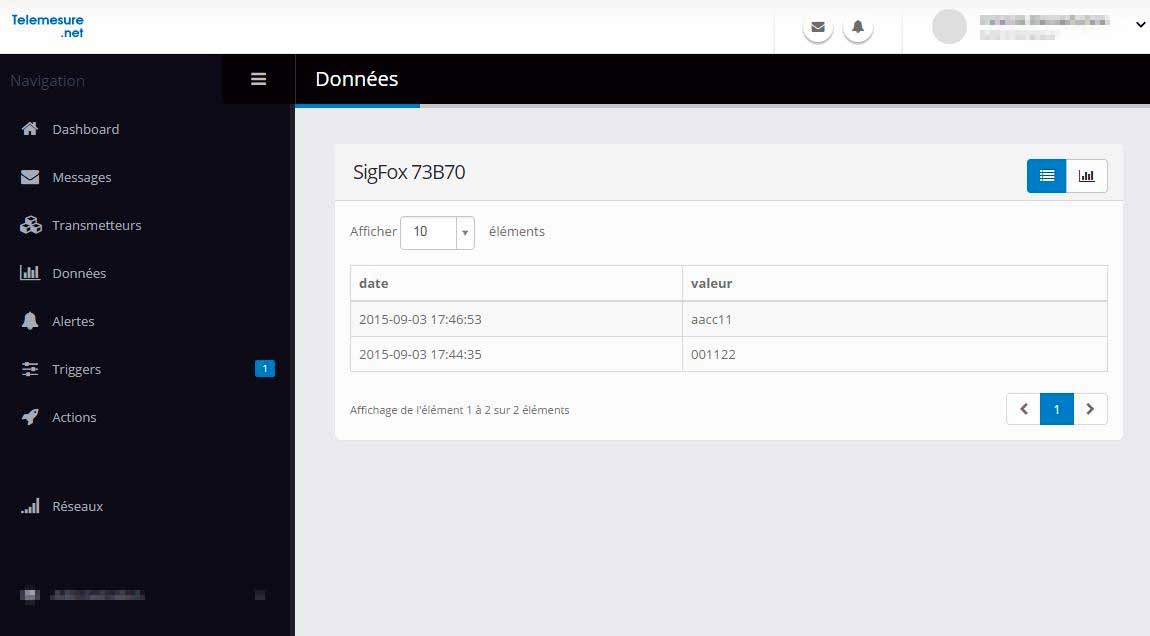

telemesure2Les données reçues de façon brute

telemesure3 Les courbes correspondant aux données

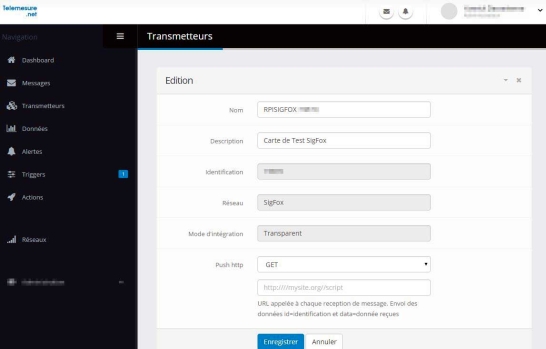

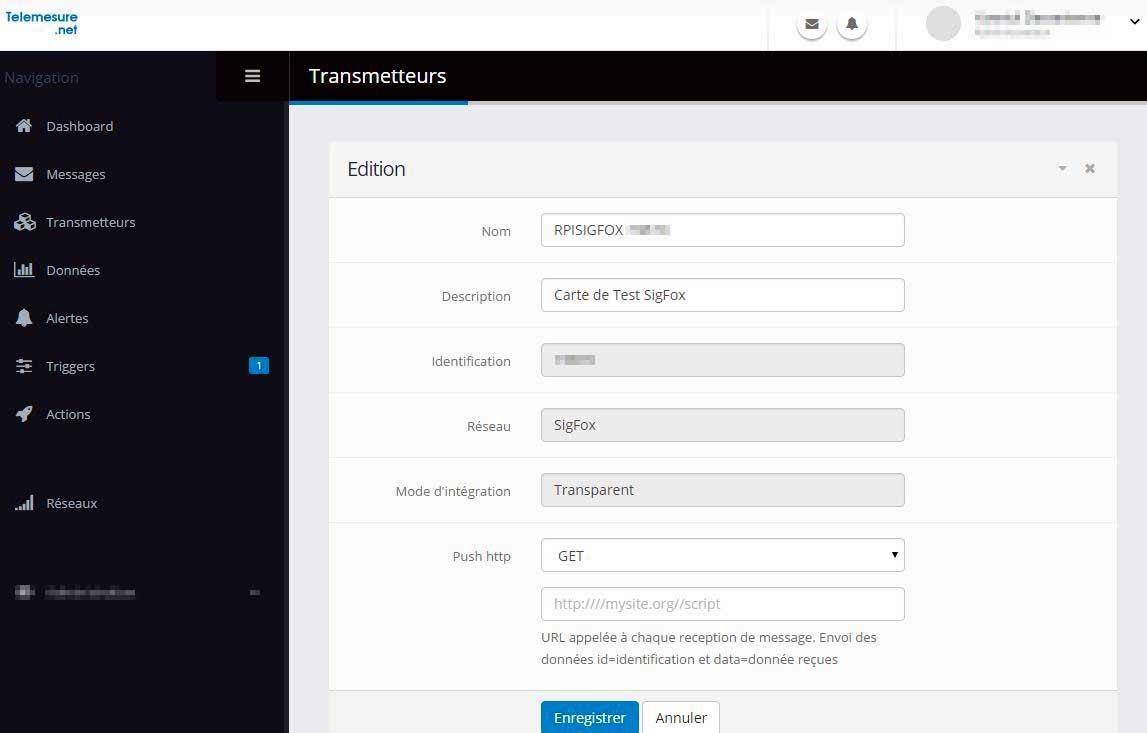

telemesure4 Le parametrage du push http.



Video



Conclusion

La carte RpiSigFox est disponible au prix de 75€ht sur la boutique dédiée aux makers : http://yadom.fr. La carte est fournie avec un boîtier pour Raspberry pi 2, une antenne adaptée, un an d’abonnement au réseau SigFox et un accès au système de collecte des données telemesure.net.

Si vous avez un projet de réalisation d’objet connecté, vous avez ici tout ce qu’il vous faut sous la main et vous pourrez rejoindre le plus grand réseau actuel d’objets connectés.

Les sources sont nombreuses à la suite de cet article, mais Si vous souhaitez découvrir SigFox et ses possibilités vous pourrez profiter des jours pluvieux de cet automne (voire des longues soirées d’hiver qui s’annoncent) pour en savoir plus. Et comme moi, la prochaine fois que quelqu’un vous demandera : « Tu connais SigFox, toi ? » Vous pourrez lui répondre « Bien sûr, tu veux que je t’explique comment ça marche ? » 😉

Sources

  • http://snoc.fr/
  • http://yadom.fr/carte-rpisigfox.html
  • http://www.sigfox.com/fr/
  • http://www.sigfox.com/fr/#!/technology
  • http://sigfox.com/fr/#!/connected-world/sigfox-network-operator/france-32
  • http://www.ladepeche.fr/article/2014/07/07/1914314-sigfox-connecte-les-objets-de-la-planete.html
  • http://www.itespresso.fr/sigfox-ouvre-reseau-iot-satellites-eutelsat-107671.html
  • http://www.itespresso.fr/sigfox-airbus-satellites-internet-objets-89039.html
  • http://www.usine-digitale.fr/article/engie-cree-une-filiale-pour-deployer-le-reseau-sigfox-en-
    belgique.N336322
  • http://www.usine-digitale.fr/article/sigfox-lora-la-bataille-des-reseaux-cellulaires-pour-objets-
    connectes-ne-fait-que-commencer.N337015
  • http://www.m2mnow.biz/2015/02/20/30104-sigfox-joins-project-build-earth-satellite-based-system-worldwide-internet-things-coverage/
  • http://www.sigfox.com/fr/#!/products/idiag-40
  • https://youtu.be/8J8uFciHwuk
  • https://fr.wikipedia.org/wiki/Sigfox
  • http://theiotbook.com/form.html
  • https://www.kickstarter.com/projects/837229404/hidnseekthe-revolutionary-gps-tracking-device/description
  • http://covenweb.fr/evenement/angers-et-la-cite-de-objet-connecte-iot-city/
  • https://www.aruco.com/2014/06/objets-connectes-angers-devient-la-capitale-francaise-de-linternet-des-objets/
