RaspTouch un système musical à base de Raspberry Pi

rasptouch_08_250pxJe passe de temps en temps sur le site Audiophonics, une entreprise de la région bordelaise résolument tournée vers le son de qualité.
Surprise ce soir, ils viennent de lancer un projet KickStarter appelé Rasptouch. c’est un lecteur multimédia audio haut de gamme basé sur un Raspberry Pi 3. Il intègre un écran tactile pour les choix et les réglages.

 RaspTouch un lecteur audio haut de gamme

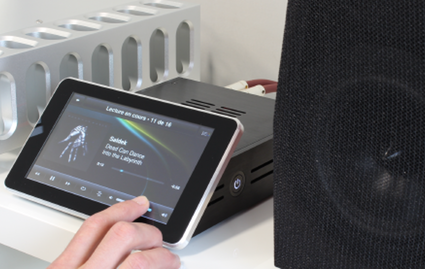

RaspTouch est un lecteur audio Open Source haut de gamme  avec un châssis en aluminium, un écran tactile. Il utilise en sortie un DAC 32 bits ES9018K2M. Il est compatible piCorePlayer & RuneAudio.

Un boîtier en aluminium réalisé en commande numérique

rasptouch_10

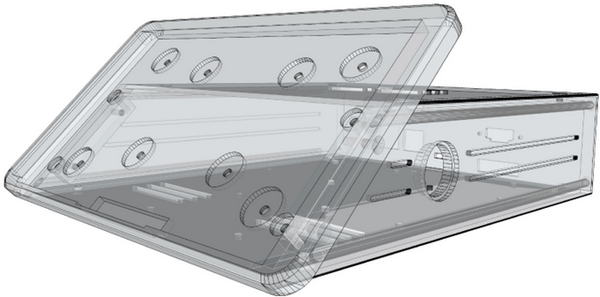

Ce boîtier a été conçu spécialement pour RaspTouch.  Son design original lui permet de s’intégrer à tous les intérieurs.

Le support d’écran LCD est usiné en commande numérique à partir d’une plaque d’alu. de 10mm. Il est livré aluminium brut, brossé et anodisé.

rasptouch_04

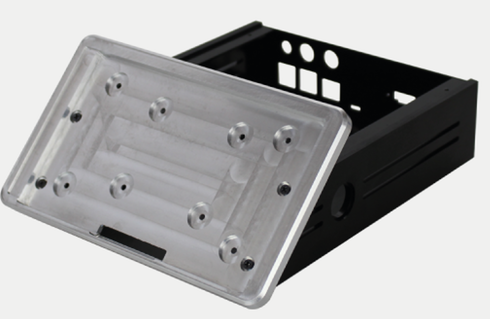

Le châssis est également en aluminium brut.

Ce boîtier a été développé pour accueillir l’écran 7 « LCD officiel et un Raspberry Pi 2 ou Pi 3 en plus de la carte  I-Sabre V3 ou I-Sabre 9018.

Le boîtier en aluminium est vendu seul si vous le souhaitez, ce qui permettra de créer tout autre type de projets personnels, comme un contrôleur de home-cinéma, de la domotique, des écrans professionnels, et bien d’autres. Tous ces projets peuvent utiliser les composants officiels !

RaspTouch, le player open source ultime ?

Le RaspTouch a été développé pour offrir aux audiophiles du monde entier une solution simple, élégante, abordable et surtout haut-définition audio compatible avec la lecture de votre musique préférée.

En utilisant le Raspberry Pi, Audiophonics vous laisse la possibilité de choisir la solution logicielle la mieux adapté à vos besoins.

rasptouch_08Des solutions comme Picore Player, KODI, Raspbian et Rune Audio, ont été testées et elles fonctionnent avec RaspTouch.

Toutefois, si vous êtes à la recherche d’un appareil prêt à l’emploi, vous pouvez opter pour l’édition Rune Audio qu’il suffit de brancher pour écouter votre musique.

Comment ça marche ?

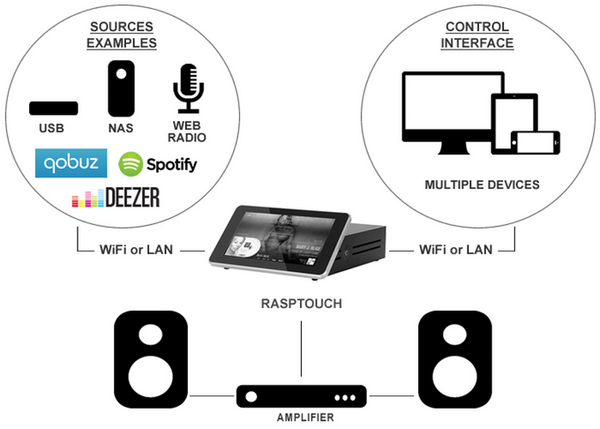

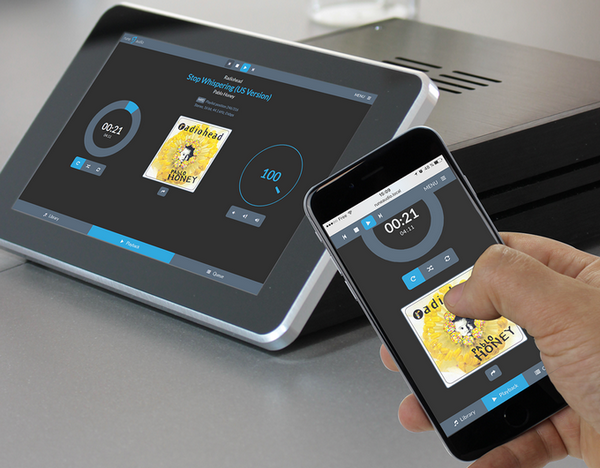

rasptouch_07RaspTouch peut gérer des sources variées et vous pourrez le contrôler simplement depuis votre smartphone.

rasptouch_06

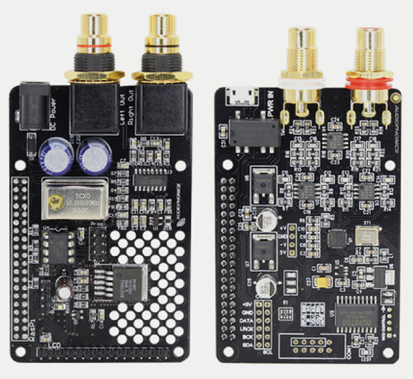

Quel DAC ?

Vous pouvez choisir entre 2 DAC :

rasptouch_02

ES9023

Un DAC pour le RasPi basé sur le ES9023 RPI DAC, circuit optimisé, TCXO pour gérer l’horloge, régulateur à faible chute de tension et gestion de l’alimentation sur la carte.

ES9018K2M

Un DAC ESS ES9018K2M 8 canaux puce bridgée pour un meilleur rapport S/B, convertisseur différentiel  I/V et tampon de sortie. La carte comporte un contrôleur d’alimentation, y compris la régulation linéaire pour une alimentation stable et peu bruyante.

Gestion de l’alimentation du Raspberry Pi

rasptouch_09

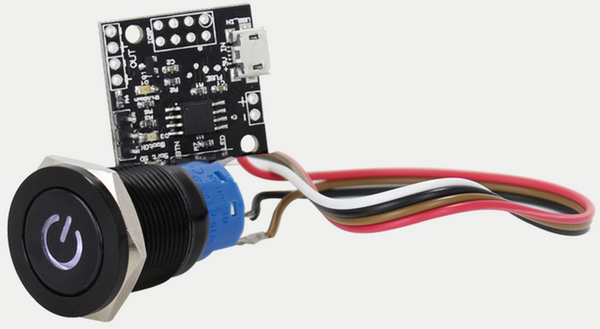

Gestion de l’alimentation du Raspberry Pi matérielle et logicielle. Elle vous permet d’allumer et d’éteindre votre système sans risquer de corrompre le système d’exploitation.

 Caractéristiques

avec DAC – Version ES9023

  • I-Sabre V3 DAC ESS ES9023
  • TCXO horloge Haute précision  0,5ppm ultra faible gigue
  • Système breveté gigue Eliminator®
  • Technologie® Hyper-stream
  • Plage dynamique: 112 db
  • Format Max: 24bit / 192kHz
  • Niveau de sortie: 2 Vrms
  • Sur la carte : gestion de l’alimentation pour prévenir la corruption de la carte microSD
  • Régulateur linéaire faible chute de tension/faible bruit utilisé pour l’alimentation

DAC – Version ES9018K2M

  • I-Sabre K2M ESS ES9018K2M
  • Contrôle du volume numérique
  • Horloge de haute précision ultra faible gigue
  • Système breveté gigue Eliminator®
  • Technologie® Hyper-stream
  • Plage dynamique: 127 db
  • Tampon 64 bits et traitement 32 bits
  • Résolution maximale: 32bit / 384kHz
  • Niveau de sortie: 2 Vrms
  • Carte supplémentaire de gestion de l’alimentation pour prévenir la corruption de la carte microSD
  • Régulateur linéaire faible chute de tension/faible bruit utilisé pour l’alimentation

ÉCRAN TACTILE

  • Ecran tactile LCD 7″ officiel Raspberry PI
  • Dimensions de l’écran: 194mm x 110mm x 20mm
  • taille de l’écran visualisable: 155mm x 86mm
  • Résolution de l’écran 800 x 480 pixels

MATÉRIEL

  • Raspberry Pi 3 modèle B
  • CPU Quad Core Broadcom2837 @1.2GHz
  • 1Go de mémoire Ram
  • WiFi BCM43143
  • port LAN RJ45
  • HDMI
  • 4 ports USB2

Boîtier

  • Entièrement en aluminium usiné avec interrupteur d’alimentation
  • Dimensions: 200x95x230 mm (175 x55 mm plaque arrière)
  • Poids: 840g

Quelques exemples

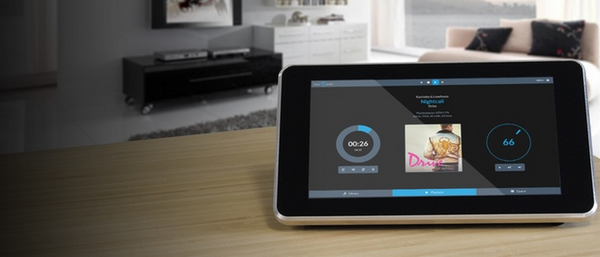

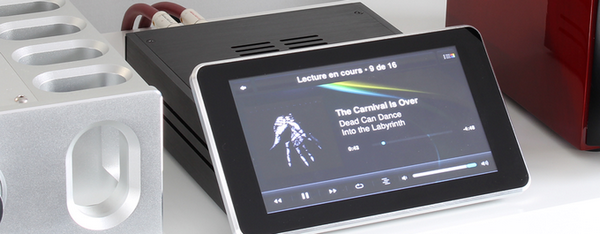

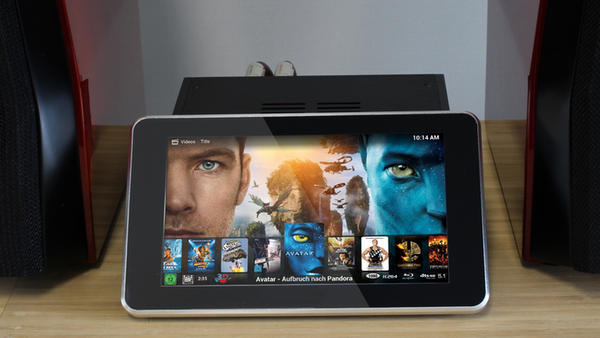

KodiKodipiCore_playerpiCore Playerrune_audioRuneAudio

Vidéo

Conclusion

Si vous êtes un audiophile averti et amoureux du Raspberry Pi, vous connaissez peut-être le site Audiophonics… Sinon allez y faire une virée. Entre les composants pour monter votre solution personnelle, les cartes additionnelles pour Raspberry Pi et…. le reste vous allez y passer un (bon) moment 🙂

Sur KickStarter, vous pourrez aider le projet en acquérant un boîtier nu (89€), un ensemble complet avec le Raspberry Pi, l’écran et le DAC ES9023 (329€) ou encore un ensemble clé en main prêt à l’emploi avec RuneAudio pour 429€. Il y a d’autres options intermédiaires que je vous laisse découvrir.

pi2design-tube elfidelity-axf-8-carte-son-pci-e-akm4396-24bit192khz

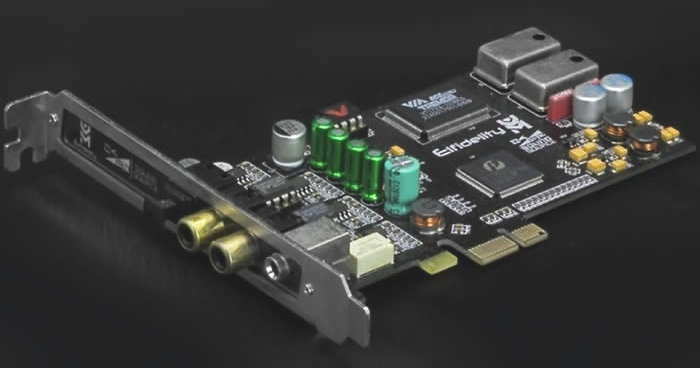

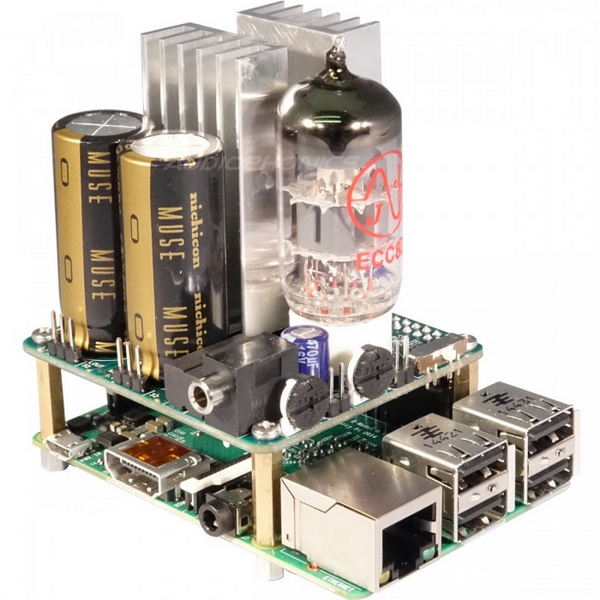

Au passage vous découvrirez des choses intéressantes comme cet ampli à tube que je vous avais présenté début mai ou la carte Elfidelity AXF-8 Carte Son PCI-Express 24bit/192khz

Sources











Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. .
