Le Raspberry Pi comme émetteur FM expérimental avec RDS !

rds_250pxDébut janvier, je vous avais présenté pifm, qui permettait de transformer votre framboise314 en émetteur FM expérimental.

Christophe, un radioamateur français (F8FTK) a amélioré le logiciel en lui adjoignant la possibilité de transmettre des informations RDS !

Avec PiFmRds vous pouvez désormais envoyer des données numériques , comme les stations de la bande FM.

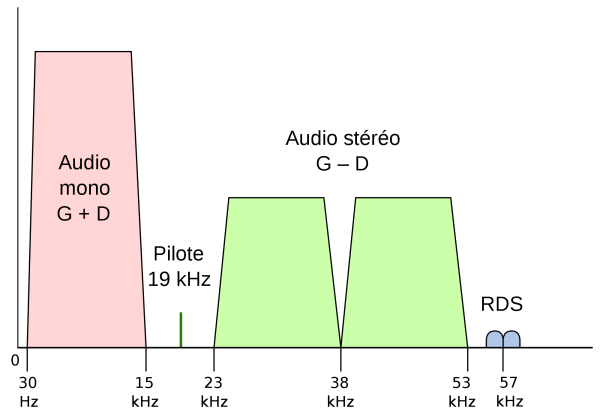

tx_fm_600pxL’adjonction du RDS passe par une sous porteuse à 57kHz qui vient en supplément des autres informations normalement transmises par une station FM.

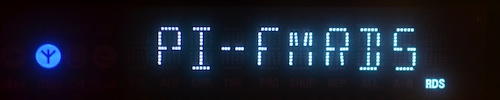

vfd_displayLa porteuse est supprimée mais peut être reconstituée à partir de la porteuse à 19kHz qui est multipliée par 3 par le récepteur. Les normes RDS indiquent que l’erreur de la sous-porteuse de 57 kHz doit être inférieure à ± 6 Hz, soit moins de 105 ppm (parties par million). L’erreur de l’oscillateur du Raspberry Pi peut être supérieure à ce chiffre. C’est là que le paramètre -ppm entre en jeu: vous spécifiez l’erreur de votre Pi et Pi-FM-RDS ajuste les diviseurs d’horloge en conséquence.

rds_250pxPar défaut l’émission se fait sur 107,9 MHz, mais vous pouvez la modifier.

panneau_danger_80pxReportez vous à l’article précédent pour les recommandations concernant la réglementation sur les émissions FM !
Ces émissions sont strictement interdites en France et vous réalisez ces essais à vos risques et périls. Il ne saurait être question de monter un émetteur FM personnel permanent…

Les essais seront de TRÈS COURTE DURÉE (quelques secondes) et avec la portée la plus réduite possible. Au delà, vous vous exposez à des poursuites.

En aucun cas framboise314.fr ne pourra être tenu pour responsable
des essais que vous déciderez de faire avec ce montage.

Le programme PiFmRds de Christophe est disponible sur Github.

Bravo pour la réalisation de ce programme !

Share Button
