Avec HiFiBerry pour Raspberry Pi, TON SON est BON!

hifiberry_250On ne peut pas dire que les concepteurs du Raspberry Pi aient mis l’accent sur la qualité du son de leur création. La limite de prix qu’ils s’étaient fixée explique ceci…

En effet notre framboise314 génère les sons en PWM sur … 1 bit ! Le fait que le signal PWM soit sur 1 bit ne signifie pas nécessairement qu’il donne une mauvaise qualité audio, de nombreux lecteurs de CD haut de gamme dans le passé utilisaient des convertisseurs 1 bit en raison de leur haute qualité.
Le signal PWM du Raspberry Pi ne s’inscrit probablement pas dans la même ligne. La qualité du son du Raspi peut être comparée à de la FM stéréo (années 1950), donc pas exactement de la HiFi, mais finalement suffisant pour la plupart des usages.

crazy_audio_logoCrazy audio, basée à Mettmenstetten en Suisse (pas très loin de Bâle) a créé une carte son de qualité à base de DAC (Digital Analog Converter = Convertisseur Digital Analogique)

hifiberry-kitSes caractéristiques :

  •      192kHz/24bit (le 384kHz n’est pas pris en charge par le pilote Linux)
  •      Se connecte au Raspberry Pi sur les connecteurs P1 et P5
  •      Peut être utilisé comme un DAC autonome I2S
  •      Très faible niveau de bruit et de distorsions (THD + N <0,004%)
  •      Connecteurs RCA pour la sortie stéréo analogique

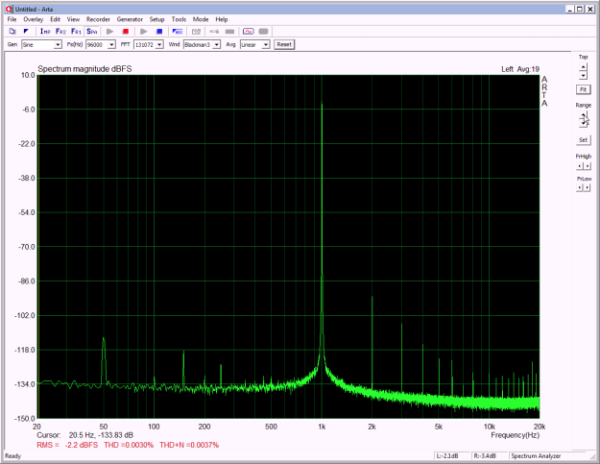

hifiberry-mini-thdn-1khzLe graphique ci-dessus montre le bruit et la distorsion à 1kHz. Les mesures se ressemblent sur ​​toute la gamme des fréquences audibles. La distorsion est inférieure à 0,003%. Le taux de distorsion harmonique + bruit  (THD + N) est ici de 0,0037%. Notez que ces valeurs incluent également le bruit et les distorsions de l’équipement de mesure (environ 0,001%).

Vous pouvez vous procurer cette carte sur le site hifiberry.com. La version de base avec les connecteurs RCA est vendue 27,90€.

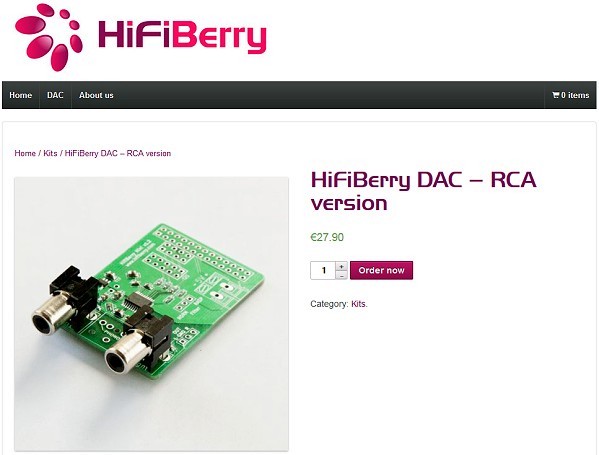

achat_dac600Une notice de montage, connexion et installation est disponible sur le site.

Vous avez également la possibilité de personnaliser votre commande en choisissant vos options :

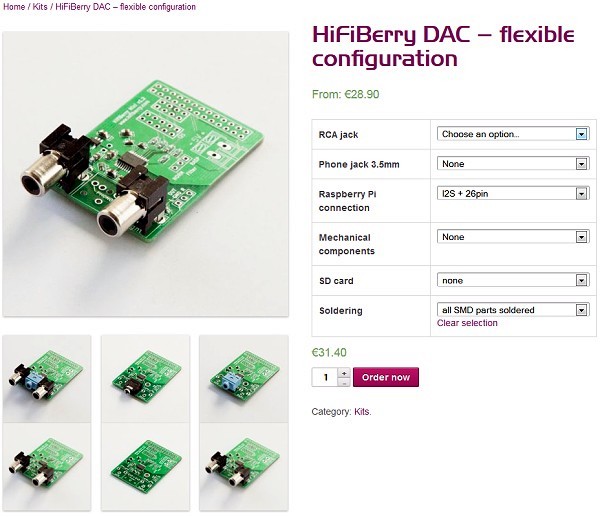

achat_module_600Vous avez le choix entre :

La carte HiFIBerry seule

La carte HiFIBerry seule

La carte HiFIBerry équipée de connecteurs RCA

La carte HiFIBerry équipée de connecteurs RCA

La carte HiFIBerry équipée d'un connecteur jack 3,5mm

La carte HiFIBerry équipée d’un connecteur jack 3,5mm

La carte HiFIBerry équipée de connecteurs RCA et d'un connecteur jack 3,5mm

La carte HiFIBerry équipée de connecteurs RCA et d’un connecteur jack 3,5mm

La carte HiFIBerry équipée d'un jack 3,5mm bas profil

La carte HiFIBerry équipée d’un jack 3,5mm bas profil

Vous pouvez choisir également de recevoir uniquement le connecteur femelle à souder sur HiFiBerry pour P5, ou l’ensemble P5 + GPIO 26 broches. La connexion au Raspberry Pi se fait par le connecteur P5 :

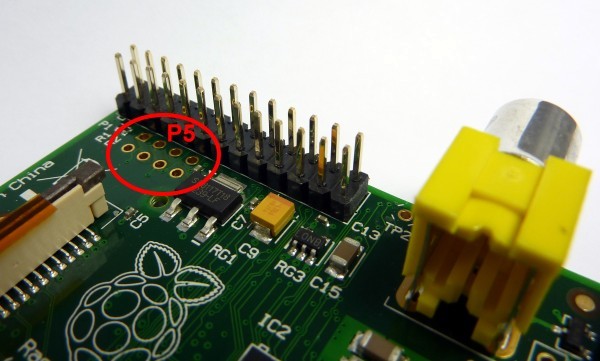

raspberry_p5Attention : normalement le connecteur P5 est soudé SOUS la carte, mais dans ce cas, pour la HiFiBerry il faudra le souder sur la carte, à côté du connecteur GPIO.

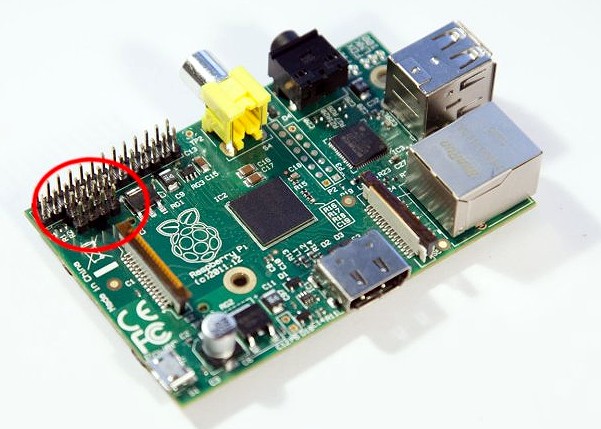

raspberry_p5_2Il ne reste plus qu’à mettre la carte en place sur le Raspberry Pi. Il faudra valider le bus I2S pour que l Raspberry Pi communique avec la carte (voir la notice de démarrage).

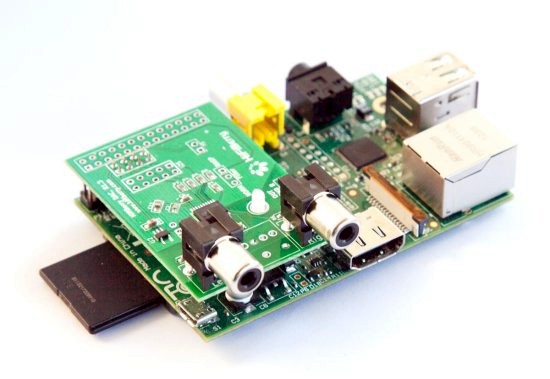

hifiberry-plugged_raspberrycasqueA partir de ce moment, vous disposez d’une sortie son de qualité exceptionnelle. Cependant, la puissance de sortie du DAC ne vous permettra pas de connecter directement un casque !

Vous devrez attaquer une chaîne HIFI ou un ampli pour profiter au mieux du signal fourni par la carte.

A partir de la version 3.10.23 du noyau, le DAC de la carte HiFiBerry est supporté. Dans la plupart des cas, la simple mise à jour du noyau et la validation du bus I2S sont suffisants.

Une remarque encore :

Lors des essais, un bruit important (au vu de la qualité de la sortie du DAC) a été mesuré sur la carte :

Bruit en sortie avec câble Ethernet branché

Bruit en sortie avec câble Ethernet branché

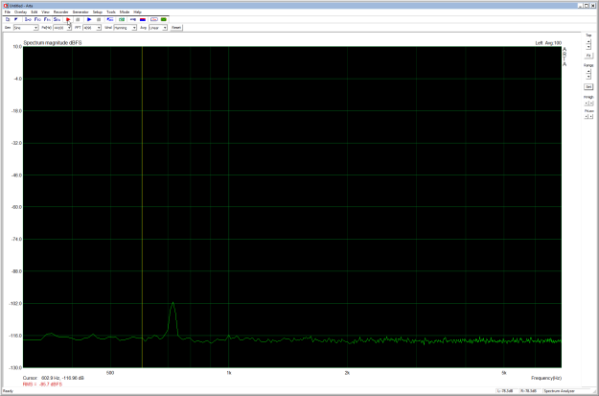

Le bruit est ramené par la connexion Ethernet : il suffit de passer en WIFI pour observer une amélioration importante du signal :

Bruit en sortie avec une connexion WIFI

Bruit en sortie avec une connexion WIFI

Concernant les fichiers audio supportés, j’ai questionné Crazy-Sound et voici la réponse de Daniel : « le noyau n’a pas d’incidence sur les formats de fichiers qui peuvent être lus. Si vous avez un lecteur de musique qui supporte ces formats, il va travailler avec ce DAC, mais aussi avec n’importe quelle autre carte son compatible. Si vous utilisez « mplayer », presque tous les formats audio bien connus devraient être pris en charge. Je l’ai testé non seulement avec WAV et MP3, mais aussi avec FLAC et même avec des formats exotiques comme DSD. »

Comme toujours dans le domaine de la HIFI, une alimentation soignée est le premier maillon de la chaine de qualité… Pensez-y !

Bien entendu si vous utilisez la sortie HDMI, la qualité du son est irréprochable puisque numérique. Mais pour ceux qui ont besoin d’interfacer le Raspberry Pi à un ampli, une chaîne HIFI… cette carte pourrait être la solution.

Raspinautes audiophiles, dites nous ce que vous en pensez, et si vous utilisez cette carte n’hésitez pas à laisser vos impression dans les commentaires ci-dessous.
