Alimentation ininterruptible pour Raspberry Pi, sur Kickstarter

piups_250pxDéjà à l’origine du projet PiPan sur Kickstarter que je vous avais présenté en son temps, OpenElectrons.com de Richmond (USA) propose cette fois une alimentation ininterruptible appelée PiUPS.

Il s’agit d’un pack de trois accumulateurs AA rechargé par une alimentation secteur et qui sert d’alimentation pour le Raspberry Pi.

PiUPS une alimentation ininterruptible pour le Raspberry Pi

Présentation de PiUPS

piups_3AA

UPS signifie Uninterruptible Power Supply (alimentation sans interruption), et s’applique aux onduleurs chargés d’assurer une alimentation sans coupure pour les serveurs ou les machines de bureau. Pour les portables ou notre Raspberry Pi, c’est une batterie d’accumulateurs qui assure cette fonction en stockant de l’énergie qu’elle restitue en cas de coupure (volontaire ou non) de l’alimentation secteur.

PiUPS se connecte en série avec le câble d’alimentation de votre Raspberry Pi. Il utilise des piles rechargeables NiMH, et comporte un circuit de charge de la batterie.

Lorsqu’il est connecté au bloc secteur, il maintient les batteries chargées, et en cas de coupure de l’alimentation principale, bascule l’alimentation du Raspberry Pi sur la batterie, sans interruption !

Vous pouvez emmener la framboise314 à l’extérieur et elle continuera de fonctionner jusqu’à ce que les accumulateurs soient vides. (Avec des accumulateurs standards 2000 mAH, le fonctionnement est assuré pendant environ pendant environ 2 heures).

Le système de surveillance de batterie intégré dans PiUPS permet de déterminer l’état de santé de la batterie. Il met en forme et stabilise également la tension fournie à votre Raspberry Pi .

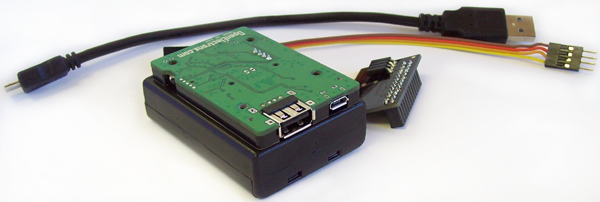

PiUPS_01PiUPS vous alertera avec un clignotant rouge lorsque la batterie est presque épuisée et qu’il est sur ​​le point d’éteindre votre Raspberry Pi. (En fait, il commence à vous avertir deux minutes avant qu’il n’arrête le Raspberry Pi) .

Communication avec le Raspberry Pi

PiUPS peut envoyer des informations et des données à votre Raspberry Pi, comme :

  • la batterie est faible
  • les niveaux de tension et de courants actuels de la batterie
  • le bouton a été appuyé / appuyé deux fois
  • etc…

Et vous pouvez configurer votre Raspberry Pi  pour qu’il réagisse à ces événements. Vous pouvez démarrer votre propre programme quand un bouton est appuyé (ou un autre programme quand on appuie deux fois ou trois fois…). Pour l’échange de données, il se connecte à votre Raspberry Pi en utilisant une carte d’accès I2C qui se connecte sur le GPIO (cette carte est fournie avec PiUPS).

beta_piups

Connecteurs, interrupteurs et voyants de PiUPS

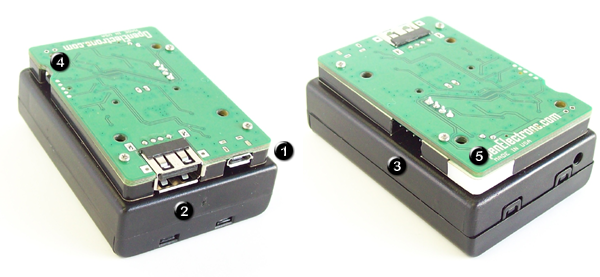

Les PiUPS seront équipés comme suit  :

  1. Un connecteur Micro-USB – pour l’alimentation (c’est le câble USB que vous connectez normalement à votre Raspberry Pi qui viendra ici).
  2. Un connecteur USB-A comme ceux des PC, pour alimenter le Raspberry Pi.
  3. Un connecteur à 4 broches qui se connecte à votre Raspberry Pi pour l’échange d’informations. Cette interface fournit des informations sur l’état de la batterie, du chargeur, etc… et pour effectuer les opérations d’arrêt/marche.
  4. Bouton Arrêt/Marche de PiUPS. En outre, vous pouvez utiliser ce bouton pour envoyer des événements (simple, double, triple clic) à votre Raspberry Pi. Vous pouvez lancer vos propres commandes sur le Raspberry Pi en fonction du nombre de clics.
  5. Une LED rouge-vert-bleu pour vous informer visuellement des actions en cours (la batterie est en charge, la batterie se décharge, arrêt du système dans deux minutes, etc…)

Caractéristiques techniques:

Fonctions :

  • Alimentation portable lorsqu’il n’est pas connecté au réseau
  • UPS (alimentation sans interruption) lorsqu’il est connecté au réseau
  • Arrêt « propre » du Raspberry Pi avec alarme lorsque la batterie est faible

Caractéristiques

Autonomie : 2h minimum avec batteries 2000mAh
Échange des batteries : Les batteries peuvent être changées à chaud lorsque PiUPS est connecté au réseau (ou à un autre PiUPS)
Tension d’entrée : 4.5V – 5.3V
Courant d’entrée : 0 – 1.2A
Tension de sortie : 5.00V
Courant de sortie : 0 – 1.5A
Interface de communication : I2C ( Inter Integrated Circuit Bus)
Pilote : driver pour Raspberry Pi avec interface graphique et insertion dans LXPanel (barre graphique)
Interface de programmation : classe Python pour les programmes utilisateur, avec une interface JSON pour le pilote.
Intégration de logiciels : programmes définis par l’utilisateur sur le Raspberry Pi pouvant être exécutés lors d’un appui sur le bouton (ou plusieurs clics sur le bouton comme pour la souris).
Mise en Marche : Mise en marche de l’alimentation à distance par appui sur le bouton, (temporisé ou action extérieure par liaison filaire).
Mise sur Arrêt : par appui sur le bouton ou par d’interface sur le Raspberry Pi
Type de batterie : 3 AA – NiMH
Méthode de re hargement : deltaV négatif, Température et Temporisation
Capacité de la batterie : la gestion de l’état réel de charge de la batterie (mAh)
Surveillance intégrée de la santé de la batterie : diagnostic intelligent pour évaluer le cycle de vie utile et l’état de santé de la batterie NiMH .
Avertissement de batterie faible : calculé à l’aide des mesures orthogonales de dV/dt et du suivi de l’état de la batterie (auto-apprentissage)
Indicateur : une LED multicolore indique l’état de la batterie et l’état de l’UPS
Micrologiciel : bus I2C extensible (supportera d’autres types de batteries dans le futur).
Poids : 60g (sans les batteries)

Configurer PiUPS avec le Rapberry Pi

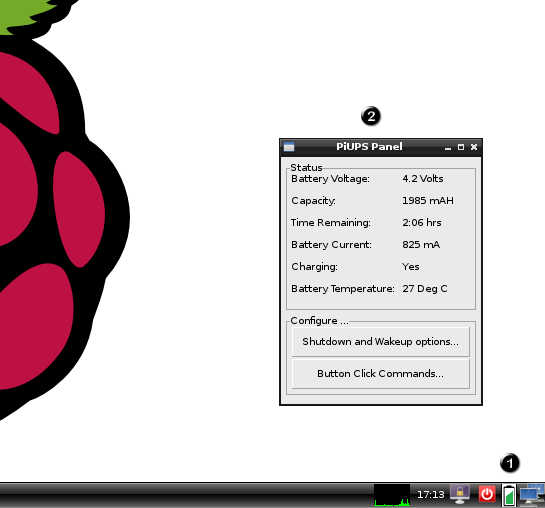

PiUPS disposera d’un indicateur de niveau de batterie (1) dans le coin en bas à droite de l’interface graphique du Raspberry Pi (dans la barre d’état de LXPanel) et d’un panneau de configuration (2).

piups_guiEn utilisant cette fenêtre, vous serez en mesure de voir l’état et les statistiques de votre batterie et de configurer votre Raspberry Pi pour qu’il exécute des programmes différents selon le nombre d’appuis sur le bouton.

Réveillez votre Pi

Les PiUPS peuvent être configurés pour réveiller le Raspberry Pi qui leur est connecté à une date déterminée. Le Raspberry Pi redémarre et vous pouvez exécuter vos programmes, comme d’habitude.

Besoin de plus de puissance?

piups_daisy_chain

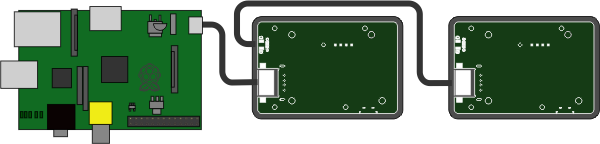

Un PiUPS avec des batteries standard 2000 mAh peut alimenter votre Raspberry Pi pendant environ 2 heures. Si vous avez besoin qu’il fonctionne plus longtemps, vous pouvez chaîner deux ou plusieurs PiUPS avec un câble USB.

Le projet Kickstarter

L’objectif est de 9800$, déjà presque atteint alors qu’il reste jusqu’au 26 mars 2014 pour financer PiUPS.

Combien ça coûte ?

Comptez 65$ (47€) pour un PiUPS, 70$ (50€) si vous souhaitez en plus un kit de montage pour le Raspberry Pi.

Pour 85$ (62€) vous aurez en plus une carte SD avec un Raspbian prêt à fonctionner avec PiUPS.

Pour 100$ (73€) ce sera un boîtier transparent en plus, et à 130$ (95€) vous aurez deux PiUPS.

La vidéo de présentation

Conclusion

Un bon investissement pour ceux qui ne peuvent se permettre un arrêt du fonctionnement de leur Raspberry Pi. Mais un peu comme pour le projet PiPan de la même équipe, je trouve la note un peu salée.

Bien entendu vous avez le droit de ne pas être d’accord et de le dire dans les commentaires ci-dessous !
