12 écrans sur bus SPI pour le Raspberry Pi

ecran_250Découverte en faisant des recherches sur ebay, cette boutique : Eckstein Komponente propose toute une gamme d’écrans qui se connectent sur le bus SPI.

La gamme va du 2,4 pouces au 7 pouces, tactile ou pas, avec des prix entre 20 et 125 euros.

Comme les Raspinautes sont souvent à la recherche d’écrans, je vous propose de découvrir cette gamme.

12 écrans pour le bus SPI du Raspberry Pi

ATTENTION /!\ : J’insiste sur le fait que ces écrans ne sont pas compatibles HDMI et qu’ils ne se brancheront pas sur le Raspberry Pi sur cette prise HDMI, mais bien sur le bus SPI disponible sur le port GPIO à 26 points. Ce sera à vous (ou plutôt à votre programme) de gérer cet affichage.

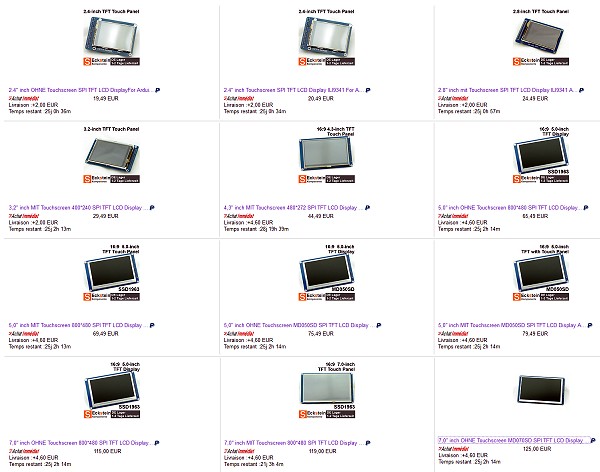

12_ecransJe vous propose donc de visiter en détail ces différents écrans. J’ai repris les photos fournies par la boutique. Apparemment ils utilisent la même photo pour différentes tailles d’écrans. Ce n’est donc pas une erreur 🙂

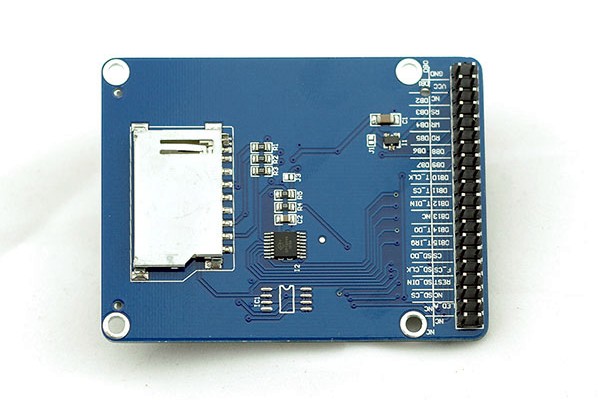

Écran 2,4″ TFT – NON tactile

Photos

2_4_sans_012_4_sans_02Caractéristiques

  • Afficheur 2,4″ TFT Transmissif
  • Interface SPI
  • 262K couleurs
  • Backplane : LEDs
  • Resolution: 240 * 320 pixels
  • Driver: ILI9341
  • Compatible TTL  5V/3.3V

Prix

19,49€ + 3,45€ de frais de port

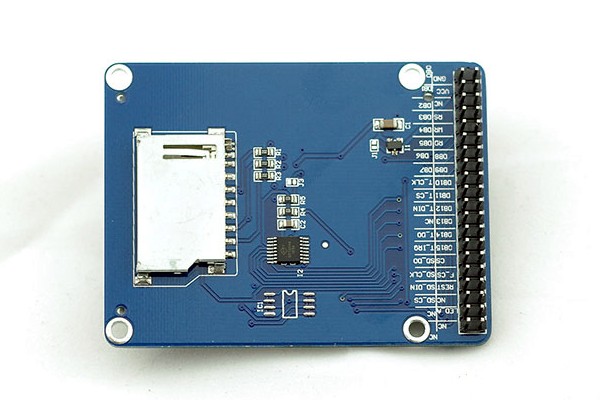

Écran 2,4″ TFT – Tactile

Photos

2_4_avec_012_4_avec_02Caractéristiques

  • Afficheur 2,4″ TFT Transmissif
  • Interface SPI
  • 262K couleurs
  • Backplane : LEDs
  • Resolution: 240 * 320 pixels
  • Driver: ILI9341
  • Compatible TTL  5V/3.3V

Prix

20,49€ + 3,45€ de frais de port

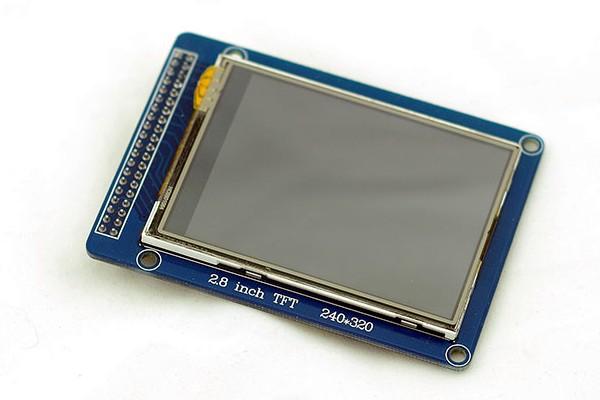

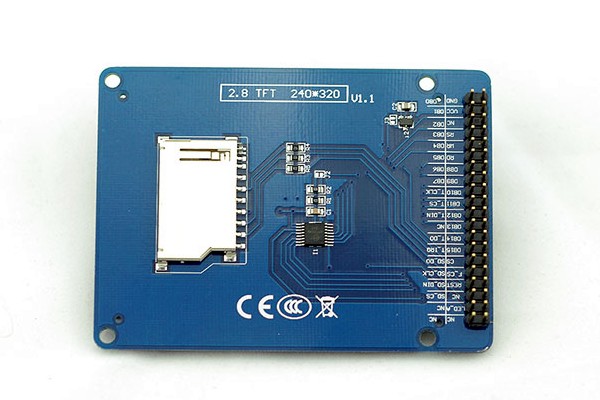

Écran 2,8″ TFT – Tactile

Photos

2_8_avec_012_8_avec_02

Caractéristiques

  • Afficheur 2,8″ TFT Transmissif
  • Interface SPI
  • 262K couleurs
  • Backplane : LEDs
  • Resolution: 240 * 320 pixels
  • Driver: ILI9341
  • Compatible TTL  5V/3.3V

Prix

24,49€ + 3,45€ de frais de port

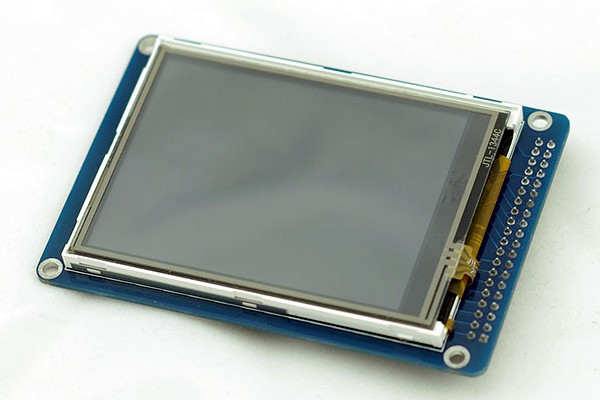

Écran 3,2″ – Tactile

Photos

3_2_avec_01

Caractéristiques

  • Afficheur 3,2″ TFT Transmissif
  • Interface SPI
  • 262K couleurs
  • Backplane : LEDs
  • Resolution: 400 * 2400 pixels
  • Driver : SSD1289
  • Compatible TTL  5V/3.3V

Prix

29,49€ + 3,45€ de frais de port

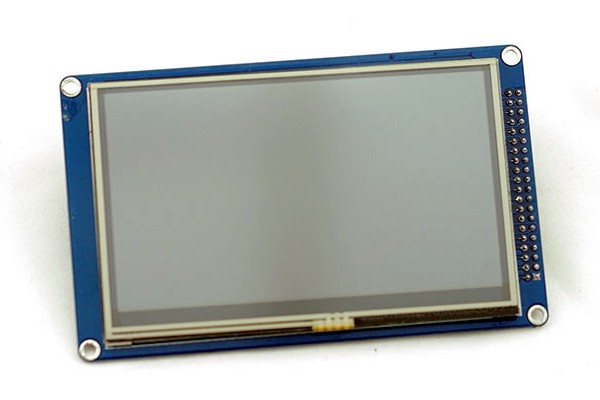

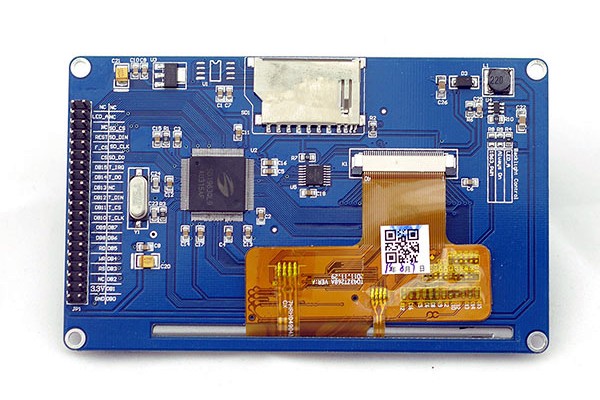

Ecran 4,3″  16:9 – Tactile

Photos

4_3_avec_014_3_avec_02

Caractéristiques

  • Afficheur 3,2″ TFT Transmissif
  • Format 16:9
  • Interface SPI
  • 262K couleurs
  • Backplane : LEDs
  • Resolution: 480 * 272 pixels
  • Driver : SSD1963
  • Compatible TTL  5V/3.3V

Prix

44,49€ + 4,60€ de frais de port

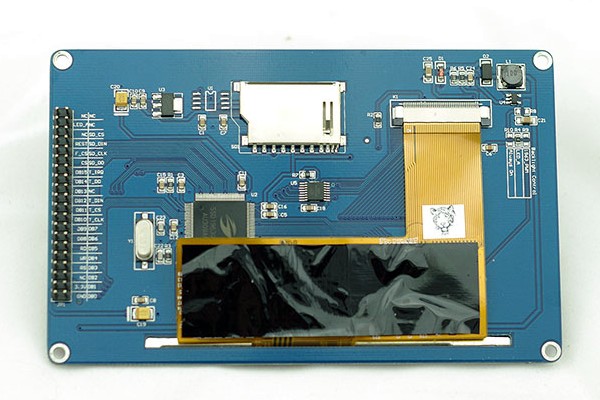

Ecran 5″ – NON tactile

Photos

5_0_avec_015_0_avec_02

Caractéristiques

  • Afficheur 5,0″ TFT Transmissif
  • Format 16:9
  • Interface SPI
  • 262K couleurs
  • Backplane : LEDs
  • Resolution: 800 * 480 pixels
  • Driver: SSD1963
  • Compatible TTL  5V/3.3V

Prix

65,49€ + 4,60€ de frais de port

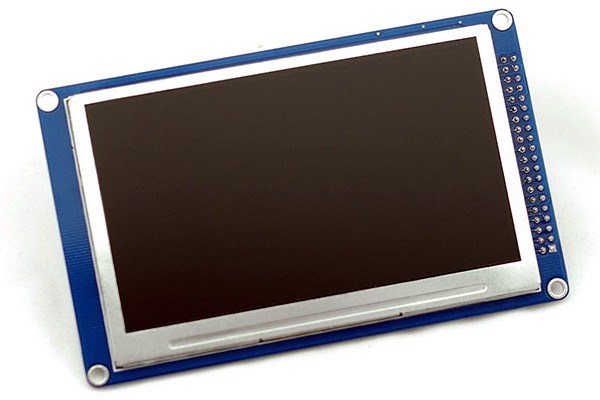

Écran 5,0″ – Tactile

Photos

5_0_avec_01

Caractéristiques

  • Afficheur 5,0″ TFT Transmissif
  • Format 16:9
  • Interface SPI
  • 262K couleurs
  • Backplane : LEDs
  • Resolution: 800 * 480 pixels
  • Driver: SSD1963
  • Compatible TTL  5V/3.3V

Prix

69,49€ + 4,60 de frais de port

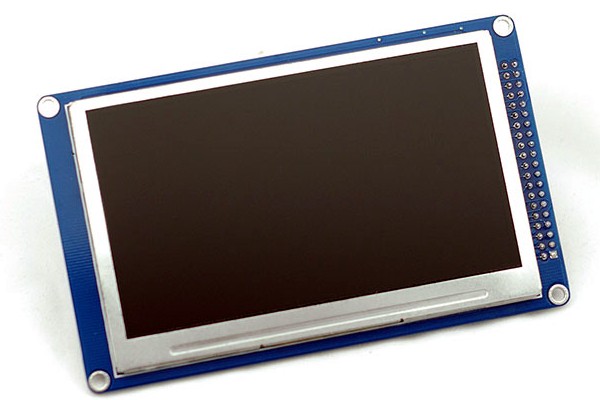

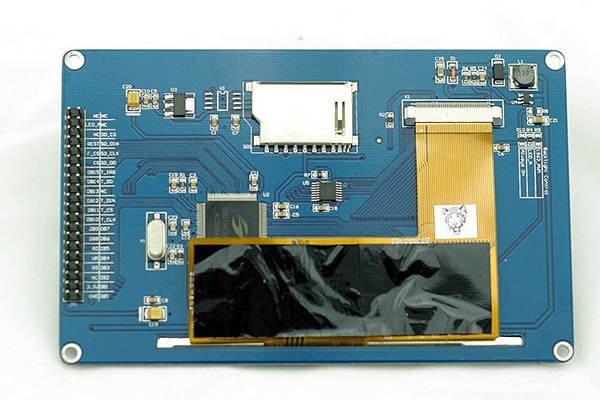

Écran 5.0″ – NON Tactile

Photos

5_0_sans_01_MD0505_0_sans_02_MD050

Caractéristiques

  • Afficheur 5,0″ TFT Transmissif
  • Format 16:9
  • Interface SPI
  • 262K couleurs
  • Backplane : LEDs
  • Resolution: 800 * 480 pixels
  • Driver: MD050SD – Solution Industrielle
  • Compatible TTL  5V/3.3V

Prix

75,49€ + 4,60€ de frais de port


Écran 5,0″ – Tactile

Photos

5_0_sans_01_MD0505_0_sans_02_MD050

Caractéristiques

  • Afficheur 5,0″ TFT Transmissif
  • Format 16:9
  • Interface SPI
  • 262K couleurs
  • Backplane : LEDs
  • Resolution: 800 * 480 pixels
  • Driver: MD043SD – Solution Industrielle
  • Compatible TTL  5V/3.3V

Prix

79,49€ + 4,60€ de frais de port


Écran 7,0″ – NON Tactile

Photos

5_0_sans_01_MD0505_0_sans_02_MD050

Caractéristiques

  • Afficheur 7,0″ TFT Transmissif
  • Format 16:9
  • Interface SPI
  • 262K couleurs
  • Backplane : LEDs
  • Resolution: 800 * 480 pixels
  • Driver: SSD1963
  • Compatible TTL  5V/3.3V

Prix

115€ + 4,60€ de frais de port

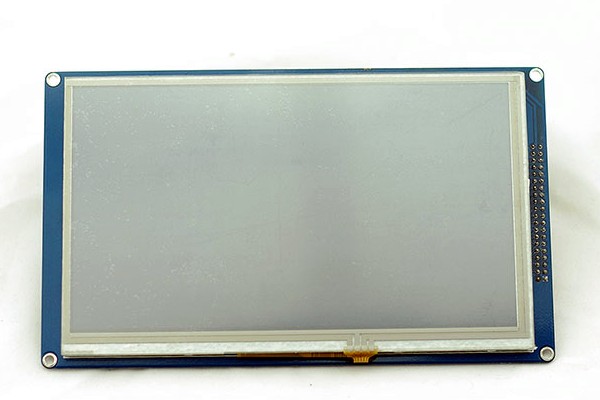

Écran 7,0″ – Tactile

Photos

7_avec_01

Caractéristiques

  • Afficheur 7,0″ TFT Transmissif
  • Format 16:9
  • Interface SPI
  • 262K couleurs
  • Backplane : LEDs
  • Resolution: 800 * 480 pixels
  • Driver: SSD1963
  • Compatible TTL  5V/3.3V

Prix

119,00€ + 4,60€ de frais de port

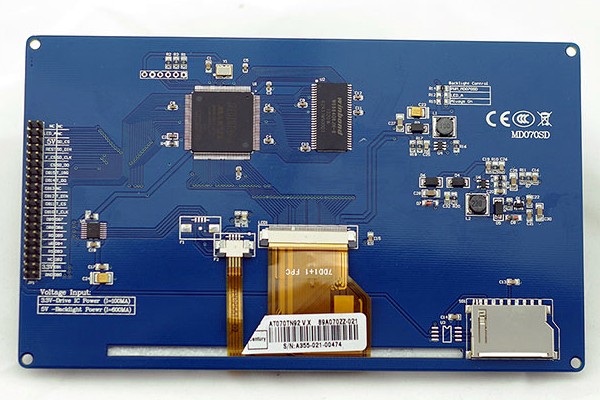

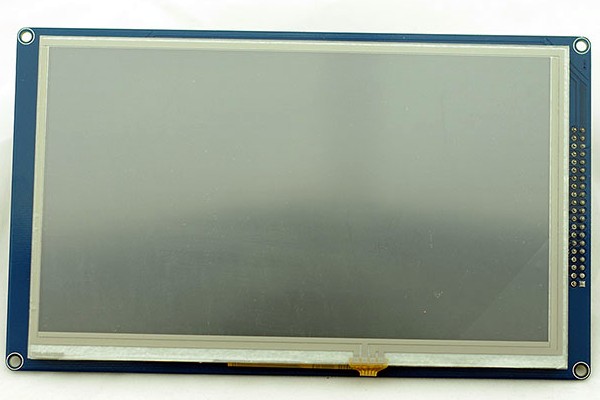

Ecran 7,0″ – NON Tactile

Photos

7_avec_01_MD070SD7_avec_02_MD070SD

Caractéristiques

  • Afficheur 5,0″ TFT Transmissif
  • Format 16:9
  • Interface SPI
  • 262K couleurs
  • Backplane : LEDs
  • Resolution: 800 * 480 pixels
  • Driver: MD070SD – Solution Industrielle
  • Compatible TTL  5V/3.3V

Prix

125,00€ + 4,60€ de frais de port

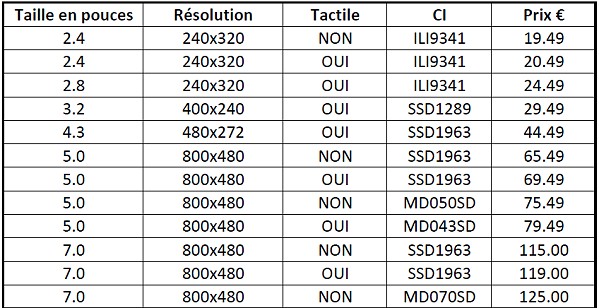

Tableau Récapitulatif

recapitulatif

Conclusion

Une large gamme d’écran pour tous ceux qui ont besoin d’afficher des informations depuis le Raspberry Pi.

Je reviens à nouveau sur le fait que ces écrans sont compatibles SPI et ne se connectent pas sur la prise HDMI du Raspberry Pi.

Si vous avez commandé sur cette boutique Eckstein Komponente ou que vous utilisez leurs écrans, merci de laissez votre avis ci-dessous.
