Raspberry Pi Zero-W : Enfin le WiFi

On en rêvait ! Ils l’ont fait : Voici le Raspberry PiZero-W, un Raspberry Pi Zero équipé du module Wifi-Bluetooth de son grand frère le Raspberry Pi 3 🙂

Spécial anniversaire : le Raspberry Pi Zero W

Il reprend les caractéristiques de Pi Zero en lui ajoutant  le WiFi et le Bluetooth !

Caractéristiques techniques :

  • processeur 1 coeur 1Ghz,
  • 512 Mo de RAM
  • Sortie vidéo Mini HDMI
  • 1 Port On-The-Go (OTG) USB
  • 1 port micro USB pour l’alimentation
  • Connecteur 40 broches compatible HAT (nu, sans connecteur)
  • Pastilles à souder pour sortie vidéo composite et Reset
  • Connecteur de caméra CSI
  • Wi-Fi 802.11b/g/n
  • Bluetooth 4.1
  • Bluetooth faible consommation d’énergie (BLE)

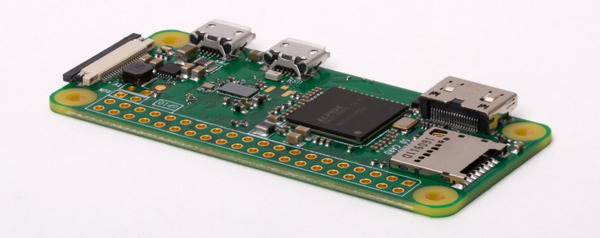

Les images du petit dernier

Une antenne WiFi pas banale

Contrairement au Raspberry Pi 3 qui était doté d’une antenne céramique, les concepteurs ont choisi une antenne dessinée simplement sur le circuit imprimé (bin oui ça coûte moins cher). A 2,4 GHz c’est possible !

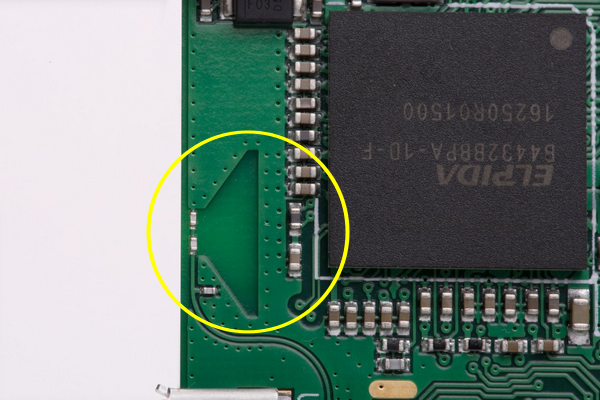

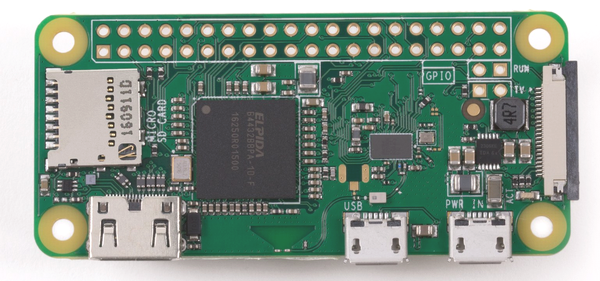

L’antenne est le triangle qui apparait sur cette photo 🙂

D’après Roger Thornton, ingénieur responsable du hardware, déclare à propos de cette nouvelle antenne :

«L’antenne du Raspberry Pi 3 est un composant monté en surface alors que l’antenne du PiZero- W est une cavité résonnante qui est formée par enlèvement de cuivre sur chaque couche de la structure du circuit imprimé».

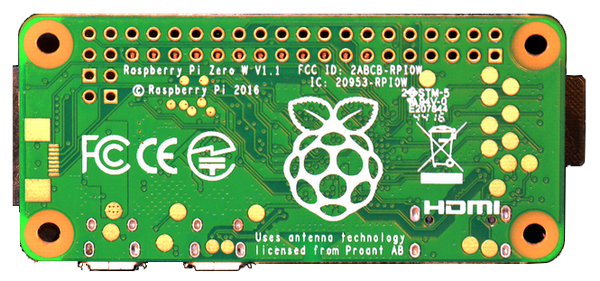

La technologie est utilisée sous licence d’une société suédoise appelée Proant (vous pouvez voir le nom de cette société au verso de la carte PiZero-W).
«Ce sont des malins, dit Roger. C’est un dessin vraiment soigné. »
Cet espace en forme de triangle sur la carte est dessiné sur le plan de masse. Cet espace libre sert à interagir avec les ondes radio. Ils résonnent dans cette cavité juste à la bonne fréquence. Les composants sur le petit côté, au bord de la carte, sont un duo de condensateurs qui amènent le signal radio.

Il faudra attendre les premiers tests pour savoir si ce choix est judicieux et s’il modifie la portée du WiFi et/ou du Bluetooth.

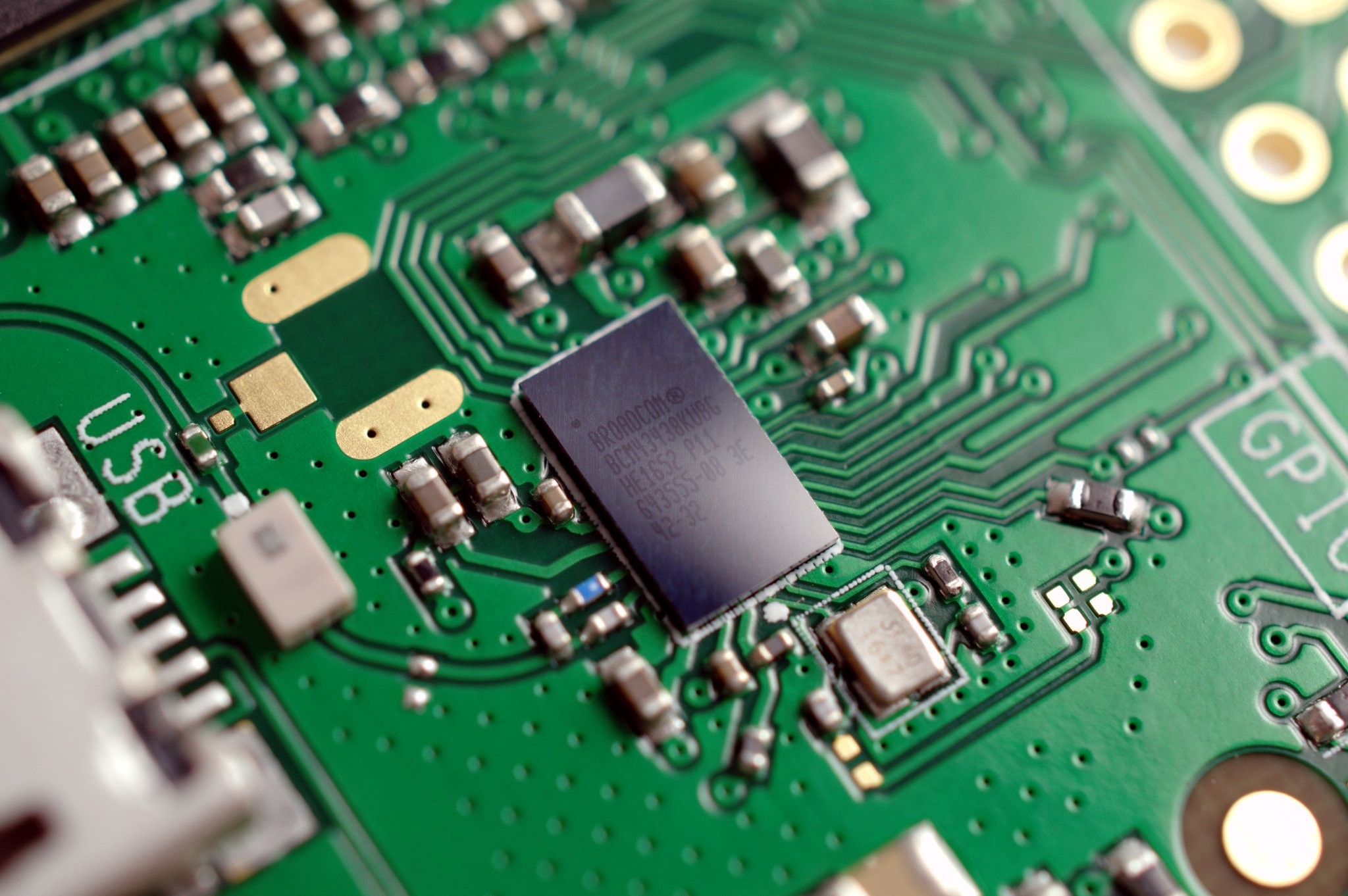

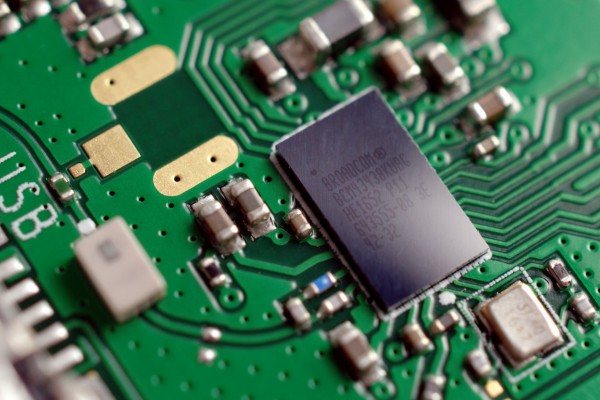

Une superbe photo du circuit WiFi/Bluetooth du Pi Zero-W

Cliquez pour agrandir.

Cette photo très détaillée du circuit WiFi/Bluetooth du PiZero-W a été postée par Gareth Halfacree sur twitter @ghalfacree !

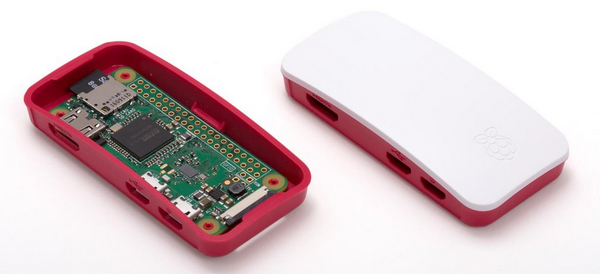

Le boîtier officiel du PiZero-W

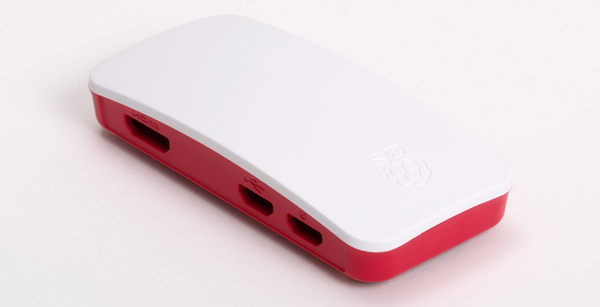

Boîtier normal

Un boîtier officiel est dores et déjà disponible. Il existe plusieurs possibilités pour accueillir la caméra, utiliser les GPIO ou… rien comme ci-dessus 🙂

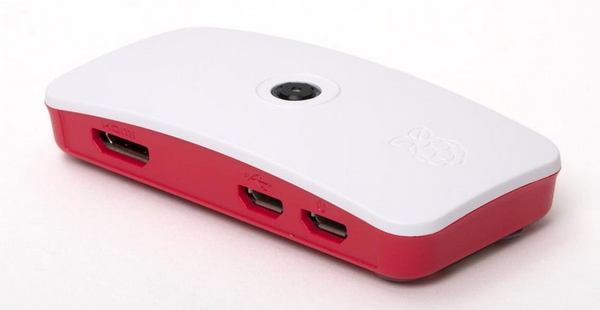

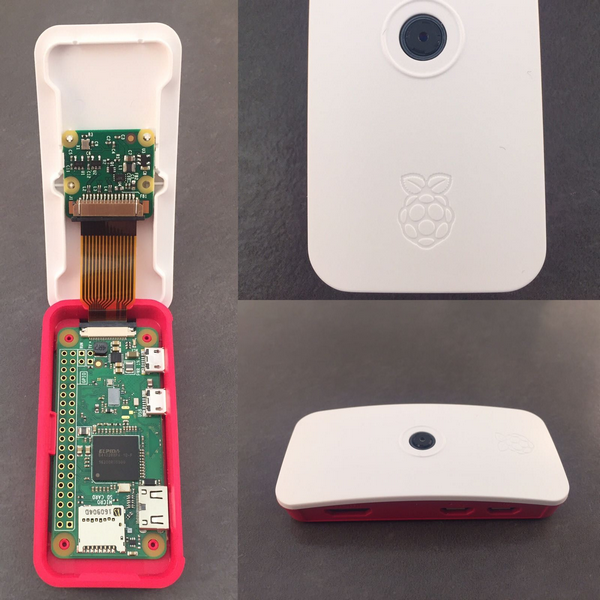

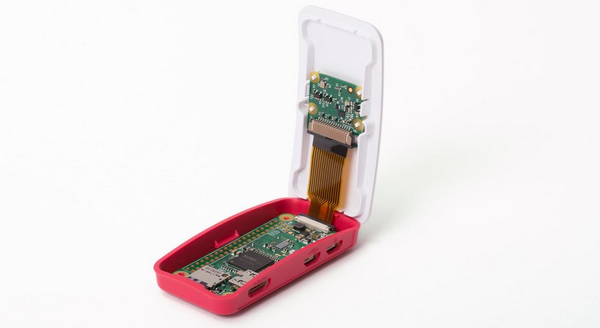

Boîtier caméra

Alors là ! Toute est prêt pour faire une caméra d’observation pour les oiseaux : Le boîtier adéquat, le PiZero reste à coller une alim et via le wifi à vous les mésanges et autres tourterelles 🙂

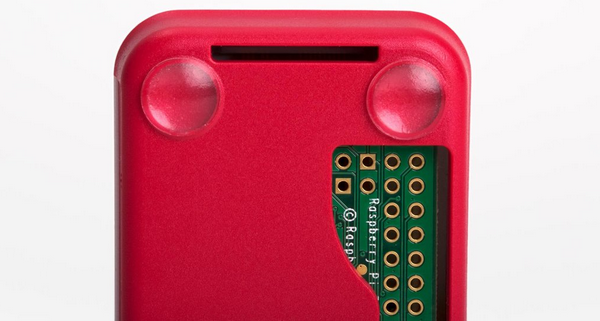

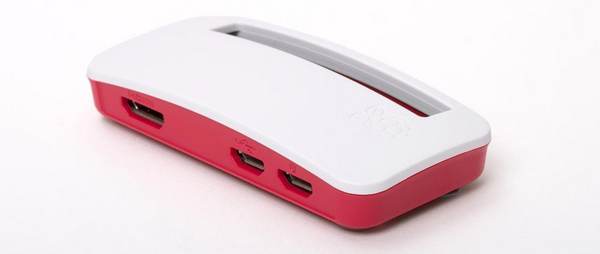

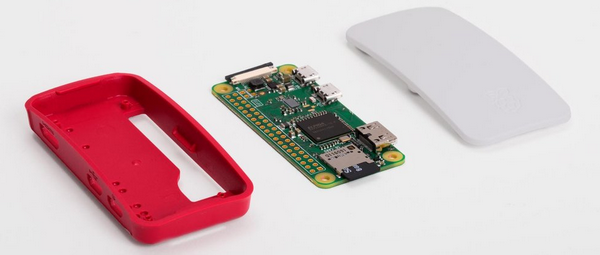

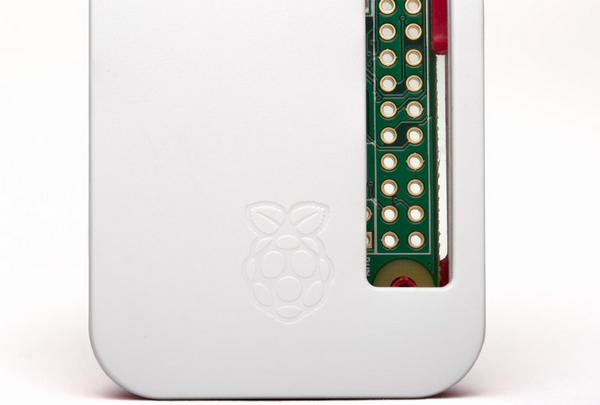

Boîtier GPIO

On pourra accéder au GPIO par le dessus ou par le dessus.

Les Kits Zero-W

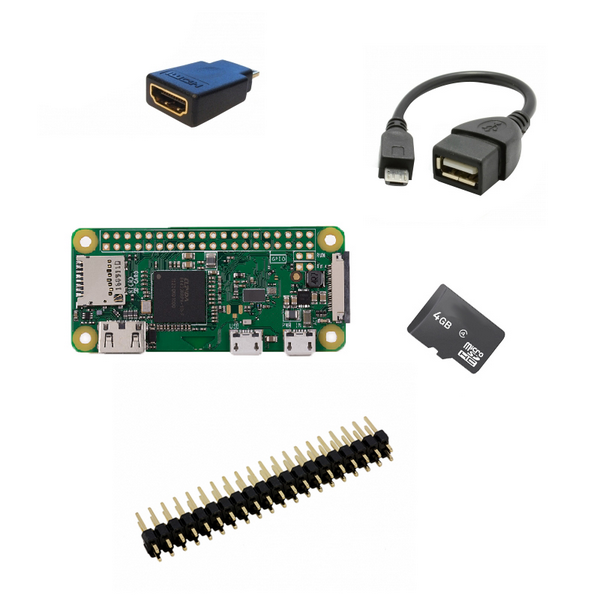

Le kit Zero-budget-W

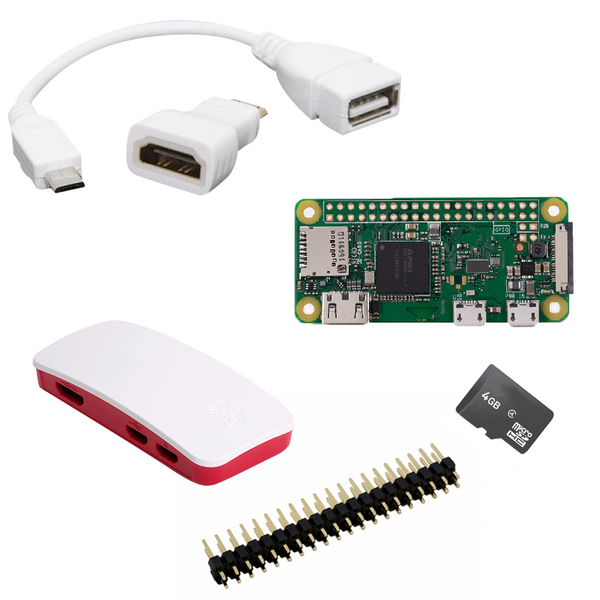

Le Kit Zero-W

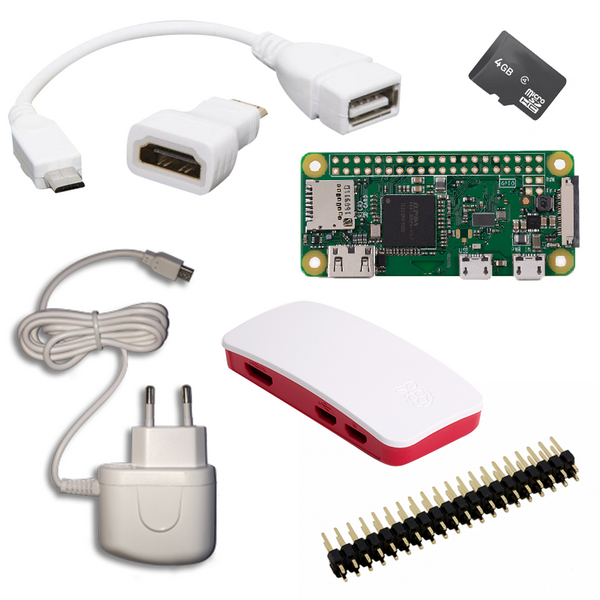

et le  StarterKitPiZero-W

Les vidéos

Disponibilité

Le Raspberry Pi Zero-W est disponible en France chez Kubii :

Sources

New product! Raspberry Pi Zero W joins the family

Introducing Raspberry Pi Zero W
