PiNES : Mettez un Raspberry Pi dans votre NES

pines_250pxPiNES c’est un projet mené à bien par Olivier qui a souhaité vous en faire profiter.
Sur l’image de gauche, vous voyez la NES comme elle se présentait avant les « travaux ».
Olivier a choisi comme distribution le projet Pigame Center Jbam (dont le site est fermé jusqu’au 1er avril).
Découvrez les photos de sa réalisation…

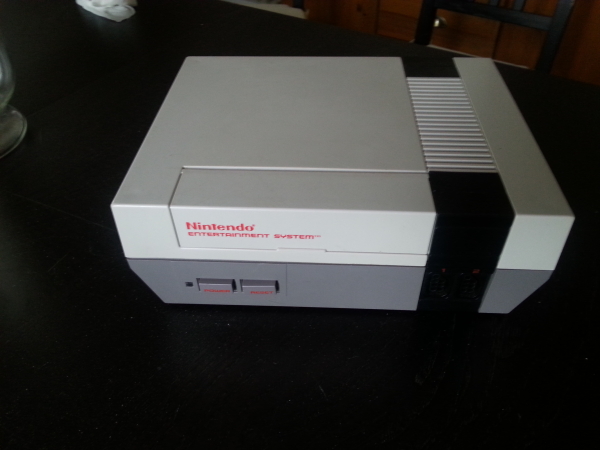

pines_01Sur cette première photo on voit la NES comme elle était à l’époque, Olivier n’a pas voulu dénaturer l’aspect extérieur de la console.

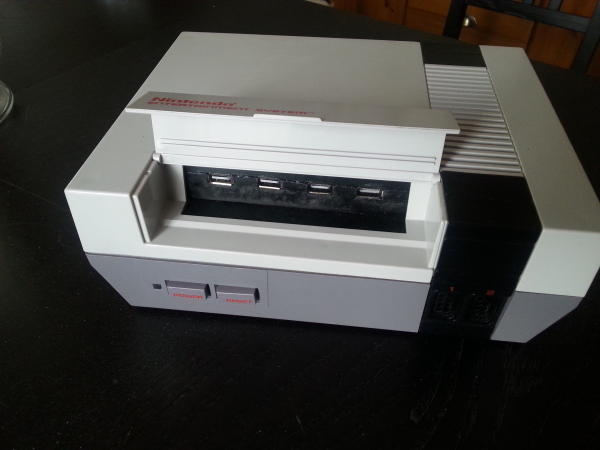

pines_02Les ports USB destinés à la connexion des manettes Xbox 360 (x4) ont pris la place du port de cartouche de jeu d’origine.

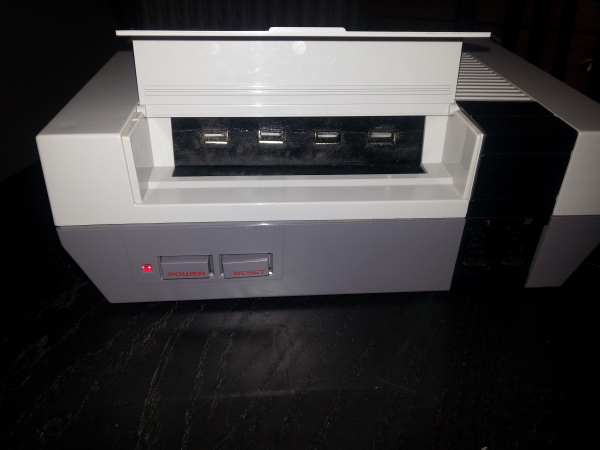

pines_03La LED s’allume comme à l’origine, elle a simplement été raccordée sur le GPIO du Raspberry Pi.

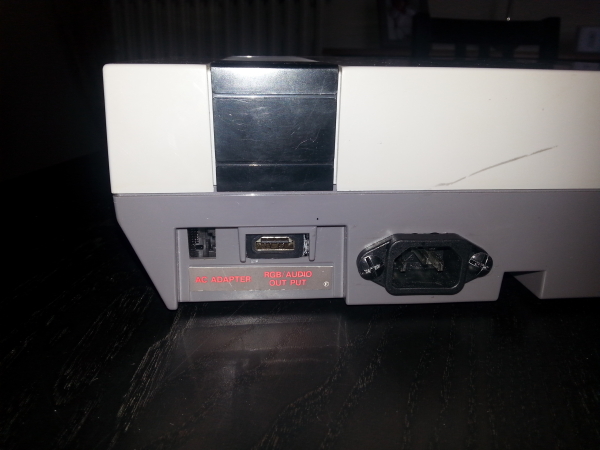

pines_04Olivier a pu intégrer les ports HDMI et Ethernet dans les « trous » d’origine. Pour amener l’alimentation secteur, il a installé le connecteur d’une ancienne alimentation d’ordinateur.

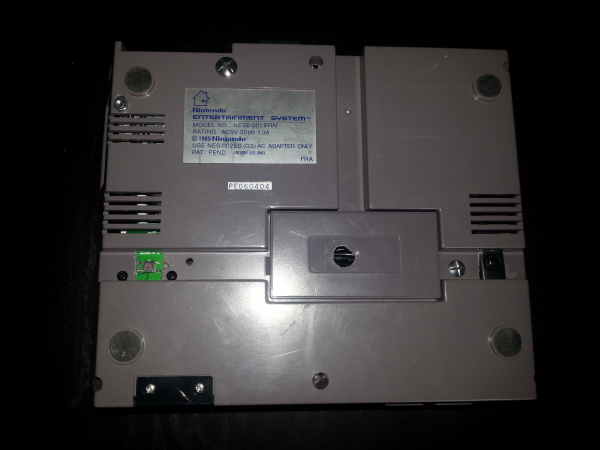

pines_05Le petit bouton noir a droite sert à rallumer la console qui s’éteint grâce au logiciel et le bouton à gauche est pour l’émetteur utilisé avec les manettes sans fil de Xbox360.

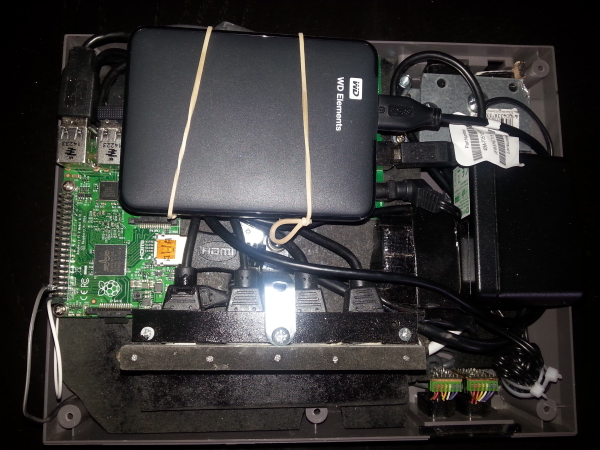

pines_06L’intérieur de la bête avec le Raspberry Pi 2 sur la gauche, un disque dur USB externe de 1To et les différents câbles.

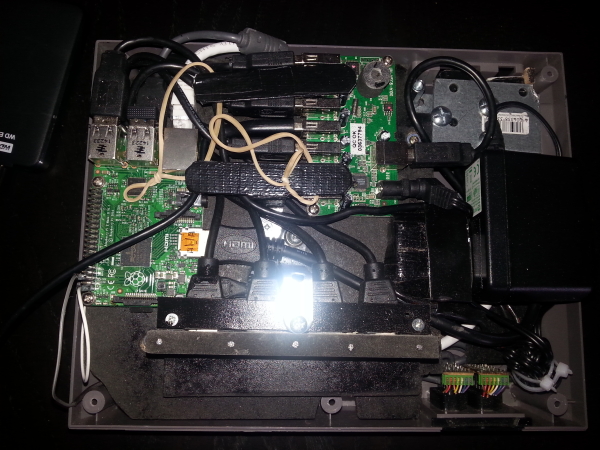

pines_07Quand on enlève le disque dur, on voit que sous celui-ci il y a le HUB USB avec son alimentation à coté. L’alimentation du Raspberry Pi est sous la carte du RasPi.

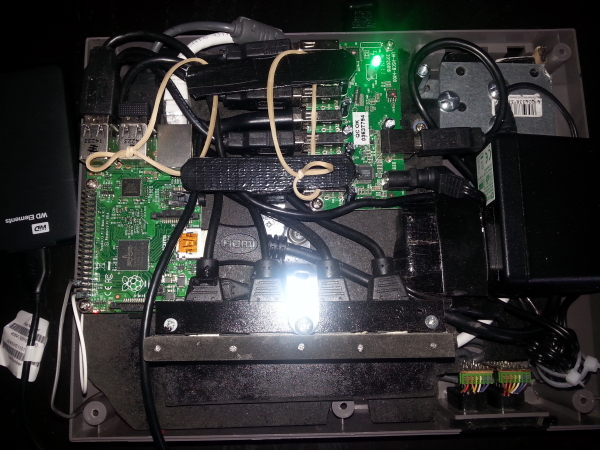

pines_08Sur cette dernière photo, prise alors que la console est sous tension permet de voir les voyants allumés.

Conclusion

Même si cette réalisation a déjà été décrite, merci à Olivier de nous faire découvrir les images de son projet PiNES.
