Publié le 14 juillet 2014 - par

Le Raspberry Pi Model B+ est arrivé

raspberrypi_b+_250pxDepuis le temps qu’on attendait un successeur du Model B, le voici qui arrive ce 14 juillet ! Le Raspberry Pi Model B+ est disponible.
Pas de changement au niveau du SOC ou de la mémoire, le BCM 2835 avec 512Mo de RAM. Par contre ce sont 4 ports USB qui sont disponibles maintenant, en plus du port Ethernet.

Le Raspberry Pi Model B+

Présentation

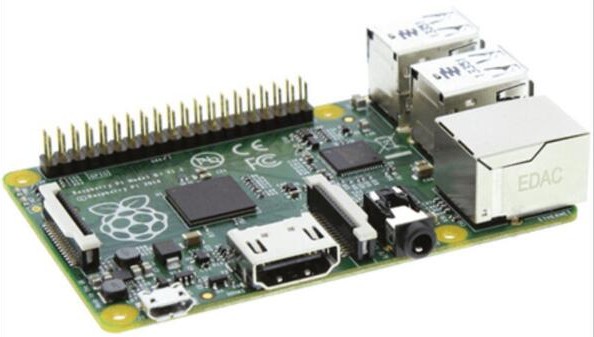

raspberrypi_b+La carte SD a cédé la place à une micro SD ce qui va éliminer ce morceau de carte qui dépasse et fragilise le support. On va enfin pouvoir placer le Raspberry dans un boîtier compact.

Le port vidéo analogique (prise RCA) disparait il rejoint la prise audio qui se voit pourvue de 4 contacts, et il semble que la sortie son soit dotée d’un vrai convertisseur digital-analogique soit dotée d’une alimentation mieux filtrée qui devrait améliorer la qualité de l’audio (mais on reste en PWM).

Au niveau de la fixation, 4 trous sont maintenant prévus, pour assurer une fixation impeccable du circuit.

Le GPIO du Raspberry Pi Model B+

C’est au niveau du port GPIO que se situe la modification la plus importante, puisqu’on passe de 26 à 40 ports GPIO !

schema_gpio

Ceci va ouvrir la voie à des réalisation comportant plus d’E/S et faciliter la vie des développeurs.

Une EEPROM de configuration lors du boot

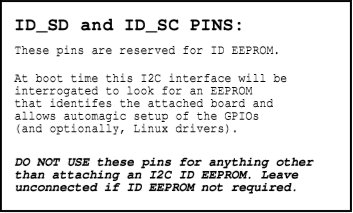

id_sd_raspberry_b+

Les broches 27 ID_SD et  28 ID_SC seront utilisées lors du boot pour interroger l’interface I2C et tester la présence d’une EEPROM qui permettra d’identifier la carte connectée, mais aussi de configurer automatiquement les ports GPIO. Optionnellement, elle permettra également de configurer les pilotes Linux. Ces ports 27 et 28 sont donc réservés et ne devront pas être connectés si aucune EEPROM n’est présente.

Implantation des composants du Raspberry Pi Model B+

Schéma d'implantation du Raspberry Model B+

Schéma d’implantation du Raspberry Model B+

Des fuites ?

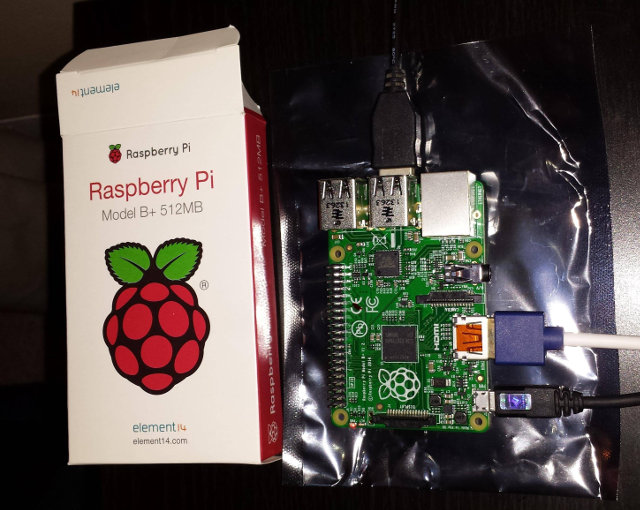

Quelques fuites avaient eu lieu, en particulier, un client de Farnell avait reçu (par erreur ?) un model B+ qui l’avait bien étonné…

Raspberry_Pi-Model_B+

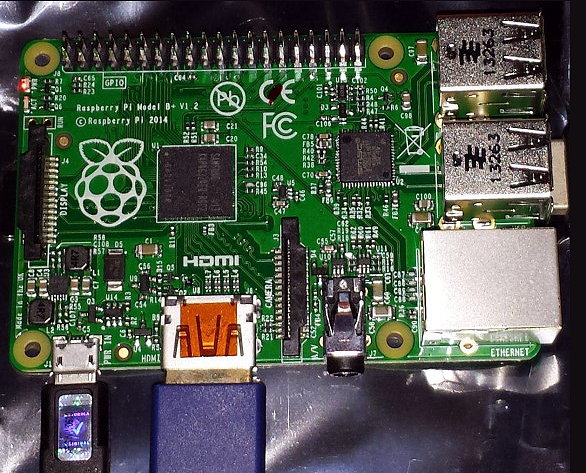

Raspberry_Pi-Model_B+vue_dessus

Conclusion

Un nouveau modèle de Raspberry Pi à explorer. De nouvelle possibilités qui s’ouvrent… L’aventure Raspberry Pi continue

Votre acvis sera le bienvenu dans les commentaires ci-dessous

Sources

Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. .

10 réflexions au sujet de « Le Raspberry Pi Model B+ est arrivé »

  1. Adrien

    Ahhh voilà la fameuse surprise du 14 Juillet dont vous nous avez parlé ! 🙂
    Je m’en doutais vu votre engouement !

    Pour un modèle B+, ça en fait du changement…

    Je suis bien content que le port SD soit remplacé par un micro sd, et la disparition du port analogique était pour le coup « logique ».

    40 ports, ça c’est énorme, ça étend carrément la capacité de la framboise !

    Par contre, je suis déçu que la capacité de mémoire RAM soit toujours de 512 MO…

    Un modèle C peut être bientôt ?

    Répondre
    1. admin Auteur de l’article

      Bonjour Adrien
      Ben ouiiii… J’en ai deux exemplaires en commande. Les tests dans le courant de la semaine si la livraison ne traine pas trop
      A demain
      Cordialement
      François

      Répondre
  2. Clem

    Concernant la vidéo composite, elle n’a pas disparue, mais se trouve dans le jack qui est composé de 4 connections :
    Video, Son gauche, Son Droite et Masse

    Répondre
    1. admin Auteur de l’article

      Bonjour Clem
      Effectivement seule la prise RCA a disparu, la vidéo et le son analogique se retrouvent sur la même prise…
      COrdialement
      François

      Répondre
  3. Mike

    je suis quand même un peu déçu qu’il n’y est pas de changement coté RAM ou coté processeur ..
    Ceux qui utilise le Raspberry pi comme ordinateur basique ( j’entends par la vidéo, musique mais surtout navigation internet « YOU TUBE! » …ect )
    sont clairement en manque de performance surtout au niveau du processeur,
    même a 1ghz regarder du streaming ou ce balader sur des page lourde est horriblement long
    et pour ce qui est de la RAM, beaucoup de personne utilise le Raspberry pi comme serveur (de jeux vidéo par exemple) et un vraie serveur Minecraft demande au minimum 700 mo.
    mais bon ce modèle b+ nous montre qu’il ne veule pas forcément stagné ,
    j’ai l’espoir de voir un modèle a 1g avec un processeur au moins aussi puissant que celui du banana pi ou de la Humminbird

    Répondre
  4. Martin

    Houa je m’attendais vraiment pas à ça ! C’est plutôt cool mais beaucoup plus tourné vers l’arduino que le software, c’est assez domage, par ailleur avec la différence de pin il y aura des programmes non compatibles avec les autre version du raspberry, ça vas être assez chiant ça :/.

    Répondre
  5. Chocard

    joli bête, ces changements me plaisent bien.
    Je ne suis pas mécontent que le µp et de la mémoire n’aient pas été changés, ainsi non seulement on consomme peu, mail il parait qu’il consomme même encore moins 😉

    Répondre
  6. zeb

    Plop,

    Eh ! à moi aussi, elle plaît bien. Juste un détail. M’enfin quel idée de mettre 4 ports USB, puisqu’il faut la plupart du temps ajouter un hub USB auto-alimenté. Sauf si bien sûr on peut enfin tirer plus d’A sur ces ports !

    Pour le port micro SD, certains ont trouvé une solution :
    http://www.dx.com/p/tf-card-to-sd-card-adapter-for-raspberry-pi-black-272288#.U8VMhEAqzMA
    Avec un tel accessoire, je peux choisir entre SD et TF sur ma RP B. ALors que sur la prochaine RP B+, plus de choix possible. C’est une fausse excellente idée (elle reste bonne quand même)

    A-t-on une idée de l’agencement des pattes du GPIO ?
    Si le port n’a été que rallongé et que l’ordre des broches déjà présentes en version B sont à la même place, c’est bonheur !
    Rappelons quand même qu’il y a un port B de 8 broches sur un RP B qui n’est pas soudé par défaut. On est en droit de croire qu’il est maintenant intégré au port 40 du RP B+. Ce qui n’ajoute au plus que 6 broches.

    Répondre
