3 matrices à LEDs pour Arduino et Raspberry Pi chez Ciseco

matrice_250La société CISECO met sur le marché une gamme de trois matrices à LEDs, la classique 8×8 LEDs mais aussi une matrice 9×14 (soit 126 LEDs).

Le produit est disponible en LEDs rouges (0805 rouges) et en LEDs blanches (1206 blanches).

Il embarque un ATMega328p…

Matrice à Leds 8×8 pour Arduino

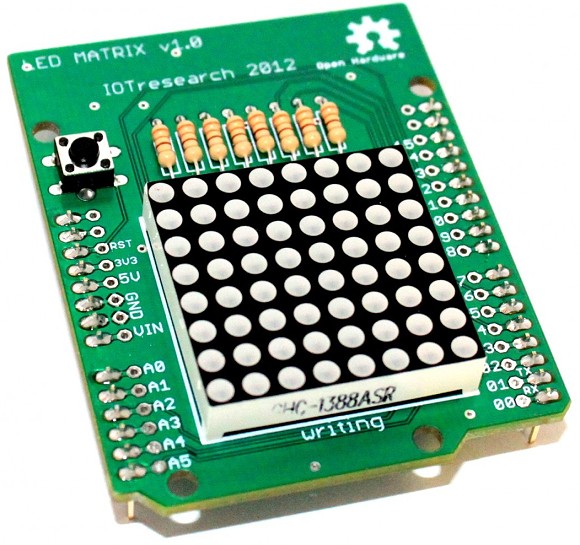

matrice_8x8_2La première matrice est une classique 8×8 destinée à l’Arduino.

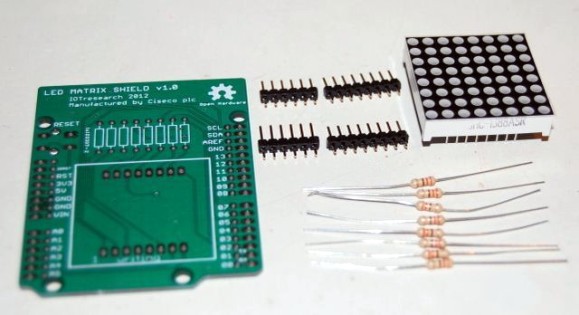

Le kit de la matrice 8×8 pour Arduino

matrice_8x8Elle est livrée en kit et il faudra jouer du fer à souder pour la construire. Elle est compatible avec toutes les générations d’Arduino, y compris les nouveaux R3 et Leonardo qui ont plus de broches. Les broches A0, A1, RX & TX sont libres, toutes les autres broches sont utilisés pour piloter la matrice.

Vidéo de démonstration matrice 8×8 pour Arduino

De la documentation ainsi qu’une vidéo de démonstration sont disponibles sur la page de cette matrice.


Matrice 9×14 à LEDs rouges ou blanches pour Raspberry Pi

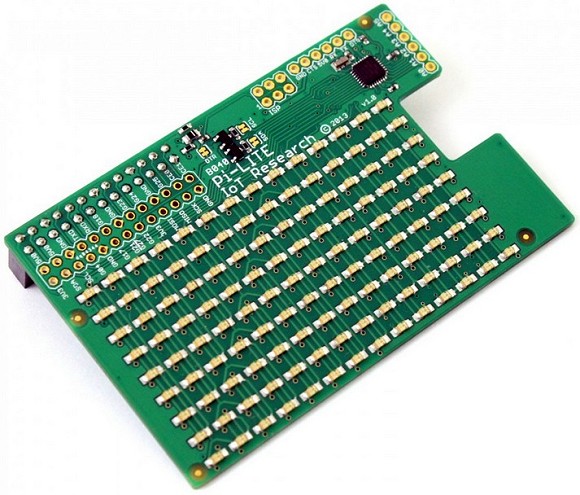

matrice_01

Présentation

La Pi Lite est un grand affichage (85mmx55mm) à matrice de LEDs rouges ou blanches selon le modèle, pour le texte et les graphiques. La Pi-Lite se connecte directement sur le GPIO du Raspberry Pi. Cette carte qui embarque un ATMega328p combine les avantages de l’Arduino et du Raspberry Pi. Elle utilise une communication série standard (à 9600 bps), il est vraiment simple d’envoyer du texte et des graphiques à la matrice de 126 LEDs. La matrice est pilotée par le processeur ATMega328P ce qui signifie que tous les traitements liés au pilotage de la matrice à LEDs sont chargés à partir du processeur du Raspberry Pi. Cela libère le processeur et le GPIO du Pi pour d’autres fonctions.

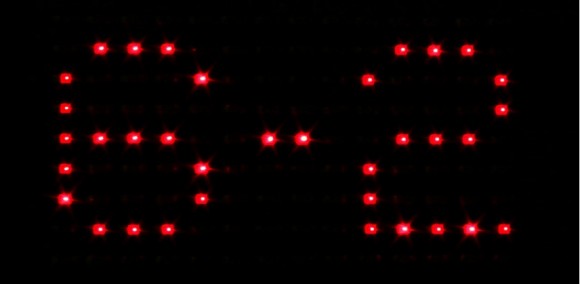

matrice_02

  • Amusante et pratique (peut-être afficher vos e-mails ou des tweets en temps réel, des messages défilants qui peuvent être vus à distance)
  • Firmware open source (vous pouvez ajouter des fonctions supplémentaires si vous le désirez)
  • Multifonction – Faites défiler du texte, bargraphe, vumètre et graphiques (tous faciles à utiliser en envoyant des chaînes de caractères simples)
  • Basé sur le LOLshield Arduino de Jimmy Rogers (bien essayé, testé et supporté)
  •  matrice de LEDs 14 x 9 (pour le texte ou graphiques)
  • Pilotée par liaison série et peut donc être utilisé avec n’importe quel micro TTL, la radio (par exemple XRF) ou l’interface PC (par exemple le câble FTDI populaire)

Un émulateur Pi-Lite (écrit en Python), est disponible si vous souhaitez tester la matrice avant de l’acheter…

Caractéristiques

  •      Processeur ATMega328P
  •      CI de haute qualité plaqué or
  •      126 LED blanches ou rouges
  •      Commandée par l’interfacesérie UART du Raspberry Pi
  •      Fonctionne sur le 5 volts alimentation du Pi (49mA max)
  •      Logiciel préchargé, peut être utilisé dès le déballage pour afficher :
  •          Du texte défilant (à vitesse variable)
  •          Des graphique à barres (14 barres verticales)
  •          Un VU-mètre (2 barres horizontales)
  •          Un frame buffer (pour le graphisme et l’animation)
  •          Des pixels individuels (les allumer, éteindre
  •      Possibilité d’installer un connecteur 6 broches ISP ou FTDI pour l’ATMega328P afin de mettre le firmware à niveau ou d’implanter votre propre programme
  •      Broches analogiques de l’ATMega328P connectées sur des trous standard (comme sur le shield de  Jimmy Rogers )
  •      L’I2C de l’ATmega328P est disponible sur les broches A4 et A5 pour un chaînage de Pi-Lite afin de créer un écran de taille plus importante
  •      Fabriqué au Royaume-Uni

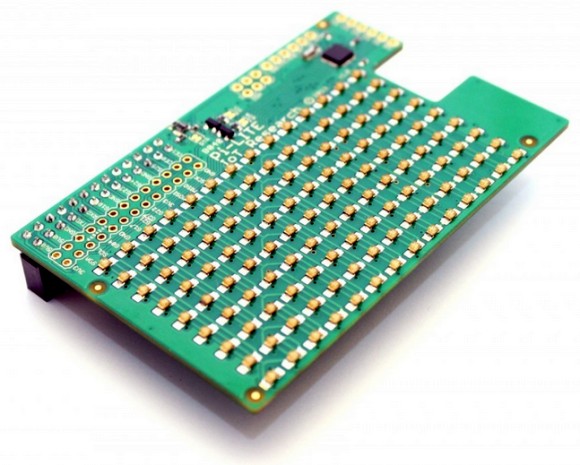

matrice_03Pour la Pi-Lite, des documentations sont également disponibles sur la page du produit.

Vidéos de démonstration de la Pi-Lite

Il y a également deux vidéos de démonstration :

Tarifs et lien vers le site de Ciseco

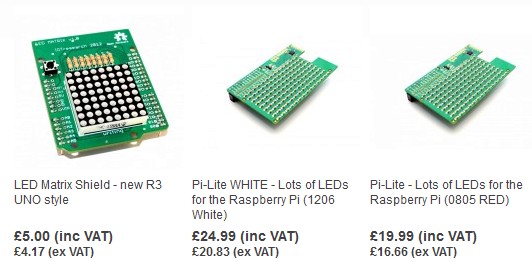

Si ces produits vous intéressent voici les tarifs. En cliquant sur les tarifs vous aboutissez sur le site de Ciseco.
tarifs
