Utiliser l’horloge RTC 1302 sur le B+

RTC_module_DS1302_250pxEn février 2014, je vous avais proposé un article sur l’utilisation du circuit RTC  DS1302 avec le Raspberry Pi.
Cet article a été utilisé par Philippe qui a modifié le programme pour utiliser les GPIO 20, 21 et 26 (broches 38, 40, 37) et ainsi libérer la place pour d’autres extensions.
Philippe m’a fait parvenir le programme modifié que vous trouverez ci-dessous.

GPIO_RTC_DS1302_connexion

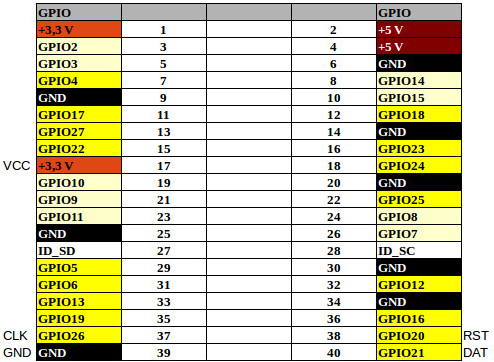

Connexion du module RTC à base de DS1302

On voit sur ce tableau que Philippe a utilisé les ports GPIO situés « en bas » du GPIO du B+. Ceci a l’avantage de libérer complètement la partie supérieure du GPIO pour d’autres utilisations.

Le programme rtc-pi-bplus est disponible en téléchargement. Faites un clic droit sur le lien et choisissez « Enregistrer la cible du lien sous… » si vous êtes sous Windows et que ça coince… bin oui aussi, pourquoi vous êtes sous Windows ?

DS1302_hqewEt si vous utilisez un système d’exploitation sérieux 😉 utilisez

wget http://www.framboise314.fr/docs/rtc-pi-bplus.zip

Si le Raspberry est connecté à Internet, il se met à l’heure via NTP. Pour mettre à l’heure l’horloge du RTC1302 utilisez cette commande :

sudo ./rtc-pi $(date +%Y%m%d%H%M%S)

Si vous trouvez ce programme utile, ne manquez pas de le dire à Philippe en lui laissant un mot dans les commentaires ci-dessous…

Merci à Philippe pour ce retour très intéressant sur le DS1302
