Utilisation simultanée de PiFace 2 et SenseHAT sur un Raspberry Pi (Episode III)

Christian nous avait déjà présenté une première version de sa réalisation, destinée à prendre des timelapse en autonome avec un Raspberry Pi. Voici l’ultime version de son boîtier. Pourquoi ultime me direz vous ? Binnn… il n’y a plus de place dans la boîte 🙂

Un timelapse avec une SenseHAT et une PiFace 2

Les versions précédentes

Vous trouverez les précédents épisode ici :

Episode I             Episode II

Les modifications entre les dernières versions

Version 2

Cliquez pour agrandir

Version finale

Cliquez pour agrandir

Cliquez pour agrandir

Le montage a donc subi des améliorations que vous retrouverez dans la documentation mise à disposition par Christian.

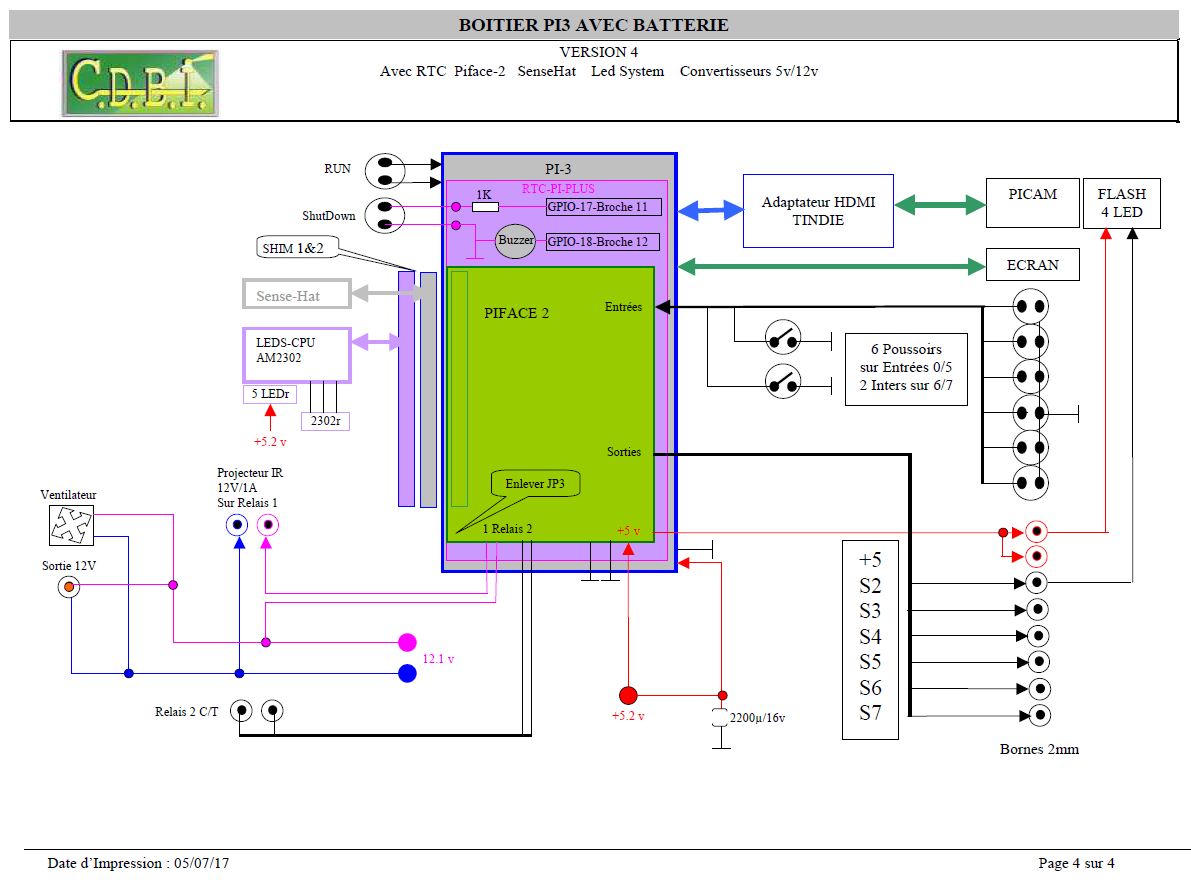

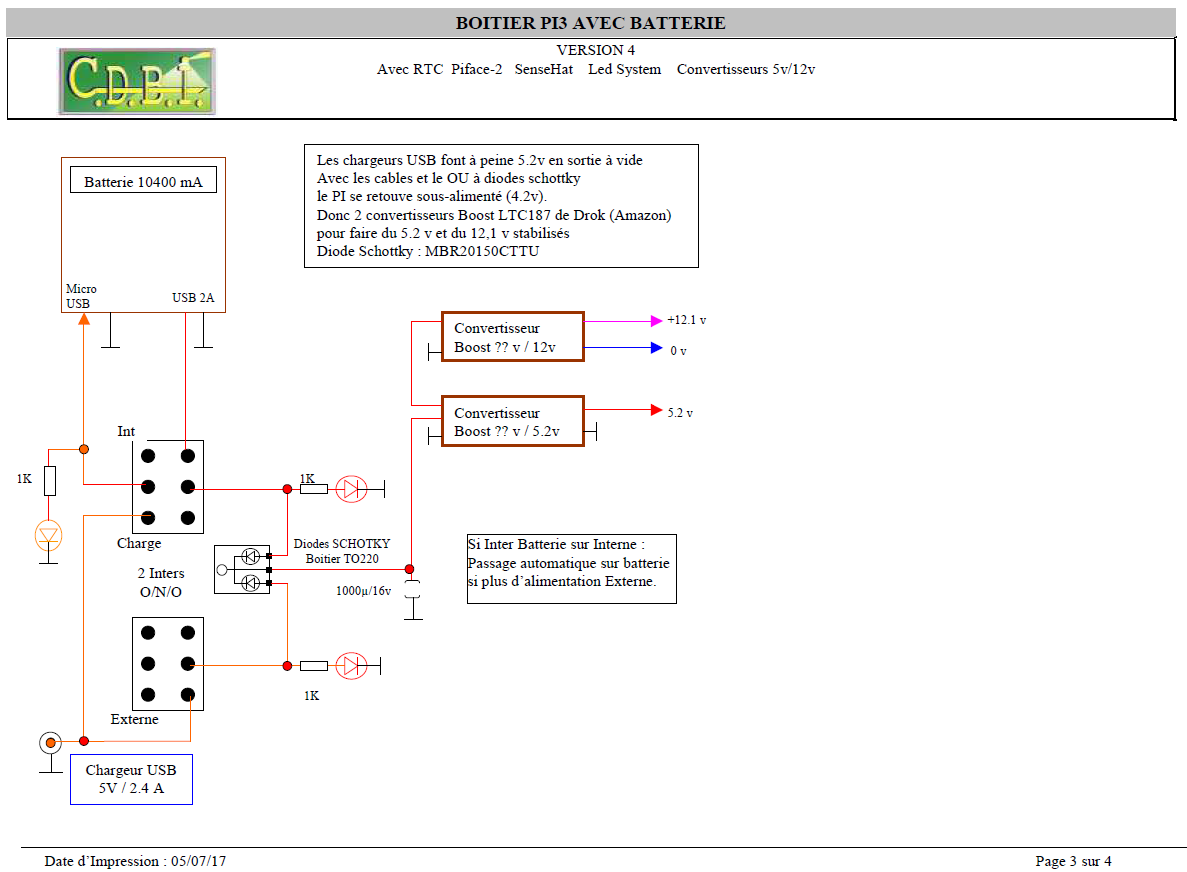

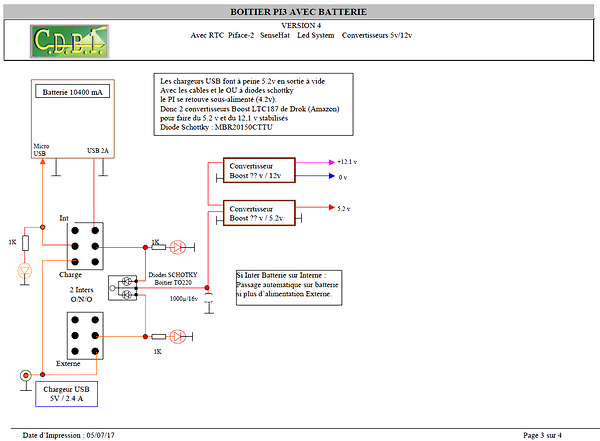

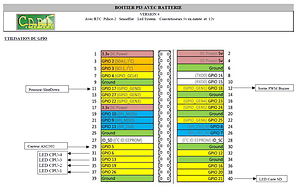

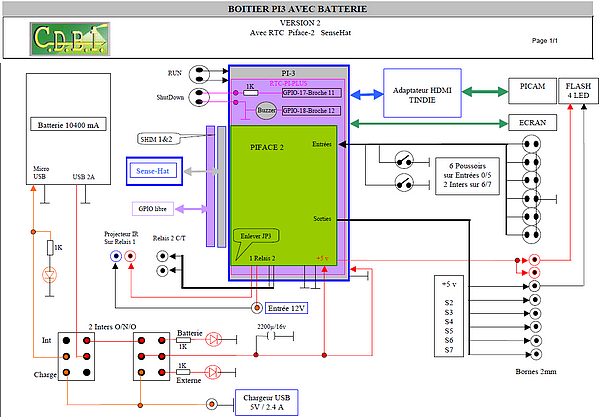

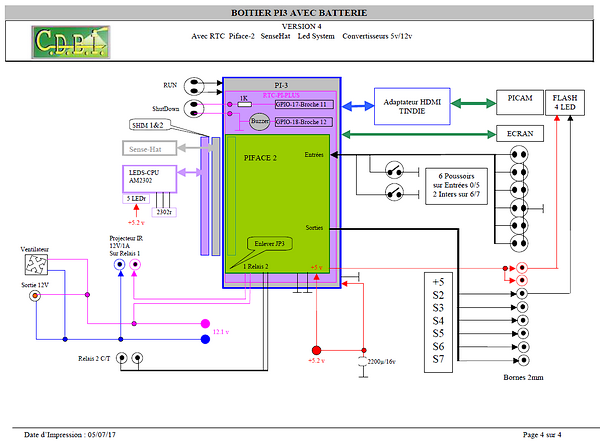

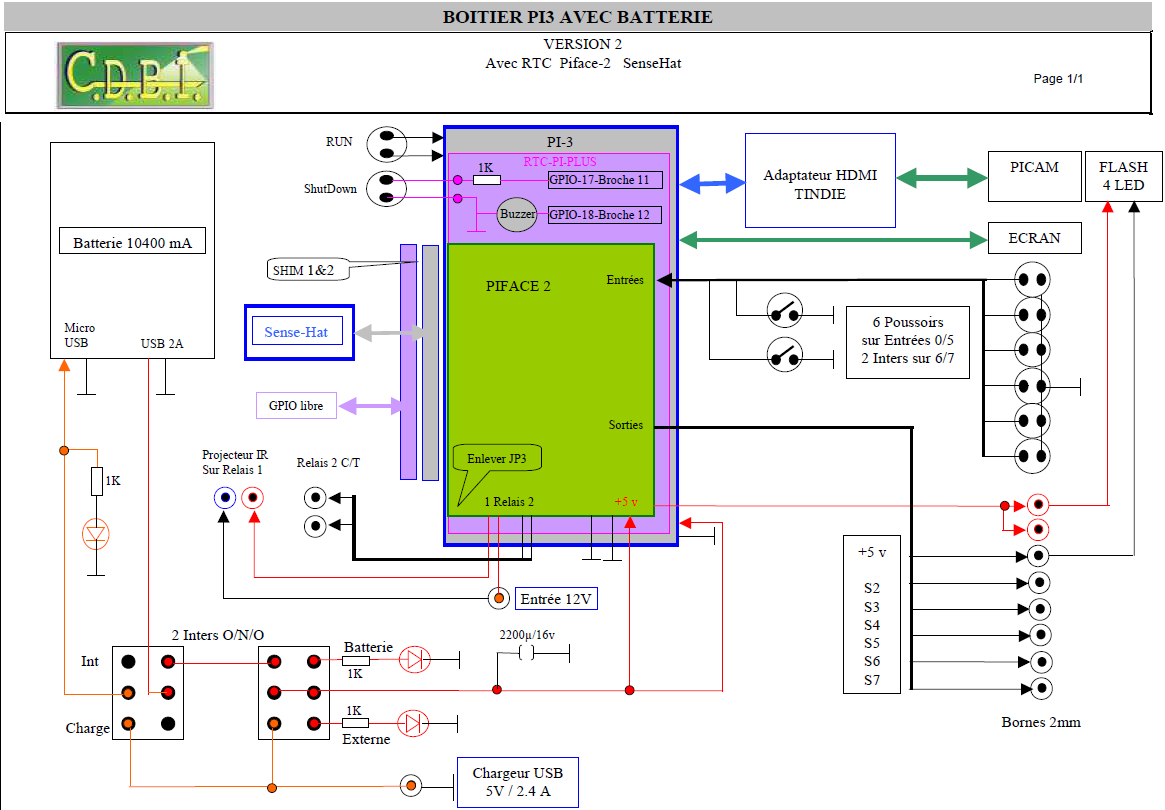

Documentation Synoptiques et câblage

Vous pouvez également télécharger une archive .zip contenant les scripts et fichiers de configuration.

Photos du time lapse

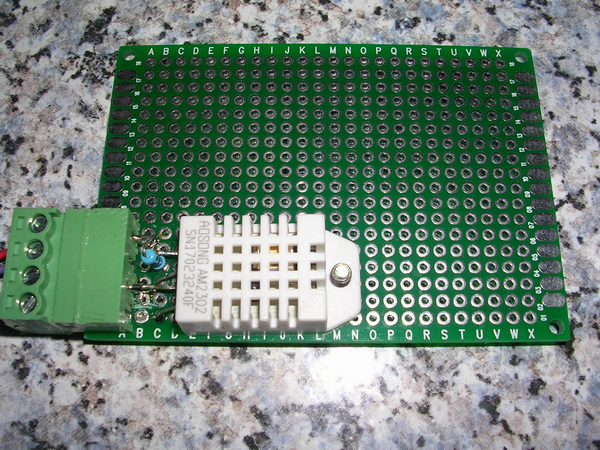

L’AM2302 est un capteur humidité/température (DHT22)

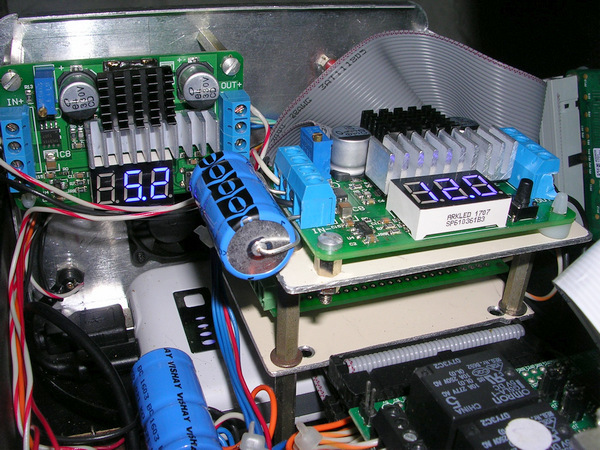

Les convertisseurs de tensions sont dotés d’un afficheur

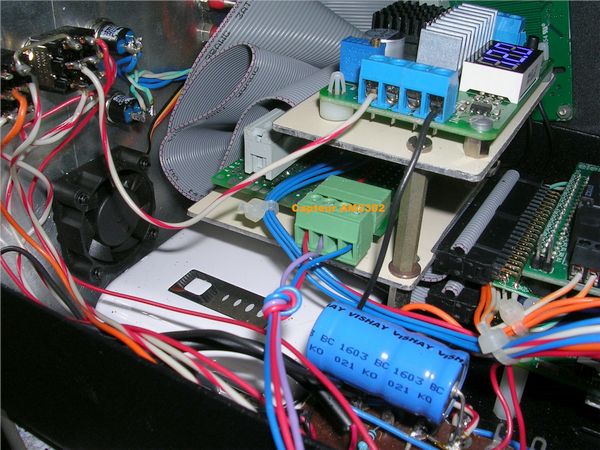

Il ne reste plus beaucoup de place dans la boîte

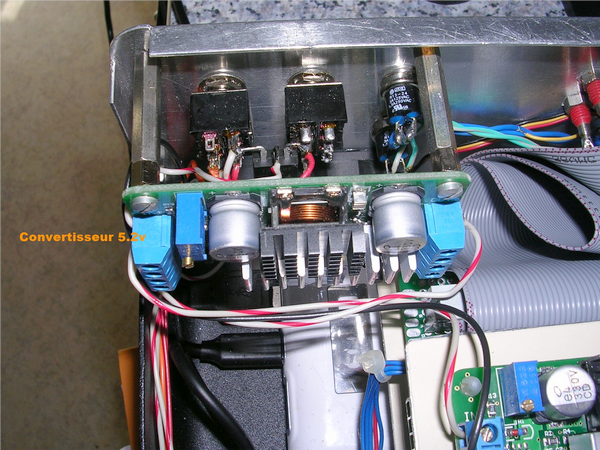

Le convertisseur 5v

Les cartes sont réparties sur plusieurs étages

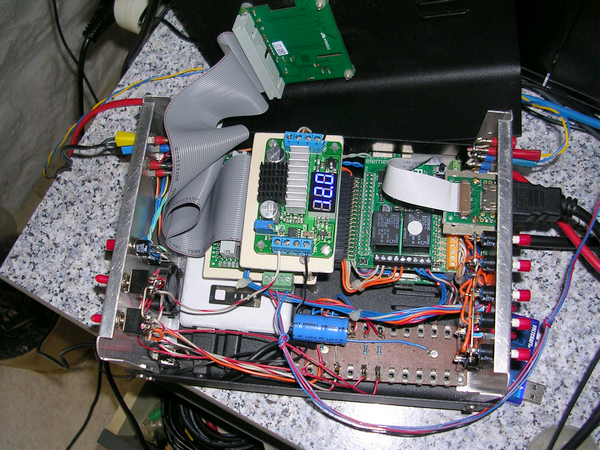

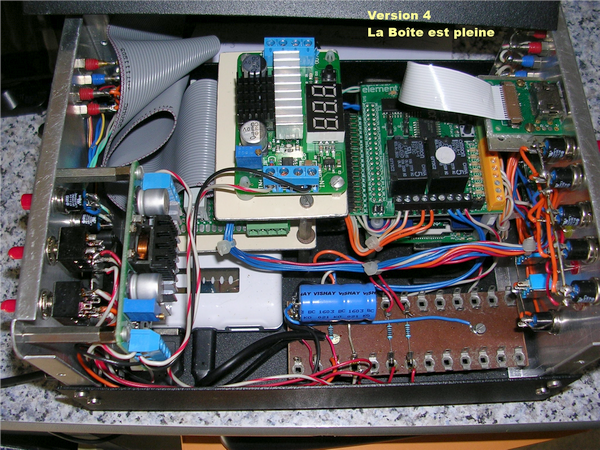

Vue d’ensemble du coffret

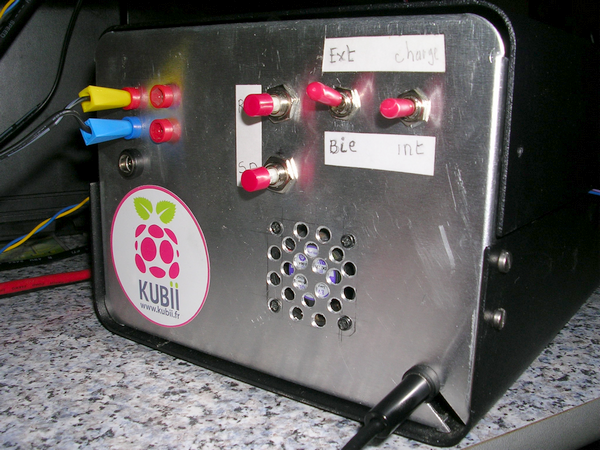

A l’arrière du boîtier les interrupteurs d’alimentation et le ventilateur

Conclusion

Je laisse la parole à Christian pour vous présenter sa réalisation :

Après la version 3, voilà la 4 et la dernière pour ce boitier, car il est plein !!!!!!!!!!
Après l’ajout du convertisseur pour faire du 12v et qui fonctionnait parfaitement (Version 3), j’ai pensé à en mettre un deuxième en entrée pour toujours avoir 5.2v au niveau du RPI et me soustraire de la longueur des câbles.

Comme la tension d’entrée du boitier n’est plus critique (supérieure à 4v quand même) :
Ajout d’un OU à diode entre alim Extérieure/Batterie—j’enlève brutalement l’alim chargeur extérieur —le RPI ne voit rien, si l’inter de batterie est sur « Interne » et pas sur « Charge » (les 2 LED rouges allumées)

Si la batterie est en charge (LED jaune), la tension d’entrée tombe à 4.2v—et toujours 5.2v pour le RPI

Sur la carte avec le ULN2803 pour les LED CPU et SD, j’ai ajouté un connecteur pour lire un capteur AM2302 sur le GPIO5

Et enfin ajout d’un petit ventilateur de 3 Cm sur le 12v en face arrière

Je joint également les dernières versions des Scripts qui corrigent certains Bugs de la version précédente.

Enfin un dernier mot sur les convertisseurs LTC187 de Drok qui sont vraiment formidables avec leur afficheur

Merci Christian pour cette réalisation très complète qui donnera certainement des idées aux lecteurs du blog 🙂
