Une nouvelle gamme de caméras chez Arducam

arducam_250pxArducam lance une nouvelle gamme de caméras. Je vous avais présenté leurs caméras à objectif interchangeable ainsi que la carte RaspCam, caméra + écran tactile pour le Raspberry Pi.
Arducam annonce 3 nouveautés : Une caméra similaire à celle d’origine, une caméra à objectif interchangeable à la qualité optique améliorée, et une caméra endoscopique.

Les nouvelles caméras Arducam

Présentation de ce test

Ce test a été réalisé sur 3 modèles reçus récemment de Chine. J’ai réalisé deux sortes d’images avec les caméras : une vue extérieure dans des conditions difficiles, après midi ensoleillé, légèrement brumeux avec le soleil de face. Je me suis permis de retoucher le niveau de certaines photos pour qu’elles soient plus lisibles :

Si vous cliquez sur chacun des liens ci-dessus, vous pourrez comparer la photo brute et la photo avec les niveaux modifiés.

J’ai aussi utilisé un petit village provençal pour faire quelques images en intérieur. Il n’y a pas d’éclairage particulier, la seule lumière provient de la fenêtre par laquelle je faisais les prises de vue extérieures.

arducam_decor

Ce billet comporte de nombreuses images. il occupera plusieurs pages… Les images affichées sur votre écran ont une largeur de 600 pixels pour s’adapter au thème WordPress utilisé. Si vous cliquez dessus, la plupart s’ouvriront en plein écran pour afficher la photo à sa taille originale. Certaines photos originales ont été « redressées » car elles penchaient un peu et donc légèrement rognées pour retrouver un aspect rectangulaire.

Les photos du village ont été simplement découpées dans la photo d’origine, c’est à dire que vous avez un « extrait » (crop) de la photo originale, sans redimensionnement.

La caméra classique

Présentation

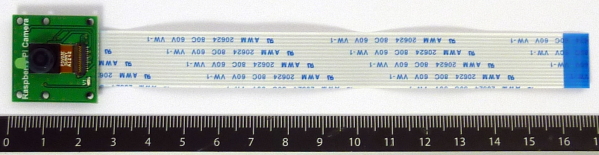

arducam_classique_01Cette première caméra est très ressemblante avec la caméra d’origine du Raspberry Pi. Le capteur est le même, le câble plat également. Son prix est de 18$.

Bien entendu, toutes les commandes qui permettent d’agir sur la Caméra Pi sont reconnues par cette caméra compatible. Vous ne verrez aucune différence avec une caméra « officielle »…

arducam_classique_02

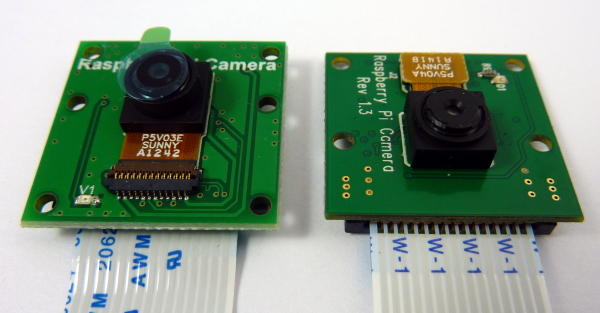

A gauche la caméra Arducam toute neuve (elle a encore sa protection…) – A droite la caméra officielle.arducam_classique_03

arducam_classique_04

Pendant les tests de la caméra « classique ».

Et ça donne quoi ?

cam_official_picam_600px

Image obtenue avec la caméra « officielle – Cliquez pour agrandir

cam_new_arducam_pi_600px

Image obtenue avec la caméra Arducam. Les niveaux n’ont pas été retouchés et l’image est moins contrastée. Le cadrage est un peu différent mais la zone couverte est presque la même. Il semble que la focale soit légèrement plus longue que celle de la caméra d’origine – Cliquez pour agrandir

Caractéristiques

 Afin de répondre à la demande croissante de modules caméras compatibles avec le Raspberry Pi, l’équipe ArduCAM a créé ce mini-module caméra pour Raspberry Pi à faible coût, entièrement compatible avec l’original.

PiCAM_schema_carte

Encombrement de la carte caméra compatible.

La carte elle-même est minuscule, environ 25mm x 24mm, ce qui la rend idéale pour les applications mobiles ou autres lorsque la taille et la qualité d’image sont importantes. Elle se connecte au Raspberry Pi au moyen d’un câble ruban court. La caméra est raccordée au processeur BCM2835/BCM2836 sur le Raspberry Pi via le bus CSI, une liaison à bande passante élevée qui transporte des données des pixels de la caméra vers le processeur. Ces informations voyagent le long du câble plat qui relie la carte appareil photo/caméra au Raspberry Pi.

Le capteur a une résolution native de 5 mégapixels, et est équipé d’une lentille à focale fixe. En termes d’images fixes, l’appareil peut fournir des images statiques d’une taille de 2592 x 1944 pixels, et prend également en charge les formats vidéo 1080p30, 720p60 et 640x480p60 / 90.

  • Caméra vidéo haute définition pour Raspberry Pi Modèle A / B / B + et Raspberry Pi 2
  • Capteur Omnivision OV5647 5M Pixels avec lentille à focale fixe
  • Filtre IR intégré
  • Angle de prise de vue : 54 x 41 degrés
  • Champ de vision : 2,0 x 1,33 m à 2 m
  • 0bjectif reflex équivalent en plein format : 35 mm
  • Mise au point fixe : 1 m à l’infini
  • Résolution de l’image: 2592 x 1944
  • Résolution vidéo max : 1080p
  • Frame rate Max : 30 fps (30 images /sec)
  • Taille: 25 x 24 mm
  • Câble plat 15 cm reliant la Caméra au connecteur 15 broches MIPI (CSI)

Cet article continue sur la page suivante – Utilisez les liens de pagination pour poursuivre sa lecture  :
