Publié le 1 janvier 2015 - par

Une gamme de câbles pour la caméra du Raspberry Pi

cable_250pxSi vous avez des projets mettant en œuvre la caméra du Raspberry Pi, vous avez peut-être été confronté au problème de la longueur du câble livré avec la caméra Pi.
On trouve bien sûr des câbles plats plus longs (j’en ai trouvé un de 50 cm pour un projet de scanner 3D) mais il reste que ces câbles plats ne sont ni très souples, ni très faciles à déformer.

La solution proposée par PiCables

Une solution possible se trouve sur ebay, c’est une boutique qui se nomme PiCables et qui propose pour le moment une cinquantaine de références, en particulier pour la caméra du Raspberry Pi.

Un câble d’un mètre pour la caméra Pi

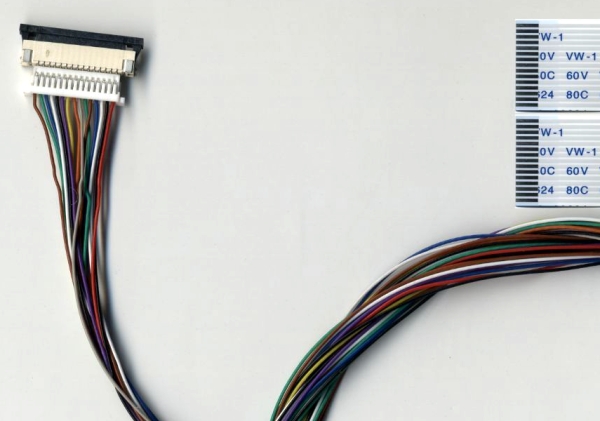

cable_600pxCe modèle par exemple comporte 2 prises pour câble plat réunies par un ensemble de fils souples. Il est livré avec 2 câbles plats qui permettent le raccordement côté caméra et côté prise CSI sur le Raspberry Pi.

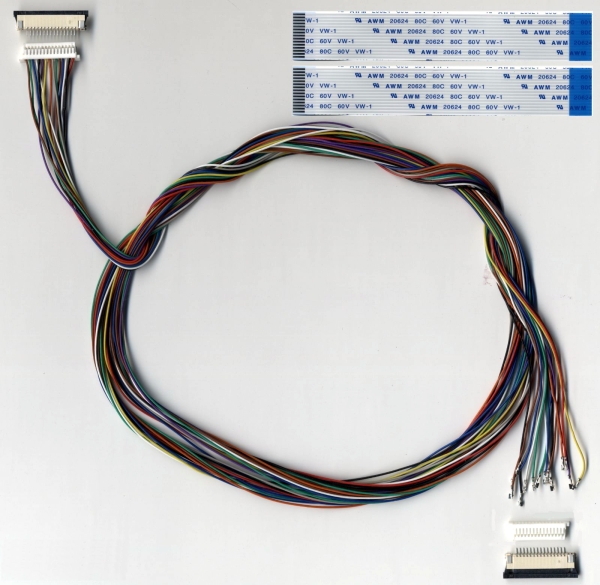

cable_05D’une longueur d’un mètre, il pourra servir à éloigner la caméra du Raspberry Pi pour des raison de discrétion ou de sécurité.

Quelques questions à propos de ce câble

Concernant ce câble, je rejoins Lionel quand il écrit « Je vois déjà deux gros avantage: longueur et souplesse. Mais je vois également un inconvénient : les fils forment un écheveau quelque peu en vrac qui obligerait certainement à poser des serflex ou autre gainage, pouvant nuire à la souplesse et entrainer des risques d’accrochage.  Les adaptateurs peuvent être connectés à des nappes plus courtes et donc se bloquer sous le couvercle du boitier, évitant un débranchement accidentel au moins de ce côté.
Maintenant, ce système vaut-il ses vingt euros (prix plus frais de port) ?«

Par contre malgré la vidéo de démonstration du câble, visible ci-dessous, ce serait bien d’avoir un retour sur l’utilisation réelle de ce genre d’accessoire.

La fixation sur les connecteurs est-elle fiable ? La qualité d’image n’est-elle pas trop dégradée avec un câble d’un mètre ? …

Vidéo de démonstration

Si vous avez eu l’occasion de tester ce genre de câble, n’hésitez pas à laisser vos impressions ci-dessous, dans les commentaires.

Les autre produits de PiCables

Vous trouverez d’autres produits dans cette boutique :

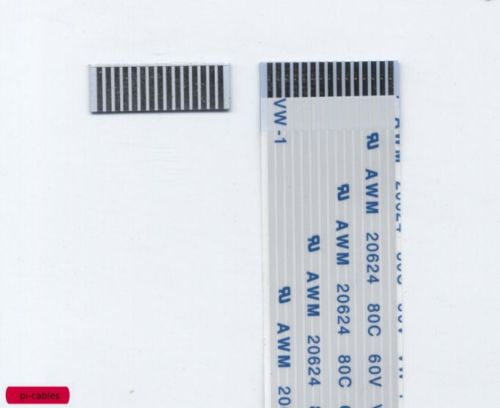

cable_03Ici c’est un adaptateur pour souder des fils (le câble d’origine à droite n’est présent sur la photo qu’à titre de comparaison).

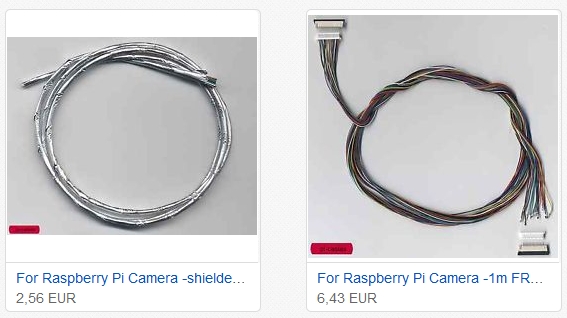

cable_02Il existe également des câbles rallonge blindés (à gauche).

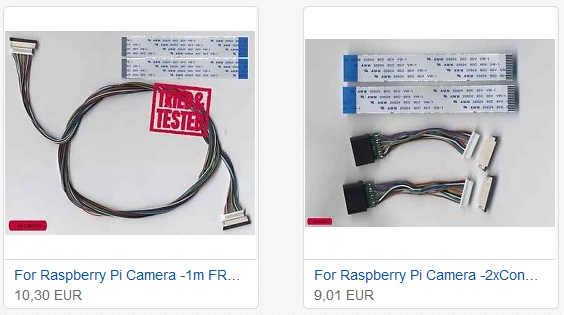

cable_01Ainsi que des rallonges de différentes longueurs.

Conclusion

Un vendeur qui peut vous intéresser si vous devez éloigner la caméra du Raspberry Pi. Attention de bien soupeser le pour et le contre, car outre le prix du câble assez élevé (sans doute du fait de la faible quantité produite et de la fabrication artisanale) il faudra ajouter des frais de port.

Pour le câble d’un mètre présenté en tête de l’article, comptez 10,30€ plus 10,59€ de frais de port, ce qui met le câble rendu chez vous à plus de 20€…

Merci à Lionel qui m’a signalé ce produit

Sources

Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. .

9 réflexions au sujet de « Une gamme de câbles pour la caméra du Raspberry Pi »

  1. lionel

    Bonsoir,

    je me suis laissé tenté par un câble plat de 50 centimètres acheté 2.72 euros sur e-bay (frais de port gratuits mais comptez 10-15 jours de livraison).

    Deux conclusions s’imposent:

    -il n’y a aucune perte de qualité
    -on gagne une sacrée liberté de mouvement par rapport au câble d’origine de 16-17 cm.

    Pour ceux qui, comme moi, utilisent une tourelle pan-tilt pour leur raspicam, je pense qu’il n’y a pas à hésiter, d’autant que c’est à la portée de toutes les bourses.

    Répondre
    1. Denis Brion

      Qu’est une tourelle pan-tilt?
      (une machine qui frappe celui qui l’incline brutalement?
      des moteurs qui orientent la camera, voir, ô luxe, retourne une indication sur son etat?
      la Tour Pointue, quai des Orfèvres?)

      Répondre
        1. Denis Brion

          Votre lien vaut le coup d’oeil et je vous en remercie -les prix ne sont pas exorbitants, ce qui ne gâte rien – :
          si j’ai bien compris, la commande par bus I2C oriente la camera sur deux axes.

          Peut être serait il possible de coller solidement un ensemble acceleromètre (savoir où est le bas) +boussole+gyromètre à la camera pour stocker les défauts d’orientation (déjà, avec un moteur et un socle, les vidéos youtube classiques seraient moins affreuses qu’avec des trucs tenus par des mains fébriles), et éventuellement retoucher les photos/videos…

          Répondre
          1. lionel

            Les prix sont corrects oui.

            J’ai trouvé la mienne sur eBay pour 7.80, servos compris, en achat immédiat.

            Couplé à une caméra, ça sert de dispositif de surveillance par exemple.
            Le socle de la tourelle doit impérativement être fixé sur un support stable au risque de le voir pivoter à contre sens de la tête ou de voir l’ensemble tomber. Donc l’ajout d’un accéléromètre n’aurait aucune utilité, sauf à vouloir faire tenir l’ensemble sur un ballon 🙂

            Sinon, pour info, le nom « pan-tilt » vient de pan(oramic) et tilt (inclinaison en anglais)

          2. Denis Brion

            Vous pouvez le mettre sur une table branlante ou un support -un peu- oblique, donc je maintiens l’utilité d’accéléromètres -doublerait le prix à ce jour; je pense qu’ils vont encore baisser- qui permettrait par ailleurs d’envisager des détournements interessants -et qui existent , parfois à des prix faramineux pour les plus anciens, ceci découlant des aimables suggestions de François MOCQ, qui ne sera jamais assez remercié-.
